139

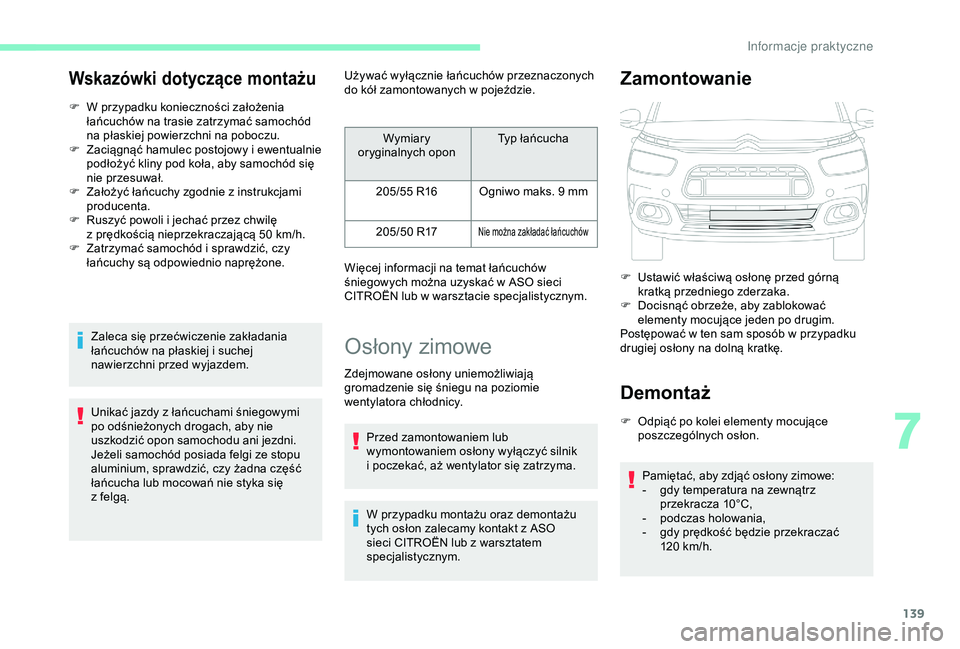

Wskazówki dotyczące montażu
F W przypadku konieczności założenia łańcuchów na trasie zatrzymać samochód
na płaskiej powierzchni na poboczu.
F

Z
aciągnąć hamulec postojowy i ewentualnie
podłożyć kliny pod koła, aby samochód się
nie przesuwał.
F

Z
ałożyć łańcuchy zgodnie z instrukcjami
producenta.
F

R
uszyć powoli i jechać przez chwilę
z
prędkością nieprzekraczającą 50 km/h.
F

Z
atrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Zaleca się przećwiczenie zakładania
łańcuchów na płaskiej i
suchej
nawierzchni przed wyjazdem.
Unikać jazdy z
łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni.
Jeżeli samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna część
łańcucha lub mocowań nie styka się
z
felgą. Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w
pojeździe.
Osłony zimowe
Zdejmowane osłony uniemożliwiają
gromadzenie się śniegu na poziomie
wentylatora chłodnicy.
Przed zamontowaniem lub
wymontowaniem osłony wyłączyć silnik
i
poczekać, aż wentylator się zatrzyma.
W przypadku montażu oraz demontażu
tych osłon zalecamy kontakt z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym.
Zamontowanie
Demontaż
F Odpiąć po kolei elementy mocujące poszczególnych osłon.
Pamiętać, aby zdjąć osłony zimowe:
-

g
dy temperatura na zewnątrz
przekracza 10°C,
-

p
odczas holowania,
-

g
dy prędkość będzie przekraczać
120
km/h.
Wymiary
oryginalnych opon Typ łańcucha
205/55 R16 Ogniwo maks. 9

mm
205/50 R17
Nie można zakładać łańcuchów
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w ASO sieci
CITROËN lub w
warsztacie specjalistycznym. F
U stawić właściwą osłonę przed górną
kratką przedniego zderzaka.
F

D
ocisnąć obrzeże, aby zablokować
elementy mocujące jeden po drugim.
Postępować w
ten sam sposób w przypadku
drugiej osłony na dolną kratkę.
7
In

140

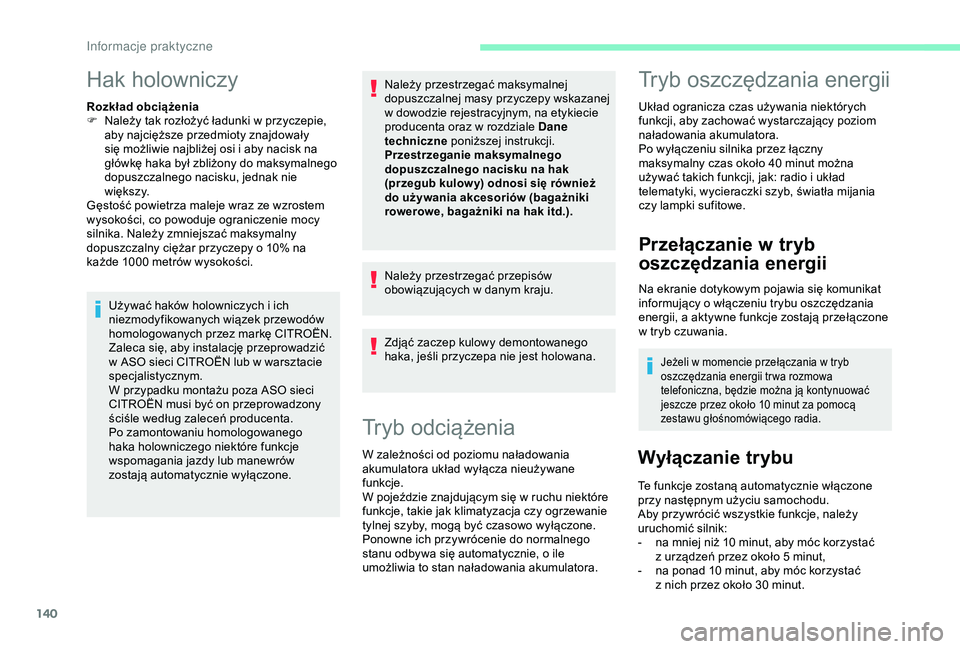

Hak holowniczy
Rozkład obciążenia
F N ależy tak rozłożyć ładunki w przyczepie,
aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i
aby nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
w i ę ks z y.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, co powoduje ograniczenie mocy
silnika. Należy zmniejszać maksymalny
dopuszczalny ciężar przyczepy o
10% na
każde 1000
metrów wysokości.
Używać haków holowniczych i
ich
niezmodyfikowanych wiązek przewodów
homologowanych przez markę CITROËN.
Zaleca się, aby instalację przeprowadzić
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku montażu poza ASO sieci
CITROËN musi być on przeprowadzony
ściśle według zaleceń producenta.
Po zamontowaniu homologowanego
haka holowniczego niektóre funkcje
wspomagania jazdy lub manewrów
zostają automatycznie wyłączone. Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy wskazanej
w
dowodzie rejestracyjnym, na etykiecie
producenta oraz w
rozdziale Dane
techniczne poniższej instrukcji.
Przestrzeganie maksymalnego
dopuszczalnego nacisku na hak
(przegub kulow y) odnosi się również
do używania akcesoriów (bagażniki
rowerowe, bagażniki na hak itd.).
Należy przestrzegać przepisów
obowiązujących w
danym kraju.
Zdjąć zaczep kulowy demontowanego
haka, jeśli przyczepa nie jest holowana.
Tryb odciążenia
W zależności od poziomu naładowania
akumulatora układ wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o
ile
umożliwia to stan naładowania akumulatora.
Tryb oszczędzania energii
Układ ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny
maksymalny czas około 40
minut można
używać takich funkcji, jak: radio i
układ
telematyki, wycieraczki szyb, światła mijania
czy lampki sufitowe.
Przełączanie w t ryb
oszczędzania energii
Na ekranie dotykowym pojawia się komunikat
informujący o
włączeniu trybu oszczędzania
energii, a
aktywne funkcje zostają przełączone
w
tryb czuwania.
Jeżeli w momencie przełączania w tryb
o szczędzania energii tr wa rozmowa
telefoniczna, będzie można ją kontynuować
jeszcze przez około 10
minut za pomocą
zestawu głośnomówiącego radia.
Wyłączanie trybu
Te funkcje zostaną automatycznie włączone
przy następnym użyciu samochodu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać
z
urządzeń przez około 5 minut,
-

n
a ponad 10 minut, aby móc korzystać
z
nich przez około 30 minut.
Informacje praktyczne

141
Rozładowany akumulator uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni rozdział.
Należy pamiętać o
odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w celu
naładowania akumulatora.

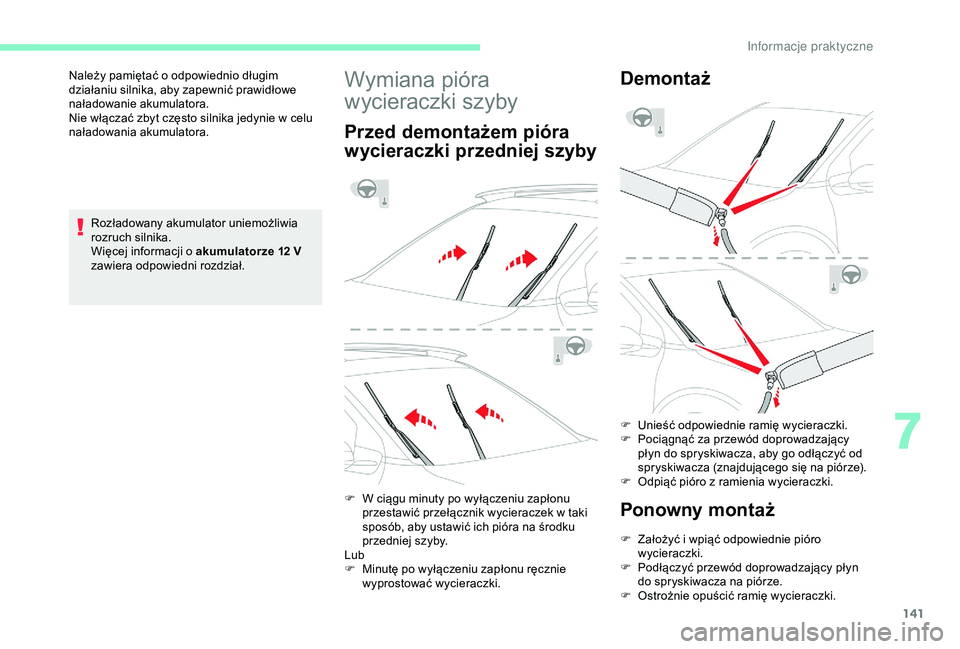

Wymiana pióra
wycieraczki szyby
Przed demontażem pióra
wycieraczki przedniej szyby
F W ciągu minuty po wyłączeniu zapłonu przestawić przełącznik wycieraczek w taki
sposób, aby ustawić ich pióra na środku
przedniej szyby.
Lub
F

M
inutę po wyłączeniu zapłonu ręcznie
wyprostować wycieraczki.
Demontaż
F Unieść odpowiednie ramię wycieraczki.
F P ociągnąć za przewód doprowadzający
płyn do spryskiwacza, aby go odłączyć od
spryskiwacza (znajdującego się na piórze).
F

O
dpiąć pióro z ramienia wycieraczki.
Ponowny montaż
F Założyć i wpiąć odpowiednie pióro
wycieraczki.
F

P
odłączyć przewód doprowadzający płyn
do spryskiwacza na piórze.
F

O
strożnie opuścić ramię wycieraczki.
7
In

142
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Włączyć zapłon.
F P onownie włączyć przełącznik wycieraczek,
aby ustawić je w
położeniu spoczynkowym.
Ramię wycieraczki należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
warsztacie specjalistycznym.

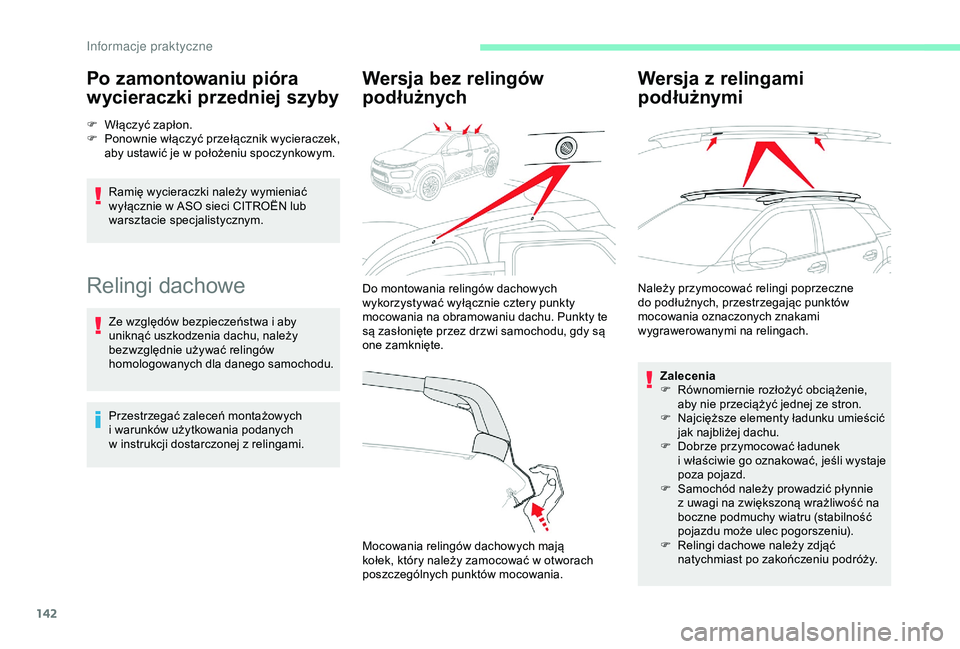

Relingi dachowe
Ze względów bezpieczeństwa i aby
u niknąć uszkodzenia dachu, należy
bezwzględnie używać relingów
homologowanych dla danego samochodu.
Przestrzegać zaleceń montażowych
i
warunków użytkowania podanych
w
instrukcji dostarczonej z relingami.
Wersja bez relingów
podłużnych
Do montowania relingów dachowych
wykorzystywać wyłącznie cztery punkty
mocowania na obramowaniu dachu. Punkty te
są zasłonięte przez drzwi samochodu, gdy są
one zamknięte.
Mocowania relingów dachowych mają
kołek, który należy zamocować w
otworach
poszczególnych punktów mocowania.
Wersja z re lingami
podłużnymi
Należy przymocować relingi poprzeczne
do podłużnych, przestrzegając punktów
mocowania oznaczonych znakami
wygrawerowanymi na relingach.
Zalecenia
F

R
ównomiernie rozłożyć obciążenie,
aby nie przeciążyć jednej ze stron.
F

N
ajcięższe elementy ładunku umieścić
jak najbliżej dachu.
F

D
obrze przymocować ładunek
i
właściwie go oznakować, jeśli wystaje
poza pojazd.
F

S
amochód należy prowadzić płynnie
z
uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
F

R
elingi dachowe należy zdjąć
natychmiast po zakończeniu podróży.
In

143
Maksymalne obciążenie rozłożone
równomiernie na relingach przy wysokości
ładunku nieprzekraczającej 40 cm: 80 kg.
Ponieważ ta wartość może ulegać
zmianie, należy sprawdzić maksymalne
obciążenie podane w
instrukcji dołączonej
do relingów.
Jeżeli wysokość bagażu przekracza
40
cm, należy dostosować prędkość
pojazdu do profilu drogi, tak by nie
uszkodzić relingów dachowych oraz
mocowań na samochodzie.
W przypadku przewożenia
przedmiotów dłuższych od samochodu
należy zapoznać się z
przepisami
obowiązującymi w
danym kraju.

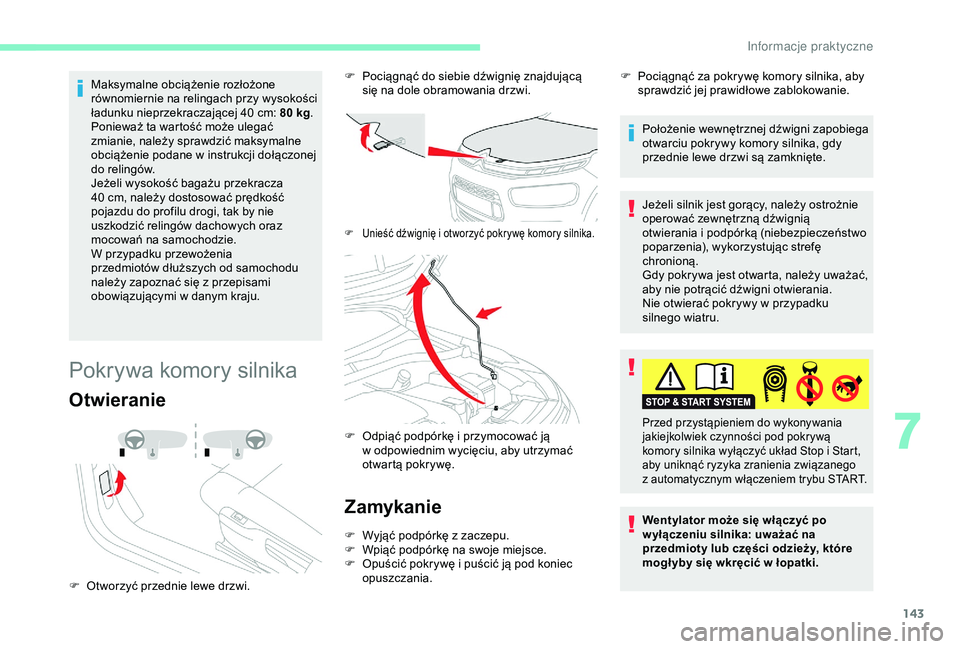

Pokrywa komory silnika
Otwieranie
F Otworzyć przednie lewe drzwi. F
P
ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
F Unieść dźwignię i otworzyć pokrywę komory silnika.
F Odpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania. Położenie wewnętrznej dźwigni zapobiega
otwarciu pokrywy komory silnika, gdy
przednie lewe drzwi są zamknięte.
F
P
ociągnąć za pokrywę komory silnika, aby
sprawdzić jej prawidłowe zablokowanie.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
7
In

144
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się
wody (deszcz, mycie itp.) do komory
silnika.

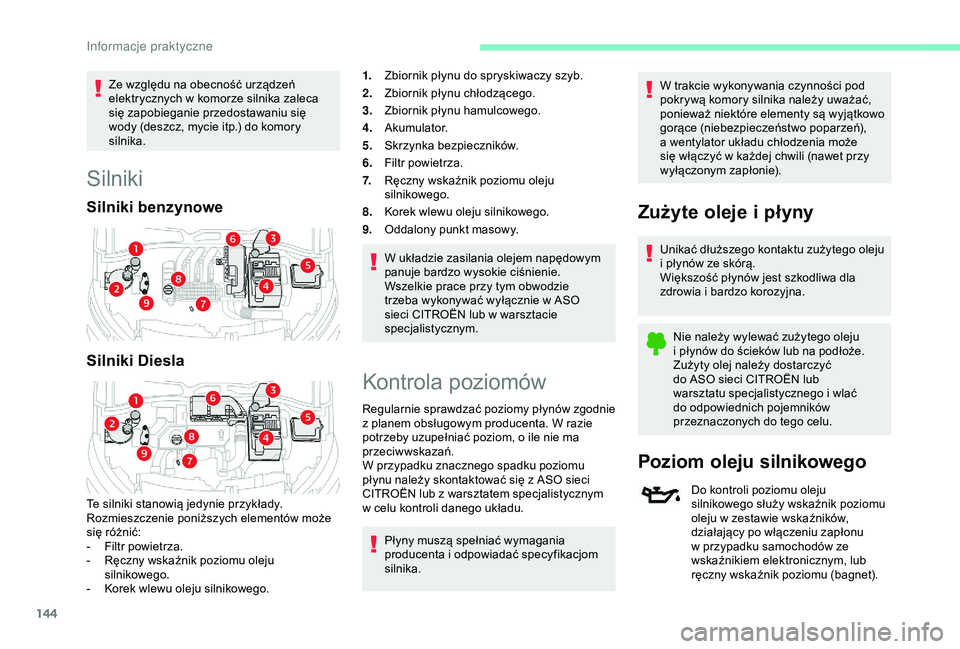

Silniki
Silniki benzynowe
Silniki Diesla
Te silniki stanowią jedynie przykłady.
Rozmieszczenie poniższych elementów może
się różnić:
-

F
iltr powietrza.
-

R
ęczny wskaźnik poziomu oleju
silnikowego.
-

K
orek wlewu oleju silnikowego. 1.
Zbiornik płynu do spryskiwaczy szyb.
2. Zbiornik płynu chłodzącego.
3. Zbiornik płynu hamulcowego.
4. Akumulator.
5. Skrzynka bezpieczników.
6. Filtr powietrza.
7. Ręczny wskaźnik poziomu oleju
silnikowego.
8. Korek wlewu oleju silnikowego.
9. Oddalony punkt masowy.
W układzie zasilania olejem napędowym
panuje bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie
trzeba wykonywać wyłącznie w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Kontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie
z planem obsługowym producenta. W razie
potrzeby uzupełniać poziom, o
ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym
w
celu kontroli danego układu.Płyny muszą spełniać wymagania
producenta i
odpowiadać specyfikacjom
silnika. W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a
wentylator układu chłodzenia może
się włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i p łyny
Unikać dłuższego kontaktu zużytego oleju
i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy dostarczyć
do ASO sieci CITROËN lub
warsztatu specjalistycznego i
wlać
do odpowiednich pojemników
przeznaczonych do tego celu.

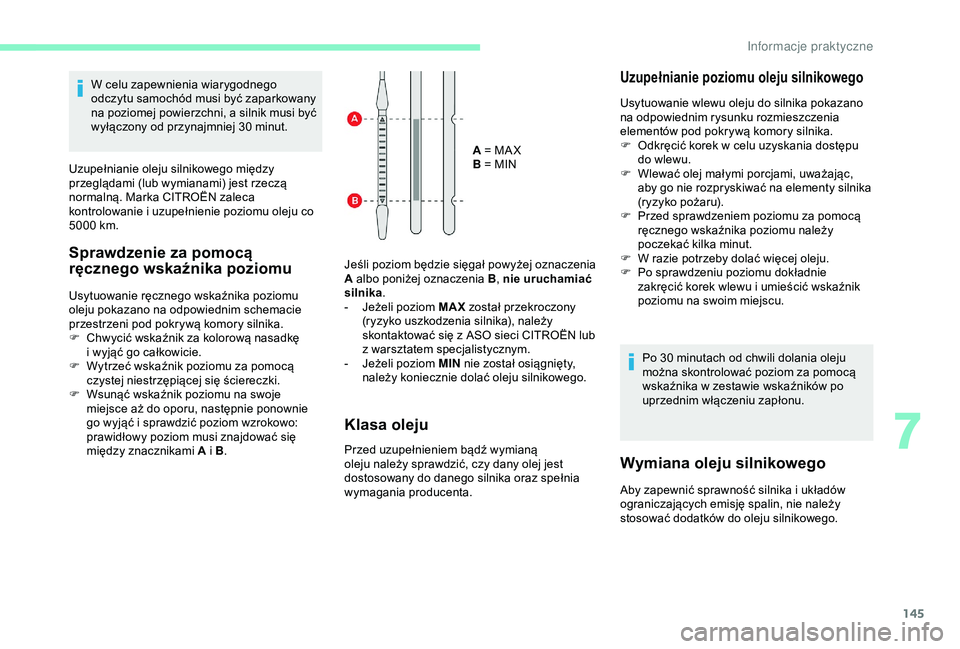

Poziom oleju silnikowego
Do kontroli poziomu oleju
silnikowego służy wskaźnik poziomu
oleju w
zestawie wskaźników,
działający po włączeniu zapłonu
w
przypadku samochodów ze
wskaźnikiem elektronicznym, lub
ręczny wskaźnik poziomu (bagnet).
Informacje praktyczne

145
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30
minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. Marka CITROËN zaleca
kontrolowanie i
uzupełnienie poziomu oleju co
5000
km.
Sprawdzenie za pomocą
ręcznego wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F
C
hwycić wskaźnik za kolorową nasadkę
i
wyjąć go całkowicie.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B. A = MA X
B = MIN
Jeśli poziom będzie sięgał powyżej oznaczenia
A albo poniżej oznaczenia B , nie uruchamiać
silnika .
- J eżeli poziom MAX został przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
-

J
eżeli poziom MIN nie został osiągnięty,
należy koniecznie dolać oleju silnikowego.
Klasa oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju silnikowego
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim rysunku rozmieszczenia
elementów pod pokrywą komory silnika.
F

O
dkręcić korek w celu uzyskania dostępu
do wlewu.
F

W
lewać olej małymi porcjami, uważając,
aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

W r
azie potrzeby dolać więcej oleju.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek wlewu i
umieścić wskaźnik
poziomu na swoim miejscu.
Po 30
minutach od chwili dolania oleju
można skontrolować poziom za pomocą
wskaźnika w
zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju silnikowego
Aby zapewnić sprawność silnika i układów
o graniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
7
Informacje praktyczne

146

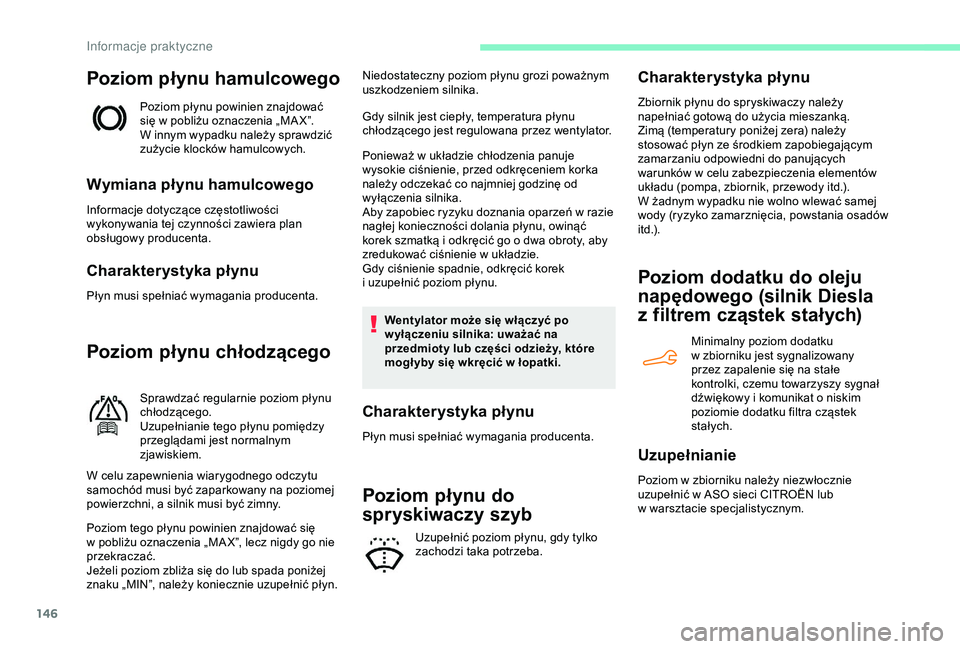

Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia „MA X”.
W
innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Informacje dotyczące częstotliwości
wykonywania tej czynności zawiera plan
obsługowy producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest normalnym
zjawiskiem.
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a
silnik musi być zimny. Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez wentylator.
Ponieważ w
układzie chłodzenia panuje
wysokie ciśnienie, przed odkręceniem korka
należy odczekać co najmniej godzinę od
wyłączenia silnika.
Aby zapobiec ryzyku doznania oparzeń w razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i odkręcić go o dwa obroty, aby
zredukować ciśnienie w układzie.
Gdy ciśnienie spadnie, odkręcić korek
i uzupełnić poziom płynu.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom tego płynu powinien znajdować się
w

pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Poziom płynu do
spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Zbiornik płynu do spryskiwaczy należy
napełniać gotową do użycia mieszanką.
Zimą (temperatury poniżej zera) należy
stosować płyn ze środkiem zapobiegającym
zamarzaniu odpowiedni do panujących
warunków w
celu zabezpieczenia elementów
układu (pompa, zbiornik, przewody itd.).
W żadnym wypadku nie wolno wlewać samej
wody (ryzyko zamarznięcia, powstania osadów
i t d .) .
Poziom dodatku do oleju
napędowego (silnik Diesla
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
w zbiorniku jest sygnalizowany
przez zapalenie się na stałe
kontrolki, czemu towarzyszy sygnał
dźwiękowy i
komunikat o niskim
poziomie dodatku filtra cząstek
stałych.
Uzupełnianie
Poziom w zbiorniku należy niezwłocznie
u zupełnić w ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
In

147

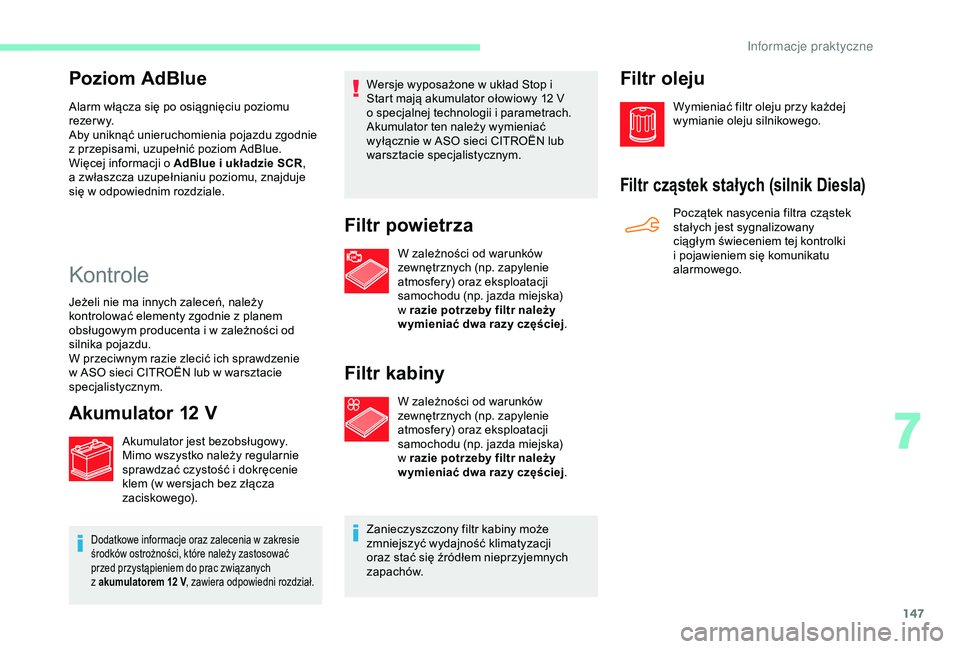

Poziom AdBlue
Alarm włącza się po osiągnięciu poziomu
r eze r w y.
Aby uniknąć unieruchomienia pojazdu zgodnie
z przepisami, uzupełnić poziom AdBlue.
Więcej informacji o
AdBlue i układzie SCR,
a
zwłaszcza uzupełnianiu poziomu, znajduje
się w
odpowiednim rozdziale.
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i
w zależności od
silnika pojazdu.
W przeciwnym razie zlecić ich sprawdzenie
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i
dokręcenie
klem (w
wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia w zakresie
ś rodków ostrożności, które należy zastosować
przed przystąpieniem do prac związanych
z
akumulatorem 12 V, zawiera odpowiedni rozdział.
Wersje wyposażone w układ Stop i
S tart mają akumulator ołowiowy 12 V
o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
warsztacie specjalistycznym.
Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Filtr kabiny
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Filtr cząstek stałych (silnik Diesla)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
ciągłym świeceniem tej kontrolki
i pojawieniem się komunikatu
alarmowego.
7
In

148

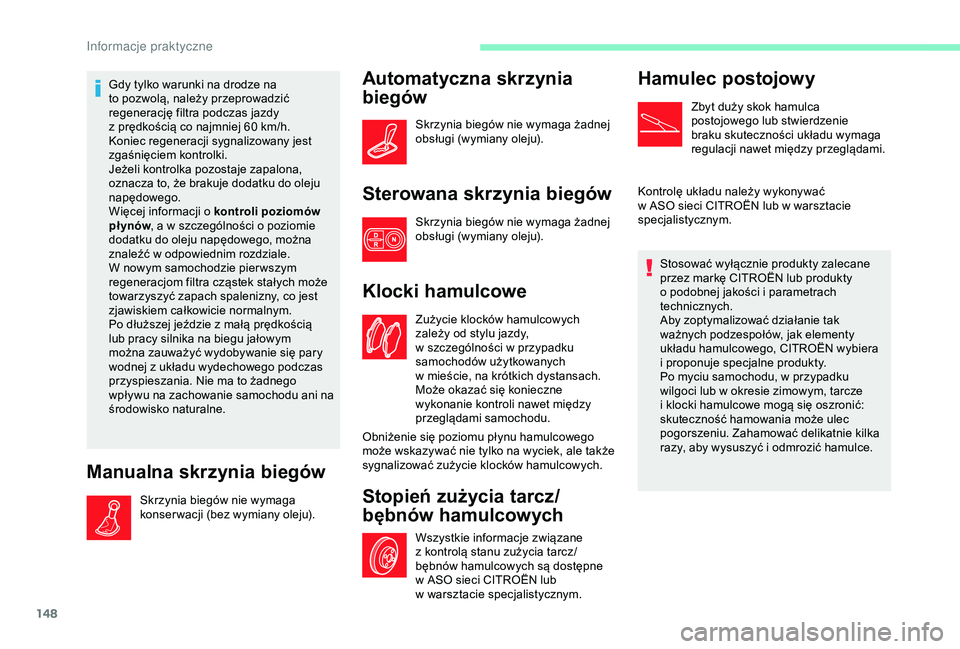

Gdy tylko warunki na drodze na
to pozwolą, należy przeprowadzić
regenerację filtra podczas jazdy
z prędkością co najmniej 60 km/h.
Koniec regeneracji sygnalizowany jest
zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona,
oznacza to, że brakuje dodatku do oleju
napędowego.
Więcej informacji o
kontroli poziomów
płynów , a
w szczególności o poziomie
dodatku do oleju napędowego, można
znaleźć w
odpowiednim rozdziale.
W nowym samochodzie pier wszym
regeneracjom filtra cząstek stałych może
towarzyszyć zapach spalenizny, co jest
zjawiskiem całkowicie normalnym.
Po dłuższej jeździe z
małą prędkością
lub pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w
szczególności w przypadku
samochodów użytkowanych
w
mieście, na krótkich dystansach.
Może okazać się konieczne
wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Stopień zużycia tarcz/
bębnów hamulcowych
Wszystkie informacje związane
z kontrolą stanu zużycia tarcz/
bębnów hamulcowych są dostępne
w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Hamulec postojowy
Zbyt duży skok hamulca
postojowego lub stwierdzenie
braku skuteczności układu wymaga
regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Stosować wyłącznie produkty zalecane
przez markę CITROËN lub produkty
o

podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, CITROËN wybiera
i

proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i

klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i
odmrozić hamulce.
In
