CITROEN C4 CACTUS 2019 Kasutusjuhend (in Estonian)

139

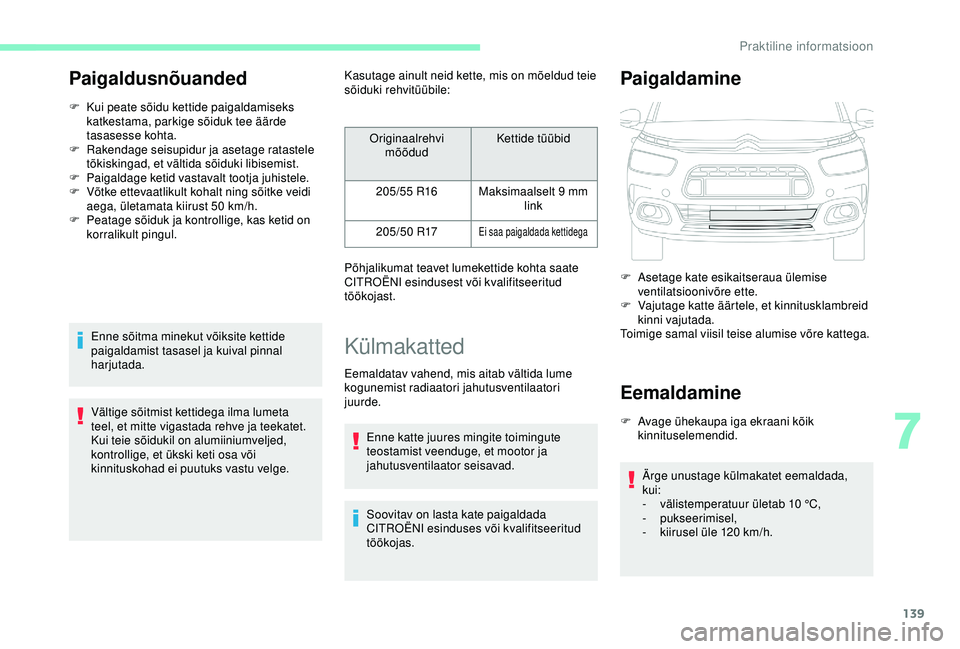

Paigaldusnõuanded
F Kui peate sõidu kettide paigaldamiseks katkestama, parkige sõiduk tee äärde
tasasesse kohta.
F

Ra
kendage seisupidur ja asetage ratastele
tõkiskingad, et vältida sõiduki libisemist.
F

P
aigaldage ketid vastavalt tootja juhistele.
F

V
õtke ettevaatlikult kohalt ning sõitke veidi
aega, ületamata kiirust 50
km/h.
F

Pe
atage sõiduk ja kontrollige, kas ketid on
korralikult pingul.
Enne sõitma minekut võiksite kettide
paigaldamist tasasel ja kuival pinnal
harjutada.
Vältige sõitmist kettidega ilma lumeta
teel, et mitte vigastada rehve ja teekatet.
Kui teie sõidukil on alumiiniumveljed,
kontrollige, et ükski keti osa või
kinnituskohad ei puutuks vastu velge. Kasutage ainult neid kette, mis on mõeldud teie
sõiduki rehvitüübile:
Külmakatted
Eemaldatav vahend, mis aitab vältida lume
kogunemist radiaatori jahutusventilaatori
juurde.
Enne katte juures mingite toimingute
teostamist veenduge, et mootor ja
jahutusventilaator seisavad.
Soovitav on lasta kate paigaldada
CITROËNI esinduses või kvalifitseeritud
töökojas.
Paigaldamine
Eemaldamine
F Avage ühekaupa iga ekraani kõik kinnituselemendid.
Ärge unustage külmakatet eemaldada,
kui:
-

v
älistemperatuur ületab 10 °C,
-


pukseerimisel,
-

k
iirusel üle 120 km/h.
Originaalrehvi
mõõdud Kettide tüübid
205/55 R16 Maksimaalselt 9

mm
link
205/50 R17
Ei saa paigaldada kettidega
Põhjalikumat teavet lumekettide kohta saate
CITROËNI esindusest või kvalifitseeritud
töökojast. F
A setage kate esikaitseraua ülemise
ventilatsioonivõre ette.
F

V
ajutage katte äärtele, et kinnitusklambreid
kinni vajutada.
Toimige samal viisil teise alumise võre kattega.
7
Praktiline informatsioon

140
Haakeseadis
Koormuse jaotamine
F J agage pukseeritav koormus nii, et
raskemad esemed paikneksid haagise
teljele nii lähedal kui võimalik ning raskus
keskteljel oleks lähedal suurimale lubatud
koormusele, samas ilma seda ületamata.
Õhu tihedus väheneb kõrgustes sõitmisel,
kahandades seega ka mootori veojõudu.
Iga täiendava 1000
m kõrguse kohta tuleb
maksimaalset lubatavat pukseeritavat koormat
vähendada 10%.
Kasutage CITROËNI kooskõlastatud
haakeseadiseid ja nende modifitseerimata
juhtmestikke. Soovitav on lasta
paigaldus teha CITROËNI esinduses või
kvalifitseeritud töökojas.
Kui lasete haagisekonksu paigaldada
väljaspool CITROËNI esindust,
tuleb paigaldamisel siiski kasutada
tootjapoolseid juhiseid.
Teatud juhtimisabi ja manöövriabi
funktsioonid on heakskiidetud
pukseerimiskonksu kasutamisel
automaatselt blokeeritud. Järgige maksimaalselt lubatud
pukseeritavat koormust sõiduki
registreerimistunnistuses, tootja
andmeplaadil või käesoleva käsiraamatu
jaotises Tehnilised andmed
.
Vastavus haakekonksu (kuul-liigendi)
suurimale lubatud koormusele hõlmab
ka lisaseadmete (jalgrattahoidja,
haakealus jmt) kasutamist.
Täitke selles riigis kehtivaid seadusi, kus
te sõidate.
Eemaldage ärakäiv kuulpea, kui te
haagisekonksu ei kasuta.
Koormuse v ähendamise r ežiim
Süsteem juhib mõnede funktsioonide tööd
vastavalt aku laetusele.
Sõidu ajal blokeerib koormuse
vähendamissüsteem ajutiselt mõned
funktsioonid, nagu näiteks kliimaseadme,
tagaklaasi soojenduse jne.
Blokeeritud funktsioonid lülituvad automaatselt
uuesti sisse niipea, kui tingimused seda
võimaldavad.
Säästurežiim
See süsteem reguleerib teatud funktsioonide
kasutusaega, et vältida aku tühjenemist.
Pärast mootori väljalülitamist saate mõningaid
seadmeid (audio- ja telemaatikasüsteem,
klaasipuhasti, lähituled, laetuled jne) veel
umbes 40


minutit kasutada.
Säästurežiimile üleminek
Puutetundlikule ekraanile ilmub teade
säästurežiimile ü leminekust ja v astavad s

eadmed lülituvad välja.
Kui
säästurežiimi ajal räägitakse
t

elefoniga, siis saab seda autoraadio käed
vabad süsteemi abil 10
minuti jooksul
jätkata.
Režiimist väljumine
Need funktsioonid aktiveeruvad automaatselt
sõiduki järgmisel kasutamisel.
Kui soovite neid funktsioone kohe uuesti sisse
lülitada, tuleb mootor uuesti käivitada ja lasta
tal töötada:
-

a
lla 10 minuti, et seadmed umbes viis
minutit töötada saaksid,
-

ü
le 10 minuti, et seadmed umbes
kolmkümmend minutit töötada saaksid.
Praktiline informatsioon

141
Kui aku on tühi, ei saa mootorit käivitada.
Põhjalikumat infot 12 V aku kohta saate
vastava teema alt.
Pidage kinni mootori töötamise ajast, see tagab
aku korraliku laadimise.
Ärge käivitage mootorit iga natukese aja
tagant, et akut laadida.
Klaasipuhasti harja
vahetamine
Enne esiklaasipuhasti harja
eemaldamist
F Minuti jooksul pärast süüte väljalülitamist
viige klaasipuhasti hari esiklaasi keskele.
Või
F

M
inut pärast süüte väljalülitamist tõstke
klaasipuhastid käsitsi püsti.
Eemaldamine
F Tõstke vastava klaasipuhasti vars üles.
F T õmmake vee sisselaskevoolikut, et pihusti
lahti võtta (asub harja sees).
F

V
õtke hari lahti ja eemaldage see.
Paigaldamine
F Asetage vastav uus hari paigale ja kinnitage see.
F

Ü
hendage vee sisselaskevoolik harja
pihustiga.
F

L
aske hari ettevaatlikult alla.
7
Praktiline informatsioon

142

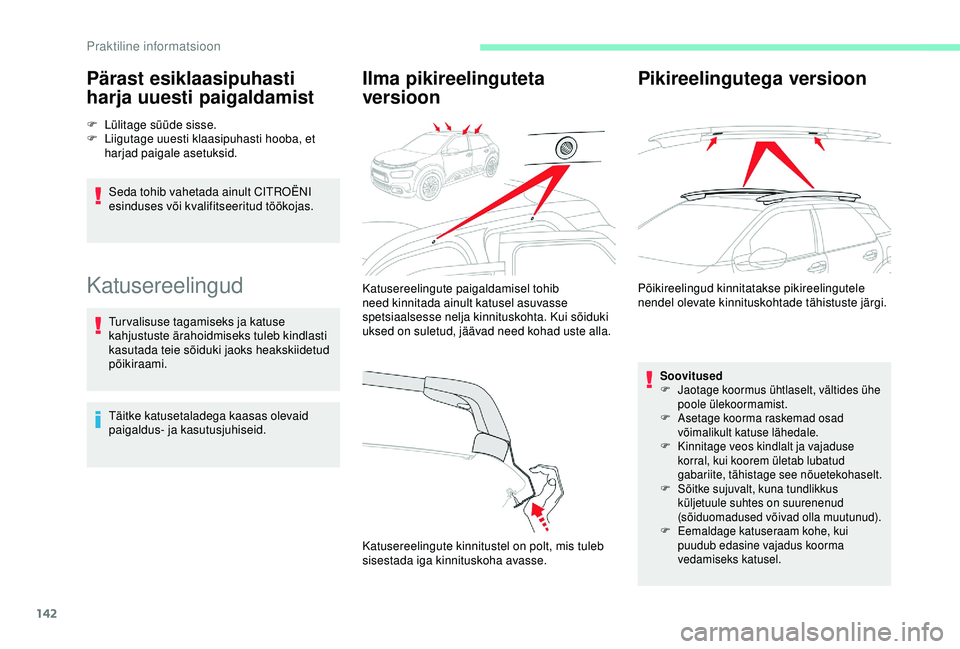

Pärast esiklaasipuhasti
harja uuesti paigaldamist
F Lülitage süüde sisse.
F L iigutage uuesti klaasipuhasti hooba, et
harjad paigale asetuksid.
Seda tohib vahetada ainult CITROËNI
esinduses või kvalifitseeritud töökojas.
Katusereelingud
Turvalisuse tagamiseks ja katuse
kahjustuste ärahoidmiseks tuleb kindlasti
kasutada teie sõiduki jaoks heakskiidetud
põikiraami.
Täitke katusetaladega kaasas olevaid
paigaldus- ja kasutusjuhiseid.
Ilma pikireelinguteta
versioon
Katusereelingute paigaldamisel tohib
need kinnitada ainult katusel asuvasse
spetsiaalsesse nelja kinnituskohta. Kui sõiduki
uksed on suletud, jäävad need kohad uste alla.
Katusereelingute kinnitustel on polt, mis tuleb
sisestada iga kinnituskoha avasse.
Pikireelingutega versioon
Põikireelingud kinnitatakse pikireelingutele
nendel olevate kinnituskohtade tähistuste järgi.
Soovitused
F J aotage koormus ühtlaselt, vältides ühe
poole ülekoormamist.
F

A
setage koorma raskemad osad
võimalikult katuse lähedale.
F

K
innitage veos kindlalt ja vajaduse
korral, kui koorem ületab lubatud
gabariite, tähistage see nõuetekohaselt.
F

S
õitke sujuvalt, kuna tundlikkus
küljetuule suhtes on suurenenud
(sõiduomadused võivad olla muutunud).
F

E
emaldage katuseraam kohe, kui
puudub edasine vajadus koorma
vedamiseks katusel.
Praktiline informatsioon

143
Suurim lubatud koormus katusel koorma
puhul, mille kõrgus ei ületa 40 cm: 80 kg.
Kuna seda suurust saab muuta, kontrollige
katusereelingute kasutusjuhendis olevat
lubatud maksimaalset koormust.
Kui kõrgus ületab 40
cm, siis kohandage
sõiduki kiirust vastavalt tee profiilile,
et mitte kahjustada katuseraami ja
kinnitusseadmeid.
Sõidukist pikemate esemete
transportimisel pidage kinni kohalikest
määrustest.

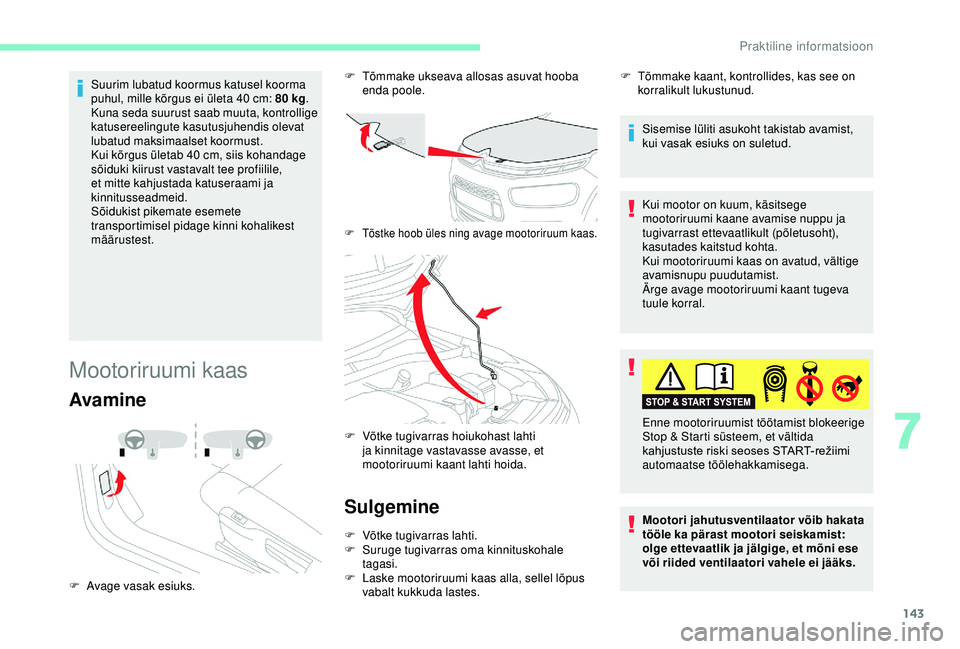

Mootoriruumi kaas
Avamine
F Avage vasak esiuks. F
T
õmmake ukseava allosas asuvat hooba
enda poole.
F Tõstke hoob üles ning avage mootoriruum kaas.
F Võtke tugivarras hoiukohast lahti ja kinnitage vastavasse avasse, et
mootoriruumi kaant lahti hoida.
Sulgemine
F Võtke tugivarras lahti.
F S uruge tugivarras oma kinnituskohale
tagasi.
F

L
aske mootoriruumi kaas alla, sellel lõpus
vabalt kukkuda lastes. Sisemise lüliti asukoht takistab avamist,
kui vasak esiuks on suletud.
F
T
õmmake kaant, kontrollides, kas see on
korralikult lukustunud.
Kui mootor on kuum, käsitsege
mootoriruumi kaane avamise nuppu ja
tugivarrast ettevaatlikult (põletusoht),
kasutades kaitstud kohta.
Kui mootoriruumi kaas on avatud, vältige
avamisnupu puudutamist.
Ärge avage mootoriruumi kaant tugeva
tuule korral.
Mootori jahutusventilaator võib hakata
tööle ka pärast mootori seiskamist:
olge ettevaatlik ja jälgige, et mõni ese
või riided ventilaatori vahele ei jääks. Enne mootoriruumist töötamist blokeerige
Stop & Starti süsteem, et vältida
kahjustuste riski seoses START-režiimi
a

utomaatse töölehakkamisega.
7
Praktiline informatsioon

144
Mootoriruumis olevate elektriseadmete
tõttu on soovitatav piirata kokkupuudet
veega (vihm, pesu...).

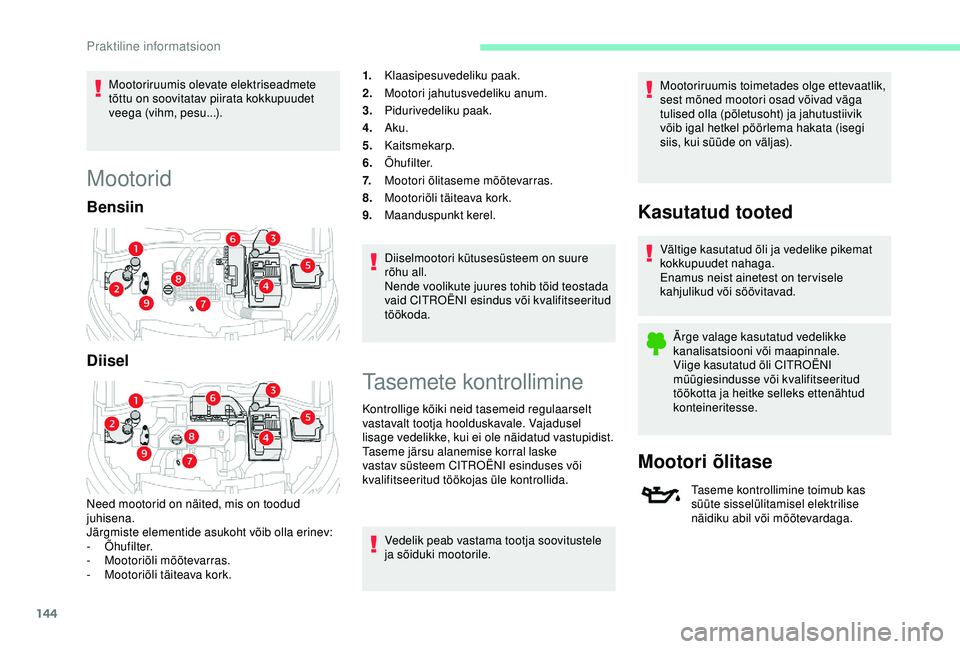

Mootorid
Bensiin
Diisel
Need mootorid on näited, mis on toodud
juhisena.
Järgmiste elementide asukoht võib olla erinev:
-

Õhufilter.
-
M

ootoriõli mõõtevarras.
-
M

ootoriõli täiteava kork. 1.
Klaasipesuvedeliku paak.
2. Mootori jahutusvedeliku anum.
3. Pidurivedeliku paak.
4. Aku.
5. Kaitsmekarp.
6. Õhufilter.
7. Mootori õlitaseme mõõtevarras.
8. Mootoriõli täiteava kork.
9. Maanduspunkt kerel.
Diiselmootori kütusesüsteem on suure
rõhu all.
Nende voolikute juures tohib töid teostada
vaid CITROËNI esindus või kvalifitseeritud
töökoda.
Tasemete kontrollimine
Kontrollige kõiki neid tasemeid regulaarselt
vastavalt tootja hoolduskavale. Vajadusel
lisage vedelikke, kui ei ole näidatud vastupidist.
Taseme järsu alanemise korral laske
vastav süsteem CITROËNI esinduses või
kvalifitseeritud töökojas üle kontrollida.
Vedelik peab vastama tootja soovitustele
ja sõiduki mootorile. Mootoriruumis toimetades olge ettevaatlik,
sest mõned mootori osad võivad väga
tulised olla (põletusoht) ja jahutustiivik
võib igal hetkel pöörlema hakata (isegi
siis, kui süüde on väljas).
Kasutatud tooted
Vältige kasutatud õli ja vedelike pikemat
kokkupuudet nahaga.
Enamus neist ainetest on ter visele
kahjulikud või söövitavad.
Ärge valage kasutatud vedelikke
kanalisatsiooni või maapinnale.
Viige kasutatud õli CITROËNI
müügiesindusse või kvalifitseeritud
töökotta ja heitke selleks ettenähtud
konteineritesse.
Mootori õlitase
Taseme kontrollimine toimub kas
süüte sisselülitamisel elektrilise
näidiku abil või mõõtevardaga.
Praktiline informatsioon

145
Näit on õige vaid siis, kui sõiduk paikneb
horisontaalsel pinnal ja mootor on seisnud
üle 30 minuti.
Õli võib lisada ka ülevaatuste või õlivahetuste
vahel. CITROËN soovitab õlitaset mõõta ja
vajadusel õli lisada iga 5000
km järel.
Kontrollimine mõõtevarda abil
Mõõtevarda asukoht on märgitud mootoriruumi
vastavale joonisele.
F
V
õtke mõõtevarda vär vilisest otsast kinni ja
eemaldage varras.
F

K
uivatage mõõtevarras puhta ja ebemeid
mittejätva lapiga.
F

P
ange mõõtevarras lõpuni paaki ja
tõmmake välja, et taset mõõta: tase on õige,
kui näit märgistuste A ja B vahel. A = MA X
B = MIN
Kui õlitase jääb märgistusest A ülespoole või
märgistusest B allapoole, siis ärge käivitage
mootorit .
- K ui õlitase on üle MAX-taseme (mootori
kahjustuse oht), pöörduge CITROËNI
esindusse või kvalifitseeritud töökoja poole.
-

K
ui tase jääb alla MIN-taseme, lisage
viivitamatult õli.
Õli omadused
Enne õli lisamist või õlivahetust kontrollige, kas
uus õli sobib teie sõiduki mootorile ja vastab
sõiduki tootja nõuetele.
Mootoriõli lisamine
Õli täiteava asukoht on märgitud mootoriruumi
vastavale joonisele.
F

K
eerake täiteava kork lahti, et pääseda ligi
täiteavale.
F

V
alage õli väikeste osade kaupa, vältides
pritsmeid mootori osadele (tuleoht).
F

O
odake paar minutit enne taseme
kontrollimist mõõtevardaga.
F

V
ajaduse korral lisage õli.
F

P
ärast taseme kontrollimist keerake kork
korralikult tagasi ja asetage mõõtevarras
oma kohale.
Pärast õli lisamist hakkab süüte
sisselülitamisel näidikule ilmuv tasemenäit
kehtima 30


minuti pärast.
Õlivahetus
Mootori ja saastevastaste süsteemide
korrashoidmise huvides on lisaainete
kasutamine keelatud.
7
Praktiline informatsioon

146

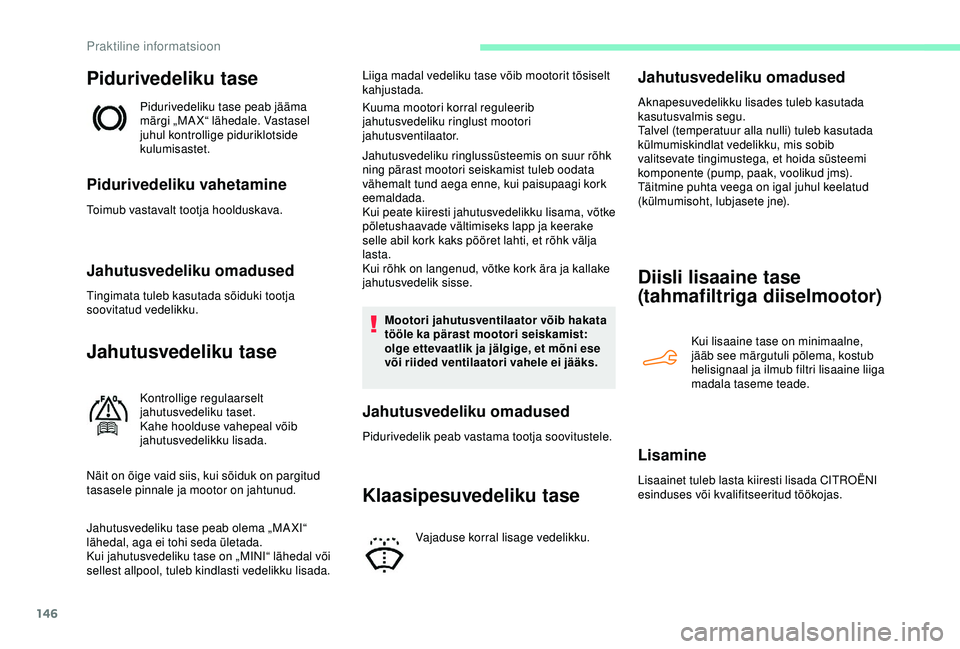

Pidurivedeliku tase
Pidurivedeliku tase peab jääma
märgi „MA X“ lähedale. Vastasel
juhul kontrollige piduriklotside
kulumisastet.
Pidurivedeliku vahetamine
Toimub vastavalt tootja hoolduskava.
Jahutusvedeliku omadused
Tingimata tuleb kasutada sõiduki tootja
soovitatud vedelikku.
Jahutusvedeliku tase
Kontrollige regulaarselt
jahutusvedeliku taset.
Kahe hoolduse vahepeal võib
jahutusvedelikku lisada.
Näit on õige vaid siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on jahtunud. Liiga madal vedeliku tase võib mootorit tõsiselt
kahjustada.
Kuuma mootori korral reguleerib
jahutusvedeliku ringlust mootori
jahutusventilaator.
Jahutusvedeliku ringlussüsteemis on suur rõhk
ning pärast mootori seiskamist tuleb oodata
vähemalt tund aega enne, kui paisupaagi kork
eemaldada.
Kui peate kiiresti jahutusvedelikku lisama, võtke
põletushaavade vältimiseks lapp ja keerake
selle abil kork kaks pööret lahti, et rõhk välja
lasta.
Kui rõhk on langenud, võtke kork ära ja kallake
jahutusvedelik sisse.
Mootori jahutusventilaator võib hakata
tööle ka pärast mootori seiskamist:
olge ettevaatlik ja jälgige, et mõni ese
või riided ventilaatori vahele ei jääks.Jahutusvedeliku omadused
Pidurivedelik peab vastama tootja soovitustele.
Jahutusvedeliku tase peab olema „MA XI“
lähedal, aga ei tohi seda ületada.
Kui jahutusvedeliku tase on „MINI“ lähedal või
sellest allpool, tuleb kindlasti vedelikku lisada.
Klaasipesuvedeliku tase
Vajaduse korral lisage vedelikku.
Jahutusvedeliku omadused
Aknapesuvedelikku lisades tuleb kasutada
kasutusvalmis segu.
Talvel (temperatuur alla nulli) tuleb kasutada
külmumiskindlat vedelikku, mis sobib
valitsevate tingimustega, et hoida süsteemi
komponente (pump, paak, voolikud jms).
Täitmine puhta veega on igal juhul keelatud
(külmumisoht, lubjasete jne).
Diisli lisaaine tase
(tahmafiltriga diiselmootor)
Kui lisaaine tase on minimaalne,
jääb see märgutuli põlema, kostub
helisignaal ja ilmub filtri lisaaine liiga
madala taseme teade.
Lisamine
Lisaainet tuleb lasta kiiresti lisada CITROËNI
esinduses või kvalifitseeritud töökojas.
Praktiline informatsioon

147

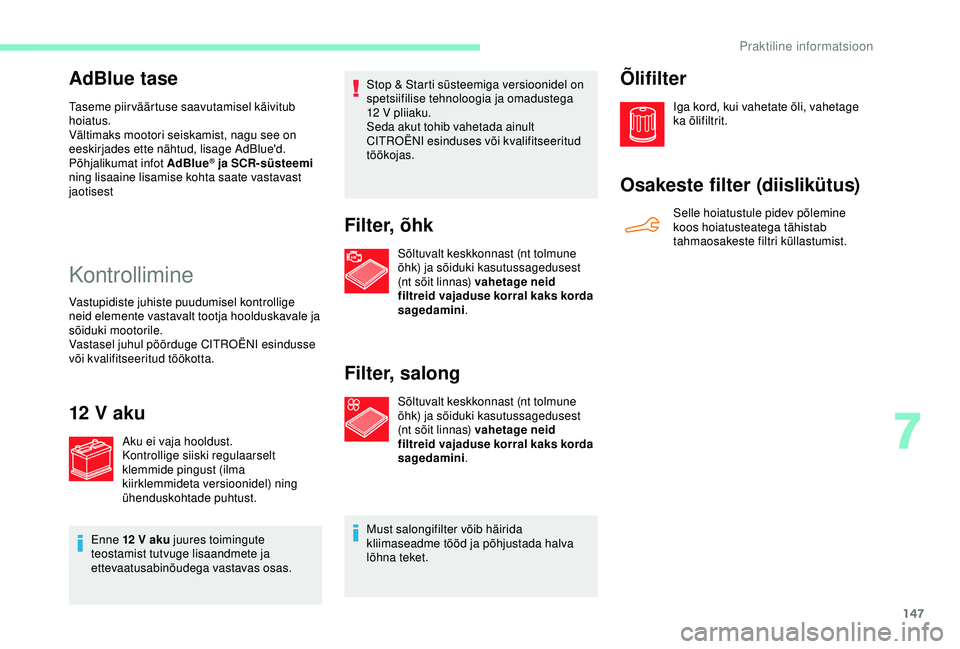

AdBlue tase
Taseme piirväärtuse saavutamisel käivitub
hoiatus.
Vältimaks mootori seiskamist, nagu see on
eeskirjades ette nähtud, lisage AdBlue'd.
Põhjalikumat infot AdBlue
® ja SCR-süsteemi
ning lisaaine lisamise kohta saate vastavast
jaotisest
Kontrollimine
Vastupidiste juhiste puudumisel kontrollige
neid elemente vastavalt tootja hoolduskavale ja
sõiduki mootorile.
Vastasel juhul pöörduge CITROËNI esindusse
või kvalifitseeritud töökotta.
12 V aku
Aku ei vaja hooldust.
Kontrollige siiski regulaarselt
klemmide pingust (ilma
kiirklemmideta versioonidel) ning
ühenduskohtade puhtust.
Enne 12
V aku juures toimingute
teostamist tutvuge lisaandmete ja
ettevaatusabinõudega vastavas osas. Stop & Starti süsteemiga versioonidel on
spetsiifilise tehnoloogia ja omadustega
12
V pliiaku.
Seda akut tohib vahetada ainult
CITROËNI esinduses või kvalifitseeritud
töökojas.
Filter, õhk
Sõltuvalt keskkonnast (nt tolmune
õhk) ja sõiduki kasutussagedusest
(nt sõit linnas) vahetage neid
filtreid vajaduse korral kaks korda
sagedamini .
Filter, salong
Sõltuvalt keskkonnast (nt tolmune
õhk) ja sõiduki kasutussagedusest
(nt sõit linnas) vahetage neid
filtreid vajaduse korral kaks korda
sagedamini.
Must salongifilter võib häirida
kliimaseadme tööd ja põhjustada halva
lõhna teket.
Õlifilter
Iga kord, kui vahetate õli, vahetage
ka õlifiltrit.
Osakeste filter (diislikütus)
Selle hoiatustule pidev põlemine
koos hoiatusteatega tähistab
tahmaosakeste filtri küllastumist.
7
Praktiline informatsioon

148

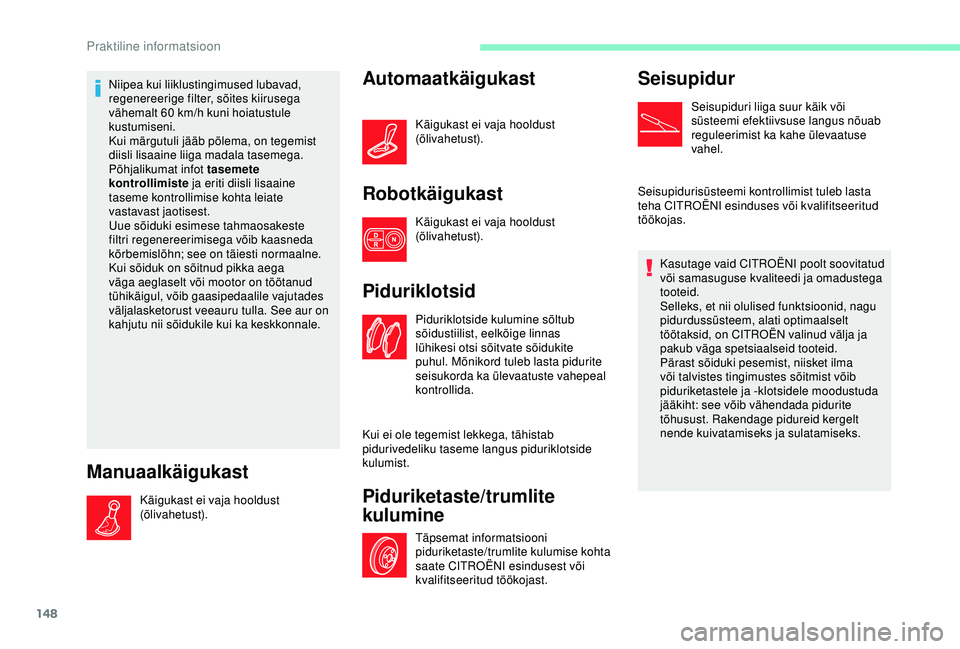

Niipea kui liiklustingimused lubavad,
regenereerige filter, sõites kiirusega
vähemalt 60 km/h kuni hoiatustule
kustumiseni.
Kui märgutuli jääb põlema, on tegemist
diisli lisaaine liiga madala tasemega.
Põhjalikumat infot tasemete
kontrollimiste ja eriti diisli lisaaine
taseme kontrollimise kohta leiate
vastavast jaotisest.
Uue sõiduki esimese tahmaosakeste
filtri regenereerimisega võib kaasneda
kõrbemislõhn; see on täiesti normaalne.
Kui sõiduk on sõitnud pikka aega
väga aeglaselt või mootor on töötanud
tühikäigul, võib gaasipedaalile vajutades
väljalasketorust veeauru tulla. See aur on
kahjutu nii sõidukile kui ka keskkonnale.
Manuaalkäigukast
Käigukast ei vaja hooldust
(õlivahetust).
Automaatkäigukast
Käigukast ei vaja hooldust
(õlivahetust).
Robotkäigukast
Käigukast ei vaja hooldust
(õlivahetust).
Piduriklotsid
Piduriklotside kulumine sõltub
sõidustiilist, eelkõige linnas
lühikesi otsi sõitvate sõidukite
puhul. Mõnikord tuleb lasta pidurite
seisukorda ka ülevaatuste vahepeal
kontrollida.
Kui ei ole tegemist lekkega, tähistab
pidurivedeliku taseme langus piduriklotside
kulumist.
Piduriketaste/trumlite
kulumine
Täpsemat informatsiooni
piduriketaste/trumlite kulumise kohta
saate CITROËNI esindusest või
kvalifitseeritud töökojast.
Seisupidur
Seisupiduri liiga suur käik või
süsteemi efektiivsuse langus nõuab
reguleerimist ka kahe ülevaatuse
vahel.
Seisupidurisüsteemi kontrollimist tuleb lasta
teha CITROËNI esinduses või kvalifitseeritud
töökojas.
Kasutage vaid CITROËNI poolt soovitatud
või samasuguse kvaliteedi ja omadustega
tooteid.
Selleks, et nii olulised funktsioonid, nagu
pidurdussüsteem, alati optimaalselt
töötaksid, on CITROËN valinud välja ja
pakub väga spetsiaalseid tooteid.
Pärast sõiduki pesemist, niisket ilma
või talvistes tingimustes sõitmist võib
piduriketastele ja -klotsidele moodustuda
jääkiht: see võib vähendada pidurite
tõhusust. Rakendage pidureid kergelt
nende kuivatamiseks ja sulatamiseks.
Praktiline informatsioon
