159
Ratta eemaldamine
Sõiduki parkimine
Parkige sõiduk nii, et see ei takistaks
liiklust: parkimiskoha pind peab olema
horisontaalne, stabiilne ja mittelibisev.
Kui teie sõidukil on manuaalkäigukast,
valige esimene käik ja lülitage süüde
rataste blokeerimiseks välja.
Viige käiguvalits automaatkäigukastiga
asendisse P , seejärel lülitage süüde
rataste blokeerimiseks välja.
Viige käiguvalits elektrilise käigukastiga
asendisse D , seejärel lülitage süüde
rataste blokeerimiseks välja.
Rakendage seisupidur ja kontrollige, kas
märgutuli näidikuteplokis põleb.
Veenduge, et kõik kaasreisijad on
sõidukist väljunud ja asuvad sõidukist
ohutus kauguses.
Veenduge, et tungraud asetseks korralikult
ühes sõiduki tõstmiseks mõeldud
kohtadest.
Tungraua vale kasutamine võib
põhjustada sõiduki allakukkumise.
Ärge kunagi minge tungraua abil
ülestõstetud sõiduki alla; kasutage
tõsteseadet. Ilukilbiga ratas
Ratta tagasiasetamisel
paigaldage
ilukilp, asetades kõigepealt ava kohakuti
ventiiliga ja vajutades seejärel peopesaga
ilukilbi servadele.
Tegevuste nimekiri
F Kui teie sõidukil on plekkvelg, eemaldage rummukate.
F

K
ui teie sõidukil on valuveljed, eemaldage
poldi kate või poltide katted tööriista 3 abil.
F

T
urvapoltide olemasolul kinnitage turvapoldi
vabastamiseks vargusvastane rattalukk 5
rattavõtme 1 külge.
F

L
õdvendage teised poldid ainult mutrivõtme
1 abil. Veenduge, et tungraud oleks stabiilne.
Kui toetuspind on libe või lahtine, võib
tungraud libiseda või kokku kukkuda – see
võib tekitada kehavigastusi!
Paigaldage tungraud ainult sõiduki põhja
all asuvatesse kohtadesse A või B
,
veendudes, et tungraua pea asuks täpselt
sõiduki toetuspinna keskel. Vastasel juhul
võib sõiduk viga saada ja/või tungraud alla
langeda – vigastusoht!
F A setage tungraua alusplaat 2 vastu maad
ja veenduge, et see asuks otse eesmise
tõstmiskoha A või tagumise tõstmiskoha
B all, olenevalt sellest, kumb asub
vahetatavale rattale lähemal.
8
Rikke korral

160

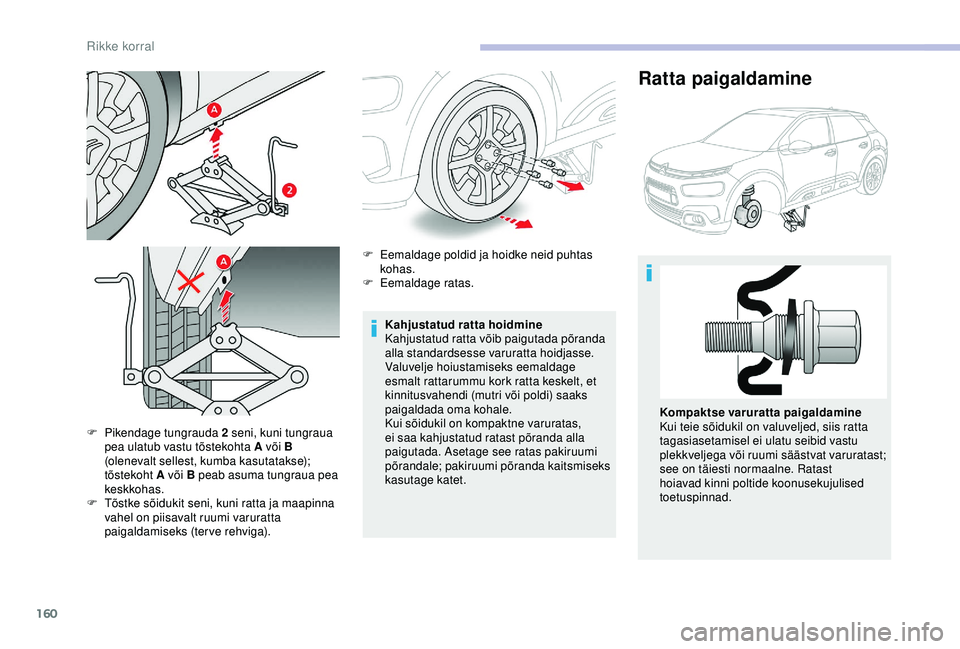

F Pikendage tungrauda 2 seni, kuni tungraua pea ulatub vastu tõstekohta A või B
(olenevalt sellest, kumba kasutatakse);
tõstekoht A või B peab asuma tungraua pea
keskkohas.
F

T
õstke sõidukit seni, kuni ratta ja maapinna
vahel on piisavalt ruumi varuratta
paigaldamiseks (terve rehviga). Kahjustatud ratta hoidmine
Kahjustatud ratta võib paigutada põranda
alla standardsesse varuratta hoidjasse.
Valuvelje hoiustamiseks eemaldage
esmalt rattarummu kork ratta keskelt, et
kinnitusvahendi (mutri või poldi) saaks
paigaldada oma kohale.
Kui sõidukil on kompaktne varuratas,
ei saa kahjustatud ratast põranda alla
paigutada. Asetage see ratas pakiruumi
põrandale; pakiruumi põranda kaitsmiseks
kasutage katet.
Ratta paigaldamine
F Eemaldage poldid ja hoidke neid puhtas
kohas.
F

E
emaldage ratas.
Kompaktse varuratta paigaldamine
Kui teie sõidukil on valuveljed, siis ratta
tagasiasetamisel ei ulatu seibid vastu
plekkveljega või ruumi säästvat varuratast;
see on täiesti normaalne. Ratast
hoiavad kinni poltide koonusekujulised
toetuspinnad.
Rikke korral

161

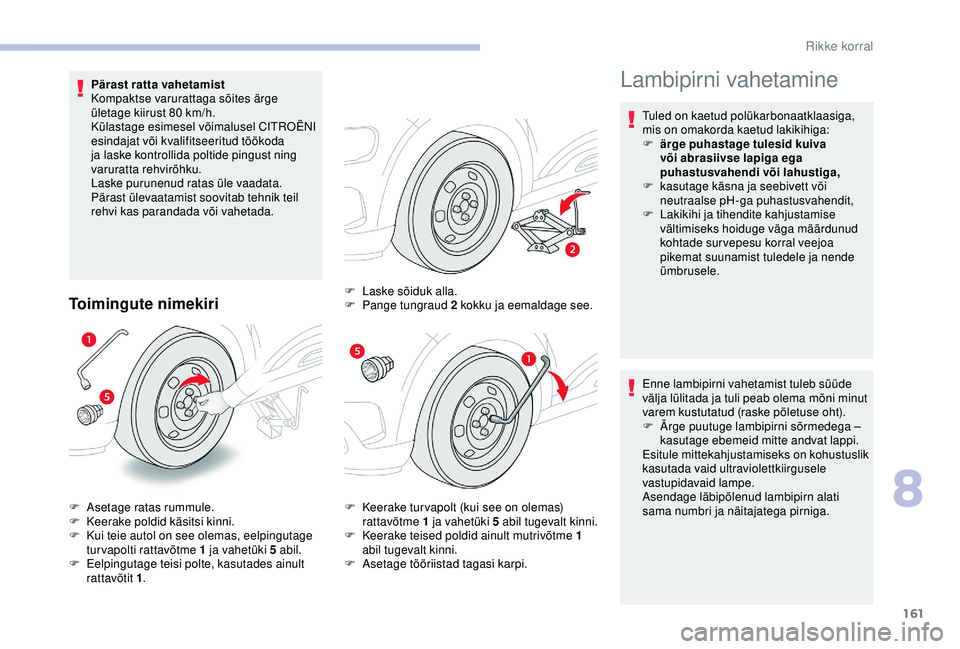

Pärast ratta vahetamist
Kompaktse varurattaga sõites ärge
ületage kiirust 80

km/h.
Külastage esimesel võimalusel CITROËNI
esindajat või kvalifitseeritud töökoda
ja laske kontrollida poltide pingust ning
varuratta rehvirõhku.
Laske purunenud ratas üle vaadata.
Pärast ülevaatamist soovitab tehnik teil
rehvi kas parandada või vahetada.
Toimingute nimekiri
F Keerake tur vapolt (kui see on olemas) rattavõtme 1 ja vahetüki 5 abil tugevalt kinni.
F

K
eerake teised poldid ainult mutrivõtme 1
abil tugevalt kinni.
F

A
setage tööriistad tagasi karpi.
F
A
setage ratas rummule.
F
K
eerake poldid käsitsi kinni.
F

K

ui teie autol on see olemas, eelpingutage
tur vapolti rattavõtme 1 ja vahetüki 5 abil.
F

E

elpingutage teisi polte, kasutades ainult
rattavõtit 1 . F

L
aske sõiduk alla.
F
P
ange tungraud 2 kokku ja eemaldage see.
Lambipirni vahetamine
Tuled on kaetud polükarbonaatklaasiga,
mis on omakorda kaetud lakikihiga:
F

ä
rge puhastage tulesid kuiva
või abrasiivse lapiga ega
puhastusvahendi või lahustiga,
F

k
asutage käsna ja seebivett või
neutraalse pH-ga puhastusvahendit,
F

L
akikihi ja tihendite kahjustamise
vältimiseks hoiduge väga määrdunud
kohtade sur vepesu korral veejoa
pikemat suunamist tuledele ja nende
ümbrusele.
Enne lambipirni vahetamist tuleb süüde
välja lülitada ja tuli peab olema mõni minut
varem kustutatud (raske põletuse oht).
F

Ä
rge puutuge lambipirni sõrmedega –
kasutage ebemeid mitte andvat lappi.
Esitule mittekahjustamiseks on kohustuslik
kasutada vaid ultraviolettkiirgusele
vastupidavaid lampe.
Asendage läbipõlenud lambipirn alati
sama numbri ja näitajatega pirniga.
8
Rikke korral

162
Valgusdioodid (LED).
Seda tüüpi pirnide asendamiseks tuleb
võtta ühendust CITROËNI esinduse või
kvalifitseeritud töökojaga.
Teatud ilmastikutingimuste korral
(madal temperatuur, niiskus) võib esi- ja
tagatulede klaasi siseküljele tekkida kerge
udu; see kaob mõni minut pärast tulede
sisselülitamist.
Esituled
1.Päevatuled/gabariidituled (LED).
2. Lähituled (H7).
3. Kaugtuled (H1).
4. Suunatuled (PY21W).
5. Udutuled (PS24W).
Päevatuled/gabariidituled (LED)
Lähituled
LED-tulede vahetamiseks pöörduge CITROËNI
esindusse või kvalifitseeritud töökotta.
F

E
emaldage kaitsekate, tõmmates servast.
F

V
õtke kinni pistikust ja lambipesast ning
tõstke neid lahtivõtmiseks ülespoole.
F

V
õtke pistik ja lambipesa välja. F
L ahutage valgusti kontakt.
F T õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras, aga keerates pirni paigutusosa
allapoole.
Kaugtuled
F Eemaldage kaitsekate, tõmmates servast.
F V õtke lambi ühendusjuhe lahti (ärge
eemaldage allpool asuvat massjuhet).
F

V
ajutage vedrule ja lükake see keskele, et
lampi vabastada.
Rikke korral

163
Tagasiasetamisel toimige vastupidises
järjekorras.

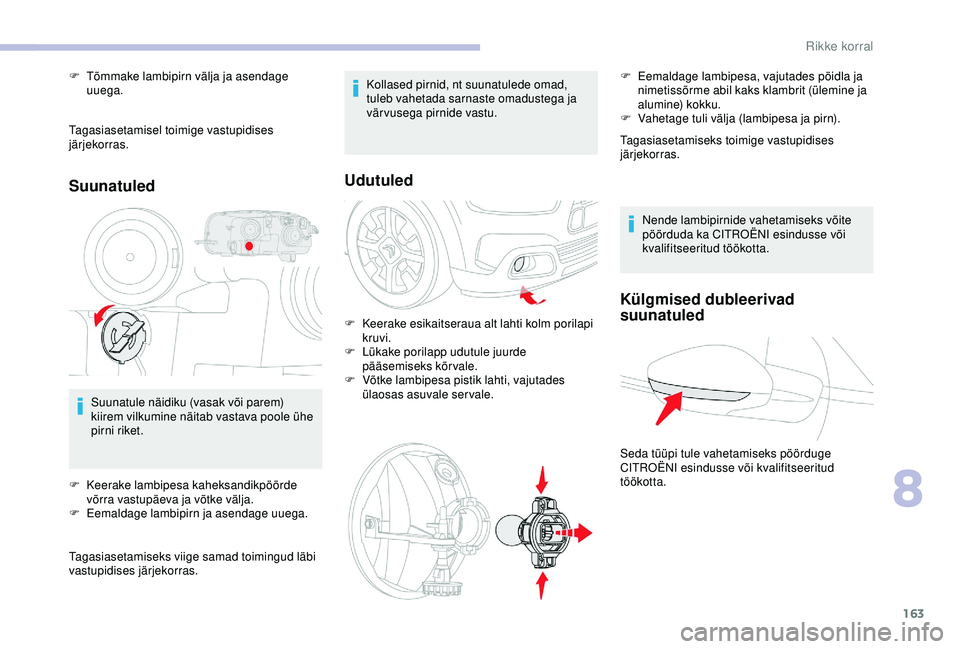

Suunatuled
Suunatule näidiku (vasak või parem)
kiirem vilkumine näitab vastava poole ühe
pirni riket.
F

K
eerake lambipesa kaheksandikpöörde
võrra vastupäeva ja võtke välja.
F

E
emaldage lambipirn ja asendage uuega.
Tagasiasetamiseks viige samad toimingud läbi
vastupidises järjekorras. Kollased pirnid, nt suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Udutuled
F Keerake esikaitseraua alt lahti kolm porilapi
kruvi.
F

L
ükake porilapp udutule juurde
pääsemiseks kõrvale.
F

V
õtke lambipesa pistik lahti, vajutades
ülaosas asuvale servale. Tagasiasetamiseks toimige vastupidises
järjekorras.
F

T

õmmake lambipirn välja ja asendage
uuega.
Nende lambipirnide vahetamiseks võite
pöörduda ka CITROËNI esindusse või
kvalifitseeritud töökotta.
Külgmised dubleerivad
suunatuled
Seda tüüpi tule vahetamiseks pöörduge
CITROËNI esindusse või kvalifitseeritud
töökotta. F
E
emaldage lambipesa, vajutades pöidla ja
nimetissõrme abil kaks klambrit (ülemine ja
alumine) kokku.
F
V
ahetage tuli välja (lambipesa ja pirn).
8
Rikke korral

164

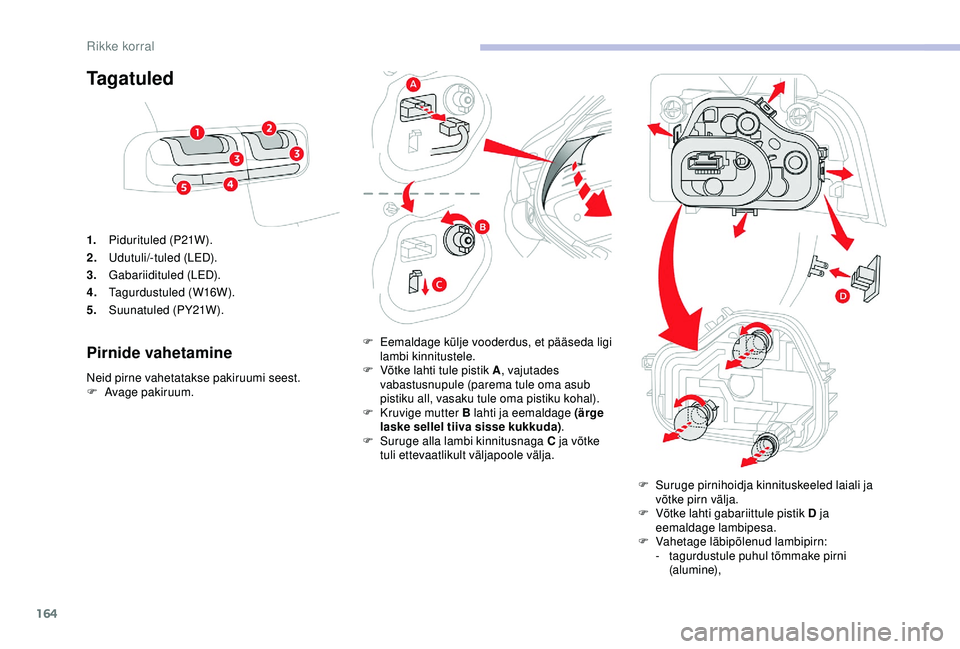

Ta g a t u l e d
1.Pidurituled (P21W).
2. Udutuli/-tuled (LED).
3. Gabariidituled (LED).
4. Tagurdustuled (W16W).
5. Suunatuled (PY21W).
Pirnide vahetamine
Neid pirne vahetatakse pakiruumi seest.
F
A vage pakiruum. F

E
emaldage külje vooderdus, et pääseda ligi
lambi kinnitustele.
F V õtke lahti tule pistik A
, vajutades
vabastusnupule (parema tule oma asub
pistiku all, vasaku tule oma pistiku kohal).
F

K
ruvige mutter B lahti ja eemaldage (ärge
laske sellel tiiva sisse kukkuda) .
F

S
uruge alla lambi kinnitusnaga C ja võtke
tuli ettevaatlikult väljapoole välja.
F

S
uruge pirnihoidja kinnituskeeled laiali ja
võtke pirn välja.
F

V
õtke lahti gabariittule pistik D ja
eemaldage lambipesa.
F

V
ahetage läbipõlenud lambipirn:
-

t
agurdustule puhul tõmmake pirni
(alumine),
Rikke korral

165
Kokkupanemisel tegutsege vastupidises
järjekorras.
Kontrollige enne pirnihoidja uuesti sisestamist,
et tagurdustuli on korralikult ühendatud.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks ja jääks samas sõiduki
keskjoone piiresse.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.

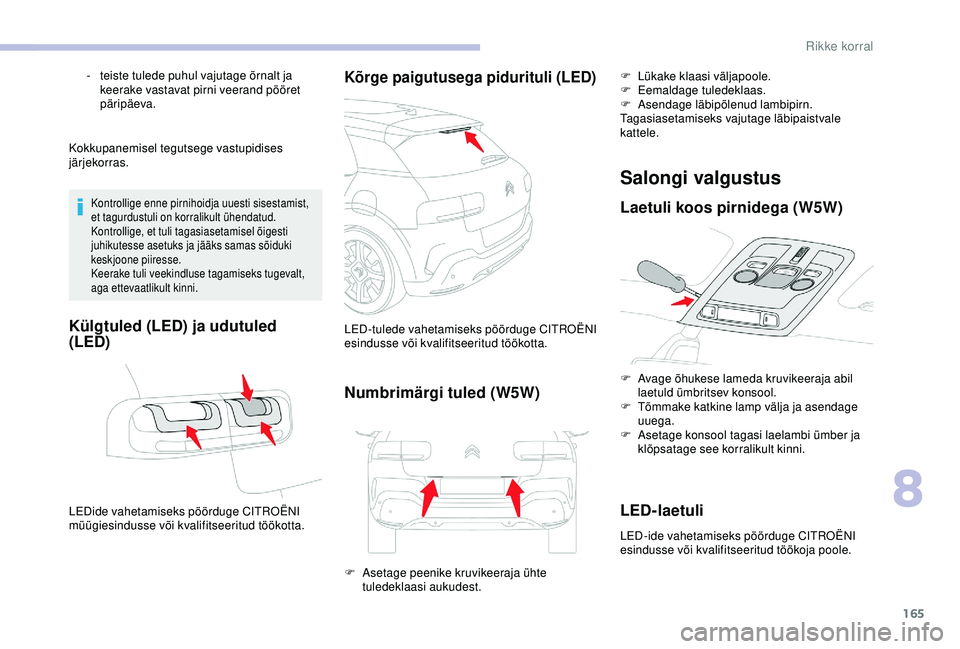

Külgtuled (LED) ja udutuled
(LED)
LEDide vahetamiseks pöörduge CITROËNI
müügiesindusse või kvalifitseeritud töökotta.
Kõrge paigutusega pidurituli (LED)
LED-tulede vahetamiseks pöörduge CITROËNI
esindusse või kvalifitseeritud töökotta.
Numbrimärgi tuled (W5W)
Salongi valgustus
Laetuli koos pirnidega (W5W)
F Avage õhukese lameda kruvikeeraja abil laetuld ümbritsev konsool.
F

T
õmmake katkine lamp välja ja asendage
uuega.
F

A
setage konsool tagasi laelambi ümber ja
klõpsatage see korralikult kinni.
LED-laetuli
LED-ide vahetamiseks pöörduge CITROËNI
esindusse või kvalifitseeritud töökoja poole.
-

t

eiste tulede puhul vajutage õrnalt ja
keerake vastavat pirni veerand pööret
päripäeva.
F

A

setage peenike kruvikeeraja ühte
tuledeklaasi aukudest. F

L
ükake klaasi väljapoole.
F
E
emaldage tuledeklaas.
F
A
sendage läbipõlenud lambipirn.
Tagasiasetamiseks vajutage läbipaistvale
kattele.
8
Rikke korral

166

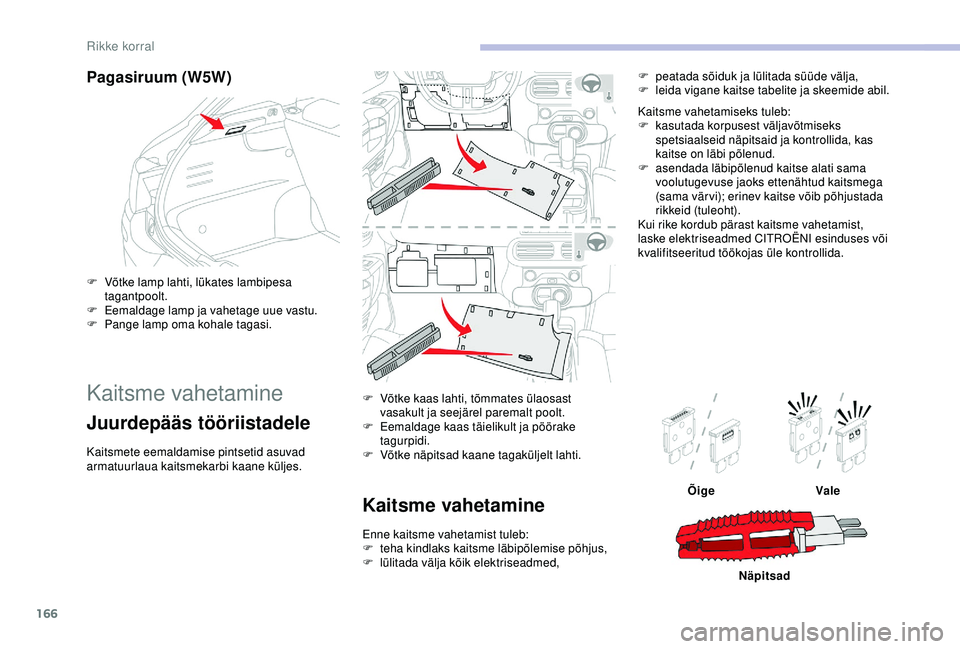

Pagasiruum (W5W)
F Võtke lamp lahti, lükates lambipesa tagantpoolt.
F

E
emaldage lamp ja vahetage uue vastu.
F

P
ange lamp oma kohale tagasi.
Kaitsme vahetamine
Juurdepääs tööriistadele
Kaitsmete eemaldamise pintsetid asuvad
armatuurlaua kaitsmekarbi kaane küljes. F

V
õtke kaas lahti, tõmmates ülaosast
vasakult ja seejärel paremalt poolt.
F
E
emaldage kaas täielikult ja pöörake
tagurpidi.
F V õtke näpitsad kaane tagaküljelt lahti.
Kaitsme vahetamine
Enne kaitsme vahetamist tuleb:
F
t eha kindlaks kaitsme läbipõlemise põhjus,
F

lül
itada välja kõik elektriseadmed, Kaitsme vahetamiseks tuleb:
F

kas
utada korpusest väljavõtmiseks
spetsiaalseid näpitsaid ja kontrollida, kas
kaitse on läbi põlenud.
F
a
sendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama vär vi); erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub pärast kaitsme vahetamist,
laske elektriseadmed CITROËNI esinduses või
kvalifitseeritud töökojas üle kontrollida. F
p
eatada sõiduk ja lülitada süüde välja,
F
l
eida vigane kaitse tabelite ja skeemide abil.
Õige Vale
Näpitsad
Rikke korral

167

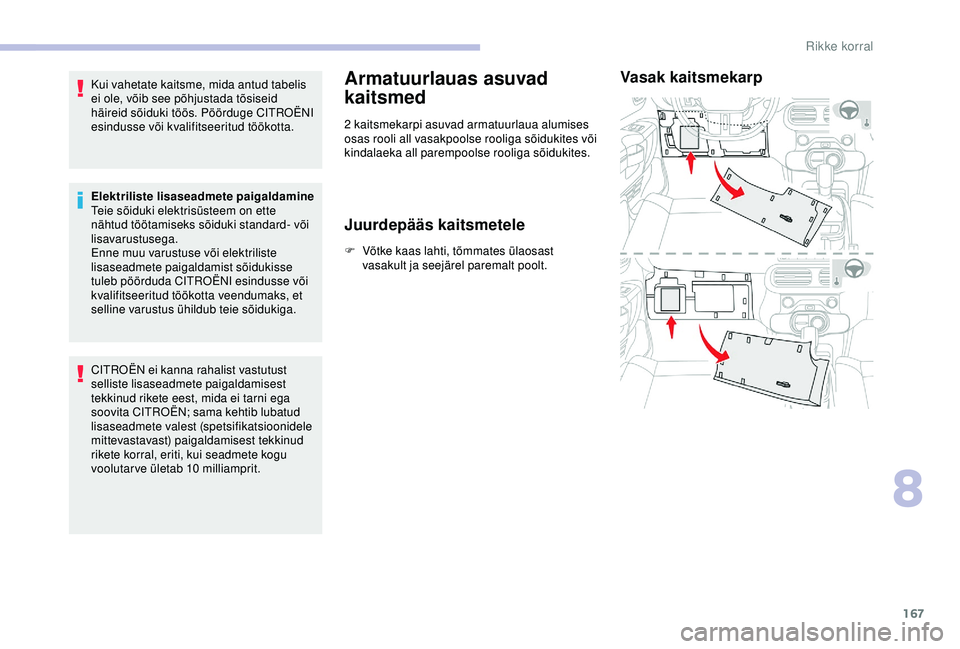

Kui vahetate kaitsme, mida antud tabelis
ei ole, võib see põhjustada tõsiseid
häireid sõiduki töös. Pöörduge CITROËNI
esindusse või kvalifitseeritud töökotta.
Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard- või
lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËNI esindusse või
kvalifitseeritud töökotta veendumaks, et
selline varustus ühildub teie sõidukiga.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei tarni ega
soovita CITROËN; sama kehtib lubatud
lisaseadmete valest (spetsifikatsioonidele
mittevastavast) paigaldamisest tekkinud
rikete korral, eriti, kui seadmete kogu
voolutarve ületab 10

milliamprit.Armatuurlauas asuvad
kaitsmed
2 kaitsmekarpi asuvad armatuurlaua alumises
osas rooli all vasakpoolse rooliga sõidukites või
kindalaeka all parempoolse rooliga sõidukites.
Juurdepääs kaitsmetele
F Võtke kaas lahti, tõmmates ülaosast vasakult ja seejärel paremalt poolt.

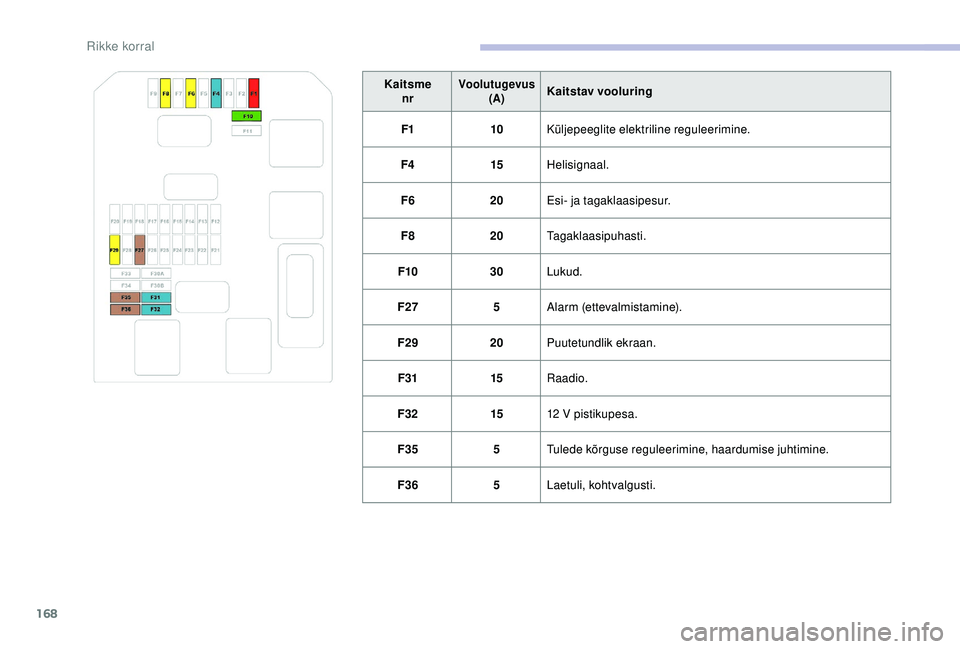

Vasak kaitsmekarp
8
Rikke korral

168
KaitsmenrVoolutugevus (A)Kaitstav vooluring
F1 10Küljepeeglite elektriline reguleerimine.
F4 15Helisignaal.
F6 20Esi- ja tagaklaasipesur.
F8 20Tagaklaasipuhasti.
F10 30Lukud.
F27 5Alarm (ettevalmistamine).
F29 20Puutetundlik ekraan.
F31 15Raadio.
F32 1512


V pistikupesa.
F35 5Tulede kõrguse reguleerimine, haardumise juhtimine.
F36 5Laetuli, kohtvalgusti.
Rikke korral
