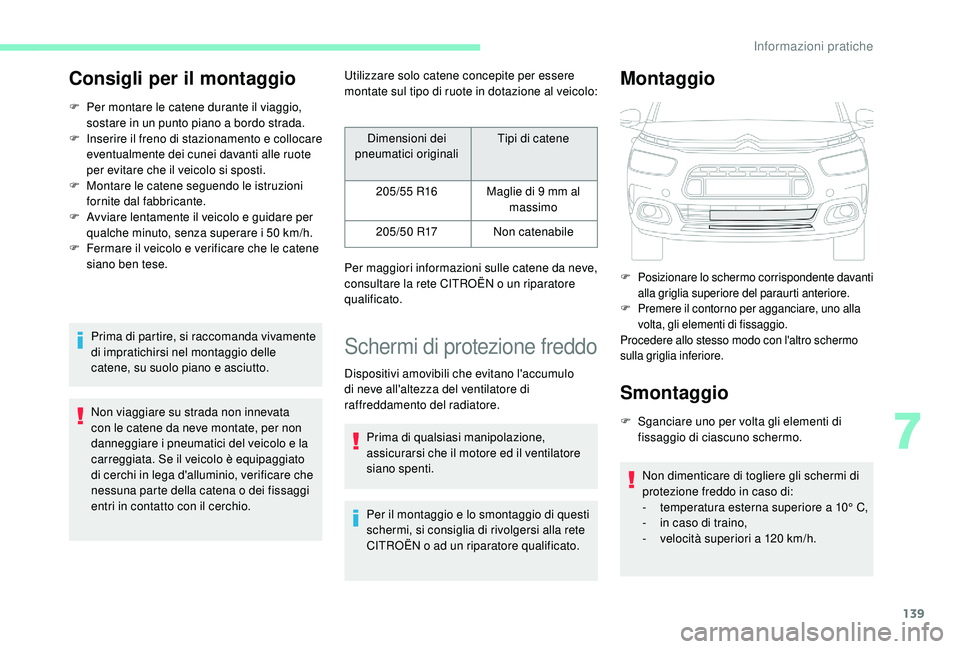

Consigli per il montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F

I
nserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote
per evitare che il veicolo si sposti.
F

M
ontare le catene seguendo le istruzioni
fornite dal fabbricante.
F

A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
F

F
ermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda vivamente
di impratichirsi nel montaggio delle
catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare i pneumatici del veicolo e la
carreggiata. Se il veicolo è equipaggiato
di cerchi in lega d'alluminio, verificare che
nessuna parte della catena o dei fissaggi
entri in contatto con il cerchio. Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo:
Schermi di protezione freddo
Dispositivi amovibili che evitano l'accumulo
di neve all'altezza del ventilatore di
raffreddamento del radiatore.
Prima di qualsiasi manipolazione,
assicurarsi che il motore ed il ventilatore
siano spenti.
Per il montaggio e lo smontaggio di questi
schermi, si consiglia di rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Montaggio
Smontaggio
F Sganciare uno per volta gli elementi di fissaggio di ciascuno schermo.
Non dimenticare di togliere gli schermi di
protezione freddo in caso di:
-

t
emperatura esterna superiore a 10° C,
-

i
n caso di traino,
-

v
elocità superiori a 120 km/h.
Dimensioni dei
pneumatici originali Tipi di catene
205/55 R16 Maglie di 9 mm al
massimo
205/50 R17 Non catenabile
Per maggiori informazioni sulle catene da neve,
consultare la rete CITROËN o un riparatore
qualificato.
F Posizionare lo schermo corrispondente davanti alla griglia superiore del paraurti anteriore.
F
P

remere il contorno per agganciare, uno alla
volta, gli elementi di fissaggio.
Procedere allo stesso modo con l'altro schermo
sulla griglia inferiore.
7
Informazioni pratiche

140

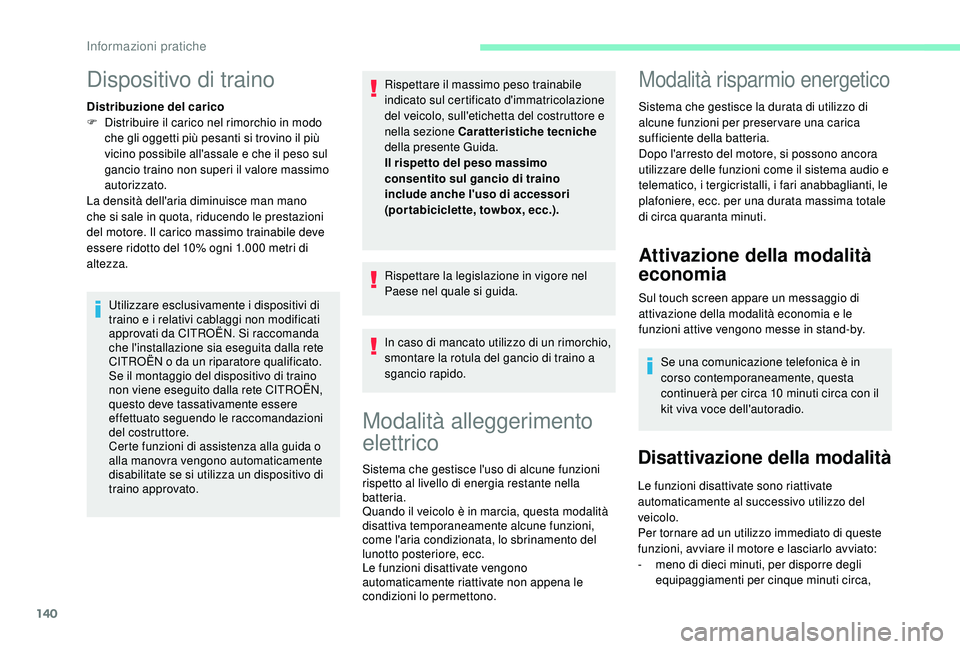

Dispositivo di traino
Distribuzione del carico
F D istribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso sul
gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce man mano
che si sale in quota, riducendo le prestazioni
del motore. Il carico massimo trainabile deve
essere ridotto del 10% ogni 1.000 metri di
altezza.
Utilizzare esclusivamente i dispositivi di
traino e i relativi cablaggi non modificati
approvati da CITROËN. Si raccomanda
che l'installazione sia eseguita dalla rete
CITROËN o da un riparatore qualificato.
Se il montaggio del dispositivo di traino
non viene eseguito dalla rete CITROËN,
questo deve tassativamente essere
effettuato seguendo le raccomandazioni
del costruttore.
Certe funzioni di assistenza alla guida o
alla manovra vengono automaticamente
disabilitate se si utilizza un dispositivo di
traino approvato. Rispettare il massimo peso trainabile
indicato sul certificato d'immatricolazione
del veicolo, sull'etichetta del costruttore e
nella sezione Caratteristiche tecniche

della presente Guida.
Il rispetto del peso massimo
consentito sul gancio di traino
include anche l'uso di accessori
(portabiciclette, towbox, ecc.).
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
In caso di mancato utilizzo di un rimorchio,
smontare la rotula del gancio di traino a
sgancio rapido.
Modalità alleggerimento
elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.
Modalità risparmio energetico
Sistema che gestisce la durata di utilizzo di
alcune funzioni per preser vare una carica
sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totale
di circa quaranta minuti.
Attivazione della modalità
economia
Sul touch screen appare un messaggio di
attivazione della modalità economia e le
funzioni attive vengono messe in stand-by.
Se una comunicazione telefonica è in
corso contemporaneamente, questa
continuerà per circa 10 minuti circa con il
kit viva voce dell'autoradio.
Disattivazione della modalità
Le funzioni disattivate sono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per tornare ad un utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
-

m
eno di dieci minuti, per disporre degli
equipaggiamenti per cinque minuti circa,
Informazioni pratiche

141
Se la batteria è scarica, il motore non può
essere avviato.
Per ulteriori informazioni sulla Batteria da
12 V, leggere la sezione corrispondente.
-

p
iù di dieci minuti, per utilizzarle per trenta
minuti circa.
Rispettare i tempi di avviamento del motore per
garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo
il riavviamento del motore per ricaricare la
batteria.

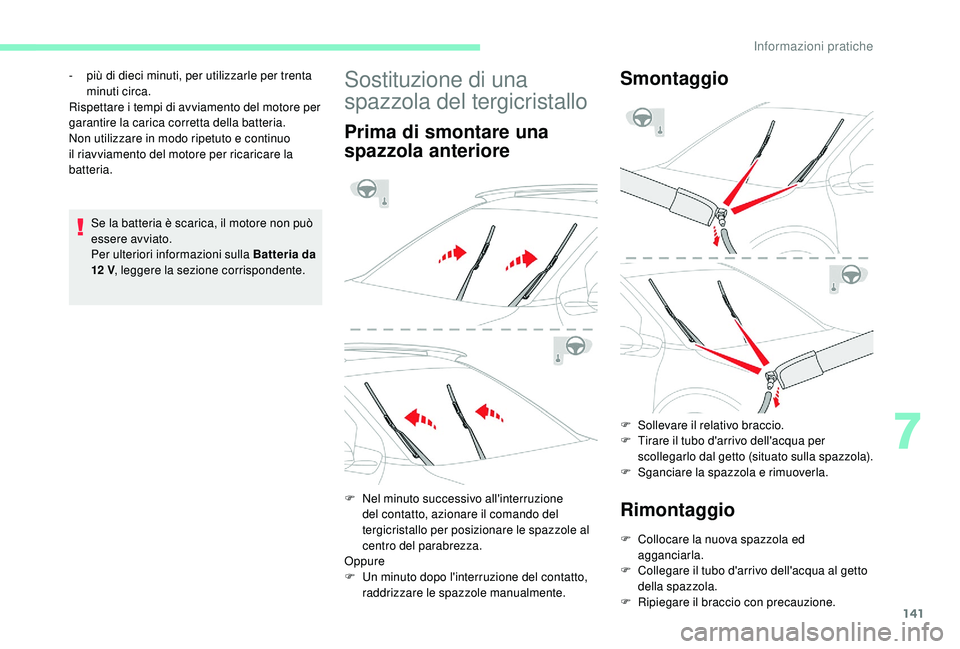

Sostituzione di una
spazzola del tergicristallo
Prima di smontare una
spazzola anteriore
F Nel minuto successivo all'interruzione del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al
centro del parabrezza.
Oppure
F

U
n minuto dopo l'interruzione del contatto,
raddrizzare le spazzole manualmente.
Smontaggio
F Sollevare il relativo braccio.
F T irare il tubo d'arrivo dell'acqua per
scollegarlo dal getto (situato sulla spazzola).
F

S
ganciare la spazzola e rimuoverla.
Rimontaggio
F Collocare la nuova spazzola ed agganciarla.
F

C
ollegare il tubo d'arrivo dell'acqua al getto
della spazzola.
F

R
ipiegare il braccio con precauzione.
7
Informazioni pratiche

142

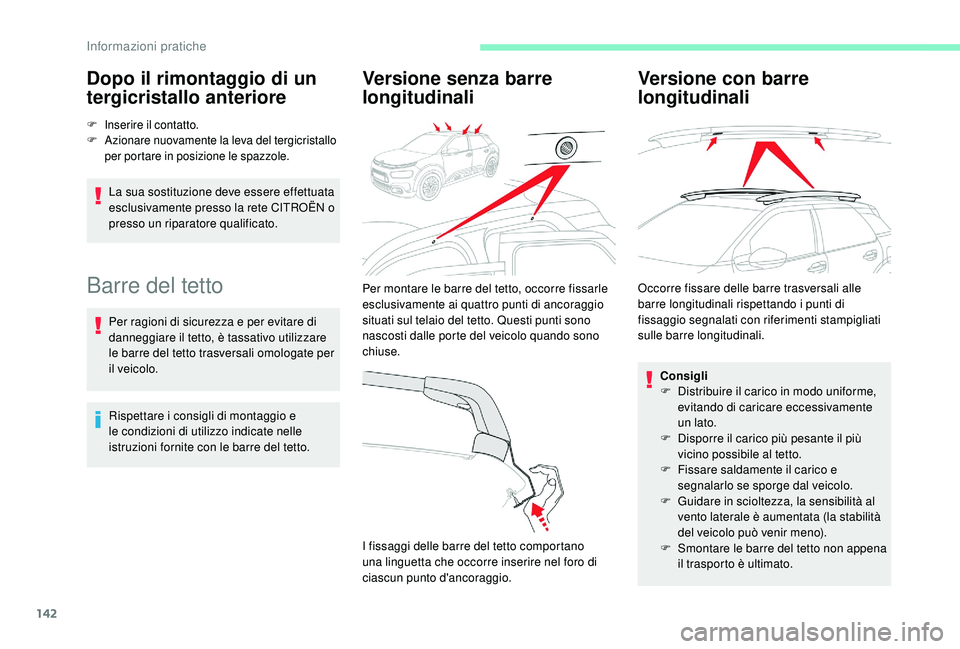

Dopo il rimontaggio di un
tergicristallo anteriore
F Inserire il contatto.
F Azionare nuovamente la leva del tergicristallo
per portare in posizione le spazzole.
La sua sostituzione deve essere effettuata
esclusivamente presso la rete CITROËN o
presso un riparatore qualificato.
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per
il veicolo.
Rispettare i consigli di montaggio e
le condizioni di utilizzo indicate nelle
istruzioni fornite con le barre del tetto.
Versione senza barre
longitudinali
Per montare le barre del tetto, occorre fissarle
esclusivamente ai quattro punti di ancoraggio
situati sul telaio del tetto. Questi punti sono
nascosti dalle porte del veicolo quando sono
chiuse.
I fissaggi delle barre del tetto comportano
una linguetta che occorre inserire nel foro di
ciascun punto d'ancoraggio.
Versione con barre
longitudinali
Occorre fissare delle barre trasversali alle
barre longitudinali rispettando i punti di
fissaggio segnalati con riferimenti stampigliati
sulle barre longitudinali.
Consigli
F

D
istribuire il carico in modo uniforme,
evitando di caricare eccessivamente
un lato.
F

D
isporre il carico più pesante il più
vicino possibile al tetto.
F

F
issare saldamente il carico e
segnalarlo se sporge dal veicolo.
F

G
uidare in scioltezza, la sensibilità al
vento laterale è aumentata (la stabilità
del veicolo può venir meno).
F

S
montare le barre del tetto non appena
il trasporto è ultimato.
Informazioni pratiche

143

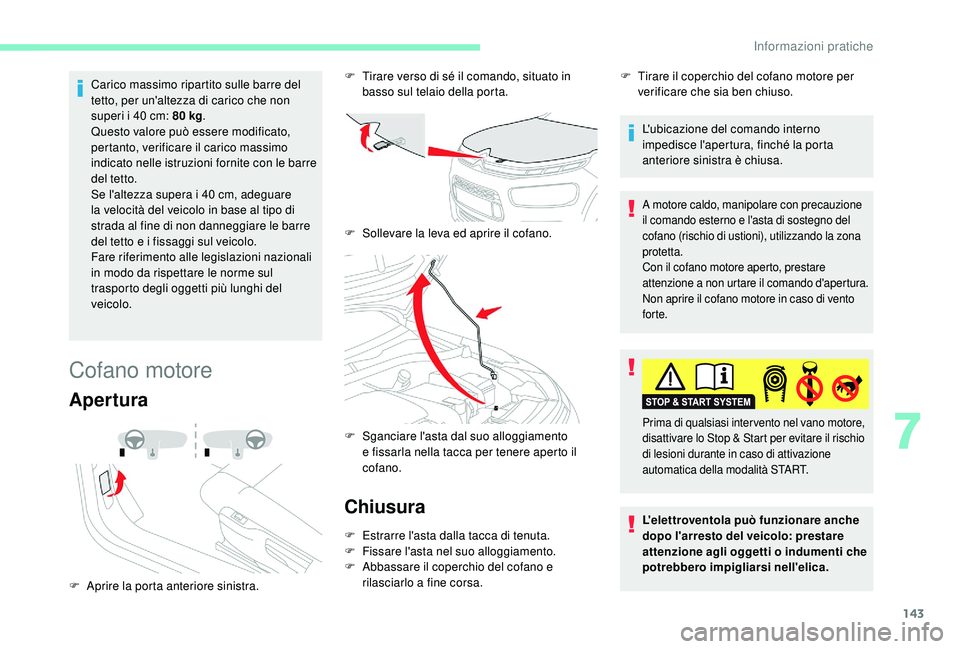

Carico massimo ripartito sulle barre del
tetto, per un'altezza di carico che non
superi i 40 cm: 80 kg.
Questo valore può essere modificato,
pertanto, verificare il carico massimo
indicato nelle istruzioni fornite con le barre
del tetto.
Se l'altezza supera i 40 cm, adeguare
la velocità del veicolo in base al tipo di
strada al fine di non danneggiare le barre
del tetto e i fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali
in modo da rispettare le norme sul
trasporto degli oggetti più lunghi del
veicolo.
Cofano motore
Apertura
F Aprire la porta anteriore sinistra. F
T
irare verso di sé il comando, situato in
basso sul telaio della porta.
F
S
ollevare la leva ed aprire il cofano.
F
S
ganciare l'asta dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F F issare l'asta nel suo alloggiamento.
F

A
bbassare il coperchio del cofano e
rilasciarlo a fine corsa. L'ubicazione del comando interno
impedisce l'apertura, finché la porta
anteriore sinistra è chiusa.
F
T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
A motore caldo, manipolare con precauzione
il comando esterno e l'asta di sostegno del
cofano (rischio di ustioni), utilizzando la zona
protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
Prima di qualsiasi inter vento nel vano motore,
disattivare lo Stop & Start per evitare il rischio
di lesioni durante in caso di attivazione
automatica della modalità START.
7
Informazioni pratiche

144
Data la presenza di equipaggiamenti
elettrici nel vano motore, si raccomanda di
limitare le esposizioni all'acqua (pioggia,
lavaggio, ecc.).

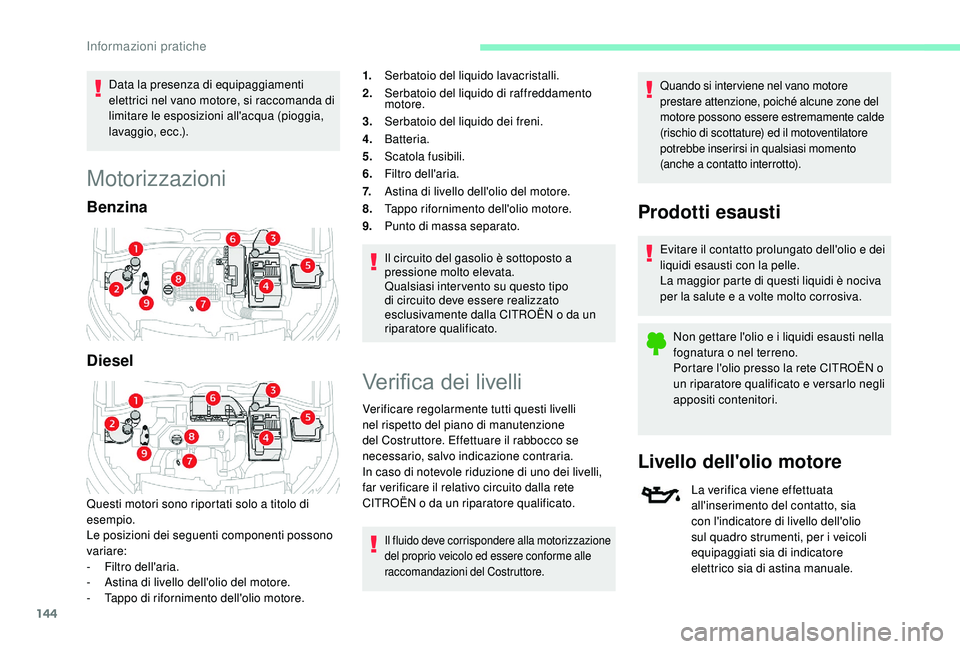

Motorizzazioni
Benzina
Diesel
Questi motori sono riportati solo a titolo di
esempio.
Le posizioni dei seguenti componenti possono
variare:
-
F
iltro dell'aria.
-

A
stina di livello dell'olio del motore.
-

T
appo di rifornimento dell'olio motore. 1.
Serbatoio del liquido lavacristalli.
2. Serbatoio del liquido di raffreddamento
motore.
3. Serbatoio del liquido dei freni.
4. Batteria.
5. Scatola fusibili.
6. Filtro dell'aria.
7. Astina di livello dell'olio del motore.
8. Tappo rifornimento dell'olio motore.
9. Punto di massa separato.
Il circuito del gasolio è sottoposto a
pressione molto elevata.
Qualsiasi inter vento su questo tipo
di circuito deve essere realizzato
esclusivamente dalla CITROËN o da un
riparatore qualificato.
Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete
CITROËN o da un riparatore qualificato.
Il fluido deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del Costruttore.
Quando si inter viene nel vano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la rete CITROËN o
un riparatore qualificato e versarlo negli
appositi contenitori.
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati sia di indicatore
elettrico sia di astina manuale.
Informazioni pratiche

145

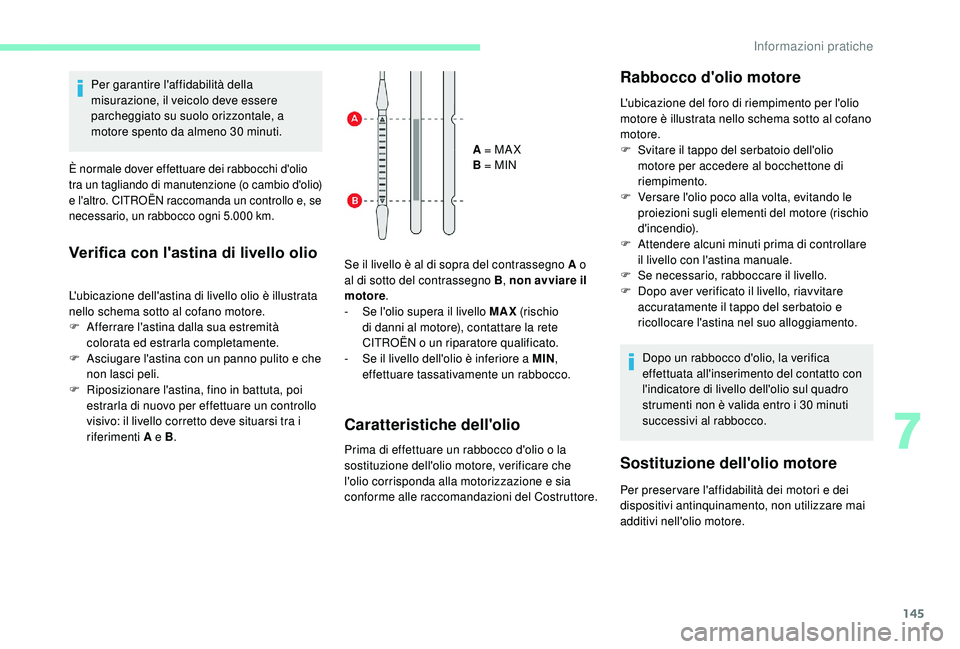

Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra un tagliando di manutenzione (o cambio d'olio)
e l'altro. CITROËN raccomanda un controllo e, se
necessario, un rabbocco ogni 5.000 km.
Verifica con l'astina di livello olio
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
F
A
fferrare l'astina dalla sua estremità
colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B . A = MA X
B = MIN
Se il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-

S
e l'olio supera il livello MAX (rischio
di danni al motore), contattare la rete
CITROËN o un riparatore qualificato.
-

S
e il livello dell'olio è inferiore a MIN,
effettuare tassativamente un rabbocco.
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che
l'olio corrisponda alla motorizzazione e sia
conforme alle raccomandazioni del Costruttore.
Rabbocco d'olio motore
L'ubicazione del foro di riempimento per l'olio
motore è illustrata nello schema sotto al cofano
motore.
F

S
vitare il tappo del serbatoio dell'olio
motore per accedere al bocchettone di
riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti non è valida entro i 30 minuti
successivi al rabbocco.
Sostituzione dell'olio motore
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
7
Informazioni pratiche

146

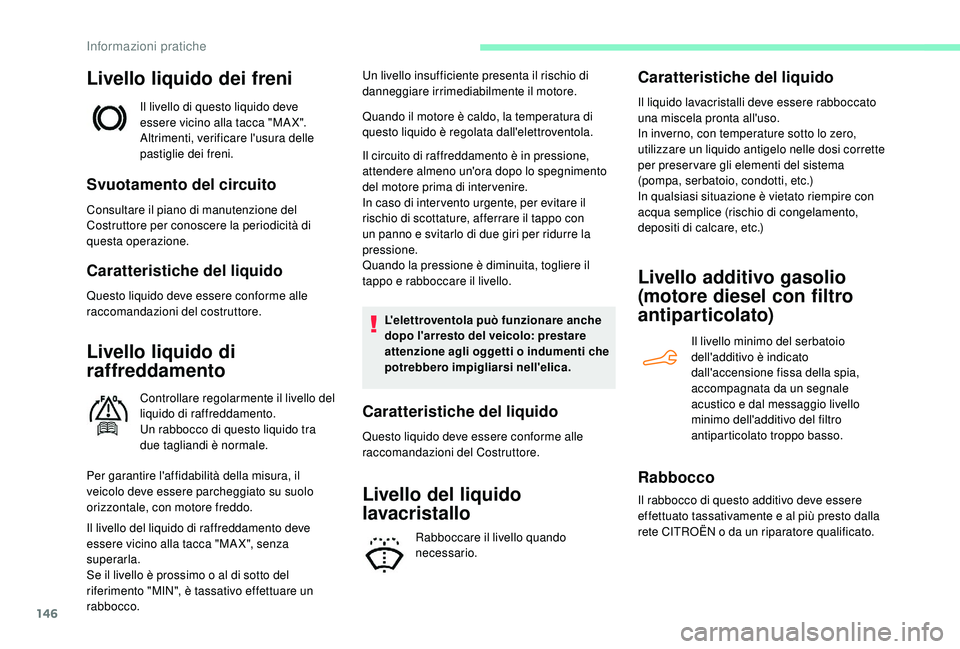

Livello liquido dei freni
Il livello di questo liquido deve
essere vicino alla tacca "MA X".
Altrimenti, verificare l'usura delle
pastiglie dei freni.
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Livello liquido di
raffreddamento
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale.
Per garantire l'affidabilità della misura, il
veicolo deve essere parcheggiato su suolo
orizzontale, con motore freddo. Un livello insufficiente presenta il rischio di
danneggiare irrimediabilmente il motore.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di inter venire.
In caso di inter vento urgente, per evitare il
rischio di scottature, afferrare il tappo con
un panno e svitarlo di due giri per ridurre la
pressione.
Quando la pressione è diminuita, togliere il
tappo e rabboccare il livello.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Il livello del liquido di raffreddamento deve
essere vicino alla tacca "MA X", senza
superarla.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è tassativo effettuare un
rabbocco.
Livello del liquido
lavacristallo
Rabboccare il livello quando
necessario.
Caratteristiche del liquido
Il liquido lavacristalli deve essere rabboccato
una miscela pronta all'uso.
In inverno, con temperature sotto lo zero,
utilizzare un liquido antigelo nelle dosi corrette
per preservare gli elementi del sistema
(pompa, serbatoio, condotti, etc.)
In qualsiasi situazione è vietato riempire con
acqua semplice (rischio di congelamento,
depositi di calcare, etc.)
Livello additivo gasolio
(motore diesel con filtro
antiparticolato)
Il livello minimo del serbatoio
dell'additivo è indicato
dall'accensione fissa della spia,
accompagnata da un segnale
acustico e dal messaggio livello
minimo dell'additivo del filtro
antiparticolato troppo basso.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete CITROËN o da un riparatore qualificato.
Informazioni pratiche

147

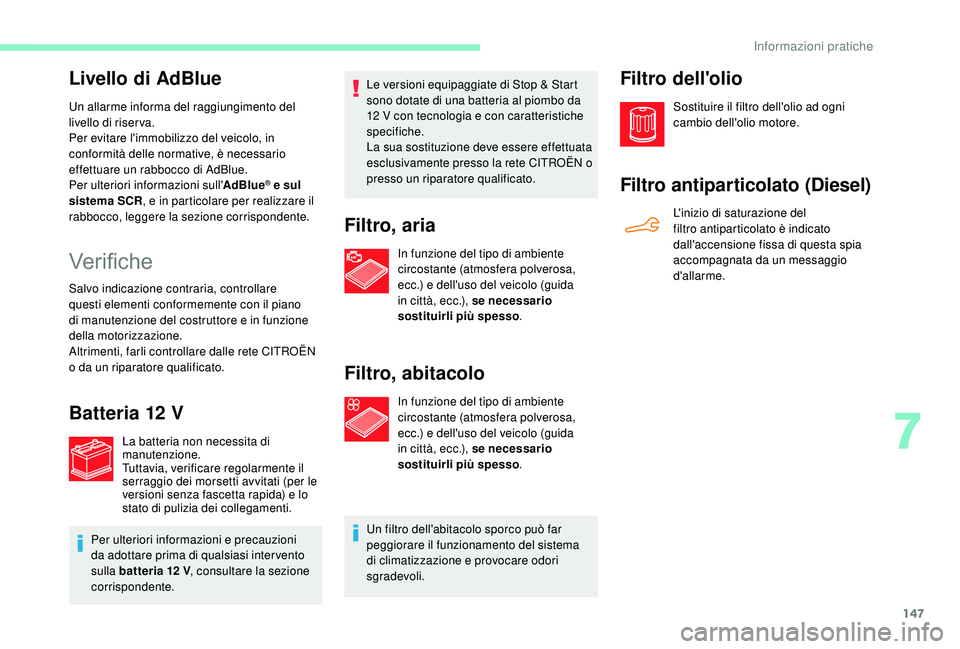

Livello di AdBlue
Un allarme informa del raggiungimento del
livello di riserva.
Per evitare l'immobilizzo del veicolo, in
conformità delle normative, è necessario
effettuare un rabbocco di AdBlue.
Per ulteriori informazioni sull'AdBlue
® e sul
sistema SCR , e in particolare per realizzare il
rabbocco, leggere la sezione corrispondente.
Verifiche
Salvo indicazione contraria, controllare
questi elementi conformemente con il piano
di manutenzione del costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalle rete CITROËN
o da un riparatore qualificato.
Batteria 12 V
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo
stato di pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi inter vento
sulla batteria 12 V , consultare la sezione
corrispondente. Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12 V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la rete CITROËN o
presso un riparatore qualificato.
Filtro, aria
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell'uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso
.
Filtro, abitacolo
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell'uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Filtro antiparticolato (Diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione fissa di questa spia
accompagnata da un messaggio
d'allarme.
7
Informazioni pratiche

148

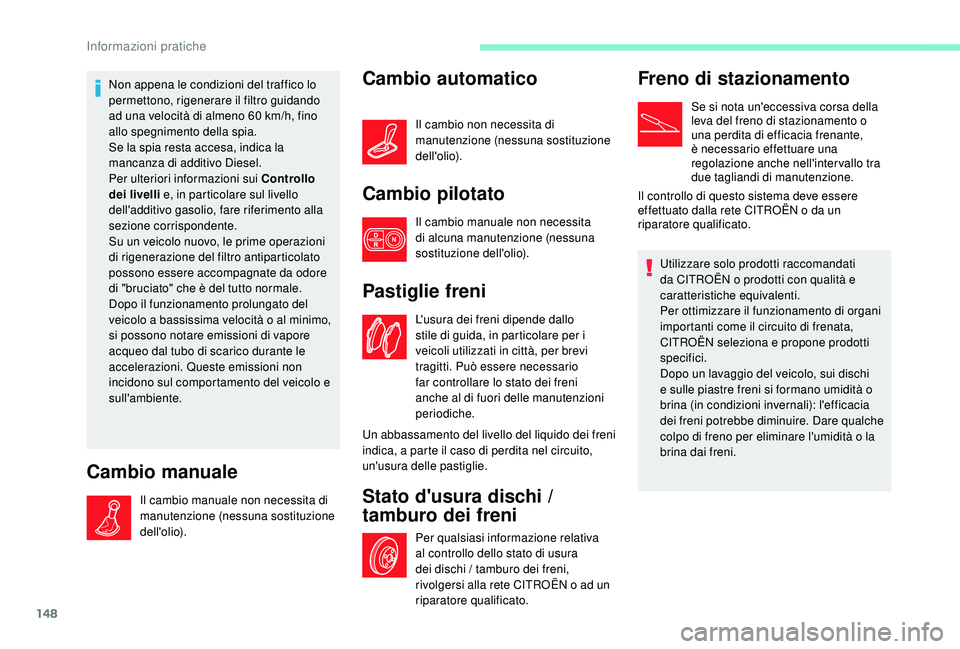

Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h, fino
allo spegnimento della spia.
Se la spia resta accesa, indica la
mancanza di additivo Diesel.
Per ulteriori informazioni sui Controllo
dei livelli e, in particolare sul livello
dell'additivo gasolio, fare riferimento alla
sezione corrispondente.
Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
possono essere accompagnate da odore
di "bruciato" che è del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al minimo,
si possono notare emissioni di vapore
acqueo dal tubo di scarico durante le
accelerazioni. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio automatico
Il cambio non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio pilotato
Il cambio manuale non necessita
di alcuna manutenzione (nessuna
sostituzione dell'olio).
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Stato d'usura dischi /
tamburo dei freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi / tamburo dei freni,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Freno di stazionamento
Se si nota un'eccessiva corsa della
leva del freno di stazionamento o
una perdita di efficacia frenante,
è necessario effettuare una
regolazione anche nell'intervallo tra
due tagliandi di manutenzione.
Il controllo di questo sistema deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato.
Utilizzare solo prodotti raccomandati
da CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il circuito di frenata,
CITROËN seleziona e propone prodotti
specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia
dei freni potrebbe diminuire. Dare qualche
colpo di freno per eliminare l'umidità o la
brina dai freni.
Informazioni pratiche
