CITROEN C4 CACTUS 2019 Libretti Di Uso E manutenzione (in Italian)

109

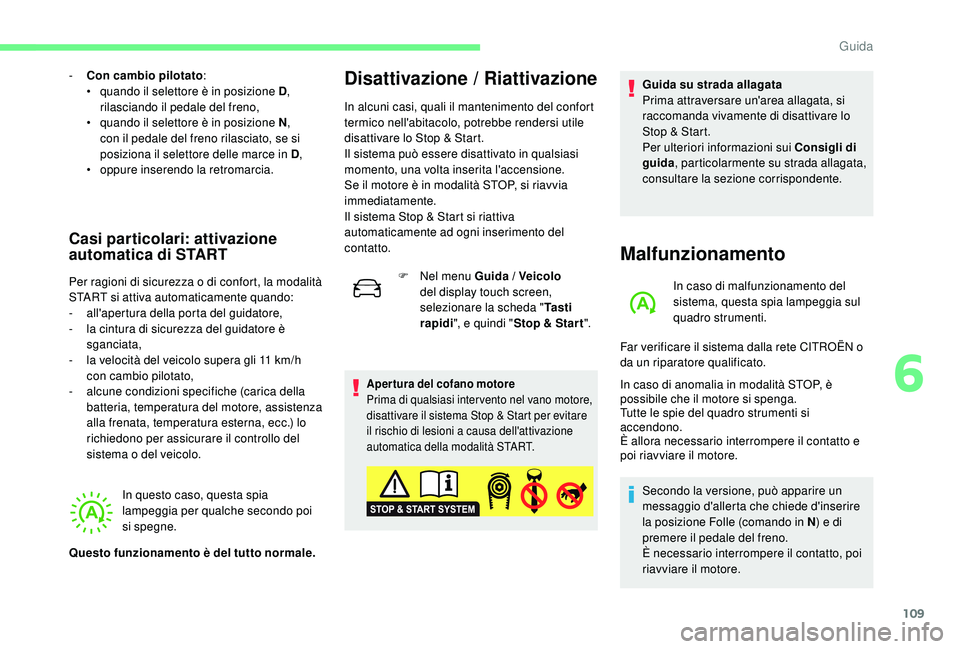

- Con cambio pilotato:
• q uando il selettore è in posizione D ,
rilasciando il pedale del freno,
•

q
uando il selettore è in posizione N ,
con il pedale del freno rilasciato, se si
posiziona il selettore delle marce in D ,
•
o

ppure inserendo la retromarcia.
Casi particolari: attivazione
automatica di START
Per ragioni di sicurezza o di confort, la modalità
START si attiva automaticamente quando:
-
a
ll'apertura della porta del guidatore,
-

l
a cintura di sicurezza del guidatore è
sganciata,
-

l
a velocità del veicolo supera gli 11 km/h
con cambio pilotato,
-

a
lcune condizioni specifiche (carica della
batteria, temperatura del motore, assistenza
alla frenata, temperatura esterna, ecc.) lo
richiedono per assicurare il controllo del
sistema o del veicolo.
Disattivazione / Riattivazione
In alcuni casi, quali il mantenimento del confort
termico nell'abitacolo, potrebbe rendersi utile
disattivare lo Stop & Start.
Il sistema può essere disattivato in qualsiasi
momento, una volta inserita l'accensione.
Se il motore è in modalità STOP, si riavvia
immediatamente.
Il sistema Stop & Start si riattiva
automaticamente ad ogni inserimento del
contatto.
F

N
el menu Guida / Veicolo
del display touch screen,
selezionare la scheda " Ta s t i
rapidi ", e quindi " Stop & Star t ".
Apertura del cofano motore
Prima di qualsiasi inter vento nel vano motore,
disattivare il sistema Stop & Start per evitare
il rischio di lesioni a causa dell'attivazione
automatica della modalità START.
Guida su strada allagata
Prima attraversare un'area allagata, si
raccomanda vivamente di disattivare lo
Stop & Start.
Per ulteriori informazioni sui Consigli di
guida, particolarmente su strada allagata,
consultare la sezione corrispondente.
Malfunzionamento
In caso di malfunzionamento del
sistema, questa spia lampeggia sul
quadro strumenti.
Far verificare il sistema dalla rete CITROËN o
da un riparatore qualificato.
In caso di anomalia in modalità STOP, è
possibile che il motore si spenga.
Tutte le spie del quadro strumenti si
accendono.
È allora necessario interrompere il contatto e
poi riavviare il motore.
Secondo la versione, può apparire un
messaggio d'allerta che chiede d'inserire
la posizione Folle (comando in N ) e di
premere il pedale del freno.
È necessario interrompere il contatto, poi
riavviare il motore.
In questo caso, questa spia
lampeggia per qualche secondo poi
si spegne.
Questo funzionamento è del tutto normale.
6
Guida

110

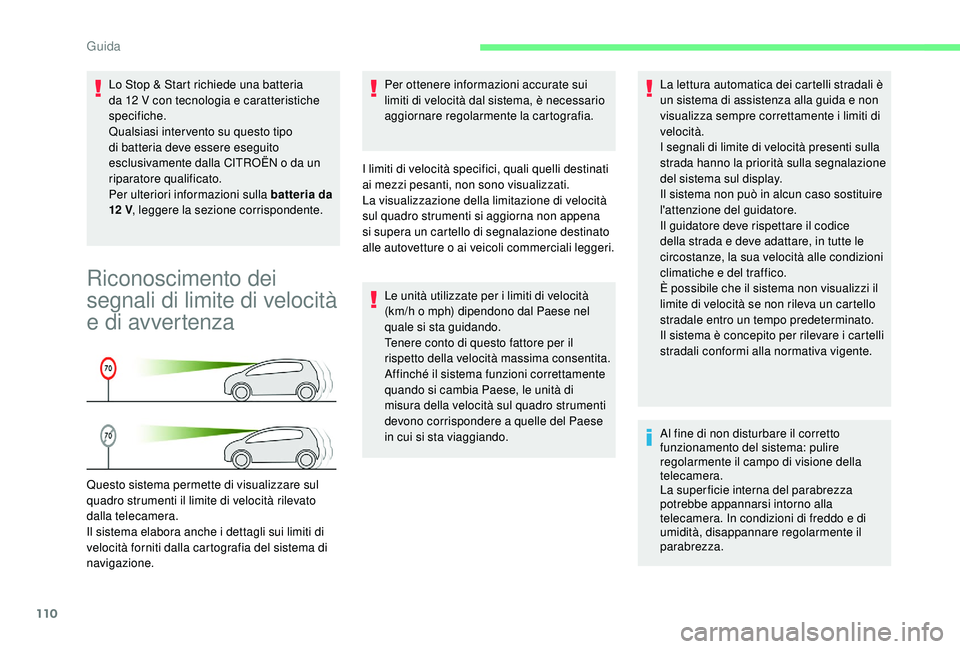

Lo Stop & Start richiede una batteria
da 12 V con tecnologia e caratteristiche
specifiche.
Qualsiasi inter vento su questo tipo
di batteria deve essere eseguito
esclusivamente dalla CITROËN o da un
riparatore qualificato.
Per ulteriori informazioni sulla batteria da
12 V, leggere la sezione corrispondente.
Riconoscimento dei
segnali di limite di velocità
e di avvertenza
Questo sistema permette di visualizzare sul
quadro strumenti il limite di velocità rilevato
dalla telecamera.
Il sistema elabora anche i dettagli sui limiti di
velocità forniti dalla cartografia del sistema di
navigazione. Per ottenere informazioni accurate sui
limiti di velocità dal sistema, è necessario
aggiornare regolarmente la cartografia.
I limiti di velocità specifici, quali quelli destinati
ai mezzi pesanti, non sono visualizzati.
La visualizzazione della limitazione di velocità
sul quadro strumenti si aggiorna non appena
si supera un cartello di segnalazione destinato
alle autovetture o ai veicoli commerciali leggeri. Le unità utilizzate per i limiti di velocità
(km/h o mph) dipendono dal Paese nel
quale si sta guidando.
Tenere conto di questo fattore per il
rispetto della velocità massima consentita.
Affinché il sistema funzioni correttamente
quando si cambia Paese, le unità di
misura della velocità sul quadro strumenti
devono corrispondere a quelle del Paese
in cui si sta viaggiando. La lettura automatica dei cartelli stradali è
un sistema di assistenza alla guida e non
visualizza sempre correttamente i limiti di
velocità.
I segnali di limite di velocità presenti sulla
strada hanno la priorità sulla segnalazione
del sistema sul display.
Il sistema non può in alcun caso sostituire
l'attenzione del guidatore.
Il guidatore deve rispettare il codice
della strada e deve adattare, in tutte le
circostanze, la sua velocità alle condizioni
climatiche e del traffico.
È possibile che il sistema non visualizzi il
limite di velocità se non rileva un cartello
stradale entro un tempo predeterminato.
Il sistema è concepito per rilevare i cartelli
stradali conformi alla normativa vigente.
Al fine di non disturbare il corretto
funzionamento del sistema: pulire
regolarmente il campo di visione della
telecamera.
La super ficie interna del parabrezza
potrebbe appannarsi intorno alla
telecamera. In condizioni di freddo e di
umidità, disappannare regolarmente il
parabrezza.
Guida

111

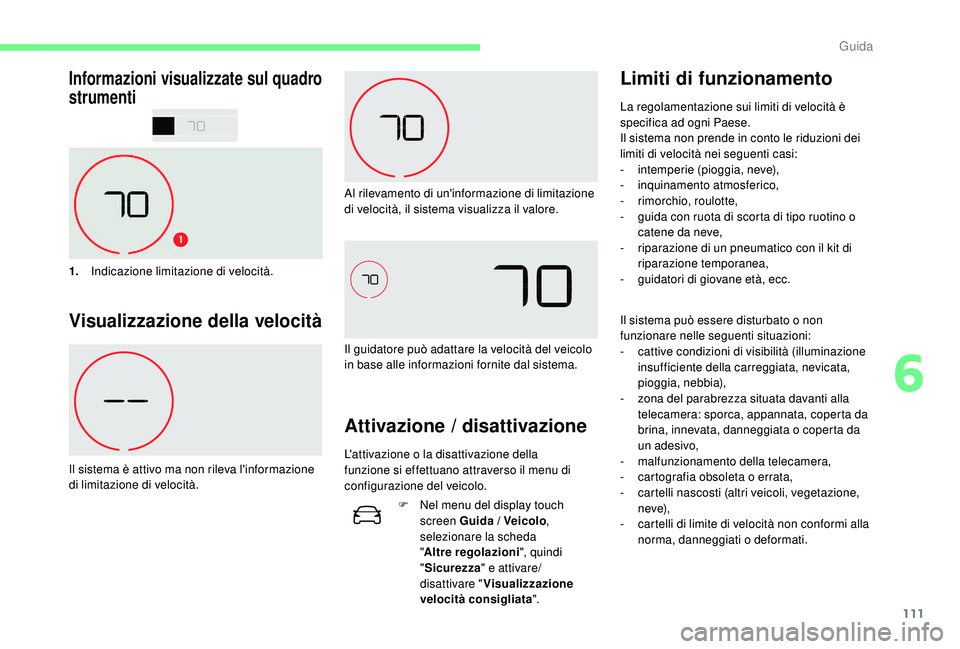

Informazioni visualizzate sul quadro
strumenti
1.Indicazione limitazione di velocità.
Visualizzazione della velocità
Il sistema è attivo ma non rileva l'informazione
di limitazione di velocità. Al rilevamento di un'informazione di limitazione
di velocità, il sistema visualizza il valore.
Il guidatore può adattare la velocità del veicolo
in base alle informazioni fornite dal sistema.
Attivazione / disattivazione
L'attivazione o la disattivazione della
funzione si effettuano attraverso il menu di
configurazione del veicolo.
F

N
el menu del display touch
screen Guida / Veicolo ,
selezionare la scheda
" Altre regolazioni", quindi
" Sicurezza " e attivare/
disattivare " Visualizzazione
velocità consigliata ".La regolamentazione sui limiti di velocità è
specifica ad ogni Paese.
Il sistema non prende in conto le riduzioni dei
limiti di velocità nei seguenti casi:
-

i
ntemperie (pioggia, neve),
-
in
quinamento atmosferico,
-
r
imorchio, roulotte,
-
g
uida con ruota di scorta di tipo ruotino o
catene da neve,
-
r
iparazione di un pneumatico con il kit di
riparazione temporanea,
-
g
uidatori di giovane età, ecc.
Il sistema può essere disturbato o non
funzionare nelle seguenti situazioni:
-
c
attive condizioni di visibilità (illuminazione
insufficiente della carreggiata, nevicata,
pioggia, nebbia),
-
z
ona del parabrezza situata davanti alla
telecamera: sporca, appannata, coperta da
brina, innevata, danneggiata o coperta da
un adesivo,
- m alfunzionamento della telecamera,
-

c
artografia obsoleta o errata,
-

c
artelli nascosti (altri veicoli, vegetazione,
neve),
-

c
artelli di limite di velocità non conformi alla
norma, danneggiati o deformati.
Limiti di funzionamento
6
Guida

112

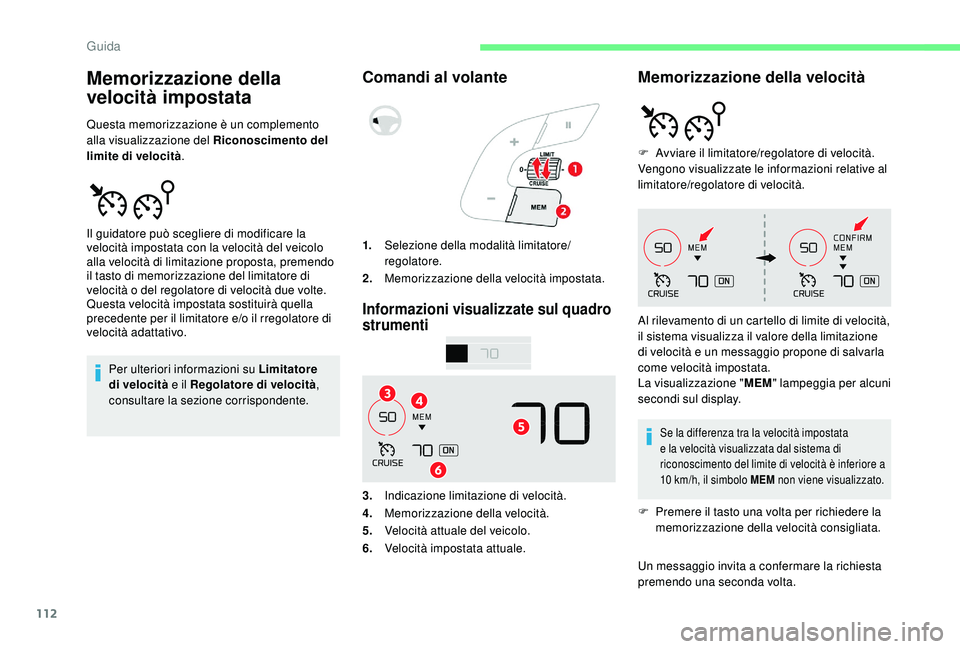

Memorizzazione della
velocità impostata
Questa memorizzazione è un complemento
alla visualizzazione del Riconoscimento del
limite di velocità.
Per ulteriori informazioni su Limitatore
di velocità e il Regolatore di velocità ,
consultare la sezione corrispondente.
Comandi al volante
1. Selezione della modalità limitatore/
regolatore.
2. Memorizzazione della velocità impostata.
Informazioni visualizzate sul quadro
strumenti
Il guidatore può scegliere di modificare la
velocità impostata con la velocità del veicolo
alla velocità di limitazione proposta, premendo
il tasto di memorizzazione del limitatore di
velocità o del regolatore di velocità due volte.
Questa velocità impostata sostituirà quella
precedente per il limitatore e/o il rregolatore di
velocità adattativo.
3.Indicazione limitazione di velocità.
4. Memorizzazione della velocità.
5. Velocità attuale del veicolo.
6. Velocità impostata attuale.
Memorizzazione della velocità
Se la differenza tra la velocità impostata
e la velocità visualizzata dal sistema di
riconoscimento del limite di velocità è inferiore a
10 km/h, il simbolo MEM non viene visualizzato.
F Premere il tasto una volta per richiedere la
memorizzazione della velocità consigliata.
Un messaggio invita a confermare la richiesta
premendo una seconda volta. F
A
vviare il limitatore/regolatore di velocità.
Vengono visualizzate le informazioni relative al
limitatore/regolatore di velocità.
Al rilevamento di un cartello di limite di velocità,
il sistema visualizza il valore della limitazione
di velocità e un messaggio propone di salvarla
come velocità impostata.
La visualizzazione " MEM" lampeggia per alcuni
secondi sul display.
Guida

113

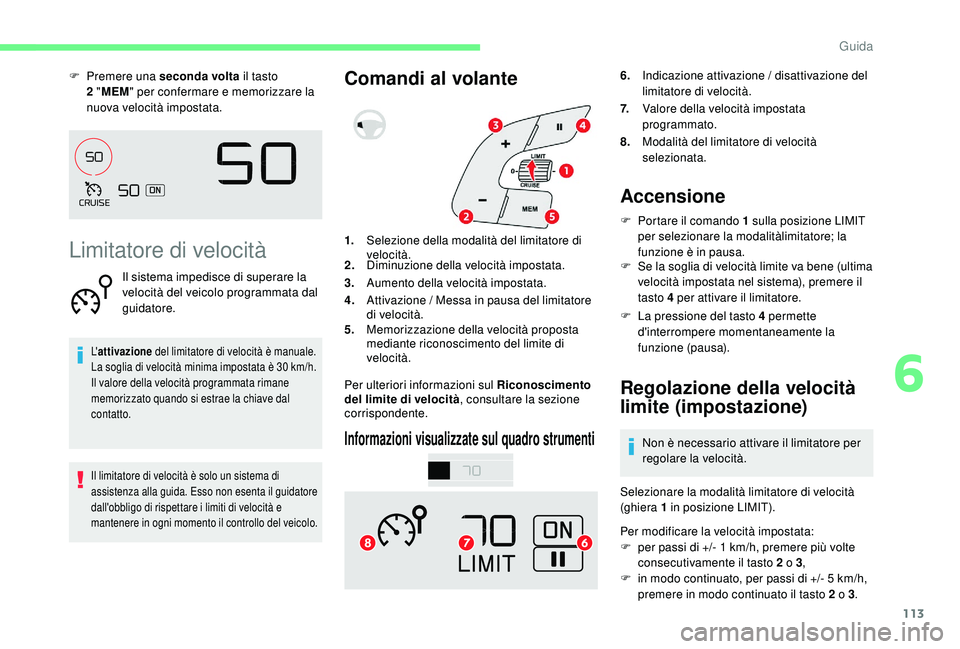

F Premere una seconda volta il tasto
2 "MEM " per confermare e memorizzare la
nuova velocità impostata.
Limitatore di velocità
Il sistema impedisce di superare la
velocità del veicolo programmata dal
guidatore.
L' attivazione del limitatore di velocità è manuale.
La soglia di velocità minima impostata è 30 km/h.
Il valore della velocità programmata rimane
memorizzato quando si estrae la chiave dal
contatto.
Il limitatore di velocità è solo un sistema di
assistenza alla guida. Esso non esenta il guidatore
dall'obbligo di rispettare i limiti di velocità e
mantenere in ogni momento il controllo del veicolo.
Comandi al volante
Informazioni visualizzate sul quadro strumenti
6. Indicazione attivazione / disattivazione del
limitatore di velocità.
7. Valore della velocità impostata
programmato.
8. Modalità del limitatore di velocità
selezionata.
Accensione
F Portare il comando 1 sulla posizione LIMIT
per selezionare la modalitàlimitatore; la
funzione è in pausa.
1.
Selezione della modalità del limitatore di
velocità.
2. Diminuzione della velocità impostata.
3. Aumento della velocità impostata.
4. Attivazione / Messa in pausa del limitatore
di velocità.
5. Memorizzazione della velocità proposta
mediante riconoscimento del limite di
velocità.
Per ulteriori informazioni sul Riconoscimento
del limite di velocità , consultare la sezione
corrispondente. F

S
e la soglia di velocità limite va bene (ultima
velocità impostata nel sistema), premere il
tasto 4 per attivare il limitatore.
F

L
a pressione del tasto 4 permette
d'interrompere momentaneamente la
funzione (pausa).
Regolazione della velocità
limite (impostazione)
Non è necessario attivare il limitatore per
regolare la velocità.
Selezionare la modalità limitatore di velocità
(ghiera 1 in posizione LIMIT).
Per modificare la velocità impostata:
F

p
er passi di +/- 1 km/h, premere più volte
consecutivamente il tasto 2 o 3 ,
F

i

n modo continuato, per passi di +/- 5 km/h,
premere in modo continuato il tasto 2 o 3 .
6
Guida

114

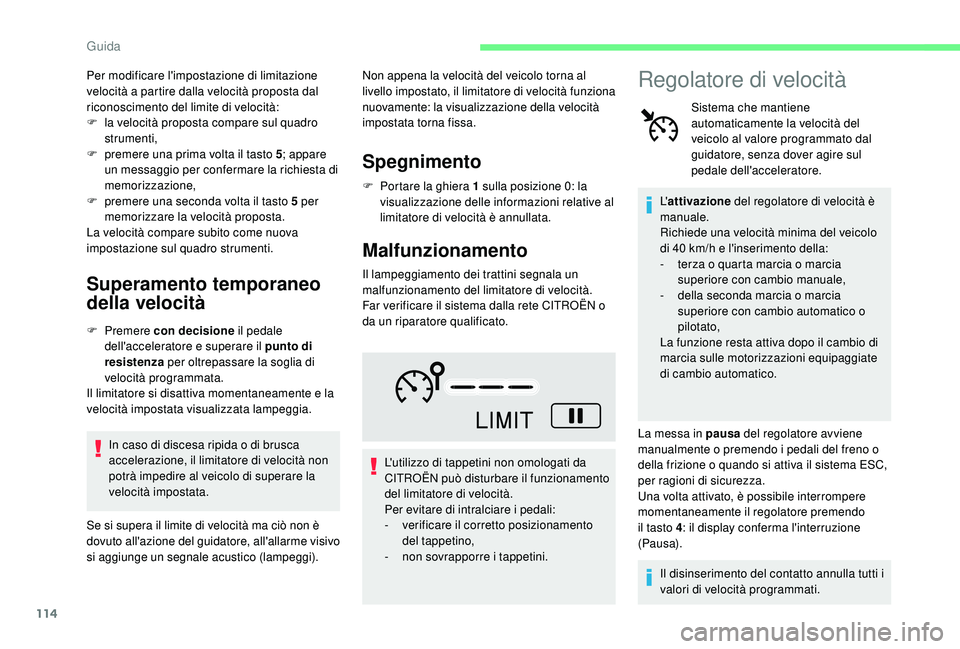

Per modificare l'impostazione di limitazione
velocità a partire dalla velocità proposta dal
riconoscimento del limite di velocità:
F
l
a velocità proposta compare sul quadro
strumenti,
F

p
remere una prima volta il tasto 5 ; appare
un messaggio per confermare la richiesta di
memorizzazione,
F

p
remere una seconda volta il tasto 5 per
memorizzare la velocità proposta.
La velocità compare subito come nuova
impostazione sul quadro strumenti.
Superamento temporaneo
della velocità
F Premere c on decisione il pedale
dell'acceleratore e superare il punto di
resistenza per oltrepassare la soglia di
velocità programmata.
Il limitatore si disattiva momentaneamente e la
velocità impostata visualizzata lampeggia.
In caso di discesa ripida o di brusca
accelerazione, il limitatore di velocità non
potrà impedire al veicolo di superare la
velocità impostata.
Se si supera il limite di velocità ma ciò non è
dovuto all'azione del guidatore, all'allarme visivo
si aggiunge un segnale acustico (lampeggi). Non appena la velocità del veicolo torna al
livello impostato, il limitatore di velocità funziona
nuovamente: la visualizzazione della velocità
impostata torna fissa.
Spegnimento
F Portare la ghiera 1 sulla posizione 0: la
visualizzazione delle informazioni relative al
limitatore di velocità è annullata.
Malfunzionamento
Il lampeggiamento dei trattini segnala un
malfunzionamento del limitatore di velocità.
Far verificare il sistema dalla rete CITROËN o
da un riparatore qualificato.
L'utilizzo di tappetini non omologati da
CITROËN può disturbare il funzionamento
del limitatore di velocità.
Per evitare di intralciare i pedali:
-

v
erificare il corretto posizionamento
del tappetino,
-

n
on sovrapporre i tappetini.
Regolatore di velocità
Sistema che mantiene
automaticamente la velocità del
veicolo al valore programmato dal
guidatore, senza dover agire sul
pedale dell'acceleratore.
L' attivazione del regolatore di velocità è
manuale.
Richiede una velocità minima del veicolo
di 40 km/h e l'inserimento della:
-

t

erza o quarta marcia o marcia
superiore con cambio manuale,
-

d

ella seconda marcia o marcia
superiore con cambio automatico o
pilotato,
La funzione resta attiva dopo il cambio di
marcia sulle motorizzazioni equipaggiate
di cambio automatico.
La messa in pausa del regolatore avviene
manualmente o premendo i pedali del freno o
della frizione o quando si attiva il sistema ESC,
per ragioni di sicurezza.
Una volta attivato, è possibile interrompere
momentaneamente il regolatore premendo
il tasto 4: il display conferma l'interruzione
(Pausa).
Il disinserimento del contatto annulla tutti i
valori di velocità programmati.
Guida

115

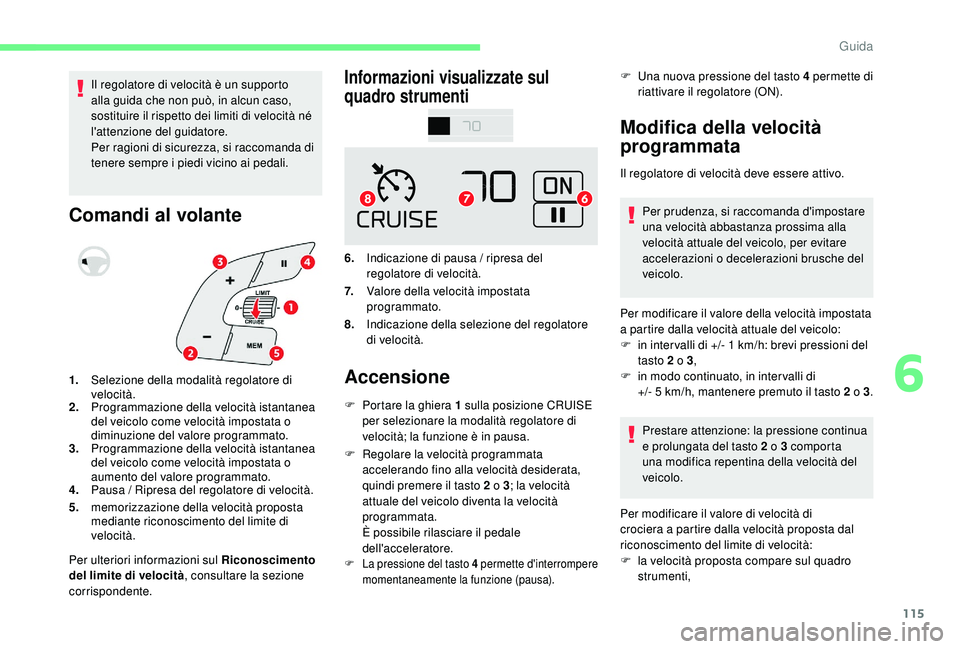

Il regolatore di velocità è un supporto
alla guida che non può, in alcun caso,
sostituire il rispetto dei limiti di velocità né
l'attenzione del guidatore.
Per ragioni di sicurezza, si raccomanda di
tenere sempre i piedi vicino ai pedali.
Comandi al volante
Per ulteriori informazioni sul Riconoscimento
del limite di velocità, consultare la sezione
corrispondente.
Informazioni visualizzate sul
quadro strumenti
6. Indicazione di pausa / ripresa del
regolatore di velocità.
7. Valore della velocità impostata
programmato.
8. Indicazione della selezione del regolatore
di velocità.
Accensione
F Portare la ghiera 1 sulla posizione CRUISE
per selezionare la modalità regolatore di
velocità; la funzione è in pausa.
F

R
egolare la velocità programmata
accelerando fino alla velocità desiderata,
quindi premere il tasto 2 o 3 ; la velocità
attuale del veicolo diventa la velocità
programmata.
È possibile rilasciare il pedale
dell'acceleratore.
F La pressione del tasto 4 permette d'interrompere momentaneamente la funzione (pausa).
F Una nuova pressione del tasto 4 permette di riattivare il regolatore (ON).
Modifica della velocità
programmata
Il regolatore di velocità deve essere attivo.
Per prudenza, si raccomanda d'impostare
una velocità abbastanza prossima alla
velocità attuale del veicolo, per evitare
accelerazioni o decelerazioni brusche del
veicolo.
1. Selezione della modalità regolatore di
velocità.
2. Programmazione della velocità istantanea
del veicolo come velocità impostata o
diminuzione del valore programmato.
3. Programmazione della velocità istantanea
del veicolo come velocità impostata o
aumento del valore programmato.
4. Pausa / Ripresa del regolatore di velocità.
5. memorizzazione della velocità proposta
mediante riconoscimento del limite di
velocità. Per modificare il valore della velocità impostata
a partire dalla velocità attuale del veicolo:
F

i
n inter valli di +/- 1 km/h: brevi pressioni del
tasto 2 o 3 ,
F

in
modo continuato, in intervalli di
+/-
5 km/h, mantenere premuto il tasto 2 o 3 .
Prestare attenzione: la pressione continua
e prolungata del tasto 2 o 3 comporta
una modifica repentina della velocità del
veicolo.
Per modificare il valore di velocità di
crociera a partire dalla velocità proposta dal
riconoscimento del limite di velocità:
F

l
a velocità proposta compare sul quadro
strumenti,
6
Guida

116

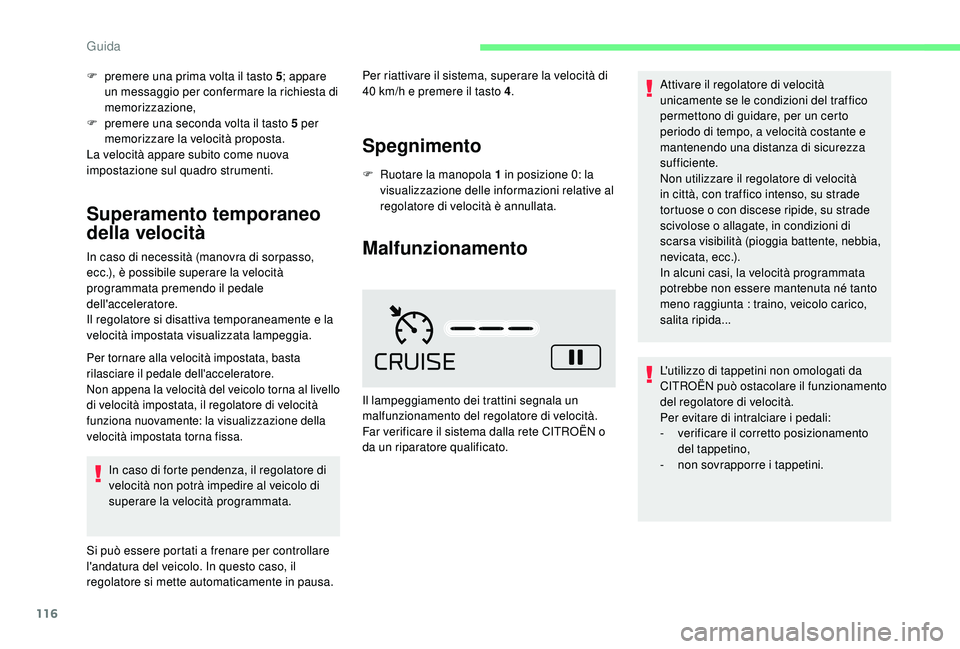

F premere una prima volta il tasto 5; appare
un messaggio per confermare la richiesta di
memorizzazione,
F

p
remere una seconda volta il tasto 5 per
memorizzare la velocità proposta.
La velocità appare subito come nuova
impostazione sul quadro strumenti.
Superamento temporaneo
della velocità
In caso di necessità (manovra di sorpasso,
ecc.), è possibile superare la velocità
programmata premendo il pedale
dell'acceleratore.
Il regolatore si disattiva temporaneamente e la
velocità impostata visualizzata lampeggia.
Per tornare alla velocità impostata, basta
rilasciare il pedale dell'acceleratore.
Non appena la velocità del veicolo torna al livello
di velocità impostata, il regolatore di velocità
funziona nuovamente: la visualizzazione della
velocità impostata torna fissa.
In caso di forte pendenza, il regolatore di
velocità non potrà impedire al veicolo di
superare la velocità programmata.
Si può essere portati a frenare per controllare
l'andatura del veicolo. In questo caso, il
regolatore si mette automaticamente in pausa. Per riattivare il sistema, superare la velocità di
40 km/h e premere il tasto 4
.
F
R
uotare la manopola 1 in posizione 0: la
visualizzazione delle informazioni relative al
regolatore di velocità è annullata.
Spegnimento
Malfunzionamento
Il lampeggiamento dei trattini segnala un
malfunzionamento del regolatore di velocità.
Far verificare il sistema dalla rete CITROËN o
da un riparatore qualificato. Attivare il regolatore di velocità
unicamente se le condizioni del traffico
permettono di guidare, per un certo
periodo di tempo, a velocità costante e
mantenendo una distanza di sicurezza
sufficiente.
Non utilizzare il regolatore di velocità
in città, con traffico intenso, su strade
tortuose o con discese ripide, su strade
scivolose o allagate, in condizioni di
scarsa visibilità (pioggia battente, nebbia,
nevicata, ecc.).
In alcuni casi, la velocità programmata
potrebbe non essere mantenuta né tanto
meno raggiunta : traino, veicolo carico,
salita ripida...
L'utilizzo di tappetini non omologati da
CITROËN può ostacolare il funzionamento
del regolatore di velocità.
Per evitare di intralciare i pedali:
-

v
erificare il corretto posizionamento
del tappetino,
-

n
on sovrapporre i tappetini.
Guida

117

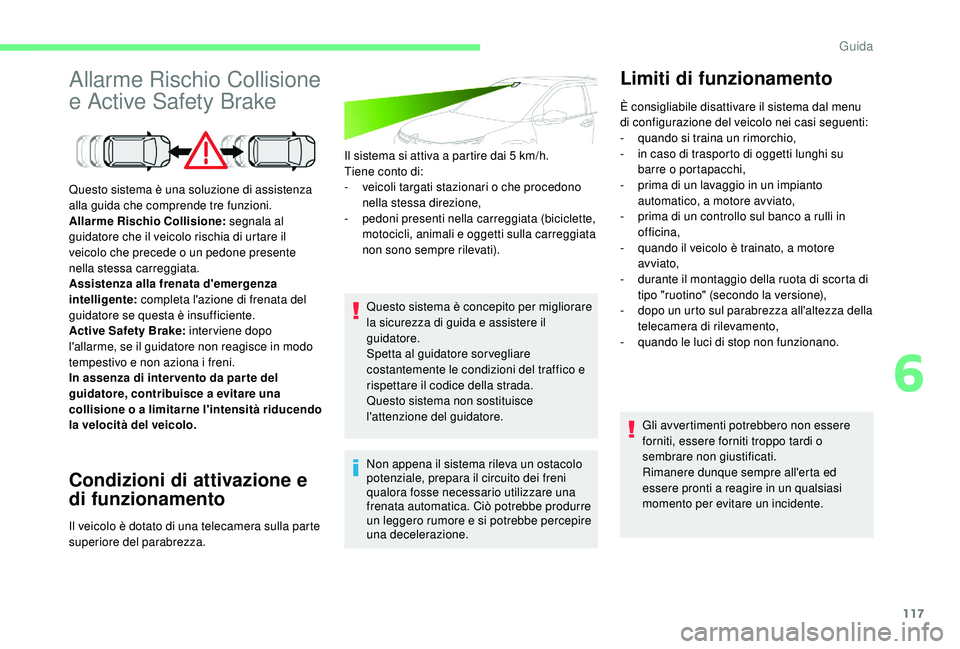

Allarme Rischio Collisione
e Active Safety Brake
Condizioni di attivazione e
di funzionamento
Il sistema si attiva a partire dai 5 km/h.
Tiene conto di:
-
v
eicoli targati stazionari o che procedono
nella stessa direzione,
-

p
edoni presenti nella carreggiata (biciclette,
motocicli, animali e oggetti sulla carreggiata
non sono sempre rilevati).
Questo sistema è concepito per migliorare
la sicurezza di guida e assistere il
guidatore.
Spetta al guidatore sorvegliare
costantemente le condizioni del traffico e
rispettare il codice della strada.
Questo sistema non sostituisce
l'attenzione del guidatore.
Non appena il sistema rileva un ostacolo
potenziale, prepara il circuito dei freni
qualora fosse necessario utilizzare una
frenata automatica. Ciò potrebbe produrre
un leggero rumore e si potrebbe percepire
una decelerazione.
Questo sistema è una soluzione di assistenza
alla guida che comprende tre funzioni.
Allarme Rischio Collisione:
segnala al
guidatore che il veicolo rischia di urtare il
veicolo che precede o un pedone presente
nella stessa carreggiata.
Assistenza alla frenata d'emergenza
intelligente: completa l'azione di frenata del
guidatore se questa è insufficiente.
Active Safety Brake: interviene dopo
l'allarme, se il guidatore non reagisce in modo
tempestivo e non aziona i freni.
In assenza di inter vento da par te del
guidatore, contribuisce a evitare una
collisione o a limitarne l'intensità riducendo
la velocità del veicolo.
Il veicolo è dotato di una telecamera sulla parte
superiore del parabrezza. È consigliabile disattivare il sistema dal menu
di configurazione del veicolo nei casi seguenti:
-

q
uando si traina un rimorchio,
- i n caso di trasporto di oggetti lunghi su
barre o portapacchi,
-

p
rima di un lavaggio in un impianto
automatico, a motore avviato,
-

p
rima di un controllo sul banco a rulli in
officina,
-

q
uando il veicolo è trainato, a motore
avviato,
-

d
urante il montaggio della ruota di scorta di
tipo "ruotino" (secondo la versione),
-

d
opo un urto sul parabrezza all'altezza della
telecamera di rilevamento,
-

q
uando le luci di stop non funzionano.
Gli avvertimenti potrebbero non essere
forniti, essere forniti troppo tardi o
sembrare non giustificati.
Rimanere dunque sempre all'erta ed
essere pronti a reagire in un qualsiasi
momento per evitare un incidente.
Limiti di funzionamento
6
Guida

118

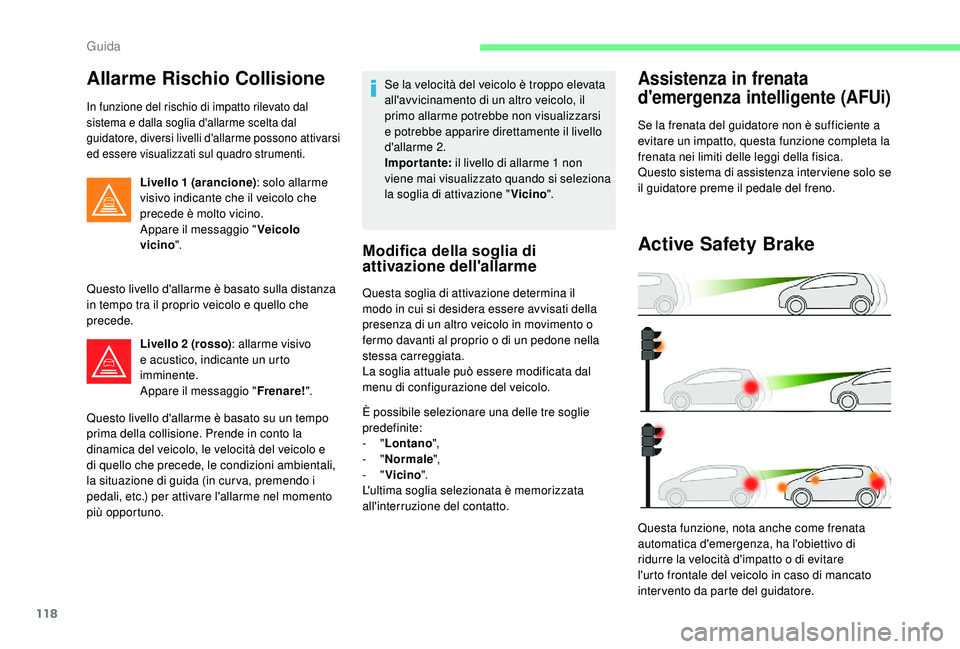

Allarme Rischio Collisione
In funzione del rischio di impatto rilevato dal
sistema e dalla soglia d'allarme scelta dal
guidatore, diversi livelli d'allarme possono attivarsi
ed essere visualizzati sul quadro strumenti.
Livello 1 (arancione): solo allarme
visivo indicante che il veicolo che
precede è molto vicino.
Appare il messaggio " Veicolo
vicino ".
Questo livello d'allarme è basato sulla distanza
in tempo tra il proprio veicolo e quello che
precede. Livello 2 (rosso) : allarme visivo
e acustico, indicante un urto
imminente.
Appare il messaggio " Frenare!".
Questo livello d'allarme è basato su un tempo
prima della collisione. Prende in conto la
dinamica del veicolo, le velocità del veicolo e
di quello che precede, le condizioni ambientali,
la situazione di guida (in cur va, premendo i
pedali, etc.) per attivare l'allarme nel momento
più opportuno. Se la velocità del veicolo è troppo elevata
all'avvicinamento di un altro veicolo, il
primo allarme potrebbe non visualizzarsi
e potrebbe apparire direttamente il livello
d'allarme 2.
Impor tante:
il livello di allarme 1 non
viene mai visualizzato quando si seleziona
la soglia di attivazione " Vicino".
Modifica della soglia di
attivazione dell'allarme
Questa soglia di attivazione determina il
modo in cui si desidera essere avvisati della
presenza di un altro veicolo in movimento o
fermo davanti al proprio o di un pedone nella
stessa carreggiata.
La soglia attuale può essere modificata dal
menu di configurazione del veicolo.
È possibile selezionare una delle tre soglie
predefinite:
-
"Lontano ",
-
"Normale ",
-
"Vicino ".
L'ultima soglia selezionata è memorizzata
all'interruzione del contatto.
Assistenza in frenata
d'emergenza intelligente (AFUi)
Se la frenata del guidatore non è sufficiente a
evitare un impatto, questa funzione completa la
frenata nei limiti delle leggi della fisica.
Questo sistema di assistenza inter viene solo se
il guidatore preme il pedale del freno.
Active Safety Brake
Questa funzione, nota anche come frenata
automatica d'emergenza, ha l'obiettivo di
ridurre la velocità d'impatto o di evitare
l'urto frontale del veicolo in caso di mancato
inter vento da parte del guidatore.
Guida
