CITROEN C4 CACTUS 2019 Manuales de Empleo (in Spanish)

19

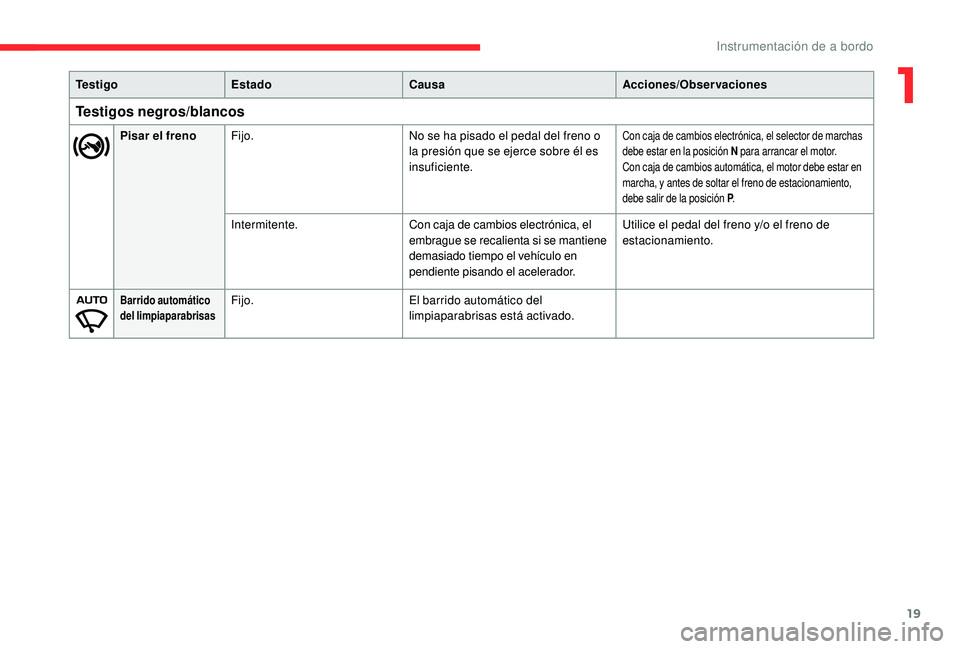

Pisar el frenoFijo. No se ha pisado el pedal del freno o
la presión que se ejerce sobre él es
insuficiente.Con caja de cambios electrónica, el selector de marchas
debe estar en la posición N para arrancar el motor.
Con caja de cambios automática, el motor debe estar en
marcha, y antes de soltar el freno de estacionamiento,
debe salir de la posición P .
Intermitente. Con caja de cambios electrónica, el
embrague se recalienta si se mantiene
demasiado tiempo el vehículo en
pendiente pisando el acelerador. Utilice el pedal del freno y/o el freno de
estacionamiento.
Barrido automático
del limpiaparabrisasFijo.
El barrido automático del
limpiaparabrisas está activado.
Te s t i g o
Estado Causa Acciones/Observaciones
Testigos negros/blancos
1
Instrumentación de a bordo

20

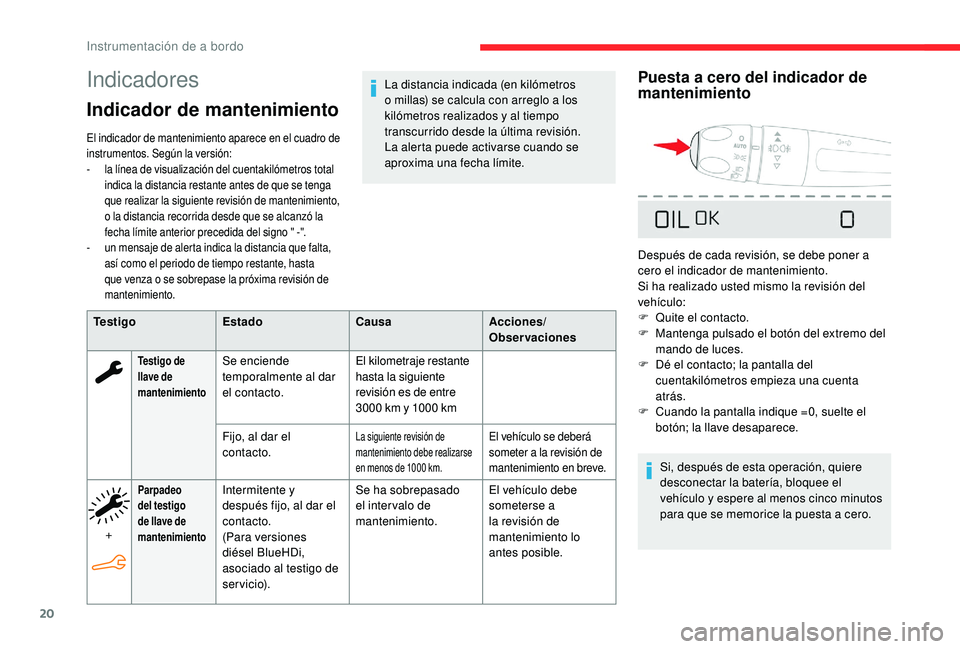

Indicadores
Indicador de mantenimiento
El indicador de mantenimiento aparece en el cuadro de
instrumentos. Según la versión:
-
l
a línea de visualización del cuentakilómetros total
indica la distancia restante antes de que se tenga
que realizar la siguiente revisión de mantenimiento,
o la distancia recorrida desde que se alcanzó la
fecha límite anterior precedida del signo " -".
-

u
n mensaje de alerta indica la distancia que falta,
así como el periodo de tiempo restante, hasta
que venza o se sobrepase la próxima revisión de
mantenimiento.
Te s t i g o Estado CausaAcciones/
Observaciones
Testigo de
llave de
mantenimientoSe enciende
temporalmente al dar
el contacto.El kilometraje restante
hasta la siguiente
revisión es de entre
3000
km y 1000 km
Fijo, al dar el
contacto.
La siguiente revisión de
mantenimiento debe realizarse
en menos de 1000
km.El vehículo se deberá
someter a la revisión de
mantenimiento en breve.
+
Parpadeo
del testigo
de llave de
mantenimientoIntermitente y
después fijo, al dar el
contacto.
(Para versiones
diésel BlueHDi,
asociado al testigo de
servicio). Se ha sobrepasado
el inter valo de
mantenimiento.
El vehículo debe
someterse a
la revisión de
mantenimiento lo
antes posible.
La distancia indicada (en kilómetros
o millas) se calcula con arreglo a los
kilómetros realizados y al tiempo
transcurrido desde la última revisión.
La alerta puede activarse cuando se
aproxima una fecha límite.
Puesta a cero del indicador de
mantenimiento
Después de cada revisión, se debe poner a
cero el indicador de mantenimiento.
Si ha realizado usted mismo la revisión del
vehículo:
F

Qu
ite el contacto.
F

M
antenga pulsado el botón del extremo del
mando de luces.
F

D
é el contacto; la pantalla del
cuentakilómetros empieza una cuenta
atrás.
F

C
uando la pantalla indique =0, suelte el
botón; la llave desaparece.
Si, después de esta operación, quiere
desconectar la batería, bloquee el
vehículo y espere al menos cinco minutos
para que se memorice la puesta a cero.
Instrumentación de a bordo

21
F En el menú Conducción/Vehículo , seleccione la pestaña
" Funciones de conducción " y
luego " Diagnóstico ".
La información sobre el mantenimiento se
muestra en la pantalla.

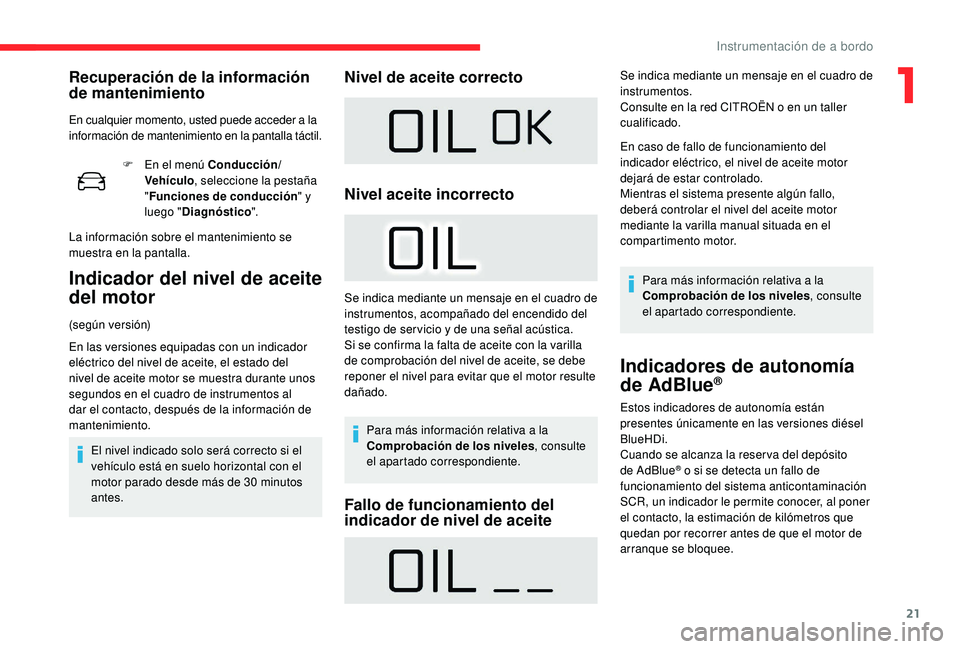

Indicador del nivel de aceite
del motor
(según versión)
En las versiones equipadas con un indicador
eléctrico del nivel de aceite, el estado del
nivel de aceite motor se muestra durante unos
segundos en el cuadro de instrumentos al
dar el contacto, después de la información de
mantenimiento. El nivel indicado solo será correcto si el
vehículo está en suelo horizontal con el
motor parado desde más de 30
minutos
antes.
Nivel de aceite correcto
Nivel aceite incorrecto
Se indica mediante un mensaje en el cuadro de
instrumentos, acompañado del encendido del
testigo de ser vicio y de una señal acústica.
Si se confirma la falta de aceite con la varilla
de comprobación del nivel de aceite, se debe
reponer el nivel para evitar que el motor resulte
dañado.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.
Fallo de funcionamiento del
indicador de nivel de aceite
Se indica mediante un mensaje en el cuadro de
instrumentos.
Consulte en la red CITROËN o en un taller
cualificado.
En caso de fallo de funcionamiento del
indicador eléctrico, el nivel de aceite motor
dejará de estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.Recuperación de la información
de mantenimiento
En cualquier momento, usted puede acceder a la
información de mantenimiento en la pantalla táctil.
Indicadores de autonomía
de AdBlue®
Estos indicadores de autonomía están
presentes únicamente en las versiones diésel
BlueHDi.
Cuando se alcanza la reser va del depósito
de AdBlue
® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
1
Instrumentación de a bordo

22
Autonomía comprendida entre los 2400 y
los 600 km (1.6 BlueHDi Euro 6.1 ) Autonomía comprendida entre 800
y 100 km
(1.5 BlueHDi Euro 6.2 )

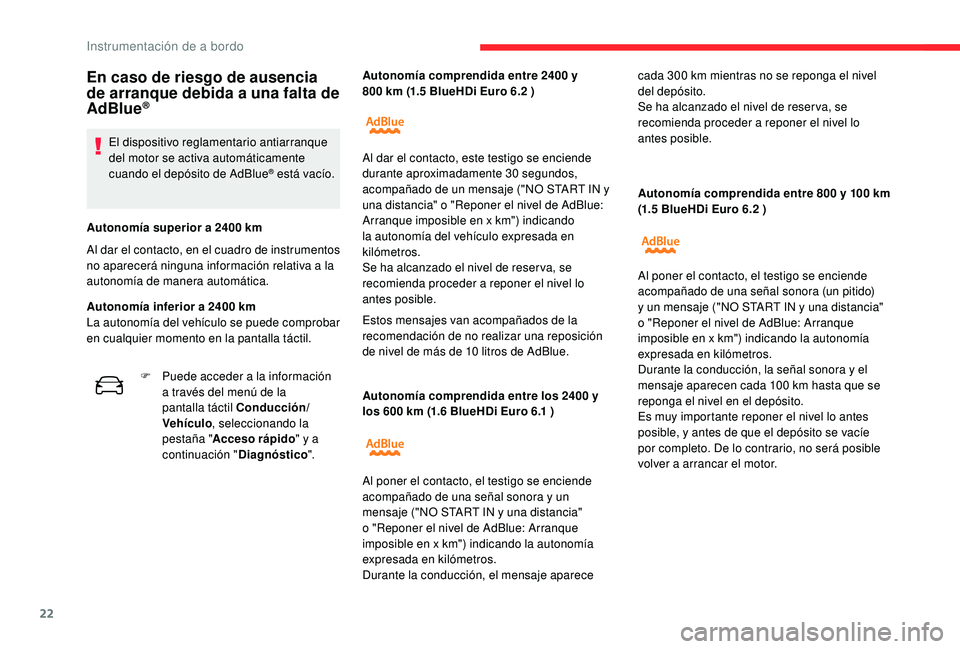

En caso de riesgo de ausencia
de arranque debida a una falta de
AdBlue
®
El dispositivo reglamentario antiarranque
del motor se activa automáticamente
cuando el depósito de AdBlue
® está vacío.
Autonomía superior a 2400

km
Al dar el contacto, en el cuadro de instrumentos
no aparecerá ninguna información relativa a la
autonomía de manera automática.
Autonomía inferior a 2400

km
La autonomía del vehículo se puede comprobar
en cualquier momento en la pantalla táctil. Autonomía comprendida entre 2400


y
800 km (1.5 BlueHDi Euro 6.2 )
Estos mensajes van acompañados de la
recomendación de no realizar una reposición
de nivel de más de 10 litros de AdBlue.
F

P

uede acceder a la información
a través del menú de la
pantalla táctil Conducción/
Vehículo , seleccionando la
pestaña " Acceso rápido " y a
continuación " Diagnóstico".Al dar el contacto, este testigo se enciende
durante aproximadamente 30 segundos,
acompañado de un mensaje ("NO START IN y
una distancia" o "Reponer el nivel de AdBlue:
Arranque imposible en x km") indicando
la autonomía del vehículo expresada en
kilómetros.
Se ha alcanzado el nivel de reser va, se
recomienda proceder a reponer el nivel lo
antes posible.
Al poner el contacto, el testigo se enciende
acompañado de una señal sonora y un
mensaje ("NO START IN y una distancia"
o "Reponer el nivel de AdBlue: Arranque
imposible en x km") indicando la autonomía
expresada en kilómetros.
Durante la conducción, el mensaje aparece cada 300
km mientras no se reponga el nivel
del depósito.
Se ha alcanzado el nivel de reser va, se
recomienda proceder a reponer el nivel lo
antes posible.
Al poner el contacto, el testigo se enciende
acompañado de una señal sonora (un pitido)
y un mensaje ("NO START IN y una distancia"
o "Reponer el nivel de AdBlue: Arranque
imposible en x km") indicando la autonomía
expresada en kilómetros.
Durante la conducción, la señal sonora y el
mensaje aparecen cada 100
km hasta que se
reponga el nivel en el depósito.
Es muy importante reponer el nivel lo antes
posible, y antes de que el depósito se vacíe
por completo. De lo contrario, no será posible
volver a arrancar el motor.
Instrumentación de a bordo

23

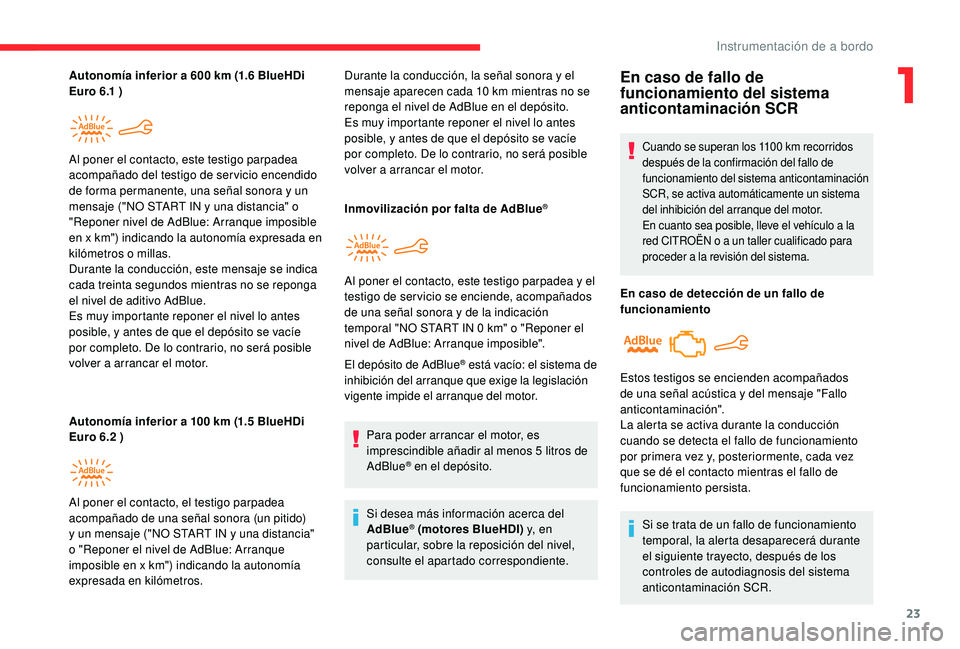

Autonomía inferior a 600 km (1.6 BlueHDi
E uro 6.1 )
Autonomía inferior a 100
km (1.5 BlueHDi
Euro 6.2 ) Al poner el contacto, este testigo parpadea
acompañado del testigo de servicio encendido
de forma permanente, una señal sonora y un
mensaje ("NO START IN y una distancia" o
"Reponer nivel de AdBlue: Arranque imposible
en x km") indicando la autonomía expresada en
kilómetros o millas.
Durante la conducción, este mensaje se indica
cada treinta segundos mientras no se reponga
el nivel de aditivo AdBlue.
Es muy importante reponer el nivel lo antes
posible, y antes de que el depósito se vacíe
por completo. De lo contrario, no será posible
volver a arrancar el motor.
Al poner el contacto, el testigo parpadea
acompañado de una señal sonora (un pitido)
y un mensaje ("NO START IN y una distancia"
o "Reponer el nivel de AdBlue: Arranque
imposible en x km") indicando la autonomía
expresada en kilómetros. Durante la conducción, la señal sonora y el
mensaje aparecen cada 10
km mientras no se
reponga el nivel de AdBlue en el depósito.
Es muy importante reponer el nivel lo antes
posible, y antes de que el depósito se vacíe
por completo. De lo contrario, no será posible
volver a arrancar el motor.
Inmovilización por falta de AdBlue
®
Al poner el contacto, este testigo parpadea y el
testigo de servicio se enciende, acompañados
de una señal sonora y de la indicación
temporal "NO START IN 0
km" o "Reponer el
nivel de AdBlue: Arranque imposible".
El depósito de AdBlue
® está vacío: el sistema de
inhibición del arranque que exige la legislación
vigente impide el arranque del motor.
Para poder arrancar el motor, es
imprescindible añadir al menos 5


litros de
AdBlue
® en el depósito.
Si desea más información acerca del
AdBlue
® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
En caso de fallo de
funcionamiento del sistema
anticontaminación SCR
Cuando se superan los 1100 km recorridos
d espués de la confirmación del fallo de
funcionamiento del sistema anticontaminación
SCR, se activa automáticamente un sistema
del inhibición del arranque del motor.
En cuanto sea posible, lleve el vehículo a la
red CITROËN o a un taller cualificado para
proceder a la revisión del sistema.
En caso de detección de un fallo de
funcionamiento
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Estos testigos se encienden acompañados
de una señal acústica y del mensaje "Fallo
anticontaminación".
La alerta se activa durante la conducción
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se dé el contacto mientras el fallo de
funcionamiento persista.
1
Instrumentación de a bordo

24
Durante la conducción, el mensaje aparece
cada treinta segundos mientras el fallo de
funcionamiento del sistema anticontaminación
SCR persista.
La alerta se repite al dar el contacto.
Acuda a la red CITROËN o a un taller
cualificado lo antes posible.
De lo contrario, no podrá volver a arrancar el
vehículo.
Arranque inhibido
Ha superado el límite de conducción autorizado:
el dispositivo de inhibición de arranque del
motor inhibe el arranque del motor.
Para poder arrancar el motor, deberá acudir a
la red CITROËN o a un taller cualificado.

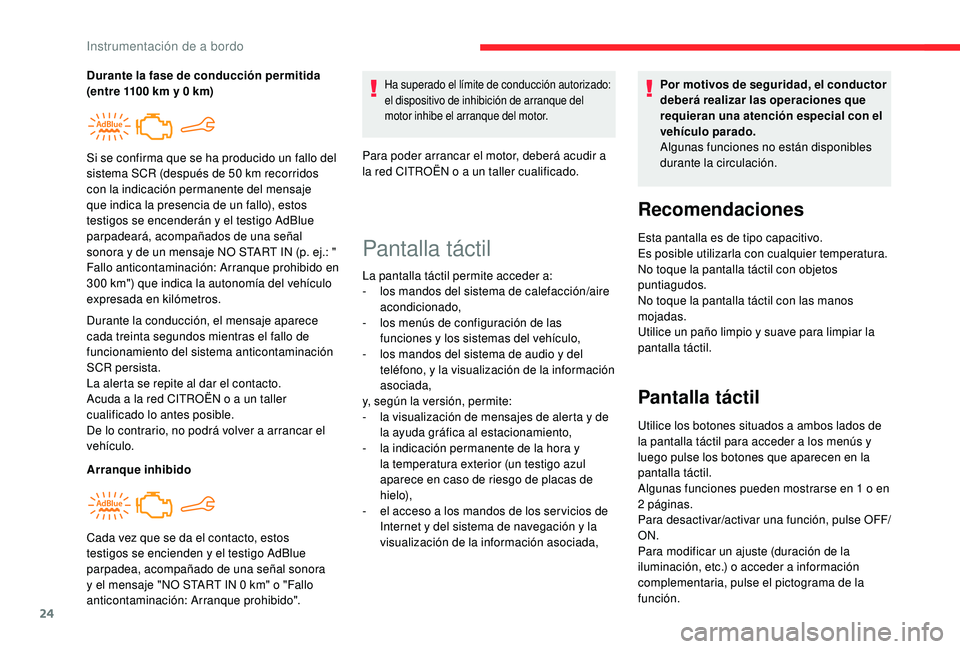

Durante la fase de conducción permitida
(entre 1100

km y 0

km)
Si se confirma que se ha producido un fallo del
sistema SCR (después de 50

km recorridos
con la indicación permanente del mensaje
que indica la presencia de un fallo), estos
testigos se encenderán y el testigo AdBlue
parpadeará, acompañados de una señal
sonora y de un mensaje NO START IN (p. ej.: "
Fallo anticontaminación: Arranque prohibido en
300

km") que indica la autonomía del vehículo
expresada en kilómetros.
Cada vez que se da el contacto, estos
testigos se encienden y el testigo AdBlue
parpadea, acompañado de una señal sonora
y el mensaje "NO START IN 0

km" o "Fallo
anticontaminación: Arranque prohibido".
Pantalla táctil
La pantalla táctil permite acceder a:
- l os mandos del sistema de calefacción/aire
acondicionado,
-

l
os menús de configuración de las
funciones y los sistemas del vehículo,
-

l
os mandos del sistema de audio y del
teléfono, y la visualización de la información
asociada,
y, según la versión, permite:
-

l
a visualización de mensajes de alerta y de
la ayuda gráfica al estacionamiento,
-

l
a indicación permanente de la hora y
la temperatura exterior (un testigo azul
aparece en caso de riesgo de placas de
hielo),
-

e
l acceso a los mandos de los ser vicios de
Internet y del sistema de navegación y la
visualización de la información asociada, Por motivos de seguridad, el conductor
deberá realizar las operaciones que
requieran una atención especial con el
vehículo parado.
Algunas funciones no están disponibles
durante la circulación.
Recomendaciones
Esta pantalla es de tipo capacitivo.
Es posible utilizarla con cualquier temperatura.
No toque la pantalla táctil con objetos
puntiagudos.
No toque la pantalla táctil con las manos
mojadas.
Utilice un paño limpio y suave para limpiar la
pantalla táctil.
Pantalla táctil
Utilice los botones situados a ambos lados de
la pantalla táctil para acceder a los menús y
luego pulse los botones que aparecen en la
pantalla táctil.
Algunas funciones pueden mostrarse en 1
o en
2


páginas.
Para desactivar/activar una función, pulse OFF/
ON.
Para modificar un ajuste (duración de la
iluminación, etc.) o acceder a información
complementaria, pulse el pictograma de la
función.
Instrumentación de a bordo

25

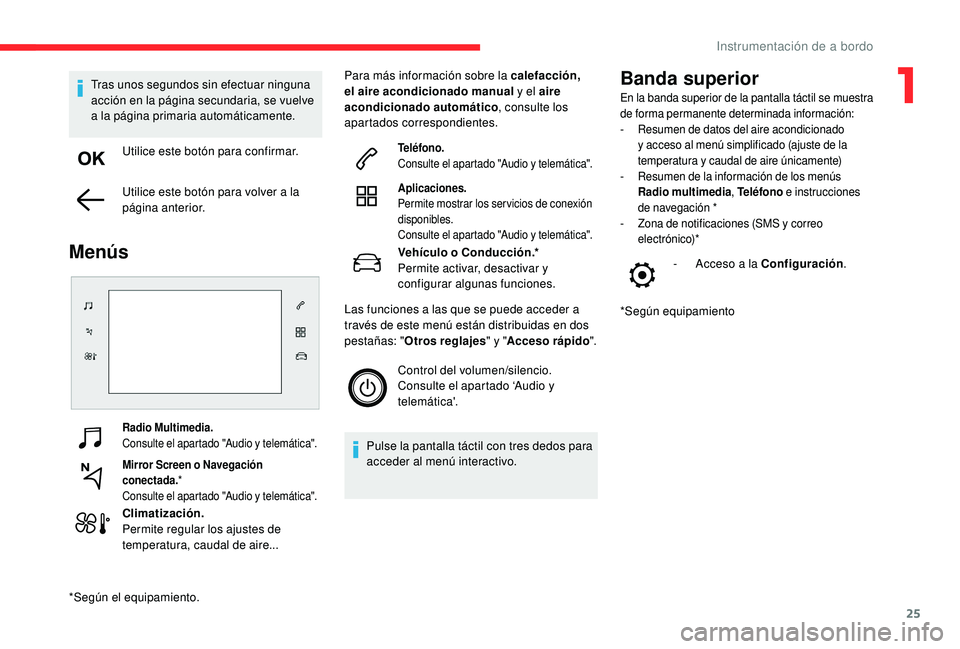

Radio Multimedia.
Consulte el apartado "Audio y telemática".
Mirror Screen o Navegación
conectada.*
Consulte el apartado "Audio y telemática".
Climatización.
Permite regular los ajustes de
temperatura, caudal de aire... Para más información sobre la calefacción,
el aire acondicionado manual
y el aire
acondicionado automático , consulte los
apartados correspondientes.
Teléfono.
Consulte el apartado "Audio y telemática".
Aplicaciones.
Permite mostrar los servicios de conexión
disponibles.
Consulte el apartado "Audio y telemática".
Vehículo o Conducción.*
Permite activar, desactivar y
configurar algunas funciones.
Las funciones a las que se puede acceder a
través de este menú están distribuidas en dos
pestañas: " Otros reglajes " y "Acceso rápido ".
Control del volumen/silencio.
Consulte el apartado ‘Audio y
telemática'.
Pulse la pantalla táctil con tres dedos para
acceder al menú interactivo.
Banda superior
*Según equipamiento -
A
cceso a la Configuración
.
Tras unos segundos sin efectuar ninguna
acción en la página secundaria, se vuelve
a la página primaria automáticamente.
Utilice este botón para confirmar.
Utilice este botón para volver a la
página anterior.
Menús
*Según el equipamiento.
En la banda superior de la pantalla táctil se muestra
de forma permanente determinada información:
-
R
esumen de datos del aire acondicionado
y acceso al menú simplificado (ajuste de la
temperatura y caudal de aire únicamente)
-

R
esumen de la información de los menús
Radio multimedia , Teléfono e instrucciones
de navegación *
-

Z
ona de notificaciones (SMS y correo
electrónico)*
1
Instrumentación de a bordo

26
Las funciones están agrupadas en 4 familias.
F amilias Funciones
" Estacionamiento "-
"Limpialuneta asociado a la marcha atrás ": activación/desactivación
del limpialuneta activado con la marcha atrás.
-
"Plegado automático de los retrovisores ": activación/desactivación
del plegado/despliegue de los retrovisores exteriores al bloquear/
desbloquear.
" Faros " -
"Iluminación de acompañamiento ": activación/desactivación de la
iluminación de acompañamiento automática.
-
"Iluminación de acogida ": activación/desactivación de la iluminación
de acogida exterior.
-
"Luces diurnas ": (según país de comercialización).
-
"Faros direccionales ": activación/desactivación de la iluminación
estática de intersección.
" Confort "-
"Desbloqueo: solo maletero ": activación/desactivación del
desbloqueo selectivo del portón trasero.
" Seguridad "-
"Detección de falta de atención ": activación/desactivación del sistema de
detección de falta de atención del conductor.
-
"Indicación velocidad recomendada ": activación/desactivación de la
indicación del límite de velocidad.
-
"Aler ta de riesgo de colisión y frenada auto. ": activación/desactivación
de la alerta de riesgo de colisión y frenada automática de emergencia.
-
"Vigilancia ángulos muertos ": activación/desactivación de la vigilancia
de los ángulos muertos.
Pestaña "Funciones de conducción "
FunciónComentarios
Park Assist Activación de la
función.
Stop & Star t Activación/
desactivación de la
función.
Ayuda al
estacionamiento Activación/
desactivación de la
función.
Antipatinado Activación/
desactivación de la
función.
Vigilancia
ángulos
muertos Activación/
desactivación de la
función.
Inicialización
del inflado
insuficiente Inicialización del
sistema de detección
de inflado insuficiente.
Diagnóstico Lista de las alertas
activas.
Menú "Vehículo "/Menú
" Conducción "
Pestaña "Ajustes del vehículo "
Para más información sobre alguna de
estas funciones, consulte el apartado
correspondiente.
Instrumentación de a bordo

27

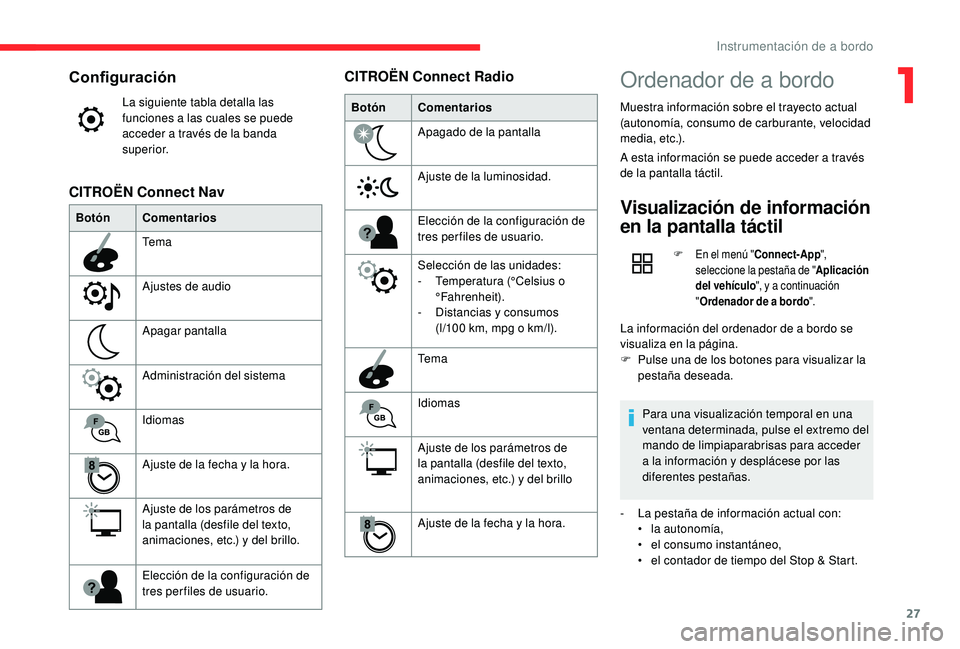

Configuración
La siguiente tabla detalla las
funciones a las cuales se puede
acceder a través de la banda
superior.
Botón Comentarios
Tema
Ajustes de audio
Apagar pantalla
Administración del sistema
Idiomas
Ajuste de la fecha y la hora.
Ajuste de los parámetros de
la pantalla (desfile del texto,
animaciones, etc.) y del brillo.
Elección de la configuración de
tres per files de usuario.
CITROËN Connect Nav
BotónComentarios
Apagado de la pantalla
Ajuste de la luminosidad.
Elección de la configuración de
tres per files de usuario.
Selección de las unidades:
-

T
emperatura (°Celsius o
°Fahrenheit).
-

D
istancias y consumos
(l/100
km, mpg o km/l).
Tema
Idiomas
Ajuste de los parámetros de
la pantalla (desfile del texto,
animaciones, etc.) y del brillo
Ajuste de la fecha y la hora.
CITROËN Connect RadioOrdenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
m e d i a , e t c .) .
A esta información se puede acceder a través
de la pantalla táctil.
Visualización de información
en la pantalla táctil
F En el menú " Connect-App",
seleccione la pestaña de " Aplicación
del vehículo ", y a continuación
" Ordenador de a bordo ".
La información del ordenador de a bordo se
visualiza en la página.
F

P
ulse una de los botones para visualizar la
pestaña deseada.
Para una visualización temporal en una
ventana determinada, pulse el extremo del
mando de limpiaparabrisas para acceder
a la información y desplácese por las
diferentes pestañas.
-

L
a pestaña de información actual con:
•

l
a autonomía,
•

e
l consumo instantáneo,
•

e
l contador de tiempo del Stop & Start.
1
Instrumentación de a bordo

28
- La pestaña del cuentakilómetros parcial "1" con:
• l a velocidad media,
•

e
l consumo medio,
•

l
a distancia recorrida con el primer
cuentakilómetros parcial.
- La pestaña del cuentakilómetros parcial " 2" con:
• l a velocidad media,
•

e
l consumo medio,
•

l
a distancia recorrida con el segundo
cuentakilómetros parcial.
Puesta a cero del cuentakilómetros parcial
F Cuando el trayecto deseado aparezca en pantalla, pulse la tecla Puesta a cero o el
extremo del mando del limpiaparabrisas hasta
que aparezcan ceros.
Los cuentakilómetros parciales 1

y 2


so
n
independientes.
Por ejemplo, el cuentakilómetros parcial 1

s
e puede
utilizar para los cálculos diarios, y el cuentakilómetros
parcial 2

par
a los cálculos mensuales.
Algunas definiciones…
Autonomía
(k m)Número de kilómetros que se
pueden recorrer con el carburante
que queda en el depósito (en
función del consumo medio de los
últimos kilómetros recorridos). Este valor puede variar después de un
cambio del estilo de conducción o de relieve
que ocasione una variación significativa del
consumo de carburante instantáneo.
Cuando la autonomía es inferior a 30 km
aparecen unos guiones.
Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100

km.
Si aparecen guiones de manera permanente
durante la circulación en lugar de las cifras, consulte
con la red CITROËN o un taller cualificado.
Consumo de carburante instantáneo
(l/100 km o km/l o mpg)
C alculado en los últimos segundos
transcurridos.
Esta función solo se indica cuando el
vehículo supera la velocidad de 30
km/h.
Consumo de carburante medio
(l/100 km o km/l o mpg)C alculado desde de la última puesta
a cero del cuentakilómetros parcial.
Velocidad media
(km/h o mph)
Calculada desde de la última puesta
a cero del cuentakilómetros parcial.
Distancia recorrida
(km o millas)Calculada desde de la última puesta
a cero del cuentakilómetros parcial.
Contador de tiempo Stop & Star t
(minutos/segundos u horas/minutos)
Un contador de tiempo acumula las duraciones
de puesta en modo STOP durante el trayecto.
El contador se pone a cero al dar el contacto.
Cuentakilómetros
Los kilometrajes total y parcial se muestran
durante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
Instrumentación de a bordo
