CITROEN C4 CACTUS 2019 Omistajan Käsikirjat (in Finnish)

159

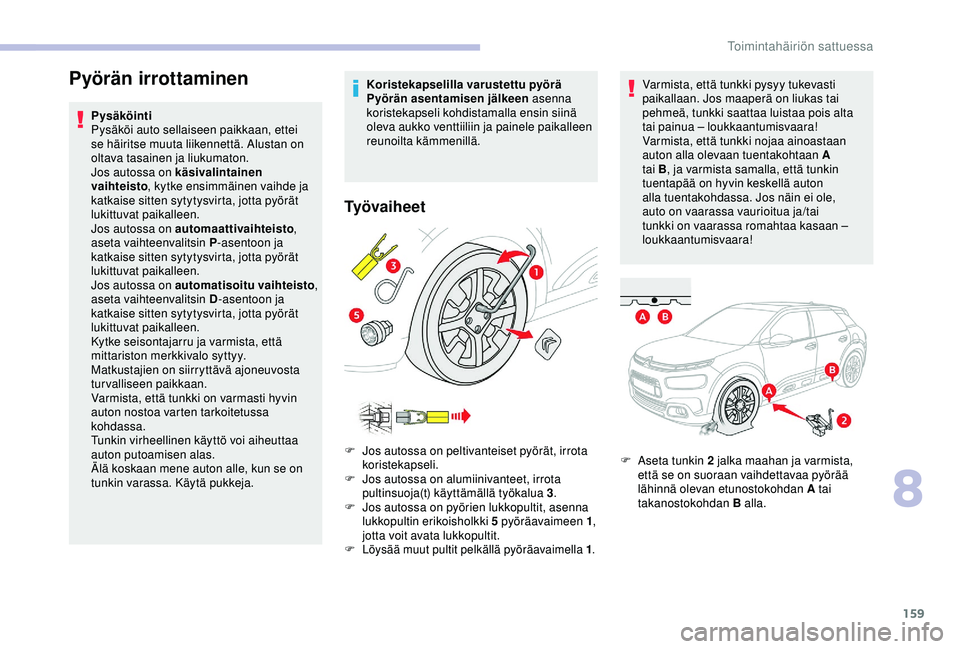

Pyörän irrottaminen
Pysäköinti
Pysäköi auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Alustan on
oltava tasainen ja liukumaton.
Jos autossa on käsivalintainen
vaihteisto, kytke ensimmäinen vaihde ja
katkaise sitten sytytysvirta, jotta pyörät
lukittuvat paikalleen.
Jos autossa on automaattivaihteisto ,
aseta vaihteenvalitsin P -asentoon ja
katkaise sitten sytytysvirta, jotta pyörät
lukittuvat paikalleen.
Jos autossa on automatisoitu vaihteisto ,
aseta vaihteenvalitsin D -asentoon ja
katkaise sitten sytytysvirta, jotta pyörät
lukittuvat paikalleen.
Kytke seisontajarru ja varmista, että
mittariston merkkivalo syttyy.
Matkustajien on siirryttävä ajoneuvosta
turvalliseen paikkaan.
Varmista, että tunkki on varmasti hyvin
auton nostoa varten tarkoitetussa
kohdassa.
Tunkin virheellinen käyttö voi aiheuttaa
auton putoamisen alas.
Älä koskaan mene auton alle, kun se on
tunkin varassa. Käytä pukkeja. Koristekapselilla varustettu pyörä
Pyörän asentamisen jälkeen
asenna
koristekapseli kohdistamalla ensin siinä
oleva aukko venttiiliin ja painele paikalleen
reunoilta kämmenillä.
Ty ö v a i h e e t
F Jos autossa on peltivanteiset pyörät, irrota koristekapseli.
F

J
os autossa on alumiinivanteet, irrota
pultinsuoja(t) käyttämällä työkalua 3 .
F

J
os autossa on pyörien lukkopultit, asenna
lukkopultin erikoisholkki 5 pyöräavaimeen 1 ,
jotta voit avata lukkopultit.
F Löysää muut pultit pelkällä pyöräavaimella 1 .
Varmista, että tunkki pysyy tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta
tai painua – loukkaantumisvaara!
Varmista, että tunkki nojaa ainoastaan
auton alla olevaan tuentakohtaan A
tai B, ja varmista samalla, että tunkin
tuentapää on hyvin keskellä auton
alla tuentakohdassa. Jos näin ei ole,
auto on vaarassa vaurioitua ja/tai
tunkki on vaarassa romahtaa kasaan –
loukkaantumisvaara!
F

A
seta tunkin 2 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää
lähinnä olevan etunostokohdan A tai
takanostokohdan B alla.
8
Toimintahäiriön sattuessa

160

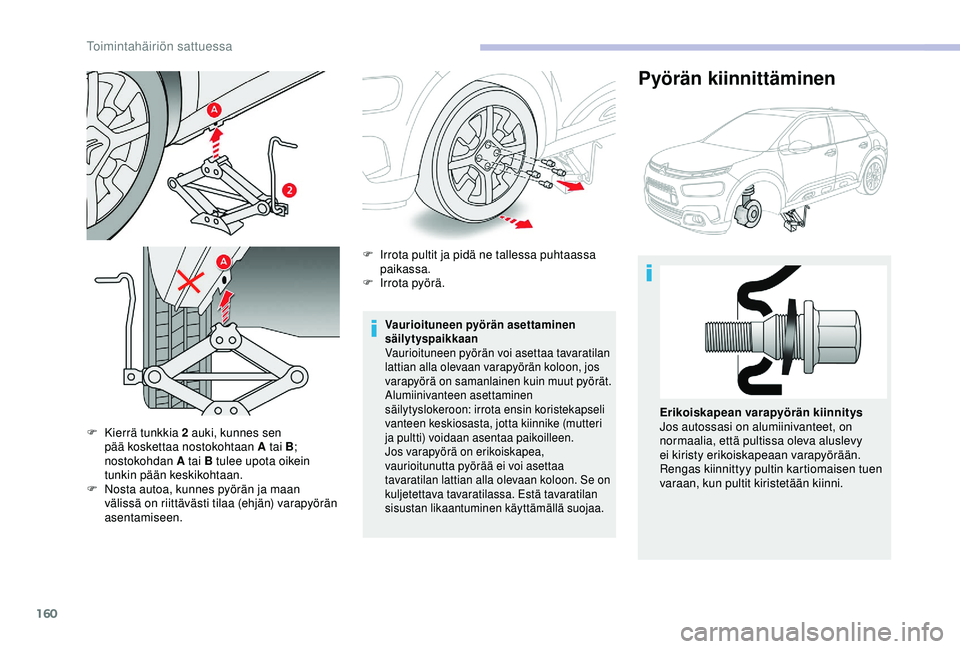

F Kierrä tunkkia 2 auki, kunnes sen pää koskettaa nostokohtaan A tai B ;
nostokohdan A tai B tulee upota oikein
tunkin pään keskikohtaan.
F

N
osta autoa, kunnes pyörän ja maan
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseen.
Vaurioituneen pyörän asettaminen
säilytyspaikkaan
Vaurioituneen pyörän voi asettaa tavaratilan
lattian alla olevaan varapyörän koloon, jos
varapyörä on samanlainen kuin muut pyörät.
Alumiinivanteen asettaminen
säilytyslokeroon: irrota ensin koristekapseli
vanteen keskiosasta, jotta kiinnike (mutteri
ja pultti) voidaan asentaa paikoilleen.
Jos varapyörä on erikoiskapea,
vaurioitunutta pyörää ei voi asettaa
tavaratilan lattian alla olevaan koloon. Se on
kuljetettava tavaratilassa. Estä tavaratilan
sisustan likaantuminen käyttämällä suojaa.
Pyörän kiinnittäminen
F Irrota pultit ja pidä ne tallessa puhtaassa paikassa.
F

I
rrota pyörä.
Erikoiskapean varapyörän kiinnitys
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy
ei kiristy erikoiskapeaan varapyörään.
Rengas kiinnittyy pultin kartiomaisen tuen
varaan, kun pultit kiristetään kiinni.
Toimintahäiriön sattuessa

161

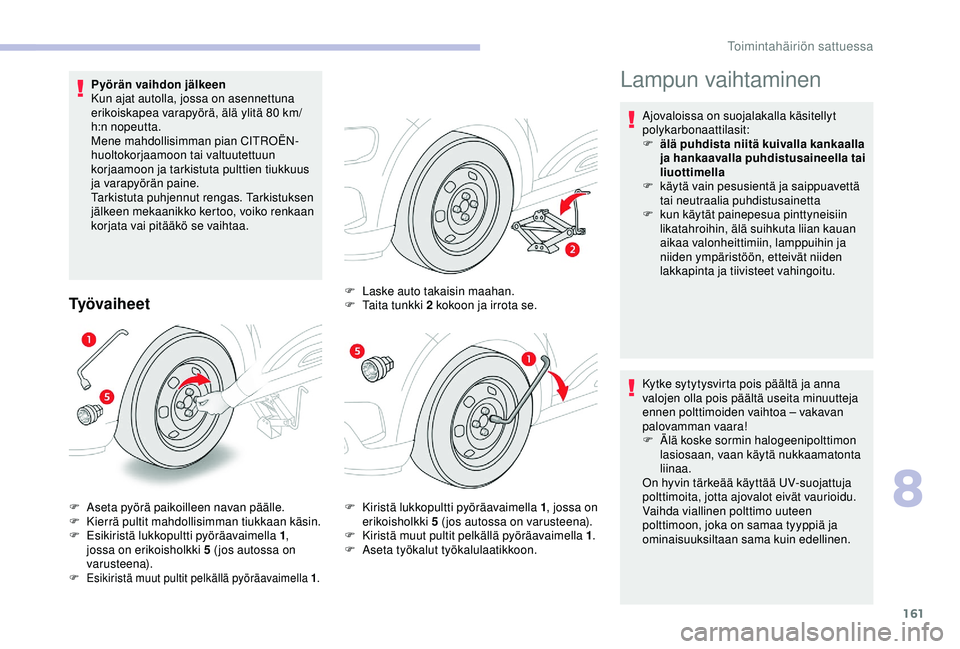

Pyörän vaihdon jälkeen
Kun ajat autolla, jossa on asennettuna
erikoiskapea varapyörä, älä ylitä 80

km/
h:n nopeutta.
Mene mahdollisimman pian CITROËN-
huoltokorjaamoon tai valtuutettuun
korjaamoon ja tarkistuta pulttien tiukkuus
ja varapyörän paine.
Tarkistuta puhjennut rengas. Tarkistuksen
jälkeen mekaanikko kertoo, voiko renkaan
korjata vai pitääkö se vaihtaa.
Ty ö v a i h e e t
F Kiristä lukkopultti pyöräavaimella 1 , jossa on
erikoisholkki 5 (jos autossa on varusteena).
F

K
iristä muut pultit pelkällä pyöräavaimella 1 .
F

A
seta työkalut työkalulaatikkoon.
F
A
seta pyörä paikoilleen navan päälle.
F
K
ierrä pultit mahdollisimman tiukkaan käsin.
F

Es

ikiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 5 (jos autossa on
varusteena).
F Esikiristä muut pultit pelkällä pyöräavaimella 1 .
F Laske auto takaisin maahan.
F
T aita tunkki 2 kokoon ja irrota se.
Lampun vaihtaminen
Ajovaloissa on suojalakalla käsitellyt
polykarbonaattilasit:
F

ä
lä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuottimella
F

k
äytä vain pesusientä ja saippuavettä
tai neutraalia puhdistusainetta
F

k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan
aikaa valonheittimiin, lamppuihin ja
niiden ympäristöön, etteivät niiden
lakkapinta ja tiivisteet vahingoitu.
Kytke sytytysvirta pois päältä ja anna
valojen olla pois päältä useita minuutteja
ennen polttimoiden vaihtoa – vakavan
palovamman vaara!
F

Ä
lä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta
liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen.
8
Toimintahäiriön sattuessa

162

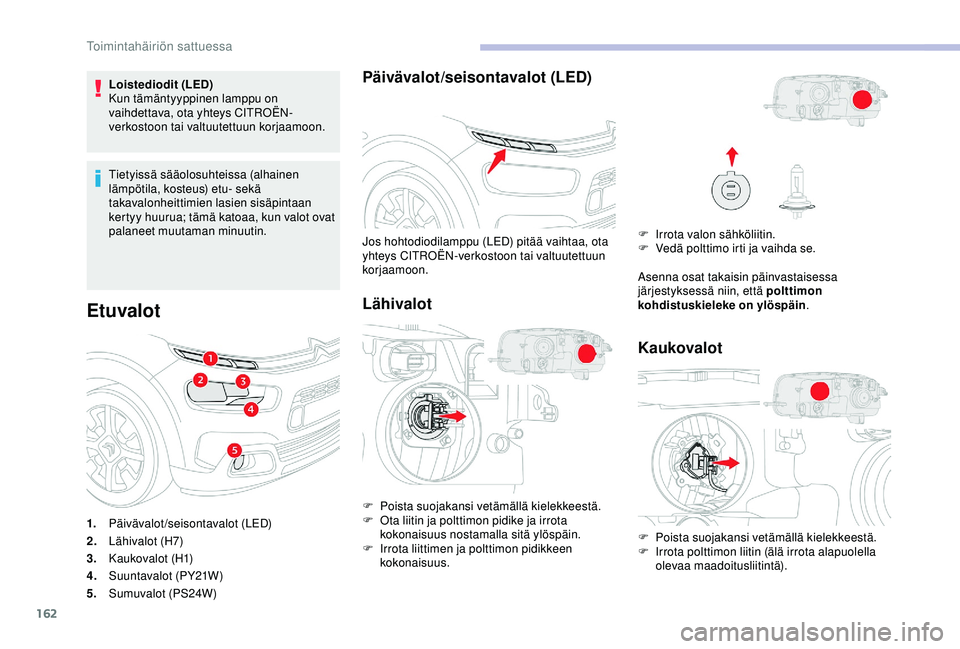

Loistediodit (LED)
Kun tämäntyyppinen lamppu on
vaihdettava, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot ovat
palaneet muutaman minuutin.
Etuvalot
1.Päivävalot /seisontavalot (LED)
2. Lähivalot (H7)
3. Kaukovalot (H1)
4. Suuntavalot (PY21W)
5. Sumuvalot (PS24W)
Päivävalot/seisontavalot (LED)
Lähivalot
Jos hohtodiodilamppu (LED) pitää vaihtaa, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
F

P
oista suojakansi vetämällä kielekkeestä.
F

O
ta liitin ja polttimon pidike ja irrota
kokonaisuus nostamalla sitä ylöspäin.
F

I
rrota liittimen ja polttimon pidikkeen
kokonaisuus. F
I rrota valon sähköliitin.
F V edä polttimo irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä niin, että polttimon
kohdistuskieleke on ylöspäin .
Kaukovalot
F Poista suojakansi vetämällä kielekkeestä.
F
I rrota polttimon liitin (älä irrota alapuolella
olevaa maadoitusliitintä).
Toimintahäiriön sattuessa

163
Asenna osat takaisin päinvastaisessa
järjestyksessä.

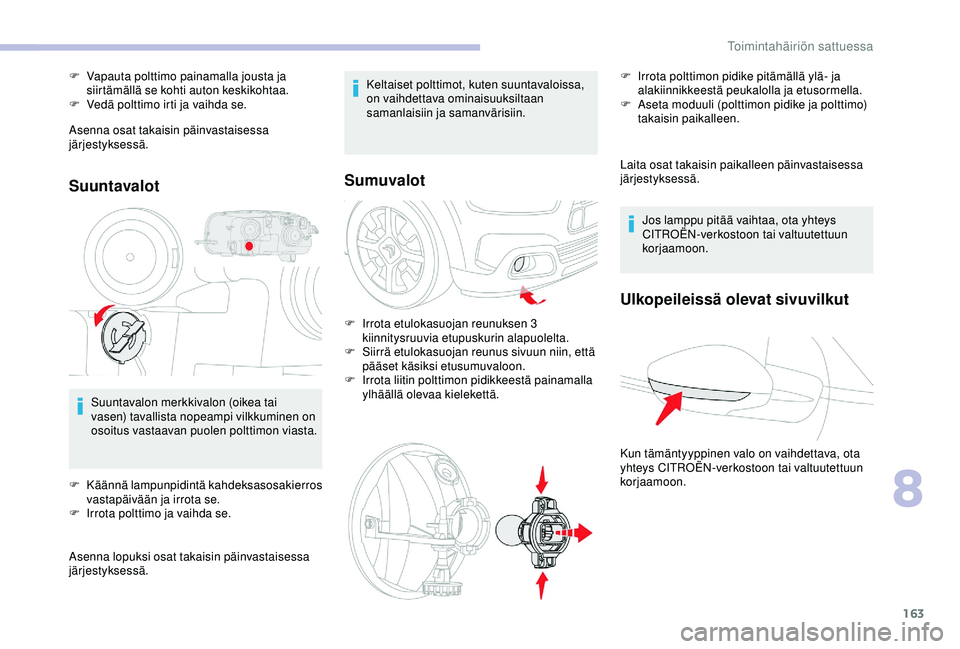

Suuntavalot
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen on
osoitus vastaavan puolen polttimon viasta.
F

K
äännä lampunpidintä kahdeksasosakierros
vastapäivään ja irrota se.
F

I

rrota polttimo ja vaihda se.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä. Keltaiset polttimot, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Sumuvalot
F Irrota etulokasuojan reunuksen 3
kiinnitysruuvia etupuskurin alapuolelta.
F

S
iirrä etulokasuojan reunus sivuun niin, että
pääset käsiksi etusumuvaloon.
F

I
rrota liitin polttimon pidikkeestä painamalla
ylhäällä olevaa kielekettä. Laita osat takaisin paikalleen päinvastaisessa
järjestyksessä.
F

V

apauta polttimo painamalla jousta ja
siirtämällä se kohti auton keskikohtaa.
F

V

edä polttimo irti ja vaihda se.
Jos lamppu pitää vaihtaa, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Ulkopeileissä olevat sivuvilkut
Kun tämäntyyppinen valo on vaihdettava, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon. F
I
rrota polttimon pidike pitämällä ylä- ja
alakiinnikkeestä peukalolla ja etusormella.
F
A
seta moduuli (polttimon pidike ja polttimo)
takaisin paikalleen.
8
Toimintahäiriön sattuessa

164

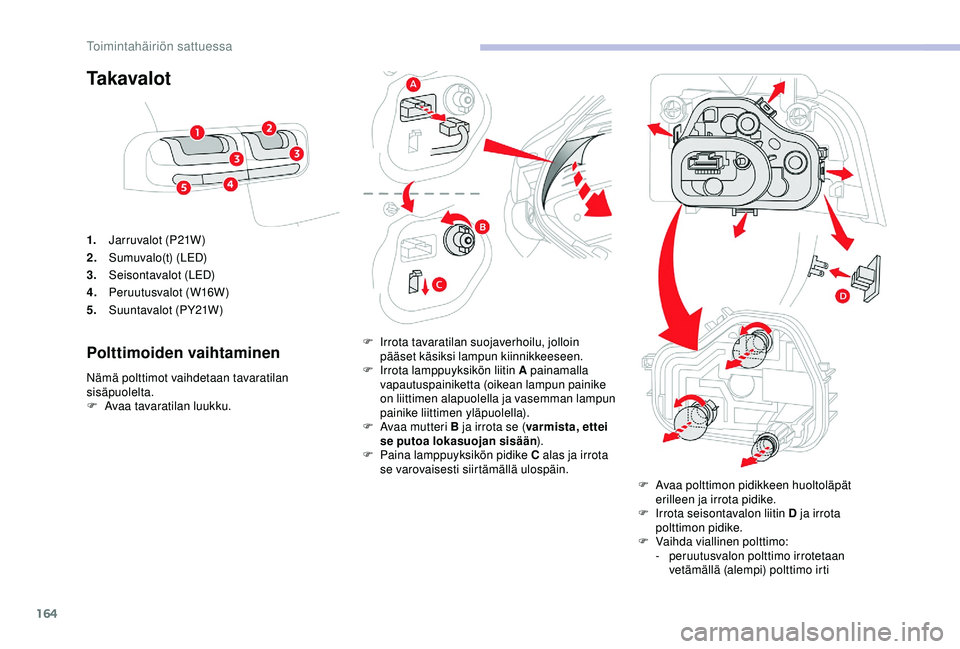

Ta k a v a l o t
1.Jarruvalot (P21W)
2. Sumuvalo(t) (LED)
3. Seisontavalot (LED)
4. Peruutusvalot (W16W)
5. Suuntavalot (PY21W)
Polttimoiden vaihtaminen
Nämä polttimot vaihdetaan tavaratilan
sisäpuolelta.
F

A
vaa tavaratilan luukku. F

I
rrota tavaratilan suojaverhoilu, jolloin
pääset käsiksi lampun kiinnikkeeseen.
F I rrota lamppuyksikön liitin A painamalla
vapautuspainiketta (oikean lampun painike
on liittimen alapuolella ja vasemman lampun
painike liittimen yläpuolella).
F

A
vaa mutteri B ja irrota se (varmista, ettei
se putoa lokasuojan sisään ).
F

P
aina lamppuyksikön pidike C alas ja irrota
se varovaisesti siirtämällä ulospäin.
F

A
vaa polttimon pidikkeen huoltoläpät
erilleen ja irrota pidike.
F

I
rrota seisontavalon liitin D ja irrota
polttimon pidike.
F

V
aihda viallinen polttimo:
-
p

eruutusvalon polttimo irrotetaan
vetämällä (alempi) polttimo irti

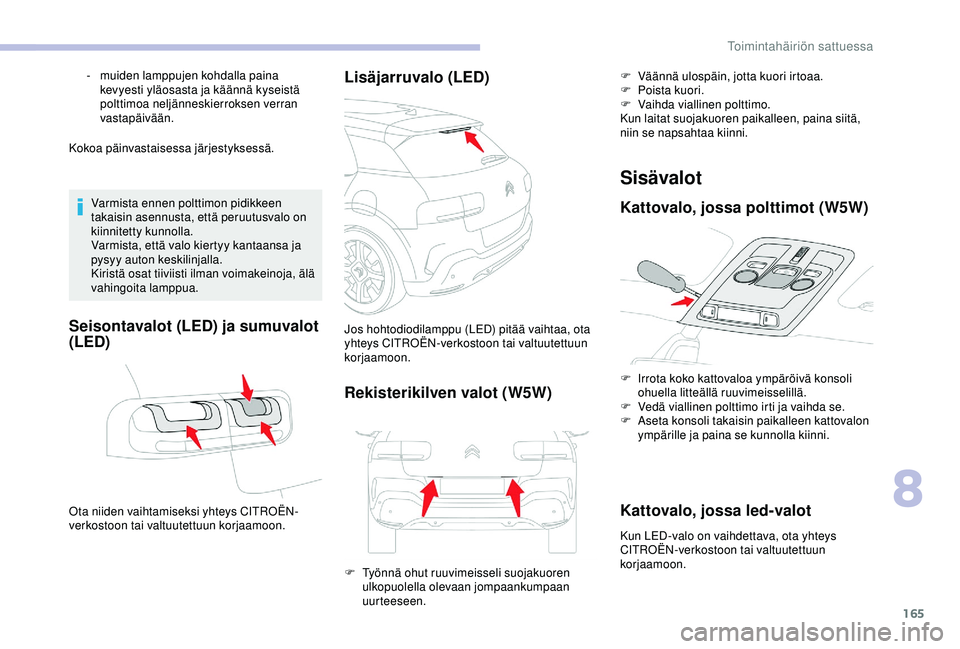

Toimintahäiriön sattuessa

165
Kokoa päinvastaisessa järjestyksessä.Varmista ennen polttimon pidikkeen
takaisin asennusta, että peruutusvalo on
kiinnitetty kunnolla.
Varmista, että valo kiertyy kantaansa ja
pysyy auton keskilinjalla.
Kiristä osat tiiviisti ilman voimakeinoja, älä
vahingoita lamppua.
Seisontavalot (LED) ja sumuvalot
(LED)
Ota niiden vaihtamiseksi yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Lisäjarruvalo (LED)
Jos hohtodiodilamppu (LED) pitää vaihtaa, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Rekisterikilven valot (W5W)
Sisävalot
Kattovalo, jossa polttimot (W5W)
F Irrota koko kattovaloa ympäröivä konsoli ohuella litteällä ruuvimeisselillä.
F

V
edä viallinen polttimo irti ja vaihda se.
F

A
seta konsoli takaisin paikalleen kattovalon
ympärille ja paina se kunnolla kiinni.
Kattovalo, jossa led-valot
Kun LED-valo on vaihdettava, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
-
m

uiden lamppujen kohdalla paina
kevyesti yläosasta ja käännä kyseistä
polttimoa neljänneskierroksen verran
vastapäivään.
F

T

yönnä ohut ruuvimeisseli suojakuoren
ulkopuolella olevaan jompaankumpaan
uurteeseen. F

V
äännä ulospäin, jotta kuori irtoaa.
F
P
oista kuori.
F
V
aihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni.
8
Toimintahäiriön sattuessa

166

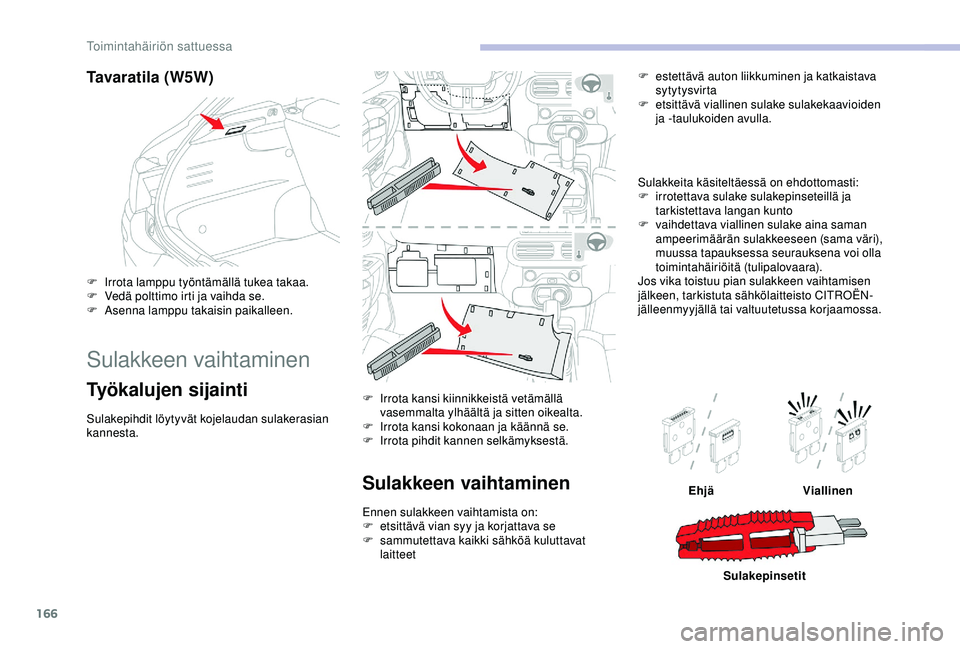

Ta v a r a t i l a ( W 5 W )
F Irrota lamppu työntämällä tukea takaa.
F V edä polttimo irti ja vaihda se.
F

A
senna lamppu takaisin paikalleen.
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepihdit löytyvät kojelaudan sulakerasian
kannesta. F

I
rrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
F I rrota kansi kokonaan ja käännä se.
F

Ir
rota pihdit kannen selkämyksestä.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on:
F e tsittävä vian syy ja korjattava se
F

s
ammutettava kaikki sähköä kuluttavat
laitteet Sulakkeita käsiteltäessä on ehdottomasti:
F

i
rrotettava sulake sulakepinseteillä ja
tarkistettava langan kunto
F
v
aihdettava viallinen sulake aina saman
ampeerimäärän sulakkeeseen (sama väri),
muussa tapauksessa seurauksena voi olla
toimintahäiriöitä (tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto CITROËN-
jälleenmyyjällä tai valtuutetussa korjaamossa. F
e
stettävä auton liikkuminen ja katkaistava
sytytysvirta
F
e
tsittävä viallinen sulake sulakekaavioiden
ja -taulukoiden avulla.
Ehjä Viallinen
Sulakepinsetit
Toimintahäiriön sattuessa

167

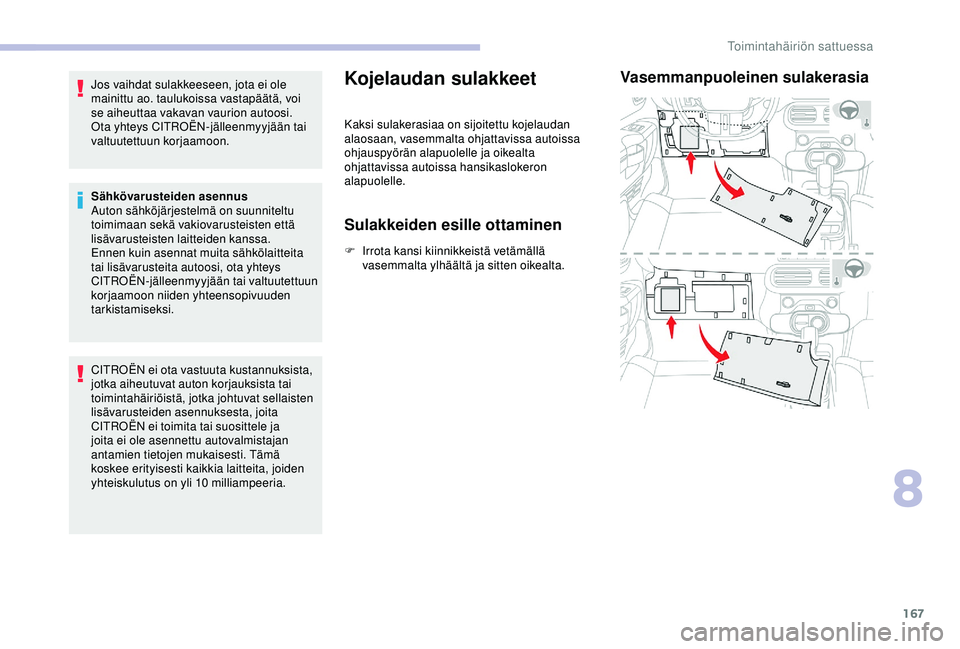

Jos vaihdat sulakkeeseen, jota ei ole
mainittu ao. taulukoissa vastapäätä, voi
se aiheuttaa vakavan vaurion autoosi.
Ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
Sähkövarusteiden asennus
Auton sähköjärjestelmä on suunniteltu
toimimaan sekä vakiovarusteisten että
lisävarusteisten laitteiden kanssa.
Ennen kuin asennat muita sähkölaitteita
tai lisävarusteita autoosi, ota yhteys
CITROËN-jälleenmyyjään tai valtuutettuun
korjaamoon niiden yhteensopivuuden
tarkistamiseksi.
CITROËN ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
CITROËN ei toimita tai suosittele ja
joita ei ole asennettu autovalmistajan
antamien tietojen mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10

milliampeeria.Kojelaudan sulakkeet
Kaksi sulakerasiaa on sijoitettu kojelaudan
alaosaan, vasemmalta ohjattavissa autoissa
ohjauspyörän alapuolelle ja oikealta
ohjattavissa autoissa hansikaslokeron
alapuolelle.
Sulakkeiden esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
Vasemmanpuoleinen sulakerasia
8
Toimintahäiriön sattuessa

168
SulakeNro Koko
(A) Toiminnot
F1 10Sivupeilit (sähkötoiminen säätö)
F4 15Äänimerkki
F6 20Lasinpesin edessä ja takana
F8 20Takalasinpyyhin
F10 30Lukot
F27 5Hälytin (valmius)
F29 20Kosketusnäyttö
F31 15Radio
F32 15Pistorasia 12
V
F35 5Ajovalojen suuntaus, luistonesto
F36 5Kattovalo, kartanlukuvalo
Toimintahäiriön sattuessa
