CITROEN C4 PICASSO 2013 Návod na použitie (in Slovak)

XII
219
TECHNICKÉ PARAMETRE
Udané hodnoty maximálneho povoleného zaťaženia a hmotností prívesu sú platné maximálne do nadmorskej výšky
1 000 metrov; hmotnosti prívesu musia byť znížené o 10 % na každých ďalších 1 000 metrov nadmorskej výšky.
Ťažné vozidlo nesmie prekročiť rýchlosť 100 km/h (riaďte sa právnymi predpismi danej krajiny).
Vysoké teploty môžu znížiť výkon vozidla. Kvôli ochrane motora znížte hmotnosť ťahaného prívesu, akonáhle teplota
okolitého prostredia presiahne 37 °C.

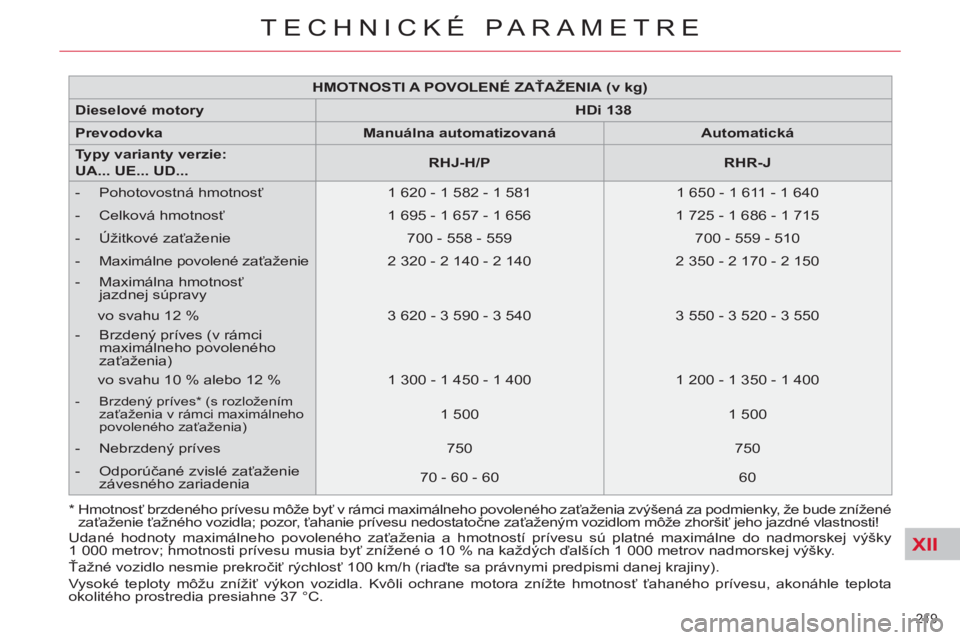

HMOTNOSTI A POVOLENÉ ZAŤAŽENIA



(v kg)



Dieselové



motory


HDi 138



Prevodovka


Manuálna automatizovaná



Automatická



Typy varianty verzie:
UA... UE... UD...


RHJ-H/P



RHR-J




- Pohotovostná hmotnosť

1 620 - 1 582 - 1 581
1 650 - 1 611 - 1 640


- Celková hmotnosť

1 695 - 1 657 - 1 656
1 725 - 1 686 - 1 715


- Úžitkové zaťaženie
700 - 558 - 559
700 - 559 - 510


- Maximálne povolené zaťaženie
2 320 - 2 140 - 2 140
2 350 - 2 170 - 2 150


- Maximálna hmotnos
ť
jazdnej súpravy
vo svahu 12 %
3 620 - 3 590 - 3 540
3 550 - 3 520 - 3 550


- Brzdený príves (v rámci
maximálneho povoleného
zaťaženia)
vo svahu 10 % alebo 12 %
1 300 - 1 450 - 1 400
1 200 - 1 350 - 1 400



- Brzdený príves * (s rozložením
zaťaženia v rámci maximálneho
povoleného zaťaženia)

1 500
1 500


- Nebrzdený príves
750
750


- Odporúčané zvislé zaťaženie
závesného zariadenia
70 - 60 - 60
60

* Hmotnosť brzdeného prívesu môže byť v rámci maximálneho povoleného zaťaženia zvýšená za podmienky, že bude znížené
zaťaženie ťažného vozidla; pozor, ťahanie prívesu nedostatočne zaťaženým vozidlom môže zhoršiť jeho jazdné vlastnosti!

XII
220
TECHNICKÉ PARAMETRE
* Hmotnosť brzdeného prívesu môže byť v rámci maximálneho povoleného zaťaženia zvýšená za podmienky, že bude znížené
zaťaženie ťažného vozidla; pozor, ťahanie prívesu nedostatočne zaťaženým vozidlom môže zhoršiť jeho jazdné vlastnosti!
Udané hodnoty maximálneho povoleného zaťaženia a hmotností prívesu sú platné maximálne do nadmorskej výšky
1 000 metrov; hmotnosti prívesu musia byť znížené o 10 % na každých ďalších 1 000 metrov nadmorskej výšky.
Ťažné vozidlo nesmie prekročiť rýchlosť 100 km/h (riaďte sa právnymi predpismi danej krajiny).
Vysoké teploty môžu znížiť výkon vozidla. Kvôli ochrane motora znížte hmotnosť ťahaného prívesu, akonáhle teplota
okolitého prostredia presiahne 37 °C.

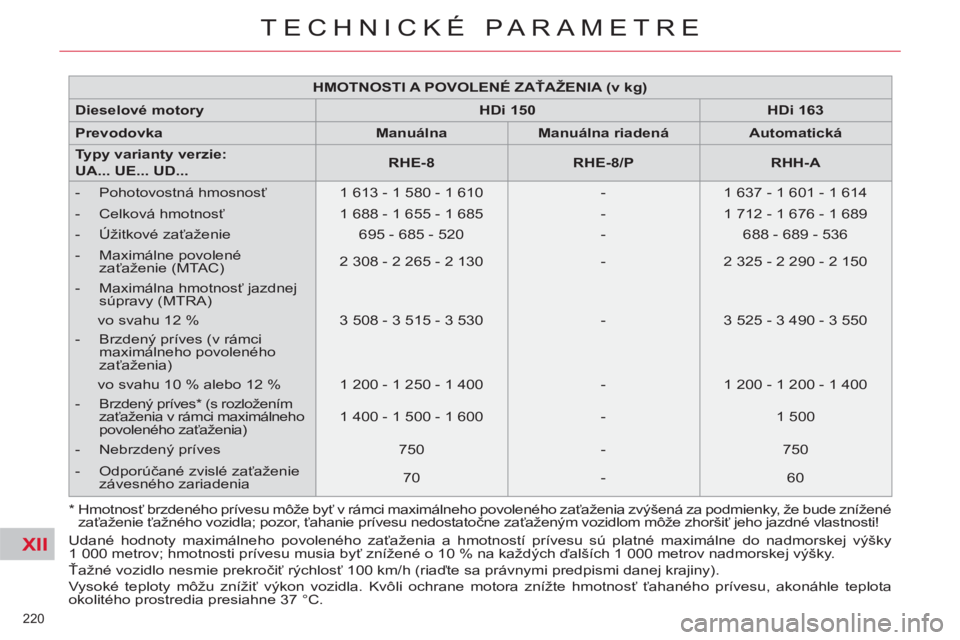

HMOTNOSTI A POVOLENÉ ZAŤAŽENIA (v kg)



Dieselové motory


HDi 150



HDi 163



Prevodovka


Manuálna



Manuálna riadená



Automatická



Typy varianty verzie:
UA... UE... UD...


RHE-8



RHE-8/P



RHH-A




- Pohotovostná hmosnosť

1 613 - 1 580 - 1 610
-
1 637 - 1 601 - 1 614


- Celková hmotnosť

1 688 - 1 655 - 1 685
-
1 712 - 1 676 - 1 689


- Úžitkové zaťaženie
695 - 685 - 520
-
688 - 689 - 536


- Maximálne povolené
zaťaženie (MTAC)
2 308 - 2 265 - 2 130
-
2 325 - 2 290 - 2 150


- Maximálna hmotnosť jazdnej
súpravy (MTRA)
vo svahu 12 %
3 508 - 3 515 - 3 530
-
3 525 - 3 490 - 3 550


- Brzdený príves (v rámci
maximálneho povoleného
zaťaženia)
vo svahu 10 % alebo 12 %
1 200 - 1 250 - 1 400
-
1 200 - 1 200 - 1 400


- Brzdený príves * (s rozložením
zaťaženia v rámci maximálneho
povoleného zaťaženia)
1 400 - 1 500 - 1 600
-
1 500


- Nebrzdený príves
750
-
750


- Odporúčané zvislé za
ťaženie
závesného zariadenia
70
-
60

XII
221
TECHNICKÉ PARAMETRE

*
Prekročenie technicky prijateľnej hmotnosti na zadnej náprave, keď je vozidlo ťažným vozidlom, vedie k obmedzeniu
rýchlosti na 80 km/h, ako sa uvádza v bode 2.7 európskej smernice.

**
Prekročenie technicky prijateľnej hmotnosti na zadnej náprave, keď je vozidlo ťažným vozidlom, vedie k obmedzeniu
rýchlosti na 80 km/h, ako sa uvádza v bode 2.7 európskej smernice.

***
Maximálna hodnota brzdeného prívesu v rámci maximálneho povoleného zaťaženia; pozor, ťahanie prívesu nedosta-
točne zaťaženým vozidlom môže zhoršiť jeho jazdné vlastnosti!
Udané hodnoty maximálneho povoleného zaťaženia a hmotností prívesu sú platné maximálne do nadmorskej výšky
1 000 metrov; hmotnosti prívesu musia byť znížené o 10 % na každých ďalších 1 000 metrov nadmorskej výšky.
Vysoké teploty môžu znížiť výkon vozidla. Kvôli ochrane motora znížte hmotnosť ťahaného prívesu, akonáhle teplota
okolitého prostredia presiahne 37 °C.

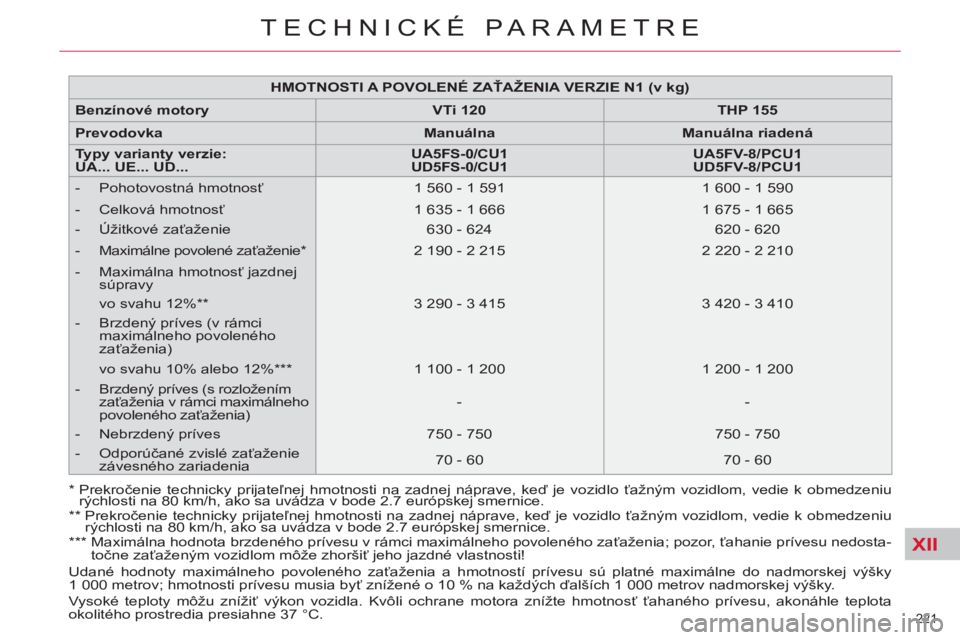

HMOTNOSTI A POVOLENÉ ZAŤAŽENIA VERZIE N1 (v kg)



Benzínové motory


VTi

120



THP 155



Prevodovka


Manuálna



Manuálna riadená



Typy varianty verzie:
UA... UE... UD...


UA5FS-0/CU1
UD5FS-0/CU1


UA5FV-8/PCU1


UD5FV-8/PCU1




- Pohotovostná hmotnosť

1 560 - 1 591
1 600 - 1 590


- Celková hmotnosť

1 635 - 1 666
1 675 - 1 665


- Úžitkové zaťaženie
630 - 624
620 - 620


- Maximálne povolené zaťaženie *

2 190 - 2 215
2 220 - 2 210


- Maximálna hmotnosť jazdnej
súpravy
vo svahu 12% **
3 290 - 3 415
3 420 - 3 410


- Brzdený príves (v rámci
maximálneho povoleného
zaťaženia)
vo svahu 10% alebo 12% ***
1 100 - 1 200
1 200 - 1 200


- Brzdený príves (s rozložením
zaťaženia v rámci maximálneho
povoleného zaťaženia)
-
-


- Nebrzdený príves
750 - 750
750 - 750


- Odporú
čané zvislé zaťaženie
závesného zariadenia
70 - 60
70 - 60

XII
222
TECHNICKÉ PARAMETRE
Udané hodnoty maximálneho povoleného zaťaženia a hmotností prívesu sú platné maximálne do nadmorskej výšky
1 000 metrov; hmotnosti prívesu musia byť znížené o 10 % na každých ďalších 1 000 metrov nadmorskej výšky.
Vysoké teploty môžu znížiť výkon vozidla. Kvôli ochrane motora znížte hmotnosť ťahaného prívesu, akonáhle teplota
okolitého prostredia presiahne 37 °C.
* Prekročenie technicky prijateľnej hmotnosti na zadnej náprave, keď je vozidlo ťažným vozidlom, vedie k obmedzeniu
rýchlosti na 80 km/h, ako sa uvádza v bode 2.7 európskej smernice.
**

Prekročenie technicky prijateľnej hmotnosti na zadnej náprave, keď je vozidlo ťažným vozidlom, vedie k obmedzeniu
rýchlosti na 80 km/h, ako sa uvádza v bode 2.7 európskej smernice.

*** Maximálna hodnota brzdeného prívesu v rámci maximálneho povoleného zaťaženia; pozor, ťahanie prívesu nedosta-
točne zaťaženým vozidlom môže zhoršiť jeho jazdné vlastnosti!

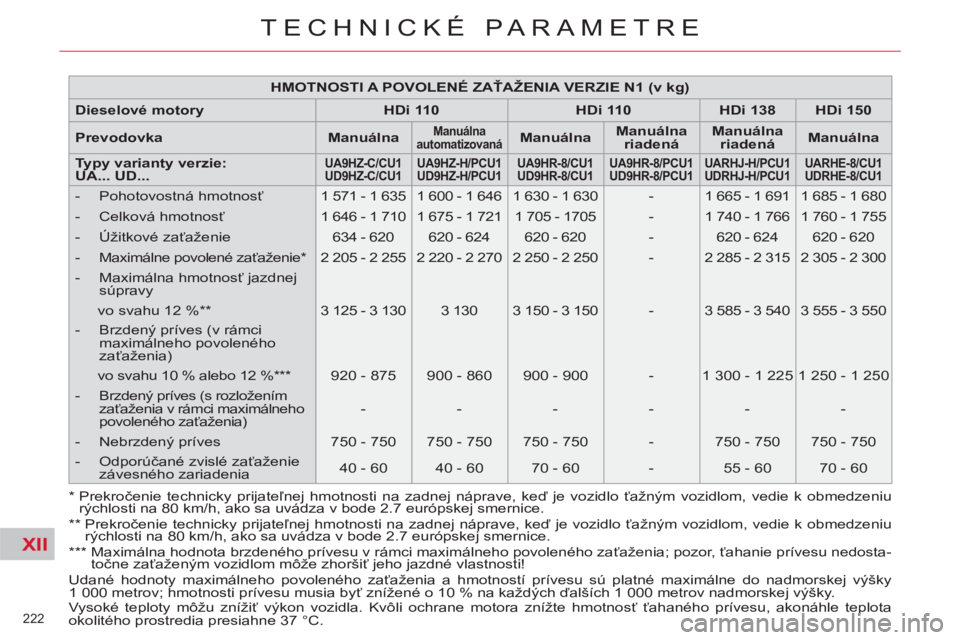

HMOTNOSTI A POVOLENÉ ZAŤAŽENIA VERZIE N1 (v kg)



Dieselové motory


HDi 110



HDi 110



HDi 138



HDi 150



Prevodovka


Manuálna





Manuálna
automatizovaná


Manuálna



Manuálna
riadená



Manuálna
riadená



Manuálna



Typy varianty verzie:
UA... UD...




UA9HZ-C/CU1
UD9HZ-C/CU1


UA9HZ-H/PCU1
UD9HZ-H/PCU1


UA9HR-8/CU1
UD9HR-8/CU1


UA9HR-8/PCU1
UD9HR-8/PCU1


UARHJ-H/PCU1
UDRHJ-H/PCU1



UARHE-8/CU1
UDRHE-8/CU1




- Pohotovostná hmotnosť

1 571 - 1 635
1 600 - 1 646
1 630 - 1 630
-
1 665 - 1 691
1 685 - 1 680


- Celková hmotnosť

1 646 - 1 710
1 675 - 1 721
1 705 - 1705
-
1 740 - 1 766
1 760 - 1 755


- Úžitkové zaťaženie
634 - 620
620 - 624
620 - 620
-
620 - 624
620 - 620


- Maximálne povolené zaťaženie *

2 205 - 2 255
2 220 - 2 270
2 250 - 2 250
-
2 285 - 2 315
2 305 - 2 300


- Maximálna hmotnosť jazdnej
súpravy



vo svahu 12 % **
3 125 - 3 130
3 130
3 150 - 3 150
-
3 585 - 3 540
3 555 - 3 550


- Brzdený príves (v rámci
maximálneho povoleného
zaťaženia)



vo svahu 10 % alebo 12 % ***
920 - 875
900 - 860
900 - 900
-
1 300 - 1 225
1 250 - 1 250


- Brzdený príves (s rozložením
zaťaženia v rámci maximálneho
povoleného zaťaženia)
-
-
-
-
-
-


- Nebrzdený príves
750 - 750
750 - 750
750 - 750
-
750 - 750
750 - 750


- Odporúčané zvislé zaťaženie
závesného zariadenia
40 - 60
40 - 60
70 - 60
-
55 - 60
70 - 60

XII
223
TECHNICKÉ PARAMETRE

*
V závislosti od typu pruženia a strešných tyčí.

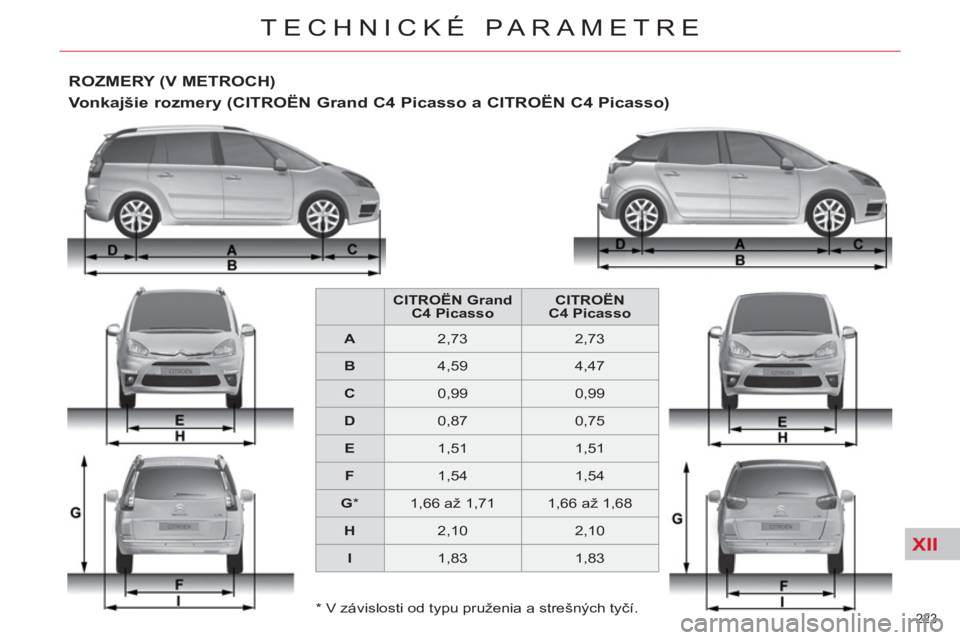

ROZMERY (V METROCH)

Vonkajšie rozmery (CITROËN Grand C4 Picasso a CITROËN C4 Picasso)


CITROËN
Grand
C4 Picasso

CITROËN
C4 Picasso



A


2,73
2,73


B


4,59
4,47


C


0,99
0,99


D


0,87
0,75


E


1,51
1,51


F


1,54
1,54


G

*

1,66 až 1,71
1,66 až 1,68


H


2,10
2,10


I


1,83
1,83

XII
224
TECHNICKÉ PARAMETRE


A


0,93


B


0,96/0,98


C


0,88/1


D


1,61/1,87

E


0,93


F


1,14


G


1,12


H


1,17

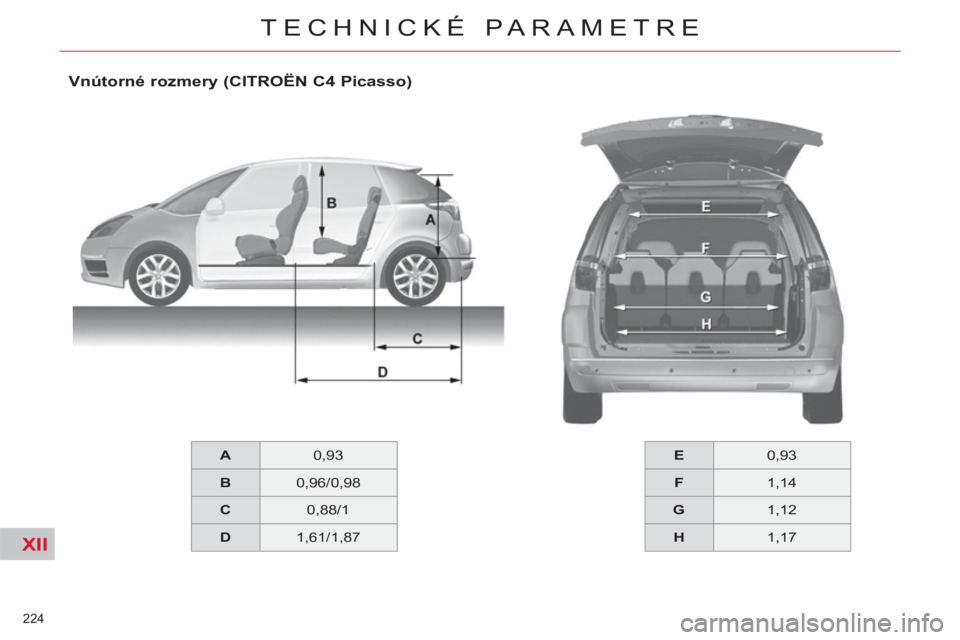

Vnútorné rozmery (CITROËN C4 Picasso)

XII
225
TECHNICKÉ PARAMETRE

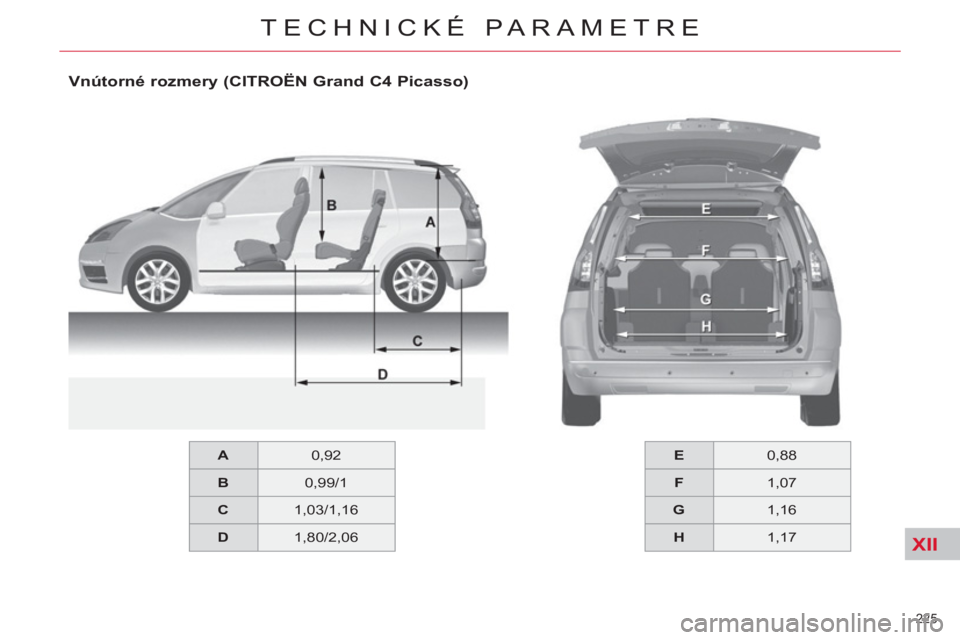

Vnútorné rozmery (CITROËN Grand C4 Picasso)



E


0,88


F


1,07


G


1,16


H


1,17

A


0,92


B


0,99/1


C


1,03/1,16


D


1,80/2,06

XII
226
TECHNICKÉ PARAMETRE
IDENTIFIKAČN

227

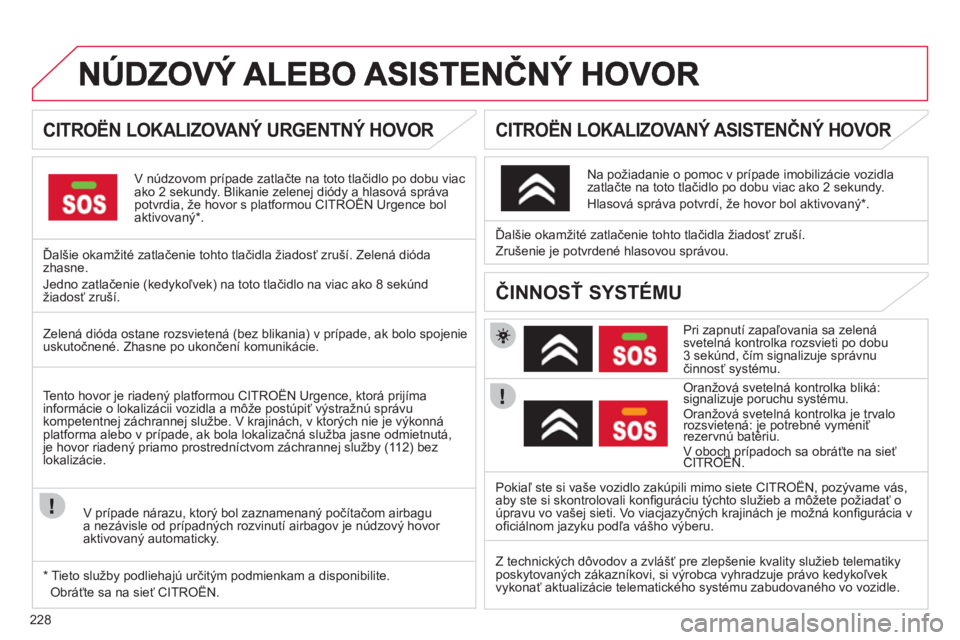

NÚDZOVÝ ALEBO ASISTENČNÝ HOVOR

228









CITROËN LOKALIZOVANÝ URGENTNÝ HOVOR
V núdzovom prípade zatlačte na toto tlačidlo po dobu viac ako 2 sekundy. Blikanie zelenej diódy a hlasová správa potvrdia, že hovor s platformou CITROËN Urgence bolyjyp
aktivovaný *
.
Ď
alšie okamžité zatlačenie tohto tlačidla
