CITROEN C4 SPACETOURER 2014 Instrukcja obsługi (in Polish)

299
7
Informacje praktyczne

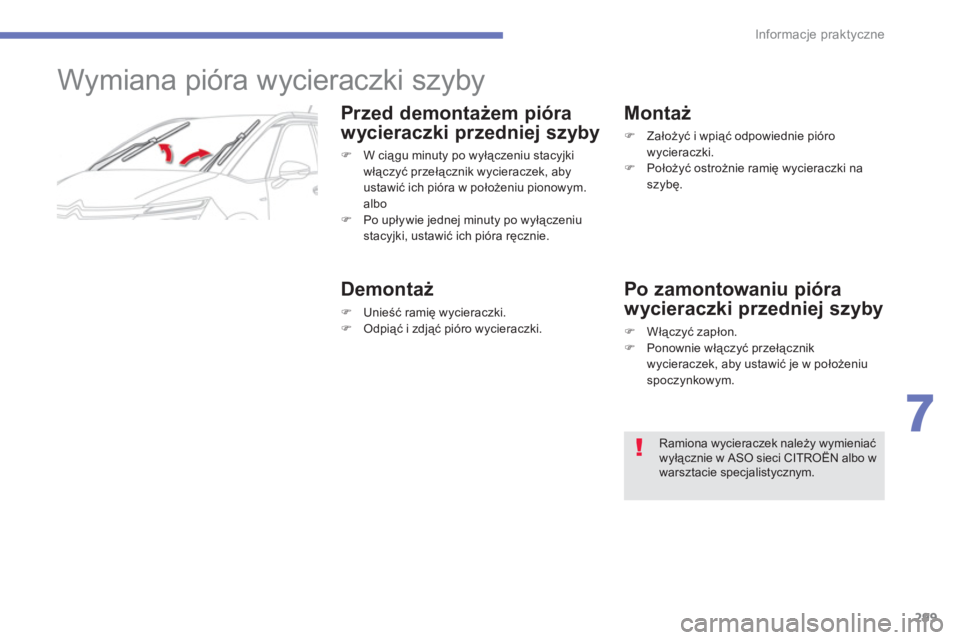

Wymiana pióra wycieraczki szyby
Przed demontażem pióra
w
ycieraczki przedniej szyby
) W ciągu minuty po wyłączeniu stacyjki
włączyć przełącznik wycieraczek, aby
ustawić ich pióra w położeniu pionowym. albo )
Po upływie jednej minuty po wyłączeniustacyjki, ustawić ich pióra ręcznie.

Demontaż
)
Unieść ramię wycieraczki. )
Odpiąć i zdjąć pióro wycieraczki.


Montaż
)
Założyć i wpiąć odpowiednie pióro
wycieraczki.
) Położyć ostrożnie ramię wycieraczki na szybę.



Po zamontowaniu pióra
w
ycieraczki przedniej szyby
) Włączyć zapłon. )
Ponownie włączyć przełącznik
wycieraczek, aby ustawić je w położeniuspoczynkowym.


Ramiona wycieraczek należy wymieniać wyłącznie w ASO sieci CITROËN albo wwarsztacie specjalistycznym.

300
Informacje praktyczne





Holowanie samochodu
Zaczep holowniczy znajduje się w bagażnikupod podłogą.
Aby uzyskać do niego dostęp, należy:)otworzyć bagażnik,)podnieść i wyciągnąć podłogę, )wyjąć zaczep holowniczy.

Wskazówki ogólne
Przestrzegać przepis

301
7
Informacje praktyczne

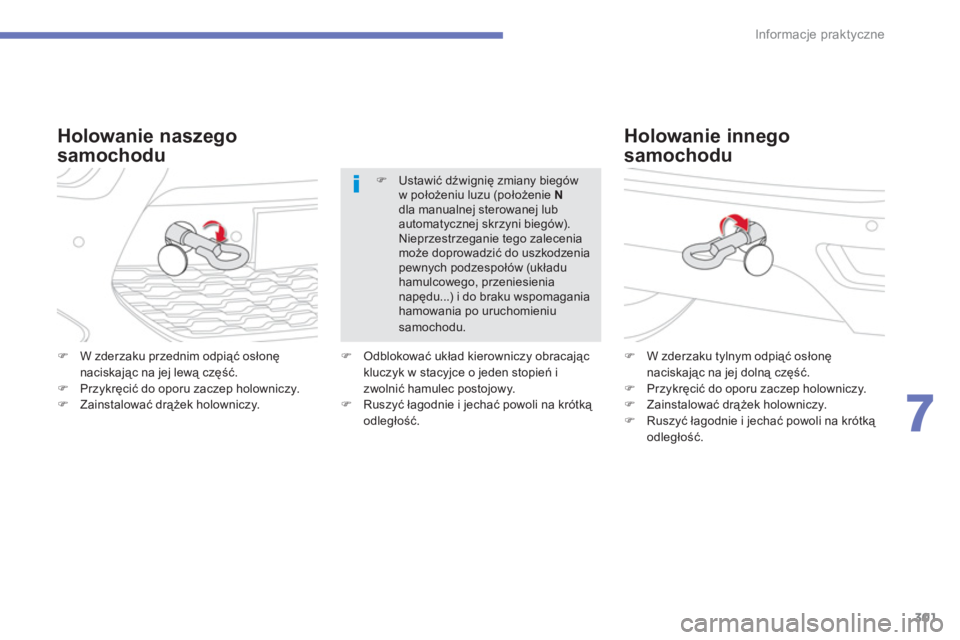

Holowanie innego
samochodu
) W zderzaku tylnym odpiąć osłonęnaciskając na jej dolną część. )
Przykręcić do oporu zaczep holowniczy.)
Zainstalować drążek holowniczy.)
Ruszyć łagodnie i jechać powoli na krótką
odle
głość.
)W zderzaku przednim odpiąć osłonę naciskając na jej lewą część.)Przykręcić do oporu zaczep holowniczy.)Zainstalować drążek holowniczy.


Holowanie naszego
samochodu
)Ustawić dźwignię zmiany biegów w położeniu luzu (położenie Ndla manualnej sterowanej lubautomatycznej skrzyni biegów). Nieprzestrzeganie tego zalecenia może doprowadzić do uszkodzenia pewnych podzespołów (układuhamulcowego, przeniesienia napędu...) i do braku wspomaganiahamowania po uruchomieniusamochodu.
)
Odblokować układ kierowniczy obracając kluczyk w stacyjce o jeden stopień i zwolnić hamulec postojowy. )
Ruszyć łagodnie i jechać powoli na kr

302
Informacje praktyczne

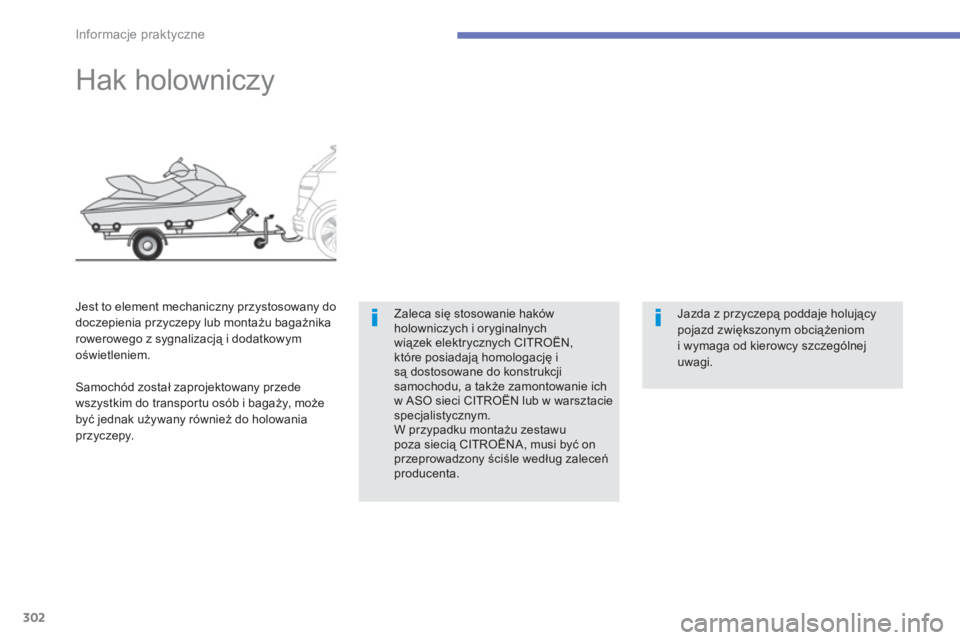

Hak holowniczy
Zaleca się stosowanie haków holowniczych i oryginalnychwiązek elektrycznych CITROËN,które posiadają homologację i są dostosowane do konstrukcji samochodu, a także zamontowanie ichw ASO sieci CITROËN lub w warsztaciespecjalistycznym. W przypadku montażu zestawu poza siecią CITROËNA, musi być onprzeprowadzony ściśle według zaleceńproducenta. Jest to element mechaniczn
y przystosowany do doczepienia przyczepy lub montażu bagażnika rowerowego z sygnalizacją i dodatkowymoświetleniem.
Samoch

303
7
Informacje praktyczne

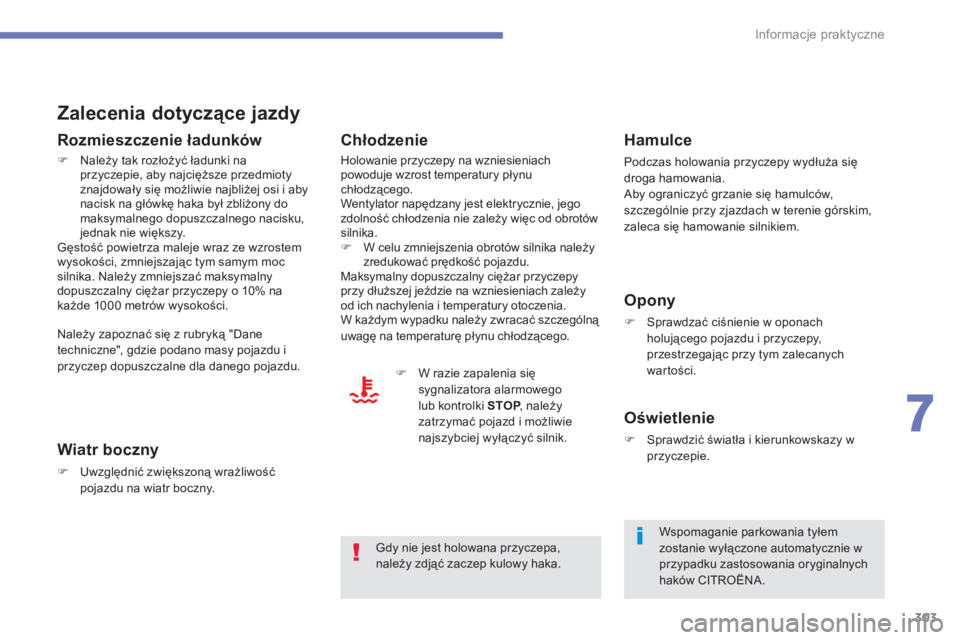

Zalecenia dotyczące jazdy


Rozmieszczenie ładunków
)Należy tak rozłożyü ładunki naprzyczepie, aby najcięższe przedmioty
znajdowały się możliwie najbliżej osi i aby
nacisk na główkę haka był zbliżony domaksymalnego dopuszczalnego nacisku, jednak nie większy.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, zmniejszając tym samym moc
silnika. Należy zmniejszać maksymalnydopuszczalny ciężar przyczepy o 10% na
każde 1000 metrów wysokości.

Wiatr boczny
)Uwzględnić zwiększoną wrażliwość pojazdu na wiatr boczny.
Chłodzenie
Holowanie przyczepy na wzniesieniach powoduje wzrost temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie, jego
zdolność chłodzenia nie zależy więc od obrotów silnika.)
W celu zmniejszenia obrotów silnika należy zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy
przy dłuższej jeździe na wzniesieniach zależy
od ich nachylenia i temperatury otoczenia.
W każdym wypadku należy zwracać szczególną uwagę na temperaturę płynu chłodzącego.
)
W razie zapalenia sięsygnalizatora alarmowego
lub kontrolki STOP, należyPzatrzymać pojazd i możliwienajszybciej wyłączyć silnik.



Hamulce

Podczas holowania przyczepy wydłuża się
droga hamowania.
Aby ograniczyć grzanie się hamulców, szczególnie przy zjazdach w terenie górskim,
zaleca się hamowanie silnikiem.


Opony
)
Sprawdzać ciśnienie w oponach holującego pojazdu i przyczepy, przestrzegając przy tym zalecanychwartości.



Oświetlenie
)
Sprawdzić światła i kierunkowskazy wprzyczepie.

Należy zapoznać się z rubryką "Dane
techniczne",
gdzie podano masy pojazdu iprzyczep dopuszczalne dla danego pojazdu.


Wspomaganie parkowania tyłem
zostanie wyłączone automatycznie wprzypadku zastosowania oryginalnych haków CITROËNA.

Gdy nie jest holowana przyczepa,należy zdjąć zaczep kulowy haka.

304
Informacje praktyczne

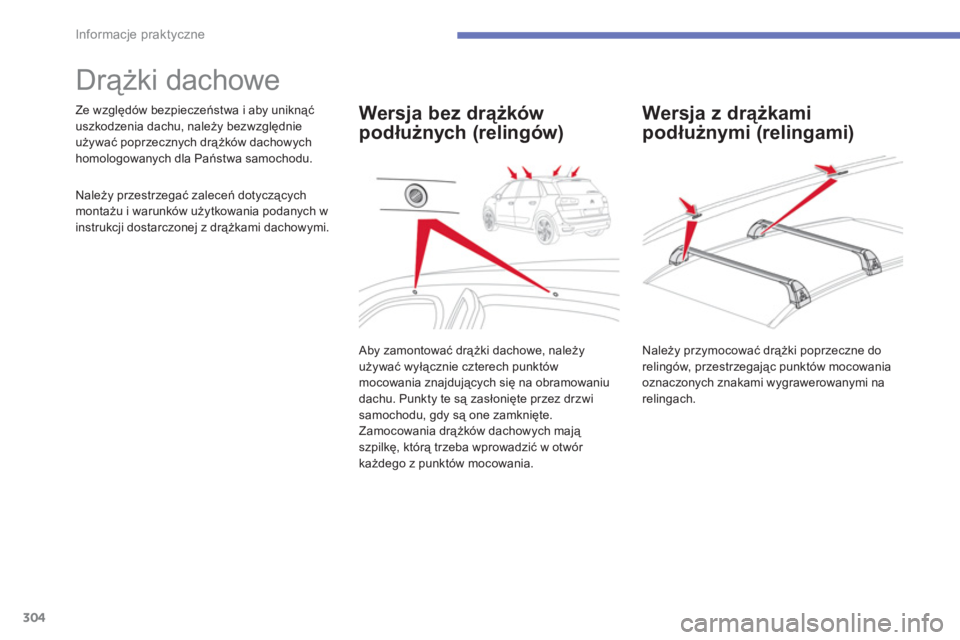

Drążki dachowe
Ze względów bezpieczeństwa i aby uniknąć
uszkodzenia dachu, należy bezwzględnie
używać poprzecznych drążków dachowych
homologowanych dla Państwa samochodu.
Należy przestrzegać zaleceń dotyczących
montażu i warunków użytkowania podanych w
instrukcji dostarczonej z drążkami dachowymi.


Wersja z drążkami
podłużnymi (relingami)

Aby zamontować drążki dachowe, należyużywać wyłącznie czterech punktów
mocowania znajdujących się na obramowaniu
dachu. Punkty te są zasłonięte przez drzwi
samoc
hodu, gdy są one zamknięte.
Zamocowania drążków dachowych mają
szpilkę, którą trzeba wprowadzić w otwór
każdego z punktów mocowania.


Wersja bez drążków
podłużnych (relingów)

Należy przymocować drążki poprzeczne do
relingów, przestrzegając punktów mocowania
oznaczon
ych znakami wygrawerowanymi na
relingach.

305
7
Informacje praktyczne

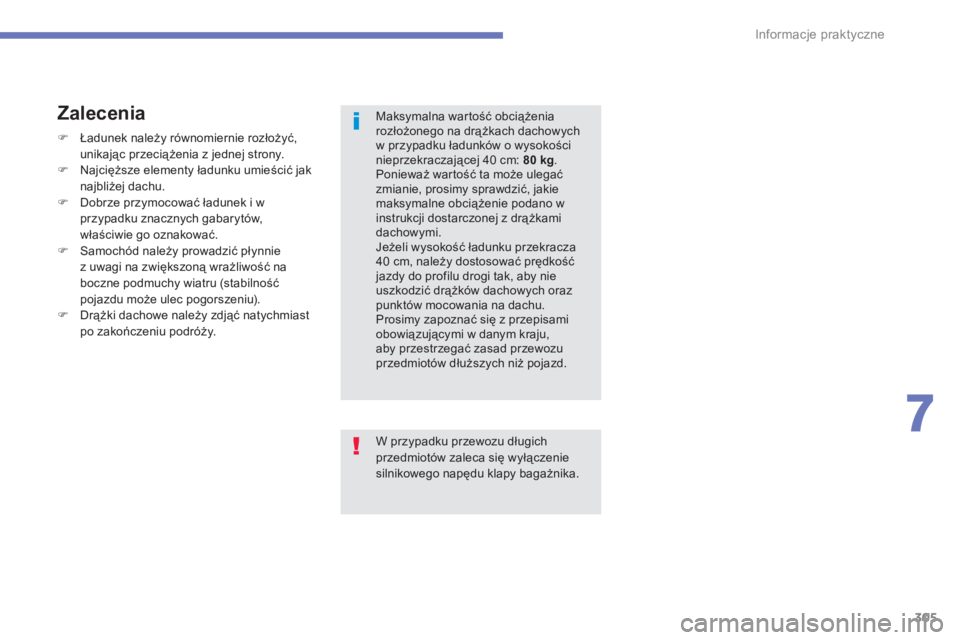

Maksymalna wartość obciążenia rozłożonego na drążkach dachowychw przypadku ładunków o wysokości nieprzekraczającej 40 cm: 80 kg.Ponieważ wartość ta może ulegaćzmianie, prosimy sprawdzić, jakie maksymalne obciążenie podano w instrukcji dostarczonej z drążkami dachowymi. Jeżeli wysokość ładunku przekracza40 cm, należy dostosować prędkośćjazdy do profilu drogi tak, aby nieuszkodzić drążków dachowych orazpunktów mocowania na dachu. Prosimy zapoznać się z przepisamiobowiązującymi w danym kraju,aby przestrzegać zasad przewozuprzedmiot

306
Informacje praktyczne

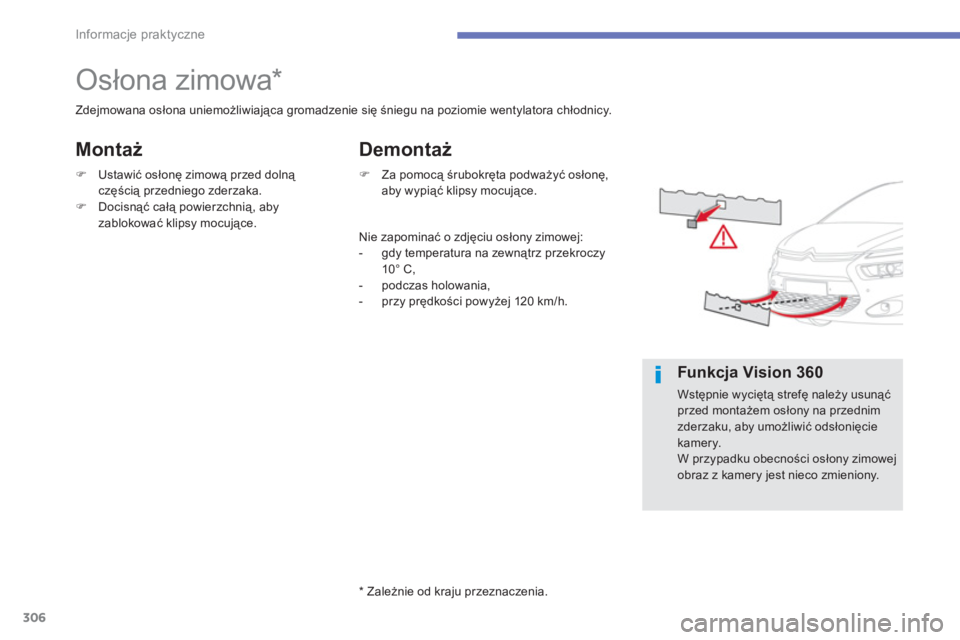

Osłona zimowa *
Zdejmowana osłona uniemożliwiająca gromadzenie się śniegu na poziomie wentylatora chłodnicy.
)Ustawić osłonę zimową przed dolną częścią przedniego zderzaka.)Docisnąć całą powierzchnią, abyzablokować klipsy mocujące.

)
Za pomocą śrubokręta podważyć osłonę,
aby wypiąć klipsy mocujące.

*

Zależnie od kraju przeznaczenia.
Nie zapominać o zdjęciu osłony zimowej:


- gdy temperatura na zewnątrz przekroczy
10° C
,
- podczas holowania,

- przy prędkości powyżej 120 km/h.




Demontaż Montaż



Funkcja Vision 360

Wstępnie wyciętą strefę należy usunąć przed montażem osłony na przednimzderzaku, aby umożliwić odsłonięciekamery.
W przypadku obecności osłony zimowejobraz z kamery jest nieco zmieniony.

307
7
Informacje praktyczne

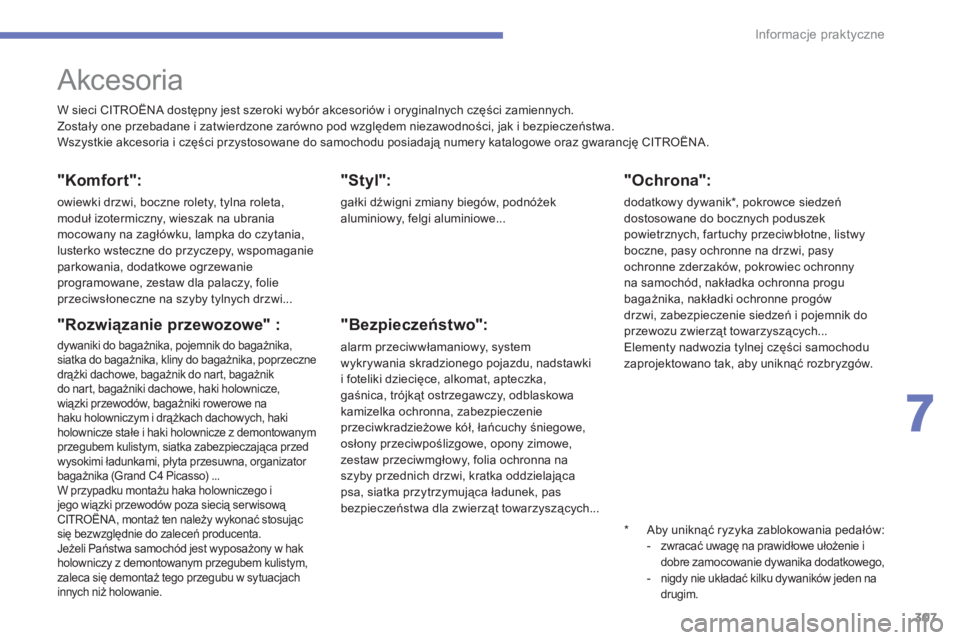

Akcesoria

W sieci CITROËNA dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarówno pod względem niezawodności, jak i bezpieczeństwa.
Wszystkie akcesoria i części przystosowane do samochodu posiadają numery katalogowe oraz gwarancję CITROËNA.



"Komfort":

owiewki drzwi, boczne rolety, tylna roleta,moduł izotermiczny, wieszak na ubraniamocowany na zagłówku, lampka do czytania,
lusterko wsteczne do przyczepy, wspomaganieparkowania, dodatkowe ogrzewanieprogramowane, zestaw dla palaczy, folie przeciwsłoneczne na szyby tylnych drzwi...


"Rozwiązanie przewozowe" :

dywaniki do bagażnika, pojemnik do bagażnika, siatka do bagażnika, kliny do bagażnika, poprzeczne
drążki dachowe, bagażnik do nar t, bagażnik
do nar t, ba
gażniki dachowe, haki holownicze,
wiązki przewodów, bagażniki rowerowe na
haku holowniczym i drążkach dachowych, hakiholownicze stałe i haki holownicze z demontowanymprzegubem kulistym, siatka zabezpieczająca przed
wysokimi ładunkami, płyta przesuwna, organizator
bagażnika (Grand C4 Picasso) ...
W przypadku montażu haka holowniczego i
jego wiązki przewodów poza siecią serwisową CITRO

308
Informacje praktyczne
Montaż urządzeń i akcesoriówelektrycznych spoza katalogu (doboru)CITROËNA może spowodować usterkę elektroniki oraz nadmierne obciążenieinstalacji elektrycznej pojazdu.
Przedstawiciele marki CITROËN
służą wszelką pomocą przy wyborze wyposażenia dopuszczonego dostosowania w Państwa samochodzie.

Montaż nadajników radiowych
Przed przystąpieniem do montażu nadajników radiowych z zewnętrzną anteną w ramach doposażenia,prosimy uzgodnić z kompetentnymi pracownikami sieci CITROËN, jakiewymogi musi spełniać urządzenie(pasmo częstotliwości, maksymalna moc wyjściowa, położenie anteny, specjalne warunki montażu), zgodniez Dyrektywą o KompatybilnościElektromagnetycznej PojazdówSamochodowych (2004/104/WE).


Przepisy w poszczególnych krajach mogą nakładać obowiązek posiadaniaw samochodzie kamizelki odblaskowej, trójkąta ostrzegawczego, alkomatu, zapasowych żarówek i bezpiecznikóworaz innego wyposażenia.
"Multimedia":
Głośniki, moduł Hi-Fi, zestaw głośnomówiący Bluetooth, wyświetlacz refleksyjny (HUD), przenośne systemy nawigacji, częściowo
wbudowany uchwyt nawigacji przenośnej,elementy wspomagające prowadzenie, przenośny ekran wideo, wspornik przenośnego ekranu, uchwyt telefonu, zestaw wideo o
dwóch ekranach, przenośny odtwarzacz wideo,
odtwarzacz CD, ładowarka USB, gniazdko
230 V/50 Hz, przejściówka 230 V/12 V,ładowarka iPhone/iPad, WiFi na pokładzie...
Udając się do placówek sieci serwisowej
CITROËNA, można także zaopatrzyć się w środki do czyszczenia i konser wacji wnętrza inadwozia - w tym także produkty ekologiczne
z gamy "TECHNATURE" - płyny uzupełniające
(płyn do spryskiwacza szyb...), lakier w aerozolu odpowiadający dokładnie odcieniowi
Państwa samochodu, wkłady wymienne (pojemnik do zestawu do prowizorycznejnaprawy opon...)...
