Page 321 of 456

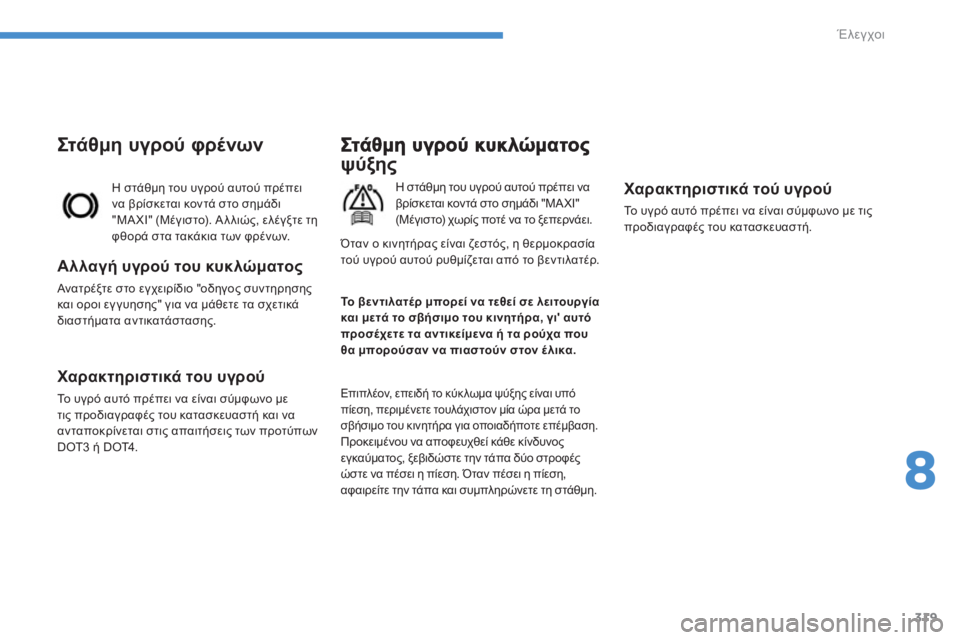

319
8
Έλεγχοι
ψύξης
Η στάθμη του υγρού αυτού πρέπει να βρίσκεται κοντά στο σημάδι "MAXI" (Μέγιστο) χωρίς ποτέ να το ξεπερνάει.
Επιπλέον, επειδή το κύκλωμα ψύξης είναι υπόπίεση, περιμένετε τουλάχιστον μία ώρα μετά τοσβήσιμο του κινητήρα για οποιαδήποτε επέμβαση.Προκειμένου να αποφευχθεί κάθε κίνδυνοςεγκαύματος, ξεβιδώστε την τάπα δύο στροφές ώστε να πέσει η πίεση. Όταν πέσει η πίεση, αφαιρείτε την τάπα και συμπληρώνετε τη στάθμη.
Χαρακτηριστικά τού υγρού
Το υγρό αυτό πρέπει να είναι σύμφωνο με τις
προδιαγραφές του κατασκευαστή. Η στάθμη του υγρού αυτού πρέπει
να
βρίσκεται κοντά στο σημάδι"MAXI" (Μέγιστο). Αλλιώς, ελέγξτε τη
φθορά στα τακάκια των φρένων.
Στ ά θμη υγρού φρένων
Αλλαγή υγρού του κυκλώματος
Ανατρέξτε στο εγχειρίδιο "οδηγος συντηρησης
και οροι εγγυησης" για να μάθετε τα σχετικά
διαστήματα αντικατάστασης.
Χαρακτηριστικά του υγρού
Το υγρό αυτό πρέπει να είναι σύμφωνο με
τις προδιαγραφές του κατασκευαστή και να
ανταποκρίνεται στις απαιτήσεις των προτύπων
DOT3 ή DOT4.
Το βεντιλατέρ μπορεί να τεθεί σε λειτουργία και μετά το σβήσιμο του κινητήρα, γι' αυτό
προσέχετε τα αντικείμενα ή τα ρούχα που
θα μπορούσαν να πιαστούν στον έλικα.
Όταν ο κινητήρας είναι ζεστός, η θερμοκρασία
τού υγρού αυτού ρυθμίζεται από το βεντιλατέρ.
Page 322 of 456
320
Έλεγχοι
και των χρησιμοποιημένων υγρών με το δέρμα.
Τα περισσότερα από αυτά τα υγρά είναι επιβλαβή για την υγεία και μάλιστα πολύ καυστικά.
Μην ρίχνετε το λάδι και τα χρησιμοποιημέναυγρά στις αποχετεύσεις ή στο έδαφος.
Το χρησιμοποιημένο λάδι συλλέγεται σταειδικά δοχεία που υπάρχουν για αυτόν τοσκοπό σε κάθε εγκεκριμένο συνεργείο τηςCITROËN.
Χρησιμοποιημένα προϊόντα
Συμπλήρωση
Η συμπλήρωση με πρόσθετο πρέπει ναπραγματοποιηθεί το συντομότερο, από
εγκεκριμένο συνεργείο της CITROËN.
Στ ά θμη πρόσθετου
πετρελαίου
(Diesel με
φίλτρο σωματιδίων
)
Η ελάχιστη στάθμη του δοχείου
πρόσθετου δηλώνεται με το
στα
θερό άναμμα της φωτεινής ένδειξης, συνοδευόμενο από ηχητικό σήμα και μήνυμα χαμηλής
στάθμης πρόσθετου του φίλτρου
σωματιδίων.
Η λυχνία ανάβει κάθε φορά που ανοίγετε τον
διακόπτη μηχανής ή ενεργοποιείτε το χειριστήριο,
μέχρι να συμπληρώσετε υγρό στο δοχείο.
Στην επόμενη στάση, συμπληρώστε ή πηγαίνετε
να σας συμπληρώσουν υγρό στο δοχείο υγρού
υαλοκαθαριστήρα / συσκευής πλύσης προβολέων.
Ελάχιστη στάθμη υγρού υαλοκαθαριστήρα / συσκευής
πλύσης προβολέων
Στα αυτοκίνητα που διαθέτουν συσκευή
πλύσης προβολέων, όταν η στάθμη του
υγρού φθάσει στο χαμηλότερο σημείο της,
ανάβει στον πίνακα οργάνων αυτή η λυχνία,συνοδευόμενη από ηχητικό σήμα και μήνυμα.
Page 323 of 456
321
8
Έλεγχοι
Έλεγχοι
Μπαταρία 12 V
Η μπαταρία δεν χρειάζεται συντήρηση.
Ωστόσο, ελέγχετε την καθαριότητα και
τη σύσφι
ξη των πόλων, κυρίως τους
καλοκαιρινούς και χειμερινούς μήνες.
Ανατρέξτε στο εγχειρίδιο "οδηγοςσυντηρησης και οροι εγγυησης" για
να μάθετε τα σχετικά διαστήματα
αντικατάσταση
ς.
Φίλτρο αέρα και φίλτρο χώρου επιβατών
Αλλάζετε το φίλτρο λαδιού κάθε
φορά που αλλάζετε λάδι κινητήρα.
Ανατρέξτε στο εγχειρίδιο "οδηγοςσυντηρησης και οροι εγγυησης" για
να μάθετε τα σχετικά διαστήματα
αντικατάστασης.
Φίλτρο λαδιούΗ παρουσία αυτής της ετικέτας, ειδικά με τη
λειτουργία Stop & Start, δηλώνει τη χρήση
μπαταρίας μολύβδου 12 V ειδικής τεχνολογίας
και χαρακτηριστικών, η οποία σε περίπτωση
αντικατάστασης ή αποσύνδεσης απαιτείεπέμβαση από εγκεκριμένο συνεργείο τηςCITROËN.
Εκτός αν υπάρχει αντίθετη υπόδειξη, ελέγχετε σύμφωνα με το εγχειρίδιο "οδηγος συντηρησης και οροι εγγυησης" και ανάλογα με τον τύπο κινητήρα του αυτοκινήτου σας.
Αλλιώς, ο έλεγχος πρέπει να γίνεται σε εγκεκριμένο συνεργείο του δικτύου CITROËN.
Ανά λογα με το περιβάλλον (περιβάλλον με
σκόνη κλπ.) και τη χρήση του αυτοκινήτου (οδήγηση στην πόλη κλπ.), αλλάζετέ τα, αν χρειάζεται, δύο φορές πιο συχνά. Ένα βρόμικο φίλτρο χώρου επιβατών μπορείνα υποβαθμίσει την απόδοση του συστήματος
κλιματισμού και να προκαλέσει ανεπιθύμητη δυσοσμία.
Φίλτρο σωματιδίων (κινητήρες Diesel)
Η αρχή κορεσμού του φίλτρου
σωματιδίων δηλώνεται με το
άναμμα αυτής της ένδειξης που συνοδεύεται απόπροειδοποιητικό μήνυμα.
Μόλις το επιτρέψουν οι συνθήκες κυκλοφορίας, αναζωογονήστε το φίλτρο οδηγώντας με ταχύτητα τουλάχιστον60 χλμ/ώρα μέχρι να σβήσει η ένδειξη.
Αν η ένδειξη συνεχίσει να εμφανίζεται, τότε πρόκειται για έλλειψη πρόσθετου.Ανατρέξτε στην παράγραφο "Στάθμη πρόσθετου πετρελαίου".
Σε καινούργιο αυτοκίνητο, οι πρώτεςαναζωογονήσεις του φίλτρου σωματιδίων μπορεί να συνοδευτούναπό οσμή "καμένου", κάτι τέτοιο είναιαπολύτως φυσιολογικό.
Μετά από παρατεταμένη λειτουργία του αυτοκινήτου με πολύ χαμηλή ταχύτηταή στο ρελαντί, ενδέχεται σε εξαιρετικές περιπτώσεις να διαπιστώσετε εκπομπές υδρατμών από την εξάτμιση, όταν επιταχύνετε. Οι εκπομπές αυτές δεν έχουν καμία επίπτωση στη συμπεριφορά του αυτοκινήτου ούτε στο περιβάλλον.
Σε περίπτωση επέμ
βασης στην μπαταρία,
ανατρέξτε στην ενότητα "Μπαταρία 12 V" για
να μάθετε τις προφυλάξεις που πρέπει να λαμβάνετε πριν την αποσύνδεση και μετά τηνεπανασύνδεσή της.
Page 324 of 456
322
Έλεγχοι
Η φθορά των φρένων εξαρτάται από τον
τρόπο οδήγησης, ιδιαίτερα στα αυτοκίνητα
που χρησιμοποιούνται στην πόλη, σε μικρές
διαδρομές. Μπορεί να χρειάζεται να ελέγχεται η κατάσταση των φρένων, ακόμη και στο διάστημαανάμεσα στα προγραμματισμένα σέρβις του αυτοκινήτου.
Εκτός και αν υπάρχει διαρροή στο σύστημα, η πτώση της
στάθμης του υγρού φρένων δείχνει ότι υπάρχει φθορά
στα τακάκια των φρένων.
Τα κ ά κ ι α φρένων
Γι α κάθε πληροφορία σχετικά με
τον έλεγχο του βαθμού φθοράς των
δίσκων των φρένων, απευθυνθείτε
σε εγκεκριμένο συνεργείο τηςCITROËN.
Βαθμός φθοράς δίσκων
φρένων
Χρησιμοποιείτε μόνο προϊόντα πουσυνιστώνται από την CITROËN ή προϊόντα αντίστοιχης ποιότητας και χαρακτηριστικών.
Γι α την καλύτερη δυνατή λειτουργία εξαιρετικά σημαντικών οργάνων όπως τοκύκλωμα των φρένων, η CITROËN επιλέγεικαι προτείνει πολύ ειδικά προϊόντα.
Μετά από πλύσιμο του αυτοκινήτου, μπορείνα σχηματιστεί υγρασία ή πάγος το χειμώνα στους δίσκους και τα τακάκια των φρένων και μπορεί να μειωθεί η αποτελεσματικότητα των φρένων. Πατήστε ελαφρά αρκετές φορέςτο φρένο ώστε να απομακρυνθεί από ταφρένα η υγρασία ή ο πάγος.
Ηλεκτρικό χειρόφρενο
Γι α περισσότερες πληροφορίες, διαβάστε τηνενότητα "Ηλεκτρικό χειρόφρενο - § Ανωμα λίες λειτουργίας".
Αυτό το σύστημα δεν απαιτεί ιδιαίτερο
έλεγχο. Σε περίπτωση προβλήματοςόμως, μη διστάσετε να απευθυνθείτε σε
ένα εγκεκριμένο συνεργείο του δικτύου
CITROËN για να ελέγξουν το σύστημα.
Μηχανικό κιβώτιο ταχυτήτων
Το κιβώτιο ταχυτήτων δεν χρειάζεται
συντήρηση (δεν χρειάζεται αλλαγή
λαδιού).
Ανατρέξτε στο εγχειρίδιο "οδηγοςσυντηρησης και οροι εγγυησης" για
να μάθετε τα σχετικά διαστήματα
ελέγχων.
Μηχανικό διαχειριζόμενο
κιβώτιο 6 ταχυτήτων
Το κιβώτιο ταχυτήτων δεν χρειάζεται
συντήρηση (δεν χρειάζεται αλλαγή
λαδιού).
Διαβάστε το εγχειρίδιο "οδηγοςσυντηρησης kai οροι εγγυησης" για να
δείτε τα χρονικά διαστήματα ελέγχου του.
Αυτόματο κιβώτιο
τα
χυτήτων
Το κιβώτιο ταχυτήτων δεν χρειάζεται
συντήρηση (δεν χρειάζεται αλλαγή λαδιού).
Ανατρέξτε στο εγχειρίδιο "οδηγος
συντηρησης και οροι εγγυησης" για να δείτε
τα σχετικά χρονικά διαστήματα ελέγχου.
Προκειμένου να μην προκ ληθεί ζημιάστα ηλεκτρικά όργανα, απαγορεύεταιαυστηρά να πλένετε με υψηλή πίεση το χώρο του κινητήρα.
Page 325 of 456
9
323
Τε χ ν ι κ ά χαρακτηριστικά
Κινητήρες βενζίνηςVTi 120THP155
Κιβώτιο ταχυτήτων
Μηχανικό
(5 σχέσεων)
Μηχανικό(6 σχέσεων)
Τύποι
: 3D... 3E... 3A...5FS0/1
5FV8 - 8/1
Κυ
βισμός (cm3)
1 598
1 598
Διάμετρος x διαδρομή (mm)
77 x 85,8 77 x 85,8
Μέγιστη ισχύ
ς
* (kW) 88
115
Στρ ο φέ
ς ανά λεπτό (για τη μέγιστη ισχύ)6 000
6 000
Μέγιστη ροπή
(Nm)
160240
Στρ ο φέ
ς ανά λεπτό (για τη μέγιστη ροπή) 4 2501 400
Καύσιμο
Αμόλυβδη
Αμόλυβδη
Καταλύτη
ς
ναι
ναι
Ποσότητα λαδιού (σε λίτρα)
Κινητήρα
ς (με αλλαγή φίλτρου)4,25
4,25
* Η μέγιστη ισχύ
ς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την αντίστοιχη Ευρωπαϊκή νομοθεσία (Οδηγία 1999/99/CE).
Κινητήρες και κιβώτια
3D...:CITROËN C4 Picasso (5 θέσεων).3A...:CITROËN Grand C4 Picasso (7 θέσεων).3E...:
CITROËN Grand C4 Picasso (5 θέσεων).
Page 326 of 456
324
Τε χ ν ι κ ά χαρακτηριστικά
* Το βάρος του αυτοκινήτου σε κατάσταση πορείας είναι ίσο με το βάρος εν κενώ + το βάρος του οδηγού (υπολογίζεται σε 75 κιλά). **
Ισχύει στη Γα λ λ ί α.
Κινητήρες βενζίνηςVTi 120THP155
Κιβώτιο ταχυτήτων
Μηχανικό
(5 σχέσεων)
Μηχανικό(6 σχέσεων)
Τύποι3D... 3E... 3A ... 5FS0/1 3D... 3E... 3A ...5FV8 - 8/1
- Β
άρος εν κενώ
1 252 - 1 276 - 1 278
1 296 - 1 311 - 1 313
- Βάρο
ς σε κατάσταση πορείας *
1 327 - 1 351 - 1353
1 371 - 1 386 - 1 388
- Μέγιστο τεχνικά αποδεκτό βάρο
ς (MTAC)
1 900 - 2 060 - 2 1101 940 - 2 100 - 2 150
- Βάρος MTRA (ισχύει στη Γα λ λ ί α) σε κλίση 12%
2 900 - 2 860 - 2 860
3 360 - 3 350 - 3 350
-
Όρια MTRA (ισχύει στη Γα λ λ ί α) σε κλίση 10% ή 12%
1 000 - 800 - 750
1 420 - 1 250 - 1 200
-
Όρια MTRA ** (ισχύει στη Γα λ λ ί α)
1 200 - 1 100 - 1 050
1 620 - 1 550 - 1 500
- Βάρος ρυμουλκούμενου χωρίς φρένα660 - 675 - 675 685 - 690 - 690
- Συνιστ
ώμενο φορτίο στον κοτσαδόρο
70 - 70 - 70
70 - 70 - 70
Βάρη και φορτία (σε kg)
Όταν η θερμοκρασία περιβάλλοντος είναι υψηλή, αυτό μπορεί να έχει ως αποτέλεσμα τη μείωση της απόδοσης του αυτοκινήτου για την προστασία
του κινητήρα. Όταν η θερμοκρασία περιβάλλοντος είναι μεγαλύτερη από 37 βαθμούς Κελσίου, μειώστε το ρυμουλκούμενο φορτίο.
Page 327 of 456
9
325
Τε χ ν ι κ ά χαρακτηριστικά
Κινητήρες DieselHDi 90e-HDi 90 Airdream
Κιβώτιο ταχυτήτων
Μηχανικό
(5 σχέσεων)
Διαχειριζόμενο
(6 σχέσεων)
Τύποι
: 3D... 3E... 3A...
9HP0/1 9HP8/2PS
Κυβισμός (cm3)1 560
Διάμετρο
ς x διαδρομή (mm)
75 x 88,3
Μέγιστη ισχύ
ς
* (kW)
68
Στρ ο φές ανά λεπτό (για τη μέγιστη ισχύ)
4 000
Μέγιστη ροπή
(Nm)
230
Στρ ο φές ανά λεπτό (για τη μέγιστη ροπή) 1 750
Καύσιμο
Πετρέλαιο
Καταλ
ύτης
ναι
Φίλτ
ρο σωματιδίων
ναι
Ποσότητα λαδιού
(σε λίτρα)
Κινητήρας (με αλλαγή φίλτρου)
3,75
.../S: μοντέλο e-HDi με Stop & Star t.
3D...:CITROËN C4 Picasso (5 θέσεων).
Κινητήρες και κιβώτια
* Η μέγιστη ισχύς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την αντίστοιχη Ευρωπαϊκή νομοθεσία (Οδηγία 1999/99/CE).
3E...:CITROËN Grand C4 Picasso (5 θέσεων). 3A...:CITROËN Grand C4 Picasso (7 θέσεων).
Page 328 of 456
326
Τε χ ν ι κ ά χαρακτηριστικά
* Η μέγιστη ισχύς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την αντίστοιχη Ευρωπαϊκή νομοθεσία (Οδηγία 1999/99/CE).
Κινητήρες και κιβώτια
.../S: μοντέλο e-HDi με Stop & Star t. 3D...:CITROËN C4 Picasso (5 θέσεων).3E...:
CITROËN Grand C4 Picasso (5 θέσεων). 3A...:
CITROËN Grand C4 Picasso (7 θέσεων).
Κινητήρες DieselHDi 115e- HDi 115 Airdream
Κιβώτιο ταχυτήτων
Μηχανικό
(6 σχέσεων) Μηχανικό(6 σχέσεων)
Διαχειριζόμενο
(6 σχέσεων)
Τύποι3D... 3E... 3A...9HC8/1
9HC8/1S
9HC8/1PS - 8/2PS
Κυ
βισμός (cm3)
1 5601 560
Διάμετρο
ς x διαδρομή (mm) 75 x 88,3
75 x 88,3
Μέγιστη ισχύ
ς
* (kW)
8585
Στρ ο φές ανά λεπτό
(για τη μέγιστη ισχύ)
3 6003 600
Μέγιστη ροπή
(Nm)
270270 - 285
Στρ ο φέ
ς ανά λεπτό (για τη μέγιστη ροπή)1 7501 750
Καύσιμο
Πετρέλαιο
Πετρέλαιο
Καταλ
ύτηςναι
ναι
Φίλτ
ρο σωματιδίωνόχι
ναι
Ποσότητα λαδιού (σε λίτρα)
Κινητήρας (με αλλαγή φίλτρου)3,75 3,75
Page 329 of 456
9
327
Τε χ ν ι κ ά χαρακτηριστικά
* Η μέγιστη ισχύς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την αντίστοιχη Ευρωπαϊκή νομοθεσία (Οδηγία 1999/99/CE).
Κινητήρες και κιβώτια
.../S: μοντέλο e-HDi με Stop & Start. 3D...:CITROËN C4 Picasso (5 θέσεων).3E...:
CITROËN Grand C4 Picasso (5 θέσεων).3A...:
CITROËN Grand C4 Picasso (7 θέσεων).
Κινητήρες Diesele-HDi 150Airdream
Κιβώτιο ταχυτήτων
Μηχανικό
(6 σχέσεων)
Αυτόματο(6 σχέσεων)
Τύποι
: 3D... 3E... 3A...
AHXM/S - M/1S
AHXT/S - T/1S
Κυ
βισμός (cm3)
1 997
Διάμετρο
ς x διαδρομή (mm)85 x 88
Μέγιστη ισχύ
ς
* (kW)
11 0
Στρ ο φές ανά λεπτό (για τη μέγιστη ισχύ)3 750
Μέγιστη ροπή
(Nm)370
Στρ ο φέ
ς ανά λεπτό (για τη μέγιστη ροπή) 1 750
Καύσιμο
Πετρέλαιο
Καταλ
ύτης
ναι
Φίλτ
ρο σωματιδίων
ναι
Ποσότητα λαδιού
(σε λίτρα)
Κινητήρας (με αλλαγή φίλτρου)
6,1
Page 330 of 456
328
Τε χ ν ι κ ά χαρακτηριστικά
* Το βάρος του αυτοκινήτου σε κατάσταση πορείας είναι ίσο με το βάρος εν κενώ + το βάρος του οδηγού (υπολογίζεται σε 75 κιλά).
**
Οι τιμές MTRA ισχύυν στη Γα λ λ ί α.
Κινητήρες DieselHDi 90e-HDi 90 Airdream
Κιβώτιο ταχυτήτων
Μηχανικό (5 σχέσεων)
Διαχειριζόμενο(6 σχέσεων)
Τύποι
3D9HP0/1
3D... 3E... 3A
9HP8/2PS
- Βάρος εν κενώ
1 2791 289 - 1 314 - 1 316
- Βάρος σε κατάσταση πορείας *1 354
1 364 - 1 389 - 1 391
- Μέγιστο τεχνικά αποδεκτό βάρο
ς (MTAC)
1 920
1 940 - 2 11 0 - 2 160
- Βάρος MTRA (ισχύει στη Γα λ λ ί α)
σε κλίση 12% 3 170 3 140 - 3 160 - 3 160
-
Όρια MTRA (ισχύει στη Γα λ λ ί α)
σε κλίση 10% ή 12%1 250
1 200 - 1 050 - 1 000
- Όρια MTRA (ισχύει στη Γα λ λ ί α)
** 1 450
1 400 - 1 350 - 1 300
- Β
άρος ρυμουλκούμενου χωρίς φρένα
675 680 - 690 - 695
- Συνιστώ
μενο φορτίο στον κοτσαδόρο
70
70 - 70 - 70
Βάρη και φορτία (σε kg)
Όταν η θερμοκρασία περιβάλλοντος είναι υψηλή, αυτό μπορεί να έχει ως αποτέλεσμα τη μείωση της απόδοσης του αυτοκινήτου ώστε να
προστατευθεί ο κινητήρας. Όταν η θερμοκρασία περιβάλλοντος είναι μεγαλύτερη από 37 βαθμούς Κελσίου, μειώστε το ρυμουλκούμενο φορτίο.
