Vyberanie náplne

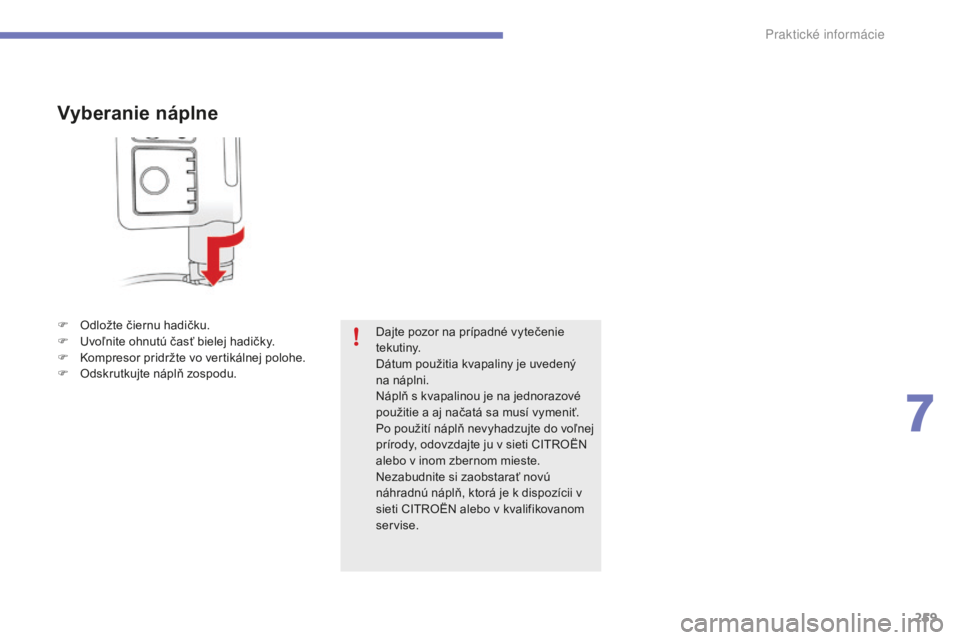

F Odložte čiernu hadičku.
F uv oľnite ohnutú časť bielej hadičky.
F
k
o
mpresor pridržte vo vertikálnej polohe.
F

O
dskrutkujte náplň zospodu. Dajte pozor na prípadné vytečenie
te k ut i ny.
Dátum použitia kvapaliny je uvedený
na náplni.
Náplň s kvapalinou je na jednorazové
použitie a aj načatá sa musí vymeniť.
Po použití náplň nevyhadzujte do voľnej
prírody, odovzdajte ju v sieti CI
t

r
O
ËN
alebo v inom zbernom mieste.
Nezabudnite si zaobstarať novú
náhradnú náplň, ktorá je k dispozícii v
sieti CI
t

r
O
ËN alebo v kvalifikovanom
servise.
7
Praktick

260
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Kontrola tlaku/Príležitostné
dohustenie
kompresor môžete taktiež použiť, bez
vstreknutia prípravku na:
-
p
ríležitostnú kontrolu alebo dohustenie
pneumatík vášho vozidla,
-

h
ustenie iného príslušenstva (lopty,
cyklistické pneumatiky...).

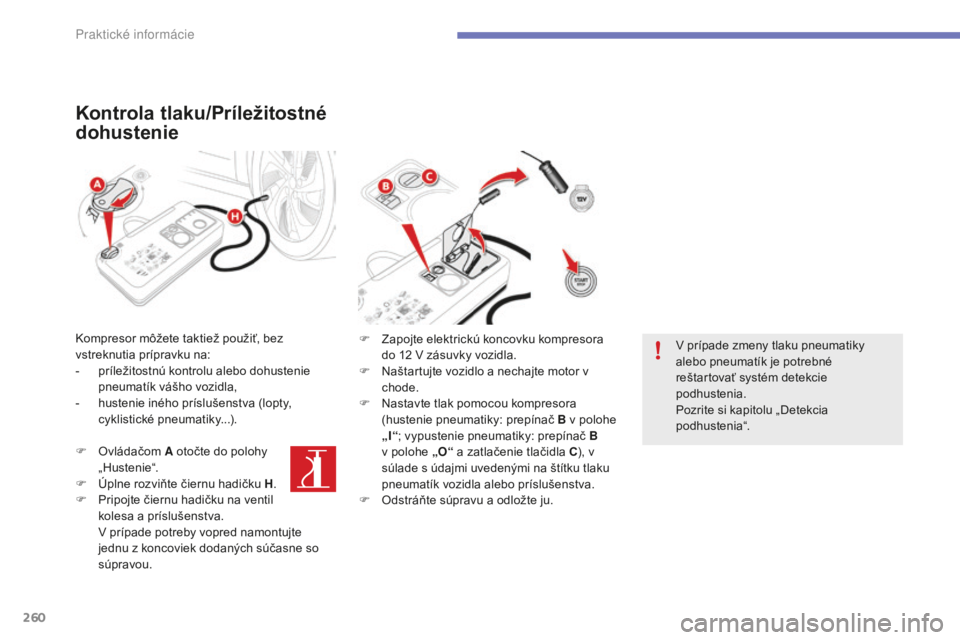

F

O
vládačom A otočte do polohy
„ Hustenie“.
F

Ú
plne rozviňte čiernu hadičku H .
F

P
ripojte čiernu hadičku na ventil
kolesa a príslušenstva.


v prípade potreby vopred namontujte
jednu z koncoviek dodaných súčasne so
súpravou. F
Z apojte elektrickú koncovku kompresora
do 12
v zásuvky vozidla.
F

N
aštartujte vozidlo a nechajte motor v
chode.
F

N
astavte tlak pomocou kompresora
(hustenie pneumatiky: prepínač B v polohe
„I“ ; vypustenie pneumatiky: prepínač B
v polohe „O“ a zatlačenie tlačidla C ), v
súlade s údajmi uvedenými na štítku tlaku
pneumatík vozidla alebo príslušenstva.
F

O
dstráňte súpravu a odložte ju.v prípade zmeny tlaku pneumatiky
alebo pneumatík je potrebné
reštartovať systém detekcie
podhustenia.
Pozrite si kapitolu „Detekcia
podhustenia“.
Praktick

261
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

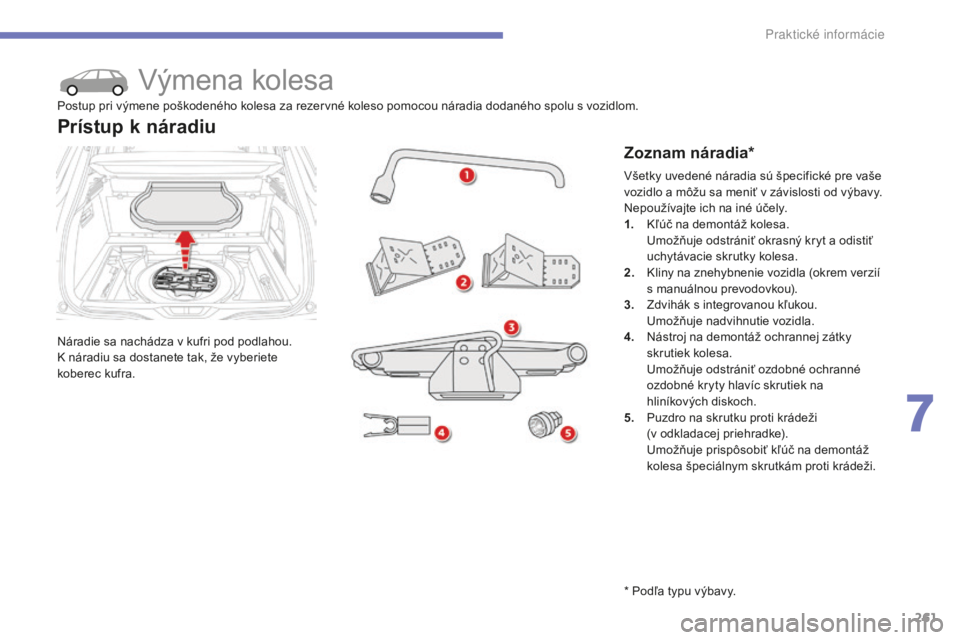

výmena kolesa
Náradie sa nachádza v kufri pod podlahou.k náradiu sa dostanete tak, že vyberiete
koberec kufra.
Prístup k náradiu
Zoznam náradia*
Postup pri výmene poškodeného kolesa za rezervné koleso pomocou náradia dodaného spolu s vozidlom.
* Podľa typu výbavy.
vš
etky uvedené náradia sú špecifické pre vaše
vozidlo a môžu sa meniť v závislosti od výbavy.
Nepoužívajte ich na iné účely.
1.


k
ľ
úč na demontáž kolesa.


u
m
ožňuje odstrániť okrasný kryt a odistiť
uchytávacie skrutky kolesa.
2.


k
l
iny na znehybnenie vozidla (okrem verzií
s manuálnou prevodovkou).
3.
Z

dvihák s integrovanou kľukou.


u
m
ožňuje nadvihnutie vozidla.
4.
N

ástroj na demontáž ochrannej zátky
skrutiek kolesa.


u
m
ožňuje odstrániť ozdobné ochranné
ozdobné kryty hlavíc skrutiek na
hliníkových diskoch.
5.
P

uzdro na skrutku proti krádeži
(v odkladacej priehradke).


u
m
ožňuje prispôsobiť kľúč na demontáž
kolesa špeciálnym skrutkám proti krádeži.
7
Praktick

262
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Vybratie rezervného kolesa

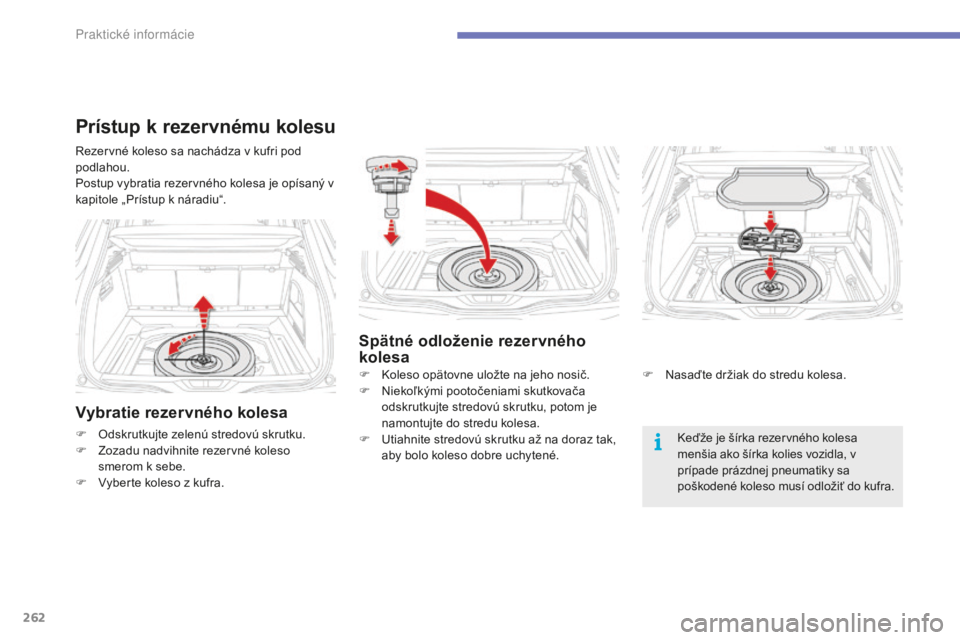

F Odskrutkujte zelenú stredovú skrutku.
F Z ozadu nadvihnite rezervné koleso
smerom k sebe.
F
v
y
berte koleso z kufra.ke ďže je šírka rezervného kolesa
menšia ako šírka kolies vozidla, v
prípade prázdnej pneumatiky sa
poškodené koleso musí odložiť do kufra.
re
zervné koleso sa nachádza v kufri pod
podlahou.
Postup vybratia rezervného kolesa je opísaný v
kapitole „Prístup k náradiu“.
Prístup k rezervnému kolesu
Spätné odloženie rezervného
kolesa
F koleso opätovne uložte na jeho nosič.
F N iekoľkými pootočeniami skutkovača
odskrutkujte stredovú skrutku, potom je
namontujte do stredu kolesa.
F
u
t
iahnite stredovú skrutku až na doraz tak,
aby bolo koleso dobre uchytené. F
N asaďte držiak do stredu kolesa.
Praktick

263
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
* Podľa verzie. ko mpletné náradie je súčasťou
dodávky rezervného kolesa.
výmena kolesaPostup pri výmene poškodeného kolesa za rezervné koleso pomocou náradia dodaného spolu s vozidlom.
ča

sť náradia je dostupná z kufra. k
l
iny na
zablokovanie kolies 2
a nástavec kľúča 6 sa
nachádzajú v pravej časti obloženia prahu
kufra.
k
ľ

úč na demontáž kolesa 1 a oko na
ťahanie vozidla 7
sú umiestnené v ľavej časti
obloženia prahu kufra.
Zvyšná časť náradia, teda zdvihák 3
a
nástroj na demontáž ozdobných krytov
skrutiek na hliníkových diskoch 4 , je uložená
v skrinke pripojenej k náhradnému kolesu.
Sústava je upevnená pod vozidlom pomocou
navíjacieho systému (pozrite kapitolu „Prístup k
rezervnému kolesu“).

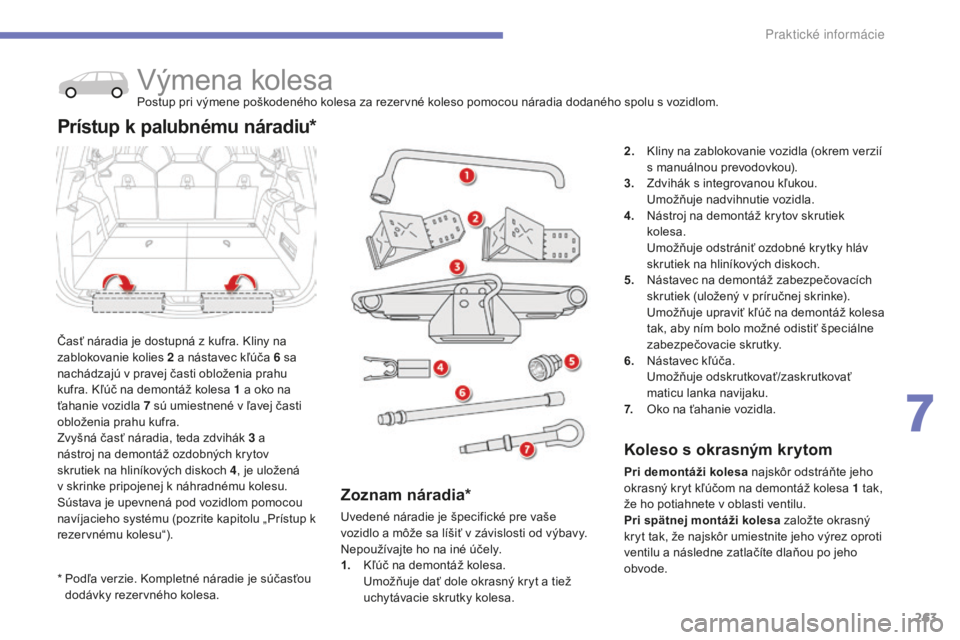

Prístup k palubnému náradiu*
2. kliny na zablokovanie vozidla (okrem verzií s manuálnou prevodovkou).
3.
Z

dvihák s integrovanou kľukou.


u
m
ožňuje nadvihnutie vozidla.
4.
N

ástroj na demontáž krytov skrutiek
kolesa.


u
m
ožňuje odstrániť ozdobné krytky hláv
skrutiek na hliníkových diskoch.
5.
N

ástavec na demontáž zabezpečovacích
skrutiek (uložený v príručnej skrinke).


u
m
ožňuje upraviť kľúč na demontáž kolesa
tak, aby ním bolo možné odistiť špeciálne
zabezpečovacie skrutky.
6.
N

ástavec kľúča.


u
m
ožňuje odskrutkovať/zaskrutkovať
maticu lanka navijaku.
7.
O

ko na ťahanie vozidla.
Koleso s okrasným krytom
Pri demontáži kolesa najskôr odstráňte jeho
okrasný kryt kľúčom na demontáž kolesa 1 tak,
že ho potiahnete v oblasti ventilu.
Pri spätnej montáži kolesa založte okrasný
kryt tak, že najskôr umiestnite jeho výrez oproti
ventilu a následne zatlačíte dlaňou po jeho
obvode.
Zoznam náradia*
uvedené náradie je špecifické pre vaše
vozidlo a môže sa líšiť v závislosti od výbavy.
Nepoužívajte ho na iné účely.
1.


k
ľ
úč na demontáž kolesa.


u
m
ožňuje dať dole okrasný kryt a tiež
uchytávacie skrutky kolesa.
7
Praktick

264
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
* Podľa verzie.
Vybratie rezervného kolesarezervné koleso je uchytené pomocou
navíjacieho systému pod vozidlom.
Prístup k rezervnému kolesu*

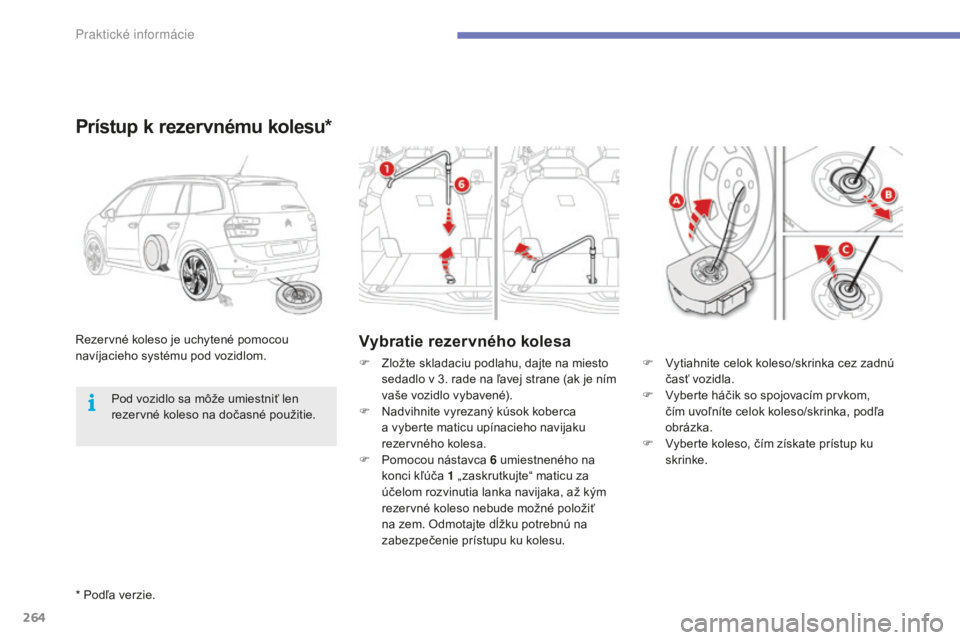

F vytiahnite celok koleso/skrinka cez zadnú časť vozidla.
F
v
y
berte háčik so spojovacím prvkom,
čím uvoľníte celok koleso/skrinka, podľa
obrázka.
F
v
y
berte koleso, čím získate prístup ku
skrinke.
F
Z
ložte skladaciu podlahu, dajte na miesto
sedadlo v 3. rade na ľavej strane (ak je ním
vaše vozidlo vybavené).
F

N

advihnite vyrezaný kúsok koberca
a vyberte maticu upínacieho navijaku
rezervného kolesa.
F

P

omocou nástavca 6

umiestneného na
konci kľúča 1

„zaskrutkujte“ maticu za
účelom rozvinutia lanka navijaka, až kým
rezervné koleso nebude možné položiť
na zem. Odmotajte dĺžku potrebnú na
zabezpečenie prístupu ku kolesu.
Pod vozidlo sa môže umiestniť len
rezervné koleso na dočasné použitie.
Praktick

265
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Poškodené koleso sa nemôže upevniť
pod vozidlo. Musí sa uložiť do kufra. Na
ochranu vnútra kufra použite ochranný
povlak.
F

S

tlačte jazýček, posuňte kryt skrinky až do
stredu a následne ho vyberte, čím získate
prístup k ďalšiemu náradiu (ručný zdvihák
a nástroj na demontáž krytky hlavy skrutky
na hliníkových diskoch).Spätné odloženie rezervného
kolesa
F Príslušné náradie odložte do skrinky a uzavrite kryt.
F

P
oložte skrinku s náradím na zem.

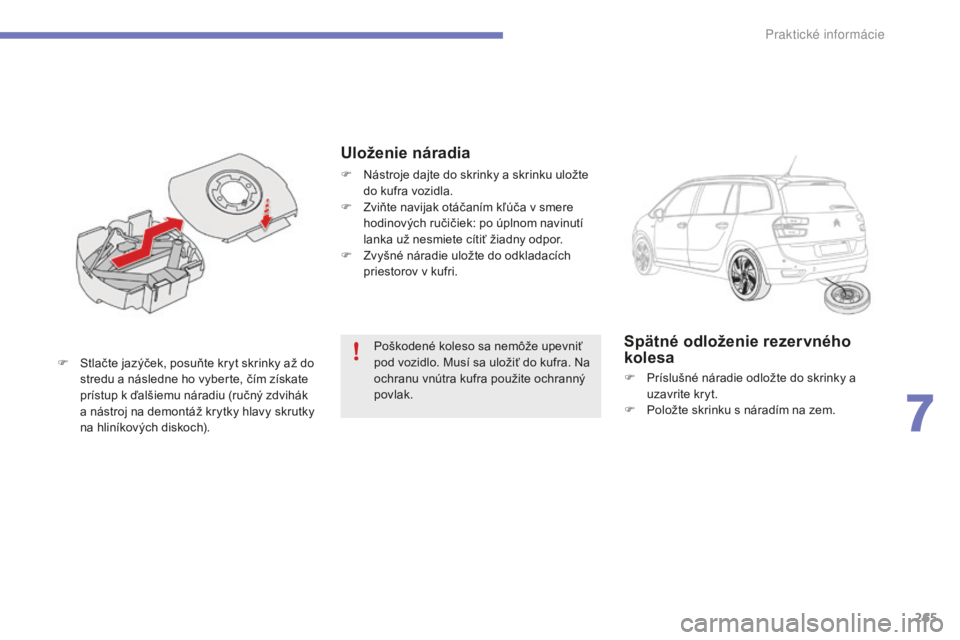

Uloženie náradia
F Nástroje dajte do skrinky a skrinku uložte do kufra vozidla.
F

Z
viňte navijak otáčaním kľúča v smere
hodinových ručičiek: po úplnom navinutí
lanka už nesmiete cítiť žiadny odpor.
F

Z
vyšné náradie uložte do odkladacích
priestorov v kufri.
7
Praktick

266
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

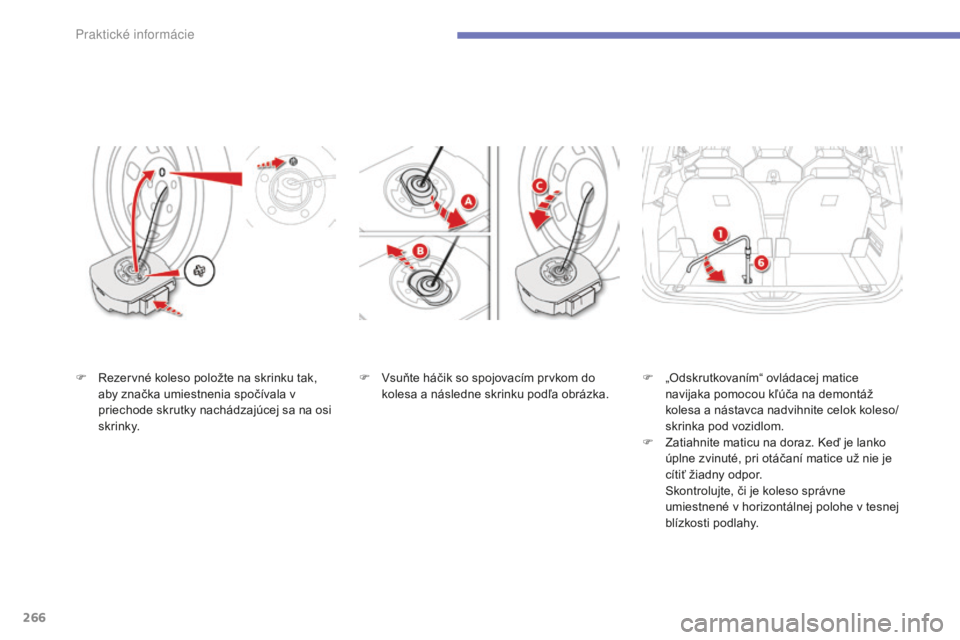

F vsuňte háčik so spojovacím prvkom do kolesa a následne skrinku podľa obrázka. F
„ Odskrutkovaním“ ovládacej matice
navijaka pomocou kľúča na demontáž
kolesa a nástavca nadvihnite celok koleso/
skrinka pod vozidlom.
F

Z
atiahnite maticu na doraz. k
e
ď je lanko
úplne zvinuté, pri otáčaní matice už nie je
cítiť žiadny odpor.
S

kontrolujte, či je koleso správne
umiestnené v horizontálnej polohe v tesnej
blízkosti podlahy.
F
re
zervné koleso položte na skrinku tak,
aby značka umiestnenia spočívala v
priechode skrutky nachádzajúcej sa na osi
skrinky.
Praktick

267
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Demontáž kolesa
Odstavenie vozidla
vozidlo odstavte na takom mieste, aby
neprekážalo v premávke: povrch musí
byť vodorovný, pevný a nešmykľavý.
Zatiahnite parkovaciu brzdu, s výnimkou
prípadu, ak je naprogramovaná
v automatickom režime, vypnite
zapaľovanie a zaraďte prvý prevodový
stupeň*, aby ste zablokovali kolesá.
Skontrolujte, či sa rozsvietila kontrolka
brzdenia a kontrolka P na ovládači
parkovacej brzdy.
Na zaistenie bezpečnosti podložte
klinom koleso protiľahlé ku kolesu, ktoré
vymieňate.
Je nevyhnutné, aby ste sa presvedčili,
či cestujúci opustili vozidlo a zdržiavajú
sa na bezpečnom mieste.
Nikdy si nelíhajte pod vozidlo
nadvihnuté pomocou zdviháku; použite
stojan.
Zoznam úkonov

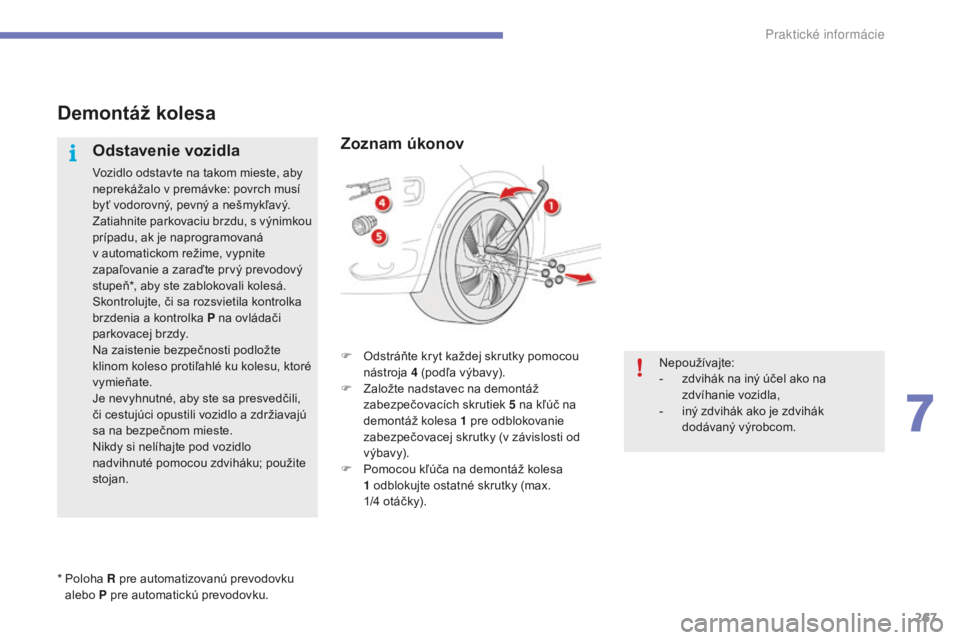

F Odstráňte kryt každej skrutky pomocou nástroja 4
(podľa výbavy).
F

Z
aložte nadstavec na demontáž
zabezpečovacích skrutiek 5
na kľúč na
demontáž kolesa 1
pre odblokovanie
zabezpečovacej skrutky (v závislosti od
výbavy).
F

P
omocou kľúča na demontáž kolesa
1
odblokujte ostatné skrutky (max.
1/4
otáčky).
*

P

oloha R pre automatizovanú prevodovku
alebo P pre automatickú prevodovku. Nepoužívajte:
-

z
dvihák na iný účel ako na
zdvíhanie vozidla,
-

i
ný zdvihák ako je zdvihák
dodávaný výrobcom.
7
Praktick

268
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

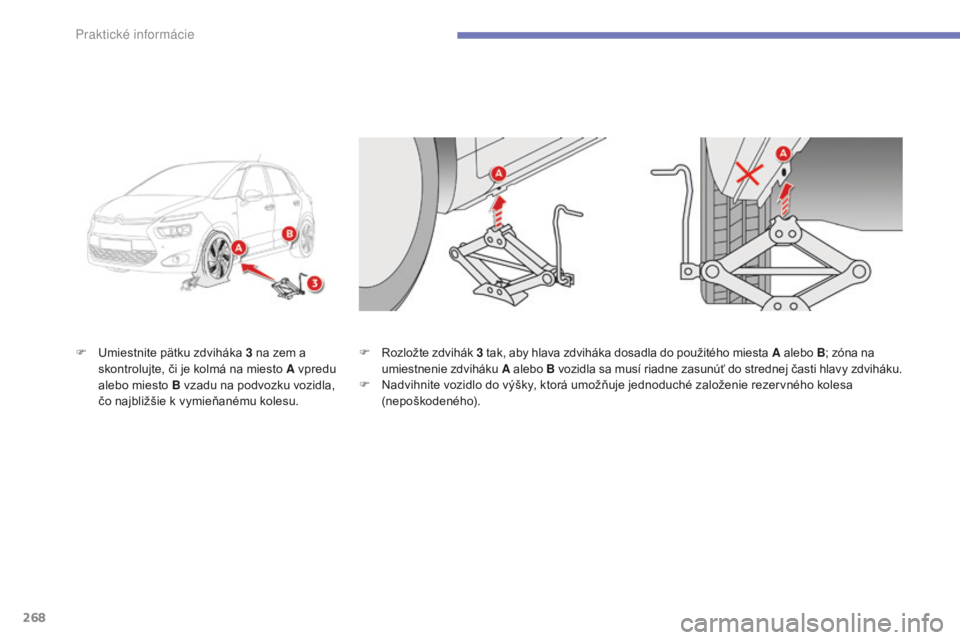

F umiestnite pätku zdviháka 3 na zem a
skontrolujte, či je kolmá na miesto A vpredu
alebo miesto B vzadu na podvozku vozidla,
čo najbližšie k vymieňanému kolesu. F
ro zložte zdvihák
3 t ak, aby hlava zdviháka dosadla do použitého miesta A
alebo B; zóna na
umiestnenie zdviháku A alebo B vozidla sa musí riadne zasunúť do strednej časti hlavy zdviháku.
F

N
advihnite vozidlo do výšky, ktorá umožňuje jednoduché založenie rezervného kolesa
(nepoškodeného).
Praktick
