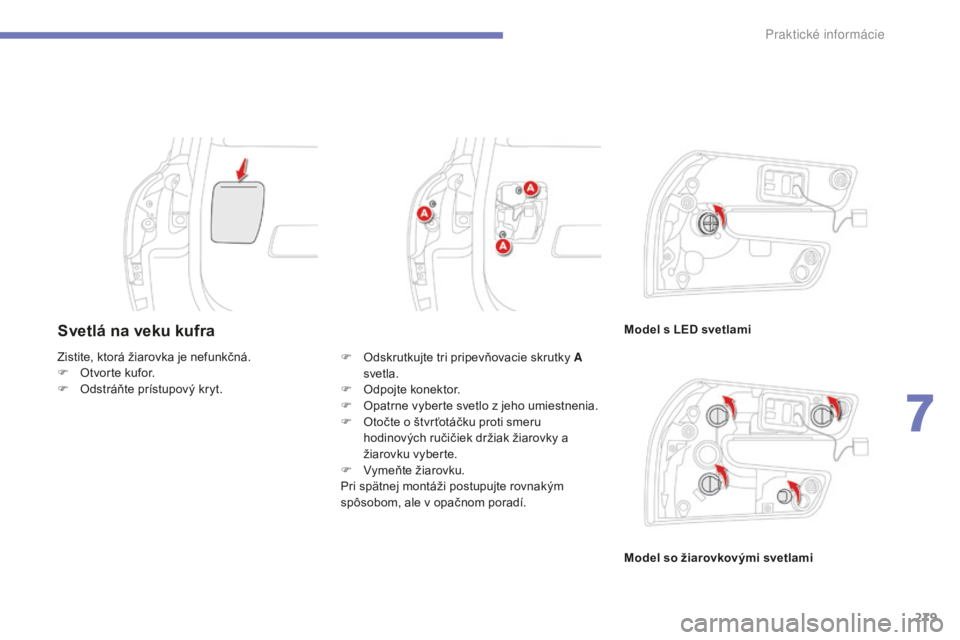

Svetlá na veku kufraModel s LED svetlami
Model so žiarovkovými svetlami
Zistite, ktorá žiarovka je nefunkčná.
F

O

tvorte kufor.
F

O

dstráňte prístupový kryt. F

O

dskrutkujte tri pripevňovacie skrutky A
svetla.
F

O

dpojte konektor.
F

O

patrne vyberte svetlo z jeho umiestnenia.
F

O

točte o štvr ťotáčku proti smeru
hodinových ručičiek držiak žiarovky a
žiarovku vyberte.
F
v
y

meňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
7
Praktick

280
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

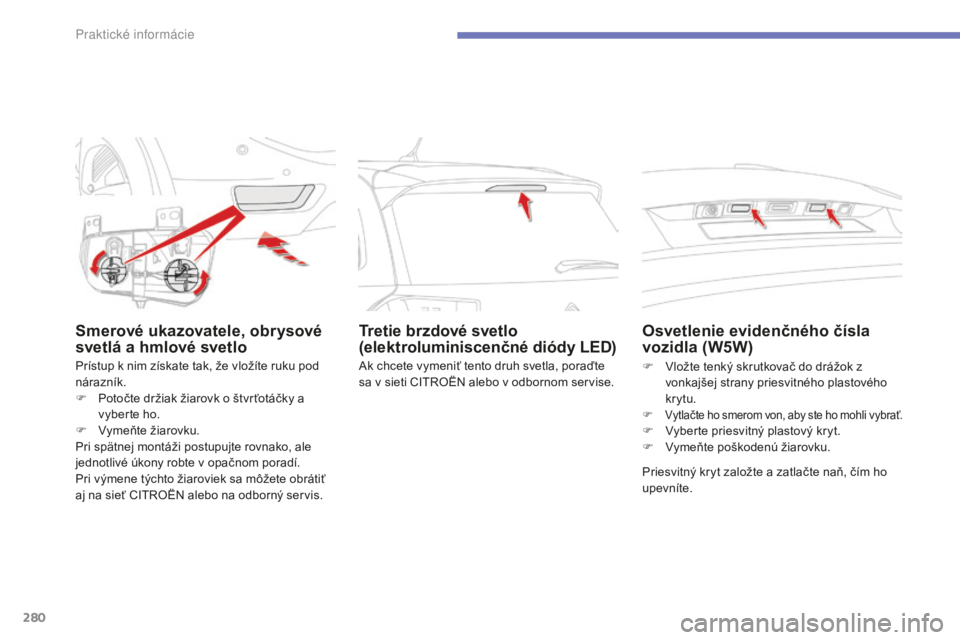

Smerové ukazovatele, obrysové
svetlá a hmlové svetlo
Prístup k nim získate tak, že vložíte ruku pod
nárazník.
F
P
otočte držiak žiarovk o štvr ťotáčky a
vyberte ho.
F
v
y
meňte žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí.
Pri výmene týchto žiaroviek sa môžete obrátiť
aj na sieť CI
t

r
O
ËN alebo na odborný servis.ak c hcete vymeniť tento druh svetla, poraďte
sa v sieti CIt rO ËN alebo v odbornom servise.
Tretie brzdové svetlo
(elektroluminiscenčné diódy LED)Osvetlenie evidenčného čísla
vozidla (W5W)
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte. F v
l
ožte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F vytlačte ho smerom von, aby ste ho mohli vybrať.F vyberte priesvitný plastový kryt.
F vy meňte poškodenú žiarovku.
Praktick

281
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Skôr ako poistku vymeníte je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

o
dstaviť všetky elektrické spotrebiče,
F

o
dstaviť vozidlo a prerušiť kontakt,
F

n
ájsť chybnú poistku pomocou príslušných
tabuliek a schém uvedených na
nasledujúcich stránkach.

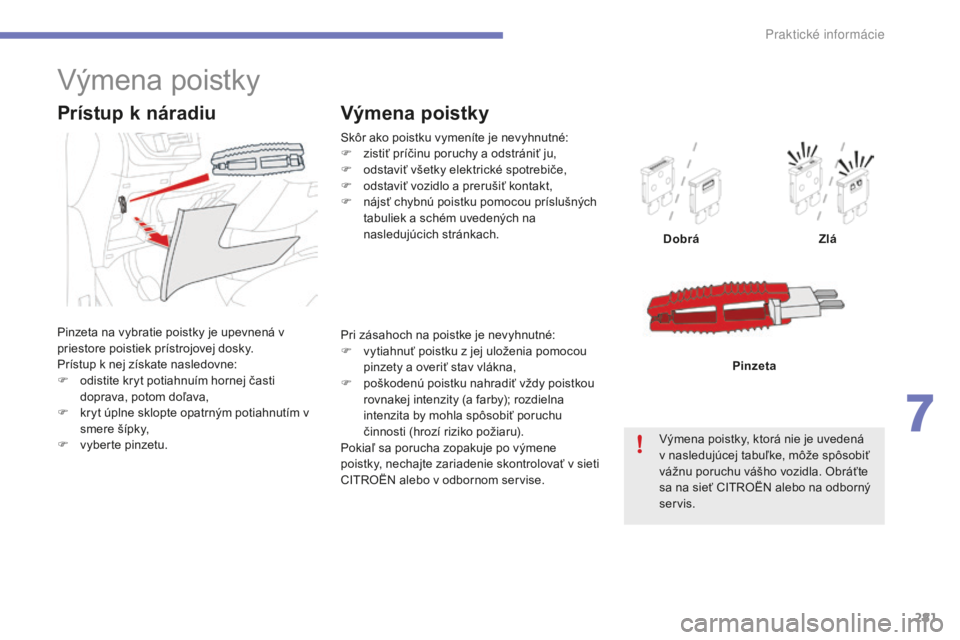

Výmena poistky
Dobrá Zlá
vý

mena poistky, ktorá nie je uvedená
v nasledujúcej tabuľke, môže spôsobiť
vážnu poruchu vášho vozidla. Obráťte
sa na sieť CI
t

r
O
ËN alebo na odborný
servis. Pinzeta
výmena poistky
Pinzeta na vybratie poistky je upevnená v
priestore poistiek prístrojovej dosky.
Prístup k nej získate nasledovne:
F

o
distite kryt potiahnuím hornej časti
doprava, potom doľava,
F

k
ryt úplne sklopte opatrným potiahnutím v
smere šípky,
F

v
yberte pinzetu.
Prístup k náradiu
Pri zásahoch na poistke je nevyhnutné:
F v ytiahnuť poistku z jej uloženia pomocou
pinzety a overiť stav vlákna,
F

p
oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Pokiaľ sa porucha zopakuje po výmene
poistky, nechajte zariadenie skontrolovať v sieti
CI
t

r
O
ËN alebo v odbornom servise.
7
Praktick

282
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Sieť CItrOËN sa zrieka akejkoľvek
zodpovednosti za náklady vzniknuté
následkom uvedenia vášho vozidla do
pôvodného stavu alebo za poruchy
zapríčinené inštaláciou pomocného
príslušenstva, ktoré nedodáva a
ani neodporúča CI
t

r
O
ËN, a ktoré
neboli inštalované podľa predpisov,
najmä ak ide o pripojené doplnkové
zariadenia, ktorých spotreba presahuje
10
mil

iampérov.
Inštalácia elektrického
príslušenstva
elektrický okruh vášho vozidla bol
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Skôr ako pristúpite k inštalácii inej
výbavy alebo elektrického príslušenstva
na vašom vozidle, obráťte sa na sieť
CI
t
r
O
ËN alebo na odborný servis.

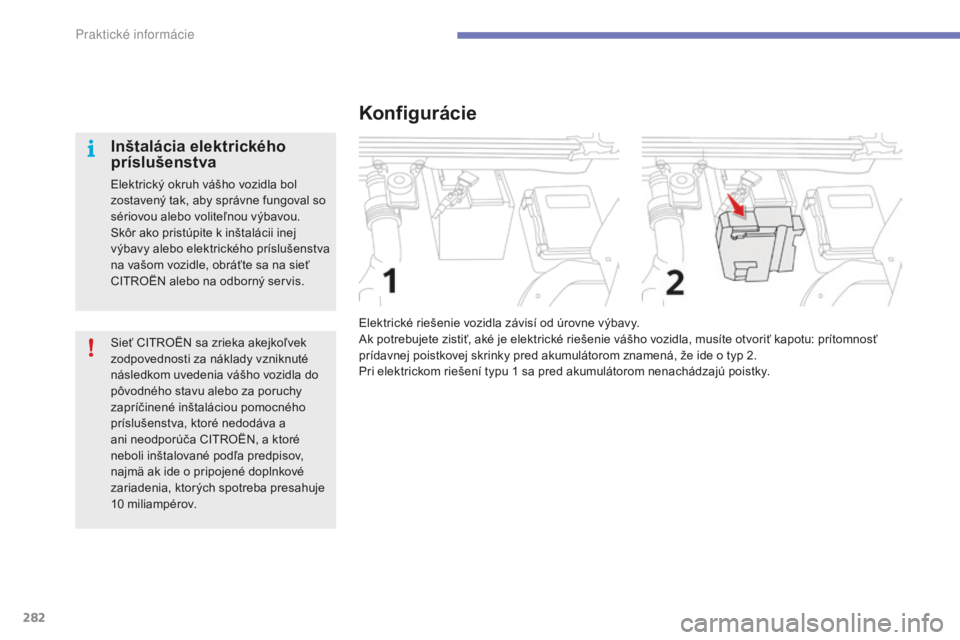

Konfigurácie
elektrické riešenie vozidla závisí od úrovne výbavy.ak potrebujete zistiť, aké je elektrické riešenie vášho vozidla, musíte otvoriť kapotu: prítomnosť
prídavnej poistkovej skrinky pred akumulátorom znamená, že ide o typ 2.
Pri elektrickom riešení typu 1
sa pred akumulátorom nenachádzajú poistky.
Praktick

283
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Tabuľky poistiek typu 1
Skrinka 1
Poistky v prístrojovej doske
Poistková skrinka je umiestnená v spodnej
časti prístrojovej dosky (na ľavej strane).
Prístup k poistkám
F pozrite odsek „Prístup k náradiu“.Číslo poistky
Intenzita Funkcie
F8 5 A
Ovládače na volante.
F18 20 A
Dotykový tablet, audiosystém a navigačný systém, CD
prehrávač, zásuvka na u
S
B a pomocné zariadenia.
F16 15

A
Predná zásuvka 12
v.
F
15
15

A
Zásuvka 12
v
kufra.
F28 5 A
tl
ačidlo S
t
art
/
S
tO
P.
F30 15

A
Stierač zadného skla.
F27 15

A
Pumpa ostrekovača čelného skla, pumpa ostrekovača zadného skla.
F26
15 AZvuková signalizácia.
F20 5
A
air
bagy.
F21 5
AZdružený prístroj.
F19 5
ASnímač dažďa a intenzity svetla.
F12 5
ASpúšťacia lišta Hands-free súpravy.
F2 5
AOvládač manuálneho nastavenia svetlometov.
7
Praktick

284
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

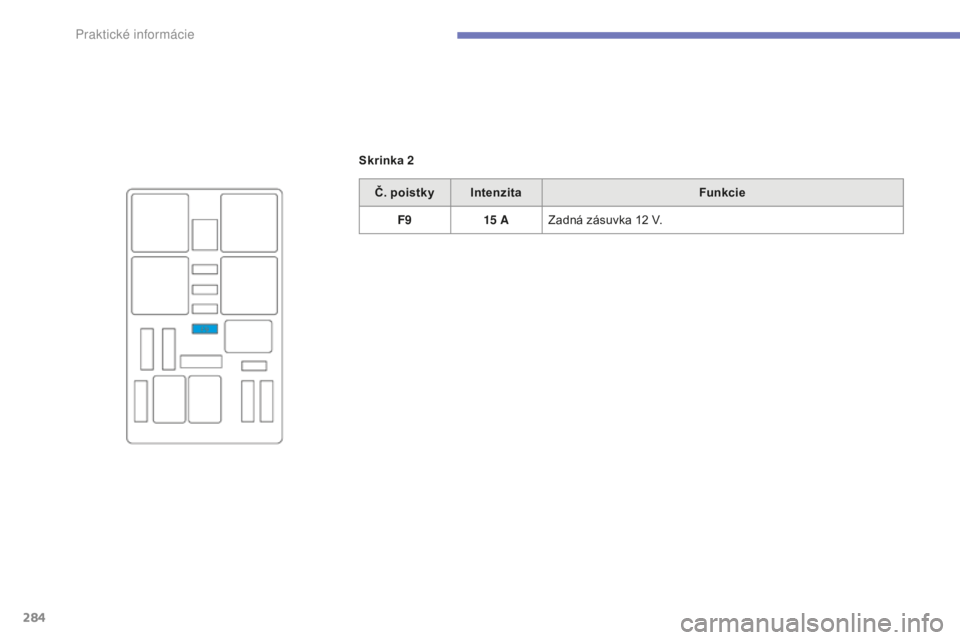

Skrinka 2
Č. poistky Intenzita Funkcie
F9 15


AZadná zásuvka 12
v
.
Praktick

285
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

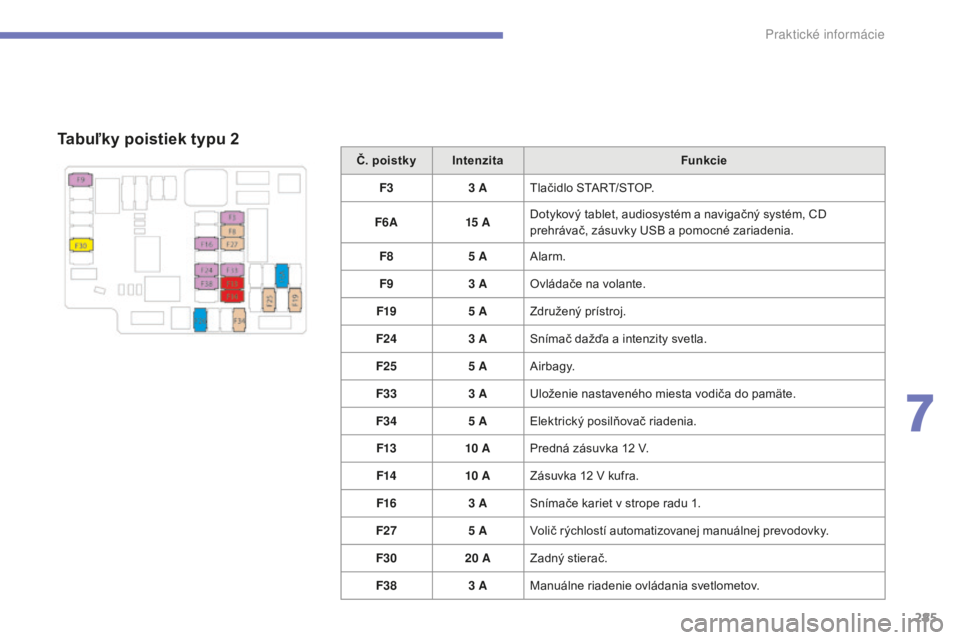

Tabuľky poistiek typu 2
Č. poistkyIntenzita Funkcie
F3 3
A
tl
ačidlo S
t
art
/
S
tO
P.
F6A 15


ADotykový tablet, audiosystém a navigačný systém, CD
prehrávač, zásuvky
u
S
B a pomocné zariadenia.
F8 5
A
alar
m.
F9 3
AOvládače na volante.
F19 5
AZdružený prístroj.
F24 3
ASnímač dažďa a intenzity svetla.
F25 5
A
air
bagy.
F33 3
A
ul
oženie nastaveného miesta vodiča do pamäte.
F34 5
A
el
ektrický posilňovač riadenia.
F13 10


APredná zásuvka 12
v
.
F

14 10


AZásuvka 12
v kufra.
F16 3
ASnímače kariet v strope radu 1.
F27 5
A
vo
lič rýchlostí automatizovanej manuálnej prevodovky.
F30 20
AZadný stierač.
F38 3
AManuálne riadenie ovládania svetlometov.
7
Praktick

286
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014
Poistky v motorovom
priestore
Pri type 2 sa pred akumulátorom nachádza
p rídavná skrinka.
Poistkové skrinky sú umiestnené v motorovej
časti vedľa akumulátora (na ľavej strane).Prístup k poistkám
F Odistite kryt posunutím 2
červených
západiek smerom do zadnej časti vozidla.
F

N
ahraďte poistku (pozrite príslušný odsek).
F

P
o zásahu kryt starostlivo uzavrite, aby
nedošlo k narušeniu tesnosti poistkovej
skrinky.
Praktick

287
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

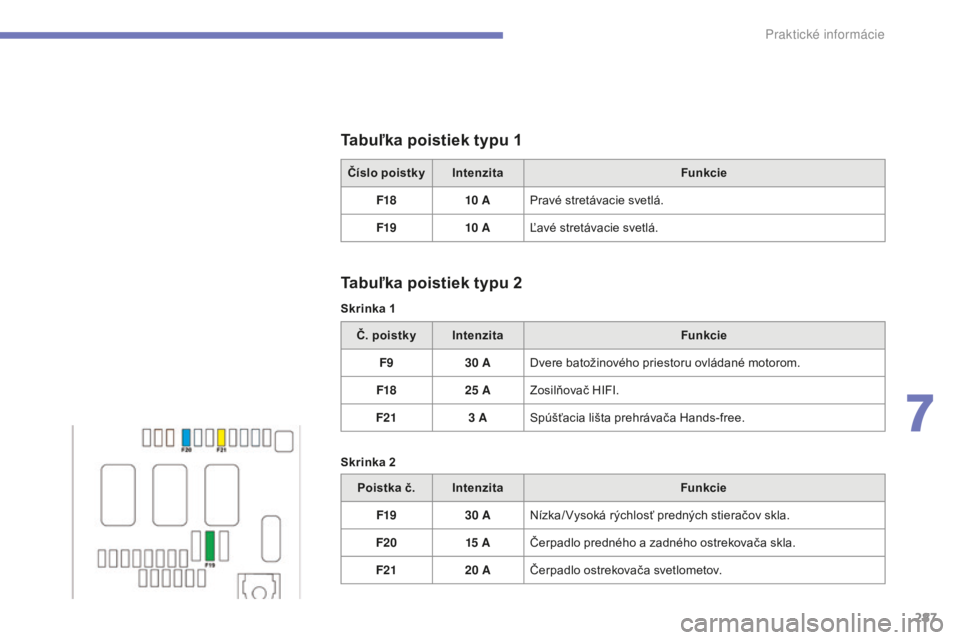

Číslo poistkyIntenzita Funkcie
F18 10


APravé stretávacie svetlá.
F19 10


A
ľa
vé stretávacie svetlá.
Tabuľka poistiek typu 2
Č. poistkyIntenzita Funkcie
F9 30
ADvere batožinového priestoru ovládané motorom.
F18 25
AZosilňovač HIFI.
F21 3
ASpúšťacia lišta prehrávača Hands-free.
Tabuľka poistiek typu 1
Skrinka 1
Skrinka 2
Poistka č. Intenzita Funkcie
F19 30
ANízka/
vy

soká rýchlosť predných stieračov skla.
F20 15


A
če
rpadlo predného a zadného ostrekovača skla.
F21 20
A
če
rpadlo ostrekovača svetlometov.
7
Praktick

288
C4-Picasso-II_sk_Chap07_info-pratiques_ed01-2014

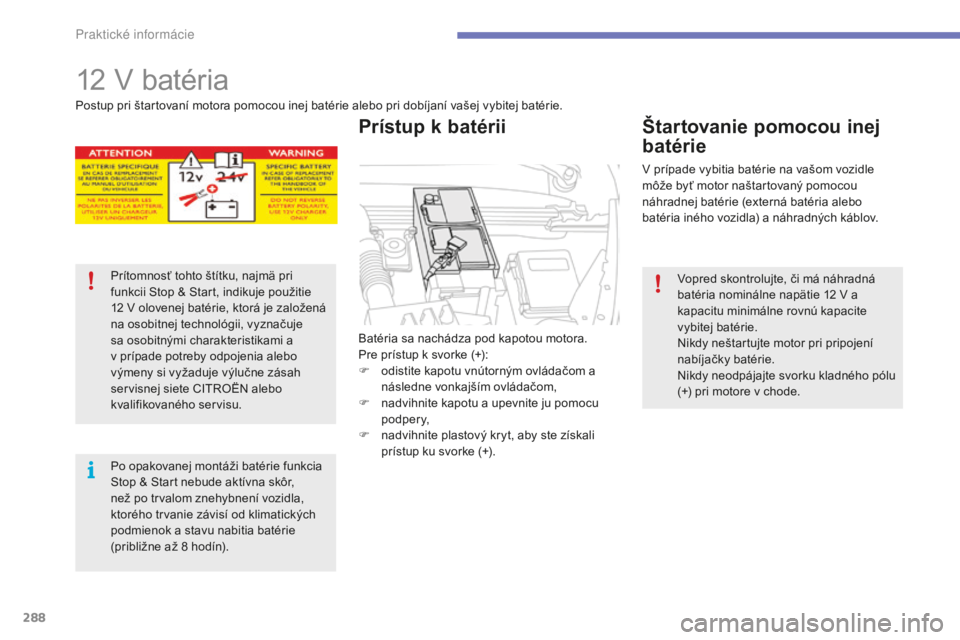

12 v batéria
Batéria sa nachádza pod kapotou motora.
Pre prístup k svorke (+):
F
o
distite kapotu vnútorným ovládačom a
následne vonkajším ovládačom,
F

n
advihnite kapotu a upevnite ju pomocu
podpery,
F

n
advihnite plastový kryt, aby ste získali
prístup ku svorke (+).
Prístup k batérii
Postup pri štartovaní motora pomocou inej batérie alebo pri dobíjaní vašej vybitej batérie.
Prítomnosť tohto štítku, najmä pri
funkcii Stop & Start, indikuje použitie
12
v olovenej batérie, ktorá je založená
na osobitnej technológii, vyznačuje
sa osobitnými charakteristikami a
v prípade potreby odpojenia alebo
výmeny si vyžaduje výlučne zásah
servisnej siete CI
t

r
O
ËN alebo
kvalifikovaného servisu.
Po opakovanej montáži batérie funkcia
Stop & Start nebude aktívna skôr,
než po trvalom znehybnení vozidla,
ktorého trvanie závisí od klimatických
podmienok a stavu nabitia batérie
(približne až 8
hodín).
v
prípade vybitia batérie na vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a náhradných káblov.
Štartovanie pomocou inej
batérie
vopred skontrolujte, či má náhradná
batéria nominálne napätie 12 v a
kapacitu minimálne rovnú kapacite
vybitej batérie.
Nikdy neštartujte motor pri pripojení
nabíjačky batérie.
Nikdy neodpájajte svorku kladného pólu
(+) pri motore v chode.
