319
C4-Picasso-II_sr_Chap08_en-cas-panne_ed01-2016
Vuč a
Prsten za vuču nalazi se u prtljažniku ispod
obloge prljažnika.
Da biste mu pristupili :
F
o
tvorite prtljažnik,
F
p
odignite podnu oblogu i izvucite je,
F
i
zvadite prsten za vuču iz ležišta.
Opšta uputstva
Poštujte važeće propise u svojoj zemlji.
Proverite da li je težina vozila koje vuče veća od vozila koje je vučeno.
Vozač mora da ostane za volanom vozila koje se vuče i da ima kod sebe važeću vozačku
dozvolu.
Prilikom vuče sa sva četiri točka na zemlji, koristite uvek homologovanu krutu rudu za vuču ;
zabranjena je upotreba užadi i sajli.
Vozilo koje vuče treba da krene polako.
Prilikom vuče sa ugašenim motorom, pomoć pri kočenju i za održavanje pravca neće raditi.
U sledećim slučajevima, obavezno se za vuču obratite stručnim licima
:
-
v
ozilo u kvaru na autoputu,
-
v
ozilo sa 4 pogonska točka,
-
u
koliko je nemoguće staviti menjač u neutralni položaj, odblokirati volan ili otpustiti
parkirnu kočnicu,
-
v
uča sa dva točka na zemlji,
-
n
emate homologovanu krutu rudu za vuču...
Operativni režim za vuču vozila ili za vuču nekog drugog vozila prstenom za vuču.
Pristup opremi
8
U slučaju kvara
Page 322 of 706

320
C4-Picasso-II_sr_Chap08_en-cas-panne_ed01-2016

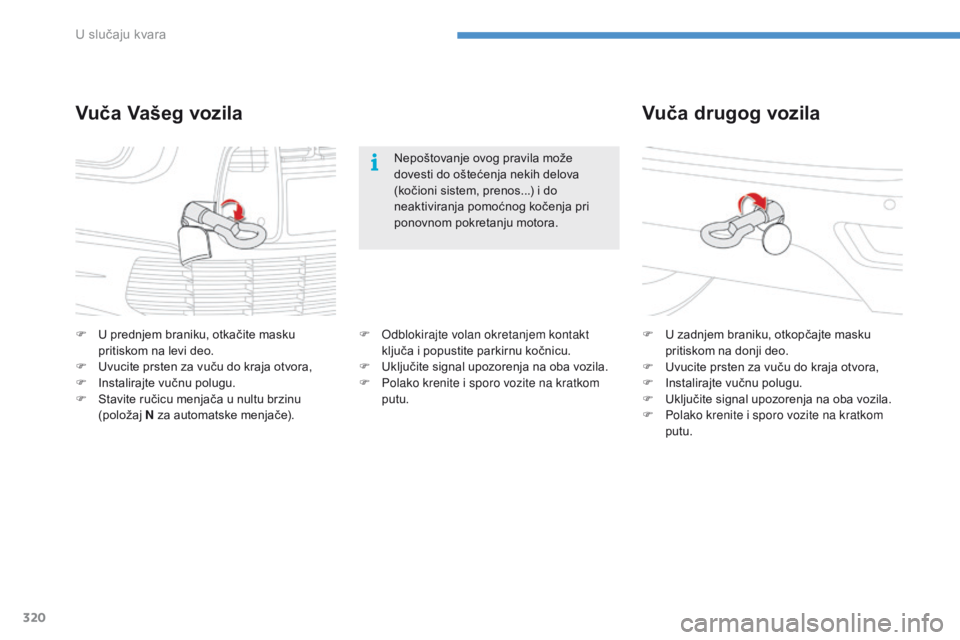

Vuča drugog vozila
F U zadnjem braniku, otkopčajte masku pritiskom na donji deo.
F
U
vucite prsten za vuču do kraja otvora,
F
I
nstalirajte vučnu polugu.
F
U
ključite signal upozorenja na oba vozila.
F
P
olako krenite i sporo vozite na kratkom
putu.
F
U p
rednjem braniku, otkačite masku
pritiskom na levi deo.
F
U
vucite prsten za vuču do kraja otvora,
F
I
nstalirajte vučnu polugu.
F
S
tavite ručicu menjača u nultu brzinu
(položaj N za automatske menjače).
Vuča Vašeg vozila
Nepoštovanje ovog pravila može
dovesti do oštećenja nekih delova
(kočioni sistem, prenos...) i do
neaktiviranja pomoćnog kočenja pri
ponovnom pokretanju motora.
F
O
dblokirajte volan okretanjem kontakt
ključa i popustite parkirnu kočnicu.
F
U
ključite signal upozorenja na oba vozila.
F
P
olako krenite i sporo vozite na kratkom
putu.
U slučaju kvara
Page 323 of 706

321
C4-Picasso-II_sr_Chap08_en-cas-panne_ed01-2016

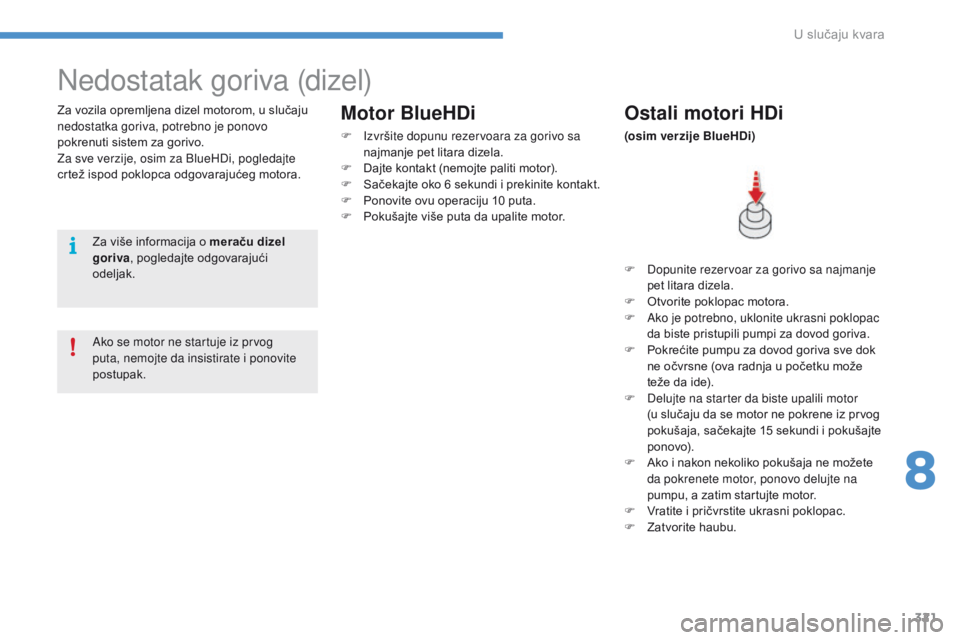

Nedostatak goriva (dizel)
Za vozila opremljena dizel motorom, u slučaju
nedostatka goriva, potrebno je ponovo
pokrenuti sistem za gorivo.
Za sve verzije, osim za BlueHDi, pogledajte
crtež ispod poklopca odgovarajućeg motora.Ostali motori HDi
(osim verzije BlueHDi)
Za više informacija o meraču dizel
goriva , pogledajte odgovarajući
odeljak.
Ako se motor ne startuje iz prvog
puta, nemojte da insistirate i ponovite
postupak.
Motor BlueHDi
F Izvršite dopunu rezervoara za gorivo sa najmanje pet litara dizela.
F
D
ajte kontakt (nemojte paliti motor).
F
S
ačekajte oko 6 sekundi i prekinite kontakt.
F
P
onovite ovu operaciju 10 puta.
F
P
okušajte više puta da upalite motor. F
D
opunite rezervoar za gorivo sa najmanje
pet litara dizela.
F
O
tvorite poklopac motora.
F
A
ko je potrebno, uklonite ukrasni poklopac
da biste pristupili pumpi za dovod goriva.
F
P
okrećite pumpu za dovod goriva sve dok
ne očvrsne (ova radnja u početku može
teže da ide).
F
D
elujte na starter da biste upalili motor
(u slučaju da se motor ne pokrene iz prvog
pokušaja, sačekajte 15 sekundi i pokušajte
p o n ovo).
F
A
ko i nakon nekoliko pokušaja ne možete
da pokrenete motor, ponovo delujte na
pumpu, a zatim startujte motor.
F
V
ratite i pričvrstite ukrasni poklopac.
F
Z
atvorite haubu.
8
U slučaju kvara
Page 324 of 706

322
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
Benzinski motoriPureTech 110 S&SPureTech 130 S&S
Menjači BVM6 (Ručni sa 6 brzina) BVM6 (Ručni sa 6 brzina) EAT6 (Automatski 6 brzina)
Tipovi Varijante Verzije 3D
3D... 3E... 3A... 3D... 3E... 3A...
HNX...
M/1S - M/2SM HNY…
M/1S - M/2SM HNY…
T/1S - T/2S
Kubikaža (cm
3) 1 199
Prečnik x hod (mm) 75 x 90,5
Maks. snaga*
: norma CEE (kW) 96
Režim maks. snage (o/min) 5 500
Maks. obrtni momenat
: norma CEE (Nm) 230
Režim maksimalnog obrtnog momenta (o/min) 1 750
Gorivo Bezolovno
Katalizator da
Zapremina ulja u motoru (u litrama)
(sa
zamenom filtera) 4,25
Benzinski motori i menjači
3D... : CITROËN C4 Picasso (5 mesta).
3 A... : CITROËN Grand C4 Picasso (7 mesta).
3E... : CITROËN Grand C4 Picasso (5 mesta).
*
Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).
Tehničke karakteristike
Page 325 of 706

323
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
3D... : CITROËN C4 Picasso (5 mesta).3 A... : CITROËN Grand C4 Picasso (7 mesta).
3E... : CITROËN Grand C4 Picasso (5 mesta).
*
Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).
Benzinski motori
THP 150 / 160THP 165 S&S
Menjači EAT6 (Automatski 6 brzina)EAT6 (Automatski 6 brzina)
Tipovi Varijante Verzije 3D... 3E... 3A...
3D... 3E... 3A...
5GX - 5GY...
A-A/1-A/2-A/D- A/1D- A/2D-Y-Y/1-Y/2 5G Z T/S
Kubikaža (cm
3) 1 5981 598
Prečnik x hod (mm) 77 x 85,877 x 85,8
Maks. snaga*
: norma CEE (kW) 110 / 121121
Režim maks. snage (o/min) 6 0006 000
Maks. obrtni momenat
: norma CEE (Nm) 240 240
Režim maksimalnog obrtnog momenta (o/min) 1 4001 400
Gorivo Bezolovno / AlkoholBezolovno
Katalizator dada
Zapremina ulja motora (u litrama)
(sa zamenom filtera) 4,25
4,25
9
Tehničke karakteristike
Page 326 of 706

324
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
* Vrednosti mase su izračunate sa uređajem za vuču.
* * Masa pri kretanju vozila je jednaka masi praznog vozila + vozač (75 kg).
***
M
asa prikolice sa nezavisnim sistemom kočenja, može biti u granici MTR A, povećana za onoliko za koliko se smanjuje MTAC vozila koje vuče ;
pažnja, vozilo koje vuče prikolicu koja je malo opterećena, može dovesti do isklizavanja sa puta.
Benzinski motori
PureTech 110 S&S*PureTech 130 S&S*
Menjači BVM6 (Ručni sa 6 brzina) BVM6 (Ručni sa 6 brzina) EAT6 (Automatski 6 brzina)
Tipovi Varijante Verzije 3D
3D... 3E... 3A... 3D... 3E... 3A...
HNX...
M/1S - M/2SM HNY…
M/1S - M/2SM HNY…
T/1S - T/2S
Masa praznog vozila 1 2801 280 - 1 295 - 1 297 1 298 - 1 315 - 1 317
Masa u vožnji** 1 3551 355 - 1 370 - 1 372 1 373 - 1 390 - 1 392
Maksimalno tehnički dozvoljeno opterećenje
( M TAC) 1 905
1 905 - 2 075 - 2 125 1 918 -1 957 - 2 136
Ukupan dozvoljen teret u vožnji (UTT V)
na nagibu od 12% 3 035
3 175 - 3 125 - 3 175 3 188 - 3 007 - 3 186
Prikolica sa sopstvenim sistemom kočenja (u granicama UTT V) na nagibu od 10% ili 12% 1 13 0
1 270 - 1 050 - 1 050 1 270 - 1 050 - 1 050
Prikolica sa nezavisnim sistemom kočenja***
(sa
prenosom opterećenja u granicama MTR A) 1 330
1 470 - 1 350 - 1 350 1 470 - 1 350 - 1 350
Prikolica bez nezavisnog sistema kočenja 640640 - 647 - 648 640 - 647 - 648
Preporučena težina na osovini 707070
Mase i vučna opterećenja (u kg) kod benzinskih motora
Date vrednosti za ukupnu dozvoljenu masu u vožnji (MTR A) i za vučna oterećenja važe do nadmorske visine od najviše 1000 metara ; pomenuto
o pterećenje se mora smanjivati za 10 % na svakih dodatnih 1000 metara.
Ako je na vozilu prikačena prikolica, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u zemlji).
Visoke spoljne temperature mogu dovesti do smanjenja per formansi vozila kako bi se zaštitio motor
; kad je spoljašnja temperatura veća od 37 °C,
ograničite vučenu masu.
Tehničke karakteristike
Page 327 of 706

325
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
Vrednosti UTT V i opterećenja prikolice naznačene su za vrednost nadmorske visine od najviše 1000 metara ; opterećenje prikolice mora postepeno da
s e smanji za 10% na svakih 1000 metara.
Ako je na vozilu prikačena prikolica, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u zemlji).
Povišene spoljašnje temperature mogu dovesti do smanjenja per formansi vozila da bi zaštitile motor
; kada je spoljašnja temperatura veća od 37 °C,
ograničite masu prikolice. Benzinski motori
THP 150 / 160THP 165 S&S
Menjači EAT6 (Automatski 6 brzina)EAT6 (Automatski 6 brzina)
Tipovi Varijante Verzije 3D... 3E... 3A...
3D... 3E... 3A...
5GX - 5GY...
A-A/1-A/2-A/D- A/1D- A/2D-Y-Y/1-Y/2 5G Z T/S
Masa praznog vozila 1 405 - 1 428 - 1 4301 310 - 1 318 - 1 320
Masa u vožnji* 1 480 - 1 503 - 1 5051 385 - 1 393 - 1 395
Maksimalno tehnički dozvoljeno opterećenje
( M TAC) 1 940 - 2 140 - 2 160
1 930 - 2 100 - 2 150
Ukupan dozvoljen teret u vožnji (UTT V)
na nagibu od 12% 2 740 - 2 940 - 2 960
3 330 - 3 350 - 3 350
Prikolica sa sopstvenim sistemom kočenja (u granicama UTT V) na nagibu od 10% ili 12% 800
1 400 - 1 250 - 1 200
Prikolica sa nezavisnim sistemom kočenja**
(sa
prenosom opterećenja u granicama MTR A) 800
1 600 - 1 550 - 1 500
Prikolica bez nezavisnog sistema kočenja 600685 - 690 - 690
Preporučena težina na osovini 7070
*
Masa pri kretanju vozila je jednaka masi praznog vozila + vozač (75 kg).
**
M
asa prikolice sa nezavisnim sistemom kočenja, može biti u granici MTR A, povećana za onoliko za koliko se smanjuje MTAC vozila koje vuče ;
pažnja, vozilo koje vuče prikolicu koja je malo opterećena, može dovesti do isklizavanja sa puta.
9
Tehničke karakteristike
Page 328 of 706

326
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
Motori i menjači kod dizela
.../S : model e-HDi opremljen Stop & Start.
3 D... : CITROËN C4 Picasso (5 mesta). 3E...
: CITROËN Grand C4 Picasso (5 mesta).
3A... : CITROËN Grand C4 Picasso (7 mesta).
Dizel motori
HDi 115BlueHDi 100 S&S
Menjači BVM6 (Ručni sa 6 brzina)BVM6 (Ručni sa 6 brzina)
Tipovi Varijante Verzije 3D... 3E... 3A...
3D... 3E... 3A...
9HC... 8 - 8/1 BHY...
6/1S - 6/2SM
Zapremina (cm
3) 1 5601 560
Prečnik x hod (mm) 75 x 88,375 x 88,3
Maks. snaga*
: norma CEE (kW) 8573
Režim maks. snage (o/min) 3 6003 750
Maksimalni obrtni moment
: standard CEE (Nm) 270 254
Režim maksimalnog obrtnog momenta (o/min) 1 7501 750
Gorivo dizelDizel
Katalizator dada
Filter za čestice Neda
Zapremina ulja u motoru (u litrama) (sa
zamenom filtera) 3,75
3,75
*
Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).
Tehničke karakteristike
Page 329 of 706

327
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
Motori i menjači kod dizela
.../S : model e-HDi opremljen Stop & Start.
3 D... : CITROËN C4 Picasso (5 mesta). 3E...
: CITROËN Grand C4 Picasso (5 mesta).
3A... : CITROËN Grand C4 Picasso (7 mesta).
Dizel motori
BlueHDi 115/120 S&SBlueHDi 135/150 S&S
Menjači BVM6 (Ručni sa
6
brzina)
EAT6 (Automatski
6
brzina)
BVM6 (Ručni sa
6
brzina)
EAT6 (Automatski
6
brzina)
Tipovi Varijante Verzije 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A...
BHZ - BHX...M/S - M/1S BHZ - BHX...
T/1S - T/2S AHX-AHR-AHV-AHS...
M/S - M/1S AHX...
T/S - T/1S
Zapremina (cm
3) 1 5601 997
Prečnik x hod (mm) 75 x 88,385 x 88
Maks. snaga*
: norma CEE (kW) 85 / 8811 0
Režim maks. snage (o/min) 3 5003 750
Maksimalni obrtni moment
: standard CEE (Nm) 300 370
Režim maksimalnog obrtnog momenta (o/min) 1 7501 750
Gorivo Dizeldizel
Katalizator dada
Filter za čestice dada
Zapremina ulja (u litrama) motora (sa zamenom
f ilter a) 3,75
6 ,1
*
Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).
9
Tehničke karakteristike
Page 330 of 706

328
C4-Picasso-II_sr_Chap09_caracteristiques-techniques_ed01-2016
Mase i vučna opterećenja (u kg) kod dizel motora
Date vrednosti za ukupnu dozvoljenu masu u vožnji (MTR A) i za vučna oterećenja važe do nadmorske visine od najviše 1000 metara ; pomenuto
o pterećenje se mora smanjivati za 10 % na svakih dodatnih 1000 metara.
Ako je na vozilu prikačena prikolica, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u zemlji).
Visoke spoljašnje temperature mogu dovesti do smanjenja per formansi vozila kako bi se zaštitio motor
; kad je spoljašnja temperatura veća od 37 °C,
ograničite vučenu masu. Dizel motori
HDi 115BlueHDi 100 S&S*
Menjači BVM6 (Ručni sa 6 brzina)BVM6 (Ručni sa 6 brzina)
Tipovi Varijante Verzije 3D... 3E... 3A...
3D... 3E... 3A...3D... 3E... 3A...
9HC8 9HC8/1 BHY...
6/1S - 6/2SM
Masa praznog vozila 1290 - 1 310 - 1 3121 298 - 1 318 - 1 320 1 296 - 1 318 - 1 320
Masa u vožnji** 1 365 - 1 385 - 1 3871 373 - 1 393 - 1 395 1 371 - 1 393 - 1 395
Maksimalno tehnički dozvoljeno opterećenje
( M TAC) 1 940 - 2 110 - 2 150
1 940 - 2 110 - 2 1501 950 - 2 120 - 2 175
Ukupan dozvoljen teret u vožnji (UTT V)
na nagibu od 12% 3 340 - 3 350 - 3 350
2 740 - 2 910 - 2 9503 150 - 3 120 - 3 175
Prikolica sa nezavisnim sistemom kočenja (u granicama MTR A)na nagibu od 10% ili 12% 1 400 - 1240 - 1 200
8001 200 - 1 000 - 1 000
Prikolica sa nezavisnim sistemom kočenja***
(sa
prenosom opterećenja u granicama MTR A) 1 600 - 1 540 - 1 500
8001 400 - 1 300 - 1 300
Prikolica bez nezavisnog sistema kočenja 680 - 690 - 690685 - 695 - 695645 - 659 - 660
Preporučena težina na osovini 707070
*
Vrednosti mase su izračunate sa uređajem za vuču.
**
Masa pri kretanju vozila je jednaka masi praznog vozila + vozač (75 kg).
***
M
asa prikolice sa nezavisnim sistemom kočenja, može biti u granici MTR A, povećana za onoliko za koliko se smanjuje MTAC vozila koje vuče ;
pažnja, vozilo koje vuče prikolicu koja je malo opterećena, može dovesti do isklizavanja sa puta.
Tehničke karakteristike
