CITROEN C4 SPACETOURER 2016 Priručnik (in Serbian)

79
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016
Dodatna podešavanja
Visina i nagib naslona za glavu
(u skladu sa verzijom)
Naslon za glavu opremljen je armaturom sa
graničnikom koji sprečava spuštanje naslona
za glavu
; to je sigurnosni uređaj za slučaj
udara.
Naslon je pravilno podešen kad je njegova
gornja ivica na nivou gornjeg dela glave. Nemojte nikada da vozite sa skinutim
naslonima za glavu
; oni treba da budu na
svom mestu i da budu pravilno podešeni.
F

Z
a montiranje, povucite ga naviše.
F
A
ko hoćete da ga spustite, pritisnite
istovremeno jezičak A i naslon za glavu.
F
A
ko hoćete da ga nagnete, njegov donji
deo gurnite u napred ili u nazad.
Izvlačenje naslona za glavu
F Za skidanje, pritisnite jezičak A i povucite ga naviše.
F

Z
a vraćanje na mesto, uvucite šipke
naslona za glavu u otvore tako da on
ostane u osi naslona sedišta i istovremeno
pritisnite jezičak A .
Naslon za glavu relax
U zavisnosti od verzije, možete oboriti strane
da biste dobili udobniji položaj. F

P
ritisnite komandu da biste dobili željeni
lumbalni oslonac.
Električno podešavanje lumbalnog dela sedišta
3
Ergonomija i komfor

80
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016
Električni naslon za noge
Suvozačevo sedište sa ručnim
podešavanjima
F Pritisnite prednji ili zadnji deo komande da biste otvorili ili ponovo zatvorili naslon za
noge.
Kretanje se zaustavlja čim pustite komandu.
Možete u svakom trenutku isključiti
funkciju masaže pritiskom na ovaj
taster, pokazivač se isključuje.
Isključenje
Uključenje
Funkcija za masažu
Ova funkcija obezbeđuje masažu lumbalnog
dela kod putnika napred, a aktivirana je samo
kada motor radi, kao i u režimu STOP Stop &
Start.
F

P

ritisnite ovo dugme.
Podešavanje inteziteta
Pritisnite ovaj taster da biste izabrali
jedan od dva predložena nivoa jačine
masaže.
Pokazivač se uključuje i funkcija masaže je
aktivirana u trajanju od jednog sata.
Tokom tog perioda, masaža se vrši u 6 ciklusa
od po 10 minuta (6 minuta masaže prati
4

minuta pauze).
Nakon nekog vremena, funkcija se deaktivira,
a lampica gasi.
Ergonomija i komfor

81
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016
Komanda za grejače sedišta
F Koristite točkić za podešavanje da biste uključili i odabrali željeni stepen grejanja :
0
: Isključeno.
1
: Slabo.
2
: Srednje.
3
: Jako.
Dok motor radi, prednja sedišta mogu odvojeno
da se greju.
Pre rukovanja naslonom za noge,
uverite se da ništa ne ometa
manevrisanje.Suvozačevo sedište sa
električnim podešavanjima
F Gurnite komandu unapred ili unazad da
biste otvorili ili ponovo zatvorili naslon za
noge.
Kretanje se zaustavlja čim pustite komandu.
Prednji naslon za ruke
Podešavanje visine
F Spustite do kraja naslon za ruke.
F P odižite ga ponovo sve do željenog
položaja (nizak, srednji ili visok).
F

K
ada se nađe u visokom položaju, ponovo
ga podignite da biste ga odblokirali i vratili
u nizak položaj.
Uređaj za udobnost vozača i suvozača.
3
Ergonomija i komfor

82
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016
Sedišta drugog reda
Uzdužno podešavanje
F Podignite ručicu A, koja se nalazi kod
prednjeg dela sedišta i podesite sedište u
željeni položaj.
3 sedišta drugog reda su nezavisna i iste širine. Ona raspolažu položajem "komfor".
A.
U

zdužno podešavanje

: podignite ručicu.
B.
P

odešavanje nagiba

: izvucite pojas i
gurnite sedište unazad.
C.
O

baranje sedišta

: čvrsto povucite pojas na
gore da biste odblokirali sedište.
D.
O

baranje sedišta sa zadnje strane

:
izvucite pojas, a zatim gurnite naslon
napred.
Ergonomija i komfor

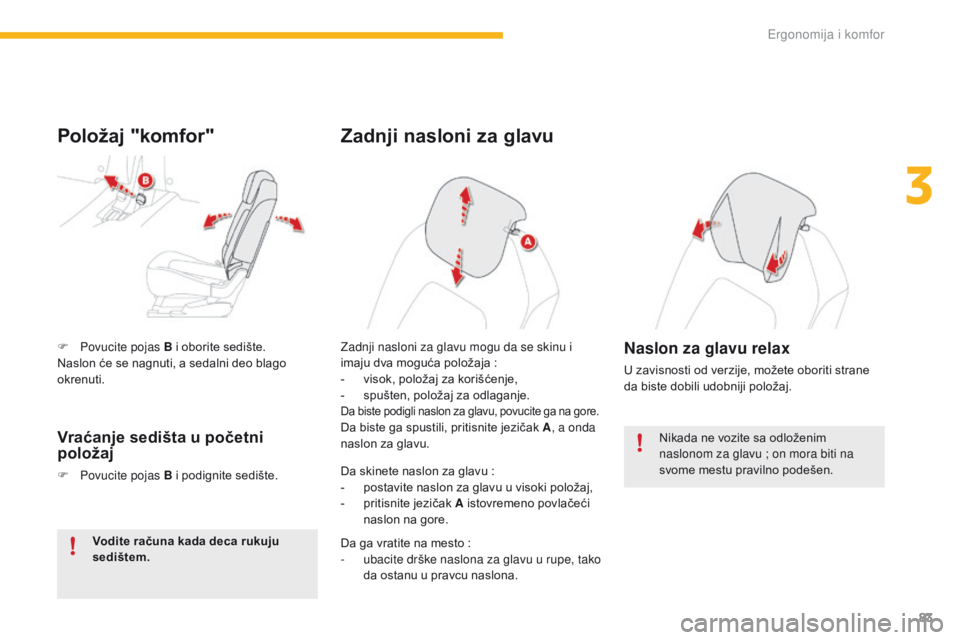

83
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016
F Povucite pojas B i oborite sedište.
Naslon će se nagnuti, a sedalni deo blago
okrenuti.
Položaj "komfor"
Vraćanje sedišta u početni
položaj
F Povucite pojas B i podignite sedište.Vodite računa kada deca rukuju
sedištem. Da skinete naslon za glavu
:
- p ostavite naslon za glavu u visoki položaj,
-

p
ritisnite jezičak A istovremeno povlačeći
naslon na gore.
Zadnji nasloni za glavu mogu da se skinu i
imaju dva moguća položaja
:
-
v
isok, položaj za korišćenje,
-
s
pušten, položaj za odlaganje.
Da biste podigli naslon za glavu, povucite ga na gore.Da biste ga spustili, pritisnite jezičak A
, a onda
naslon za glavu.
Zadnji nasloni za glavu
Nikada ne vozite sa odloženim
naslonom za glavu ; on mora biti na
svome mestu pravilno podešen.
Da ga vratite na mesto

:
-

u

bacite drške naslona za glavu u rupe, tako
da ostanu u pravcu naslona.
Naslon za glavu relax
U zavisnosti od verzije, možete oboriti strane
da biste dobili udobniji položaj.
3
Ergonomija i komfor

84
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016

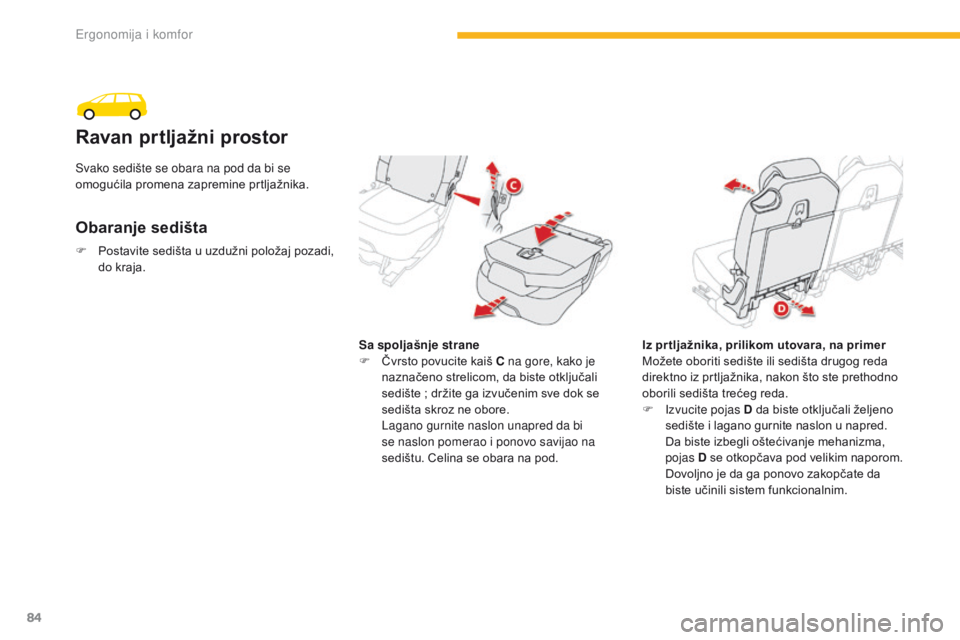

Ravan prtljažni prostor
Obaranje sedišta
Sa spoljašnje strane
F Č vrsto povucite kaiš C na gore, kako je
naznačeno strelicom, da biste otključali
sedište
; držite ga izvučenim sve dok se
sedišta skroz ne obore.
L

agano gurnite naslon unapred da bi
se naslon pomerao i ponovo savijao na
sedištu. Celina se obara na pod. Iz pr tljažnika, prilikom utovara, na primer
Možete oboriti sedište ili sedišta drugog reda
direktno iz prtljažnika, nakon što ste prethodno
oborili sedišta trećeg reda.
F

I
zvucite pojas D da biste otključali željeno
sedište i lagano gurnite naslon u napred.
D

a biste izbegli oštećivanje mehanizma,
pojas D se otkopčava pod velikim naporom.
Dovoljno je da ga ponovo zakopčate da
biste učinili sistem funkcionalnim.
F

P

ostavite sedišta u uzdužni položaj pozadi,
do kraja.
Svako sedište se obara na pod da bi se
omogućila promena zapremine prtljažnika.
Ergonomija i komfor

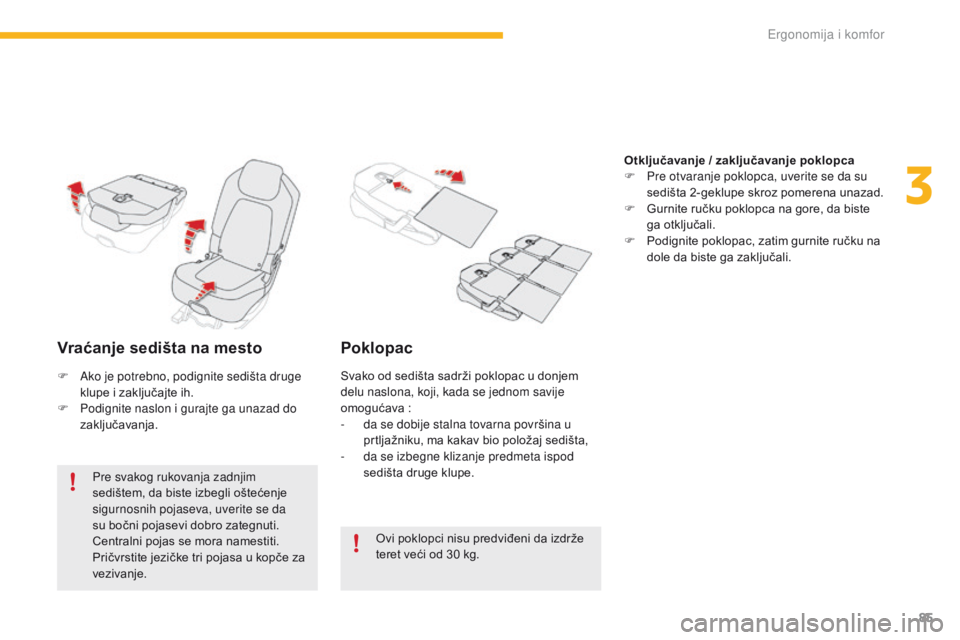

85
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016
Vraćanje sedišta na mesto
Pre svakog rukovanja zadnjim
sedištem, da biste izbegli oštećenje
sigurnosnih pojaseva, uverite se da
su bočni pojasevi dobro zategnuti.
Centralni pojas se mora namestiti.
Pričvrstite jezičke tri pojasa u kopče za
vezivanje.
Poklopac
Ovi poklopci nisu predviđeni da izdrže
teret veći od 30 kg.Otključavanje / zaključavanje poklopca
F

P
re otvaranje poklopca, uverite se da su
sedišta 2-geklupe skroz pomerena unazad.
F
G
urnite ručku poklopca na gore, da biste
ga otključali.
F
P
odignite poklopac, zatim gurnite ručku na
dole da biste ga zaključali.
F

A

ko je potrebno, podignite sedišta druge
klupe i zaključajte ih.
F

P

odignite naslon i gurajte ga unazad do
zaključavanja. Svako od sedišta sadrži poklopac u donjem
delu naslona, koji, kada se jednom savije
omogućava :
-

d

a se dobije stalna tovarna površina u
prtljažniku, ma kakav bio položaj sedišta,
-

d

a se izbegne klizanje predmeta ispod
sedišta druge klupe.
3
Ergonomija i komfor

86
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016

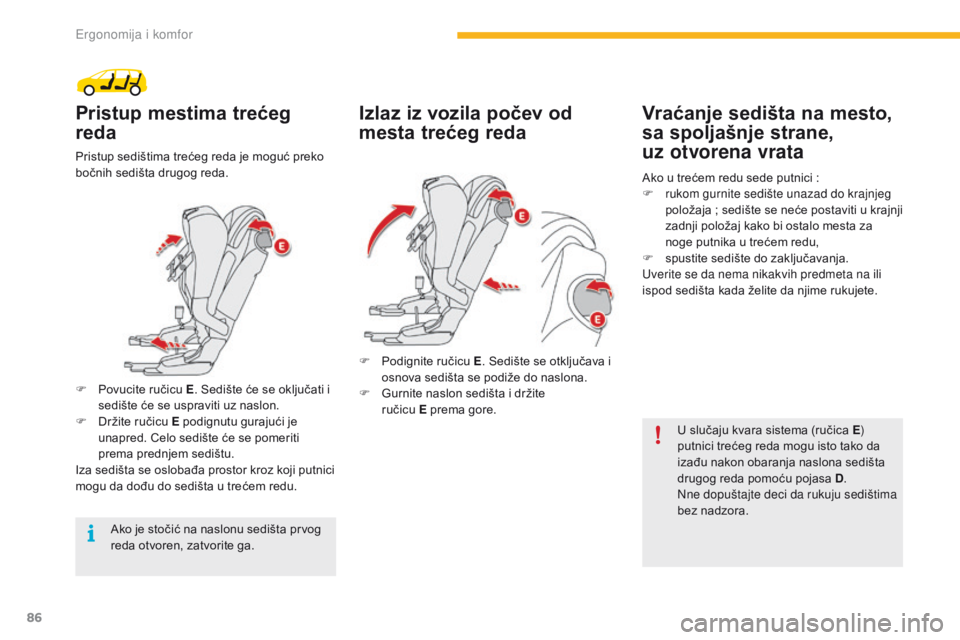

Pristup mestima trećeg
reda
Pristup sedištima trećeg reda je moguć preko
bočnih sedišta drugog reda.
F
P
ovucite ručicu E . Sedište će se oključati i
sedište će se uspraviti uz naslon.
F

D
ržite ručicu E podignutu gurajući je
unapred. Celo sedište će se pomeriti
prema prednjem sedištu.
Iza sedišta se oslobađa prostor kroz koji putnici
mogu da dođu do sedišta u trećem redu.
Izlaz iz vozila počev od
mesta trećeg reda Vraćanje sedišta na mesto,
sa spoljašnje strane,
uz
otvorena vrata
U slučaju kvara sistema (ručica E)
putnici trećeg reda mogu isto tako da
izađu nakon obaranja naslona sedišta
drugog reda pomoću pojasa D .
Nne dopuštajte deci da rukuju sedištima
bez nadzora.
F

P

odignite ručicu E
. Sedište se otključava i
osnova sedišta se podiže do naslona.
F

G

urnite naslon sedišta i držite
ručicu E prema gore. Ako u trećem redu sede putnici :
F

r

ukom gurnite sedište unazad do krajnjeg
položaja ; sedište se neće postaviti u krajnji
zadnji položaj kako bi ostalo mesta za
noge putnika u trećem redu,
F

s

pustite sedište do zaključavanja.
Uverite se da nema nikakvih predmeta na ili
ispod sedišta kada želite da njime rukujete.
Ako je stočić na naslonu sedišta prvog
reda otvoren, zatvorite ga.
Ergonomija i komfor

87
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016

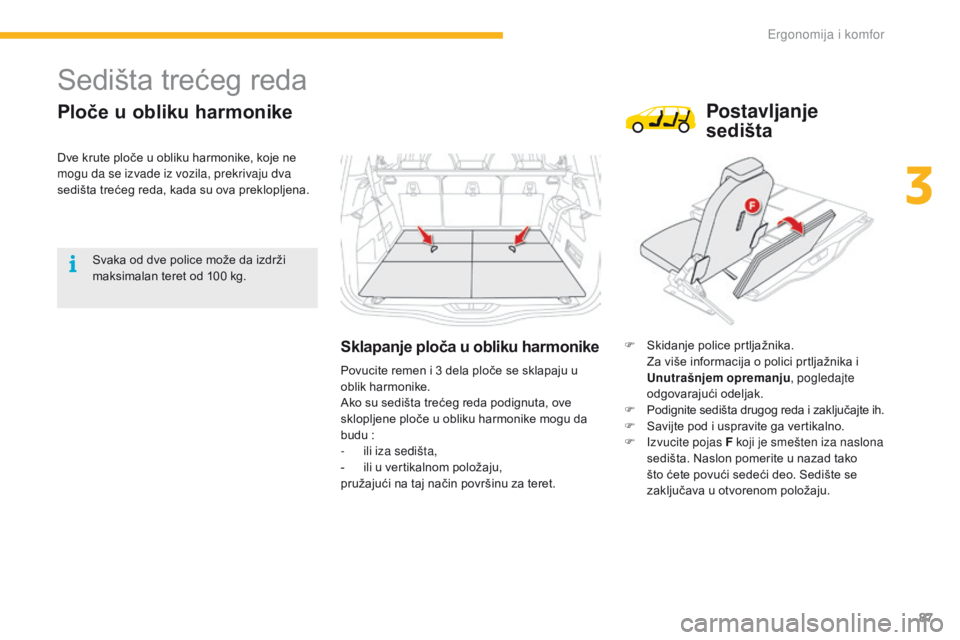

Sedišta trećeg reda
Ploče u obliku harmonike
Sklapanje ploča u obliku harmonikeF Skidanje police prtljažnika. Za više informacija o polici prtljažnika i
Unutrašnjem opremanju , pogledajte
odgovarajući odeljak.
F

P
odignite sedišta drugog reda i zaključajte ih.
F

S
avijte pod i uspravite ga vertikalno.
F

I
zvucite pojas F koji je smešten iza naslona
sedišta. Naslon pomerite u nazad tako
što ćete povući sedeći deo. Sedište se
zaključava u otvorenom položaju.
Svaka od dve police može da izdrži
maksimalan teret od 100 kg.
Povucite remen i 3 dela ploče se sklapaju u
oblik harmonike.
Ako su sedišta trećeg reda podignuta, ove
sklopljene ploče u obliku harmonike mogu da
budu

:
-

i

li iza sedišta,
-

i

li u vertikalnom položaju,
pružajući na taj način površinu za teret.
Postavljanje
sedišta
Dve krute ploče u obliku harmonike, koje ne
mogu da se izvade iz vozila, prekrivaju dva
sedišta trećeg reda, kada su ova preklopljena.
3
Ergonomija i komfor

88
C4-Picasso-II_sr_Chap03_ergonomie-confort_ed01-2016

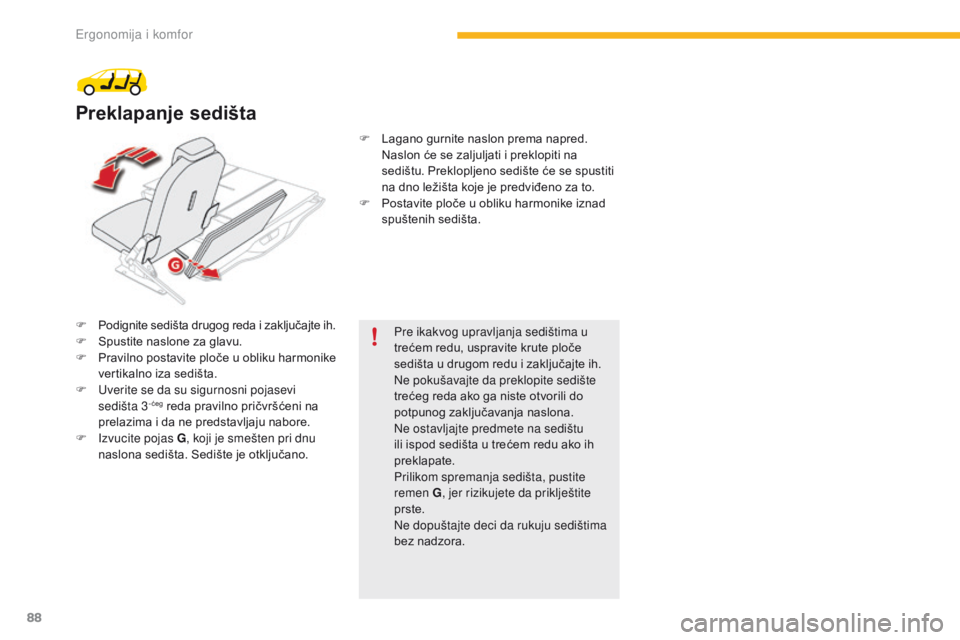

F Podignite sedišta drugog reda i zaključajte ih.
F S pustite naslone za glavu.
F

P
ravilno postavite ploče u obliku harmonike
vertikalno iza sedišta.
F

U
verite se da su sigurnosni pojasevi
sedišta 3
-ćeg reda pravilno pričvršćeni na
prelazima i da ne predstavljaju nabore.
F

I

zvucite pojas G , koji je smešten pri dnu
naslona sedišta. Sedište je otključano. Pre ikakvog upravljanja sedištima u
trećem redu, uspravite krute ploče
sedišta u drugom redu i zaključajte ih.
Ne pokušavajte da preklopite sedište
trećeg reda ako ga niste otvorili do
potpunog zaključavanja naslona.
Ne ostavljajte predmete na sedištu
ili ispod sedišta u trećem redu ako ih
preklapate.
Prilikom spremanja sedišta, pustite
remen G
, jer rizikujete da priklještite
prste.
Ne dopuštajte deci da rukuju sedištima
bez nadzora.
F

L
agano gurnite naslon prema napred.
Naslon će se zaljuljati i preklopiti na
sedištu. Preklopljeno sedište će se spustiti
na dno ležišta koje je predviđeno za to.
F
P
ostavite ploče u obliku harmonike iznad
spuštenih sedišta.
Preklapanje sedišta
Ergonomija i komfor
