CITROEN C5 2012 Eksploatavimo vadovas (in Lithuanian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 18.6 MB
Page 181 of 340
XI
179
PRAKTINĖ INFORMACIJA

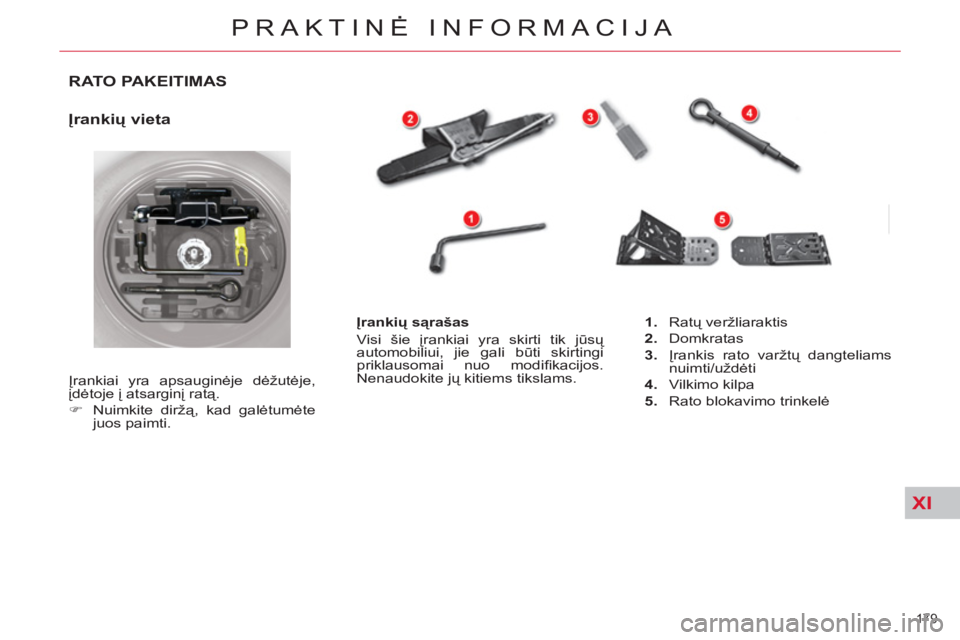

RATO PAKEITIMAS
Įrankių vieta
Įrankiai yra apsauginėje dėžutėje,
įdėtoje į atsarginį ratą.
)
Nuimkite diržą, kad galėtumėte
juos paimti.
Įrankių sąrašas
Visi šie įrankiai yra skirti tik jūsų
automobiliui, jie gali būti skirtingi
priklausomai nuo modifi kacijos.
Nenaudokite jų kitiems tikslams.
1.
Ratų veržliaraktis
2.
Domkratas
3.
Įrankis rato varžtų dangteliams
nuimti/uždėti
4.
Vilkimo kilpa
5.
Rato blokavimo trinkelė
Page 182 of 340
XI
!
180
PRAKTINĖ INFORMACIJA

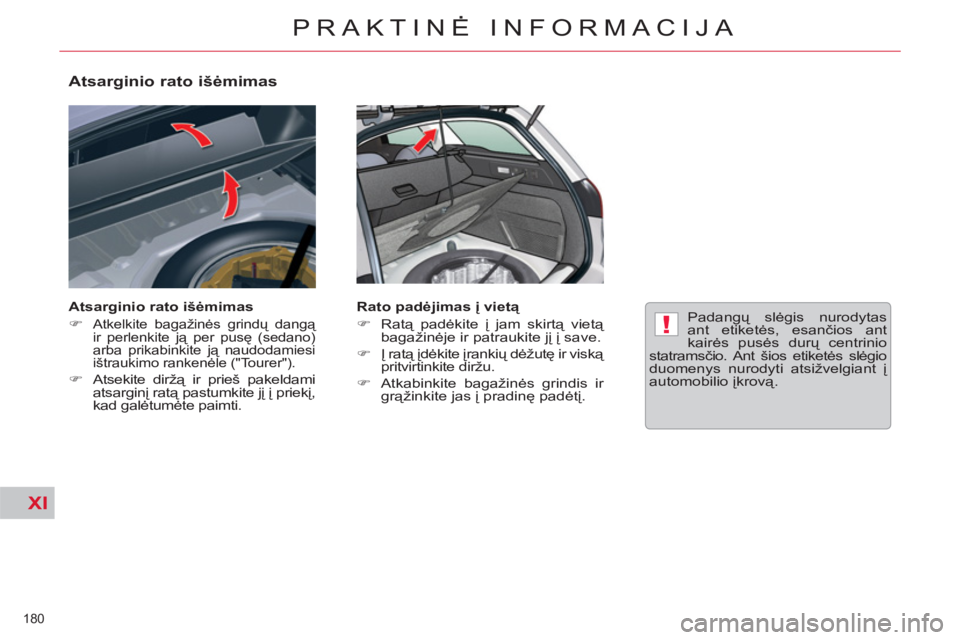

Atsarginio rato išėmimas
Atsarginio rato išėmimas
)
Atkelkite bagažinės grindų dangą
ir perlenkite ją per pusę (sedano)
arba prikabinkite ją naudodamiesi
ištraukimo rankenėle ("Tourer").
)
Atsekite diržą ir prieš pakeldami
atsarginį ratą pastumkite jį į priekį,
kad galėtumėte paimti.
Rato padėjimas į vietą
)
Ratą padėkite į jam skirtą vietą
bagažinėje ir patraukite jį į save.
)
Į ratą įdėkite įrankių dėžutę ir viską
pritvirtinkite diržu.
)
Atkabinkite bagažinės grindis ir
grąžinkite jas į pradinę padėtį.
Padangų slėgis nurodytas
ant etiketės, esančios ant
kairė
s pusės durų centrinio
statramsčio. Ant šios etiketės slėgio
duomenys nurodyti atsižvelgiant į
automobilio įkrovą.
Page 183 of 340
XI
!
181
PRAKTINĖ INFORMACIJA

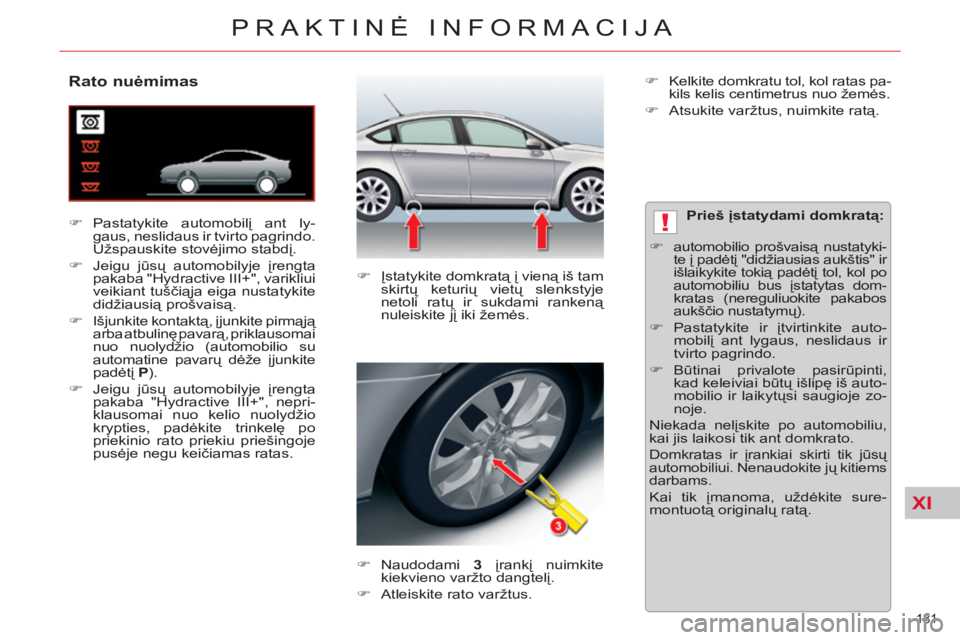

Rato nuėmimas
)
Pastatykite automobilį ant ly-gaus, neslidaus ir tvirto pagrindo.Užspauskite stovėjimo stabdį.
)
Jeigu jūsų automobilyje įrengta
pakaba "Hydractive III+", varikliuiveikiant tu
Page 184 of 340
XI
!
182
PRAKTINĖ INFORMACIJA

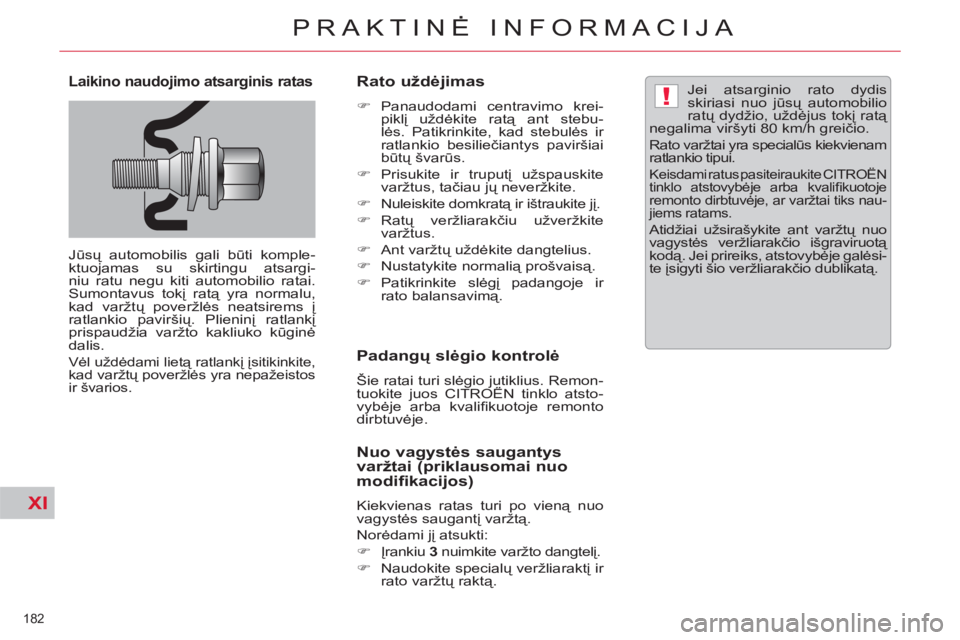

Laikino naudojimo atsarginis ratas
Jūsų automobilis gali būti komple-
ktuojamas su skirtingu atsargi-
niu ratu negu kiti automobilio ratai.Sumontavus tokį ratą yra normalu,
kad varžtų pover
Page 185 of 340
XI
!
183
PRAKTINĖ INFORMACIJA

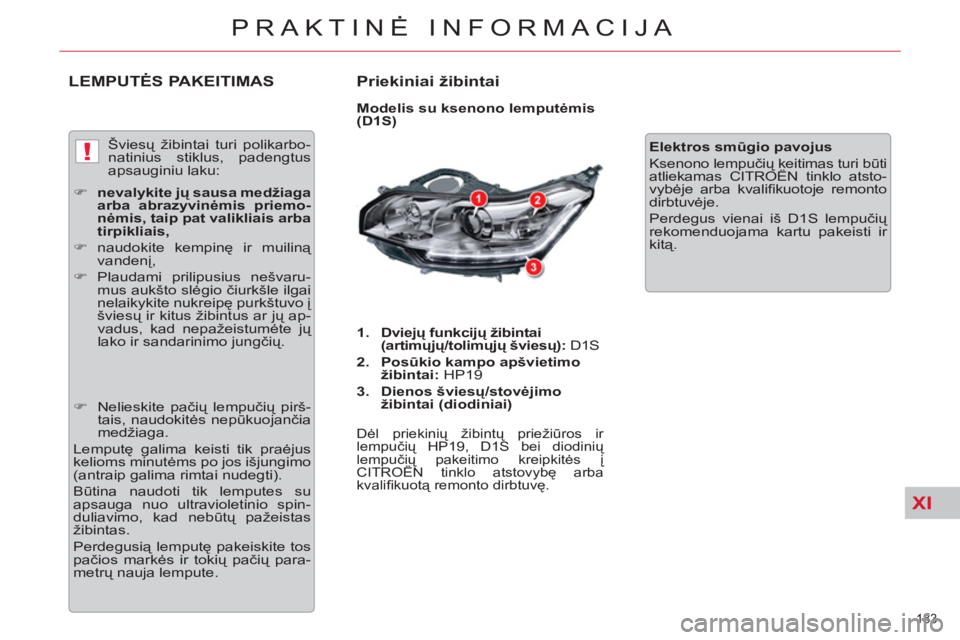

LEMPUTĖS PAKEITIMAS
Priekiniai žibintai
Modelis su ksenono lemputėmis(D1S)
1.Dviejų funkcijų žibintai
(artimųjų/tolimųjų šviesų):D1S
2.Posūkio kampo apšvietimo
žibintai:HP19
3.Dienos šviesų/stovėjimo
žibintai (diodiniai)
Dėl priekinių žibintų priežiūros ir
lempučių HP19, D1S bei diodinių lempučių pakeitimo kreipkitės į CITROËN tinklo atstovybę arba pųppįų
kvalifi kuotą remonto dirbtuvę.
Elektros smūgio pavojus
Ksenono lempučių keitimas turi būtiatliekamas CITROËN tinklo atsto-pų
vybėje arba kvalifi kuotoje remontodirbtuvėje.
Perdegus vienai iš D1S lempučių rekomenduojama kartu pakeisti ir kitą. Šviesų žibintai turi polikarbo-
natinius stiklus, padengtus
apsauginiu laku:
)
nevalykite jų sausa medžiaga
arba abrazyvinėmis priemo-
nėmis, taip pat valikliais arba
tirpikliais,
)
naudokite kempinę ir muiliną
vandenį,
)
Plaudami prilipusius nešvaru-
mus aukšto slėgio čiurkšle ilgai
nelaikykite nukreipę purkštuvo į
šviesų ir kitus žibintus ar jų ap-
vadus, kad nepažeistumėte jų
lako ir sandarinimo jungčių.
)
Nelieskite pačių lempučių pirš-
tais, naudokitės nepūkuojančia
medžiaga.
Lemputę galima keisti tik praėjus
kelioms minutėms po jos išjungimo
(antraip galima rimtai nudegti).
Būtina naudoti tik lemputes su
apsauga nuo ultravioletinio spin-
duliavimo, kad nebūtų pažeistas
žibintas.
Perdegusią lemputę pakeiskite tos
pačios markės ir tokių pačių para-
metrų nauja lempute.
Page 186 of 340
XI
184
PRAKTINĖ INFORMACIJA

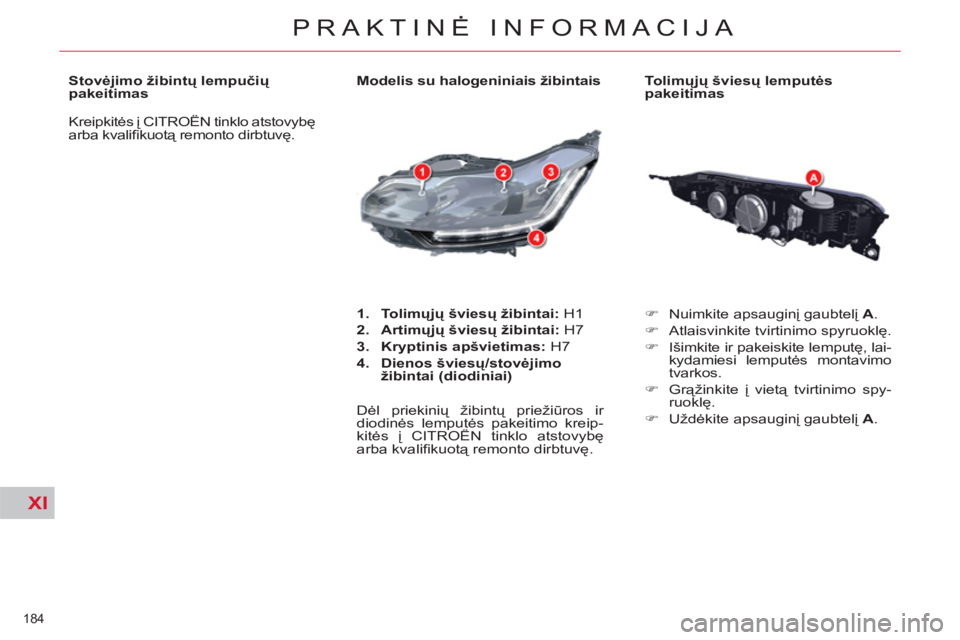

Tolimųjų šviesų lemputėspakeitimas
)Nuimkite apsauginį gaubtelį A.
)Atlaisvinkite tvirtinimo spyruoklę.
)Išimkite ir pakeiskite lemputę, lai-kydamiesi lemputės montavimo
tvarkos.
)Grąžinkite į vietą tvirtinimo spy-
ruoklę.
)Uždėkite apsauginį gaubtelį A.
Modelis su halogeniniais žibintais
1.Tolimųjų šviesų žibintai:H1
2.Artimųjų šviesų žibintai:
H7
3.Kryptinis apšvietimas:
H7
4.Dienos šviesų/stovėjimo
žibintai (diodiniai)
Dėl priekinių
Page 187 of 340
XI
185
PRAKTINĖ INFORMACIJA

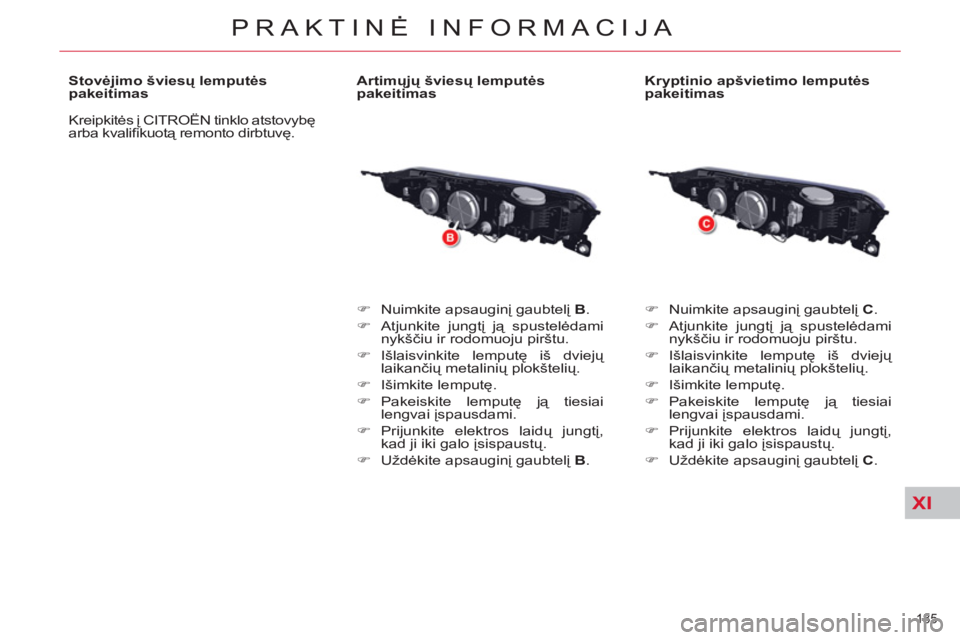

Stovėjimo šviesų lemputėspakeitimas
Kreipkitės į CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirbtuvę.
Artimųjų šviesų lemputėspakeitimas
)Nuimkite apsauginį gaubtelį B.
)Atjunkite jungtį ją spustelėdami nykščiu ir rodomuoju pirštu.
)Išlaisvinkite lemputę iš dviejų laikančių metalinių plokštelių.
)Išimkite lemputę.
)Pakeiskite lemputę ją tiesiai lengvai įspausdami.
)Prijunkite elektros laidų jungtį, kad ji iki galo įsispaustų.
)Uždėkite apsauginį gaubtelį B
.
Kr
yptinio apšvietimo lemputės pakeitimas
)
Nuimkite apsauginį gaubtelį C.
)
Atjunkite jungtį ją spustelėdaminykščiu ir rodomuoju pirštu.
)
Išlaisvinkite lemputę iš dviejų
laikančių metalinių plokštelių.
)
Išimkite lemputę.
)
Pakeiskite lemputę ją tiesiai
lengvai įspausdami.
)
Prijunkite elektros laidų jungtį,kad ji iki galo įsispaustų.
)
Uždėkite apsauginį gaubtelį C.
Page 188 of 340
XI
186
PRAKTINĖ INFORMACIJA
Rūko žibintų lemputėspakeitimas
)Naudodami "Torx" įrankį išsukite dangtelio Atvirtinimo varžtą ir pasukdami dangtelį nuimkite.
)"Torx" įrankiu išsukite žibinto Btvirtinimo varžtą ir patraukite už
žibinto bloko, kad išimtumėte jį iš
bamperio.
) Atjunkite jungtį D.
)
Ištraukite lemputę pasukdami
1/4 apsisukimo.
) Pakeiskite lemputę.
)
Prijunkite jungtį D .
)Įstatykite žibinto bloką į bamperį.
)Prisukite žibinto tvirtinimo varžtą.
)
Įstatykite apdailos dangtelį į krei-piančiąsias ir prisukite tvirtinimo
varžtą.
Lemputės:H8
PosūkiÐ rodiklių lemputės pakeitimas
)
Naudodami "Torx" įrankį išsukitedangtelio A
tvirtinimo varžtą ir
pasukdami dangtelį nuimkite.
) "Torx" įrankiu išsukite žibinto Btvirtinimo varžtą ir patraukite užžibinto bloko, kad išimtumėte jį iš
bamperio.
)Atsekite lemputę C
paspausdami
fi ksatorius 1ir2.
)
Atjunkite jungtį (plokščiu
atsuktuvu nuspauskite pilką
lie
Page 189 of 340
XI
187
PRAKTINĖ INFORMACIJA
Šoninis posūkių rodiklis yra neardomas.
Perdegus lemputei reikia pakeisti
visą posūkių rodiklį.
Kreipkitės į CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirbtuvę.
Šoninio posūkių rodiklio
pakeitimas
Galiniai žibintai (sedano)
Identifi kuokite perdegusią lemputę.
1.
Stabdymo signalo ir stovėjimo
žibintai:
P 21 W/5 W
2.
Stovėjimo žibintai:
R 5 W
3.
Atbulinės eigos žibintai:
H 21 W
4.
Rūko šviesų žibintai:
H 21 W
5.
Posūkių rodikliai:
PY 21 W
)
Atidarykite bagažinę.
)
Plokščiu atsuktuvu ištraukite ži-
binto apdailą laikančius 3 fi ksa-
torius.
)
Šiek tiek atkelkite apdailą F
.
)
Atjunkite jungtį G
.
Ant bagažinės gaubto esančių žibintų lempučių pakeitimas
)
Atsekite lempučių laikiklį H
.
)
Pakeiskite lemputę.
)
Įstatykite lempučių laikiklį H
.
)
Patikrinkite, kad lempučių lai-
kiklis H
būtų gerai pritvirtintas
dviem gnybtais 6
.
)
Prijunkite jungtį G
.
)
Uždėkite ir fi ksatoriais pritvirtin-
kite apdailą F
.
Surinkimo metu stenkitės nepri-spausti elektros laidų.
Page 190 of 340
XI
188
PRAKTINĖ INFORMACIJA
Ant sparno esančių žibintų
lempučių pakeitimas
)
Nuimkite bagažinės šono apvado
dangtelį A
. Tam tikslui patraukite
dangtelį į bagažinės vidų, po to
pakelkite į viršų.
)
Atjunkite jungtį B
.
)
Išsukite 2 tvirtinimus C
.
)
Išimkite žibintą iš jo vietos.
)
Atsekite lemputės laikiklį D
.
)
Pakeiskite lemputę.
)
Įstatykite lemputės laikiklį D
.
)
Įstatykite žibintą į jo vietą.
)
Prisukite 2 tvirtinimus C
.
)
Prijunkite jungtį B
.
)
Uždėkite apdailą A
.
Tvirtinimams C
prisukti arba atsukti
galite naudoti atsarginio rato rankeną.
