Page 101 of 340
V
99

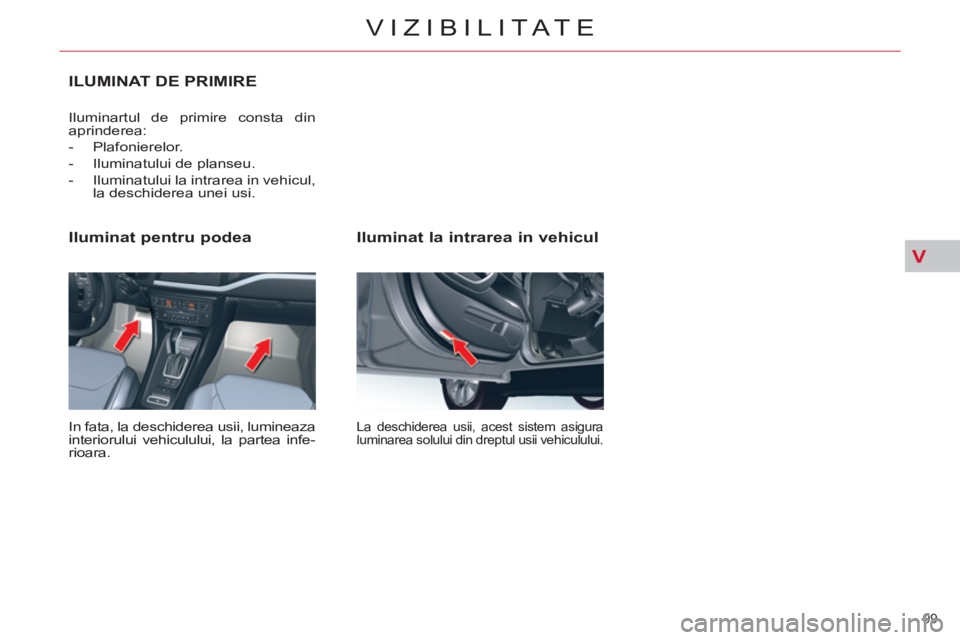

VIZIBILITATE
Iluminat la intrarea in vehicul
La deschiderea usii, acest sistem asigura
luminarea solului din dreptul usii vehiculului.
Iluminat pentru podea
In fata, la deschiderea usii, lumineaza
interiorului vehiculului, la partea infe-
rioara.
Iluminartul de primire consta din
aprinderea:
- Plafonierelor.
- Iluminatului de planseu.
- Iluminatului la intrarea in vehicul,
la deschiderea unei usi.
ILUMINAT DE PRIMIRE
Page 102 of 340
VI
!
100
AMENAJĂRI

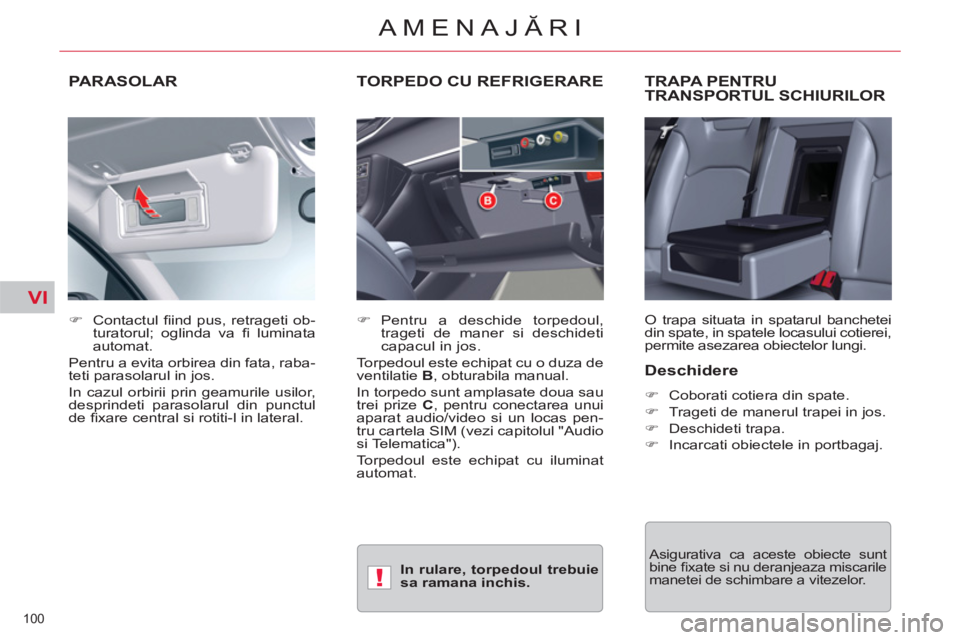

PARASOLAR TRAPA PENTRU TRANSPORTUL SCHIURILOR
O trapa situata in spatarul banchetei
din spate, in spatele locasului cotierei,
permite asezarea obiectelor lungi.
)
Contactul fi ind pus, retrageti ob-
turatorul; oglinda va fi luminata
automat.
Pentru a evita orbirea din fata, raba-
teti parasolarul in jos.
In cazul orbirii prin geamurile usilor,
desprindeti parasolarul din punctul
de fi xare central si rotiti-l in lateral.
TORPEDO CU REFRIGERARE
)
Pentru a deschide torpedoul,
trageti de maner si deschideti
capacul in jos.
Torpedoul este echipat cu o duza de
ventilatie B, obturabila manual.
In torpedo sunt amplasate doua sau
trei prize C, pentru conectarea unui
aparat audio/video si un locas pen-
tru cartela SIM (vezi capitolul "Audio
si Telematica").
Torpedoul este echipat cu iluminat
automat.
Deschidere
)
Coborati cotiera din spate.
)
Trageti de manerul trapei in jos.
)
Deschideti trapa.
)
Incarcati obiectele in portbagaj.
Asigurativa ca aceste obiecte sunt
bine fi xate si nu deranjeaza miscarile
manetei de schimbare a vitezelor.
In rulare, torpedoul trebuie
sa ramana inchis.
Page 103 of 340
VI
101
AMENAJĂRI

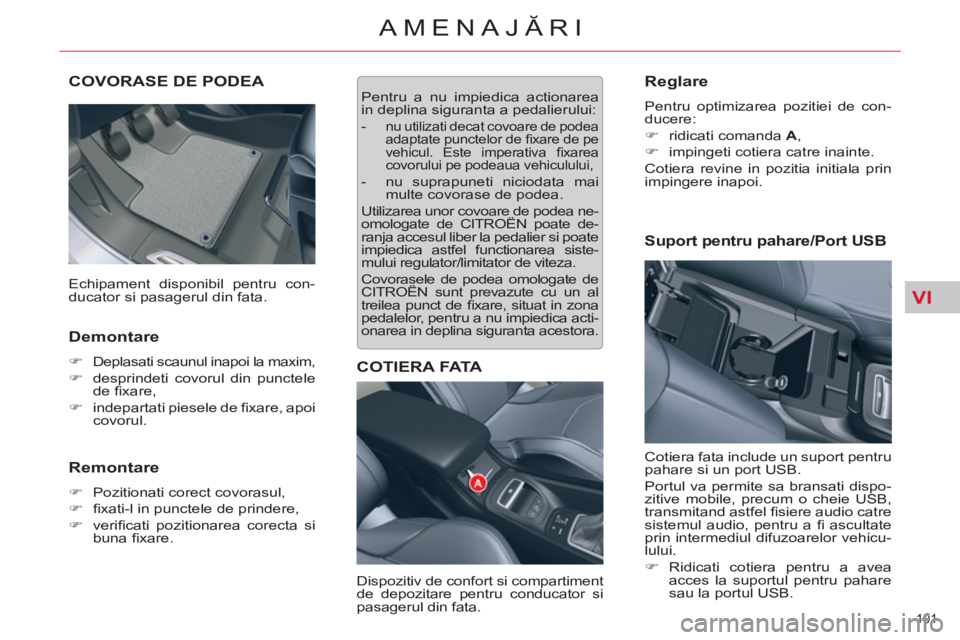

COVORASE DE PODEA
Demontare
)
Deplasati scaunul inapoi la maxim,
)
desprindeti covorul din punctele
de fi xare,
)
indepartati piesele de fi xare, apoi
covorul.
Remontare
)
Pozitionati corect covorasul,
)
fi xati-l in punctele de prindere,
)
verifi cati pozitionarea corecta si
buna fi xare.
Pentru a nu impiedica actionarea
in deplina siguranta a pedalierului:
-
nu utilizati decat covoare de podea
adaptate punctelor de fi xare de pe
vehicul. Este imperativa fi xarea
covorului pe podeaua vehiculului,
- nu suprapuneti niciodata mai
multe covorase de podea.
Utilizarea unor covoare de podea ne-
omologate de CITROËN poate de-
ranja accesul liber la pedalier si poate
impiedica astfel functionarea siste-
mului regulator/limitator de viteza.
Covorasele de podea omologate de
CITROËN sunt prevazute cu un al
treilea punct de fi xare, situat in zona
pedalelor, pentru a nu impiedica acti-
onarea in deplina siguranta acestora.
COTIERA FATA
Dispozitiv de confort si compartiment
de depozitare pentru conducator si
pasagerul din fata.
Reglare
Pentru optimizarea pozitiei de con-
ducere:
)
ridicati comanda A
,
)
impingeti cotiera catre inainte.
Cotiera revine in pozitia initiala prin
impingere inapoi.
Cotiera fata include un suport pentru
pahare si un port USB.
Portul va permite sa bransati dispo-
zitive mobile, precum o cheie USB,
transmitand astfel fi siere audio catre
sistemul audio, pentru a fi ascultate
prin intermediul difuzoarelor vehicu-
lului.
)
Ridicati cotiera pentru a avea
acces la suportul pentru pahare
sau la portul USB.
Echipament disponibil pentru con-
ducator si pasagerul din fata.
Suport pentru pahare/Port USB

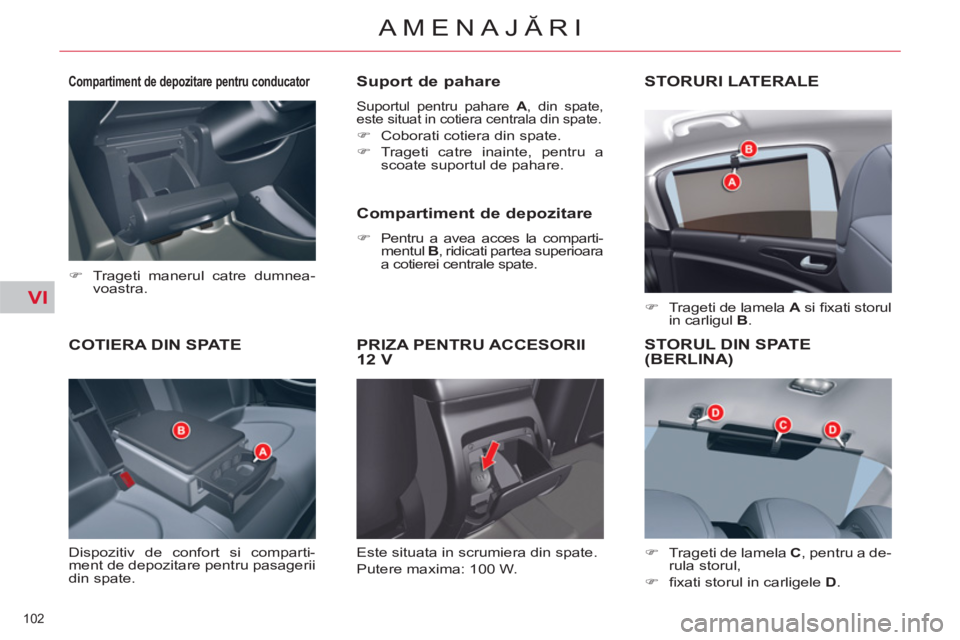

Page 104 of 340
VI
102
AMENAJĂRI
COTIERA DIN SPAT E
Dispozitiv de confort si comparti-
ment de depozitare pentru pasagerii
din spate.
Suport de pahare
Suportul pentru pahare A
, din spate,
este situat in cotiera centrala din spate.
)
Coborati cotiera din spate.
)
Trageti catre inainte, pentru a
scoate suportul de pahare.
Compartiment de depozitare
)
Pentru a avea acces la comparti-
mentul B
, ridicati partea superioara
a cotierei centrale spate.
PRIZA PENTRU ACCESORII 12 V
STORURI LATERALE
)
Trageti de lamela A
si fi xati storul
in carligul B
.
STORUL DIN SPATE(BERLINA)
)
Trageti de lamela C
, pentru a de-
rula storul,
)
fi xati storul in carligele D
.
Este situata in scrumiera din spate.
Putere maxima: 100 W.
Compartiment de depozitare pentru conducator
)
Trageti manerul catre dumnea-
voastra.
Page 105 of 340
VI
103
AMENAJĂRI

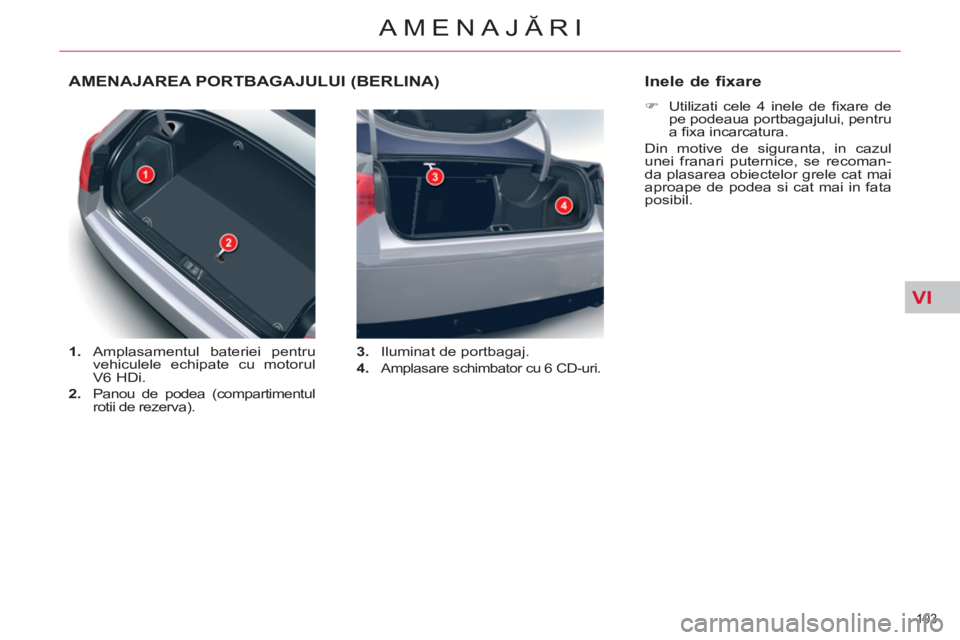

AMENAJAREA PORTBAGAJULUI (BERLINA)
1.
Amplasamentul bateriei pentru
vehiculele echipate cu motorul
V6 HDi.
2.
Panou de podea (compartimentul
rotii de rezerva).
3.
Iluminat de portbagaj.
4.
Amplasare schimbator cu 6 CD-uri.
Inele de fixare
)
Utilizati cele 4 inele de fi xare de
pe podeaua portbagajului, pentru
a fi xa incarcatura.
Din motive de siguranta, in cazul
unei franari puternice, se recoman-
da plasarea obiectelor grele cat mai
aproape de podea si cat mai in fata
posibil.
Page 106 of 340
VI
104
AMENAJĂRI

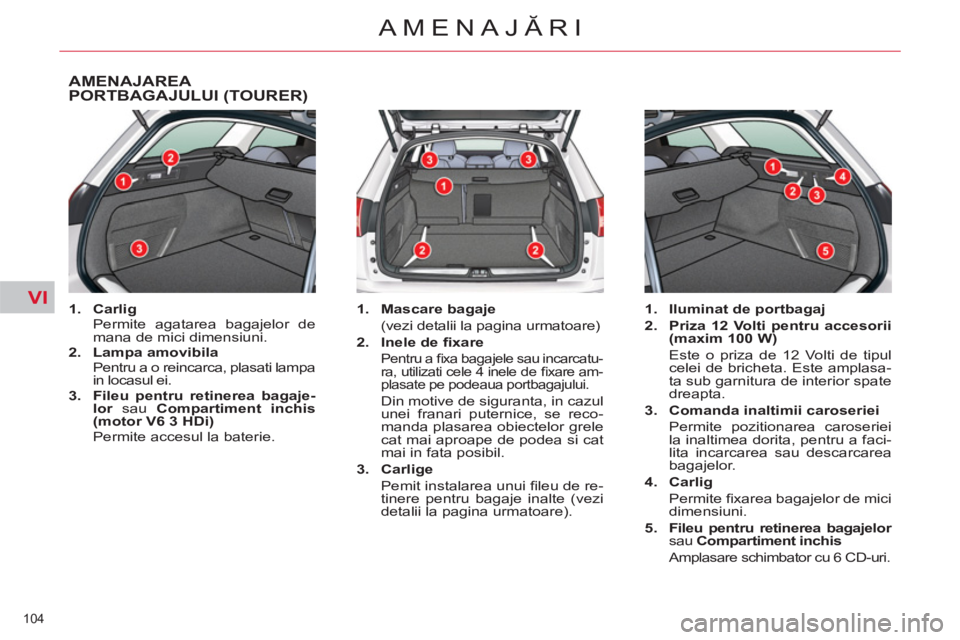

AMENAJAREA PORTBAGAJULUI (TOURER)
1.
Carlig
Permite agatarea bagajelor de
mana de mici dimensiuni.
2.
Lampa amovibila
Pentru a o reincarca, plasati lampa
in locasul ei.
3.
Fileu pentru retinerea bagaje-
lor
sau Compartiment inchis
(motor V6 3 HDi)
Permite accesul la baterie.
1.
Mascare bagaje
(vezi detalii la pagina urmatoare)
2.
Inele de fi xare
Pentru a fi xa bagajele sau incarcatu-
ra, utilizati cele 4 inele de fi xare am-
plasate pe podeaua portbagajului.
Din motive de siguranta, in cazul
unei franari puternice, se reco-
manda plasarea obiectelor grele
cat mai aproape de podea si cat
mai in fata posibil.
3.
Carlige
Pemit instalarea unui fi leu de re-
tinere pentru bagaje inalte (vezi
detalii la pagina urmatoare).
1.
Iluminat de portbagaj
2.
Priza 12 Volti pentru accesorii
(maxim 100 W)
Este o priza de 12 Volti de tipul
celei de bricheta. Este amplasa-
ta sub garnitura de interior spate
dreapta.
3.
Comanda inaltimii caroseriei
Permite pozitionarea caroseriei
la inaltimea dorita, pentru a faci-
lita incarcarea sau descarcarea
bagajelor.
4.
Carlig
Permite fi xarea bagajelor de mici
dimensiuni.
5.
Fileu pentru retinerea bagajelor
sau Compartiment inchis
Amplasare schimbator cu 6 CD-uri.
Page 107 of 340
VI
105
AMENAJĂRI

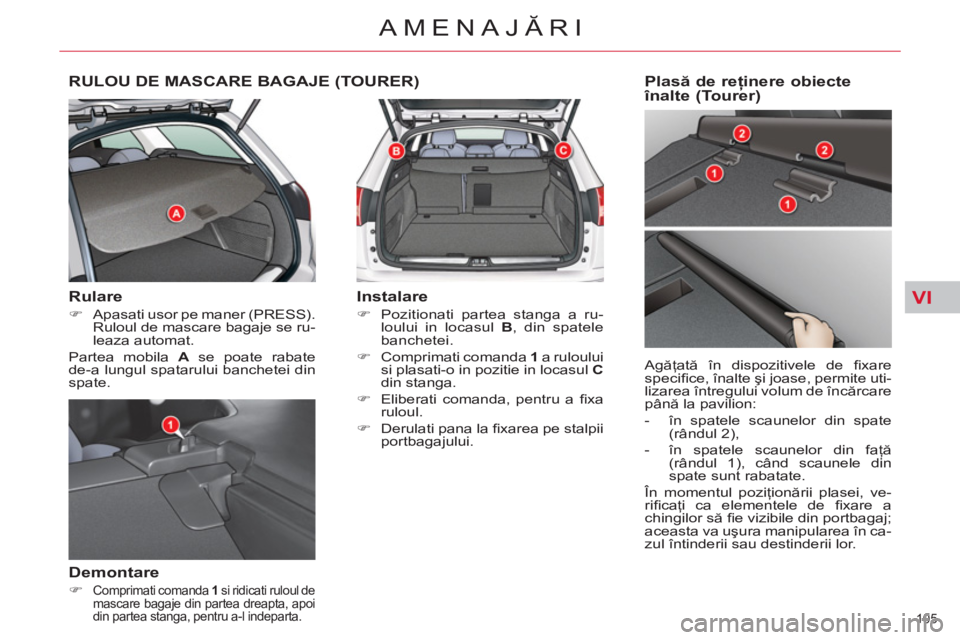

RULOU DE MASCARE BAGAJE (TOURER)
Rulare
)
Apasati usor pe maner (PRESS).
Ruloul de mascare bagaje se ru-
leaza automat.
Partea mobila A
se poate rabate
de-a lungul spatarului banchetei din
spate.
Demontare
)
Comprimati comanda 1
si ridicati ruloul de
mascare bagaje din partea dreapta, apoi
din partea stanga, pentru a-l indeparta.
Instalare
)
Pozitionati partea stanga a ru-
loului in locasul B
, din spatele
banchetei.
)
Comprimati comanda 1
a ruloului
si plasati-o in pozitie in locasul C
din stanga.
)
Eliberati comanda, pentru a fi xa
ruloul.
)
Derulati pana la fi xarea pe stalpii
portbagajului.
Plasă de reţinere obiecte
înalte (Tourer)
Agăţată în dispozitivele de fi xare
specifi ce, înalte şi joase, permite uti-
lizarea întregului volum de încărcare
până la pavilion:
- în spatele scaunelor din spate
(rândul 2),
- în spatele scaunelor din faţă
(rândul 1), când scaunele din
spate sunt rabatate.
În momentul poziţionării plasei, ve-
rifi caţi ca elementele de fi xare a
chingilor să fi e vizibile din portbagaj;
aceasta va uşura manipularea în ca-
zul întinderii sau destinderii lor.
Page 108 of 340
VI
106
AMENAJĂRI

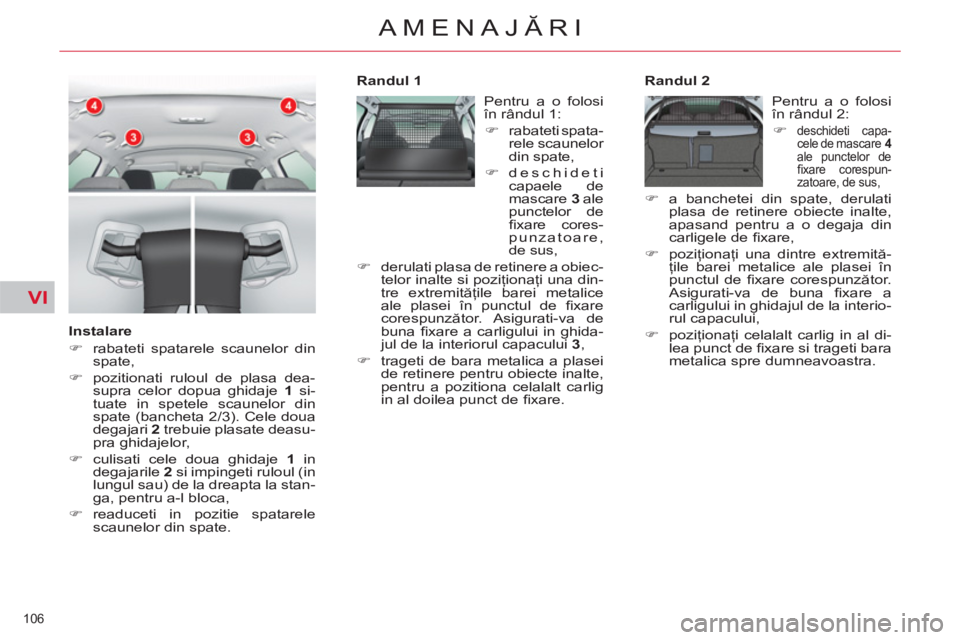

Instalare
)
rabateti spatarele scaunelor din
spate,
)
pozitionati ruloul de plasa dea-
supra celor dopua ghidaje 1
si-
tuate in spetele scaunelor din
spate (bancheta 2/3). Cele doua
degajari 2
trebuie plasate deasu-
pra ghidajelor,
)
culisati cele doua ghidaje 1
in
degajarile 2
si impingeti ruloul (in
lungul sau) de la dreapta la stan-
ga, pentru a-l bloca,
)
readuceti in pozitie spatarele
scaunelor din spate.
Randul 1
Randul 2
Pentru a o folosi
în rândul 1:
)
rabateti spata-
rele scaunelor
din spate,
)
deschideti
capaele de
mascare 3
ale
punctelor de
fi xare cores-
punzatoare,
de sus,
)
derulati plasa de retinere a obiec-
telor inalte si poziţionaţi una din-
tre extremităţile barei metalice
ale plasei în punctul de fi xare
corespunzător. Asigurati-va de
buna fi xare a carligului in ghida-
jul de la interiorul capacului 3
,
)
trageti de bara metalica a plasei
de retinere pentru obiecte inalte,
pentru a pozitiona celalalt carlig
in al doilea punct de fi xare.
Pentru a o folosi
în rândul 2:
)
deschideti capa-
cele de mascare 4
ale punctelor de
fi xare corespun-
zatoare, de sus,
)
a banchetei din spate, derulati
plasa de retinere obiecte inalte,
apasand pentru a o degaja din
carligele de fi xare,
)
poziţionaţi una dintre extremită-
ţile barei metalice ale plasei în
punctul de fi xare corespunzător.
Asigurati-va de buna fi xare a
carligului in ghidajul de la interio-
rul capacului,
)
poziţionaţi celalalt carlig in al di-
lea punct de fi xare si trageti bara
metalica spre dumneavoastra.
Page 109 of 340
VII
107
SIGURANŢĂ COPII
*
Reglementările privind transportul
copiilor sunt specifi ce fi ecărei ţări.
Consultaţi legislaţia în vigoare din
ţara dumneavoastră.
GENERALITĂŢI PRIVITOARE LA SCAUNELE PENTRU COPII ŢŢ
Preocupare constantă pentru CITROËN
din momentul proiectării vehiculului dum-
neavoastră, siguranţa copiilor depinde în
aceeaşi măsură şi de dumneavoastră.
Pentru a asigura o siguranţă optimă
respectaţi sfaturile următoare:
- conform reglementărilor euro-
pene, toţi copiii cu vârsta mai
mică de 12 ani sau cu înălţime
mai mică de un metru cincizeci
trebuie transportaţi în scaune
pentru copii omologate, adec-
vate greutăţii lor
, pe locurile
echipate cu centură de sigu-
ranţă sau cu sistem de prindere
ISOFIX * ,
- statistic, locurile cele mai sigu-
re pentru transportul copiilor
sunt cele din spatele vehiculului
dumneavoastră,
- copilul care are mai puţin de 9 kg
trebuie obligatoriu transportat în
poziţia "cu spatele in direcţia de
mers", atât pe locurile din faţă
cât şi pe cele din spate.
CITROËN
vă recomandă
să
transportaţi copilul dumneavoastră
pe scaunele din spate
ale vehicu-
lului:
-
"cu spatele în direcţia de mers"
până la vârsta de 2 ani,
- "cu faţa în direcţia de mers"
peste vârsta de 2 ani.
SCAUN PENTRU COPII ÎN FAŢĂ
"Cu spatele în direcţia de mers"
Atunci când scaunul pentru copii este
montat "cu spatele in direcţia de mers"
pe locul pasagerului din faţă,
este
imperativ ca airbagul pasagerului sa fi e
dezactivat. Altfel, copilul riscă să fi e
grav rănit sau chiar omorât la depli-
erea airbagului.
"Cu faţa în direcţia de mers"
Atunci când scaunul pentru copii
este montat "cu faţa in direcţia de
mers" pe locul pasagerului din
faţă
, reglaţi scaunul vehiculului în
poziţia longitudinală intermediară,
cu spătarul ridicat şi lăsaţi airbagul
pasagerului activat.
Poziţie longitudinală
intermediară
Page 110 of 340
VII
!
108
SIGURANŢĂ COPII

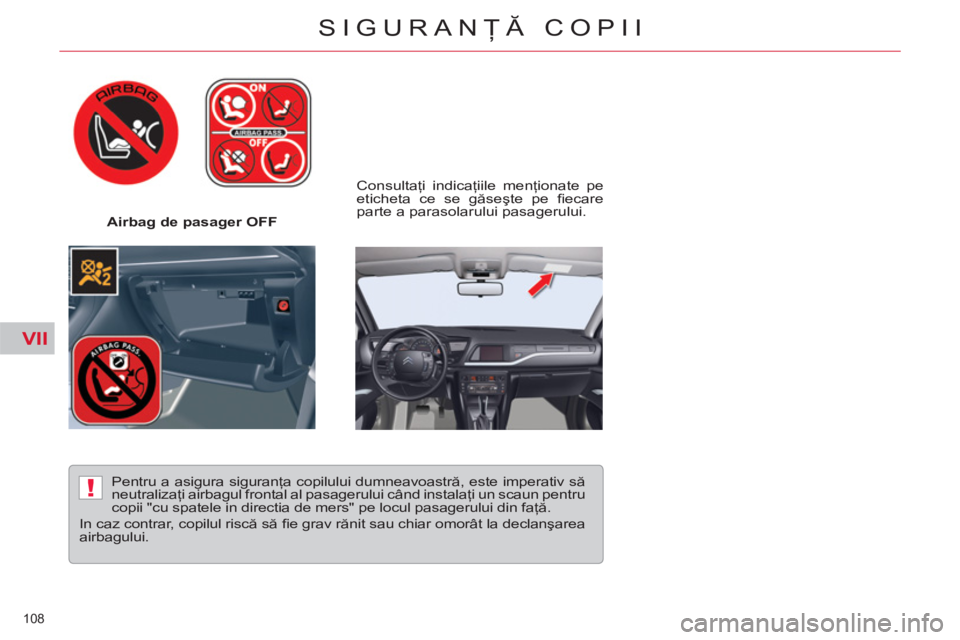

Airbag de pasager OFF
Consultaţi indicaţiile menţionate pe
eticheta ce se găseşte pe fi ecare
parte a parasolarului pasagerului.
Pentru a asigura siguranţa copilului dumneavoastră, este imperativ să
neutralizaţi airbagul frontal al pasagerului când instalaţi un scaun pentru
copii "cu spatele in directia de mers" pe locul pasagerului din faţă.
In caz contrar, copilul riscă să fi e grav rănit sau chiar omorât la declanşarea
airbagului.
