Page 191 of 340
XI
189
PRAKTISCHE INFORMATIE

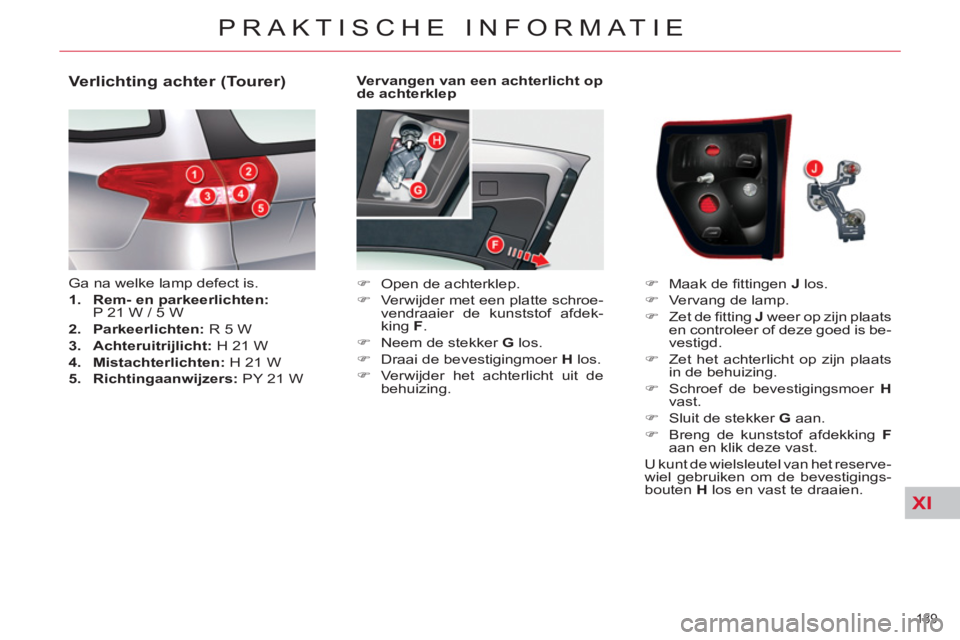

Vervangen van een achterlicht op
de achterklep
)
Open de achterklep.
)
Verwijder met een platte schroe-
vendraaier de kunststof afdek-
king F
.
)
Neem de stekker G
los.
)
Draai de bevestigingmoer H
los.
)
Verwijder het achterlicht uit de
behuizing.
Verlichting achter (Tourer)
Ga na welke lamp defect is.
1.
Rem- en parkeerlichten:
P 21 W / 5 W
2.
Parkeerlichten:
R 5 W
3.
Achteruitrijlicht:
H 21 W
4.
Mistachterlichten:
H 21 W
5.
Richtingaanwijzers:
PY 21 W
)
Maak de fi ttingen J
los.
)
Vervang de lamp.
)
Zet de fi tting J
weer op zijn plaats
en controleer of deze goed is be-
vestigd.
)
Zet het achterlicht op zijn plaats
in de behuizing.
)
Schroef de bevestigingsmoer H
vast.
)
Sluit de stekker G
aan.
)
Breng de kunststof afdekking F
aan en klik deze vast.
U kunt de wielsleutel van het reserve-
wiel gebruiken om de bevestigings-
bouten H
los en vast te draaien.
Page 192 of 340
XI
190
PRAKTISCHE INFORMATIE

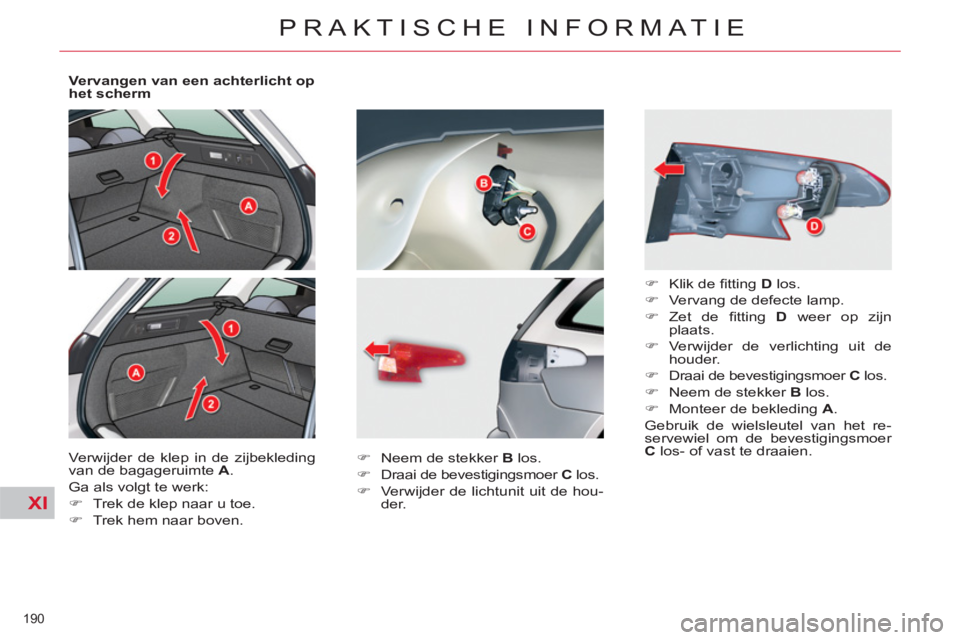

Vervangen van een achterlicht op
het scherm
Verwijder de klep in de zijbekleding
van de bagageruimte A
.
Ga als volgt te werk:
)
Trek de klep naar u toe.
)
Trek hem naar boven.
)
Neem de stekker B
los.
)
Draai de bevestigingsmoer C
los.
)
Verwijder de lichtunit uit de hou-
der.
)
Klik de fi tting D
los.
)
Vervang de defecte lamp.
)
Zet de fi tting D
weer op zijn
plaats.
)
Verwijder de verlichting uit de
houder.
)
Draai de bevestigingsmoer C
los.
)
Neem de stekker B
los.
)
Monteer de bekleding A
.
Gebruik de wielsleutel van het re-
servewiel om de bevestigingsmoer
C
los- of vast te draaien.
Page 193 of 340
XI
191
PRAKTISCHE INFORMATIE

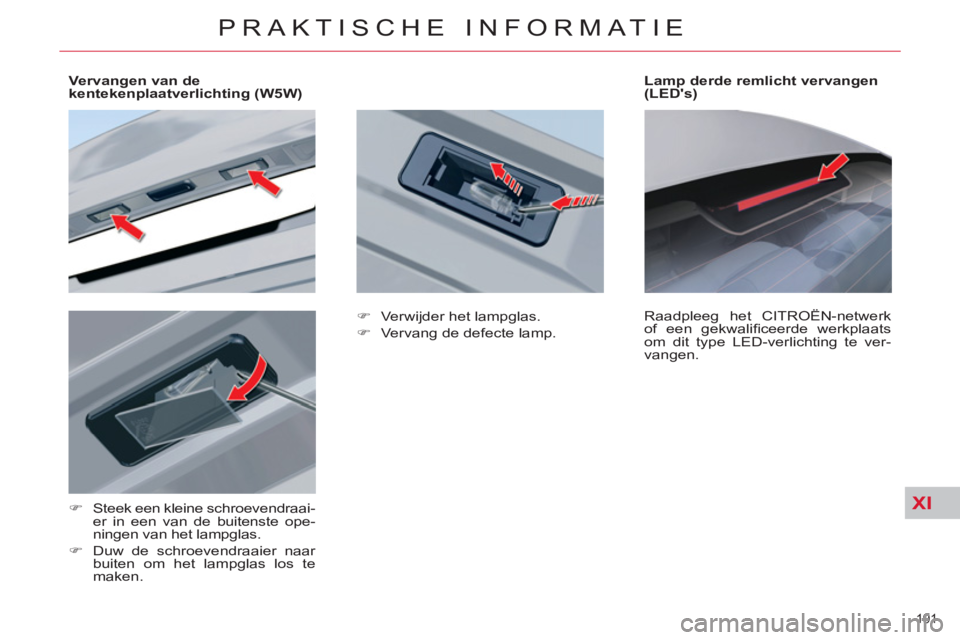

Vervangen van de
kentekenplaatverlichting (W5W)
)
Steek een kleine schroevendraai-
er in een van de buitenste ope-
ningen van het lampglas.
)
Duw de schroevendraaier naar
buiten om het lampglas los te
maken.
Lamp derde remlicht vervangen
(LED's)
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats
om dit type LED-verlichting te ver-
vangen.
)
Verwijder het lampglas.
)
Vervang de defecte lamp.
Page 194 of 340
XI
192
PRAKTISCHE INFORMATIE
Lampen vervangen in het
interieur
Plafondlampjes
)
Wip het glaasje van de plafonnier
los om de lamp te kunnen bereiken.
Lamp:
W 5W
Leeslampje achter (Tourer)
)
Wip het glaasje van het lees-
lampje los om de lamp te kunnen
bereiken.
Lamp:
W 5W
Leeslampje
)
Wip het glaasje los.
)
Verwijder, indien nodig, om bij de
lamp te kunnen komen het schot
van het desbetreffende lees-
lampje.
Bagageruimteverlichting
)
Wip het glaasje los. Gebruik een
W 5W-lamp.
Dorpelverlichting
)
Wip het glaasje los. Gebruik een
W 5W-lamp.
Beenruimteverlichting
)
Wip het glaasje los. Gebruik een
W 5 W-lamp.
Dashboardkastje
)
Wip het glaasje los. Gebruik een
W 5W-lamp.
Page 195 of 340
XI
193
PRAKTISCHE INFORMATIE
ZEKERINGEN VERVANGEN
Werkwijze voor het vervangen van
een defecte zekering om een sto-
ring in de desbetreffende functie te
verhelpen.
De twee zekeringkasten bevinden
zich onder het dashboard, in het
motorcompartiment.
Zekering vervangen
Voordat u een defecte zekering ver-
vangt, moet u eerst de oorzaak van
de storing opsporen en verhelpen.
De nummers van de zekeringen
staan op de zekeringkast.
Vervang een defecte zekering al-
tijd door een zekering met dezelfde
sterkte (zelfde kleur).
Gebruik het speciale tangetje 1
dat
zich op het deksel van de zekering-
houder bevindt.
Goed
Defect
Tang 1
Zekeringen onder het dashboard
Toegang tot de zekeringen
)
open het kastje zo ver mogelijk
en trek er vervolgens stevig aan,
zodat het in horizontale stand
komt te staan,
)
verwijder de bekleding door kort
maar stevig aan het onderste
gedeelte te trekken.
Zekeringkast C
Zekeringkast A
Tang 1
Houd u bij het terugplaatsen van het
kastje aan de volgende voorzorgs-
maatregelen:
- Houd het kastje horizontaal,
plaats het onderste deel met de
inkepingen aan de onderkant te-
genover de asjes.
- Geef een tik tegen het geheel.
- Sluit het kastje en let erop dat de
veren aan de achterkant erover-
heen vallen.
Zekeringkast B
Page 196 of 340
XI
194
PRAKTISCHE INFORMATIE
Zekeringtabel
Zekeringnr.
Stroomsterkte
Functie
G29
-
Niet gebruikt
G30
5 A
Verwarmde buitenspiegels
G31
5 A
Regen-/lichtsterktesensor
G32
5 A
Waarschuwingslampjes niet-vastgemaakte autogordels
G33
5 A
Elektrochrome spiegels
G34
20 A
Blinderingspaneel (sedan)
G35
5 A
Instapverlichting voorpassagier - Verstelling buitenspiegel aan passagierszijde
G36
30 A
Elektrisch bediende achterklep (Tourer)
G37
20 A
Stoelverwarming vóór
G38
30 A
Elektrisch bediende bestuurdersstoel
G39
30 A
Elektrisch bediende passagiersstoel - Hifi -versterker
G40
3 A
Voedingsaansluiting aanhangermodule
ZEKERINGKAST B
Zekeringnr.
Stroomsterkte
Functie
G36
15 A
Automatische 6-versnellingsbak
5 A
Automatische 4-versnellingsbak
G37
10 A
Appèlverlichting - Diagnoseaansluiting
G38
3 A
ESP
G39
10 A
Hydraulische vering
G40
3 A
Remlichtschakelaar
Page 197 of 340
XI
195
PRAKTISCHE INFORMATIE
ZEKERINGKAST C
Zekeringnr.
Stroomsterkte
Functie
F1
15 A
Achterruitenwisser (Tourer)
F2
30 A
Relais vergrendeling en supervergrendeling
F3
5 A
Airbags
F4
10 A
Automatische versnellingsbak - Module extra verwarming (Diesel) - Elektrochrome spiegels
F5
30 A
Ruitbediening voor - Open dak - Instapverlichting voorpassagier - Verstelling buitenspiegel
aan passagierszijde
F6
30 A
Ruitbediening achter
F7
5 A
Verlichting make-upspiegel - Verlichting dashboardkastje - Plafonniers - Zaklamp (Tourer)
F8
20 A
Autoradio - CD-wisselaar - Bedieningstoetsen op het stuurwiel - Display -
Bandenspanningcontrole - Computer elektrisch bediende achterklep
F9
30 A
Aansteker - 12V-aansluiting vóór
F10
15 A
Alarm - Bediening op het stuurwiel, verlichting en ruitenwissers
F11
15 A
Contactslot met circuit lage stroomsterkte
F12
15 A
Elektrisch bediende bestuurdersstoel - Instrumentenpaneel - Waarschuwingslampjes
niet-vastgemaakte autogordels - Bediening airconditioning
F13
5 A
BSM - Onderbrekingsrelais pomp hydraulische vering - Voeding van de airbagcomputer
F14
15 A
Regen-/lichtsterktesensor - Parkeerhulp - Elektrisch bediende passagiersstoel -
Aanhangermodule - Computer hifi -versterker - Handsfree kit - Lane departure warning
System
F15
30 A
Relais vergrendeling en supervergrendeling
F17
40 A
Achterruitverwarming - Verwarmde buitenspiegels
FSH
SHUNT
TRANSPORT- EN OPSLAGSHUNT
Page 198 of 340
XI
196
PRAKTISCHE INFORMATIE
Zekeringen in het
motorcompartiment
Sluit de kap na afl oop van de werk-
zaamheden zorgvuldig.
Ingrepen aan de hoofdzekeringen
in de zekeringkasten, die zorgen
voor een extra bescherming, zijn
uitsluitend voorbehouden aan
het CITROËN -netwerk of een ge-
kwalifi ceerde werkplaats .
Toegang tot de zekeringen
)
Draai alle schroeven een kwart-
slag los.
)
Vervang de zekering.
Zekeringentabel
Zekeringnr.
Stroomsterkte
Functie
F1
20 A
Motormanagementcomputer
F2
15 A
Claxon
F3
10 A
Ruitensproeierpomp
F4
10 A
Pomp koplampsproeiers
F5
15 A
Bedieningsorganen motor
F6
10 A
Luchtdebietmeter - Meedraaiende koplampen -
Diagnoseaansluiting
F7
10 A
Blokkering van de selectiehendel van de
automatische versnellingsbak - Stuurbekrachtiging
F8
25 A
Startmotor
F9
10 A
Koppelingscontact - Remlichtschakelaar
F10
30 A
Bedieningsorganen motor
F11
40 A
Aanjager airconditioning
F12
30 A
Ruitenwissers
F13
40 A
Voedingsaansluiting BSI (+ na contact)
F14
30 A
-
F15
10 A
Grootlicht rechts
F16
10 A
Grootlicht links
F17
15 A
Dimlicht rechts
F18
15 A
Dimlicht links
F19
15 A
Bedieningsorganen motor
F20
10 A
Bedieningsorganen motor
F21
5 A
Bedieningsorganen motor
Page 199 of 340
XI
!
197
PRAKTISCHE INFORMATIE
Zekeringentabel
Zekeringnr.
Stroomsterkte
Functie
F6
25 A
12V-aansluiting achter (max. vermogen: 100 W)
F7
15 A
Mistachterlichten
F8
20 A
Standkachel (Diesel)
F9
30 A
Elektrische handrem
Het elektrische circuit van uw
auto is geschikt voor zowel
standaard als optionele voor-
zieningen.
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats
alvorens u elektrische voorzienin-
gen of accessoires in uw auto in-
bouwt.
CITROËN is niet aansprakelijk voor
de kosten die voortvloeien uit her-
stelwerkzaamheden of storingen
als gevolg van de installatie van ex-
tra accessoires die door CITROËN
noch geleverd noch aanbevolen
worden en die niet zijn geïnstalleerd
volgens de voorschriften; dit geldt in
het bijzonder voor situaties waarbij
het stroomverbruik van alle aange-
sloten aanvullende apparatuur meer
dan 10 milliampère bedraagt.
De hoofdzekeringen bieden extra
bescherming voor de elektrische
systemen. Ingrepen mogen uit-
sluitend verricht worden door het
CITROËN-netwerk of een gekwa-
lifi ceerde werkplaats.
Sluit de kap na afl oop van de
werkzaamheden zorgvuldig.
Als het deksel niet goed ge-
plaatst of slecht gesloten is, kan
dit ernstige storingen aan uw
auto veroorzaken. Dit geldt even-
eens voor het binnendringen van
vocht in de zekeringkast.
Page 200 of 340
XI
!
198
PRAKTISCHE INFORMATIE
ACCU
Procedure voor het opladen van de
accu en het gebruik van een hulp-
accu voor het starten van de motor
met behulp van startkabels.
Toegang tot de accu
V6 HDi-motor
De accu bevindt zich in de motor-
ruimte.
Toegang tot de accu:
)
open de motorkap met de hen-
del in het interieur en vervolgens
de veiligheidshaak aan de bui-
tenzijde,
)
bevestig de motorkapsteun,
)
verwijder de kunststof afdekkap
voor toegang tot de twee accu-
polen,
)
maak indien nodig de zekering-
kast los om de accu te verwijde-
ren. De accu bevindt zich in de bagage-
ruimte achter de bekleding van het
linker achterscherm.
Toegang tot de accu:
)
open de achterklep,
)
open het luik en verwijder de accu.
Deze sticker hoort bij het Stop
& Start-systeem en geeft aan
dat er een speciale 12 V-lood-
accu is gebruikt die alleen los-
gekoppeld en/of vervangen mag
worden door een dealer van het
CITROËN-netwerk of een gekwa-
lifi ceerde werkplaats.
Het negeren van deze aanwijzing
kan ertoe leiden dat de accu vroeg-
tijdig aan vervanging toe is.
Na het monteren van de accu duurt
het even voordat het Stop & Start-
systeem weer zal werken, hoe lang
dit duurt is afhankelijk van klimato-
logische omstandigheden en de
laadtoestand van de accu (kan tot
ongeveer 8 uur duren).
