XI
179
PRAKTILINE INFORMATSIOON
RATTA VAHETAMINE
Juurdepääs tööriistadele
Kõik tööriistad on varuratta sees
olevas karbis.
)
Ligipääsemiseks võtke rihm ära.
Tööriistad
Need tööriistad on mõeldud spet-
siaalselt teie sõiduki jaoks. Ärge
neid muul otstarbel kasutage.
1.
Vänt
2.
Tungraud
3.
Poldikatete eemaldamise/paigal-
damise vahend
4.
Pukseerimissilmus
5.
Äravõetav kiil (sõltuvalt varustusest)
Page 182 of 340
XI
!
180
PRAKTILINE INFORMATSIOON

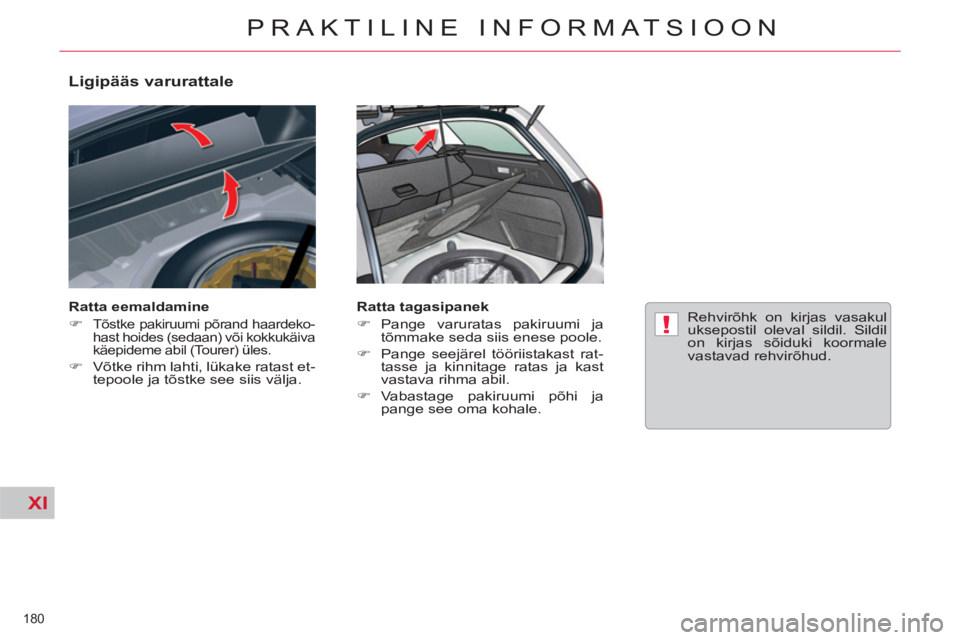

Ligipääs varurattale
Ratta eemaldamine
)
Tõstke pakiruumi põrand haardeko-
hast hoides (sedaan) või kokkukäiva
käepideme abil (Tourer) üles.
)
Võtke rihm lahti, lükake ratast et-
tepoole ja tõstke see siis välja.
Ratta tagasipanek
)
Pange varuratas pakiruumi ja
tõmmake seda siis enese poole.
)
Pange seejärel tööriistakast rat-
tasse ja kinnitage ratas ja kast
vastava rihma abil.
)
Vabastage pakiruumi põhi ja
pange see oma kohale.
Rehvirõhk on kirjas vasakul
uksepostil oleval sildil. Sildil
on kirjas sõiduki koormale
vastavad rehvirõhud.
Page 183 of 340
XI
!
181
PRAKTILINE INFORMATSIOON

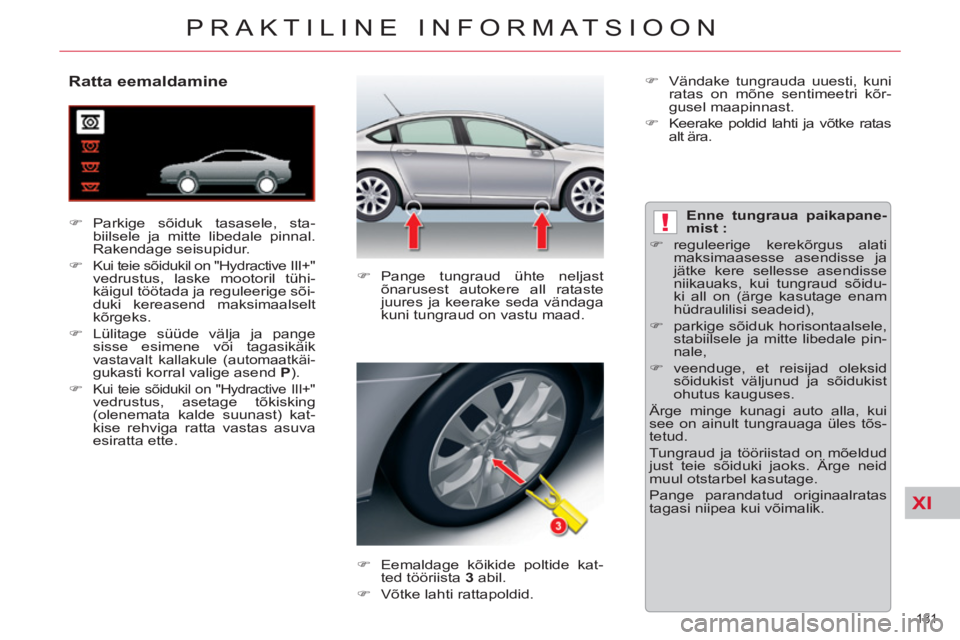

Ratta eemaldamine
)
Parkige sõiduk tasasele, sta-
biilsele ja mitte libedale pinnal.
Rakendage seisupidur.
)
Kui teie sõidukil on "Hydractive III+" vedrustus, laske mootoril tühi-
käigul töötada ja reguleerige sõi-
duki kereasend maksimaalselt
kõrgeks.
)
Lülitage süüde välja ja pange
sisse esimene või tagasikäik
vastavalt kallakule (automaatkäi-gukasti korral valige asend P
).
)
Kui teie sõidukil on "Hydractive III+"
vedrustus, asetage tõkisking
(olenemata kalde suunast) kat-
kise rehviga ratta vastas asuva
esiratta ette.
)
Pange tungraud ühte neljast
õnarusest autokere all rataste
juures ja keerake seda vändaga
kuni tungraud on vastu maad.
)
Eemaldage kõikide poltide kat-
ted tööriista 3
abil.
)
Võtke lahti rattapoldid.
Enne tungraua paikapane-
mist :
)
reguleerige kerekõrgus alati
maksimaasesse asendisse ja
jätke kere sellesse asendisse
niikauaks, kui tungraud sõidu-
ki all on (ärge kasutage enam
hüdraulilisi seadeid),
)
parkige sõiduk horisontaalsele,
stabiilsele ja mitte libedale pin-
nale,
)
veenduge, et reisijad oleksid
sõidukist väljunud ja sõidukist
ohutus kauguses.
Ärge minge kunagi auto alla, kui
see on ainult tungrauaga üles tõs-
tetud.
Tungraud ja tööriistad on mõeldud
just teie sõiduki jaoks. Ärge neid
muul otstarbel kasutage.
Pange parandatud originaalratas
tagasi niipea kui võimalik.
)
Vändake tungrauda uuesti, kuni
ratas on mõne sentimeetri kõr-
gusel maapinnast.
)
Keerake poldid lahti ja võtke ratas
alt ära.
Page 184 of 340
XI
!
182
PRAKTILINE INFORMATSIOON
Varuratas
Teie sõidukil võib olla teistsugune
varuratas. Varuratast paigaldades
võite täheldada, et rattapoltide seibid
ei ulatu vastu velge ; see on täies-
ti normaalne. varuratast hoiab kinni
rattapoldi koonusekujuline osa.
Originaalratta tagasipanekul kont-
rollige, et rattapoltide seibid on töö-
korras.
Ratta tagasipanek
)
Pange ratas tsentreerimisvahendit
kasutades võlli otsa. Kontrollige, et
võlli pind ja ratas oleksid puhtad.
)
Keerake poldid poolkinni.
)
Laske tungraud alla ja võtke ära.
)
Keerake poldid rattavõtme abil
korralikult kinni.
)
Asetage poldikatted tagasi.
)
Viige kliirens normaalasendisse.
)
Pumbake rehv korralikult täis ja
laske kontrollida selle tasakaa-
lustust.
Rõhuandurid
Ratastel on rõhuandurid. Laske neid
parandada CITROËN esinduses või
kvalifi tseeritud töökojas.
Turvapolt (olenevalt versioonist)
Kõigil ratastel on turvapoldid.
Selle mahakeeramiseks :
)
Eemaldage poldikate vahendi 3
abil.
)
Kasutage vargusevastast kaitse-
seadet ja käivitusvänta.
Kui teie sõiduki varuratas on
teistsuguste mõõtmetega, ei
tohi varurattaga sõita kiiremini,
kui 80 km/h.
Rattapoldid on iga ratta jaoks eri-
nevad .
Rataste vahetuse korral kontrollige
CITROËN esinduses või kvalifi t-
seeritud töökojas, et vanad poldid
uute ratastega sobiksid.
Märkige hoolikalt üles vargakaitse-
padrunite otsa märgitud number.
Numbri järgi saate muretseda uued
vargakaitsepadrunid.
Page 185 of 340
XI
!
183
PRAKTILINE INFORMATSIOON
LAMBIPIRNI VAHETAMINE
Esituled
Ksenoontuledega mudel (D1S)
1.
Kahefunktsioonilised
ksenoontuled
(lähituli/kaugtuli) :
D1S
2.
Külgvalgustid :
HP19
3.
Päevatuled/gabariittuled
(diood)
Esitulede hoolduseks ning HP19 ja
D1S pirnide ning dioodtulede vahe-
tamiseks pöörduge CITROËN esin-
dusse või kvalifi tseeritud töökotta.
Elektrilöögi oht
Ksenoontuled tuleb lasta vahetada
CITROËN esinduses või kvalifi t-
seeritud töökojas.
Kui üks D1S lamp rikki läheb, on
soovitav mõlemad välja vahetada. Tuled on kaetud polükarbo-
naatklaasiga, mis on omakor-
da kaetud lakikihiga :
)
ärge puhastage tulesid kuiva
või abrasiivse lapiga ega pu-
hastusvahendi või lahustiga,
)
kasutage käsna ja seebivett,
)
väga määrdunud kohtade sur-
vepesu korral vältige veejoa
pikemat suunamist tuledele ja
nende ümbrusele, et vältida la-
kikihi ja tihendite kahjustamist.
)
Ärge puutuge lambipirni sõrme-
dega, kasutage ebemeid mitte
jätvat lappi.
Enne lambipirni vahetamist peab
tuli olema kustutatud mõni minut
varem (raske põletuse oht).
Kohustuslik on kasutada vaid ultra-
violettkiirgusele vastupidavaid lampe,
et mitte kahjustada esituld.
Asendage läbipõlenud lambipirn
alati sama numbri ja näitajatega
pirniga.
Page 186 of 340
XI
184
PRAKTILINE INFORMATSIOON
Kaugtulede vahetamine
)
Eemaldage kaitsekate A
.
)
Lükake kinnitusvedru eest ära.
)
Võtke lambipirn välja ja asendage
uuega, järgides paigaldussuunda.
)
Asetage kinnitusvedru tagasi.
)
Asetage kaitsekate A
tagasi.
Halogeentuledega mudel
1.
Kaugtuled :
H1
2.
Lähituled :
H7
3.
Kurvituled :
H7
4.
Päevatuled/gabariittuled
(diood)
Esitulede hoolduseks ning diood-
tulede vahetamiseks pöörduge
CITROËN esindusse või kvalifi tsee-
ritud töökotta.
Gabariittulede vahetamine
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
Page 187 of 340
XI
185
PRAKTILINE INFORMATSIOON
Gabariittulede vahetamine
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
Lähitulede vahetamine
)
Eemaldage kaitsekate B
.
)
Võtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.
)
Vabastage lambipirn metallk-
lambrite küljest.
)
Võtke lamp välja.
)
Vahetage lambipirn välja.
)
Ühendage pistik tagasi, kuni see
lõpuni sees on.
)
Asetage kaitsekate B
tagasi.
Kurvitulede vahetamine
)
Eemaldage kaitsekate C
.
)
Võtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.
)
Vabastage lambipirn metallk-
lambrite küljest.
)
Võtke lamp välja.
)
Vahetage lambipirn välja.
)
Ühendage pistik tagasi, kuni see
lõpuni sees on.
)
Asetage kaitsekate C
tagasi.
Page 188 of 340
XI
186
PRAKTILINE INFORMATSIOON
Udutulede vahetamine
)
Eemaldage torx-võtme abil katte A
kinnituskruvi, kallutage katet ja ee-
maldage see.
)
Eemaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tuledeplokk
kaitseraua küljest lahti.
)
Ühendage pistik D
lahti.
)
Eemaldage lambipirn, seda 1/4
pööret pöörates.
)
Vahetage lambipirn välja.
)
Ühendage pistik D
tagasi.
)
Asetage tuledeplokk tagasi kait-
seraua sisse.
)
Kruvige tuledeplokk kinni.
)
Asetage kate juhikute abil paigale
ja kruvige kinni.
Lambid :
H8
Suunatulede vahetamine
)
Eemaldage torx-võtme abil katte A
kinnituskruvi, kallutage katet ja
võtke see pealt.
)
Eemaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tule-
deplokk kaitseraua küljest lahti.
)
Võtke lambipirn C
lahti, vajutades
nagadele 1
ja 2
.
)
Ühendage pistik lahti (tõmmake,
vajutades lameda otsaga kruvi-
keerajaga hallile eendile).
)
Vahetage lambipirn välja.
)
Ühendage pistik tagasi (lükake
hall eend korralikult sisse).
)
Asetage tuledeplokk tagasi kait-
seraua sisse.
)
Kruvige tuledeplokk kinni.
)
Asetage kate juhikute abil paigale
ja kruvige kinni.
Lambid :
HP24 W
Page 189 of 340
XI
187
PRAKTILINE INFORMATSIOON
Dubleeriv suunatuli on hermeetiliselt
suletud.
Kui lambipirn ei tööta, vahetage
dubleeriv suunatuli välja.
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
Külgmiste dubleerivate
suunatulede vahetamine
Tagatuled (Sedaan)
Tehke kindlaks läbipõlenud pirn.
1.
Pidurituled ja gabariittuled :
P 21 W/5 W
2.
Gabariittuled :
R 5 W
3.
Tagurdustuled :
H 21 W
4.
Udutuled :
H 21 W
5.
Suunatuled :
P 21 W
)
Avage pakiruum.
)
Eemaldage lameda kruvikeeraja
abil klambrid 3, mis hoiavad voo-
derdust tulede kohal kinni.
)
Eemaldage osaliselt vooderdus F
.
)
Ühendage pistik G
lahti.
Pakiruumi luugil asuvate tulede vahetamine
)
Võtke lambipesa H
lahti.
)
Vahetage lambipirn uue vastu.
)
Asetage lambipesa H
tagasi.
)
Kontrollige, kas lambipesa H
on
kinnitatud kahe klambriga 6
.
)
Ühendage pistik G
.
)
Asetage vooder F
tagasi ja kinni-
tage klambrite abil.
Tagasiasetamisel vältige elektri-
juhtmete pigistamist.
Page 190 of 340
XI
188
PRAKTILINE INFORMATSIOON
Tiiva küljes olevate tulede
vahetamine
)
Eemaldage pakiruumi külgvoo-
derduse luuk A
. Selleks tõm-
make luuki pakiruumi sisemuse
suunas ja seejärel üles.
)
Ühendage pistik B
lahti.
)
Keerake lahti 2 kinnituskohta C
.
)
Võtke tuli välja.
)
Võtke lambipesa D
lahti.
)
Vahetage lambipirn uue vastu.
)
Asetage lambipesa D
tagasi.
)
Asetage tuli oma kohale tagasi.
)
Keerake kinni 2 kinnituskohta C
.
)
Ühendage pistik B
.
)
Asetage vooder A
tagasi.
Kinnituskohtade C
kinni ja lahti kee-
ramiseks võite kasutada varuratta
võtit.
