Page 191 of 340
XI
189
INFORMAZIONI PRATICHE

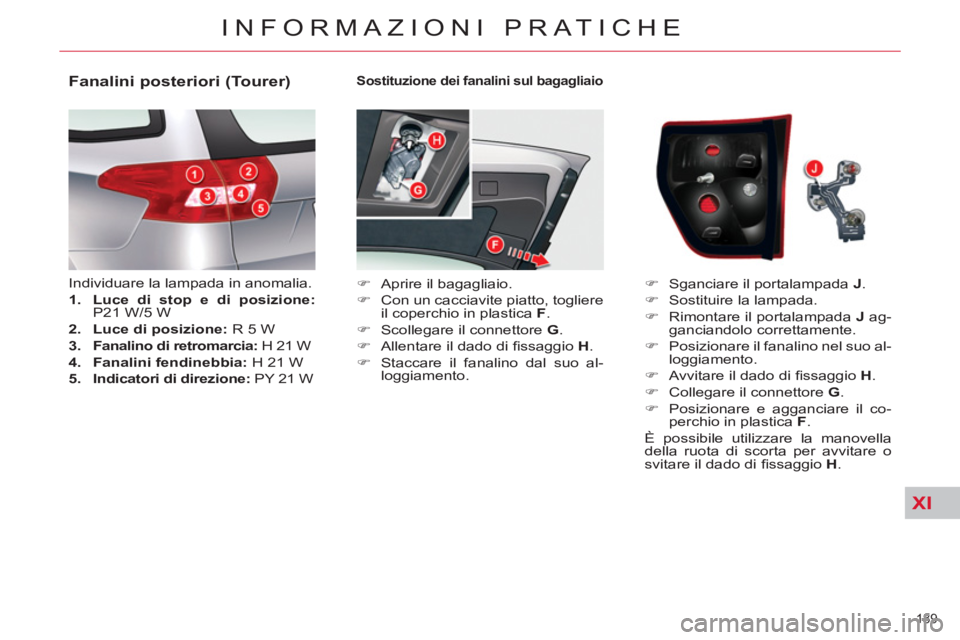

Sostituzione dei fanalini sul bagagliaio
)
Aprire il bagagliaio.
)
Con un cacciavite piatto, togliere
il coperchio in plastica F
.
)
Scollegare il connettore G
.
)
Allentare il dado di fi ssaggio H
.
)
Staccare il fanalino dal suo al-
loggiamento.
Fanalini posteriori (Tourer)
Individuare la lampada in anomalia.
1.
Luce di stop e di posizione:
P21 W/5 W
2.
Luce di posizione:
R 5 W
3.
Fanalino di retromarcia:
H 21 W
4.
Fanalini fendinebbia:
H 21 W
5.
Indicatori di direzione:
PY 21 W
)
Sganciare il portalampada J
.
)
Sostituire la lampada.
)
Rimontare il portalampada J
ag-
ganciandolo correttamente.
)
Posizionare il fanalino nel suo al-
loggiamento.
)
Avvitare il dado di fi ssaggio H
.
)
Collegare il connettore G
.
)
Posizionare e agganciare il co-
perchio in plastica F
.
È possibile utilizzare la manovella
della ruota di scorta per avvitare o
svitare il dado di fi ssaggio H
.
Page 192 of 340
XI
190
INFORMAZIONI PRATICHE

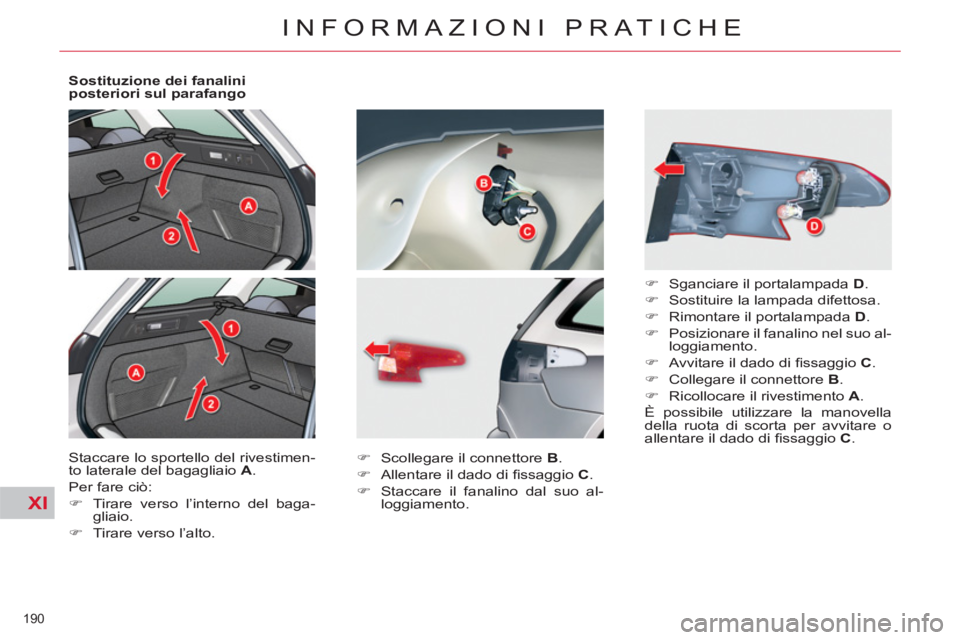

Sostituzione dei fanalini
posteriori sul parafango
Staccare lo sportello del rivestimen-
to laterale del bagagliaio A
.
Per fare ciò:
)
Tirare verso l’interno del baga-
gliaio.
)
Tirare verso l’alto.
)
Scollegare il connettore B
.
)
Allentare il dado di fi ssaggio C
.
)
Staccare il fanalino dal suo al-
loggiamento.
)
Sganciare il portalampada D
.
)
Sostituire la lampada difettosa.
)
Rimontare il portalampada D
.
)
Posizionare il fanalino nel suo al-
loggiamento.
)
Avvitare il dado di fi ssaggio C
.
)
Collegare il connettore B
.
)
Ricollocare il rivestimento A
.
È possibile utilizzare la manovella
della ruota di scorta per avvitare o
allentare il dado di fi ssaggio C
.
Page 193 of 340
XI
191
INFORMAZIONI PRATICHE

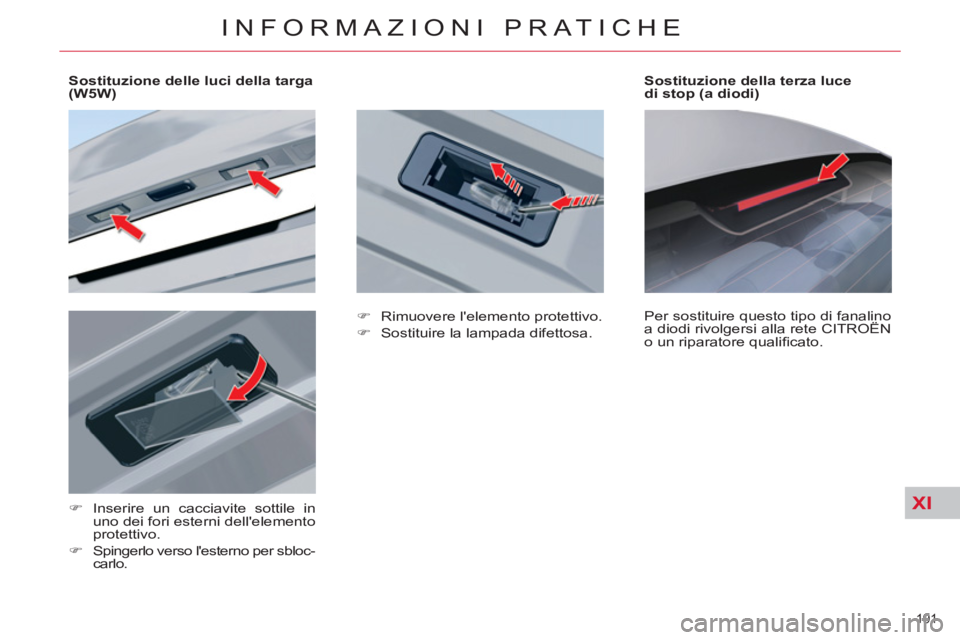

Sostituzione delle luci della targa
(W5W)
)
Inserire un cacciavite sottile in
uno dei fori esterni dell'elemento
protettivo.
)
Spingerlo verso l'esterno per sbloc-
carlo.
Sostituzione della terza luce
di stop (a diodi)
Per sostituire questo tipo di fanalino
a diodi rivolgersi alla rete CITROËN
o un riparatore qualifi cato.
)
Rimuovere l'elemento protettivo.
)
Sostituire la lampada difettosa.
Page 194 of 340
XI
192

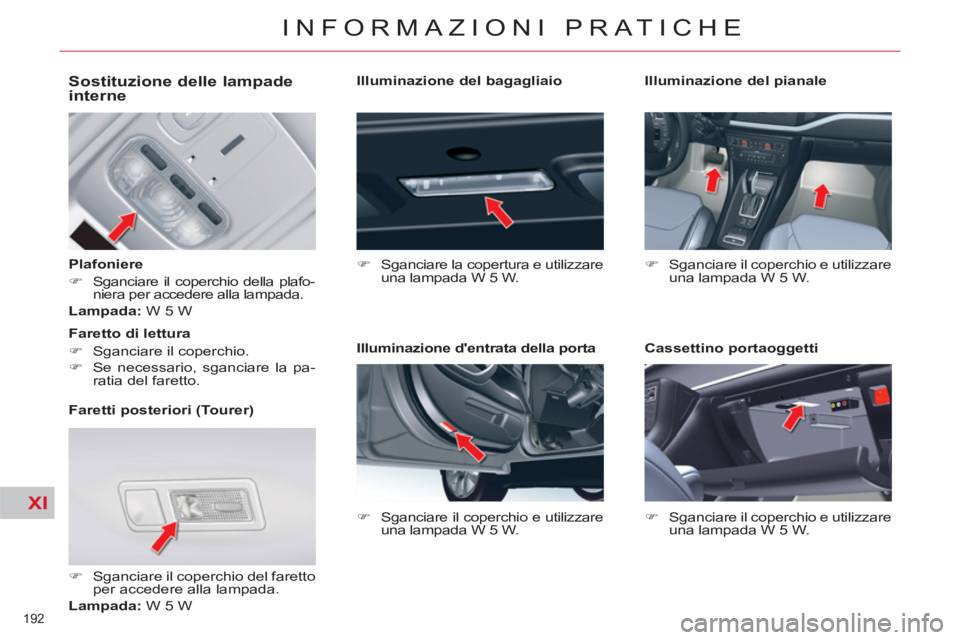

INFORMAZIONI PRATICHE
Sostituzione delle lampade
interne
Plafoniere
)
Sganciare il coperchio della plafo-
niera per accedere alla lampada.
Lampada:
W 5 W
Faretti posteriori (Tourer)
)
Sganciare il coperchio del faretto
per accedere alla lampada.
Lampada:
W 5 W
Faretto di lettura
)
Sganciare il coperchio.
)
Se necessario, sganciare la pa-
ratia del faretto.
Illuminazione del bagagliaio
)
Sganciare la copertura e utilizzare
una lampada W 5 W.
Illuminazione d'entrata della porta
)
Sganciare il coperchio e utilizzare
una lampada W 5 W.
Illuminazione del pianale
)
Sganciare il coperchio e utilizzare
una lampada W 5 W.
Cassettino portaoggetti
)
Sganciare il coperchio e utilizzare
una lampada W 5 W.
Page 195 of 340
XI
193
INFORMAZIONI PRATICHE

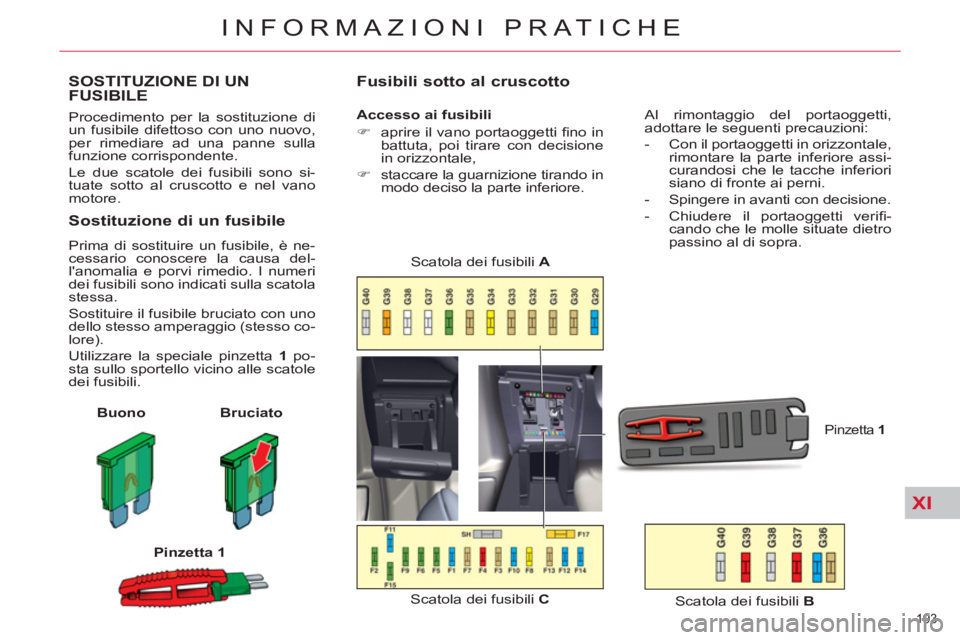

SOSTITUZIONE DI UN
FUSIBILE
Procedimento per la sostituzione di
un fusibile difettoso con uno nuovo,
per rimediare ad una panne sulla
funzione corrispondente.
Le due scatole dei fusibili sono si-
tuate sotto al cruscotto e nel vano
motore.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è ne-
cessario conoscere la causa del-
l'anomalia e porvi rimedio. I numeri
dei fusibili sono indicati sulla scatola
stessa.
Sostituire il fusibile bruciato con uno
dello stesso amperaggio (stesso co-
lore).
Utilizzare la speciale pinzetta 1
po-
sta sullo sportello vicino alle scatole
dei fusibili.
Buono
Bruciato
Pinzetta 1
Fusibili sotto al cruscotto
Accesso ai fusibili
)
aprire il vano portaoggetti fi no in
battuta, poi tirare con decisione
in orizzontale,
)
staccare la guarnizione tirando in
modo deciso la parte inferiore.
Scatola dei fusibili C
Scatola dei fusibili A
Pinzetta 1
Al rimontaggio del portaoggetti,
adottare le seguenti precauzioni:
- Con il portaoggetti in orizzontale,
rimontare la parte inferiore assi-
curandosi che le tacche inferiori
siano di fronte ai perni.
- Spingere in avanti con decisione.
- Chiudere il portaoggetti verifi -
cando che le molle situate dietro
passino al di sopra.
Scatola dei fusibili B
Page 196 of 340
XI
194
INFORMAZIONI PRATICHE

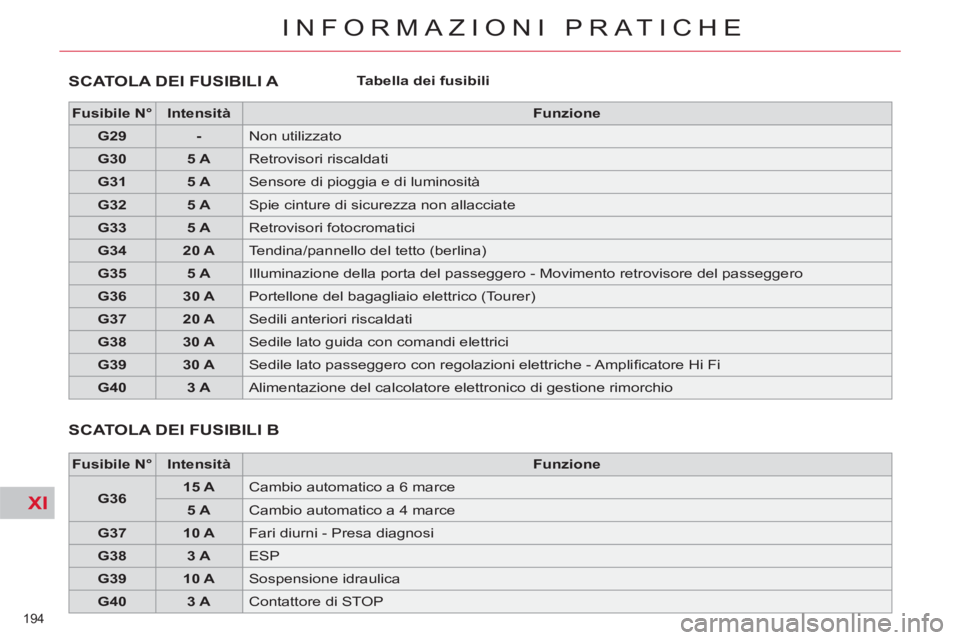

SCATOLA DEI FUSIBILI A
Tabella dei fusibili
Fusibile N°
Intensità
Funzione
G29
-
Non utilizzato
G30
5 A
Retrovisori riscaldati
G31
5 A
Sensore di pioggia e di luminosità
G32
5 A
Spie cinture di sicurezza non allacciate
G33
5 A
Retrovisori fotocromatici
G34
20 A
Tendina/pannello del tetto (berlina)
G35
5 A
Illuminazione della porta del passeggero - Movimento retrovisore del passeggero
G36
30 A
Portellone del bagagliaio elettrico (Tourer)
G37
20 A
Sedili anteriori riscaldati
G38
30 A
Sedile lato guida con comandi elettrici
G39
30 A
Sedile lato passeggero con regolazioni elettriche - Amplifi catore Hi Fi
G40
3 A
Alimentazione del calcolatore elettronico di gestione rimorchio
SCATOLA DEI FUSIBILI B
Fusibile N°
Intensità
Funzione
G36
15 A
Cambio automatico a 6 marce
5 A
Cambio automatico a 4 marce
G37
10 A
Fari diurni - Presa diagnosi
G38
3 A
ESP
G39
10 A
Sospensione idraulica
G40
3 A
Contattore di STOP
Page 197 of 340
XI
195
INFORMAZIONI PRATICHE

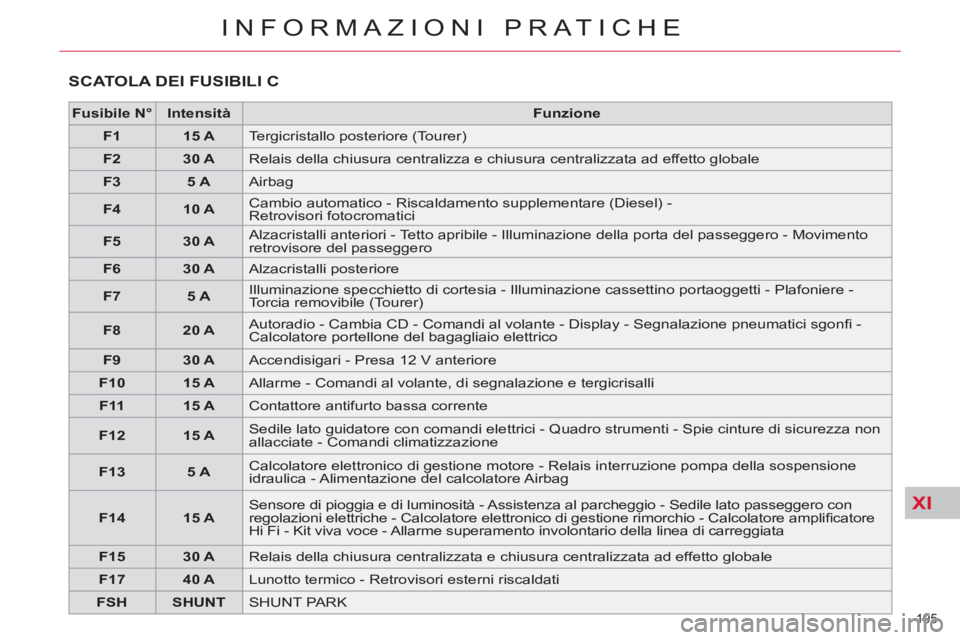

SCATOLA DEI FUSIBILI C
Fusibile N°
Intensità
Funzione
F1
15 A
Tergicristallo posteriore (Tourer)
F2
30 A
Relais della chiusura centralizza e chiusura centralizzata ad effetto globale
F3
5 A
Airbag
F4
10 A
Cambio automatico - Riscaldamento supplementare (Diesel) -
Retrovisori fotocromatici
F5
30 A
Alzacristalli anteriori - Tetto apribile - Illuminazione della porta del passeggero - Movimento
retrovisore del passeggero
F6
30 A
Alzacristalli posteriore
F7
5 A
Illuminazione specchietto di cortesia - Illuminazione cassettino portaoggetti - Plafoniere -
Torcia removibile (Tourer)
F8
20 A
Autoradio - Cambia CD - Comandi al volante - Display - Segnalazione pneumatici sgonfi -
Calcolatore portellone del bagagliaio elettrico
F9
30 A
Accendisigari - Presa 12 V anteriore
F10
15 A
Allarme - Comandi al volante, di segnalazione e tergicrisalli
F11
15 A
Contattore antifurto bassa corrente
F12
15 A
Sedile lato guidatore con comandi elettrici - Quadro strumenti - Spie cinture di sicurezza non
allacciate - Comandi climatizzazione
F13
5 A
Calcolatore elettronico di gestione motore - Relais interruzione pompa della sospensione
idraulica - Alimentazione del calcolatore Airbag
F14
15 A
Sensore di pioggia e di luminosità - Assistenza al parcheggio - Sedile lato passeggero con
regolazioni elettriche - Calcolatore elettronico di gestione rimorchio - Calcolatore amplifi catore
Hi Fi - Kit viva voce - Allarme superamento involontario della linea di carreggiata
F15
30 A
Relais della chiusura centralizzata e chiusura centralizzata ad effetto globale
F17
40 A
Lunotto termico - Retrovisori esterni riscaldati
FSH
SHUNT
SHUNT PARK
Page 198 of 340
XI
196
INFORMAZIONI PRATICHE

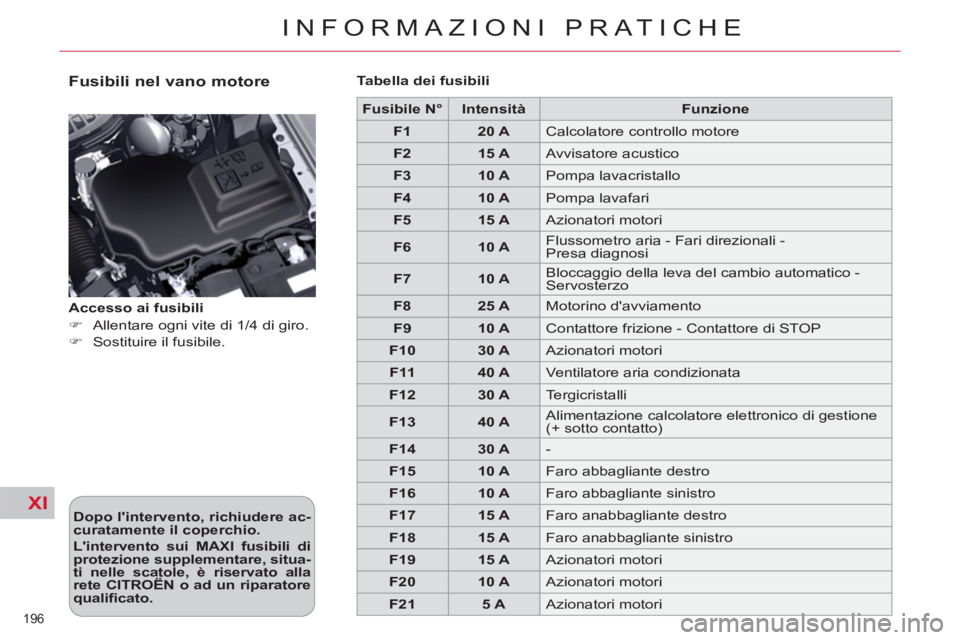

Fusibili nel vano motore
Dopo l'intervento, richiudere ac-
curatamente il coperchio.
L'intervento sui MAXI fusibili di
protezione supplementare, situa-
ti nelle scatole, è riservato alla
rete CITROËN o ad un riparatore
qualifi cato .
Accesso ai fusibili
)
Allentare ogni vite di 1/4 di giro.
)
Sostituire il fusibile.
Tabella dei fusibili
Fusibile N°
Intensità
Funzione
F1
20 A
Calcolatore controllo motore
F2
15 A
Avvisatore acustico
F3
10 A
Pompa lavacristallo
F4
10 A
Pompa lavafari
F5
15 A
Azionatori motori
F6
10 A
Flussometro aria - Fari direzionali -
Presa diagnosi
F7
10 A
Bloccaggio della leva del cambio automatico -
Servosterzo
F8
25 A
Motorino d'avviamento
F9
10 A
Contattore frizione - Contattore di STOP
F10
30 A
Azionatori motori
F11
40 A
Ventilatore aria condizionata
F12
30 A
Tergicristalli
F13
40 A
Alimentazione calcolatore elettronico di gestione
(+ sotto contatto)
F14
30 A
-
F15
10 A
Faro abbagliante destro
F16
10 A
Faro abbagliante sinistro
F17
15 A
Faro anabbagliante destro
F18
15 A
Faro anabbagliante sinistro
F19
15 A
Azionatori motori
F20
10 A
Azionatori motori
F21
5 A
Azionatori motori
Page 199 of 340
XI
!
197
INFORMAZIONI PRATICHE

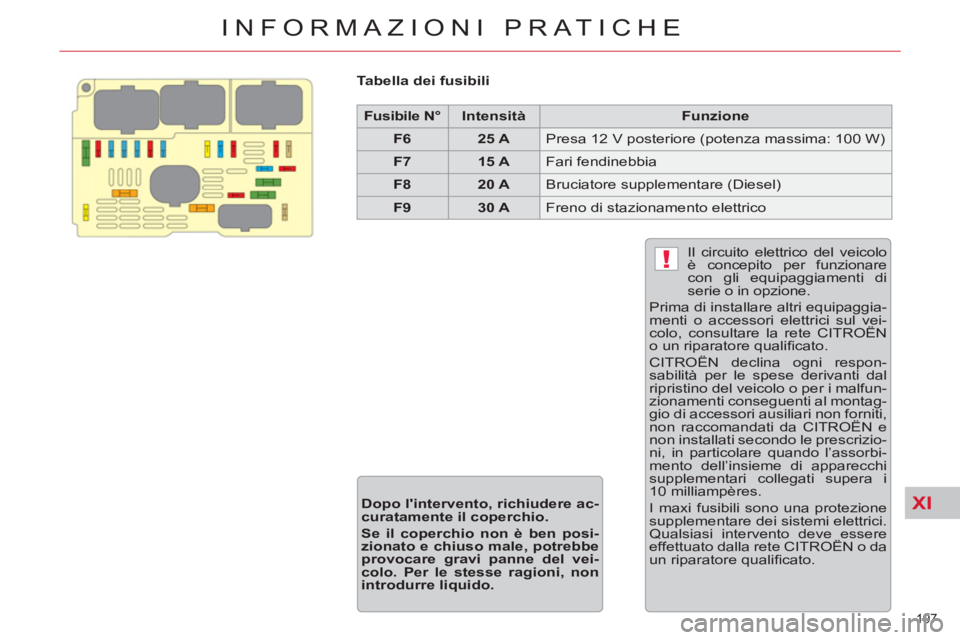

Tabella dei fusibili
Fusibile N°
Intensità
Funzione
F6
25 A
Presa 12 V posteriore (potenza massima: 100 W)
F7
15 A
Fari fendinebbia
F8
20 A
Bruciatore supplementare (Diesel)
F9
30 A
Freno di stazionamento elettrico
Il circuito elettrico del veicolo
è concepito per funzionare
con gli equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul vei-
colo, consultare la rete CITROËN
o un riparatore qualifi cato.
CITROËN declina ogni respon-
sabilità per le spese derivanti dal
ripristino del veicolo o per i malfun-
zionamenti conseguenti al montag-
gio di accessori ausiliari non forniti,
non raccomandati da CITROËN e
non installati secondo le prescrizio-
ni, in particolare quando l’assorbi-
mento dell’insieme di apparecchi
supplementari collegati supera i
10 milliampères.
I maxi fusibili sono una protezione
supplementare dei sistemi elettrici.
Qualsiasi intervento deve essere
effettuato dalla rete CITROËN o da
un riparatore qualifi cato.
Dopo l'intervento, richiudere ac-
curatamente il coperchio.
Se il coperchio non è ben posi-
zionato e chiuso male, potrebbe
provocare gravi panne del vei-
colo. Per le stesse ragioni, non
introdurre liquido.
Page 200 of 340
XI
!
198
INFORMAZIONI PRATICHE

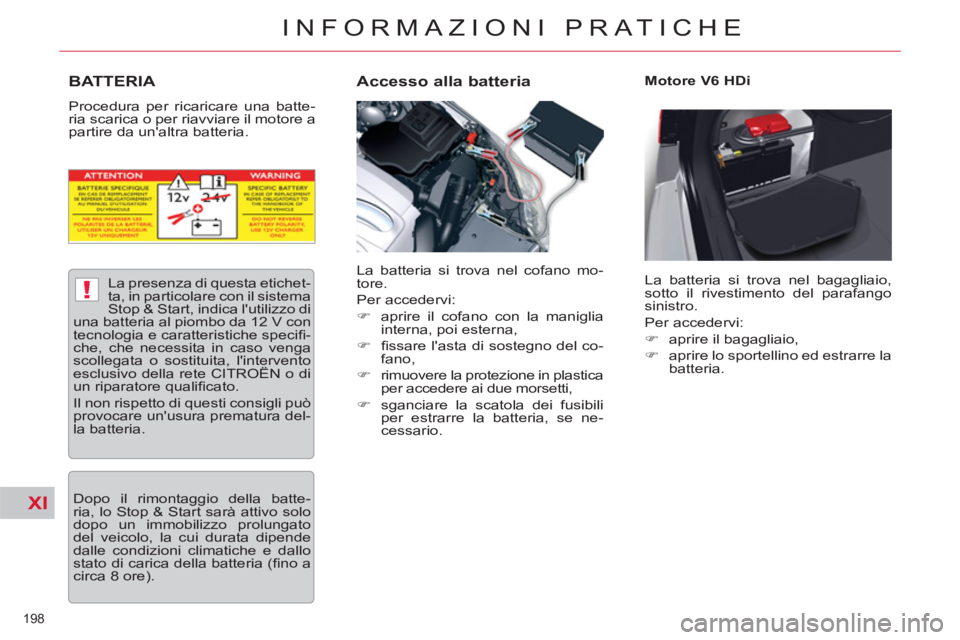

BATTERIA
Procedura per ricaricare una batte-
ria scarica o per riavviare il motore a
partire da un'altra batteria.
Accesso alla batteria
Motore V6 HDi
La batteria si trova nel cofano mo-
tore.
Per accedervi:
)
aprire il cofano con la maniglia
interna, poi esterna ,
)
fi ssare l'asta di sostegno del co-
fano,
)
rimuovere la protezione in plastica
per accedere ai due morsetti,
)
sganciare la scatola dei fusibili
per estrarre la batteria, se ne-
cessario. La batteria si trova nel bagagliaio,
sotto il rivestimento del parafango
sinistro.
Per accedervi:
)
aprire il bagagliaio,
)
aprire lo sportellino ed estrarre la
batteria.
La presenza di questa etichet-
ta, in particolare con il sistema
Stop & Start, indica l'utilizzo di
una batteria al piombo da 12 V con
tecnologia e caratteristiche specifi -
che, che necessita in caso venga
scollegata o sostituita, l'intervento
esclusivo della rete CITROËN o di
un riparatore qualifi cato.
Il non rispetto di questi consigli può
provocare un'usura prematura del-
la batteria.
Dopo il rimontaggio della batte-
ria, lo Stop & Start sarà attivo solo
dopo un immobilizzo prolungato
del veicolo, la cui durata dipende
dalle condizioni climatiche e dallo
stato di carica della batteria (fi no a
circa 8 ore).
