XI
179
PRAKTIČNE INFORMACIJE
ZAMJENA KOTAČA
Pristup alatu
Alat je smješten u zaštitnom kućištu
u rezervnom kotaču.
)
Za vađenje kotača potrebno je
skinuti remen.

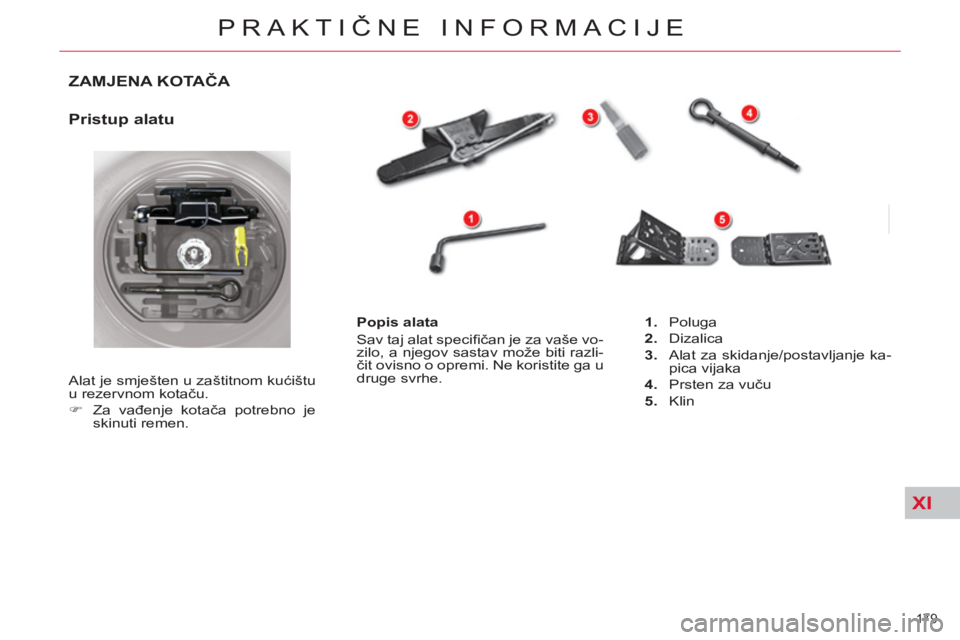

Popis alata
Sav taj alat specifi čan je za vaše vo-
zilo, a njegov sastav može biti razli-
čit ovisno o opremi. Ne koristite ga u
druge svrhe.
1.
Poluga
2.
Dizalica
3.
Alat za skidanje/postavljanje ka-
pica vijaka
4.
Prsten za vuču
5.
Klin
Page 182 of 340
XI
!
180
PRAKTIČNE INFORMACIJE

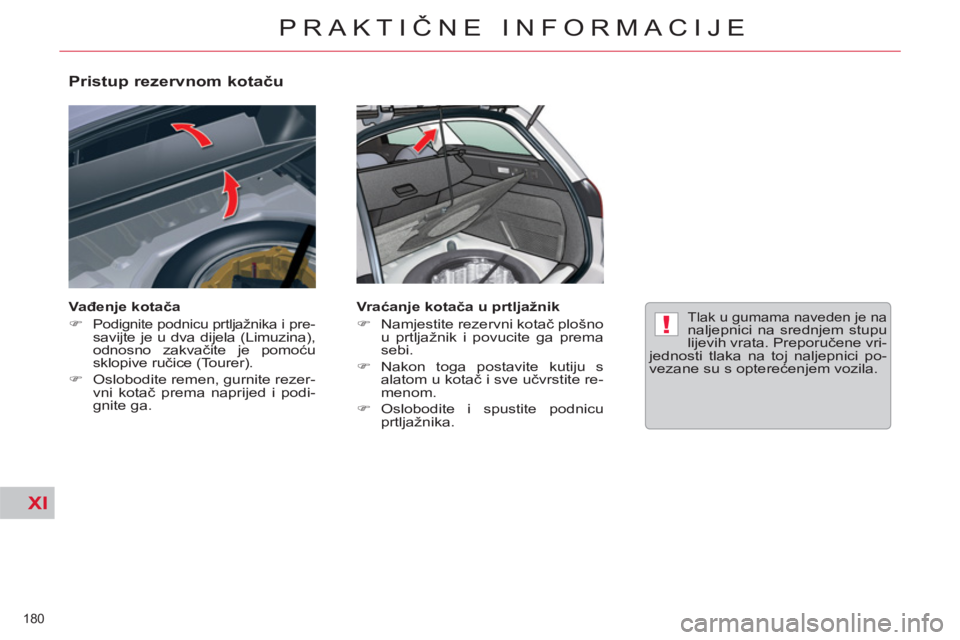

Pristup rezervnom kotaču
Vađenje kotača
)
Podignite podnicu prtljažnika i pre-savijte je u dva dijela (Limuzina),
odnosno zakvačite je pomoću
sklopive ručice (Tourer).
)
Oslobodite remen, gurnite rezer-
vni kotač prema naprijed i podi-
gnite ga.
Vr aćanje kotača u prtljažnik
)
Namjestite rezervni kotač plošno
u prtljažnik i povucite ga prema
sebi.
)
Nakon toga postavite kutiju s
alatom u kotač i sve učvrstite re-
menom.
)
Oslobodite i spustite podnicu
prtljažnika.
Tlak u gumama naveden je na naljepnici na srednjem stupu
lijevih vrata. Preporučene vri-
jednosti tlaka na toj naljepnici po-
vezane su s opterećenjem vozila.
Page 183 of 340
XI
!
181
PRAKTIČNE INFORMACIJE

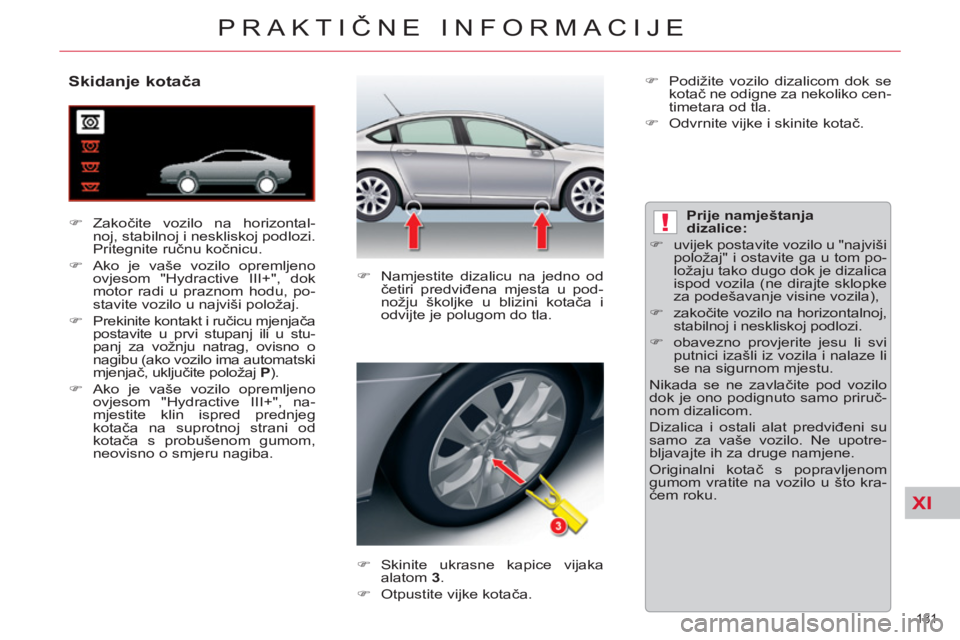

Skidanje kotača
)
Zakočite vozilo na horizontal-
noj, stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu.
)
Ako je vaše vozilo opremljeno
ovjesom "Hydractive III+", dok
motor radi u praznom hodu, po-
stavite vozilo u najviši položaj.
)
Prekinite kontakt i ručicu mjenjača
postavite u prvi stupanj ili u stu-
panj za vožnju natrag, ovisno o
nagibu (ako vozilo ima automatski
mjenjač, uključite položaj P
).
)
Ako je vaše vozilo opremljeno
ovjesom "Hydractive III+", na-
mjestite klin ispred prednjeg
kotača na suprotnoj strani od
kotača s probušenom gumom,
neovisno o smjeru nagiba.
)
Namjestite dizalicu na jedno od
četiri predviđena mjesta u pod-
nožju školjke u blizini kotača i
odvijte je polugom do tla.
)
Skinite ukrasne kapice vijaka
alatom 3
.
)
Otpustite vijke kotača.
Prije namještanja
dizalice:
)
uvijek postavite vozilo u "najviši
položaj" i ostavite ga u tom po-
ložaju tako dugo dok je dizalica
ispod vozila (ne dirajte sklopke
za podešavanje visine vozila),
)
zakočite vozilo na horizontalnoj,
stabilnoj i neskliskoj podlozi.
)
obavezno provjerite jesu li svi
putnici izašli iz vozila i nalaze li
se na sigurnom mjestu.
Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo priruč-
nom dizalicom.
Dizalica i ostali alat predviđeni su
samo za vaše vozilo. Ne upotre-
bljavajte ih za druge namjene .
Originalni kotač s popravljenom
gumom vratite na vozilo u što kra-
ćem roku.
)
Podižite vozilo dizalicom dok se
kotač ne odigne za nekoliko cen-
timetara od tla.
)
Odvrnite vijke i skinite kotač.
Page 184 of 340
XI
!
182
PRAKTIČNE INFORMACIJE

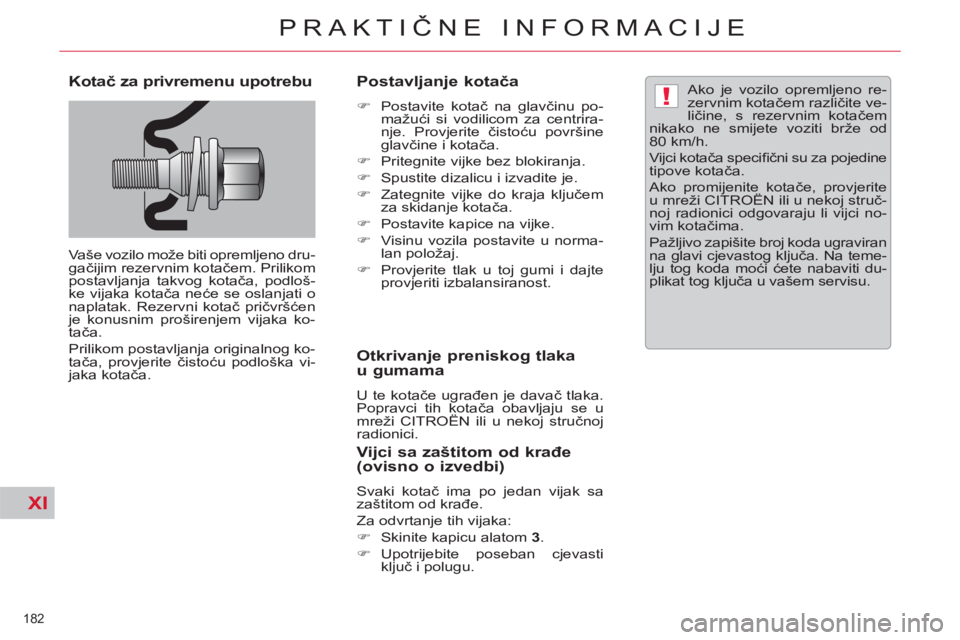

Kotač za privremenu upotrebu
Vaše vozilo može biti opremljeno dru-
gačijim rezervnim kotačem. Prilikom
postavljanja takvog kotača, podloš-
ke vijaka kotača neće se oslanjati o
naplatak. Rezervni kotač pričvršćen
je konusnim proširenjem vijaka ko-
tača.
Prilikom postavljanja originalnog ko-
tača, provjerite čistoću podloška vi-
jaka kotača.
Postavljanje kotača
)
Postavite kotač na glavčinu po-
mažući si vodilicom za centrira-
nje. Provjerite čistoću površine
glavčine i kotača.
)
Pritegnite vijke bez blokiranja.
)
Spustite dizalicu i izvadite je.
)
Zategnite vijke do kraja ključem
za skidanje kotača.
)
Postavite kapice na vijke.
)
Visinu vozila postavite u norma-
lan položaj.
)
Provjerite tlak u toj gumi i dajte
provjeriti izbalansiranost.
Otkrivanje preniskog tlaka
u gumama
U te kotače ugrađen je davač tlaka.
Popravci tih kotača obavljaju se u
mreži CITROËN ili u nekoj stručnoj
radionici.
Vijci sa zaštitom od krađe
(ovisno o izvedbi)
Svaki kotač ima po jedan vijak sa
zaštitom od krađe.
Za odvrtanje tih vijaka:
)
Skinite kapicu alatom 3
.
)
Upotrijebite poseban cjevasti
ključ i polugu.
Ako je vozilo opremljeno re-
zervnim kotačem različite ve-
ličine, s rezervnim kotačem
nikako ne smijete voziti brže od
80 km/h.
Vijci kotača specifi čni su za pojedine
tipove kotača.
Ako promijenite kotače, provjerite
u mreži CITROËN ili u nekoj struč-
noj radionici odgovaraju li vijci no-
vim kotačima.
Pažljivo zapišite broj koda ugraviran
na glavi cjevastog ključa. Na teme-
lju tog koda moći ćete nabaviti du-
plikat tog ključa u vašem servisu .
Page 185 of 340
XI
!
183
PRAKTIČNE INFORMACIJE
ZAMJENA ŽARULJE

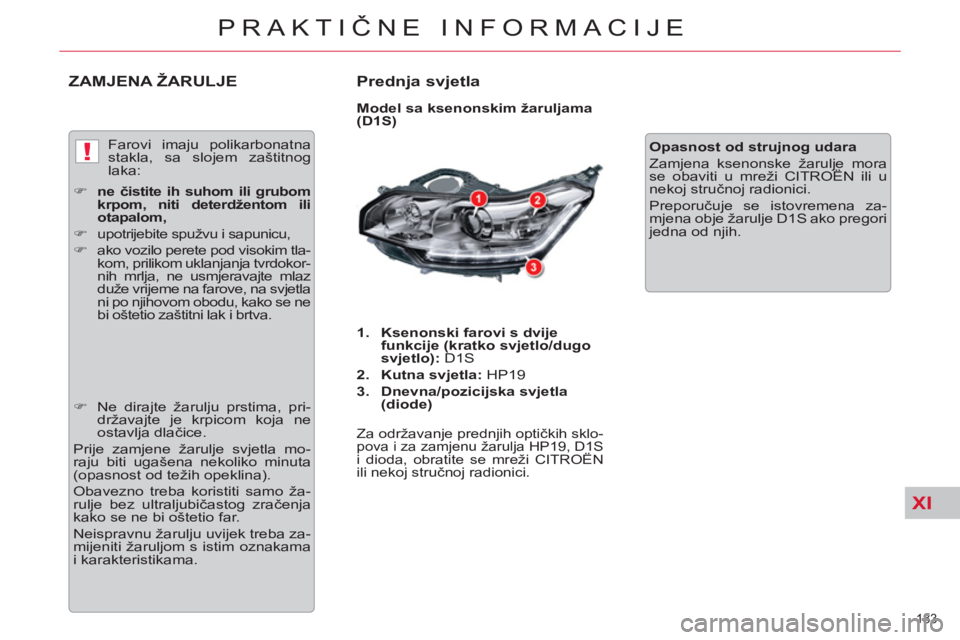

Prednja svjetla
Model sa ksenonskim žaruljama
(D1S)
1.
Ksenonski farovi s dvije
funkcije (kratko svjetlo/dugo
svjetlo):
D1S
2.
Kutna svjetla:
HP19
3.
Dnevna/pozicijska svjetla
(diode)
Za održavanje prednjih optičkih sklo-pova i za zamjenu žarulja HP19, D1S i dioda, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Opasnost od strujnog udara
Zamjena ksenonske žarulje mora
se obaviti u mreži CITROËN ili u
nekoj stručnoj radionici.
Preporučuje se istovremena za-
mjena obje žarulje D1S ako pregori
jedna od njih. Farovi imaju polikarbonatna
stakla, sa slojem zaštitnog
laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim tla-
kom, prilikom uklanjanja tvrdokor-
nih mrlja, ne usmjeravajte mlaz
duže vrijeme na farove, na svjetla
ni po njihovom obodu, kako se ne
bi oštetio zaštitni lak i brtva.
)
Ne dirajte žarulju prstima, pri-
državajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla mo-
raju biti ugašena nekoliko minuta
(opasnost od težih opeklina).
Obavezno treba koristiti samo ža-
rulje bez ultraljubičastog zračenja
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba za-
mijeniti žaruljom s istim oznakama
i karakteristikama.
Page 186 of 340
XI
184
PRAKTIČNE INFORMACIJE
Zamjena žarulje dugog svjetla
)
Skinite zaštitnu kapicu A
.
)
Izvadite oprugu.
)
Izvadite žarulju i zamijenite je,
pazeći na smjer ugradnje.
)
Postavite oprugu.
)
Postavite zaštitnu kapicu A
.

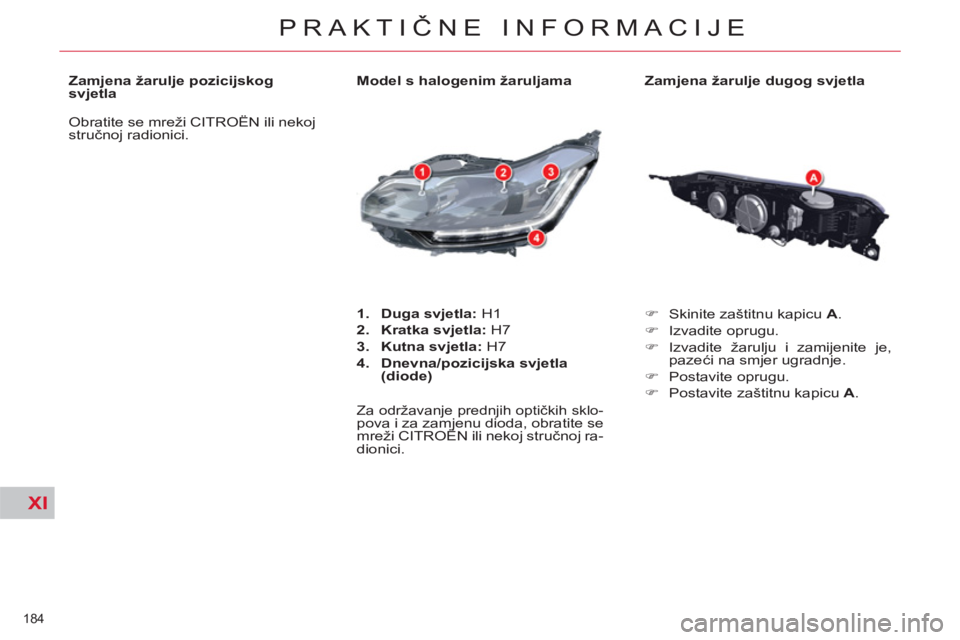

Model s halogenim žaruljama
1.
Duga svjetla:
H1
2.
Kratka svjetla:
H7
3.
Kutna svjetla:
H7
4.
Dnevna/pozicijska svjetla
(diode)
Za održavanje prednjih optičkih sklo-pova i za zamjenu dioda, obratite se
mreži CITROËN ili nekoj stručnoj ra-
dionici.
Zamjena žarulje pozicijskog
svjetla
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Page 187 of 340
XI
185
PRAKTIČNE INFORMACIJE
Zamjena žarulje pozicijskog
svjetla
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.

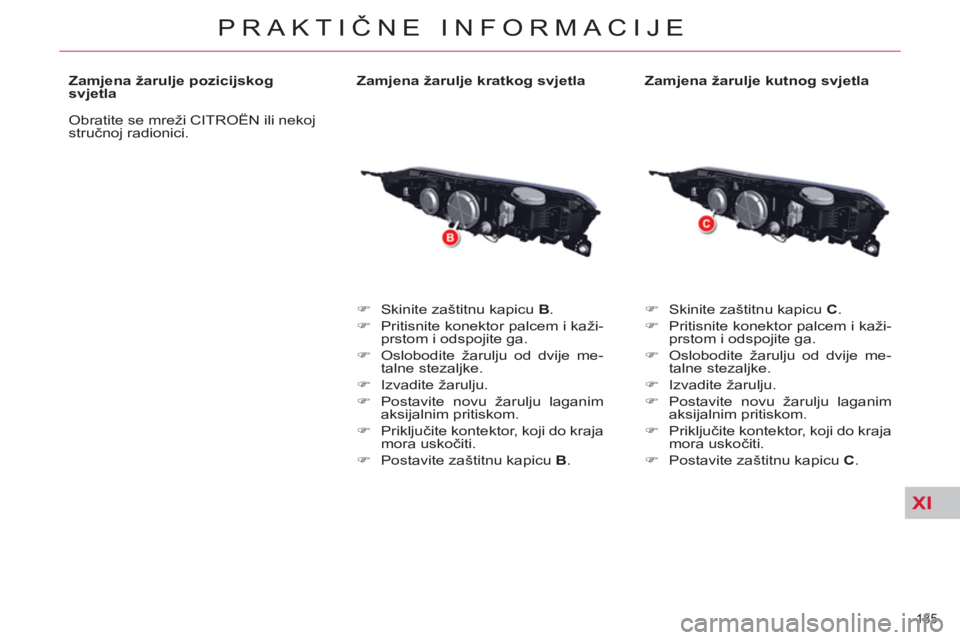

Zamjena žarulje kratkog svjetla
)
Skinite zaštitnu kapicu B
.
)
Pritisnite konektor palcem i kaži-
prstom i odspojite ga.
)
Oslobodite žarulju od dvije me-
talne stezaljke.
)
Izvadite žarulju.
)
Postavite novu žarulju laganim
aksijalnim pritiskom.
)
Priključite kontektor, koji do kraja
mora uskočiti.
)
Postavite zaštitnu kapicu B
.
Zamjena žarulje kutnog svjetla
)
Skinite zaštitnu kapicu C
.
)
Pritisnite konektor palcem i kaži-
prstom i odspojite ga.
)
Oslobodite žarulju od dvije me-
talne stezaljke.
)
Izvadite žarulju.
)
Postavite novu žarulju laganim
aksijalnim pritiskom.
)
Priključite kontektor, koji do kraja
mora uskočiti.
)
Postavite zaštitnu kapicu C
.
Page 188 of 340
XI
186
PRAKTIČNE INFORMACIJE

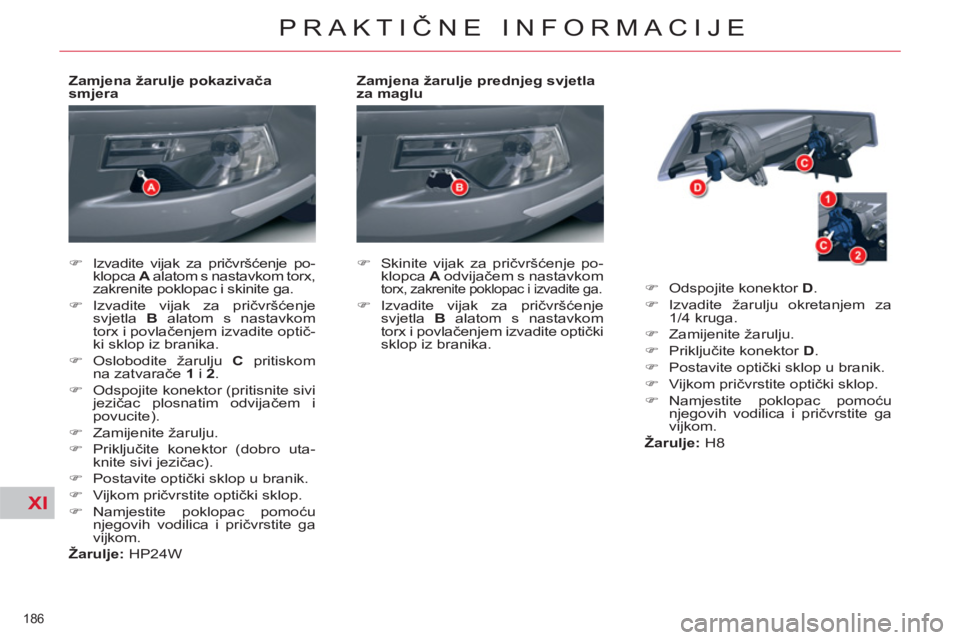

Zamjena žarulje prednjeg svjetla
za maglu
)
Skinite vijak za pričvršćenje po-
klopca A
odvijačem s nastavkom
torx, zakrenite poklopac i izvadite ga.
)
Izvadite vijak za pričvršćenje
svjetla B
alatom s nastavkom
torx i povlačenjem izvadite optički
sklop iz branika.
)
Odspojite konektor D
.
)
Izvadite žarulju okretanjem za
1/4 kruga.
)
Zamijenite žarulju.
)
Priključite konektor D
.
)
Postavite optički sklop u branik.
)
Vijkom pričvrstite optički sklop.
)
Namjestite poklopac pomoću
njegovih vodilica i pričvrstite ga
vijkom.
Žarulje:
H8
Zamjena žarulje pokazivača
smjera
)
Izvadite vijak za pričvršćenje po-
klopca A
alatom s nastavkom torx,
zakrenite poklopac i skinite ga.
)
Izvadite vijak za pričvršćenje
svjetla B
alatom s nastavkom
torx i povlačenjem izvadite optič-
ki sklop iz branika.
)
Oslobodite žarulju C
pritiskom
na zatvarač
e 1
i 2
.
)
Odspojite konektor (pritisnite sivi
jezičac plosnatim odvijačem i
povucite).
)
Zamijenite žarulju.
)
Priključite konektor (dobro uta-
knite sivi jezičac).
)
Postavite optički sklop u branik.
)
Vijkom pričvrstite optički sklop.
)
Namjestite poklopac pomoću
njegovih vodilica i pričvrstite ga
vijkom.
Žarulje:
HP24W
Page 189 of 340
XI
187
PRAKTIČNE INFORMACIJE
Bočni pokazivač smjera je hermetički
zatvoren.
Ako je žarulja neispravna, treba za-
mijeniti bočni pokazivač smjera.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Zamjena žarulje bočnog
pokazivača smjera

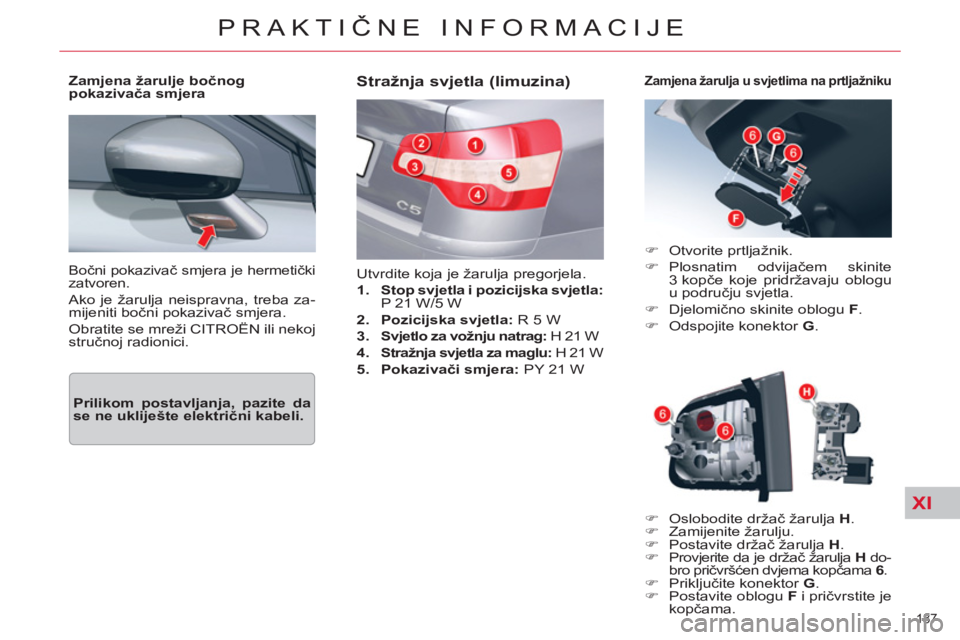

Stražnja svjetla (limuzina)
Utvrdite koja je žarulja pregorjela.
1.
Stop svjetla i pozicijska svjetla:
P 21 W/5 W
2.
Pozicijska svjetla:
R 5 W
3.
Svjetlo za vožnju natrag:
H 21 W
4.
Stražnja svjetla za maglu:
H 21 W
5.
Pokazivači smjera:
PY 21 W
)
Otvorite prtljažnik.
)
Plosnatim odvijačem skinite
3 kopče koje pridržavaju oblogu
u području svjetla.
)
Djelomično skinite oblogu F
.
)
Odspojite konektor G
.
Zamjena žarulja u svjetlima na prtljažniku
)
Oslobodite držač žarulja H
.
)
Zamijenite žarulju.
)
Postavite držač žarulja H
.
)
Provjerite da je držač žarulja H
do-
bro pričvršćen dvjema kopčama 6
.
)
Priključite konektor G
.
)
Postavite oblogu F
i pričvrstite je
kopčama.
Prilikom postavljanja, pazite da
se ne ukliješte električni kabeli.
Page 190 of 340
XI
188
PRAKTIČNE INFORMACIJE

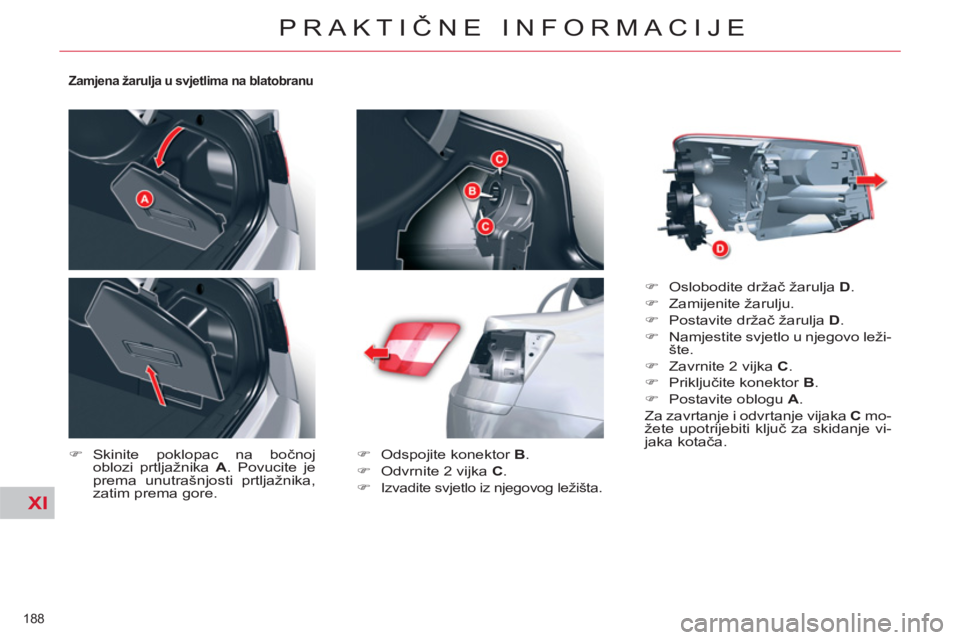

Zamjena žarulja u svjetlima na blatobranu
)
Skinite poklopac na bočnoj
oblozi prtljažnika A
. Povucite je
prema unutrašnjosti prtljažnika,
zatim prema gore.
)
Odspojite konektor B
.
)
Odvrnite 2 vijka C
.
)
Izvadite svjetlo iz njegovog ležišta.
)
Oslobodite držač žarulja D
.
)
Zamijenite žarulju.
)
Postavite držač žarulja D
.
)
Namjestite svjetlo u njegovo leži-
šte.
)
Zavrnite 2 vijka C
.
)
Priključite konektor B
.
)
Postavite oblogu A
.
Za zavrtanje i odvrtanje vijaka C
mo-
žete upotrijebiti ključ za skidanje vi-
jaka kotača.
