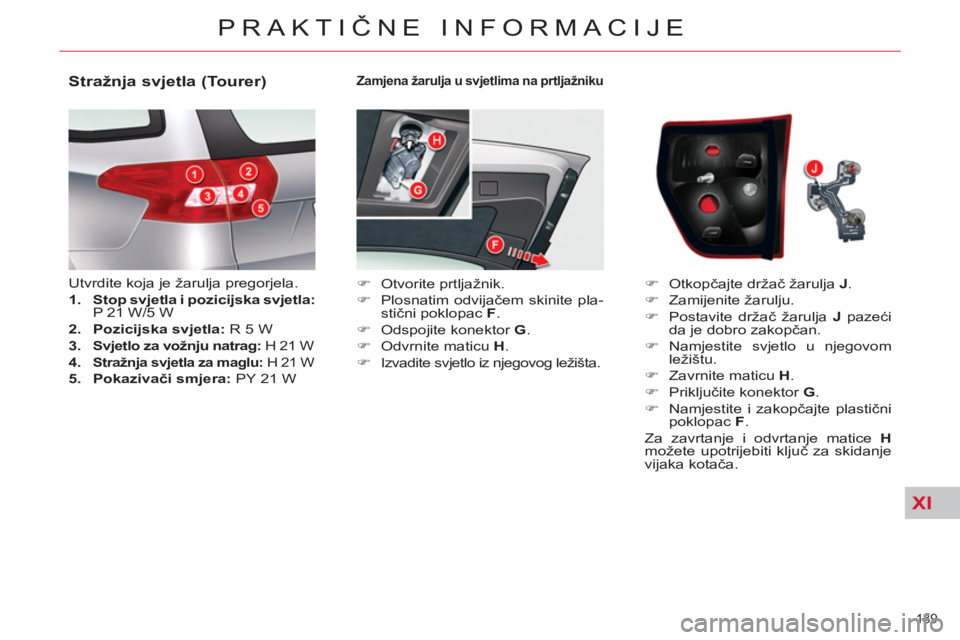

Zamjena žarulja u svjetlima na prtljažniku
)
Otvorite prtljažnik.
)
Plosnatim odvijačem skinite pla-
stični poklopac F
.
)
Odspojite konektor G
.
)
Odvrnite maticu H
.
)
Izvadite svjetlo iz njegovog ležišta.
Stražnja svjetla (Tourer)
Utvrdite koja je žarulja pregorjela.
1.
Stop svjetla i pozicijska svjetla:
P 21 W/5 W
2.
Pozicijska svjetla:
R 5 W
3.
Svjetlo za vožnju natrag:
H 21 W
4.
Stražnja svjetla za maglu:
H 21 W
5.
Pokazivači smjera:
PY 21 W
)
Otkopčajte držač žarulja J
.
)
Zamijenite žarulju.
)
Postavite držač žarulja J
pazeći
da je dobro zakopčan.
)
Namjestite svjetlo u njegovom
ležištu.
)
Zavrnite maticu H
.
)
Priključite konektor G
.
)
Namjestite i zakopčajte plastični
poklopac F
.
Za zavrtanje i odvrtanje matice H
možete upotrijebiti ključ za skidanje
vijaka kotača.
Page 192 of 340
XI
190
PRAKTIČNE INFORMACIJE

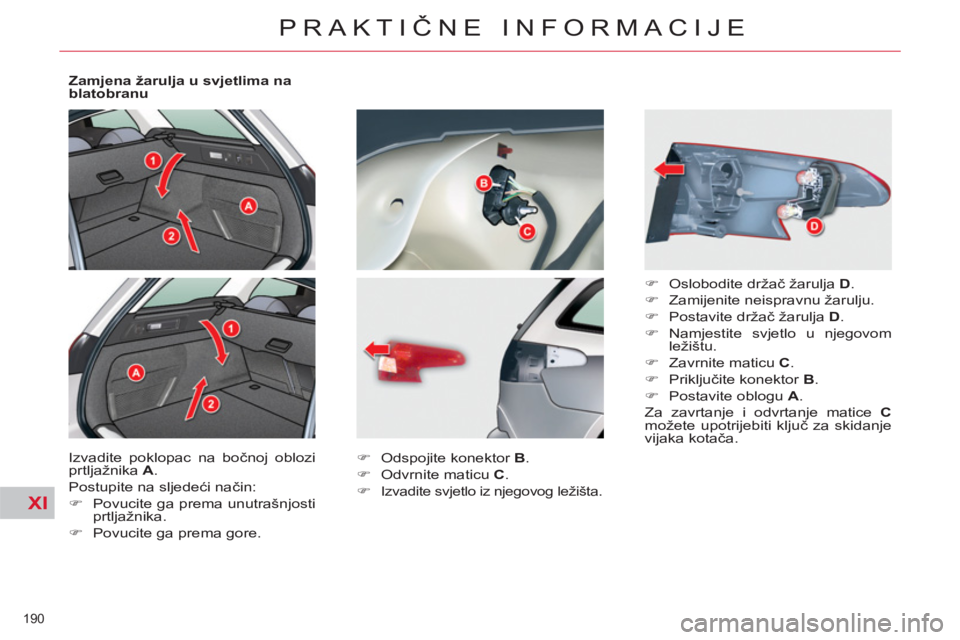

Zamjena žarulja u svjetlima na
blatobranu
Izvadite poklopac na bočnoj oblozi
prtljažnika A
.
Postupite na sljedeći način:
)
Povucite ga prema unutrašnjosti
prtljažnika.
)
Povucite ga prema gore.
)
Odspojite konektor B
.
)
Odvrnite maticu C
.
)
Izvadite svjetlo iz njegovog ležišta.
)
Oslobodite držač žarulja D
.
)
Zamijenite neispravnu žarulju.
)
Postavite držač žarulja D
.
)
Namjestite svjetlo u njegovom
ležištu.
)
Zavrnite maticu C
.
)
Priključite konektor B
.
)
Postavite oblogu A
.
Za zavrtanje i odvrtanje matice C
možete upotrijebiti ključ za skidanje
vijaka kotača.
Page 193 of 340
XI
191
PRAKTIČNE INFORMACIJE

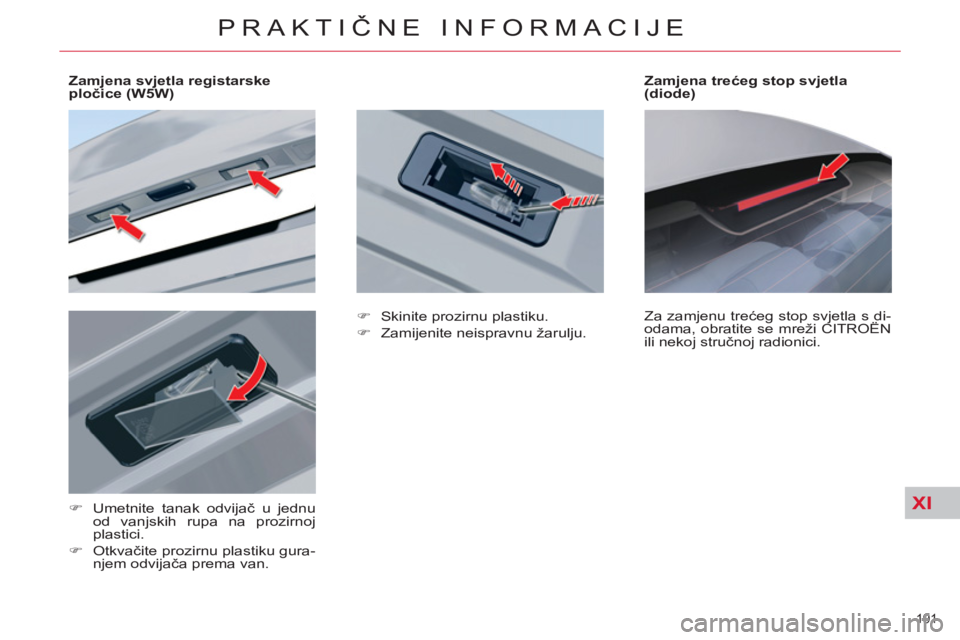

Zamjena svjetla registarske
pločice (W5W)
)
Umetnite tanak odvijač u jednu
od vanjskih rupa na prozirnoj
plastici.
)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.
Zamjena trećeg stop svjetla
(diode)
Za zamjenu trećeg stop svjetla s di-
odama, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
)
Skinite prozirnu plastiku.
)
Zamijenite neispravnu žarulju.
Page 194 of 340
XI
192
PRAKTIČNE INFORMACIJE

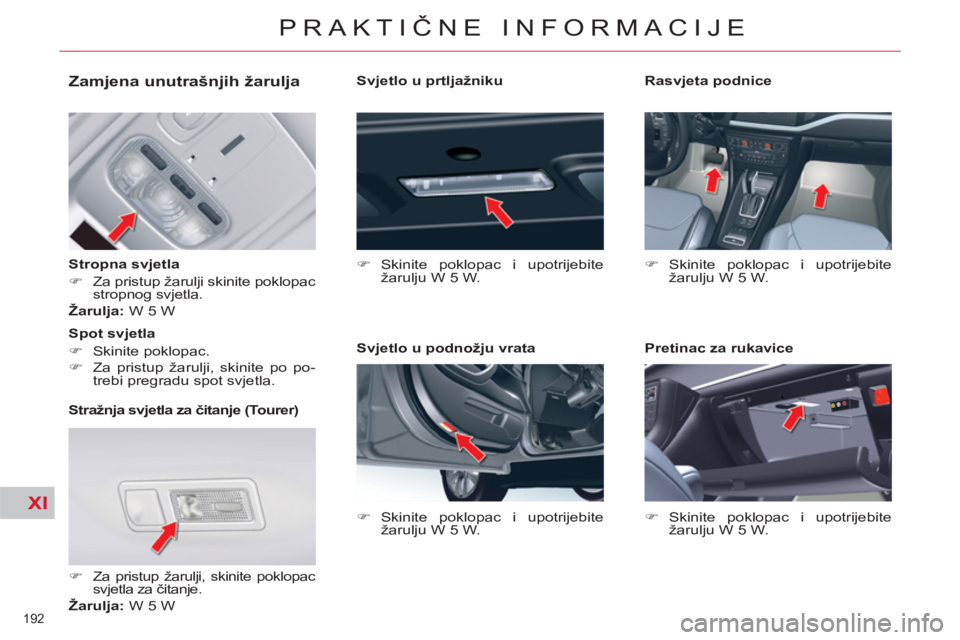

Zamjena unutrašnjih žarulja
Stropna svjetla
)
Za pristup žarulji skinite poklopac
stropnog svjetla.
Žarulja:
W 5 W
Stražnja svjetla za čitanje (Tourer)
)
Za pristup žarulji, skinite poklopac
svjetla za čitanje.
Žarulja:
W 5 W
Spot svjetla
)
Skinite poklopac.
)
Za pristup žarulji, skinite po po-
trebi pregradu spot svjetla.
Svjetlo u prtljažniku
)
Skinite poklopac i upotrijebite
žarulju W 5 W.
Svjetlo u podnožju vrata
)
Skinite poklopac i upotrijebite
žarulju W 5 W.
Rasvjeta podnice
)
Skinite poklopac i upotrijebite
žarulju W 5 W.
Pretinac za rukavice
)
Skinite poklopac i upotrijebite
žarulju W 5 W.
Page 195 of 340
XI
193
PRAKTIČNE INFORMACIJE

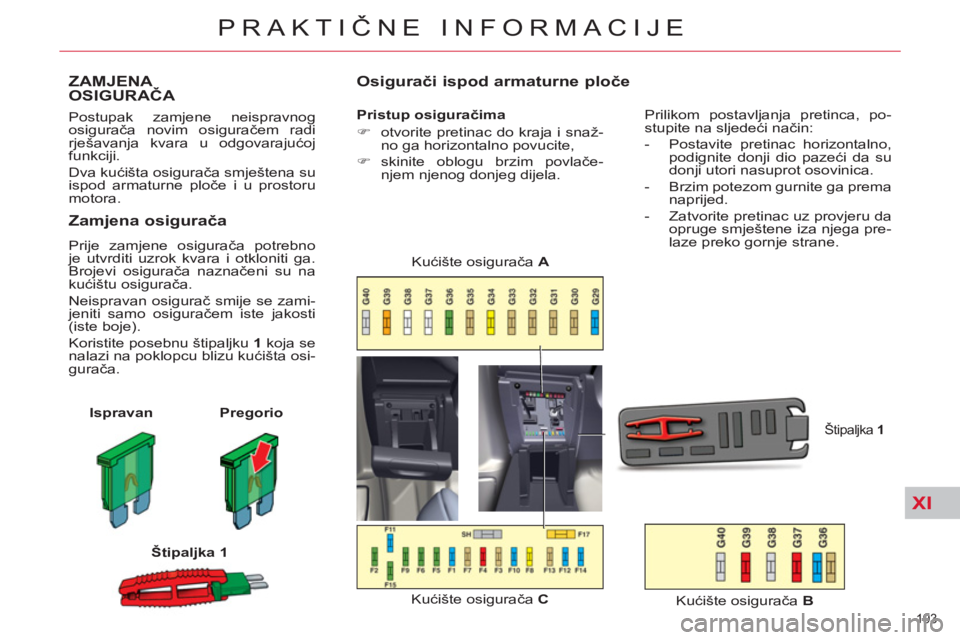

ZAMJENA
OSIGURAČA
Postupak zamjene neispravnog
osigurača novim osiguračem radi
rješavanja kvara u odgovarajućoj
funkciji.
Dva kućišta osigurača smještena su
ispod armaturne ploče i u prostoru
motora.
Zamjena osigurača
Prije zamjene osigurača potrebno
je utvrditi uzrok kvara i otkloniti ga.
Brojevi osigurača naznačeni su na
kućištu osigurača.
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti
(iste boje).
Koristite posebnu štipaljku 1
koja se
nalazi na poklopcu blizu kućišta osi-
gurača.
Ispravan
Pregorio
Štipaljka 1
Osigurači ispod armaturne ploče
Pristup osiguračima
)
otvorite pretinac do kraja i snaž-
no ga horizontalno povucite,
)
skinite oblogu brzim povlače-
njem njenog donjeg dijela.
Kućište osigurača C
Kućište osigurača A
Štipaljka 1
Prilikom postavljanja pretinca, po-
stupite na sljedeći način:
- Postavite pretinac horizontalno,
podignite donji dio pazeći da su
donji utori nasuprot osovinica.
- Brzim potezom gurnite ga prema
naprijed.
- Zatvorite pretinac uz provjeru da
opruge smještene iza njega pre-
laze preko gornje strane.
Kućište osigurača B
Page 196 of 340
XI
194
PRAKTIČNE INFORMACIJE

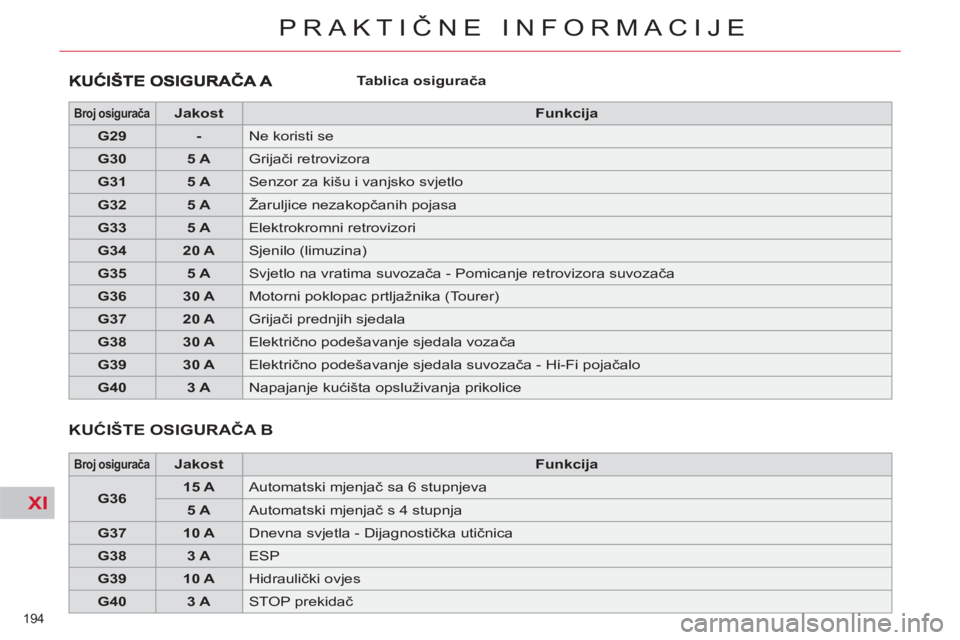

Tablica osigurača
Broj osigurača
Jakost
Funkcija
G29
-
Ne koristi se
G30
5 A
Grijači retrovizora
G31
5 A
Senzor za kišu i vanjsko svjetlo
G32
5 A
Žaruljice nezakopčanih pojasa
G33
5 A
Elektrokromni retrovizori
G34
20 A
Sjenilo (limuzina)
G35
5 A
Svjetlo na vratima suvozača - Pomicanje retrovizora suvozača
G36
30 A
Motorni poklopac prtljažnika (Tourer)
G37
20 A
Grijači prednjih sjedala
G38
30 A
Električno podešavanje sjedala vozača
G39
30 A
Električno podešavanje sjedala suvozača - Hi-Fi pojačalo
G40
3 A
Napajanje kućišta opsluživanja prikolice
KUĆIŠTE OSIGURAČA B
Broj osigurača
Jakost
Funkcija
G36
15 A
Automatski mjenjač sa 6 stupnjeva
5 A
Automatski mjenjač s 4 stupnja
G37
10 A
Dnevna svjetla - Dijagnostička utičnica
G38
3 A
ESP
G39
10 A
Hidraulički ovjes
G40
3 A
STOP prekidač
Page 197 of 340
XI
195
PRAKTIČNE INFORMACIJE

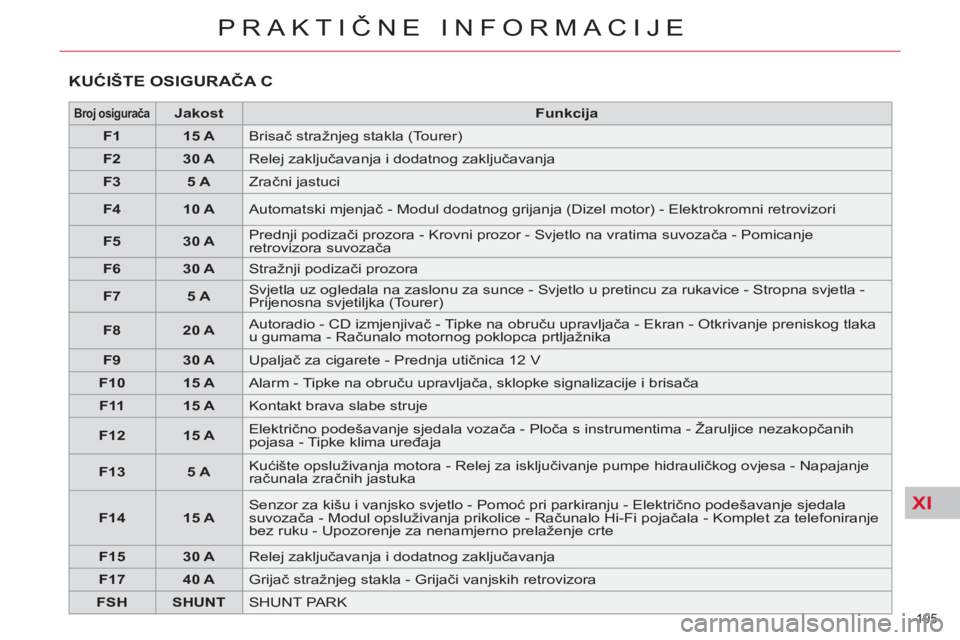

KUĆIŠTE OSIGURAČA C
Broj osigurača
Jakost
Funkcija
F1
15 A
Brisač stražnjeg stakla (Tourer)
F2
30 A
Relej zaključavanja i dodatnog zaključavanja
F3
5 A
Zračni jastuci
F4
10 A
Automatski mjenjač - Modul dodatnog grijanja (Dizel motor) - Elektrokromni retrovizori
F5
30 A
Prednji podizači prozora - Krovni prozor - Svjetlo na vratima suvozača - Pomicanje
retrovizora suvozača
F6
30 A
Stražnji podizači prozora
F7
5 A
Svjetla uz ogledala na zaslonu za sunce - Svjetlo u pretincu za rukavice - Stropna svjetla -
Prijenosna svjetiljka (Tourer)
F8
20 A
Autoradio - CD izmjenjivač - Tipke na obruču upravljača - Ekran - Otkrivanje preniskog tlaka
u gumama - Računalo motornog poklopca prtljažnika
F9
30 A
Upaljač za cigarete - Prednja utičnica 12 V
F10
15 A
Alarm - Tipke na obruč
u upravljača, sklopke signalizacije i brisača
F11
15 A
Kontakt brava slabe struje
F12
15 A
Električno podešavanje sjedala vozača - Ploča s instrumentima - Žaruljice nezakopčanih
pojasa - Tipke klima uređaja
F13
5 A
Kućište opsluživanja motora - Relej za isključivanje pumpe hidrauličkog ovjesa - Napajanje
računala zračnih jastuka
F14
15 A
Senzor za kišu i vanjsko svjetlo - Pomoć pri parkiranju - Električno podešavanje sjedala
suvozača - Modul opsluživanja prikolice - Računalo Hi-Fi pojačala - Komplet za telefoniranje
bez ruku - Upozorenje za nenamjerno prelaženje crte
F15
30 A
Relej zaključavanja i dodatnog zaključavanja
F17
40 A
Grijač stražnjeg stakla - Grijači vanjskih retrovizora
FSH
SHUNT
SHUNT PARK
Page 198 of 340
XI
196
PRAKTIČNE INFORMACIJE

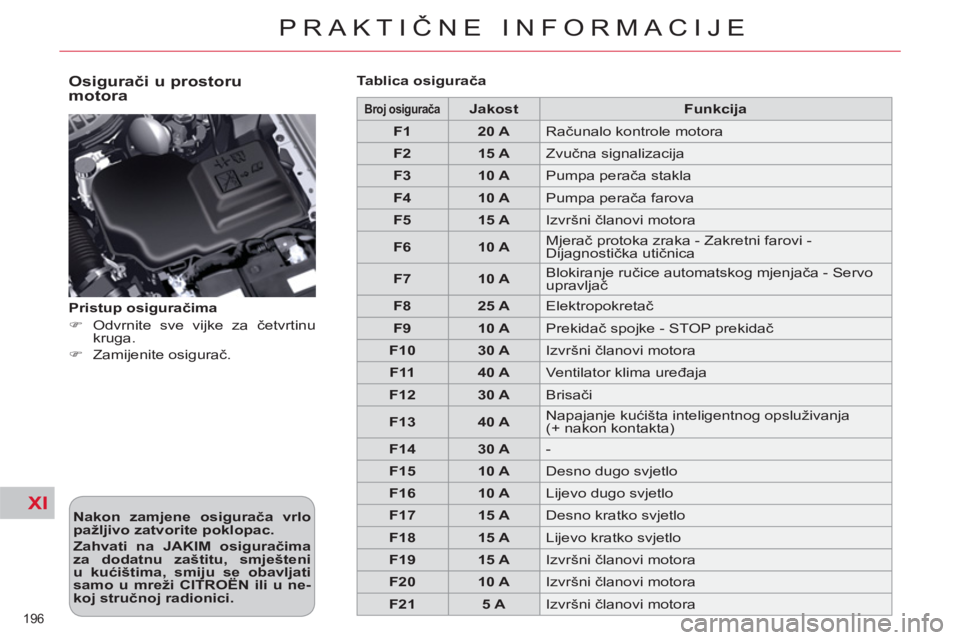

Osigurači u prostoru
motora
Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac.
Zahvati na JAKIM osiguračima
za dodatnu zaštitu, smješteni
u kućištima, smiju se obavljati
samo u mreži
CITROËN
ili u ne-
koj
stručnoj radionici.
Pristup osiguračima
)
Odvrnite sve vijke za četvrtinu
kruga.
)
Zamijenite osigurač.
Tablica osigurača
Broj osigurača
Jakost
Funkcija
F1
20 A
Računalo kontrole motora
F2
15 A
Zvučna signalizacija
F3
10 A
Pumpa perača stakla
F4
10 A
Pumpa perača farova
F5
15 A
Izvršni članovi motora
F6
10 A
Mjerač protoka zraka - Zakretni farovi -
Dijagnostička utičnica
F7
10 A
Blokiranje ručice automatskog mjenjača - Servo
upravljač
F8
25 A
Elektropokretač
F9
10 A
Prekidač spojke - STOP prekidač
F10
30 A
Izvršni članovi motora
F11
40 A
Ventilator klima uređaja
F12
30 A
Brisači
F13
40 A
Napajanje kućišta inteligentnog opsluživanja
(+ nakon kontakta)
F14
30 A
-
F15
10 A
Desno dugo svjetlo
F16
10 A
Lijevo dugo svjetlo
F17
15 A
Desno kratko svjetlo
F18
15 A
Lijevo kratko svjetlo
F19
15 A
Izvršni članovi motora
F20
10 A
Izvršni članovi motora
F21
5 A
Izvršni članovi motora
Page 199 of 340
XI
!
197
PRAKTIČNE INFORMACIJE
Tablica osigurača
Broj osigurača
Jakost
Funkcija
F6
25 A
Stražnja utičnica 12 V (najveća snaga: 100 W)
F7
15 A
Stražnja svjetla za maglu
F8
20 A
Dodatni plamenik (dizel motor)
F9
30 A
Električna parkirna kočnica
Električni sustav vašega vo-
zila projektiran je da radi sa
serijskom ili opcionalnom
opremom.
Prije ugradnje nekih drugih elek-
tričnih uređaja ili opreme u vaše
vozilo, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
CITROËN otklanja svaku od-
govornost za troškove nastale
popravcima vašega vozila ili za ne-
ispravnosti uzrokovane ugradnjom
dodatne opreme koju nije isporučio
ni preporučio CITROËN i koja nije
ugrađena prema njegovim pravi-
lima, naročito ako je ukupna po-
trošnja svih dodatnih priključenih
uređaja veća od 10 miliampera.
Jaki osigurači služe za dodatnu
zaštitu električnih sustava. Svaki
zahvat smije se obavljati samo u
mreži CITROËN ili u nekoj stručnoj
radionici.
Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac.
Ako poklopac nije dobro namje-
šten ili dobro zatvoren, to bi mo-
glo prouzročiti teške kvarove u
vozilu. Zbog istih razloga, pazite
da unutra ne uđe neka tekućina.
Page 200 of 340
XI
!
198
PRAKTIČNE INFORMACIJE

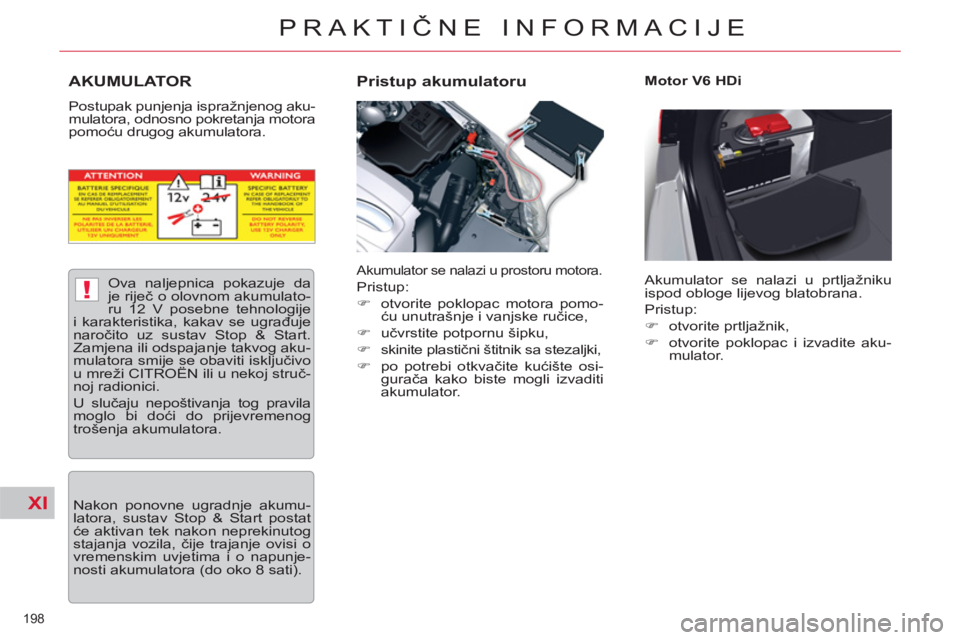

AKUMULATOR
Postupak punjenja ispražnjenog aku-
mulatora, odnosno pokretanja motora
pomoću drugog akumulatora.
Pristup akumulatoru
Motor V6 HDi
Akumulator se nalazi u prostoru motora.
Pristup:
)
otvorite poklopac motora pomo-
ću unutrašnje i vanjske ručice,
)
učvrstite potpornu šipku,
)
skinite plastični štitnik sa stezaljki,
)
po potrebi otkvačite kućište osi-
gurača kako biste mogli izvaditi
akumulator. Akumulator se nalazi u prtljažniku
ispod obloge lijevog blatobrana.
Pristup:
)
otvorite prtljažnik,
)
otvorite poklopac i izvadite aku-
mulator.
Ova naljepnica pokazuje da
je riječ o olovnom akumulato-
ru 12 V posebne tehnologije
i karakteristika, kakav se ugrađuje
naročito uz sustav Stop & Start.
Zamjena ili odspajanje takvog aku-
mulatora smije se obaviti isključivo
u mreži CITROËN ili u nekoj struč-
noj radionici.
U slučaju nepoštivanja tog pravila
moglo bi doći do prijevremenog
trošenja akumulatora.
Nakon ponovne ugradnje akumu-
latora, sustav Stop & Start postat
će aktivan tek nakon neprekinutog
stajanja vozila, čije trajanje ovisi o
vremenskim uvjetima i o napunje-
nosti akumulatora (do oko 8 sati).
