CITROEN C5 2012 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 17.31 MB
Page 141 of 340
IX
139
VOŽNJA
RUČNI UPRAVLJANIMJENJAČ SA 6 BRZINA
)
automatski način rada: ručica
mjenjača u položaju A
,
)
sekvencijalni način rada: ručica
mjenjača u položaju M
,
)
program SPORT
: ručica mjenjača
u položaju A
i pritisak na tipku 1
.
Ručni upravljani mjenjač sa šest
brzina omogućuje komforan auto-
matski rad ili zadovoljstvo u ručnom
mijenjanju stupnjeva prijenosa.
Taj mjenjač može raditi na dva
načina:
-
automatski
, u kojem mjenjač
elektronički upravlja promjenama
stupnjeva prijenosa,
-
ručni
, u kojem vozač sekvencijalno
mijenja stupnjeve prijenosa,
U automatiziranom načinu rada
uvijek možete promijeniti stupanj
prijenosa sklopkama ispod obruča
upravljača, na primjer, prilikom pre-
tjecanja.
U automatiziranom načinu rada
može se uključiti program SPORT
koji omogućuje dinamičniju vožnju.
Izbor načina rada
Sklopkama ispod obruča upravlja-
ča ne može se uključiti neutralan
položaj, niti se može uključiti ili
isključiti stupanj za vožnju natrag.
+.
Sklopka za uključivanje višeg stupnja
prijenosa na desnoj strani upravljača.
)
Povucite sklopku ispod obruča
upravljača "+"
za uključivanje vi-
šeg stupnja prijenosa.
-.
Sklopka za uključivanje nižeg stupnja
prijenosa na lijevoj strani upravljača.
)
Povucite sklopku ispod obruča
upravljača "-"
za uključivanje ni-
žeg stupnja prijenosa.
Sklopke ispod obruča upravljača
Page 142 of 340
IX
140
VOŽNJA
Položaj ručice i način rada mjenja-
ča prikazuju se na instrumentu C
na
ploči s instrumentima.
Na rešetki položaja ručice mjenjača
također se može vidjeti uključen po-
ložaj ručice.
Prikazi na ploči s instrumentima
Pokretanje vozila
)
Prilikom pokretanja motora, ručica
mora biti u položaju N
.
)
Do kraja pritisnite papučicu kočnice.
)
Uključite elektropokretač.
Na ekranu na ploči s instrumenti-
ma upaljeno je slovo N
.
Ako pri pokretanju motora ručica
mjenjača nije u položaju N
, na plo-
či s instrumentima bljeska slovo N
,
uz zvučni signal i poruku na više-
namjenskom ekranu.
)
Uključite prvu brzinu (položaj M
ili A
) ili stupanj za vožnju natrag
(položaj R
).
)
Otpustite parkirnu kočnicu, ako
ona nije u automatskom načinu
rada.
)
Otpustite papučicu kočnice i ubr-
zajte.
)
Uz pritisnutu papučicu kočnice,
gurnite ručicu prema naprijed.
Vožnja natrag
Stupanj prijenosa za vo-
žnju natrag smije se uključiti
samo kad je vozilo zaustav-
ljeno.
Kako ne bi došlo do trzanja, ne ubr-
zavajte odmah nakon uključivanja
stupnja za vožnju natrag.
Neutralan položaj
Neutralan položaj N
nikada
se ne smije uključivati u vo-
žnji.
Page 143 of 340
IX
141
VOŽNJA
Ručno mijenjanje stupnjeva
prijenosa
Stupanj prijenosa može se ručno
promijeniti, na primjer, prilikom pre-
tjecanja, a mjenjač pritom ostaje u
automatiziranom načinu rada.
)
Povucite sklopku +
ili -
ispod
obruča upravljača.
Mjenjač uključuje traženi stupanj pri-
jenosa ako to dopušta brzina vrtnje
motora.
Nekoliko trenutaka nakon prestanka
povlačenja sklopki, mjenjač se vra-
ća u automatski način rada.
)
Postavite ručicu u položaj A
.
Mjenjač stalno uključuje najpriklad-
niji stupanj prijenosa ovisno o slje-
dećim parametrima:
- stil vožnje,
- profi l ceste,
- opterećenost vozila.
Automatski način rada
Za brže ubrzavanje (na primjer, pri-
likom pretjecanja drugog vozila),
snažno pritisnite papučicu gasa pre-
ko točke otpora na kraju hoda papu-
čice.
)
Postavite ručicu u položaj M
.
Ručni način rada
U slučaju snažnog ubrzanja, viši stupanj
prijenosa uključit će se samo ako to vozač
učini sklopkama ispod obruča upravljača.
U vožnji nikada ne uključujte neutralan
položaj N
.
Stupanj prijenosa za vožnju natrag R
smi-
jete uključiti samo ako je vozilo zaustavlje-
no i uz pritisnutu papučicu kočnice.
Zahtjevi za promjenu stupnjeva uva-
žavaju se samo ako to dopušta brzi-
na vrtnje motora.
Prilikom promjena stupnjeva prije-
nosa nije potrebno otpuštati papuči-
cu gasa.
Prilikom kočenja ili usporavanja,
mjenjač automatski uključuje niži
stupanj prijenosa, kako bi se omo-
gućilo dobro ponovno ubrzanje.
Program SPORT
ne može se uklju-
čiti u ručnom načinu rada.
Page 144 of 340
IX
!
142
VOŽNJA
Ako vozilo želite zakočiti kad
motor radi, ručicu mjenjača
obavezno stavite u neutralan
položaj N
.
Prije bilo kakvog zahvata u prosto-
ru motora, provjerite da je ručica
mjenjača u neutralnom položaju N
i da je parkirna kočnica pritegnuta.
Program SPORT
Zaustavljanje vozila
Prije gašenja motora uključite:
- položaj N
, ako mjenjač želite
ostaviti u neutralnom položaju,
- neki stupanj prijenosa; vozilo se u
tom slučaju neće moći pomicati.
U oba slučaja, obavezno morate
zakočiti vozilo pritezanjem parkirne
kočnice, ako ona nije u automat-
skom načinu rada.
Neispravnost u radu
Uz uključen kontakt, bljeskanje ozna-
ke AUTO
, uz zvučni signal i poruku na
višenamjenskom ekranu, upozorava
na neispravnost mjenjača.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
)
Uz pokrenut motor, postavite
ručicu u položaj A
i pritisnite tip-
ku S
za uključivanje programa
SPORT
koji omogućuje dinamič-
niju vožnju.
Na ploči s instrumentima upaljeno je slovo S
.
)
Taj program se isključuje ponov-
nim pritiskom na tipku S
.
Na ploči s instrumentima gasi se
slovo S
.
Za vrijeme pokretanja motora oba-
vezno pritisnite papučicu kočnice.
Prilikom parkiranja, vozilo obavezno
zakočite pritezanjem parkirne koč-
nice, ako ona nije u automatskom
načinu rada.

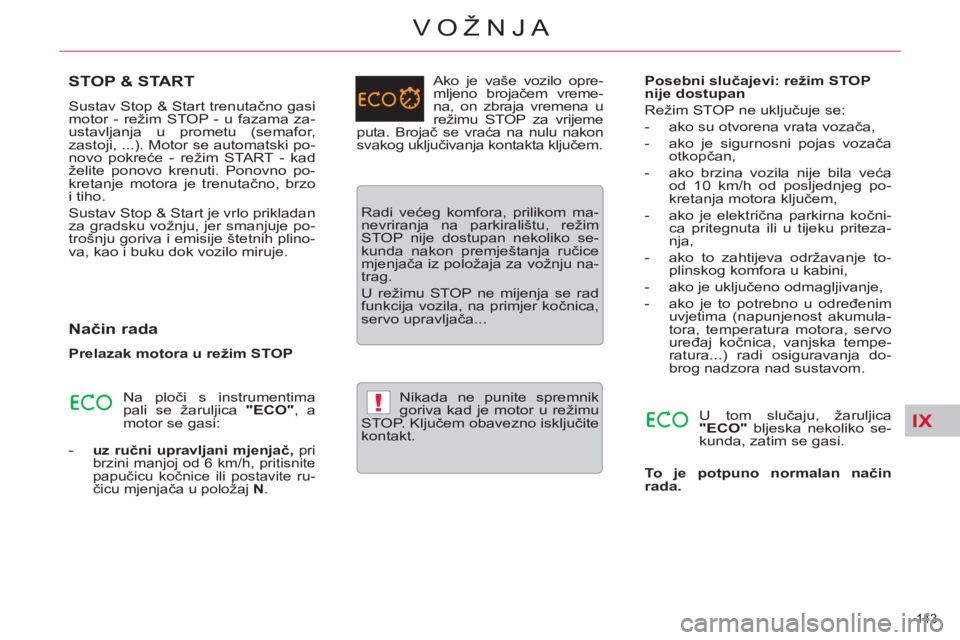

Page 145 of 340
IX!
143
VOŽNJA
STOP & START
Sustav Stop & Start trenutačno gasi
motor - režim STOP - u fazama za-
ustavljanja u prometu (semafor,
zastoji, ...). Motor se automatski po-
novo pokreće - režim START - kad
želite ponovo krenuti. Ponovno po-
kretanje motora je trenutačno, brzo
i tiho.
Sustav Stop & Start je vrlo prikladan
za gradsku vožnju, jer smanjuje po-
trošnju goriva i emisije štetnih plino-
va, kao i buku dok vozilo miruje.
Način rada
-
uz ručni upravljani mjenjač,
pri
brzini manjoj od 6 km/h, pritisnite
papučicu kočnice ili postavite ru-
čicu mjenjača u položaj N
.
Prelazak motora u režim STOP
Na ploči s instrumentima
pali se žaruljica "ECO"
, a
motor se gasi: Ako je vaše vozilo opre-
mljeno brojačem vreme-
na, on zbraja vremena u
režimu STOP za vrijeme
puta. Brojač se vraća na nulu nakon
svakog uključivanja kontakta ključem.
Radi većeg komfora, prilikom ma-
nevriranja na parkiralištu, režim
STOP nije dostupan nekoliko se-
kunda nakon premještanja ručice
mjenjača iz položaja za vožnju na-
trag.
U režimu STOP ne mijenja se rad
funkcija vozila, na primjer kočnica,
servo upravljača...
Nikada ne punite spremnik
goriva kad je motor u režimu
STOP. Ključem obavezno isključite
kontakt.
Posebni slučajevi: režim STOP
nije dostupan
U tom slučaju, žaruljica
"ECO"
bljeska nekoliko se-
kunda, zatim se gasi.
To je potpuno normalan način
rada.
Režim STOP ne uključuje se:
- ako su otvorena vrata vozača,
- ako je sigurnosni pojas vozača
otkopčan,
- ako brzina vozila nije bila veća
od 10 km/h od posljednjeg po-
kretanja motora ključem,
- ako je električna parkirna kočni-
ca pritegnuta ili u tijeku priteza-
nja,
- ako to zahtijeva održavanje to-
plinskog komfora u kabini,
- ako je uključeno odmagljivanje,
- ako je to potrebno u određenim
uvjetima (napunjenost akumula-
tora, temperatura motora, servo
uređaj kočnica, vanjska tempe-
ratura...) radi osiguravanja do-
brog nadzora nad sustavom.

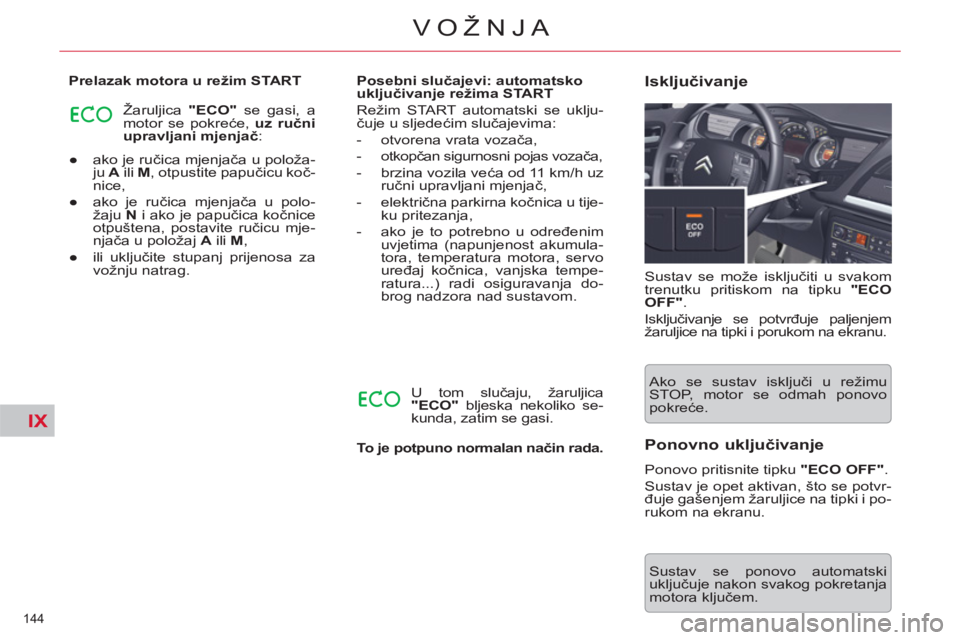

Page 146 of 340
IX
144
VOŽNJA
●
ako je ručica mjenjača u položa-
ju A
ili M
, otpustite papučicu koč-
nice,
●
ako je ručica mjenjača u polo-
žaju N
i ako je papučica kočnice
otpuštena, postavite ručicu mje-
njača u položaj A
ili M
,
●
ili uključite stupanj prijenosa za
vožnju natrag.
Prelazak motora u režim START
Žaruljica "ECO"
se gasi, a
motor se pokreće, uz ručni
upravljani mjenjač
:
Posebni slučajevi: automatsko
uključivanje režima START
U tom slučaju, žaruljica
"ECO"
bljeska nekoliko se-
kunda, zatim se gasi.
To je potpuno normalan način rada.
Režim START automatski se uklju-
čuje u sljedećim slučajevima:
- otvorena vrata vozača,
- otkopčan sigurnosni pojas vozača,
- brzina vozila veća od 11 km/h uz
ručni upravljani mjenjač,
- električna parkirna kočnica u tije-
ku pritezanja,
- ako je to potrebno u određenim
uvjetima (napunjenost akumula-
tora, temperatura motora, servo
uređaj kočnica, vanjska tempe-
ratura...) radi osiguravanja do-
brog nadzora nad sustavom. Sustav se može isključiti u svakom
trenutku pritiskom na tipku "ECO
OFF"
.
Isključivanje se potvrđuje paljenjem
žaruljice na tipki i porukom na ekranu.
Isključivanje
Ako se sustav isključi u režimu
STOP, motor se odmah ponovo
pokreće.
Sustav se ponovo automatski
uključuje nakon svakog pokretanja
motora ključem.
Ponovno uključivanje
Ponovo pritisnite tipku "ECO OFF"
.
Sustav je opet aktivan, što se potvr-
đuje gašenjem žaruljice na tipki i po-
rukom na ekranu.

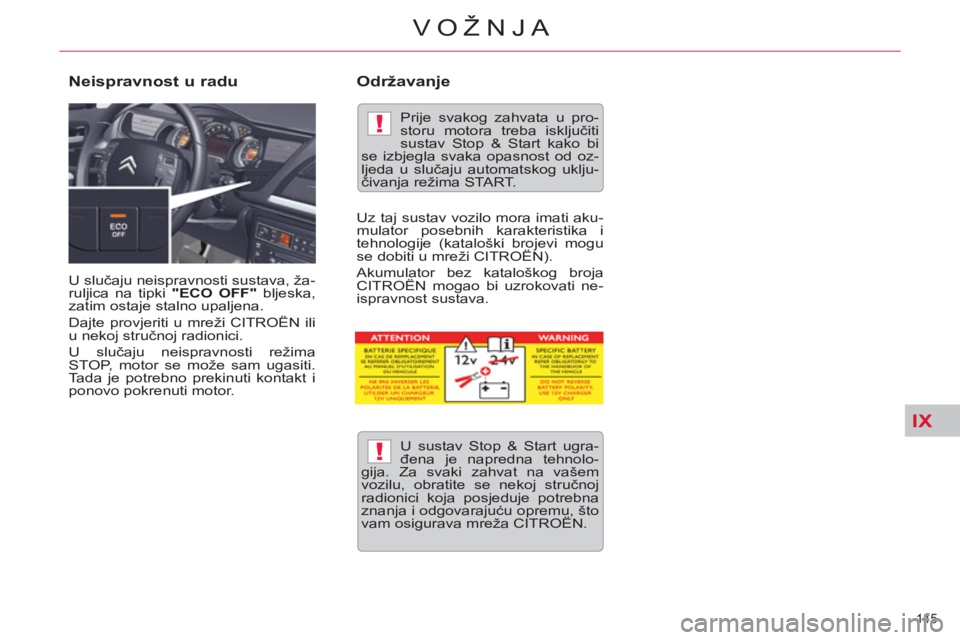

Page 147 of 340
IX
!
!
145
VOŽNJA
U slučaju neispravnosti sustava, ža-
ruljica na tipki "ECO OFF"
bljeska,
zatim ostaje stalno upaljena.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
U slučaju neispravnosti režima
STOP, motor se može sam ugasiti.
Tada je potrebno prekinuti kontakt i
ponovo pokrenuti motor.
Neispravnost u radu
U sustav Stop & Start ugra-
đena je napredna tehnolo-
gija. Za svaki zahvat na vašem
vozilu, obratite se nekoj stručnoj
radionici koja posjeduje potrebna
znanja i odgovarajuću opremu, što
vam osigurava mreža CITROËN.
Prije svakog zahvata u pro-
storu motora treba isključiti
sustav Stop & Start kako bi
se izbjegla svaka opasnost od oz-
ljeda u slučaju automatskog uklju-
čivanja režima START.
Održavanje
Uz taj sustav vozilo mora imati aku-
mulator posebnih karakteristika i
tehnologije (kataloški brojevi mogu
se dobiti u mreži CITROËN).
Akumulator bez kataloškog broja
CITROËN mogao bi uzrokovati ne-
ispravnost sustava.

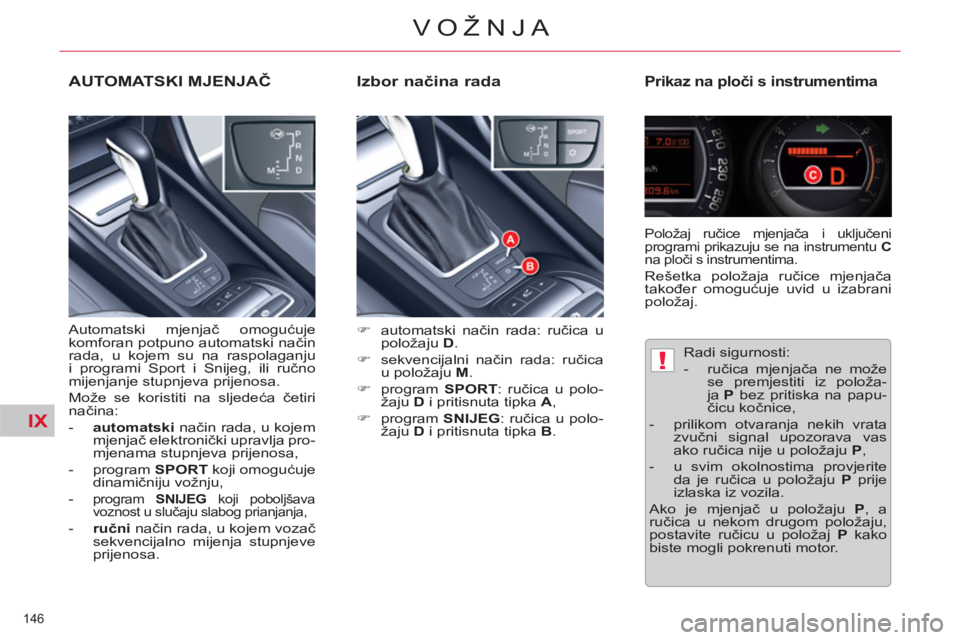

Page 148 of 340
IX
!
146
VOŽNJA
Izbor načina rada
Prikaz na ploči s instrumentima
)
automatski način rada: ručica u
položaju D
.
)
sekvencijalni način rada: ručica
u položaju M
.
)
program SPORT
: ručica u polo-
žaju D
i pritisnuta tipka A
,
)
program SNIJEG
: ručica u polo-
žaju D
i pritisnuta tipka B
.
Položaj ručice mjenjača i uključeni
programi prikazuju se na instrumentu C
na ploči s instrumentima.
Rešetka položaja ručice mjenjača
također omogućuje uvid u izabrani
položaj.
Radi sigurnosti:
- ručica mjenjača ne može
se premjestiti iz položa-
ja P
bez pritiska na papu-
čicu kočnice,
- prilikom otvaranja nekih vrata
zvučni signal upozorava vas
ako ručica nije u položaju P
,
- u svim okolnostima provjerite
da je ručica u položaju P
prije
izlaska iz vozila.
Ako je mjenjač u položaju P
, a
ručica u nekom drugom položaju,
postavite ručicu u položaj P
kako
biste mogli pokrenuti motor.
AUTOMATSKI MJENJAČ
Automatski mjenjač omogućuje
komforan potpuno automatski način
rada, u kojem su na raspolaganju
i programi Sport i Snijeg, ili ručno
mijenjanje stupnjeva prijenosa.
Može se koristiti na sljedeća četiri
načina :
- automatski
način rada, u kojem
mjenjač elektronički upravlja pro-
mjenama stupnjeva prijenosa,
- program SPORT
koji omogućuje
dinamičniju vožnju,
-
program SNIJEG
koji poboljšava
voznost u slučaju slabog prianjanja,
- ručni
način rada, u kojem vozač
sekvencijalno mijenja stupnjeve
prijenosa.
Page 149 of 340
IX
!
147

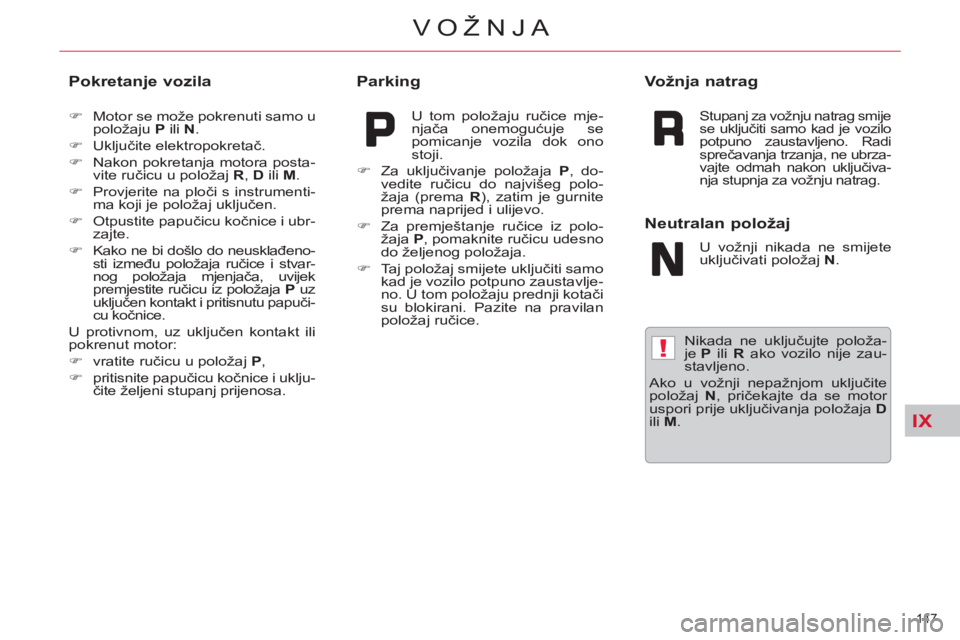

VOŽNJA
Nikada ne uključujte položa-
je P
ili R
ako vozilo nije zau-
stavljeno.
Ako u vožnji nepažnjom uključite
položaj N
, pričekajte da se motor
uspori prije uključivanja položaja D
ili M
.
Pokretanje vozila
)
Motor se može pokrenuti samo u
položaju P
ili N
.
)
Uključite elektropokretač.
)
Nakon pokretanja motora posta-
vite ručicu u položaj R
, D
ili M
.
)
Provjerite na ploči s instrumenti-
ma koji je položaj uključen.
)
Otpustite papučicu kočnice i ubr-
zajte.
)
Kako ne bi došlo do neusklađeno-
sti između položaja ručice i stvar-
nog položaja mjenjača, uvijek
premjestite ručicu iz položaja P
uz
uključen kontakt i pritisnutu papuči-
cu kočnice.
U protivnom, uz uključen kontakt ili
pokrenut motor:
)
vratite ručicu u položaj P
,
)
pritisnite papučicu kočnice i uklju-
čite željeni stupanj prijenosa.
Parking
U tom položaju ručice mje-
njača onemogućuje se
pomicanje vozila dok ono
stoji.
)
Za uključivanje položaja P
, do-
vedite ručicu do najvišeg polo-
žaja (prema R
), zatim je gurnite
prema naprijed i ulijevo.
)
Za premještanje ručice iz polo-
žaja P
, pomaknite ručicu udesno
do željenog položaja.
)
Taj položaj smijete uključiti samo
kad je vozilo potpuno zaustavlje-
no. U tom položaju prednji kotači
su blokirani. Pazite na pravilan
položaj ručice.
Vožnja natrag
Stupanj za vožnju natrag smije
se uključiti samo kad je vozilo
potpuno zaustavljeno. Radi
sprečavanja trzanja, ne ubrza-
vajte odmah nakon uključiva-
nja stupnja za vožnju natrag.
Neutralan položaj
U vožnji nikada ne smijete
uključivati položaj N
.
Page 150 of 340
IX
148
VOŽNJA
Automatski način rada
)
Postavite ručicu u položaj D
.
Mjenjač stalno uključuje najpri-
kladniji stupanj prijenosa na te-
melju sljedećih parametara:
- stil vožnje,
- profi l ceste,
- opterećenost vozila.
Mjenjač tada radi bez vaših inter-
vencija.
U nekim situacijama (na primjer, pri-
likom pretjecanja), najveće ubrzanje
postiže se pritiskom papučice gasa
do kraja, preko točke otpora, kad
mjenjač može automatski uključiti
niži stupanj prijenosa. Prilikom kočenja, mjenjač može
automatski spuštati stupnjeve
prijenosa radi djelotvornog kočenja
motorom.
Ako naglo podignete nogu s papu-
čice gasa, mjenjač neće uključiti viši
stupanj prijenosa.
Ručni način rada
Položaj ručice za ručno mijenjanje
stupnjeva prijenosa.
)
Postavite ručicu u položaj M
.
)
Gurnite ručicu prema znaku "+"
za uključivanje višeg stupnja pri-
jenosa.
)
Povucite ručicu prema znaku "
-
"
za uključivanje nižeg stupnja pri-
jenosa.
- Nakon zaustavljanja vozila ili u
slučaju smanjivanja brzine (na
primjer, prilikom približavanja
znaku stop), mjenjač će auto-
matski spuštati stupnjeve prije-
nosa do prvog stupnja.
- U sekvencijalnom načinu rada
nije potrebno otpuštati papučicu
gasa prilikom promjena stupnje-
va prijenosa.
- Zahtjevi za promjenu stupnja
uvažavaju se samo ako to dopu-
šta brzina vrtnje motora.
- Programi SPORT
i SNIJEG
ne
djeluju u sekvencijalnom načinu
rada.
