Durų slenksčių apšvietimas
F Atsekite dangtelį ir pakeiskite lemputę W 5W.
Grindų apšvietimas
F Atsekite dangtelį ir pakeiskite lemputę W 5W.
Daiktadėžė
F Atsekite dangtelį ir pakeiskite lemputę W 5W.
8
Praktinė informacija

210
C5_lt_Chap08_information_ed01-2014
Saugiklio pakeitimas
Automobilyje įrengtos dvi saugiklių dėžės - viena po priekiniu skydu, kita variklio skyriuje.
Saugiklio keitimas
Prieš keičiant saugiklį būtina:
- s urasti gedimo priežastį ir ją pašalinti,
-

i
šjungti visus elektrą vartojančius
prietaisus,
-

p
astatyti automobilį ir išjungti uždegimo
kontaktą,
-

s
urasti perdegusį saugiklį pagal saugiklių
lenteles ir tolesniuose puslapiuose
pateiktas schemas. Geras
Blogas
Pincetas 1
Jei gedimas vėl pasirodo iškart po saugiklio
pakeitimo, patikrinkite automobilio elektros
įrangą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje. Norint keisti saugiklį būtina:
-
na
udoti specialų pincetą 1, įtaisytą ant liuko
šalia saugiklių blokelio, - juo ištraukiamas
saugiklis iš jo vietos ir patikrinama jo
laidininko būklė,
-

p
erdegusį saugiklį visada keisti tokio paties
laidumo (tos pačio spalvos) saugikliu;
kitoks saugiklio laidumas gali sukelti
sutrikimų (gali užsidegti). Pakeitus žemiau esančiose lentelėse
nenurodytą saugiklį gali kilti rimtų
jūsų automobilio gedimų. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN tinklo nenumatyta ir
nerekomenduota papildoma įranga ir ji
buvo įmontuota ne pagal jų instrukcijas,
ir neprisiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu,
- ypač dėl bet kokių prietaisų, kurių
srovės stiprumas viršija 10
miliamperų.Elektros prietaisų įrengimas
Jūsų automobilio elektros įranga leidžia
naudotis serijiniais arba pasirinktinai
įrengiamais elektros prietaisais.
Prieš įrengdami kitokius elektros
prietaisus ar priedus savo automobilyje
pasikonsultuokite CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Praktinė informacija

211
C5_lt_Chap08_information_ed01-2014

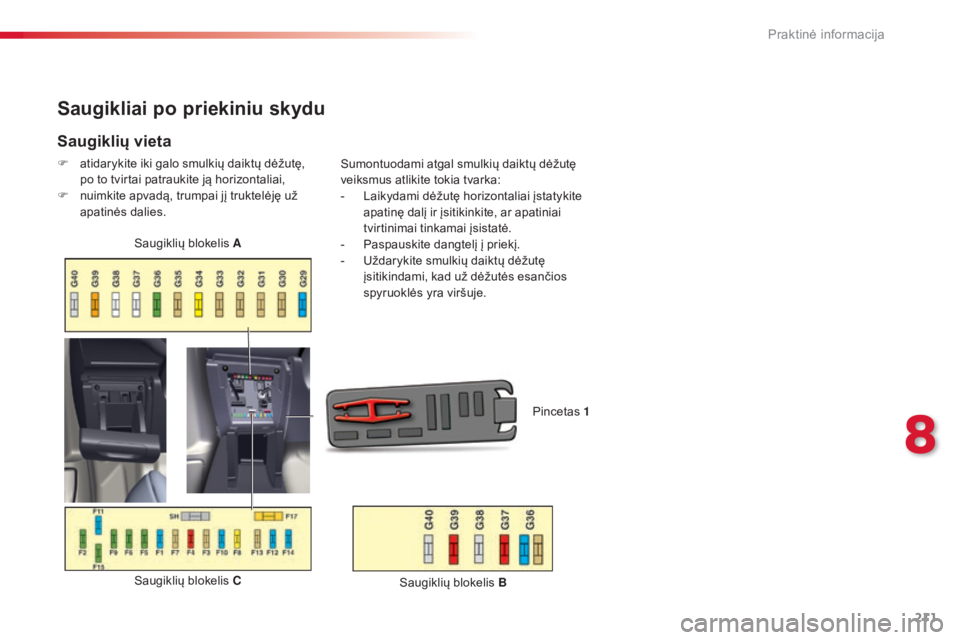

Saugikliai po priekiniu skydu
Saugiklių vieta
F atidarykite iki galo smulkių daiktų dėžutę, po to tvirtai patraukite ją horizontaliai,
F

n
uimkite apvadą, trumpai jį truktelėję už
apatinės dalies.
Saugiklių blokelis C
Saugiklių blokelis
A
Pincetas 1
Sumontuodami atgal smulkių daiktų dėžutę
veiksmus atlikite tokia tvarka:
-

L
aikydami dėžutę horizontaliai įstatykite
apatinę dalį ir įsitikinkite, ar apatiniai
tvirtinimai tinkamai įsistatė.
-

P
aspauskite dangtelį į priekį.
-

U
ždarykite smulkių daiktų dėžutę
įsitikindami, kad už dėžutės esančios
spyruoklės yra viršuje.
Saugiklių blokelis B
8
Praktinė informacija

212
C5_lt_Chap08_information_ed01-2014
Saugiklių blokelis A
Saugiklių dėžutė B
Saugiklio Nr.Laidumas Paskirtis
G29 -Nenaudojamas
G30 5
AŠildomi veidrodžiai
G31 5
AApšviestumo ir lietaus jutiklis
G32 5
ANeprisegto saugos diržo signalinė lemputė
G33 5
AElektrochrominiai veidrodžiai
G34 20
AStogo užuolaida (sedano)
G35 5
AKeleivio durelių apšvietimas - Keleivio pusės išorinio veidrodžio reguliavimas
G36 30
AElektrinis bagažinės dangtis ("Tourer")
G37 20
APriekinių sėdynių šildymas
G38 30
AElektra valdoma vairuotojo sėdynė
G39 30
AElektra valdoma keleivio sėdynė - HiFi stiprintuvas
G40 3
APriekabos apšvietimo valdymo bloko maitinimas
Saugiklio Nr. Laidumas Paskirtis
G36 15


AAutomatinė 6
pavarų dėžė
5
AAutomatinė 4
pavarų dėžė
G37 10
ADienos šviesos - Diagnostikos lizdas
G38 3
ACDS/ASR
G39 10
AHidraulinė pakaba
G40 3
ASTOP jungiklis
Praktinė informacija

213
C5_lt_Chap08_information_ed01-2014
Saugiklių dėžutė C
Saugiklio Nr.Laidumas Paskirtis
F1 15


AGalinis valytuvas ("Tourer")
F2 30
APaprasto užrakto ir superužrakto relė
F3 5
AOro pagalvės
F4 10
AAutomatinė pavarų dėžė, autonominio šildymo blokas (Dyzelis), elektrochrominiai veidrodžiai
F5 30
APriekiniai stiklų kėlikliai, stoglangis, keleivio durelių apšvietimas, keleivio pusės išorinio veidrodžio reguliavimas
F6 30
AGaliniai stiklų kėlikliai
F7 5
A
Ant skydelio nuo saulės esančio veidrodžio apšvietimas, daiktadėžės apšvietimas, plafonai, nešiojamasis šviestuvas ("Tourer")
F820 ARadijas, CD keitiklis, valdymo mygtukai ant vairo, displėjus, padangų slėgio kontrolė, elektrinio bagažinės gaubto
procesorius
F9 30
ACigarečių žiebtuvėlis, 12
V elektros lizdas priekyje
F10 15


ASirena, jungikliai ant vairo, apšvietimo ir valytuvų jungikliai
F11 15


AUždegimo spynelė (silpnos srovės)
F12 15


A
Elektra valdoma vairuotojo sėdynė, prietaisų skydelis, neprisegto saugos diržo signalinės lemputės, oro kondicionieriaus valdymas
F135 AVariklio valdymo blokelis, hidraulinės pakabos siurblio maitinimo atjungimo relė, oro pagalvių procesoriaus
maitinimas
F14 15


AApšviestumo ir lietaus jutiklis, pastatymo pagalba, elektra valdoma keleivio sėdynė, prikabinimo įtaiso valdymo
blokas, HiFi stiprintuvo procesorius, laisvų rankų įranga, nukrypimo nuo kelio juostos įspėjimo sistema
F15 30
APaprasto užrakto ir superužrakto relė
F17 40
AŠildomas galinis stiklas, išorinių veidrodžių šildymas
FSH SHUNT
sH

U N
t
pa
Rk
8
Praktinė informacija

214
C5_lt_Chap08_information_ed01-2014
Saugikliai variklio skyriuje
Saugiklių vieta
F Atsukite 1/4 apsukimo kiekvieną varžtą.
F N uimkite dangtelį.
F

P
akeiskite saugiklį. Saugiklio Nr.
Laidumas Paskirtis
F1 20 A
Variklio valdymo blokelis
F2 15

A
Garsinis signalas
F3 10 A
Priekinio stiklo apiplovimo siurblys
F4 10 A
Žibintų apiplovimo siurblys
F5 15

A
Elektrinės pavaros
F6 10 A
Oro srauto matuoklis, kryptiniai šviesų žibintai, diagnostikos lizdas
F7 10 A
Automatinės pavarų dėžės svirties blokavimas, vairo
stiprintuvas
F8 25 A
Starteris
F9 10 A
Sankabos jungiklis, STOP jungiklis
F10 30
AElektrinės pavaros
F11 40
AOro kondicionieriaus ventiliatorius
F12 30
ALangų valytuvai
F13 40
AElektroninio valdymo bloko maitinimas (+ po kontakto)
F14 30
A-
F15 10
ATolimų jų šviesų dešinės pusės žibintas
F16 10
ATolimų jų šviesų kairės pusės žibintas
F17 15


AArtimų jų šviesų dešinės pusės žibintas
F18 15


AArtimų jų šviesų kairės pusės žibintas
F19 1
5 AElektrinės pavaros
F20 10
AElektrinės pavaros
F21 5
AElektrinės pavaros
Po patikrinimo gerai uždar ykite
dangtelį, kad saugiklių dėžutė būtų
sandari.
Papildomos apsaugos MAXI
saugiklius galima keisti tik CITROËN

tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje .
Saugiklių lentelė
Praktinė informacija

215
C5_lt_Chap08_information_ed01-2014
Saugiklių lentelė
Saugiklio Nr.Laidumas Paskirtis
F6 25
A12
V elektros lizdas gale (didžiausias galingumas: 100 W)
F7 15


ARūko žibintai
F8 20
APapildomas autonominis šildymas (dyzelio)
F9 30
AElektrinis stovėjimo stabdys
8
Praktinė informacija

216
C5_lt_Chap08_information_ed01-2014
Akumuliatorius
Priėjimas prie akumuliatoriaus
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti akumuliatorių:
F
a
tidarykite gaubtą patraukdami vidinę
rankenėlę, po to išorinę,
F

p
ritvirtinkite gaubto atramą,
F

n
uimkite plastikinį dangtelį, kad
pasiektumėte abu gnybtus,
F

n
orėdami išimti akumuliatorių, jei reikia,
atkabinkite saugiklių blokelį.
Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą,
ši etiketė rodo, kad naudojamas 12

V
švininis akumuliatorius yra išskirtinės
technologijos ir parametrų, tad prireikus
pakeisti ar atjungti jį reikia kreiptis į
CITROËN atstovybę arba kvalifikuotą
remonto dirbtuvę.
Iš naujo uždėjus akumuliatorių "Stop
& Start" sistema ims veikti tik po tam
tikro automobilio stovėjimo laiko, kurio
trukmė priklauso nuo oro sąlygų ir
nuo akumuliatoriaus įkrovos būklės
(maždaug iki 8

valandų).
Aprašoma, kaip atnaujinti akumuliatoriaus įkrovą arba užvesti variklį prijungus kitą akumuliatorių.
Praktinė informacija

217
C5_lt_Chap08_information_ed01-2014
Prijungus akumuliatorių
Kaskart iš naujo prijungę akumuliatorių
į junkite uždegimo kontaktą ir prieš
užvesdami 1 minutę palaukite, kol
įsijungs automobilio elektroninės
sistemos. Vis dėlto jeigu po tokios
procedūros išlieka silpnų sutrikimų,
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Pasiskaitę atitinkamus skyrius jūs galite
patys atlikti šių sistemų grąžinimą į
pradžią:
-

r
akto su nuotoliniu valdymu,
-
pan

oraminio stogo užtamsinimo
užuolaidėlės,
-

a
utomobilio navigacijos sistemos
GPS.
Automobilio užvedimas
prijungus kitą akumuliatorių
F Prijunkite raudoną jį kabelį prie išsikrovusio
akumuliatoriaus gnybto (+) A , po to prie
pagalbinio akumuliatoriaus gnybto (+) B.
F

P
rijunkite vieną žaliojo arba juodojo kabelio
galą prie pagalbinio akumuliatoriaus gnybto
(-) B.
F

P
rijunkite kitą žaliojo arba juodojo kabelio
galą prie užvedamojo automobilio korpuso
C .
F

Į
junkite starterį ir užveskite variklį,
F

P
alaukite, kol variklis ims veikti tuščią ja
eiga, ir atjunkite kabelius.
Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
F Atjunkite automobilio akumuliatorių.
F L aikykitės įkroviklio gamintojų duotos
naudojimo instrukcijos.
F

I
š naujo prijunkite akumuliatorių pradėdami
gnybtu (-).
F

P
atikrinkite gnybtų ir laidų antgalių
švarumą. Jei jie padengti sulfatu
(balkšvomis arba žalsvomis apnašomis),
nuimkite ir nuvalykite juos. Norint įkrauti automobilio su
"Stop & Start" sistema akumuliatorių jo
nereikia atjungti.
Prieš akumuliatoriaus
atjungimą
Prieš atjungdami akumuliatorių
turite palaukti 2
minutes po kontakto
išjungimo.
Prieš atjungdami akumuliatorių
uždarykite stiklus ir duris.
8
Praktinė informacija

218
C5_lt_Chap08_information_ed01-2014
Kai kurios funkcijos neveikia, kol
akumuliatorius nėra įkrautas iki
pakankamo įkrovos lygio.
Prieš imdamiesi veiksmų su
akumuliatoriumi, apsaugokite akis ir
veidą.
Bet kokie veiksmai su akumuliatoriumi
turi būti atliekami gerai vėdinamoje
vietoje ir toli nuo atviros liepsnos ir
kibirkščių šaltinių, kad nekiltų sprogimo
arba gaisro pavojus.
Nebandykite įkrauti sušalusio
akumuliatoriaus; iš pradžių reikia
jį atšildyti, kad nekiltų sprogimo
pavojus. Jei akumuliatorius buvo
sušalęs, patikrinkite jį CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje, kur jis bus patikrintas, ar
vidinės dalys nėra pažeistos ir ar nėra
įtrūkęs korpusas, dėl ko galėtų ištekėti
nuodinga ir koroziją kelianti rūgštis.
Nesukeiskite vietomis polių ir naudokite
tiktai 12

V įkroviklį.
Neatjunkite laidų antgalių, kol variklis
veikia.
Neįkraukite akumuliatoriaus neatjungę
laidų.
Pabaigę procedūrą nusiplaukite rankas.
Automobiliui stovint ilgiau kaip mėnesį
akumuliatorių patartina atjungti.
Akumuliatoriuje yra nuodingų medžiagų,
tokių kaip sieros rūgštis ir švinas. Šios
medžiagos turi būti pašalintos pagal
įstatymais numatytą tvarką ir jokiu būdu
neturi būti išmestos kartu su buitinėmis
atliekomis.
Panaudotus akumuliatorius ir elementus
pristatykite į tam skirtus surinkimo
punktus.
Jei jūsų automobilis turi automatizuotą
arba automatinę pavarų dėžę,
nestumkite jo norėdami užvesti variklį.
