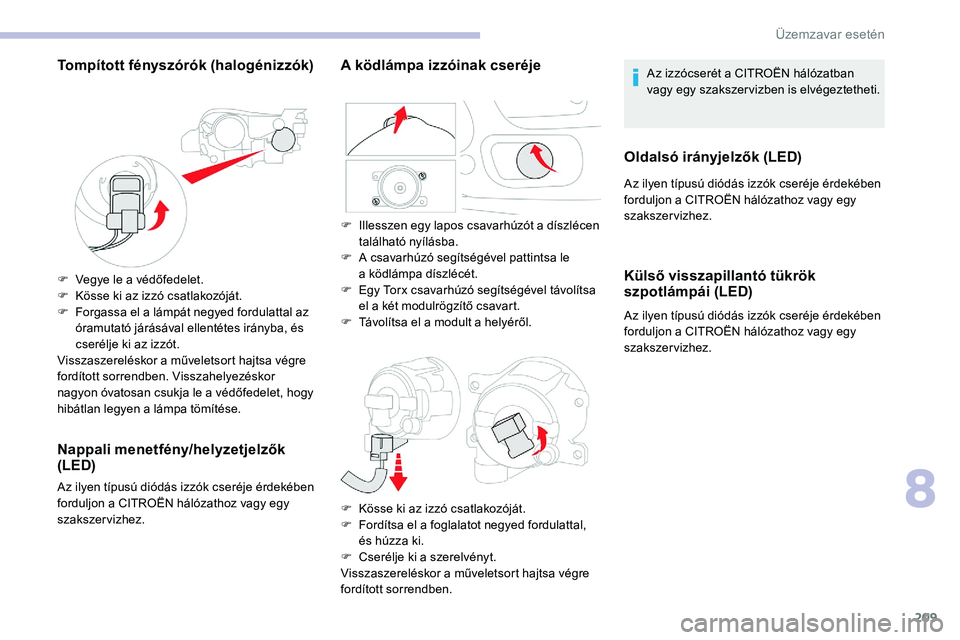

Tompított fényszórók (halogénizzók)
F Vegye le a védőfedelet.
F K össe ki az izzó csatlakozóját.
F

F
orgassa el a lámpát negyed fordulattal az
óramutató járásával ellentétes irányba, és
cserélje ki az izzót.
Visszaszereléskor a
műveletsort hajtsa végre
fordított sorrendben. Visszahelyezéskor
nagyon óvatosan csukja le a
védőfedelet, hogy
hibátlan legyen a
lámpa tömítése.
Nappali menetfény/helyzetjelzők
(LED)
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A ködlámpa izzóinak cseréjeAz izzócserét a CITROËN hálózatban
v agy egy szakszer vizben is elvégeztetheti.
Oldalsó irányjelzők (LED)
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Külső visszapillantó tükrök
szpotlámpái (LED)
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
F

I

llesszen egy lapos csavarhúzót a

díszlécen
található nyílásba.
F

A c

savarhúzó segítségével pattintsa le
a

ködlámpa díszlécét.
F

E

gy Torx csavarhúzó segítségével távolítsa
el a

két modulrögzítő csavart.
F
T
ávolítsa el a

modult a

helyéről.
F

K

össe ki az izzó csatlakozóját.
F

F

ordítsa el a

foglalatot negyed fordulattal,
és húzza ki.
F

C

serélje ki a

szerelvényt.
Visszaszereléskor a

műveletsort hajtsa végre
fordított sorrendben.
8
Üzemzavar esetén

210
Hátsó lámpák
1.Féklámpák (LED).
2. Helyzetjelzők (LED).
3. Irányjelzők (W Y21W).
4. Tolatólámpák (W16W).
5. Ködlámpák (P21W)
Irányjelzők (hátul, oldalt)
F Nyissa ki a csomagtérajtót, és pattintsa le
a megfelelő oldali takarófedelet.
F

T
ávolítsa el a lámpát rögzítő csavart egy
10
m

m-es csillagkulccsal.
F

H
elyezzen egy rongyot alulra, hogy az
esetlegesen leeső csavaranya ne vesszen
el a
sár védőburkolatban.
F

C
savarja ki kézzel, és távolítsa el
a
lám

patest rögzítőanyáját.
F

P
attintsa ki a rögzítőkapcsot, és óvatosan
húzza ki a
lámpát. F

E
melje ki a lámpatestet kívülről, óvatosan
hátrafelé, majd felfelé húzva.
F
T
ávolítsa el a kábelcsövet a panelről.
F
F
ordítsa el negyed fordulattal a foglalatot,
és szükség esetén húzza ki egy univerzális
csipesszel.
F
V
egye ki az izzót, és cserélje ki.
Visszaszereléskor a műveletsort hajtsa végre
fordított sorrendben.
Tolatólámpák (a csomagtérajtón)
F Nyissa ki a csomagtérajtót, majd illesszen
egy lapos csavarhúzót a mélyedésbe
a
megfelelő oldali takarófedél
lepattintásához.
F

T
ávolítsa el a lámpát rögzítő csavart egy
10
m

m-es csillagkulccsal.
F

C
savarja ki kézzel, és távolítsa el
a
lám

patest rögzítőanyáját.
F

P
attintsa ki a rögzítőkapcsot, és óvatosan
húzza ki a
lámpát.
Üzemzavar esetén

211
Visszaszereléskor a műveletsort hajtsa végre
f ordított sorrendben.
Ködlámpák
Vigyázzon, hogy véletlenül se érjen
a kipufogódobhoz, ha nem sokkal
a
gyújtás levétele után cseréli ki az izzót,
mert megégetheti magát!
Középső féklámpa (LED)
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Rendszámtábla-világítás (W5W)
Belső világítás
Olvasólámpák
Első olvasólámpák
F Emelje ki a lámpatestet kívülről, óvatosan
hátrafelé húzva.
F

V
álassza le a lámpa csatlakozóját mindkét
oldalon benyomva.
F

F
ordítsa el a foglalatot negyed fordulattal,
és húzza ki.
F

V
egye ki az izzót, és cserélje ki.
Ezeket az izzókat a
hátsó lökhárító felől lehet
kicserélni:
F

n
yúljon be a lökhárító alá,
F

f
ordítsa el negyed fordulattal és vegye ki az
izzófoglalatot, F

f
ordítsa el negyed fordulattal az izzót, és
cserélje ki.
Visszaszereléskor a műveletsort hajtsa végre
fordított sorrendben.

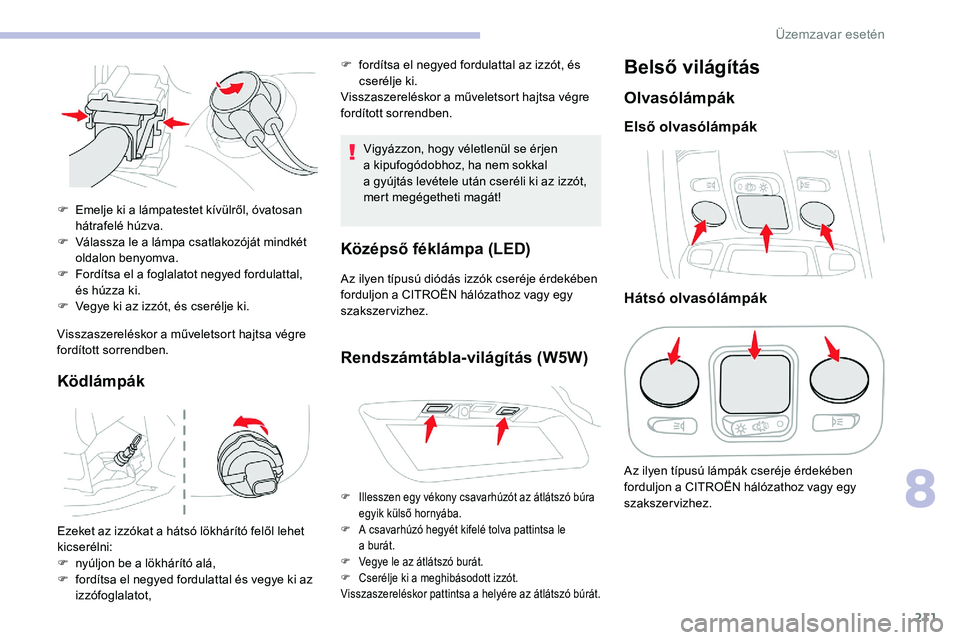

F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a
burát.
F

V
egye le az átlátszó burát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a
helyére az átlátszó búrát.
Hátsó olvasólámpák
Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
8
Üzemzavar esetén

212
Csomagtér-világítás (W5W)
F Kisméretű lapos csavarhúzó segítségével pattintsa fel a fedelet.
F

V
egye ki az izzót, és cserélje ki.
F

T
egye a helyére az egységet.
Biztosítékcsere
Hozzáférés a szerszámokhoz

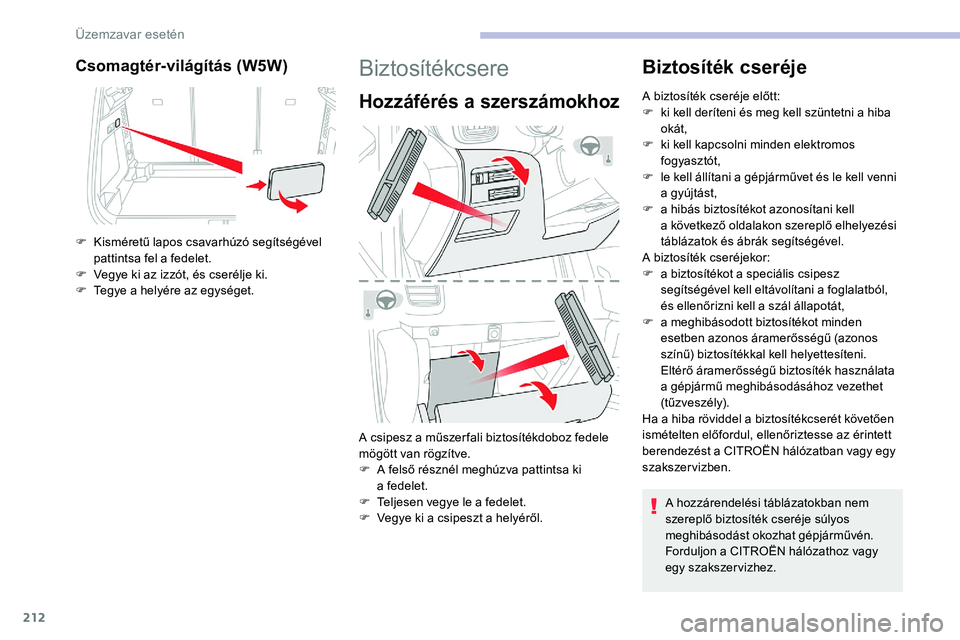

A csipesz a műszer fali biztosítékdoboz fedele
m ögött van rögzítve.
F

A f
első résznél meghúzva pattintsa ki
a
fedelet.
F

T
eljesen vegye le a fedelet.
F

V
egye ki a csipeszt a helyéről.
Biztosíték cseréje
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a
gyújtást,
F

a h
ibás biztosítékot azonosítani kell
a
következő oldalakon szereplő elhelyezési
táblázatok és ábrák segítségével.
A biztosíték cseréjekor:
F

a b
iztosítékot a speciális csipesz
segítségével kell eltávolítani a
foglalatból,
és ellenőrizni kell a
szál állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a
gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a
hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a
CITROËN hálózatban vagy egy
szakszervizben.
A hozzárendelési táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a
CITROËN hálózathoz vagy
egy szakszervizhez.
Üzemzavar esetén

213
Elektromos tartozékok beszerelése
Gépjárművének elektromos rendszerét a felszerelés
részét képező vagy opcionálisan beszerelhető
berendezések működtetésére méretezték.
Mielőtt más elektromos berendezéseket vagy
tartozékokat szerelne be az autóba, vegye fel
a
kapcsolatot egy CITROËN márkakereskedővel
vagy egy szakszer vizlel.
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a
nem a CITROËN által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért,
különösen, ha a
csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a
10 milliampert.

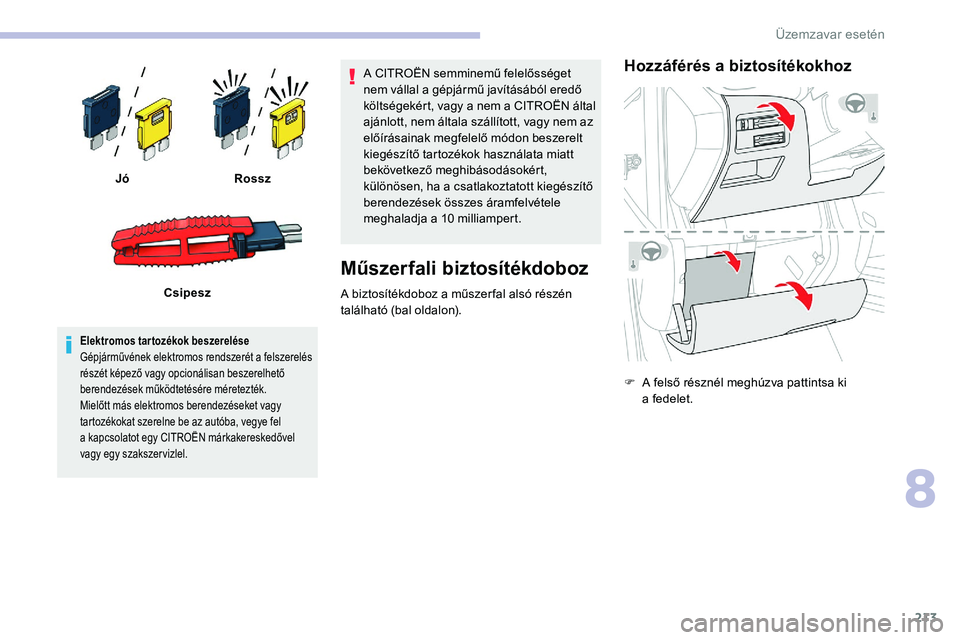

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
t alálható (bal oldalon).
Hozzáférés a biztosítékokhoz
F A felső résznél meghúzva pattintsa ki
a fedelet.
Jó
Rossz
Csipesz
8
Üzemzavar esetén

214

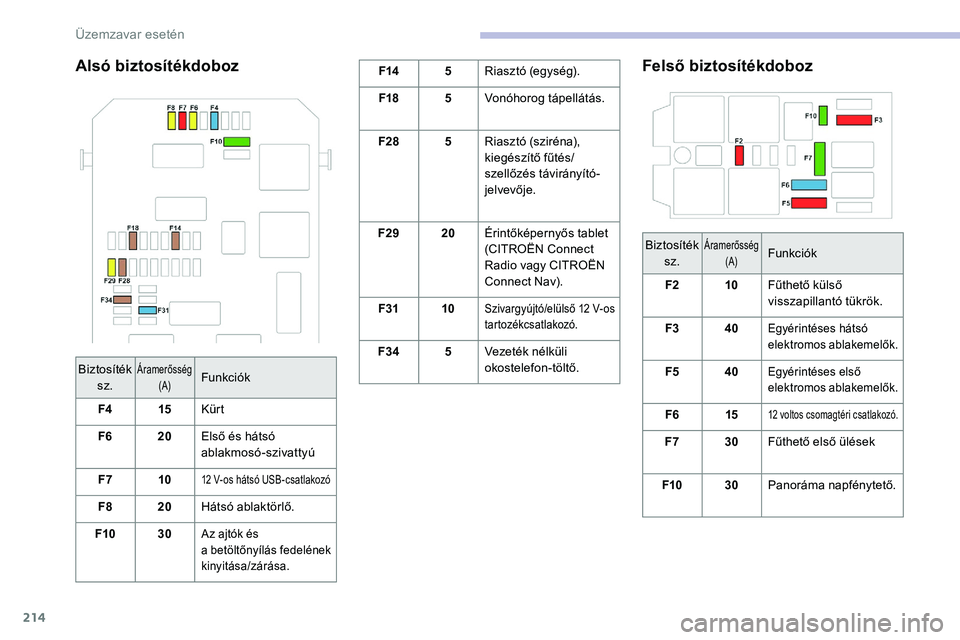

Alsó biztosítékdobozF145Riasztó (egység).
F18 5Vonóhorog tápellátás.
F28 5Riasztó (sziréna),
kiegészítő fűtés/
szellőzés távirányító-
jelvevője.
F29 20Érintőképernyős tablet
(CITROËN Connect
Radio vagy CITROËN
Connect Nav).
F31 10
Szivargyújtó/elülső 12 V -os
tartozékcsatlakozó.
F34 5Vezeték nélküli
okostelefon-töltő.
Felső biztosítékdoboz
Biztosíték
sz.Áramerősség (A)Funkciók
F2 10Fűthető külső
visszapillantó tükrök.
F3 40
Egyérintéses hátsó
elektromos ablakemelők.
F540Egyérintéses első
elektromos ablakemelők.
F6 1512 voltos csomagtéri csatlakozó.
F730Fűthető első ülések
F10 30Panoráma napfénytető.
Biztosíték
sz.
Áramerősség (A)Funkciók
F4 15Kürt
F6 20Első és hátsó
ablakmosó-szivattyú
F7 10
12 V-os hátsó USB-csatlakozó
F820Hátsó ablaktörlő.
F10 30
Az ajtók és
a
betöltőnyílás fedelének
kinyitása/zárása.
Üzemzavar esetén

215
Biztosíték sz.Áramerősség (A)Funkciók
F1 40Légkondicionáló
ventilátorának motorja.
F16 20Fűthető szélvédő
F18 10
Jobb oldali távolsági fényszóró.
F19 10Bal oldali távolsági fényszóró.
F24 40Vonóhorog tápellátás.
F26 25Első ködfényszórók.
12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy
a
motor másik akkumulátorról történő
indításakor az alábbi eljárást kell alkalmazni.
Ólom-sav indítóakkumulátorok
Az akkumulátorok mérgező anyagokat, többek
között kénsavat és ólmot tartalmaznak.
Ártalmatlanításukra kizárólag a
tör vényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a
háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a
célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna, vegyen
fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol végezze.
A művelet befejezését követően alaposan
mosson kezet.
Hozzáférés az akkumulátorhoz
Az akkumulátor a motortérben található.

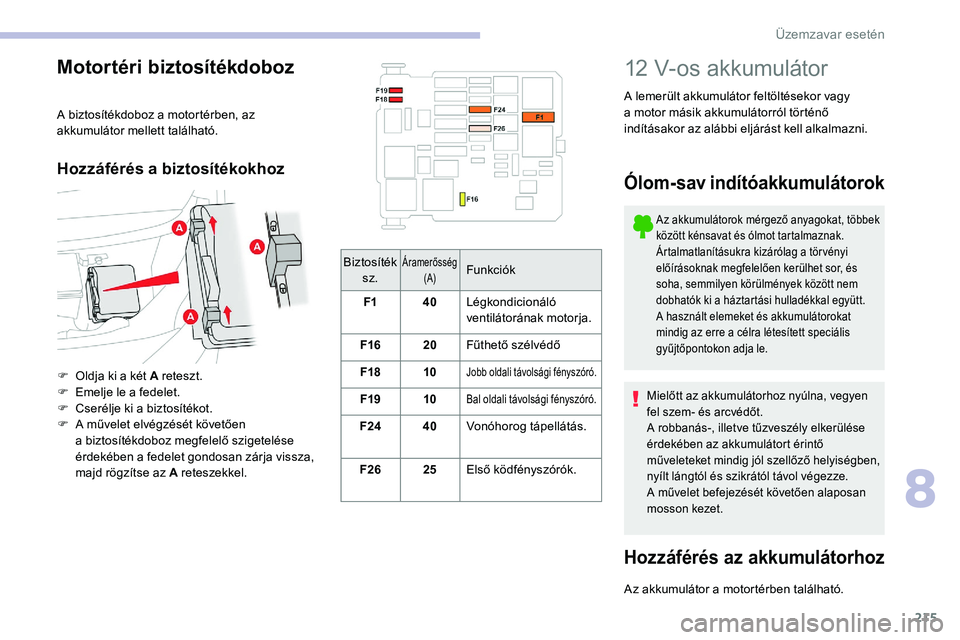

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
ak kumulátor mellett található.
Hozzáférés a biztosítékokhoz
F Oldja ki a két A reteszt.
F E melje le a fedelet.
F

C
serélje ki a biztosítékot.
F

A m
űvelet elvégzését követően
a
biztosítékdoboz megfelelő szigetelése
érdekében a
fedelet gondosan zárja vissza,
majd rögzítse az A reteszekkel.
8
Üzemzavar esetén

216
(+) Pozitív pólus.
Gyorsreteszes saruval látták el.
(–) Negatív pólus.
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, az akkumulátor mellett egy
kihelyezett testpont található.
Indítás másik akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
m otor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és segédkábelek, illetve egy

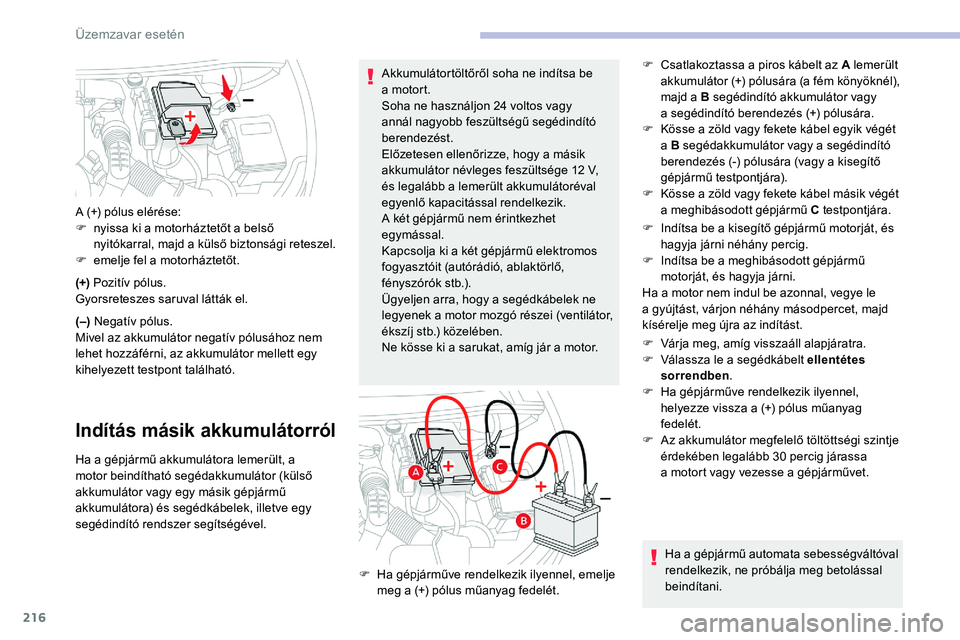

segédindító rendszer segítségével. A (+) pólus elérése:
F

n
yissa ki a motorháztetőt a belső
nyitókarral, majd a

külső biztonsági reteszel.
F
e
melje fel a motorháztetőt.
Akkumulátortöltőről soha ne indítsa be
a motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a másik
akkumulátor névleges feszültsége 12 V,
és legalább a lemerült akkumulátoréval
egyenlő kapacitással rendelkezik.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a két gépjármű elektromos
fogyasztóit (autórádió, ablaktörlő,
fényszórók stb.).
Ügyeljen arra, hogy a segédkábelek ne
legyenek a motor mozgó részei (ventilátor,
ékszíj stb.) közelében.
Ne kösse ki a sarukat, amíg jár a motor.F
C
satlakoztassa a piros kábelt az A lemerült
akkumulátor (+) pólusára (a fém könyöknél),
majd a B segédindító akkumulátor vagy
a segédindító berendezés (+) pólusára.
F
K
össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor vagy a segédindító
berendezés (-) pólusára (vagy a kisegítő
gépjármű testpontjára).
F
K
össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára.
F
H
a gépjárműve rendelkezik ilyennel, emelje
meg a (+) pólus műanyag fedelét. F

I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F
I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le
a gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
F
V
árja meg, amíg visszaáll alapjáratra.
F
V
álassza le a segédkábelt ellentétes
sorrendben .
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
F
A
z akkumulátor megfelelő töltöttségi szintje
érdekében legalább 30 percig járassa
a motort vagy vezesse a gépjárművet.
Ha a

g
épjármű automata sebességváltóval
rendelkezik, ne próbálja meg betolással
beindítani.
Üzemzavar esetén

217
Akkumulátor feltöltése
akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Néha az akkumulátor feltöltésére is szükség
lehet:
-
h
a a járművet főleg rövid utakra használja,
-

h
a több hétig egyhuzamban nem használta
az autóját.
Forduljon egy CITROËN márkakereskedéshez
vagy egy szakszer vizhez.
Ha saját maga szeretné feltölteni gépjárműve
akkumulátorát, ezt kizárólag 12 V névleges
feszültségű ólomsavas akkumulátorhoz való
akkumulátortöltővel tegye.
Kövesse a töltő gyártójának használati
u tasításait.
Ne cserélje fel a
polaritást.
A töltéshez nem kell leválasztani az
akkumulátort.
F Vegye le a gyújtást.
F K apcsolja ki az összes elektromos fogyasztót
(autórádió, fényszórók, ablaktörlő stb.).Soha ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott,
ellenőriztesse CITROËN márkaszervizben
vagy szakszer vizben, hogy nem sérültek-e
meg a
belső alkotórészek, és a háza nem
repedt-e meg, mert az mérgező és erősen
maró sav szivárgásához vezethet.
Egyes funkciók (pl. a Stop&Start) csak az
akkumulátor megfelelő töltöttségi szintje
esetén állnak rendelkezésre.
Az akkumulátor leválasztása
F A szikrázás elkerülése érdekében a kábelek
csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt (B ).
F

E
llenőrizze a töltő kábeleinek az állapotát.
F

H
a gépjárműve rendelkezik ilyennel, emelje
meg a (+) pólus műanyag fedelét.
F

A
z alábbi sorrendben csatlakoztassa a töltő
( B ) kábeleit:
-

c
satlakoztassa a piros színű (+) kábelt az
akkumulátor ( A) (+) pólusára,
-

c
satlakoztassa a fekete színű (–) kábelt
a
gépjármű testpontjára ( C).
F

A t
öltési művelet befejezését követően
kapcsolja ki a
töltőt (B), mielőtt leválasztja
a
kábeleket az akkumulátorról ( A). Ha a
gépjárművet tartósan nem használja,
a motor indításához szükséges töltésszint
megőrzése érdekében javasolt leválasztani az
akkumulátort.
Mielőtt hozzákezdene az akkumulátor
leválasztásához:
F

c
sukja be az összes nyílászárót (ajtók,
csomagtérajtó, ablakok, tető),
F

k
apcsolja ki az összes elektromos
fogyasztót (autórádió, ablaktörlő, fényszórók
s t b.),
8
Üzemzavar esetén

218
F kapcsolja ki a gyújtást, és várjon 4 percet.
Az akkumulátorhoz való hozzáférést követően
kösse le a (+) pólust.

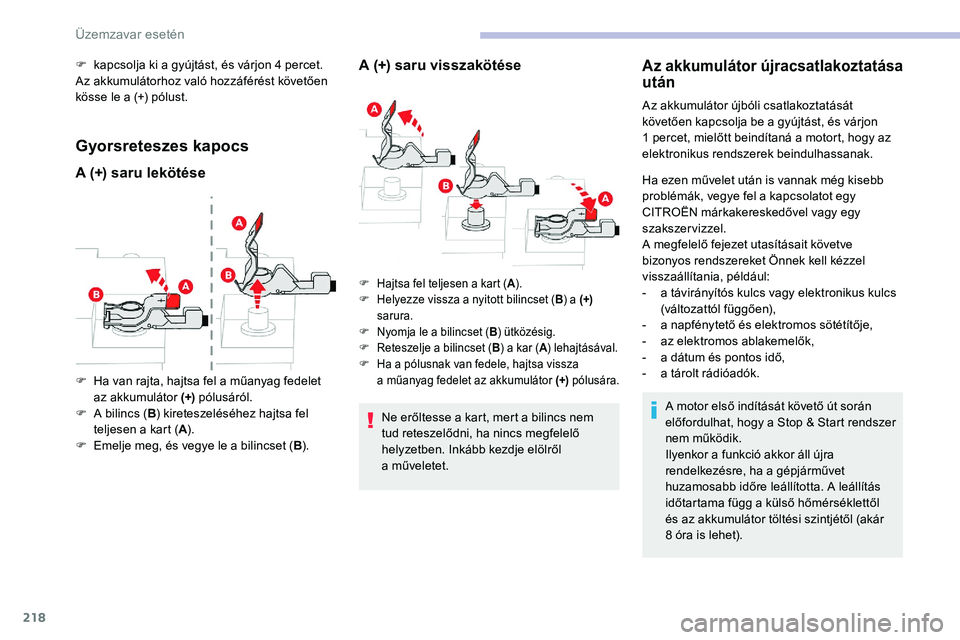

Gyorsreteszes kapocs
A (+) saru lekötése A (+) saru visszakötése
Ne erőltesse a kart, mert a bilincs nem
t ud reteszelődni, ha nincs megfelelő
helyzetben. Inkább kezdje elölről
a
műveletet.
Az akkumulátor újracsatlakoztatása
után
F Ha van rajta, hajtsa fel a műanyag fedelet
az akkumulátor (+) pólusáról.
F

A b
ilincs (B) kireteszeléséhez hajtsa fel
teljesen a
kart (A).
F

E
melje meg, és vegye le a bilincset (B).
F Hajtsa fel teljesen a kart (A).
F H elyezze vissza a nyitott bilincset (B) a (+)
sarura.
F

N
yomja le a bilincset (B) ütközésig.
F

R
eteszelje a bilincset (B) a kar ( A) lehajtásával.
F

H
a a pólusnak van fedele, hajtsa vissza
a

m
űanyag fedelet az akkumulátor (+) pólusára.
Az akkumulátor újbóli csatlakoztatását
követően kapcsolja be a
gyújtást, és várjon
1
percet, mielőtt beindítaná a motort, hogy az
elektronikus rendszerek beindulhassanak.
Ha ezen művelet után is vannak még kisebb
problémák, vegye fel a
kapcsolatot egy
CITROËN márkakereskedővel vagy egy
szakszervizzel.
A megfelelő fejezet utasításait követve
bizonyos rendszereket Önnek kell kézzel
visszaállítania, például:
-

a t
ávirányítós kulcs vagy elektronikus kulcs
(változattól függően),
-

a n
apfénytető és elektromos sötétítője,
-

a
z elektromos ablakemelők,
-

a d
átum és pontos idő,
-

a t
árolt rádióadók.
A motor első indítását követő út során
előfordulhat, hogy a
Stop & Start rendszer
nem működik.
Ilyenkor a
funkció akkor áll újra
rendelkezésre, ha a
gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a
külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár
8
óra is lehet).
Üzemzavar esetén
