CITROEN C5 AIRCROSS 2022 Libretti Di Uso E manutenzione (in Italian)

159
Guida
6La manovra di parcheggio assistito è in
corso.
7► Senza superare la velocità di 7 km/h,
seguire le istruzioni e gli avvisi del
sistema "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
Alla fine della manovra, la spia di funzionamento si spegne sul quadro
strumenti, accompagnata da un messaggio e da
un segnale acustico.
Il sistema è disattivato: è possibile riprendere il
controllo.
Durante una manovra di parcheggio "a
pettine", il sistema Park Assist viene
disattivato automaticamente non appena la
parte posteriore del veicolo si avvicina a
meno di 50
cm da un ostacolo.
Assistenza nelle manovre di uscita da un parcheggio "in
parallelo"
► Per uscire da un parcheggio "in parallelo",
avviare il motore.
► A veicolo fermo, selezionare " Park
Assist" nel menu Illumin esterna/
Veicolo del display touch screen per attivare la
funzione.
Con un quadro strumenti digitale, questa
spia si accende sul quadro strumenti per
confermare l'attivazione della funzione.
► Premere " Uscita da Manovra" sul
display touch screen.
► Azionare l'indicatore di direzione verso
il lato d'uscita scelto.
► Inserire la retromarcia o la
prima e rilasciare il volante.
La manovra di parcheggio assistito è in
corso.
5► Senza superare la velocità di 5 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze della
funzione "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
La manovra è terminata quando l'assale
anteriore è fuori dal parcheggio.
Alla fine della manovra, la spia di funzionamento si spegne sul quadro
strumenti, accompagnata da un messaggio e da
un segnale acustico.
Il sistema è disattivato: è possibile riprendere il
controllo.
Disattivazione
Il sistema si disattiva tramite il menu Illumin
esterna/V eicolo del display touch screen.
Il sistema si disattiva automaticamente:
–

all'inserimento del contatto;
–


se il motore si spegne;
–


se la cintura di sicurezza del guidatore è
sganciata;
–


all'apertura della porta del guidatore;
– se non viene effettuata nessuna manovra
entro 5 minuti dalla selezione del tipo di
manovra;
–

dopo un immobilizzo prolungato del veicolo
durante la manovra;
–


se si attiva l'antipattinamento delle ruote
(ASR);
–


se la velocità del veicolo supera la soglia
autorizzata;
–


quando il guidatore interrompe la rotazione del
volante;
–


dopo 4 cicli di manovra;
–


se una delle ruote anteriori incontra un
ostacolo.
La spia di funzionamento sul quadro strumenti si
spegne e appare un messaggio accompagnato
da un segnale acustico.
Il guidatore deve riprende il controllo dello sterzo
del veicolo.
Se il sistema viene disattivato durante
una manovra, il guidatore deve riattivarlo
per ripetere la misura in corso.
Disattivazione
Il sistema si disattiva automaticamente:
– in caso di traino di un rimorchio, collegato
elettricamente;
–

se la porta del guidatore è aperta;
–


se la velocità del veicolo è superiore a 70
km/h.

160
Guida
Per disattivare il sistema per un periodo
prolungato, rivolgersi alla Rete CITROËN o ad
un riparatore qualificato.
Anomalie
Quando la funzione non è attiva, questa
spia (su un veicolo con quadro strumenti
di tipo 2) lampeggia brevemente e/o viene
emesso un segnale acustico per indicare
un'anomalia del sistema.
Se l'anomalia si verifica mentre il sistema è in
uso, la spia si spegne.
In caso di anomalia, far verificare il sistema dalla
Rete CITROËN o da un riparatore qualificato.
In caso di anomalia del servosterzo,
questa spia viene visualizzata sul quadro
strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
CITROËN o un riparatore qualificato.

sceglie


CON I LUBRIFICANTI TOTAL QUARTZ
UN PIENO DI
FIDUCIA
Da oltre 50 anni, T
dei valori comuni: l\222eccellenza, la creativit\340 e
l\222innovazione tecnologica.
\310 con questo spirito che T
gamma di lubri\037canti T
motori dei veicoli CITRO\313N, per renderli sempre
pi\371 ef\037cienti in termini di consumo di carburante
e rispettosi dell\222ambiente.
T
prestazioni dei loro prodotti nel corso nelle
condizioni estreme di gare automobilistiche.
Scegliere i lubricanti TOTAL QUARTZ per la
manutenzione del proprio veicolo è garanzia
di durata e di prestazioni ottimali del motore.

162
Informazioni pratiche
Rifornimento
Ogni rabbocco di carburante deve essere in
quantità di almeno 10 litri per essere registrato
dall'indicatore livello carburante.
L'apertura dello sportellino può generare un
rumore causato dall'aspirazione dell'aria. Questa
depressione, del tutto normale, è provocata dalla
tenuta del circuito del carburante.
Il tappo del bocchettone è integrato nello
sportellino del serbatoio oppure si svita (secondo
la versione).
Per effettuare il rifornimento di carburante in
totale sicurezza:
► Spegnere il motore.






Compatibilità dei
carburanti

Carburanti conformi alla norma EN228
contenenti rispettivamente fino al 5% e fino al
10% di etanolo.

Carburanti Diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico di acidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante Diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali, puri o
diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischio di
danneggiamento del motore e del circuito del
carburante).
È autorizzato solo l'impiego di additivi per
carburanti conformi alla norma B715001
(benzina) o B715000 (Diesel).
Diesel alle basse
temperature
A temperature inferiori a 0°C, la formazione
di paraffina nei carburanti Diesel di tipo
estivo potrebbe non consentire il corretto
funzionamento del motore. In queste condizioni
di temperatura, utilizzare dei carburanti Diesel
invernali e tenere il serbatoio sempre pieno per
oltre il 50%.
A temperature inferiori a -15°C, per evitare
problemi di avviamento, si consiglia di
parcheggiare il veicolo in un luogo riparato
(garage riscaldato).
Viaggi all'estero
Alcuni carburanti potrebbero danneggiare il
motore del vostro veicolo.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe essere
obbligatorio l'utilizzo di un tipo di carburante
particolare (indice di ottani specifico, marchi
specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Rifornimento
Capacità del serbatoio: 53 litri circa (benzina
o Diesel) o 43 litri (ibrido ricaricabile).
Livello di riserva: 6 litri circa.
Livello minimo carburante
/2
1 1Quando viene raggiunto il livello
minimo carburante, questa spia si
accende sul quadro strumenti, accompagnata
dalla visualizzazione di un messaggio e da un
segnale acustico. Alla prima accensione della
spia, restano circa 6 litri di carburante nel
serbatoio.
Fino al rifornimento con una quantità sufficiente
di carburante, questa spia compare a ogni
inserimento del contatto, accompagnata da un
messaggio e da un segnale acustico. Durante la
guida, questo messaggio e un segnale acustico
vengono ripetuti con frequenza crescente man
mano che il livello di carburante si avvicina a 0.
Effettuare immediatamente un rifornimento per
evitare di restare senza carburante.
Per ulteriori informazioni sulla Mancanza
di carburante (Diesel), leggere la sezione
corrispondente.
Una piccola freccia vicino alla spia indica
il lato del veicolo su cui si trova lo
sportellino serbatoio carburante.
Stop & Start
Non effettuare mai rifornimenti di
carburante con il motore in modalità STOP;
interrompere tassativamente il contatto
tramite il pulsante.

163
Informazioni pratiche

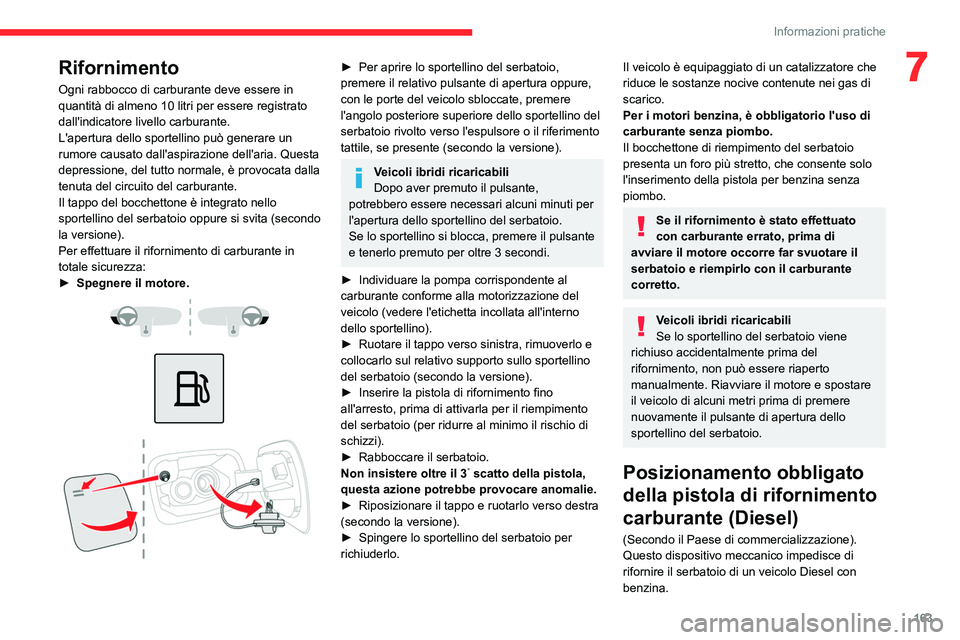

7Rifornimento
Ogni rabbocco di carburante deve essere in
quantità di almeno 10 litri per essere registrato
dall'indicatore livello carburante.
L'apertura dello sportellino può generare un
rumore causato dall'aspirazione dell'aria. Questa
depressione, del tutto normale, è provocata dalla
tenuta del circuito del carburante.
Il tappo del bocchettone è integrato nello
sportellino del serbatoio oppure si svita (secondo
la versione).
Per effettuare il rifornimento di carburante in
totale sicurezza:
►
Spegnere il motore.





► Per aprire lo sportellino del serbatoio,
premere il relativo pulsante di apertura oppure,
con le porte del veicolo sbloccate, premere
l'angolo posteriore superiore dello sportellino del
serbatoio rivolto verso l'espulsore o il riferimento
tattile, se presente (secondo la versione).
Veicoli ibridi ricaricabili
Dopo aver premuto il pulsante,
potrebbero essere necessari alcuni minuti per
l'apertura dello sportellino del serbatoio.
Se lo sportellino si blocca, premere il pulsante
e tenerlo premuto per oltre 3
secondi.
►

Individuare la pompa corrispondente al
carburante conforme alla motorizzazione del
veicolo (vedere l'etichetta incollata all'interno
dello sportellino).
►


Ruotare il tappo verso sinistra, rimuoverlo e
collocarlo sul relativo supporto sullo sportellino
del serbatoio (secondo la versione).
►


Inserire la pistola di rifornimento fino
all'arresto, prima di attivarla per il riempimento
del serbatoio (per ridurre al minimo il rischio di
schizzi).
►


Rabboccare il serbatoio.
Non insistere oltre il 3° scatto della pistola,
questa azione potrebbe provocare anomalie.
►

Riposizionare il tappo e ruotarlo verso destra
(secondo la versione).
►


Spingere


lo sportellino del serbatoio per
richiuderlo.
Il veicolo è equipaggiato di un catalizzatore che
riduce le sostanze nocive contenute nei gas di
scarico.
Per i motori benzina, è obbligatorio l'uso di
carburante senza piombo.
Il bocchettone di riempimento del serbatoio
presenta un foro più stretto, che consente solo
l'inserimento della pistola per benzina senza
piombo.
Se il rifornimento è stato effettuato
con carburante errato, prima di
avviare il motore occorre far svuotare il
serbatoio e riempirlo con il carburante
corretto.
Veicoli ibridi ricaricabili
Se lo sportellino del serbatoio viene
richiuso accidentalmente prima del
rifornimento, non può essere riaperto
manualmente. Riavviare il motore e spostare
il veicolo di alcuni metri prima di premere
nuovamente il pulsante di apertura dello
sportellino del serbatoio.

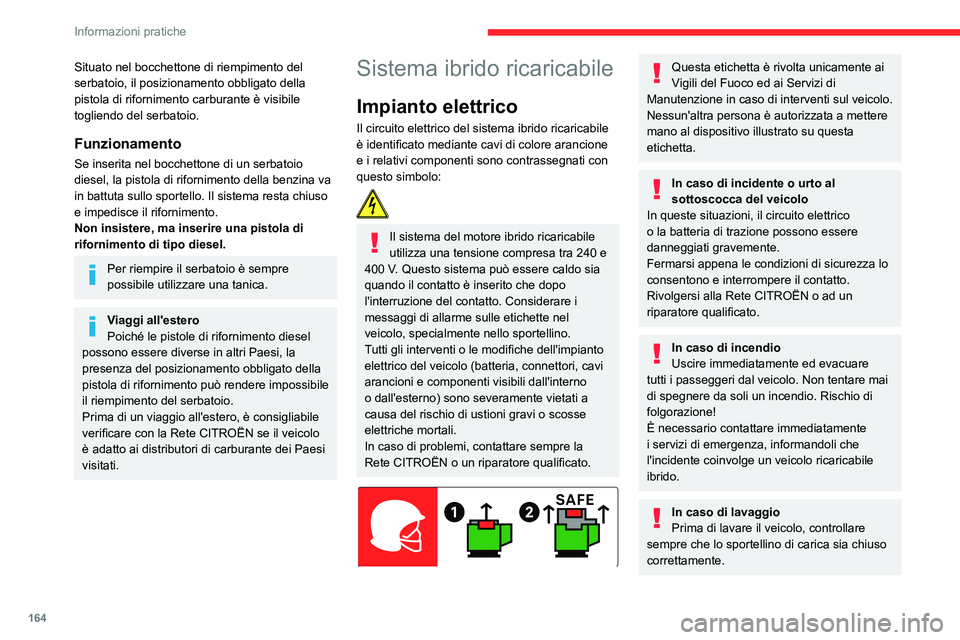

Posizionamento obbligato
della pistola di rifornimento
carburante (Diesel)
(Secondo il Paese di commercializzazione).
Questo dispositivo meccanico impedisce di
rifornire il serbatoio di un veicolo Diesel con
benzina.

164
Informazioni pratiche
Non lavare il veicolo durante la carica della
batteria.
Lavaggio ad alta pressione
Per evitare di danneggiare i componenti
elettrici, è vietato utilizzare il lavaggio ad
alta pressione per pulire il vano anteriore o il
sottoscocca del veicolo.
Il lavaggio della carrozzeria non deve
avvenire mediante lancia con pressione
superiore a 80 bar.
Non lasciare mai entrare acqua o polvere
nel connettore o nella pistola di carica.
Rischio di folgorazione o incendio!
Non collegare/scollegare mai la pistola di
carica o il cavo con le mani bagnate. Rischio
di folgorazione!
Batteria di trazione
La batteria di trazione Li-ion (ioni di litio)
accumula l'energia elettrica necessaria per la
propulsione del veicolo.
È situata sotto i sedili posteriori.
L'autonomia della batteria di trazione varia
secondo il tipo di guida, il percorso, l'utilizzo
dell'equipaggiamento di confort termico e
l'invecchiamento dei suoi componenti.
L'invecchiamento della batteria di
trazione dipende da diversi fattori, come
Situato nel bocchettone di riempimento del
serbatoio, il posizionamento obbligato della
pistola di rifornimento carburante è visibile
togliendo del serbatoio.
Funzionamento
Se inserita nel bocchettone di un serbatoio
diesel, la pistola di rifornimento della benzina va
in battuta sullo sportello. Il sistema resta chiuso
e impedisce il rifornimento.
Non insistere, ma inserire una pistola di
rifornimento di tipo diesel.
Per riempire il serbatoio è sempre
possibile utilizzare una tanica.
Viaggi all'estero
Poiché le pistole di rifornimento diesel
possono essere diverse in altri Paesi, la
presenza del posizionamento obbligato della
pistola di rifornimento può rendere impossibile
il riempimento del serbatoio.
Prima di un viaggio all'estero, è consigliabile
verificare con la Rete CITROËN se il veicolo
è adatto ai distributori di carburante dei Paesi
visitati.
Sistema ibrido ricaricabile
Impianto elettrico
Il circuito elettrico del sistema ibrido ricaricabile
è identificato mediante cavi di colore arancione
e i relativi componenti sono contrassegnati con
questo simbolo:

Il sistema del motore ibrido ricaricabile
utilizza una tensione compresa tra 240 e
400

V. Questo sistema può essere caldo sia
quando il contatto è inserito che dopo
l'interruzione del contatto. Considerare i
messaggi di allarme sulle etichette nel
veicolo, specialmente nello sportellino.
Tutti gli interventi o le modifiche dell'impianto
elettrico del veicolo (batteria, connettori, cavi
arancioni e componenti visibili dall'interno
o dall'esterno) sono severamente vietati a
causa del rischio di ustioni gravi o scosse
elettriche mortali.
In caso di problemi, contattare sempre la
Rete CITROËN o un riparatore qualificato.


Questa etichetta è rivolta unicamente ai
Vigili del Fuoco ed ai Servizi di
Manutenzione in caso di interventi sul veicolo.
Nessun'altra persona è autorizzata a mettere
mano al dispositivo illustrato su questa
etichetta.
In caso di incidente o urto al
sottoscocca del veicolo
In queste situazioni, il circuito elettrico
o la batteria di trazione possono essere
danneggiati gravemente.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.
In caso di incendio
Uscire immediatamente ed evacuare
tutti i passeggeri dal veicolo. Non tentare mai
di

spegnere da soli un incendio. Rischio di
folgorazione!
È necessario contattare immediatamente
i servizi di emergenza, informandoli che
l'incidente coinvolge un veicolo ricaricabile
ibrido.
In caso di lavaggio
Prima di lavare il veicolo, controllare
sempre che lo sportellino di carica sia chiuso
correttamente.

165
Informazioni pratiche
7Non lavare il veicolo durante la carica della
batteria.
Lavaggio ad alta pressione
Per evitare di danneggiare i componenti
elettrici, è vietato utilizzare il lavaggio ad
alta pressione per pulire il vano anteriore o il
sottoscocca del veicolo.
Il lavaggio della carrozzeria non deve
avvenire mediante lancia con
pressione
superiore a 80 bar.
Non lasciare mai entrare acqua o polvere
nel connettore o nella pistola di carica.
Rischio di folgorazione o incendio!
Non collegare/scollegare mai la pistola di
carica o il cavo con le mani bagnate. Rischio
di folgorazione!
Batteria di trazione
La batteria di trazione Li-ion (ioni di litio)
accumula l'energia elettrica necessaria per la
propulsione del veicolo.
È situata sotto i sedili posteriori.
L'autonomia della batteria di trazione varia
secondo il tipo di guida, il percorso, l'utilizzo
dell'equipaggiamento di confort termico e
l'invecchiamento dei suoi componenti.
L'invecchiamento della batteria di
trazione dipende da diversi fattori, come
le condizioni climatiche e il chilometraggio
percorso.
In caso di danni alla batteria di
trazione
È severamente vietato intervenire
autonomamente sul veicolo.
Non toccare i liquidi provenienti dalla
batteria di trazione; in caso di contatto
di questi prodotti con la cute, sciacquare
abbondantemente con acqua e rivolgersi al
più presto ad un medico.
Sportellino di carica
Lo sportellino di carica è situato sul lato
posteriore sinistro del veicolo.


1. Pulsante d'attivazione della carica differita
2.Spia che conferma che la pistola è bloccata
nel connettore di carica.
Rossa fissa: pistola posizionata
correttamente e bloccata.
Rossa lampeggiante: pistola posizionata in
modo errato o bloccaggio non possibile.
3. Connettore di carica
4. Guide luminose


Stato delle
guide
luminose Significato
Bianco fisso Illuminazione d'accoglienza
all'apertura dello sportellino
Blu fisso Carica differita
Verde
lampeggiante Carica in corso
Verde fisso Carica completata
Rosso fisso Anomalie
In caso di urto, anche lieve, contro lo
sportellino di carica, non utilizzare.
Non smontare o modificare il connettore di
carica. Rischio di folgorazione e/o incendio!

166
Informazioni pratiche
Cavo di carica domestica (modalità 2)
È essenziale evitare di danneggiare il
cavo e mantenerlo intatto.
In caso di danni, non utilizzare il cavo e
contattare la Rete CITROËN o un riparatore
qualificato per la sostituzione.
Unità di carica accelerata Wallbox
(Modalità 3)
Non smontare o manomettere la centralina
di carica rapida Wallbox – Rischio di
folgorazione e/o d’incendio.
Per informazioni sul suo utilizzo, leggere le
istruzioni per l'utente della centralina di carica
rapida Wallbox.
Unità di controllo
(Modalità 2)


Tipo 1
Rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.Cavo di carica
La batteria può essere caricata con diversi tipi
di cavi.
Il cavo di carica fornito con il veicolo è
compatibile con gli impianti elettrici del Paese
di commercializzazione. Se si viaggia all'estero, fare riferimento alla tabella di seguito per
verificare la compatibilità degli impianti elettrici
locali con il cavo di carica.
Contattare la Rete CITROËN o un riparatore
qualificato per richiedere i cavi di carica
appropriati.
Tipo di cavo
CompatibilitàSpecifiche
Cavo di carica Modalità 2 con unità di controllo
integrata


Presa elettrica convenzionale.

Carica limitata ad un massimo di 8 A.
Presa di tipo "Green Up".


Carica limitata ad un massimo di 14 A.
Cavo di carica Modalità

3


Unità di carica accelerata Wallbox

Carica limitata ad un massimo di 32 A.
Il tempo di ricarica stimato è indicato sul
quadro strumenti quando il veicolo è
collegato. Può variare in base a vari fattori, come la temperatura esterna o la qualità della
rete elettrica.
Se la temperatura esterna è inferiore a -10°C,
si raccomanda di collegare il veicolo non appena possibile, poiché il tempo di ricarica
potrebbe variare notevolmente. La batteria
potrebbe non essere caricata completamente.

167
Informazioni pratiche
7Cavo di carica domestica (modalità 2)
È essenziale evitare di danneggiare il
cavo e mantenerlo intatto.
In caso di danni, non utilizzare il cavo e
contattare la Rete CITROËN o un riparatore
qualificato per la sostituzione.
Unità di carica accelerata Wallbox
(Modalità 3)
Non smontare o manomettere la centralina
di carica rapida Wallbox – Rischio di
folgorazione e/o d’incendio.
Per informazioni sul suo utilizzo, leggere le
istruzioni per l'utente della centralina di carica
rapida Wallbox.
Unità di controllo
(Modalità 2)


Tipo 1

Tipo 2POWER
Verde: collegamento elettrico stabilito; la
carica può iniziare.
CHARGE
Verde lampeggiante: carica in corso o
pre-condizionamento della temperatura attivato.
Verde fissa: carica terminata.
FAULT
Rosso: anomalia; carica non consentita
o da interrompere immediatamente. Controllare
che ogni elemento sia collegato correttamente e
che l'impianto elettrico non sia guasto.
Se la spia non si spegne, rivolgersi alla Rete
CITROËN o ad un riparatore qualificato.
Quando si collega il cavo di carica ad una presa
domestica, tutti gli indicatori si accendono per un
breve momento.
Se nessuna spia si accende, controllare il
salvavita dell'impianto domestico.
–

Se il salvavita è scattato, contattare un
professionista per controllare che l'impianto elettrico sia compatibile ed eseguire eventuali
interventi necessari.
–


Se il salvavita non è scattato, smettere di
utilizzare il cavo di carica e contattare la Rete
CITROËN o un riparatore qualificato.
Etichetta unità di controllo tipo 1
- Raccomandazioni
1. Fare riferimento alla Guida d'uso prima
dell'utilizzo.
2. L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
3. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
4. Utilizzare sempre una presa elettrica
protetta tramite un salvavita adatto o per la
corrente nominale del circuito elettrico.
5. Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.

168
Informazioni pratiche
6.Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
7. Non tentare mai di riparare o aprire questo
cavo di carica. Non contiene parti riparabili.
Sostituirlo se danneggiato.
8. Non immergere mai questo cavo di carica
in acqua.
9. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
10. Non scollegare la spina dalla parete per
interrompere la carica.
11 . Non forzare il connettore se è bloccato nel
veicolo.
12. Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
13. Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
14. Utilizzare questo cavo di carica solo sui
veicoli CITROËN.
15. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
Etichetta unità di controllo tipo 2
- Raccomandazioni
Fare riferimento alla Guida d'uso prima
dell'utilizzo.
1.L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
2. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
3. Utilizzare sempre una presa elettrica
protetta tramite un salvavita adatto o per la
corrente nominale del circuito elettrico.
4. Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.
5. Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
6. Non tentare mai di riparare o aprire questo
cavo di carica. Non contiene parti riparabili.
Sostituirlo se danneggiato.
7. Non immergere mai questo cavo di carica
in acqua.
8. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
9. Non scollegare la spina dalla parete per
interrompere la carica. 10.
Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
11 . Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
12. Utilizzare questo cavo di carica solo sui
veicoli CITROËN.
13. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
14. Non forzare il connettore se è bloccato nel
veicolo.
Etichetta unità di controllo tipo 2 - Stato
delle spie
Stato della spia
Spenta

Accesa

Lampeggiante
