Informazioni pratiche

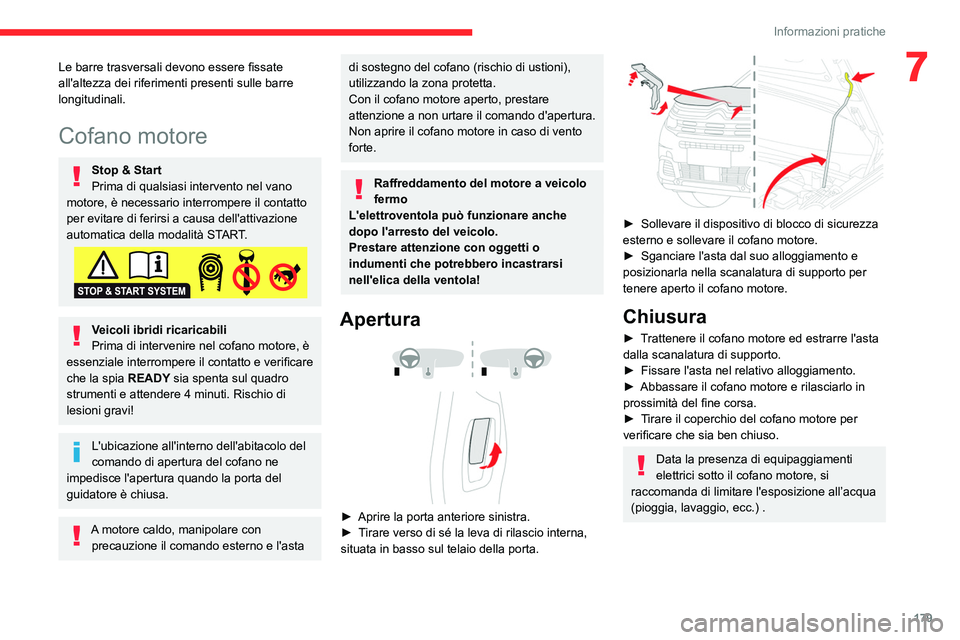

7Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
Veicoli ibridi ricaricabili
Prima di intervenire nel cofano motore, è
essenziale interrompere il contatto e verificare
che la spia READY sia spenta sul quadro
strumenti e attendere 4 minuti. Rischio di
lesioni gravi!
L'ubicazione all'interno dell'abitacolo del
comando di apertura del cofano ne
impedisce l'apertura quando la porta del
guidatore è chiusa.
A motore caldo, manipolare con precauzione il comando esterno e l'asta
di sostegno del cofano (rischio di ustioni),
utilizzando la zona protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura



► Aprire la porta anteriore sinistra.
► T irare verso di sé la leva di rilascio interna,
situata in basso sul telaio della porta.


► Sollevare il dispositivo di blocco di sicurezza
esterno e sollevare il cofano motore.
►

Sganciare l'asta dal suo alloggiamento e
posizionarla nella scanalatura di supporto per
tenere aperto il cofano motore.
Chiusura
► Trattenere il cofano motore ed estrarre l'asta
dalla scanalatura di supporto.
►

Fissare l'asta nel relativo alloggiamento.
►


Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►


T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .

180
Informazioni pratiche
Verifica con l'astina manuale
Per trovare l'astina manuale, vedere
l'illustrazione del vano motore corrispondente.
► Afferrare l'astina dall'estremità colorata ed
estrarla completamente.
► Asciugare l'astina con un panno pulito che
non lasci peli.


► Reinserire l'astina, fino in battuta, quindi
estrarla nuovamente per verificare il livello
dell'olio: il livello corretto è situato tra i riferimenti
A (max) e B (min).
Non avviare il motore se il livello è:
– Al di sopra del riferimento A; rivolgersi alla
Rete CITROËN o ad un riparatore qualificato.
– Al di sotto del riferimento B,: effettuare
immediatamente un rabbocco dell'olio motore.
Caratteristiche dell'olio
Prima di effettuare un rabbocco di olio
o sostituire l'olio motore, verificare che l'olio
sia adatto per il motore e che sia conforme ai
consigli specificati nel piano di manutenzione
fornito con il veicolo (o disponibile presso la
Rete CITROËN e i riparatori qualificati).

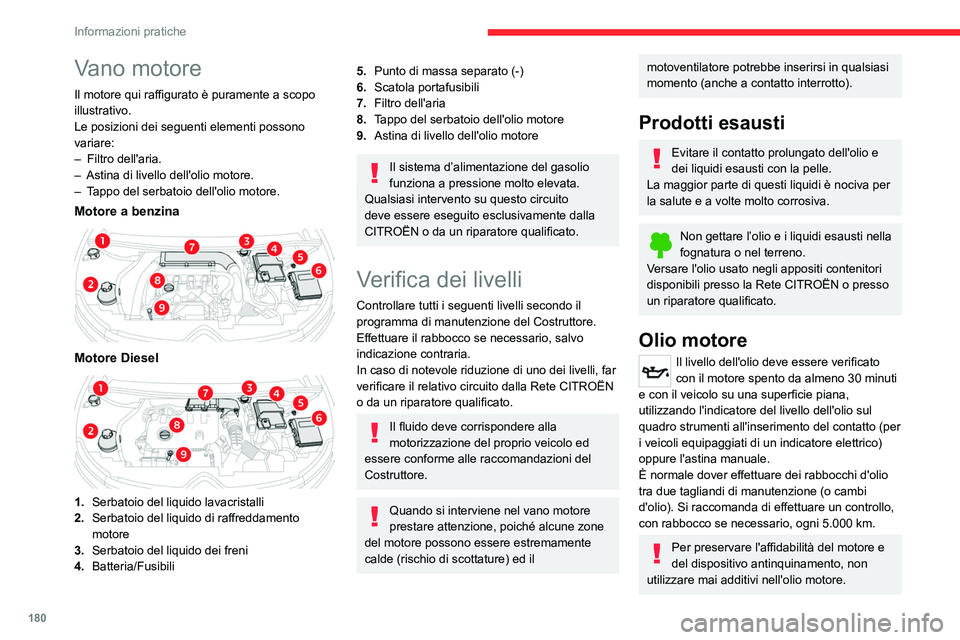

Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo.
Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–


Astina di livello dell'olio motore.
–


T
appo del serbatoio dell'olio motore.
Motore a benzina

Motore Diesel

1.Serbatoio del liquido lavacristalli
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/Fusibili
5.Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
Il sistema d’alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito
deve essere eseguito esclusivamente dalla
CITROËN o da un riparatore qualificato.
Verifica dei livelli
Controllare tutti i seguenti livelli secondo il
programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete CITROËN
o da un riparatore qualificato.
Il fluido deve corrispondere alla
motorizzazione del proprio veicolo ed
essere conforme alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
calde (rischio di scottature) ed il
motoventilatore potrebbe inserirsi in qualsiasi
momento (anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva per
la salute e a volte molto corrosiva.
Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Versare l'olio usato negli appositi contenitori
disponibili presso la Rete CITROËN o presso
un riparatore qualificato.
Olio motore
Il livello dell'olio deve essere verificato
con il motore spento da almeno 30 minuti
e con il veicolo su una superficie piana,
utilizzando l'indicatore del livello dell'olio sul
quadro strumenti all'inserimento del contatto (per
i veicoli equipaggiati di un indicatore elettrico)
oppure l'astina manuale.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). Si raccomanda di effettuare un controllo,
con rabbocco se necessario, ogni 5.000
km.
Per preservare l'affidabilità del motore e
del dispositivo antinquinamento, non
utilizzare mai additivi nell'olio motore.

181
Informazioni pratiche

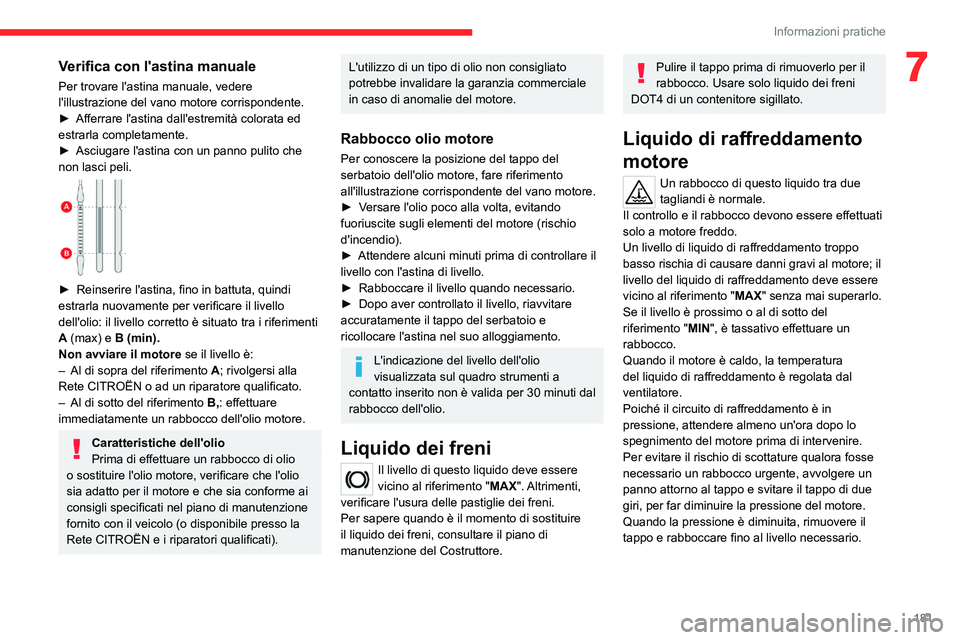

7Verifica con l'astina manuale
Per trovare l'astina manuale, vedere
l'illustrazione del vano motore corrispondente.
►
Afferrare l'astina dall'estremità colorata ed
estrarla completamente.
►


Asciugare l'astina con un panno pulito che
non lasci peli.


► Reinserire l'astina, fino in battuta, quindi
estrarla nuovamente per verificare il livello
dell'olio: il livello corretto è situato tra i riferimenti
A
(max) e B (min).
Non avviare il motore se il livello è:
–

Al di sopra del riferimento A

; rivolgersi alla
Rete CITROËN o ad un riparatore qualificato.
–

Al di sotto del riferimento B,

: effettuare
immediatamente un rabbocco dell'olio motore.
Caratteristiche dell'olio
Prima di effettuare un rabbocco di olio
o sostituire l'olio motore, verificare che l'olio
sia adatto per il motore e che sia conforme ai
consigli specificati nel piano di manutenzione
fornito con il veicolo (o disponibile presso la
Rete CITROËN e i riparatori qualificati).
L'utilizzo di un tipo di olio non consigliato
potrebbe invalidare la garanzia commerciale
in caso di anomalie del motore.
Rabbocco olio motore
Per conoscere la posizione del tappo del
serbatoio dell'olio motore, fare riferimento
all'illustrazione corrispondente del vano motore.
►

V
ersare l'olio poco alla volta, evitando
fuoriuscite sugli elementi del motore (rischio
d'incendio).
►

Attendere alcuni minuti prima di controllare il
livello con l'astina di livello.
►


Rabboccare il livello quando necessario.
►


Dopo aver controllato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
L'indicazione del livello dell'olio
visualizzata sul quadro strumenti a
contatto inserito non è valida per 30 minuti dal
rabbocco dell'olio.
Liquido dei freni
Il livello di questo liquido deve essere
vicino al riferimento " MAX". Altrimenti,
verificare l'usura delle pastiglie dei freni.
Per sapere quando è il momento di sostituire
il liquido dei freni, consultare il piano di
manutenzione del Costruttore.
Pulire il tappo prima di rimuoverlo per il
rabbocco. Usare solo liquido dei freni
DOT4 di un contenitore sigillato.
Liquido di raffreddamento
motore
Un rabbocco di questo liquido tra due
tagliandi è normale.
Il controllo e il rabbocco devono essere effettuati
solo a motore freddo.
Un livello di liquido di raffreddamento troppo
basso rischia di causare danni gravi al motore; il
livello del liquido di raffreddamento deve essere
vicino al riferimento " MAX" senza mai superarlo.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è tassativo effettuare un
rabbocco.
Quando il motore è caldo, la temperatura
del liquido di raffreddamento è regolata dal
ventilatore.
Poiché il circuito di raffreddamento è in
pressione, attendere almeno un'ora dopo lo
spegnimento del motore prima di intervenire.
Per evitare il rischio di scottature qualora fosse
necessario un rabbocco urgente, avvolgere un
panno attorno al tappo e svitare il tappo di due
giri, per far diminuire la pressione del motore.
Quando la pressione è diminuita, rimuovere il
tappo e rabboccare fino al livello necessario.

182
Informazioni pratiche

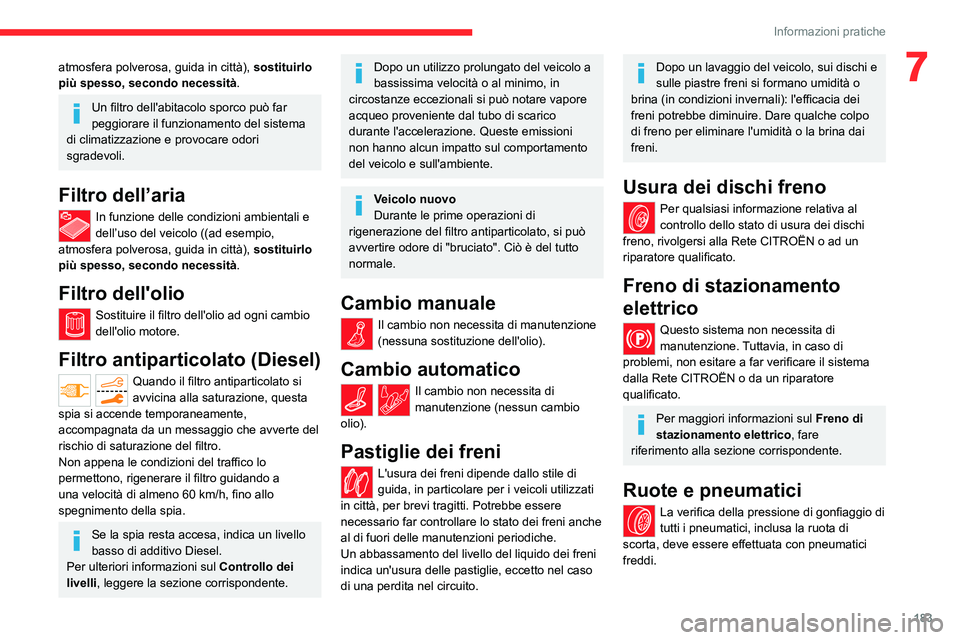

atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell’aria
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni cambio
dell'olio motore.
Filtro antiparticolato (Diesel)
Quando il filtro antiparticolato si
avvicina alla saturazione, questa
spia si accende temporaneamente,
accompagnata da un messaggio che avverte del
rischio di saturazione del filtro.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando a
una velocità di almeno 60 km/h, fino allo
spegnimento della spia.
Se la spia resta accesa, indica un livello
basso di additivo Diesel.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.

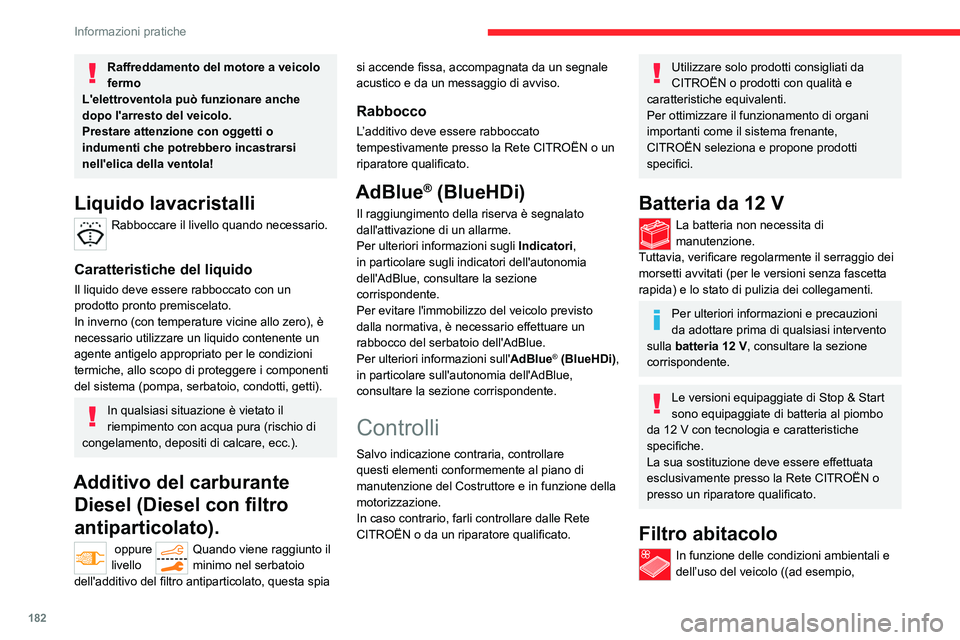

Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Liquido lavacristalli
Rabboccare il livello quando necessario.
Caratteristiche del liquido
Il liquido deve essere rabboccato con un
prodotto pronto premiscelato.
In inverno (con temperature vicine allo zero), è
necessario utilizzare un liquido contenente un
agente antigelo appropriato per le condizioni
termiche, allo scopo di proteggere i componenti
del sistema (pompa, serbatoio, condotti, getti).
In qualsiasi situazione è vietato il
riempimento con acqua pura (rischio di
congelamento, depositi di calcare, ecc.).
Additivo del carburante Diesel (Diesel con filtro
antiparticolato).
oppure Quando viene raggiunto il
livello minimo nel serbatoio
dell'additivo del filtro antiparticolato, questa spia si accende fissa, accompagnata da un segnale
acustico e da un messaggio di avviso.
Rabbocco
L’additivo deve essere rabboccato
tempestivamente presso la Rete CITROËN o un
riparatore qualificato.
AdBlue® (BlueHDi)
Il raggiungimento della riserva è segnalato
dall'attivazione di un allarme.
Per ulteriori informazioni sugli
Indicatori,
in particolare sugli indicatori dell'autonomia
dell'AdBlue, consultare la sezione
corrispondente.
Per evitare l'immobilizzo del veicolo
previsto
dalla normativa, è necessario effettuare un
rabbocco del serbatoio dell'AdBlue.
Per ulteriori informazioni sull'AdBlue
® (BlueHDi),
in particolare sull'autonomia dell'AdBlue,
consultare la sezione corrispondente.
Controlli
Salvo indicazione contraria, controllare
questi elementi conformemente al piano di
manutenzione del Costruttore e in funzione della
motorizzazione.
In caso contrario, farli controllare dalle Rete
CITROËN o da un riparatore qualificato.
Utilizzare solo prodotti consigliati da
CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il sistema frenante,
CITROËN seleziona e propone prodotti
specifici.
Batteria da 12 V
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il serraggio dei
morsetti avvitati (per le versioni senza fascetta
rapida) e lo stato di pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi intervento
sulla batteria 12
V, consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono equipaggiate di batteria al piombo
da 12
V con tecnologia e caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la Rete CITROËN o
presso un riparatore qualificato.
Filtro abitacolo
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,

183
Informazioni pratiche
7atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell’aria
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni cambio
dell'olio motore.
Filtro antiparticolato (Diesel)
Quando il filtro antiparticolato si
avvicina alla saturazione, questa
spia si accende temporaneamente,
accompagnata da un messaggio che avverte del
rischio di saturazione del filtro.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando a
una velocità di almeno 60
km/h, fino allo
spegnimento della spia.
Se la spia resta accesa, indica un livello
basso di additivo Diesel.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Dopo un utilizzo prolungato del veicolo a
bassissima velocità o al minimo, in
circostanze eccezionali si può notare vapore
acqueo proveniente dal tubo di scarico
durante l'accelerazione. Queste emissioni
non hanno alcun impatto sul comportamento
del veicolo e sull'ambiente.
Veicolo nuovo
Durante le prime operazioni di
rigenerazione del filtro antiparticolato, si può
avvertire
odore di "bruciato". Ciò è del tutto
normale.
Cambio manuale
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Cambio automatico
Il cambio non necessita di
manutenzione (nessun cambio
olio).
Pastiglie dei freni
L'usura dei freni dipende dallo stile di
guida, in particolare per i veicoli utilizzati
in città, per brevi tragitti. Potrebbe essere
necessario far controllare lo stato dei freni anche
al di fuori delle manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica un'usura delle pastiglie, eccetto nel caso
di una perdita nel circuito.
Dopo un lavaggio del veicolo, sui dischi e
sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia dei
freni potrebbe diminuire. Dare qualche colpo
di freno per eliminare l'umidità o la brina dai
freni.
Usura dei dischi freno
Per qualsiasi informazione relativa al
controllo dello stato di usura dei dischi
freno, rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.
Freno di stazionamento
elettrico
Questo sistema non necessita di
manutenzione. Tuttavia, in caso di
problemi, non esitare a far verificare il sistema
dalla Rete CITROËN o da un riparatore
qualificato.
Per maggiori informazioni sul Freno di
stazionamento elettrico, fare
riferimento alla sezione corrispondente.
Ruote e pneumatici
La verifica della pressione di gonfiaggio di
tutti i pneumatici, inclusa la ruota di
scorta, deve essere effettuata con pneumatici
freddi.

184
Informazioni pratiche
In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi alla
Rete CITROËN o ad un riparatore qualificato.
Dopo 1.100 km percorsi, un dispositivo
si attiva automaticamente per impedire
l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L'AdBlue® ghiaccia a temperature
inferiori a -11 °C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che consente di guidare anche in condizioni
climatiche molto rigide.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
– Utilizzare solo fluido AdBlue
® conforme alla
norma ISO 22241.
– Non travasare mai AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.

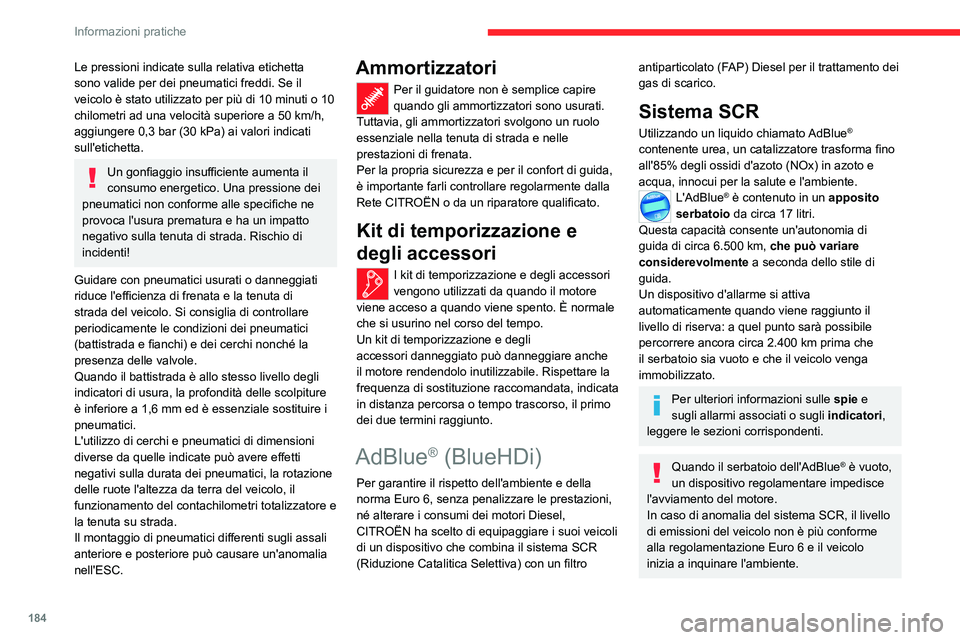

Le pressioni indicate sulla relativa etichetta
sono valide per dei pneumatici freddi. Se il
veicolo è stato utilizzato per più di 10 minuti o 10
chilometri ad una velocità superiore a 50
km/h,
aggiungere 0,3 bar (30 kPa) ai valori indicati
sull'etichetta.
Un gonfiaggio insufficiente aumenta il
consumo energetico. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada. Rischio di
incidenti!
Guidare con pneumatici usurati o danneggiati
riduce l'efficienza di frenata e la tenuta di
strada del veicolo. Si consiglia di controllare
periodicamente le condizioni dei pneumatici
(battistrada e fianchi) e dei cerchi nonché la
presenza delle valvole.
Quando il battistrada è allo stesso livello degli
indicatori di usura, la profondità delle scolpiture
è inferiore a 1,6 mm ed è essenziale sostituire i
pneumatici.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può avere effetti
negativi sulla durata dei pneumatici, la rotazione
delle ruote l'altezza da terra del veicolo, il
funzionamento del contachilometri totalizzatore e
la tenuta su strada.
Il montaggio di pneumatici differenti sugli assali
anteriore e posteriore può causare un'anomalia
nell'ESC.
Ammortizzatori
Per il guidatore non è semplice capire
quando gli ammortizzatori sono usurati.
Tuttavia, gli ammortizzatori svolgono un ruolo
essenziale nella tenuta di strada e nelle
prestazioni di frenata.
Per la propria sicurezza e per il confort di guida,
è importante farli controllare regolarmente dalla
Rete CITROËN o da un riparatore qualificato.
Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli
accessori
danneggiato può danneggiare anche
il motore rendendolo inutilizzabile. Rispettare la
frequenza di sostituzione raccomandata, indicata
in distanza percorsa o tempo trascorso, il primo
dei due termini raggiunto.
AdBlue® (BlueHDi)
Per garantire il rispetto dell'ambiente e della
norma Euro 6, senza penalizzare le prestazioni,
né alterare i consumi dei motori Diesel,
CITROËN ha scelto di equipaggiare i suoi veicoli
di un dispositivo che combina il sistema SCR
(Riduzione Catalitica Selettiva) con un filtro
antiparticolato (FAP) Diesel per il trattamento dei
gas di scarico.
Sistema SCR
Utilizzando un liquido chiamato AdBlue®
contenente urea, un catalizzatore trasforma fino
all'85% degli ossidi d'azoto (NOx) in azoto e
acqua, innocui per la salute e l'ambiente.
L'AdBlue® è contenuto in un apposito
serbatoio da circa 17 litri.
Questa capacità consente un'autonomia di
guida di circa 6.500
km, che può variare
considerevolmente a seconda dello stile di
guida.
Un dispositivo d'allarme si attiva
automaticamente quando viene raggiunto il
livello di riserva: a quel punto sarà possibile
percorrere ancora circa 2.400
km prima che
il serbatoio sia vuoto e che il veicolo venga
immobilizzato.
Per ulteriori informazioni sulle spie e
sugli allarmi associati o sugli indicatori,
leggere le sezioni corrispondenti.
Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare impedisce
l'avviamento del motore.
In caso di anomalia del sistema SCR, il livello
di emissioni del veicolo non è più conforme
alla regolamentazione Euro 6 e il veicolo
inizia a inquinare l'ambiente.

185
Informazioni pratiche

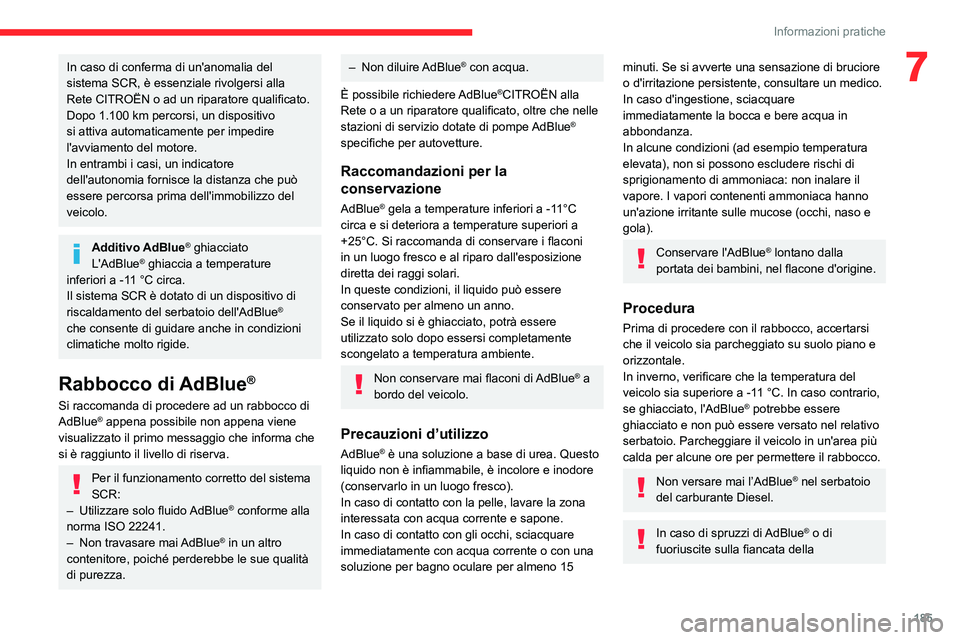

7In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi alla
Rete CITROËN o ad un riparatore qualificato.
Dopo 1.100 km percorsi, un dispositivo
si attiva automaticamente per impedire
l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L'AdBlue® ghiaccia a temperature
inferiori a -11 °C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che consente di guidare anche in condizioni
climatiche molto rigide.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
–

Utilizzare solo fluido
AdBlue
® conforme alla
norma ISO 22241.
–

Non travasare mai

AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.
– Non diluire AdBlue® con acqua.
È possibile richiedere AdBlue
®CITROËN alla
Rete o a un riparatore qualificato, oltre che nelle
stazioni di servizio dotate di pompe AdBlue
®
specifiche per autovetture.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
+25°C. Si raccomanda di conservare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conservato per almeno un anno.
Se il liquido si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non conservare mai flaconi di AdBlue® a
bordo del veicolo.
Precauzioni d’utilizzo
AdBlue® è una soluzione a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la zona
interessata con acqua corrente e sapone.
In caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno 15
minuti. Se si avverte una sensazione di bruciore
o d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori contenenti ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11
°C. In caso contrario,
se ghiacciato, l'AdBlue
® potrebbe essere
ghiacciato e non può essere versato nel relativo
serbatoio. Parcheggiare il veicolo in un'area più
calda per alcune ore per permettere il rabbocco.
Non versare mai l’AdBlue® nel serbatoio
del carburante Diesel.
In caso di spruzzi di AdBlue® o di
fuoriuscite sulla fiancata della

186
Informazioni pratiche
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Con cambio automatico
EAT6/EAT8 e freno di
stazionamento elettrico
/
Procedura di disinserimento
► A veicolo fermo e a motore avviato,
selezionare la modalità N e interrompere il
contatto.
Entro 5 secondi:
► Inserire nuovamente il contatto.
► Premendo il pedale del freno, spostare il
selettore push in avanti o indietro per confermare
la modalità N.
► Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
► Rilasciare il pedale del freno, interrompere il
contatto.
Se il limite di tempo di 5 secondi viene superato,
il cambio inserisce la modalità P; è quindi
necessario ripetere la procedura.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
carrozzeria, sciacquare immediatamente con
acqua fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue,
occorre tassativamente attendere circa 5
minuti prima di inserire il contatto, senza
aprire la porta del guidatore, bloccare le
porte del veicolo, inserire la chiave nel
blocchetto di avviamento o introdurre la
chiave del sistema "Apertura e
Avviamento a mani libere" nell'abitacolo .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
►

Interrompere il contatto ed estrarre la chiave
dal contattore per spegnere il motore.
oppure
►


Con
Apertura e Avviamento a mani libere,
premere il pulsante " START/STOP" per
spegnere il motore.


► Ruotare il tappo blu del serbatoio
dell'AdBlue® in senso antiorario e rimuoverlo.
►
Con un contenitore di AdBlue®: dopo
aver verificato la data di scadenza, leggere
attentamente le istruzioni sull'etichetta prima di
versare il contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
►

Con una pompa per


AdBlue®: introdurre la
pistola e riempire il serbatoio fino a l'erogazione
si interrompe automaticamente.
Per non riempire eccessivamente il
serbatoio dell'AdBlue®:
–
Aggiungere tra 10 e 13 litri utilizzando i
contenitori
di AdBlue
®.
–
Interrompere l'operazione dopo il primo
scatto automatico della pistola di erogazione,
in caso di rifornimento presso una stazione di
servizio.
Il sistema registra solo i rabbocchi di
AdBlue
®
superiori a 5

litri.
Se il serbatoio dell'AdBlue® è
completamente vuoto, come confermato
dal messaggio "Aggiungi

AdBlue: A
vviamento
impossibile", è necessario aggiungere almeno
5 litri.
Passaggio al free-
wheeling (ruota libera)
In alcune situazioni, è necessario consentire al
veicolo di muovere liberamente le ruote con la
modalità "free-wheel" (mentre viene trainato,
su un banco a rulli, in un impianto di lavaggio
automatico o durante il trasporto su rotaia o per
mare, ecc.).
La procedura varia secondo il tipo di cambio e di
freno di stazionamento.
Con cambio manuale o
cambio automatico EAT6
e freno di stazionamento
elettrico
/
Procedura di disinserimento
► A motore avviato e premendo il pedale del
freno, posizionare il selettore delle marce in folle.
►

Premendo il pedale del freno, interrompere il
contatto.
►


Rilasciare il pedale del freno, poi
interrompere nuovamente il contatto.
►


Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
►


Rilasciare il pedale del freno, interrompere il
contatto.

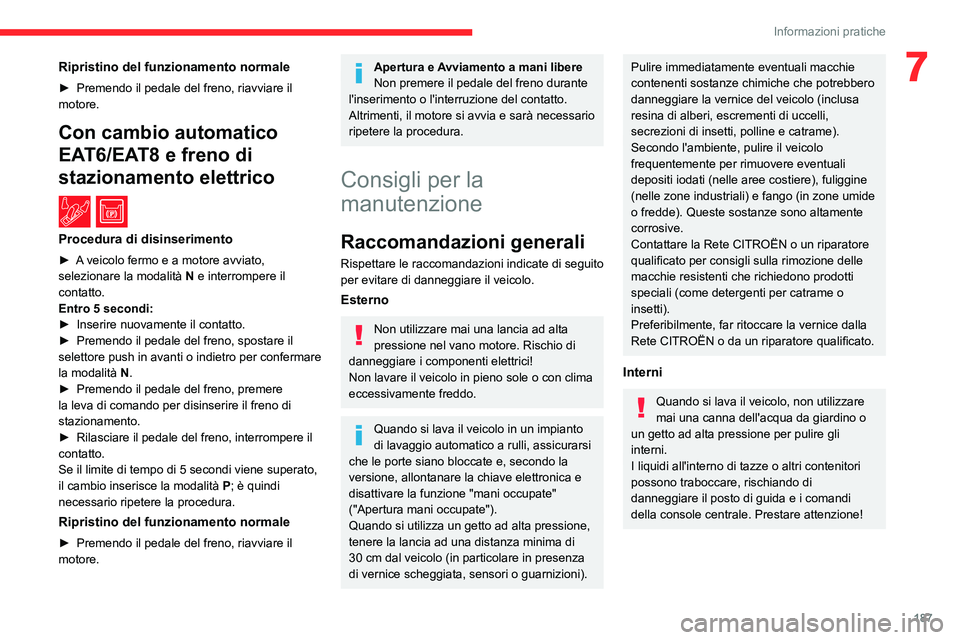

187
Informazioni pratiche
7Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Con cambio automatico
EAT6/EAT8 e freno di
stazionamento elettrico
/
Procedura di disinserimento
► A veicolo fermo e a motore avviato,
selezionare la modalità N e interrompere il
contatto.
Entro 5
secondi:
►

Inserire nuovamente il contatto.
►


Premendo il pedale del freno, spostare il
selettore

push in avanti o indietro per confermare
la modalità

N
.
►

Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
►


Rilasciare il pedale del freno, interrompere il
contatto.
Se il limite di tempo di 5 secondi viene superato,
il cambio inserisce la modalità


P
; è quindi
necessario ripetere la procedura.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Apertura e Avviamento a mani libere
Non premere il pedale del freno durante
l'inserimento o l'interruzione del contatto.
Altrimenti, il motore si avvia e sarà necessario
ripetere la procedura.
Consigli per la
manutenzione
Raccomandazioni generali
Rispettare le raccomandazioni indicate di seguito
per evitare di danneggiare il veicolo.
Esterno
Non utilizzare mai una lancia ad alta
pressione nel vano motore. Rischio di
danneggiare i componenti elettrici!
Non lavare il veicolo in pieno sole o con clima
eccessivamente freddo.
Quando si lava il veicolo in un impianto
di lavaggio automatico a rulli, assicurarsi
che le porte siano bloccate e, secondo la
versione, allontanare la chiave elettronica e
disattivare la funzione "mani occupate"
("Apertura mani occupate").
Quando si utilizza un getto ad alta pressione,
tenere la lancia ad una distanza minima di
30

cm dal veicolo (in particolare in presenza
di vernice scheggiata, sensori o guarnizioni).
Pulire immediatamente eventuali macchie
contenenti sostanze chimiche che potrebbero
danneggiare la vernice del veicolo (inclusa
resina di alberi, escrementi di uccelli,
secrezioni di insetti, polline e catrame).
Secondo l'ambiente, pulire il veicolo
frequentemente per rimuovere eventuali
depositi iodati (nelle aree costiere), fuliggine
(nelle zone industriali) e fango (in zone umide
o fredde). Queste sostanze sono altamente
corrosive.
Contattare la Rete CITROËN o un riparatore
qualificato per consigli sulla rimozione delle
macchie resistenti che richiedono prodotti
speciali (come detergenti per catrame o
insetti).
Preferibilmente, far ritoccare la vernice dalla
Rete CITROËN o da un riparatore qualificato.
Interni
Quando si lava il veicolo, non utilizzare
mai una canna dell'acqua da giardino o
un getto ad alta pressione per pulire gli
interni.
I liquidi all'interno di tazze o altri contenitori
possono traboccare, rischiando di
danneggiare il posto di guida e i comandi
della console centrale. Prestare attenzione!

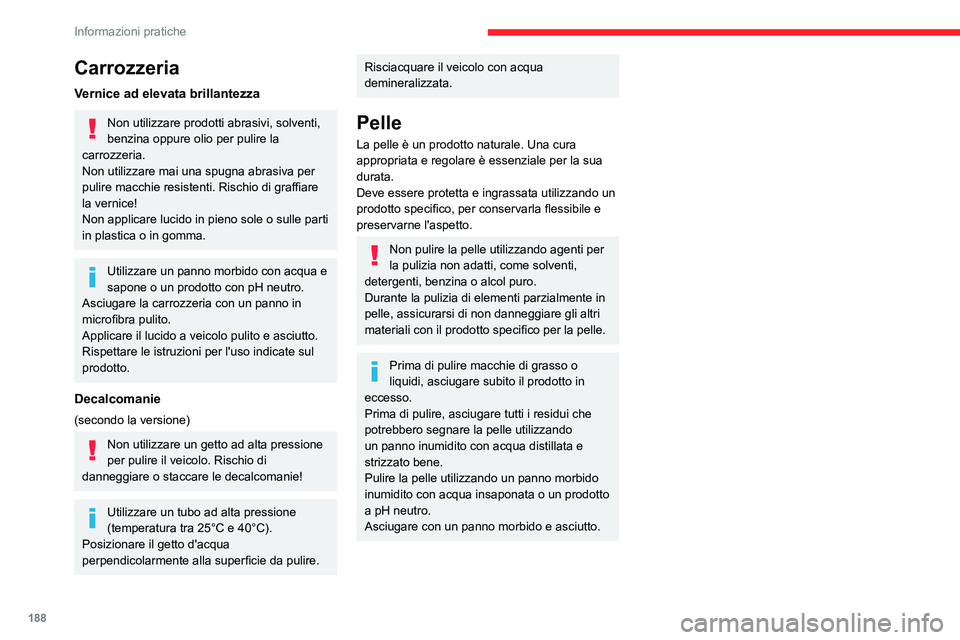

188
Informazioni pratiche
Carrozzeria
Vernice ad elevata brillantezza
Non utilizzare prodotti abrasivi, solventi,
benzina oppure olio per pulire la
carrozzeria.
Non utilizzare mai una spugna abrasiva per
pulire macchie resistenti. Rischio di graffiare
la vernice!
Non applicare lucido in pieno sole
o sulle parti
in plastica o in gomma.
Utilizzare un panno morbido con acqua e
sapone o un prodotto con pH neutro.
Asciugare la carrozzeria con un panno in
microfibra pulito.
Applicare il lucido a veicolo pulito e asciutto.
Rispettare le istruzioni per l'uso indicate sul
prodotto.
Decalcomanie
(secondo la versione)
Non utilizzare un getto ad alta pressione
per pulire il veicolo. Rischio di
danneggiare o staccare le decalcomanie!
Utilizzare un tubo ad alta pressione
(temperatura tra 25°C e 40°C).
Posizionare il getto d'acqua
perpendicolarmente alla superficie da pulire.
Risciacquare il veicolo con acqua
demineralizzata.
Pelle
La pelle è un prodotto naturale. Una cura
appropriata e regolare è essenziale per la sua
durata.
Deve essere protetta e ingrassata utilizzando un
prodotto specifico, per conservarla flessibile e
preservarne l'aspetto.
Non pulire la pelle utilizzando agenti per
la pulizia non adatti, come solventi,
detergenti, benzina o alcol puro.
Durante la pulizia di elementi parzialmente in
pelle, assicurarsi di non danneggiare gli altri
materiali con il prodotto specifico per la pelle.
Prima di pulire macchie di grasso o
liquidi, asciugare subito il prodotto in
eccesso.
Prima di pulire, asciugare tutti i residui che
potrebbero segnare la pelle utilizzando
un panno inumidito con acqua distillata e
strizzato bene.
Pulire la pelle utilizzando un panno morbido
inumidito con acqua insaponata o un prodotto
a pH neutro.
Asciugare con un panno morbido e asciutto.
