129
IV

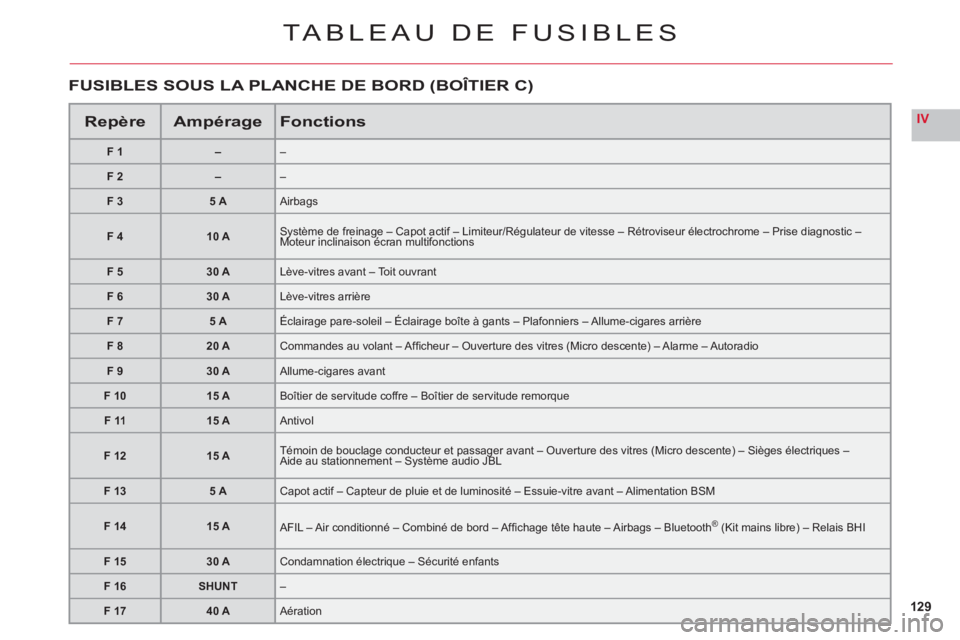

TABLEAU DE FUSIBLES
RepèreAmpérageFonctions
F1––
F2––
F 35 AAirbags
F 410 ASystème de freinage – Capot actif – Limiteur/Régulateur de vitesse – Rétroviseur électrochrome – Prise diagnostic – Moteur inclinaison écran multifonctionsygygp
F 530 ALève-vitres avant – Toit ouvrant
F 630 ALève-vitres arrière
F 75 AÉclairage pare-soleil – Éclairage boîte à gants – Plafonniers – Allume-cigares arrière
F 820 ACommandes au volant – Affi cheur ñ Ouverture des vitres (Micro descente) ñ Alarme ñ Autoradio
F 930 AAllume-cigares avant
F 1015 ABoîtier de servitude coffre – Boîtier de servitude remorque
F 1115 AAntivol
F1215 ATémoin de bouclage conducteur et passager avant – Ouverture des vitres (Micro descente) – Sièges électriques – Aide au stationnement – Système audio JBLgg
F 135 ACapot actif – Capteur de pluie et de luminosité – Essuie-vitre avant – Alimentation BSM
F 1415 AAFIL – Air conditionné – Combiné de bord – Affi chage tête haute – Airbags – Bluetooth®(Kit mains libre) – Relais BHI
F 1530 ACondamnation électrique – Sécurité enfants
F 16SHUNT–
F 1740 AAération
FUSIBLES SOUS LA PLANCHE DE BORD (BOÎTIER C)

130
IV

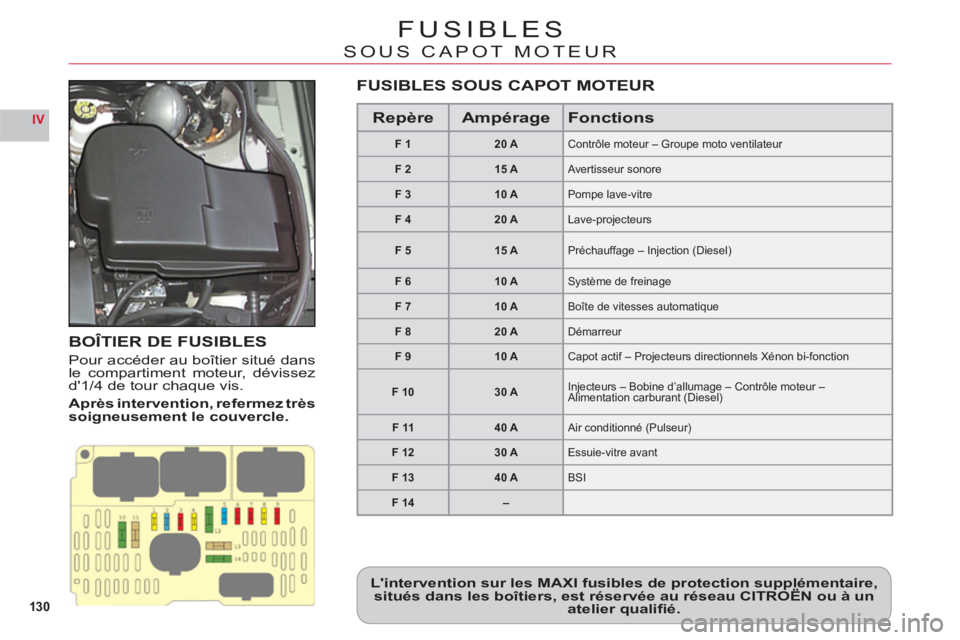

FUSIBLES
SOUS CAPOT MOTEUR
BOÎTIER DE FUSIBLES
Pour accéder au boîtier situé dansle compartiment moteur, dévissez
d'1/4 de tour chaque vis.
A
près intervention, refermez très
soigneusement le couvercle.
L'intervention sur les MAXI fusibles de protection supplémentaire,situés dans les boîtiers, est réservée au réseau CITROËN ou à un ppp
atelier qualifi é.
RepèreAmpérageFonctions
F120 AContrôle moteur – Groupe moto ventilateur
F215 AAvertisseur sonore
F 310 APompe lave-vitre
F 420 ALave-projecteurs
F 515 APréchauffage – Injection (Diesel)
F 610 ASystème de freinage
F710 ABoîte de vitesses automatique
F 820 ADémarreur
F 910 ACapot actif – Projecteurs directionnels Xénon bi-fonction
F 1030 AInjecteurs – Bobine d’allumage – Contrôle moteur –Alimentation carburant (Diesel)jgjg
F 1140 AAir conditionné (Pulseur)
F 1230 AEssuie-vitre avant
F 1340 ABSI
F 14–
FUSIBLES SOUS CAPOT MOTEUR

131
IV
53412
G36G37G38G39G40

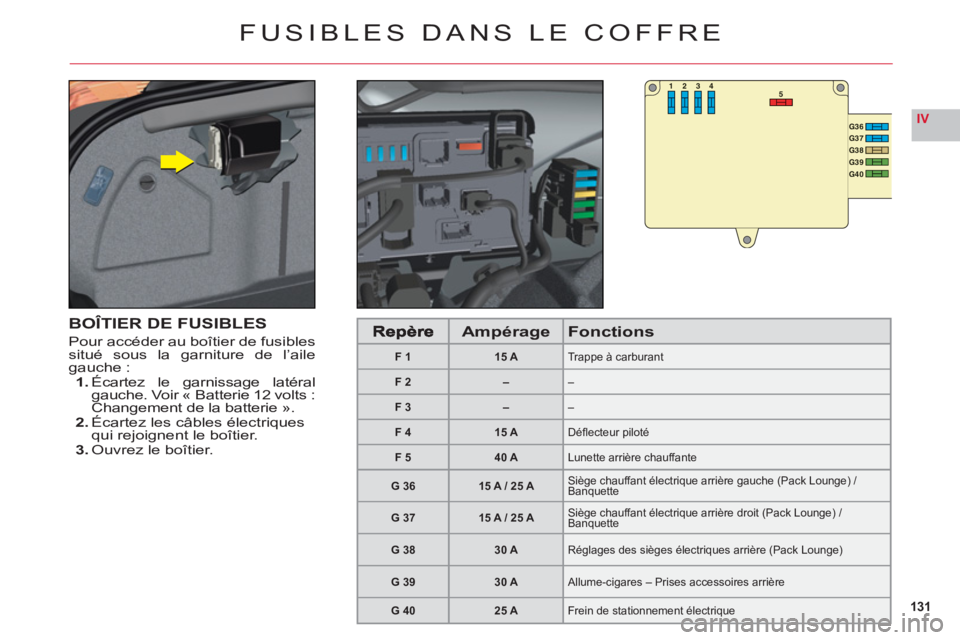

FUSIBLES DANS LE COFFRE
BOÎTIER DE FUSIBLES
Pour accéder au boîtier de fusiblessitué sous la garniture de l’ailegauche :1.Écartez le garnissage latéralgauche. Voir « Batterie 12 volts :Changement de la batterie ».2. Écartez les câbles électriques qui rejoignent le boîtier.3. Ouvrez le boîtier.
AmpérageFonctions
F 115 ATrappe à carburant
F 2––
F 3––
F 415 ADéfl ecteur piloté
F 540 ALunette arrière chauffante
G 3615 A / 25 ASiège chauffant électrique arrière gauche (Pack Lounge) / Banquette
G 3715 A / 25 ASiège chauffant électrique arrière droit (Pack Lounge) / Banquette
G 3830 ARéglages des sièges électriques arrière (Pack Lounge)
G 3930 AAllume-cigares – Prises accessoires arrière
G 4025 AFrein de stationnement électrique

132
IV

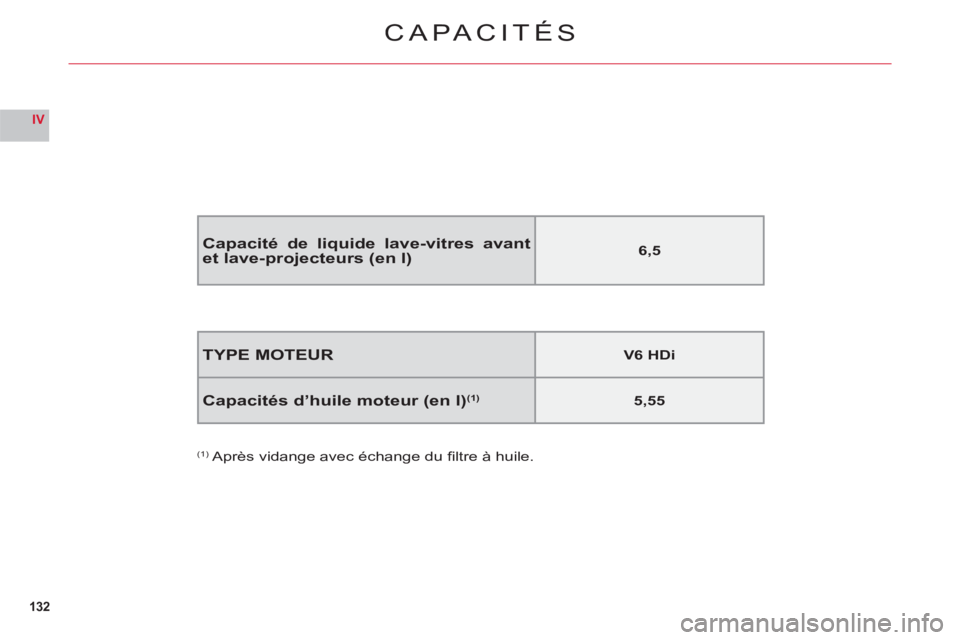

CAPACITÉS
TYPE MOTEURV6 HDi
Capacités d’huile moteur (en l)(1)5,55
(1) Après vidange avec échange du fi ltre à huile.
Capacité de liquide lave-vitres avant et lave-projecteurs (en l)6,5

133
VA
A

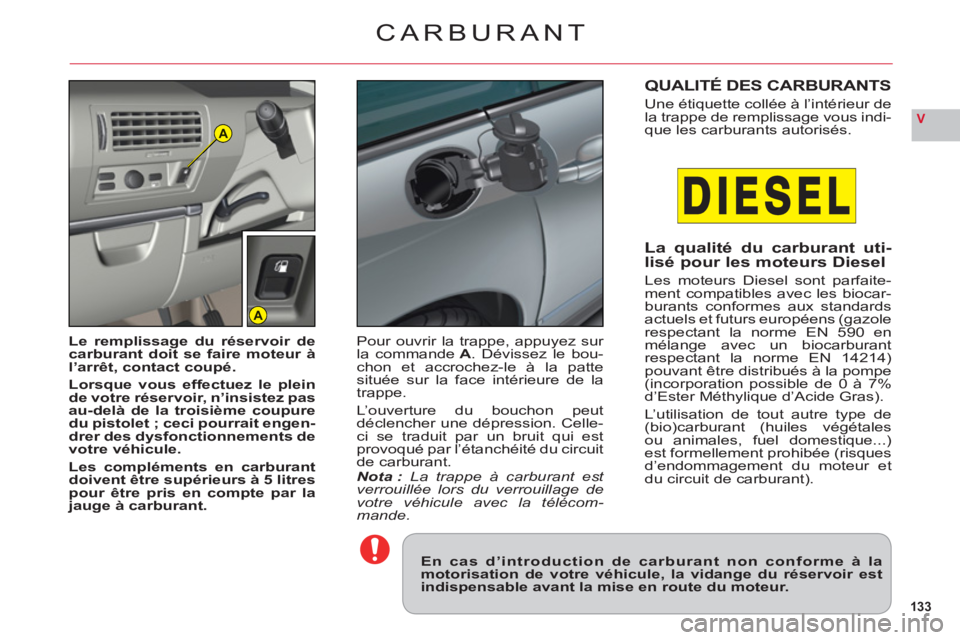

CARBURANT
En cas d’introduction de carburant non conforme à lamotorisation de votre véhicule, la vidange du réservoir estindispensable avant la mise en route du moteur.
Le remplissage du réservoir decarburant doit se faire moteur à
l’arrêt, contact coupé.
Lorsque vous effectuez le pleinde votre réservoir, n’insistez pas
au-delà de la troisième coupure
du pistolet ; ceci pourrait engen-drer des dysfonctionnements devotre véhicule.
Les compléments en carburantdoivent être supérieurs à 5 litrespour être pris en compte par lajauge à carburant.
Pour ouvrir la trappe, appuyez sur la commande A. Dévissez le bou-chon et accrochez-le à la patte située sur la face intérieure de la
trappe.
L
’ouverture du bouchon peut
déclencher une dépression. Celle-ci se traduit par un bruit qui est
provoqué par l’étanchéité du circuit de carburant.Nota : La trappe à carburant est verrouillée lors du verrouillage de votre véhicule avec la télécom-mande.
QUALITÉ DES CARBURANTS
Une étiquette collée à l’intérieur dela trappe de remplissage vous indi-que les carburants autorisés.
La qualité du carburant uti-
lisé pour les moteurs Diesel
Les moteurs Diesel sont parfaite-ment compatibles avec les biocar-burants conformes aux standardsactuels et futurs européens (gazolerespectant la norme EN 590 enmélange avec un biocarburantrespectant la norme EN 14214)pouvant être distribués à la pompe(incorporation possible de 0 à 7%
d’Ester Méthylique d’Acide Gras).
L’utilisation de tout autre type de(bio)carburant (huiles végétales
ou animales, fuel domestique...)est formellement prohibée (risques
d’endommagement du moteur et
du circuit de carburant).

134
V
DEF
ACB

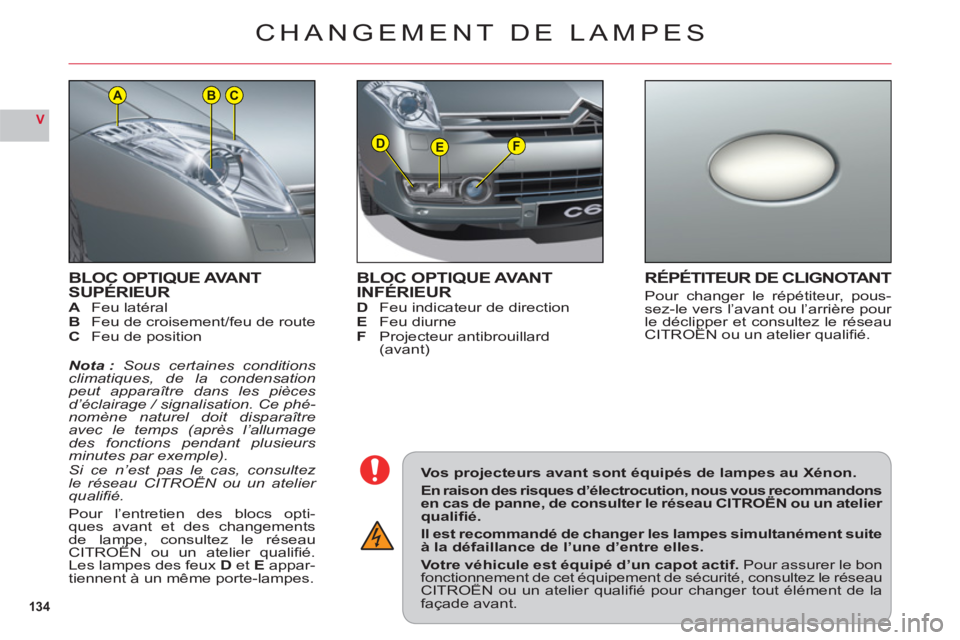

BLOC OPTIQUE AVANT
SUPÉRIEUR
AFeu latéralBFeu de croisement/feu de routeC Feu de position
Nota :Sous certaines conditions climatiques, de la condensationpeut apparaître dans les pièces
d’éclairage / signalisation. Ce phé-nomène naturel doit disparaître
avec le temps (après l’allumage
des fonctions pendant plusieurs minutes par exemple).Si ce n’est pas le cas, consultez le réseau CITROËN ou un atelier p,
qualifi é.
Pour l’entretien des blocs opti-ques avant et des changementsde lampe, consultez le réseauCITROËN ou un atelier qualifi é.p,p
Les lampes des feuxDetE appar-
tiennent à un même porte-lampes.
CHANGEMENT DE LAMPES
Vos projecteurs avant sont équipés de lampes au Xénon.
En raison des risques d’électrocution, nous vous recommandonsen cas de panne, de consulter le réseau CITROËN ou un atelier q,
qualifi é.
Il est recommandé de changer les lampes simultanément suiteà la défaillance de l’une d’entre elles.
Votre véhicule est équipé d’un capot actif. Pour assurer le bonfonctionnement de cet équipement de sécurité, consultez le réseauCITROËN ou un atelier qualifi é pour changer tout élément de laqp ,
façade avant.
BLOC OPTIQUE AVANT
INFÉRIEUR
DFeu indicateur de directionEFeu diurneFProjecteur antibrouillard(avant)
RÉPÉTITEUR DE CLIGNOTANT
Pour changer le répétiteur, pous-sez-le vers l’avant ou l’arrière pour le déclipper et consultez le réseauCITROËN ou un atelier qualifi é.ppp

135
V
A
B
lampes pour les retirer et les chan-ger.Nota :L'outil pour dévisser les vis se trouve dans le boîtier outillagede la roue de secours. Voir « Rem-placement d’une roue ».

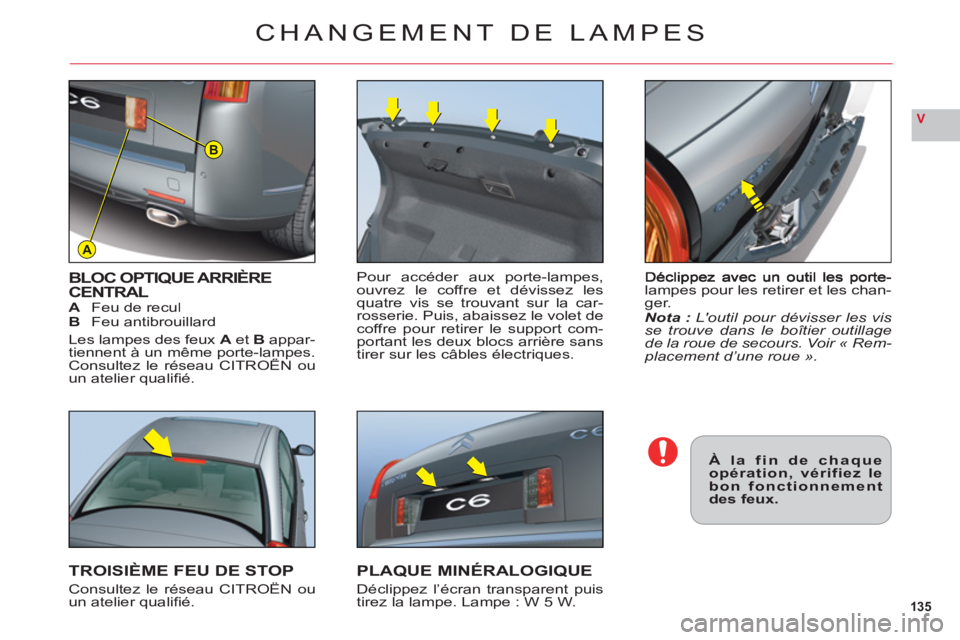

BLOC OPTIQUE ARRIÈRECENTRALAFeu de reculBFeu antibrouillard
Les lampes des feux AetBappar-tiennent à un même porte-lampes.Consultez le réseau CITROËN oupp
un atelier qualifi é.
TROISIÈME FEU DE STOP
Consultez le réseau CITROËN ouun atelier qualifi é.
Pour accéder aux porte-lampes, ouvrez le coffre et dévissez les quatre vis se trouvant sur la car-
rosserie. Puis, abaissez le volet de coffre pour retirer le support com-
portant les deux blocs arrière sans
tirer sur les c
âbles électriques.
PLAQUE MINÉRALOGIQUE
Déclippez l’écran transparent puis
tirez la lampe. Lampe : W 5 W.
À la fin de chaqueopération, vérifiez lebon fonctionnementdes feux.
CHANGEMENT DE LAMPES

136
V
A
BC
D
CHANGEMENT DE LAMPES
BLOC OPTIQUE ARRIÈRE LATÉRALA Veilleuse.Lampe : W 5 W.
B Feu de stop et veilleuse.
Lampe : P21 W/5 W.
C Feu indicateur de direction.
Lampe : P21 W cristal.
DFeu latéral.
Lampe : W 5 W.
1. Ouvrez la trappe arrière gauche ou les deux trappes arrière droit en
tournant les pions d’1/4 de tour.

137
V
B
C
D
A
CHANGEMENT DE LAMPES
2.Dévissez à l’aide d’un outil les deux molettes qui retiennent lebloc optique.
3.Sans toucher au joint d’étan-chéité, dégagez le bloc optique
vers le haut et orientez-le pour
avoir les lampes vers l’exté-
rieur.5.
Replacez le bloc optique en
insérant en premier le pion le
plus en avant puis poussez.Assurez-vous de repositionner
les joints de la lunette arrièreet des feux dans leur position
initiale.
6. Revissez les deux molettes.
4.Remplacez les lampes défec-
tueuses.

138
V
A

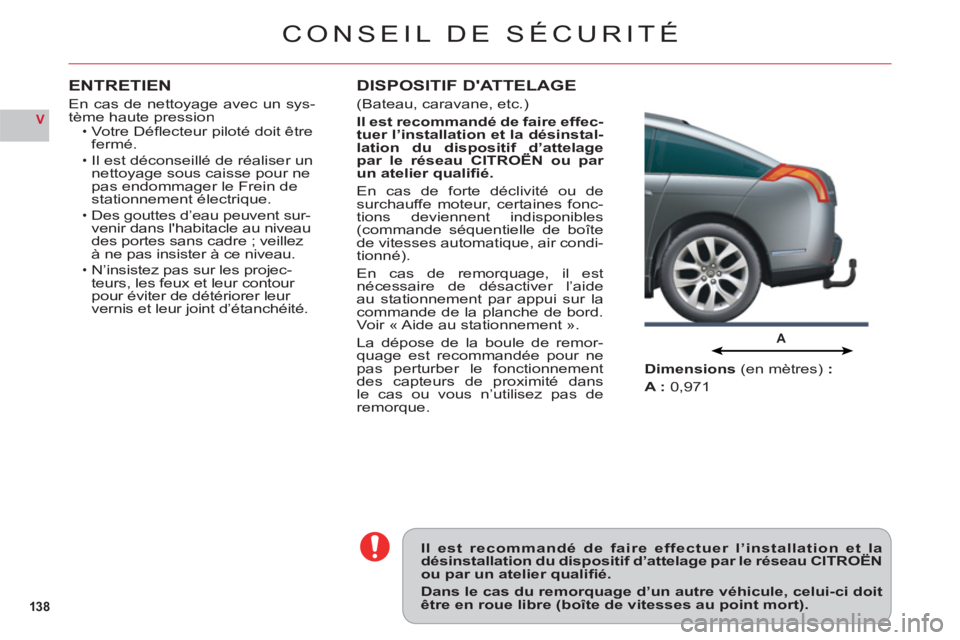

CONSEIL DE SÉCURITÉ
Il est recommandé de faire effectuer l’installation et ladésinstallation du dispositif d’attelage par le réseau CITROËNou par un atelier qualifi é.
Dans le cas du remorquage d’un autre véhicule, celui-ci doitêtre en roue libre (boîte de vitesses au point mort).
Dimensions(en mètres):
A: 0,971
DISPOSITIF D'ATTELAGE
(Bateau, caravane, etc.)
Il est recommandé de faire effec-tuer l’installation et la désinstal-lation du dispositif d’attelage par le réseau CITROËN ou par pg
un atelier qualifi é.
En cas de forte déclivité ou de
surchauffe moteur, certaines fonc-
tions deviennent indisponibles
(commande séquentielle de boîte
de vitesses automatique, air condi-
tionné).
En cas de remorquage, il est
nécessaire de désactiver l’aide
au stationnement par appui sur la commande de la planche de bord. Voir « Aide au stationnement ».
La dépose de la boule de remor-quage est recommandée pour ne
pas perturber le fonctionnement
des capteurs de proximité dans
le cas ou vous n’utilisez pas de remorque.
ENTRETIEN
En cas de nettoyage avec un sys-
tème haute pressionVotre Défl ecteur pilotÈ doit Ítre fermÈ.
Il est dÈconseillÈ de rÈaliser un nettoyage sous caisse pour ne pas endommager le Frein destationnement Èlectrique.Des gouttes díeau peuvent sur-
venir dans l'habitacle au niveau
des portes sans cadre ; veillez
‡ ne pas insister ‡ ce niveau.
Níinsistez pas sur les projec-
teurs, les feux et leur contour pour Èviter de dÈtÈriorer leur
vernis et leur joint díÈtanchÈitÈ.
