CITROEN DS3 2015 Betriebsanleitungen (in German)

249
DS3_de_Chap11_verifications_ed01-2014

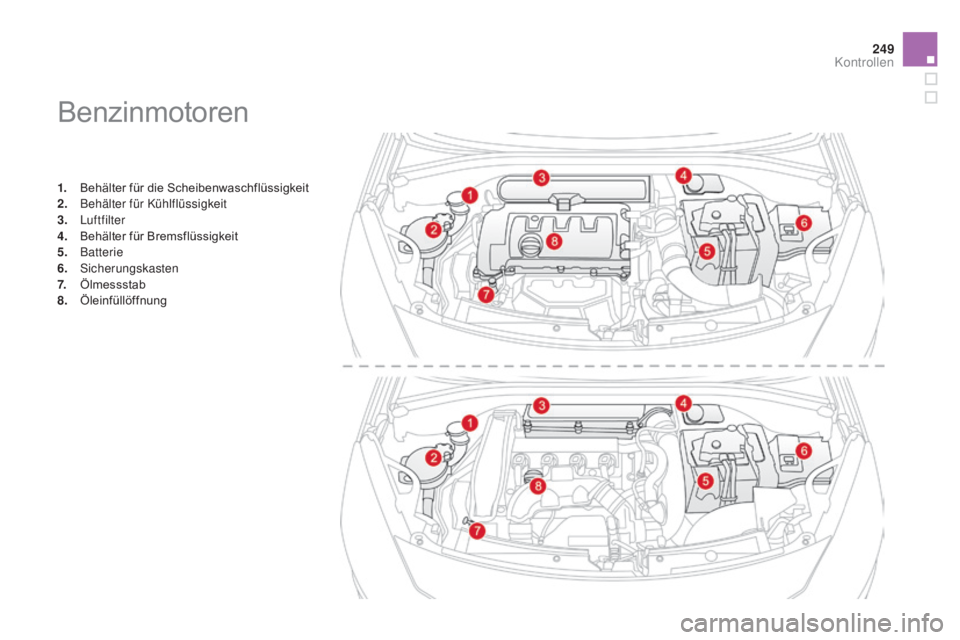

Benzinmotoren
1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Kühlflüssigkeit
3.


Luftfilter
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie
6.


Sicherungskasten
7.
Ö

lmessstab
8.
Ö

leinfüllöffnung
Kontrollen

DS3_de_Chap11_verifications_ed01-2014
Dieselmotoren
1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Kühlflüssigkeit
3.


Luftfilter
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie
6.


Sicherungskasten
7.
Ö

lmessstab
8.
Ö

leinfüllöffnung
9.
E

ntlüftungspumpe (am Dieselfilter)

251
DS3_de_Chap11_verifications_ed01-2014

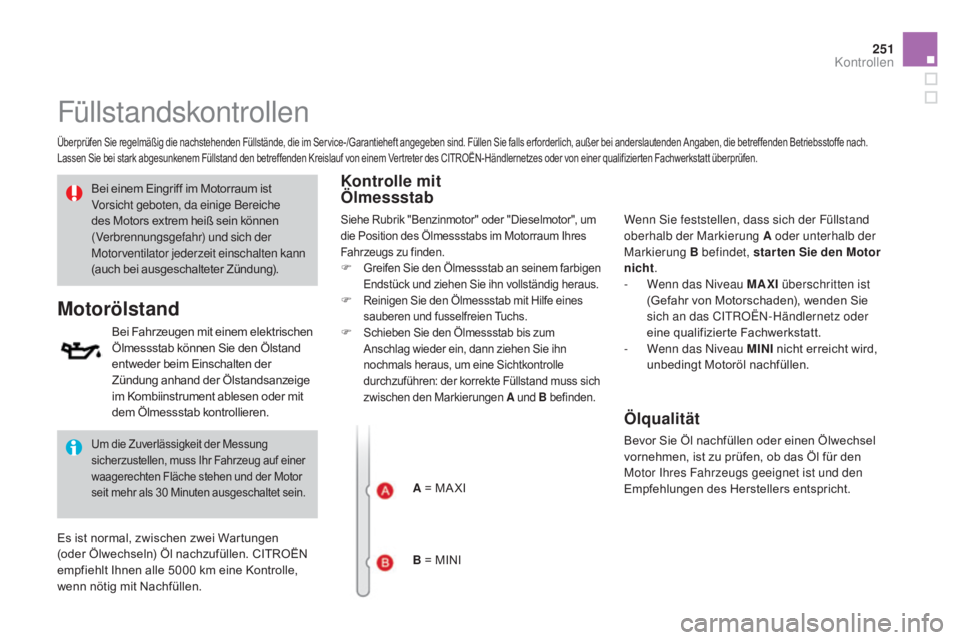

Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.
motorölstand
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen.Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der
Zündung anhand der Ölstandsanzeige
im Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30 Minuten ausgeschaltet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).Kontrolle mit
Ölmessstab
a = MA XI
B = MINI Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung
a oder unterhalb der
Markierung B befindet, star ten Sie den m
o
tor
nicht .
-
W
enn das Niveau ma
XI
ü
berschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
-
W
enn das Niveau m INI
nicht erreicht wird,
unbedingt Motoröl nachfüllen.
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um
die Position des Ölmessstabs im Motorraum Ihres
Fahrzeugs zu finden.
F Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.
F Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs.
F Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss sich
zwischen den Markierungen
a u

nd B befinden.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Kontrollen

DS3_de_Chap11_verifications_ed01-2014

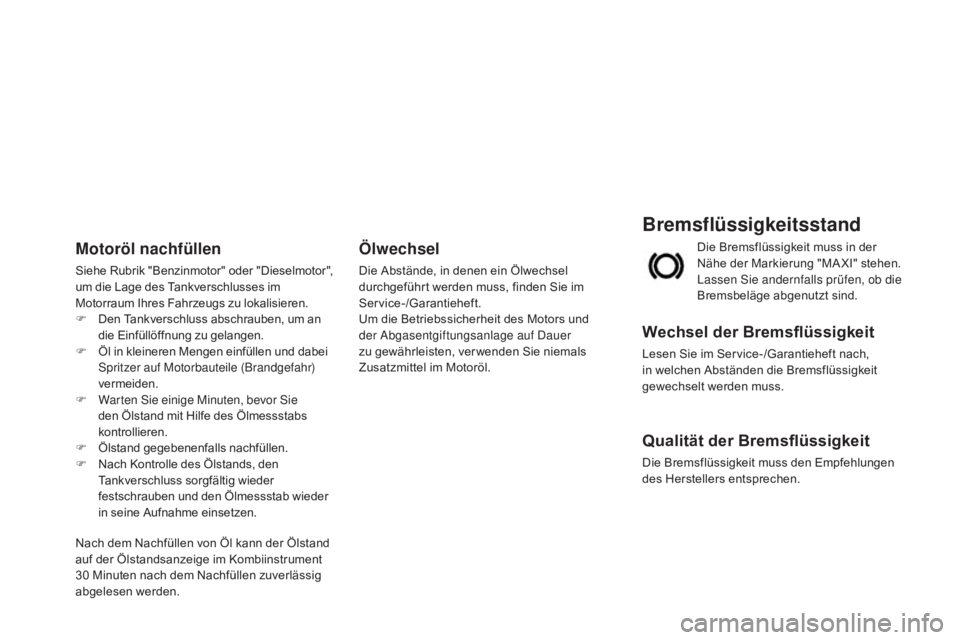

Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Service-/Garantieheft nach,
in welchen Abständen die Bremsflüssigkeit
gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.Die Bremsflüssigkeit muss in der
Nähe der Markierung "MA XI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Nach dem Nachfüllen von Öl kann der Ölstand
auf der Ölstandsanzeige im Kombiinstrument
30 Minuten nach dem Nachfüllen zuverlässig
abgelesen werden.
motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor",
um die Lage des Tankverschlusses im
Motorraum Ihres Fahrzeugs zu lokalisieren.
F
D
en Tankverschluss abschrauben, um an
die Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den
Tankverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder
in seine Aufnahme einsetzen.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Service-/Garantieheft.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, ver wenden Sie niemals
Zusatzmittel im Motoröl.

253
DS3_de_Chap11_verifications_ed01-2014

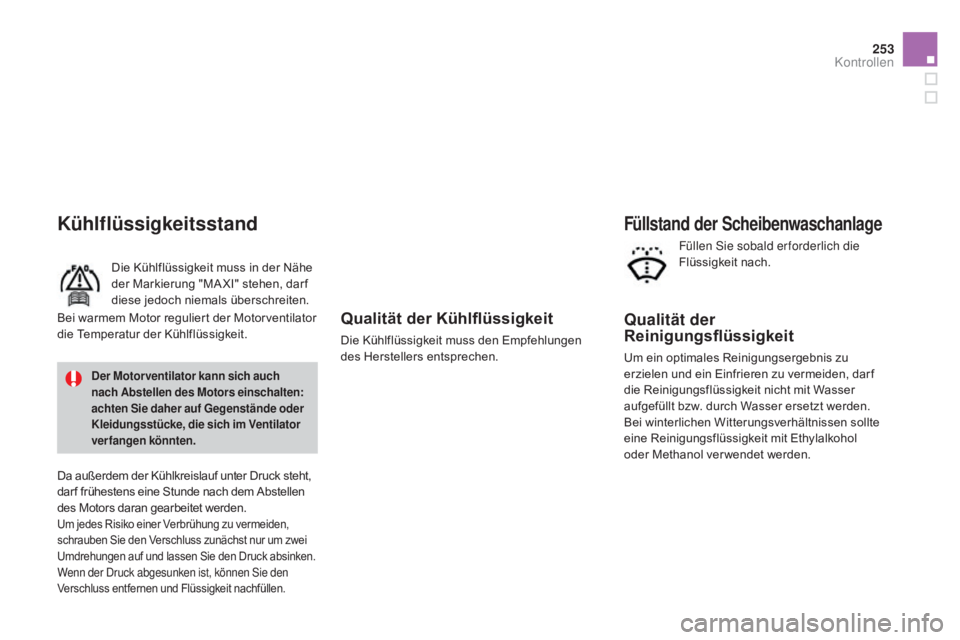

Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MA XI" stehen, dar f
diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen
des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Der motorventilator kann sich auch
nach ab stellen des mo tors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Füllstand der Scheibenwaschanlage
Qualität der
Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte
eine Reinigungsflüssigkeit mit Ethylalkohol
oder Methanol ver wendet werden. Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Kontrollen

DS3_de_Chap11_verifications_ed01-2014

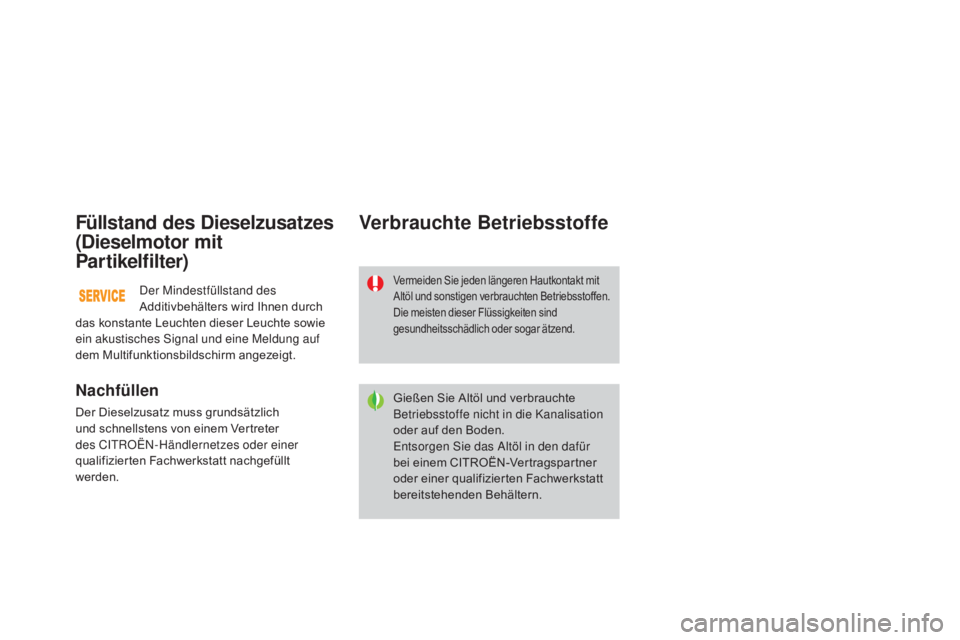

Füllstand des Dieselzusatzes
(Dieselmotor mit
p
ar tikelfilter)
Nachfüllen
Der Dieselzusatz muss grundsätzlich
und schnellstens von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation
oder auf den Boden.
Entsorgen Sie das Altöl in den dafür
bei einem CITROËN-Vertragspartner
oder einer qualifizierten Fachwerkstatt
bereitstehenden Behältern.
Der Mindestfüllstand des
Additivbehälters wird Ihnen durch
das konstante Leuchten dieser Leuchte sowie
ein akustisches Signal und eine Meldung auf
dem Multifunktionsbildschirm angezeigt.

255
DS3_de_Chap11_verifications_ed01-2014

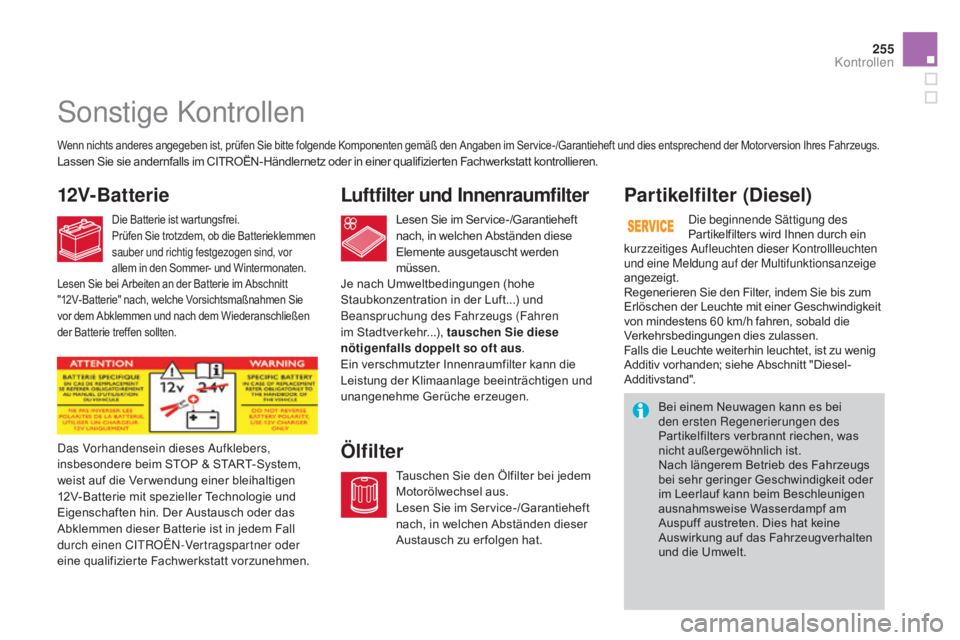

Sonstige Kontrollen
12V-BatterieLuftfilter und Innenraumfilter
Ölfilterp ar tikelfilter (Diesel)
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Service-/Garantieheft und dies entsprechend der Motorversion Ihres Fahrzeugs.Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die Batterieklemmen
sauber und richtig festgezogen sind, vor
allem in den Sommer- und Wintermonaten.Lesen Sie im Service-/Garantieheft
nach, in welchen Abständen diese
Elemente ausgetauscht werden
müssen.
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Service-/Garantieheft
nach, in welchen Abständen dieser
Austausch zu er folgen hat.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Ver wendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist in jedem Fall
durch einen CITROËN-Vertragspartner oder
eine qualifizierte Fachwerkstatt vorzunehmen. Die beginnende Sättigung des
Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser Kontrollleuchten
und eine Meldung auf der Multifunktionsanzeige
angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Leuchte mit einer Geschwindigkeit
von mindestens 60 km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu wenig
Additiv vorhanden; siehe Abschnitt "Diesel-
Additivstand".
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V-Batterie" nach, welche Vorsichtsmaßnahmen Sie
vor dem Abklemmen und nach dem Wiederanschließen
der Batterie treffen sollten.Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus .
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
Kontrollen

DS3_de_Chap11_verifications_ed01-2014

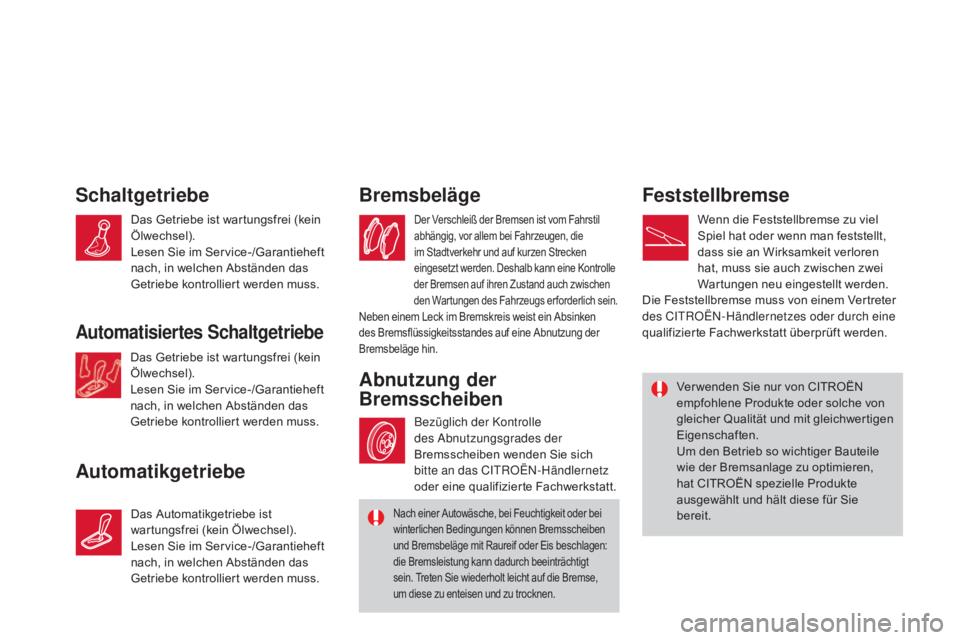

Schaltgetriebe
au
tomatikgetriebe Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs er forderlich sein.Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Service-/Garantieheft
nach, in welchen Abständen das
Getriebe kontrolliert werden muss.
Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie
bereit.
Das Automatikgetriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Service-/Garantieheft
nach, in welchen Abständen das
Getriebe kontrolliert werden muss.
automatisiertes Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Service-/Garantieheft
nach, in welchen Abständen das
Getriebe kontrolliert werden muss.
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich
bitte an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
abnutzung der
BremsscheibenFeststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Nach einer Autowäsche, bei Feuchtigkeit oder bei
winterlichen Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder Eis beschlagen:
die Bremsleistung kann dadurch beeinträchtigt
sein. Treten Sie wiederholt leicht auf die Bremse,
um diese zu enteisen und zu trocknen.

257
DS3_de_Chap11_verifications_ed01-2014
Kontrollen

DS3_de_Chap12_caracteristiques_ed01-2014
Technische Eigenschaften
In diesem Abschnitt finden Sie sämtliche Informationen zu den
technischen Eigenschaften Ihres Fahrzeugs je nach Motorisierung und
Getriebe, wie Leistung oder Drehmoment, Leergewicht oder zulässiges
Gesamtgewicht, Anhängelasten, Außenabmessungen sowie sämtliche
Kenndaten Ihres Fahrzeugs.
