Page 21 of 384
19
DS3_de_Chap01_controle-de-marche_ed01-2014

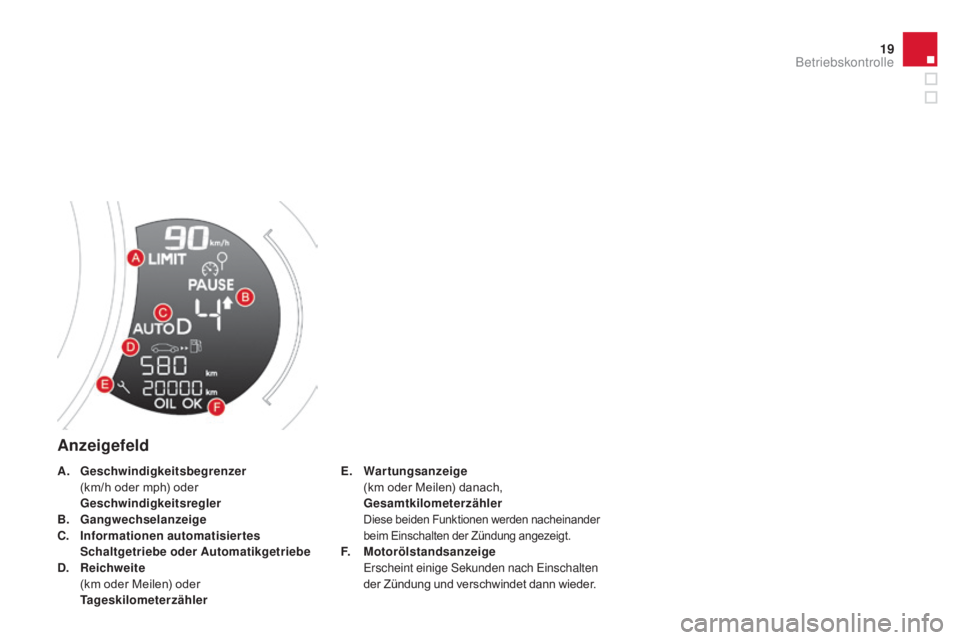

anzeigefeld
E. wartungsanzeige (
km oder Meilen) danach,
G
esamtkilometerzähler
Diese beiden Funktionen werden nacheinander
beim Einschalten der Zündung angezeigt.
F. motorölstandsanzeige E
rscheint einige Sekunden nach Einschalten
der Zündung und verschwindet dann wieder.
a
.
G
eschwindigkeitsbegrenzer
(
km/h oder mph) oder
G
eschwindigkeitsregler
B.
G
angwechselanzeige
C.
I
nformationen automatisiertes
Schaltgetriebe oder
au
tomatikgetriebe
D. R
eichweite
(
km oder Meilen) oder
T
ageskilometerzähler
Betriebskontrolle
Page 22 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

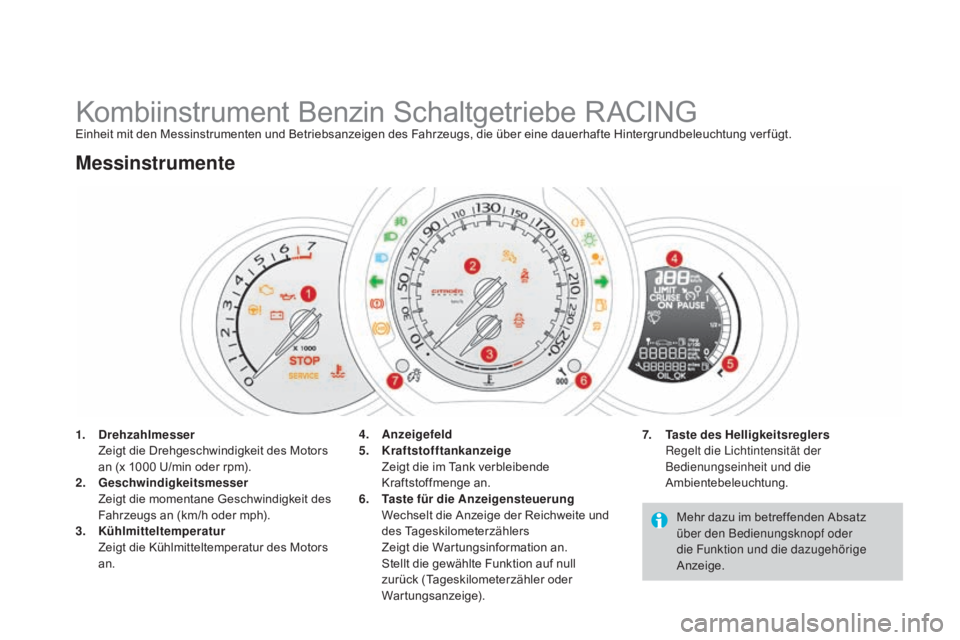

Kombiinstrument Benzin Schaltgetriebe RACINGEinheit mit den Messinstrumenten und Betriebsanzeigen des Fahrzeugs, die über eine dauerhafte Hintergrundbeleuchtung ver fügt.
1.
D
rehzahlmesser
Z
eigt die Drehgeschwindigkeit des Motors
an (x 1000 U/min oder rpm).
2.
G
eschwindigkeitsmesser
Z
eigt die momentane Geschwindigkeit des
Fahrzeugs an (km/h oder mph).
3.
K
ühlmitteltemperatur
Z
eigt die Kühlmitteltemperatur des Motors
an.
messinstrumente
7. Taste des Helligkeitsreglers R
egelt die Lichtintensität der
Bedienungseinheit und die
Ambientebeleuchtung.
4.
an
zeigefeld
5. K
raftstofftankanzeige
Z
eigt die im Tank verbleibende
Kraftstoffmenge an.
6.
T
aste für die
a
n
zeigensteuerung
W
echselt die Anzeige der Reichweite und
des Tageskilometerzählers
Z
eigt die Wartungsinformation an.
S
tellt die gewählte Funktion auf null
zurück (Tageskilometerzähler oder
Wartungsanzeige). Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.
Page 23 of 384
21
DS3_de_Chap01_controle-de-marche_ed01-2014

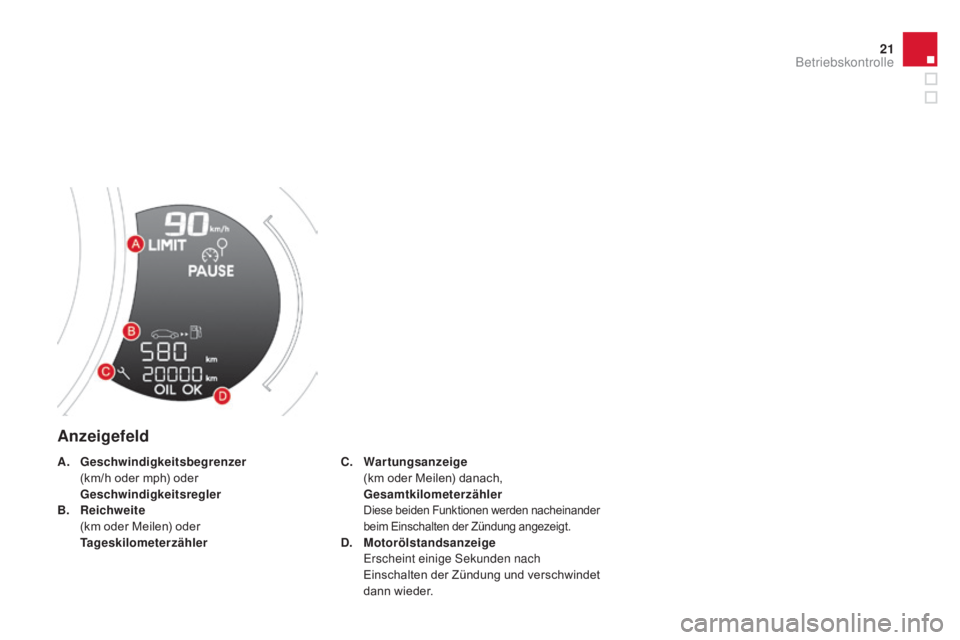

anzeigefeld
C. wartungsanzeige (
km oder Meilen) danach,
G
esamtkilometerzähler
Diese beiden Funktionen werden nacheinander
beim Einschalten der Zündung angezeigt.
D. motorölstandsanzeige E
rscheint einige Sekunden nach
Einschalten der Zündung und verschwindet
dann wieder.
a
.
G
eschwindigkeitsbegrenzer
(
km/h oder mph) oder
G
eschwindigkeitsregler
B.
R
eichweite
(
km oder Meilen) oder T
ageskilometerzähler
Betriebskontrolle
Page 24 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014
Anzeigen, die den Fahrer über die Aktivierung
eines Systems (Kontrollleuchten für Betrieb
oder Deaktivierung) oder das Auftreten einer
Fehlfunktion (Warnleuchten) informieren.
Kontroll- und warnleuchten
mit den Leuchten verbundene wa rnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung auf dem Multifunktionsbildschirm.
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten tun beides. Ob
es sich um eine normale Situation
handelt oder eine Fehlfunktion vorliegt,
lässt sich nur erkennen, wenn man die
Leuchtweise im Zusammenhang mit dem
Betriebszustand des Fahrzeugs betrachtet.Wenn sie nicht erlöschen, lesen Sie sich,
bevor Sie losfahren, die Beschreibung
der betreffenden Warnleuchten durch.
Die Kontrollleuchte des Beifahrer-
Airbags bleibt nach dem Einschalten der
Zündung, selbst nach dem Motorstart
ungefähr 1 Minute lang eingeschaltet.Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger
Sekunden auf.
Sobald der Motor gestartet ist, müssen diese
erlöschen.
Page 25 of 384
23
DS3_de_Chap01_controle-de-marche_ed01-2014
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.Kontrollleuchte leuchtetUrsache
ak
tionen / Beobachtungen
linker Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.
rechter Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Standlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".
ab
blendlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Abblendlicht".
Fernlicht ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.
Nebelscheinwerfer ununterbrochen Die Nebelscheinwer fer werden mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalter zweimal nach
hinten, um die Nebelscheinwer fer auszuschalten.
Nebelschlussleuchtenununterbrochen
Die Nebelschlussleuchten wurden
eingeschaltet. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchten auszuschalten.
wa
rnblinklicht
blinkt mit akustischem
Signal Der Warnblinklichtschalter am
Armaturenbrett wurde aktiviert. Die Blinkleuchten links und rechts sowie die
zugehörigen Kontrollleuchten blinken gleichzeitig.
Betriebskontrolle
Page 26 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

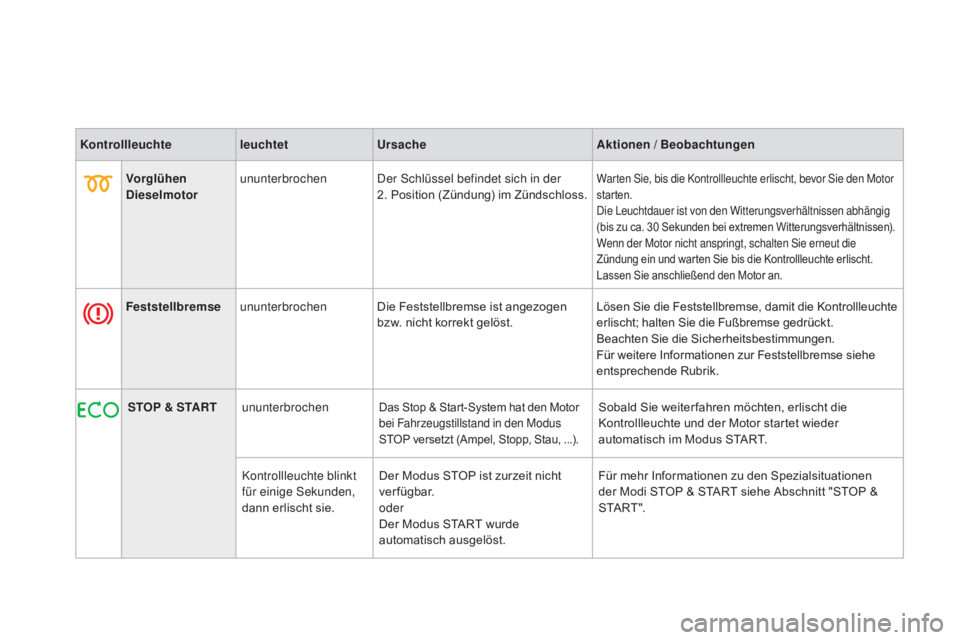

KontrollleuchteleuchtetUrsacheak tionen / Beobachtungen
Vorglühen
Dieselmotor ununterbrochen
Der Schlüssel befindet sich in der
2. Position (Zündung) im Zündschloss.
Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Feststellbremseununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe
entsprechende Rubrik.
STO
p
& ST
aR
Tununterbrochen
Das Stop & Start-System hat den Motor
bei Fahrzeugstillstand in den Modus
STOP versetzt (Ampel, Stopp, Stau, ...).Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zu den Spezialsituationen
der Modi STOP & START siehe Abschnitt "STOP &
S TA R T ".
Page 27 of 384
25
DS3_de_Chap01_controle-de-marche_ed01-2014

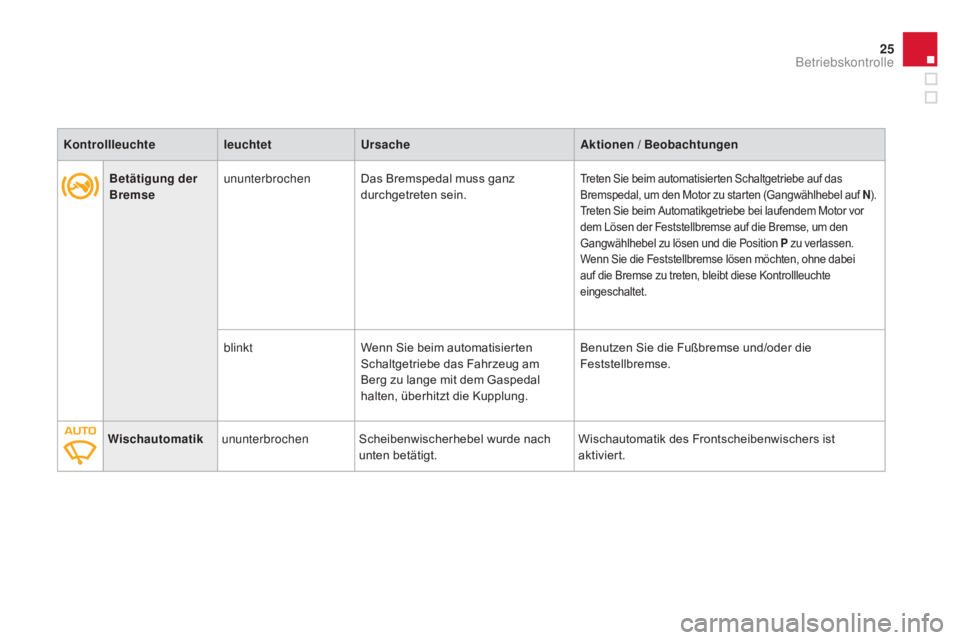

Betätigung der
Bremseununterbrochen
Das Bremspedal muss ganz
durchgetreten sein.Treten Sie beim automatisierten Schaltgetriebe auf das
Bremspedal, um den Motor zu starten (Gangwählhebel auf N ).
Treten Sie beim Automatikgetriebe bei laufendem Motor vor
dem Lösen der Feststellbremse auf die Bremse, um den
Gangwählhebel zu lösen und die Position
p
z
u verlassen.
Wenn Sie die Feststellbremse lösen möchten, ohne dabei
auf die Bremse zu treten, bleibt diese Kontrollleuchte
eingeschaltet.
blinkt Wenn Sie beim automatisierten
Schaltgetriebe das Fahrzeug am
Berg zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
Feststellbremse.
w
ischautomatik ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Kontrollleuchte
leuchtetUrsache
ak
tionen / Beobachtungen
Betriebskontrolle
Page 28 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

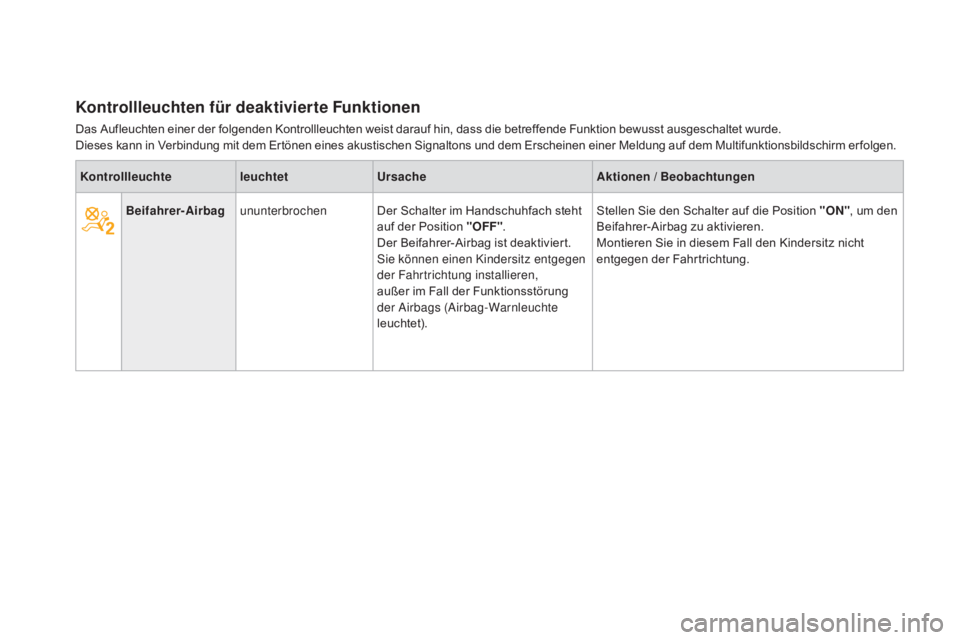

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm er folgen.Kontrollleuchte leuchtetUrsache
ak
tionen / Beobachtungen
Beifahrer-
ai
rbagununterbrochen Der Schalter im Handschuhfach steht
auf der Position "OFF".
Der Beifahrer-Airbag ist deaktiviert.
Sie können einen Kindersitz entgegen
der Fahrtrichtung installieren,
außer im Fall der Funktionsstörung
der Airbags (Airbag-Warnleuchte
leuchtet). Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrer-Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
entgegen der Fahrtrichtung.
Page 29 of 384
27
DS3_de_Chap01_controle-de-marche_ed01-2014

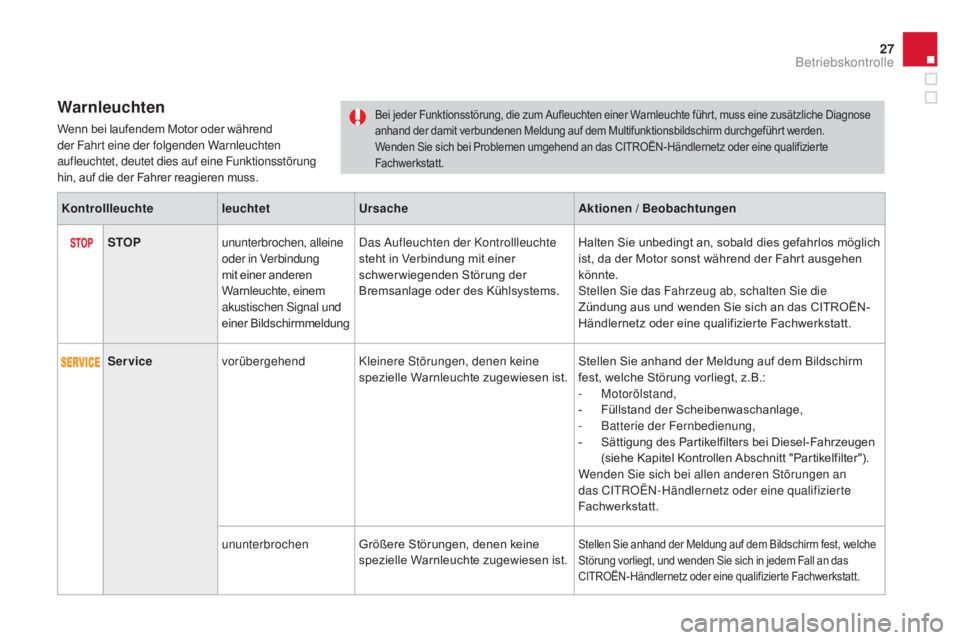

warnleuchten
Wenn bei laufendem Motor oder während
der Fahrt eine der folgenden Warnleuchten
aufleuchtet, deutet dies auf eine Funktionsstörung
hin, auf die der Fahrer reagieren muss.Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose
anhand der damit verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt.
KontrollleuchteleuchtetUrsacheak tionen / Beobachtungen
STO
pu
nunterbrochen, alleine
oder in Verbindung
mit einer anderen
Warnleuchte, einem
akustischen Signal und
einer Bildschirmmeldung Das Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwerwiegenden Störung der
Bremsanlage oder des Kühlsystems.
Halten Sie unbedingt an, sobald dies gefahrlos möglich
ist, da der Motor sonst während der Fahrt ausgehen
könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
Service vorübergehend Kleinere Störungen, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Störung vorliegt, z.B.:
-
Motorölstand,
-
F
üllstand der Scheibenwaschanlage,
-
B
atterie der Fernbedienung,
-
S
ättigung des Partikelfilters bei Diesel-Fahrzeugen
(siehe Kapitel Kontrollen Abschnitt "Partikelfilter").
Wenden Sie sich bei allen anderen Störungen an
das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt.
ununterbrochen Größere Störungen, denen keine
spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welche
Störung vorliegt, und wenden Sie sich in jedem Fall an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Betriebskontrolle
Page 30 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

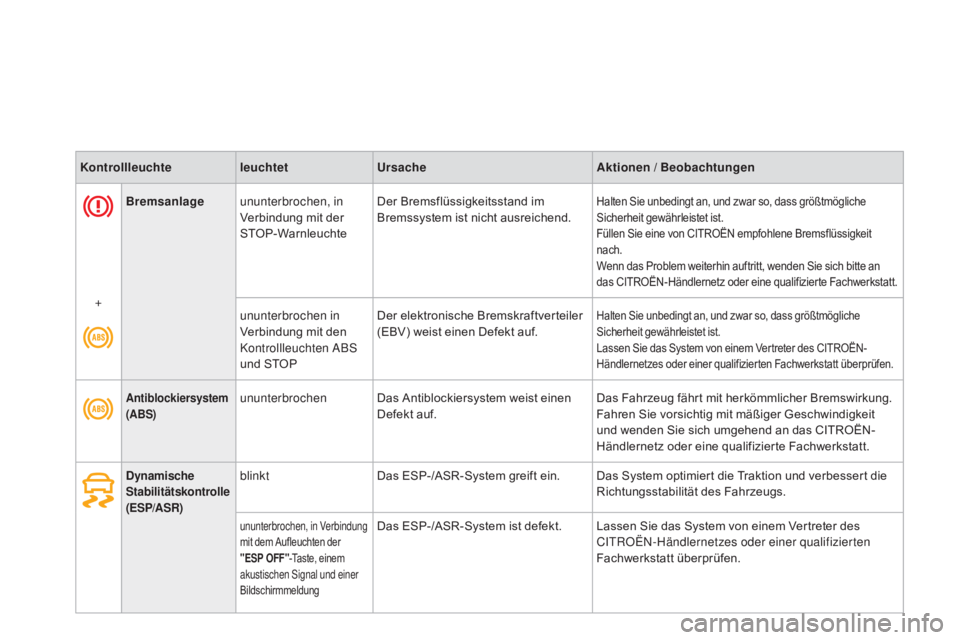

Bremsanlageununterbrochen, in
Verbindung mit der
STOP-Warnleuchte Der Bremsflüssigkeitsstand im
Bremssystem ist nicht ausreichend.Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit
nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte an
das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
+
ununterbrochen in
Verbindung mit den
Kontrollleuchten ABS
und STOPDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Lassen Sie das System von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.
Kontrollleuchte
leuchtetUrsacheak tionen / Beobachtungen
antiblockiersystem
(aB S)ununterbrochen Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
Dynamische
Stabilitätskontrolle
(ES
p
/
aS
R)blinkt Das ESP-/ASR-System greift ein. Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
ununterbrochen, in Verbindung
mit dem Aufleuchten der
"ES
p
OFF" -Taste, einem
akustischen Signal und einer
BildschirmmeldungDas ESP-/ASR-System ist defekt. Lassen Sie das System von einem Vertreter des CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
