Page 41 of 384
39
DS3_de_Chap01_controle-de-marche_ed01-2014
Bei Modellen mit einer elektrischen
Ölstandsanzeige wird beim Einschalten der
Zündung nach der Wartungsinformation
einige Sekunden lang der Motorölstand am
Kombiinstrument angezeigt.

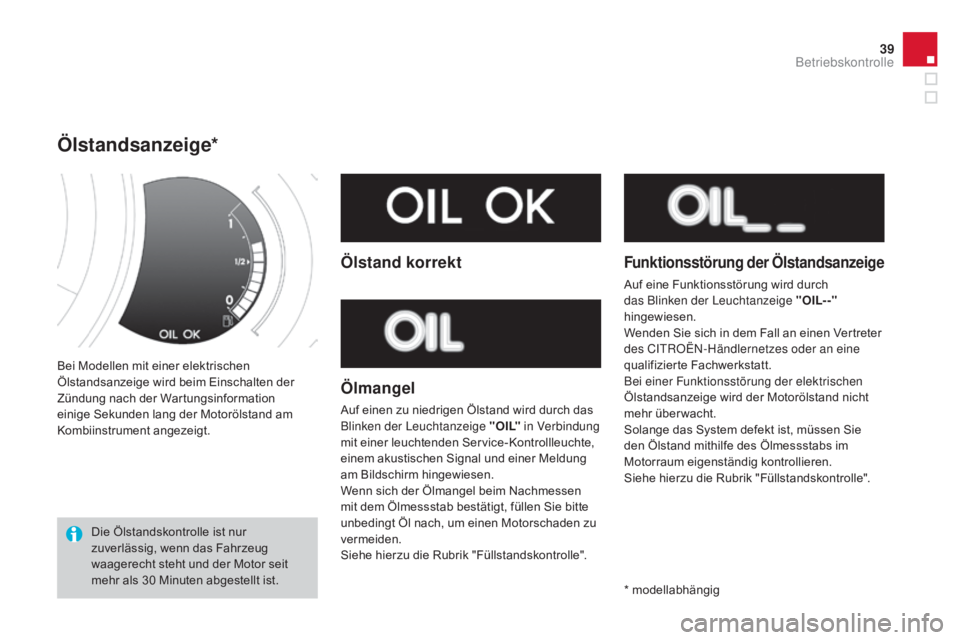

Ölstandsanzeige*
Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit
mehr als 30 Minuten abgestellt ist.
Ölstand korrekt
Ölmangel
Auf einen zu niedrigen Ölstand wird durch das
Blinken der Leuchtanzeige "OIL" in Verbindung
mit einer leuchtenden Service-Kontrollleuchte,
einem akustischen Signal und einer Meldung
am Bildschirm hingewiesen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Siehe hierzu die Rubrik "Füllstandskontrolle".
Funktionsstörung der Ölstandsanzeige
Auf eine Funktionsstörung wird durch
das Blinken der Leuchtanzeige "OIL- -"
hingewiesen.
Wenden Sie sich in dem Fall an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bei einer Funktionsstörung der elektrischen
Ölstandsanzeige wird der Motorölstand nicht
mehr über wacht.
Solange das System defekt ist, müssen Sie
den Ölstand mithilfe des Ölmessstabs im
Motorraum eigenständig kontrollieren.
Siehe hierzu die Rubrik "Füllstandskontrolle".
* modellabhängig
Betriebskontrolle
Page 42 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.

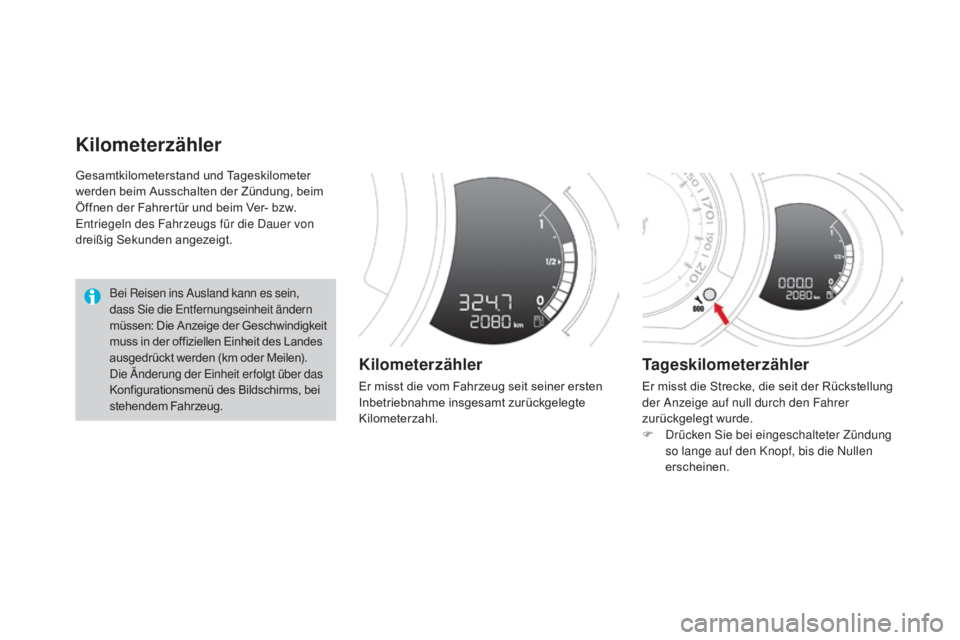

Kilometerzähler
Kilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Bei Reisen ins Ausland kann es sein,
dass Sie die Entfernungseinheit ändern
müssen: Die Anzeige der Geschwindigkeit
muss in der offiziellen Einheit des Landes
ausgedrückt werden (km oder Meilen).
Die Änderung der Einheit erfolgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung
der Anzeige auf null durch den Fahrer
zurückgelegt wurde.
F
D
rücken Sie bei eingeschalteter Zündung
so lange auf den Knopf, bis die Nullen
erscheinen.
Page 43 of 384
41
DS3_de_Chap01_controle-de-marche_ed01-2014

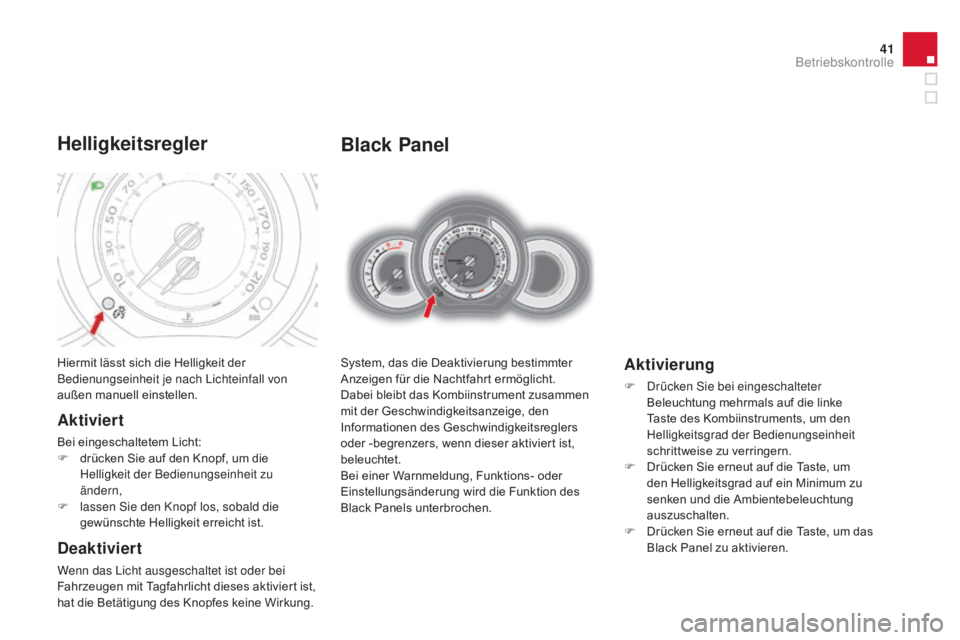

Black panel
System, das die Deaktivierung bestimmter
Anzeigen für die Nachtfahrt ermöglicht.
Dabei bleibt das Kombiinstrument zusammen
mit der Geschwindigkeitsanzeige, den
Informationen des Geschwindigkeitsreglers
oder -begrenzers, wenn dieser aktiviert ist,
beleuchtet.
Bei einer Warnmeldung, Funktions- oder
Einstellungsänderung wird die Funktion des
Black Panels unterbrochen.aktivierung
F Drücken Sie bei eingeschalteter Beleuchtung mehrmals auf die linke
Taste des Kombiinstruments, um den
Helligkeitsgrad der Bedienungseinheit
schrittweise zu verringern.
F
D
rücken Sie erneut auf die Taste, um
den Helligkeitsgrad auf ein Minimum zu
senken und die Ambientebeleuchtung
auszuschalten.
F
D
rücken Sie erneut auf die Taste, um das
Black Panel zu aktivieren.
Hiermit lässt sich die Helligkeit der
Bedienungseinheit je nach Lichteinfall von
außen manuell einstellen.
Helligkeitsregler
aktiviert
Bei eingeschaltetem Licht:
F
d rücken Sie auf den Knopf, um die
Helligkeit der Bedienungseinheit zu
ändern,
F
l
assen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Deaktiviert
Wenn das Licht ausgeschaltet ist oder bei
Fahrzeugen mit Tagfahrlicht dieses aktiviert ist,
hat die Betätigung des Knopfes keine Wirkung.
Betriebskontrolle
Page 44 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

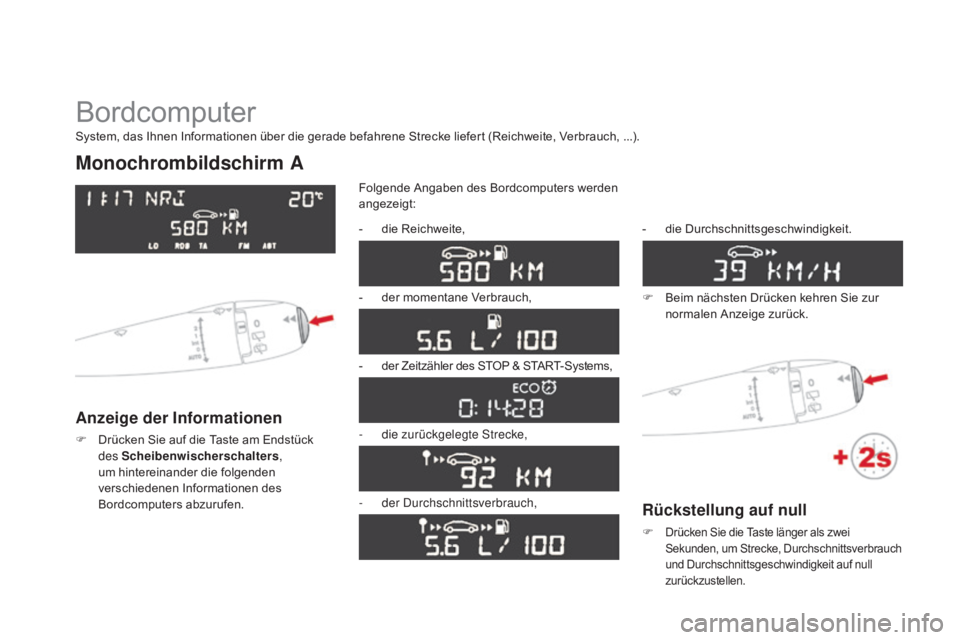

Bordcomputer
monochrombildschirm a
anzeige der Informationen
F Drücken Sie auf die Taste am Endstück
des Scheibenwischerschalters ,
um hintereinander die folgenden
verschiedenen Informationen des
Bordcomputers abzurufen. Folgende Angaben des Bordcomputers werden
angezeigt:
-
d
ie Reichweite,
-
d
er momentane Verbrauch,
-
d
er Zeitzähler des STOP & START-Systems,
- d ie zurückgelegte Strecke,
-
d
er Durchschnittsverbrauch,-
d
ie Durchschnittsgeschwindigkeit.
F
B
eim nächsten Drücken kehren Sie zur
normalen Anzeige zurück.
System, das Ihnen Informationen über die gerade befahrene Strecke liefert (Reichweite, Verbrauch, ...).
Rückstellung auf null
F Drücken Sie die Taste länger als zwei
Sekunden, um Strecke, Durchschnittsverbrauch
und Durchschnittsgeschwindigkeit auf null
zurückzustellen.
Page 45 of 384
43
DS3_de_Chap01_controle-de-marche_ed01-2014

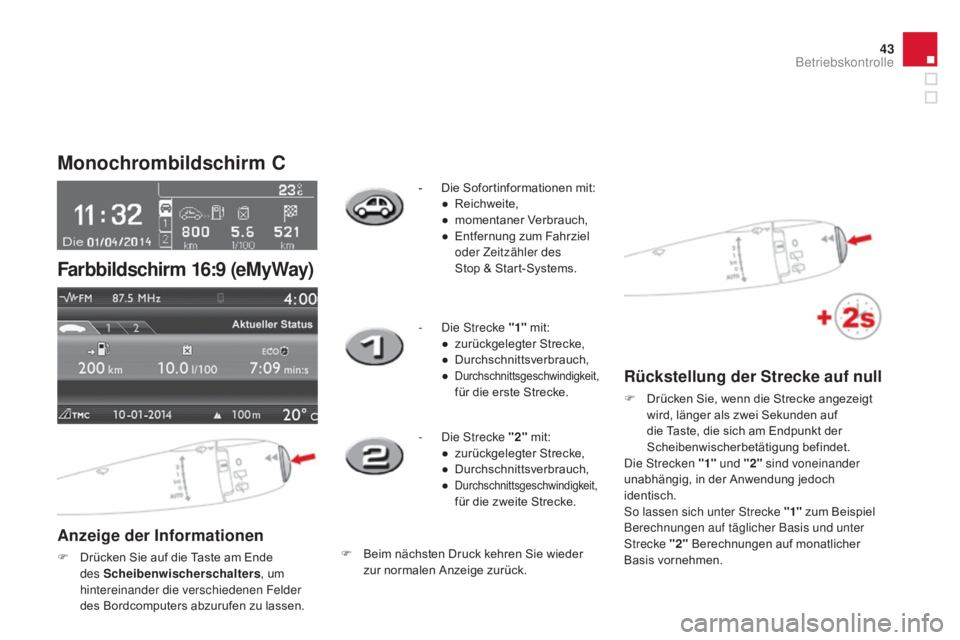

monochrombildschirm C
anzeige der Informationen
F Drücken Sie auf die Taste am Ende des Scheibenwischerschalters , um
hintereinander die verschiedenen Felder
des Bordcomputers abzurufen zu lassen. -
D
ie Sofortinformationen mit:
●
R
eichweite,
●
m
omentaner Verbrauch,
●
E
ntfernung zum Fahrziel
oder Zeitzähler des
Stop & Start-Systems.
-
D
ie Strecke "
1" mit:
●
z
urückgelegter Strecke,
●
D
urchschnittsverbrauch,
●
Durchschnittsgeschwindigkeit, für die erste Strecke.
-
D
ie Strecke "2" mit:
●
z
urückgelegter Strecke,
●
D
urchschnittsverbrauch,
●
Durchschnittsgeschwindigkeit, für die zweite Strecke.
F
B
eim nächsten Druck kehren Sie wieder
zur normalen Anzeige zurück.
Farbbildschirm 16:9 (emywa y)
Rückstellung der Strecke auf null
F Drücken Sie, wenn die Strecke angezeigt
wird, länger als zwei Sekunden auf
die Taste, die sich am Endpunkt der
Scheibenwischerbetätigung befindet.
Die Strecken "1" und "2" sind voneinander
unabhängig, in der Anwendung jedoch
identisch.
So lassen sich unter Strecke "1" zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke "2" Berechnungen auf monatlicher
Basis vornehmen.
Betriebskontrolle
Page 46 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

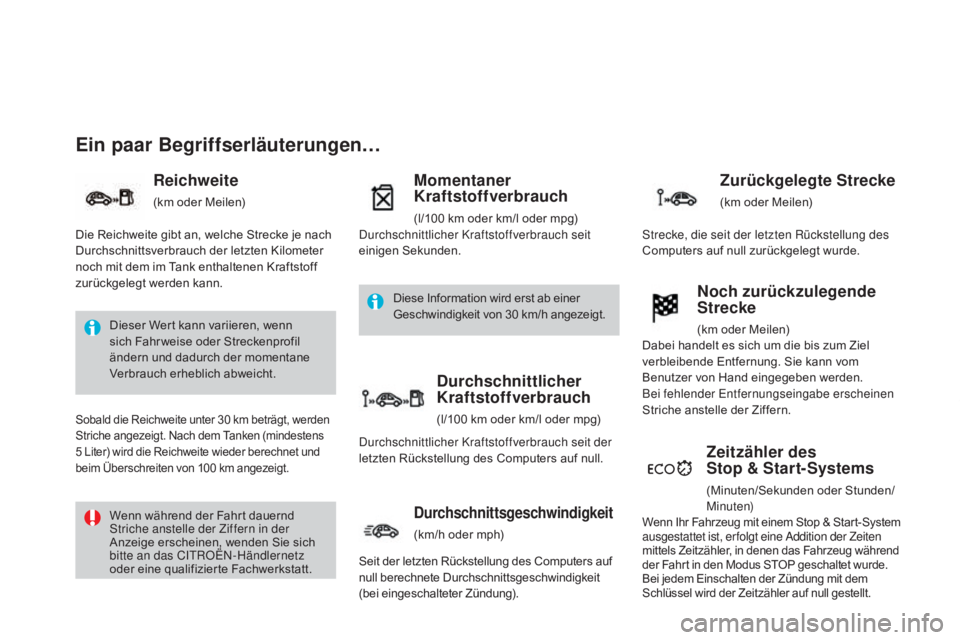

Ein paar Begriffserläuterungen…
Reichweite
(km oder Meilen)
momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Zeitzähler des
Stop & Start-Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Dieser Wert kann variieren, wenn
sich Fahr weise oder Streckenprofil
ändern und dadurch der momentane
Verbrauch erheblich abweicht.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der
Anzeige erscheinen, wenden Sie sich
bitte an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens
5 Liter) wird die Reichweite wieder berechnet und
beim Überschreiten von 100 km angezeigt.
Noch zurückzulegende
Strecke
(km oder Meilen)
Die Reichweite gibt an, welche Strecke je nach
Durchschnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraftstoff
zurückgelegt werden kann.
Durchschnittlicher Kraftstoffverbrauch seit
einigen Sekunden.
Dabei handelt es sich um die bis zum Ziel
verbleibende Entfernung. Sie kann vom
Benutzer von Hand eingegeben werden.
Bei fehlender Entfernungseingabe erscheinen
Striche anstelle der Ziffern.
Wenn Ihr Fahrzeug mit einem Stop & Start-System
ausgestattet ist, erfolgt eine Addition der Zeiten
mittels Zeitzähler, in denen das Fahrzeug während
der Fahrt in den Modus STOP geschaltet wurde.
Bei jedem Einschalten der Zündung mit dem
Schlüssel wird der Zeitzähler auf null gestellt.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten Rückstellung des
Computers auf null zurückgelegt wurde.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des Computers auf
null berechnete Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung).
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffverbrauch seit der
letzten Rückstellung des Computers auf null. Diese Information wird erst ab einer
Geschwindigkeit von 30 km/h angezeigt.
Page 47 of 384
45
DS3_de_Chap01_controle-de-marche_ed01-2014
Betriebskontrolle
Page 48 of 384
DS3_de_Chap02_ecrans-multifonction_ed01-2014

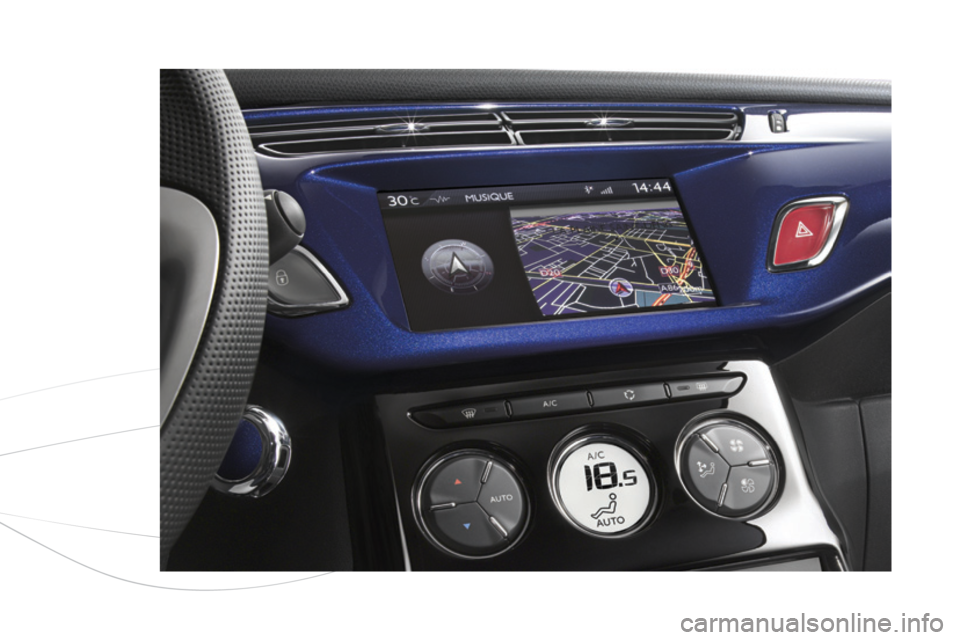

Multifunktionsbildschirme
In diesem Abschnitt er fahren Sie, wie Sie Fahrzeuginformationen über
den Multifunktionsbildschirm mit Hilfe der ergonomischen Menüstruktur
einstellen oder abrufen können.
Page 49 of 384
DS3_de_Chap02_ecrans-multifonction_ed01-2014
Page 50 of 384
DS3_de_Chap02_ecrans-multifonction_ed01-2014

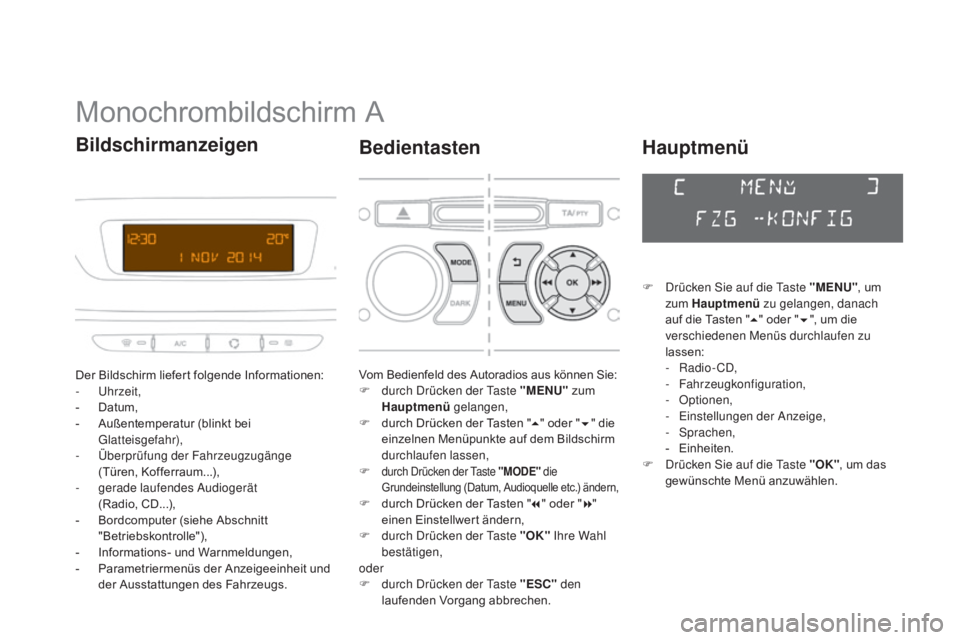

Monochrombildschirm A
Der Bildschirm liefert folgende Informationen:
- Uhrzeit,
-
D
atum,
-
A
ußentemperatur (blinkt bei
Glatteisgefahr),
-
Ü
berprüfung der Fahrzeugzugänge
(Türen, Kofferraum...),
-
g
erade laufendes Audiogerät
(Radio, CD...),
-
B
ordcomputer (siehe Abschnitt
"Betriebskontrolle"),
-
I
nformations- und Warnmeldungen,
-
P
arametriermenüs der Anzeigeeinheit und
der Ausstattungen des Fahrzeugs.
Bildschirmanzeigen
Vom Bedienfeld des Autoradios aus können Sie:
F d urch Drücken der Taste "mE NU" zum
Hauptmenü gelangen,
F
d
urch Drücken der Tasten " 5" oder " 6" die
einzelnen Menüpunkte auf dem Bildschirm
durchlaufen lassen,
F
durch Drücken der Taste "mO DE" die
Grundeinstellung (Datum, Audioquelle etc.) ändern,
F durch Drücken der Tasten " 7" oder " 8"
einen Einstellwert ändern,
F
d
urch Drücken der Taste "OK" Ihre Wahl
bestätigen,
oder
F
d
urch Drücken der Taste "ESC" den
laufenden Vorgang abbrechen.
Bedientasten
F Drücken Sie auf die Taste "mE NU", um
zum Hauptmenü zu gelangen, danach
auf die Tasten " 5" oder " 6", um die
verschiedenen Menüs durchlaufen zu
lassen:
-
Radio - CD,
-
Fahrzeugkonfiguration,
-
Optionen,
-
E
instellungen der Anzeige,
-
Sprachen,
-
E
inheiten.
F
D
rücken Sie auf die Taste "OK" , um das
gewünschte Menü anzuwählen.
Hauptmenü
