Page 31 of 384
29
DS3_de_Chap01_controle-de-marche_ed01-2014

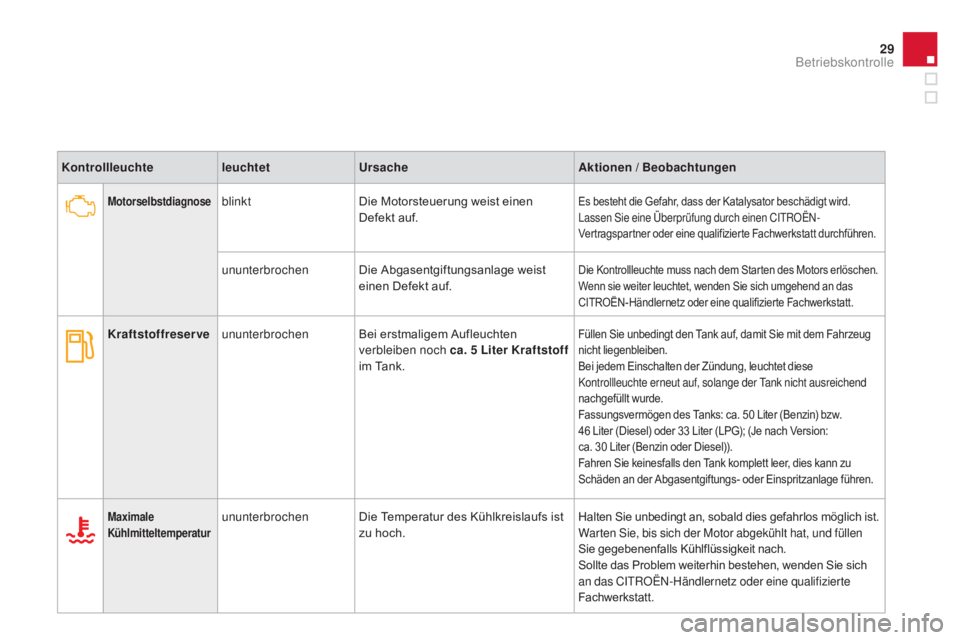

KontrollleuchteleuchtetUrsacheak tionen / Beobachtungen
motorselbstdiagnoseblinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt durchführen.
ununterbrochenDie Abgasentgiftungsanlage weist
einen Defekt auf.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kraftstoffreserveununterbrochen Bei erstmaligem Aufleuchten
verbleiben noch ca. 5 Liter Kraftstoff
im Tank.Füllen Sie unbedingt den Tank auf, damit Sie mit dem Fahrzeug
nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht ausreichend
nachgefüllt wurde.
Fassungsvermögen des Tanks: ca. 50 Liter (Benzin) bzw.
46 Liter (Diesel) oder 33 Liter (LPG); (Je nach Version:
ca. 30 Liter (Benzin oder Diesel)).
Fahren Sie keinesfalls den Tank komplett leer, dies kann zu
Schäden an der Abgasentgiftungs- oder Einspritzanlage führen.
maximale
Kühlmitteltemperaturununterbrochen Die Temperatur des Kühlkreislaufs ist
zu hoch.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Betriebskontrolle
Page 32 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

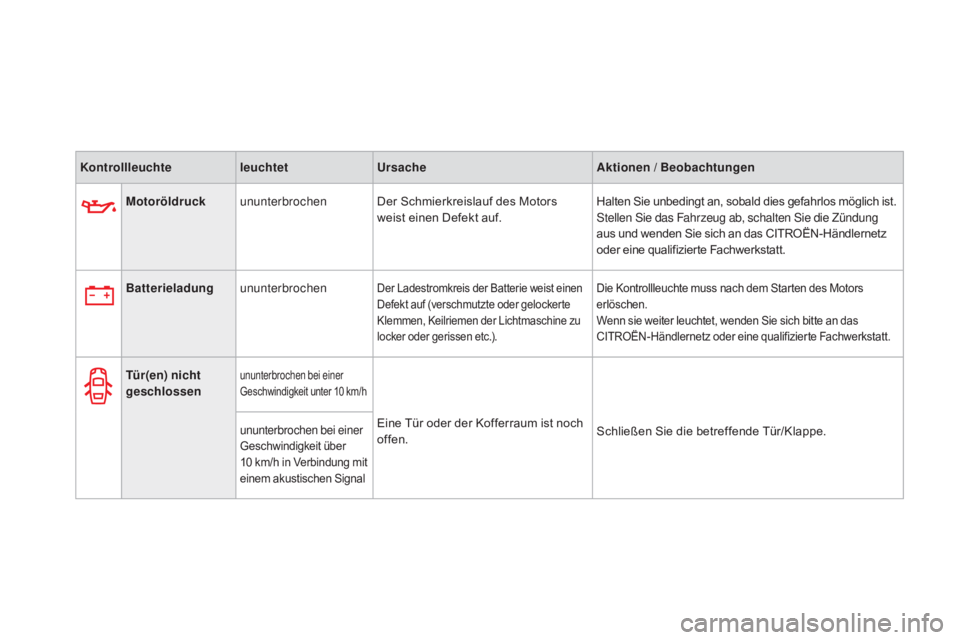

KontrollleuchteleuchtetUrsacheak tionen / Beobachtungen
mo
toröldruck ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
B atterieladung ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Tür(en) nicht
geschlossenununterbrochen bei einer
Geschwindigkeit unter 10 km/h
Eine Tür oder der Kofferraum ist noch
offen. Schließen Sie die betreffende Tür/Klappe.ununterbrochen bei einer
Geschwindigkeit über
10 km/h in Verbindung mit
einem akustischen Signal
Page 33 of 384
31
DS3_de_Chap01_controle-de-marche_ed01-2014

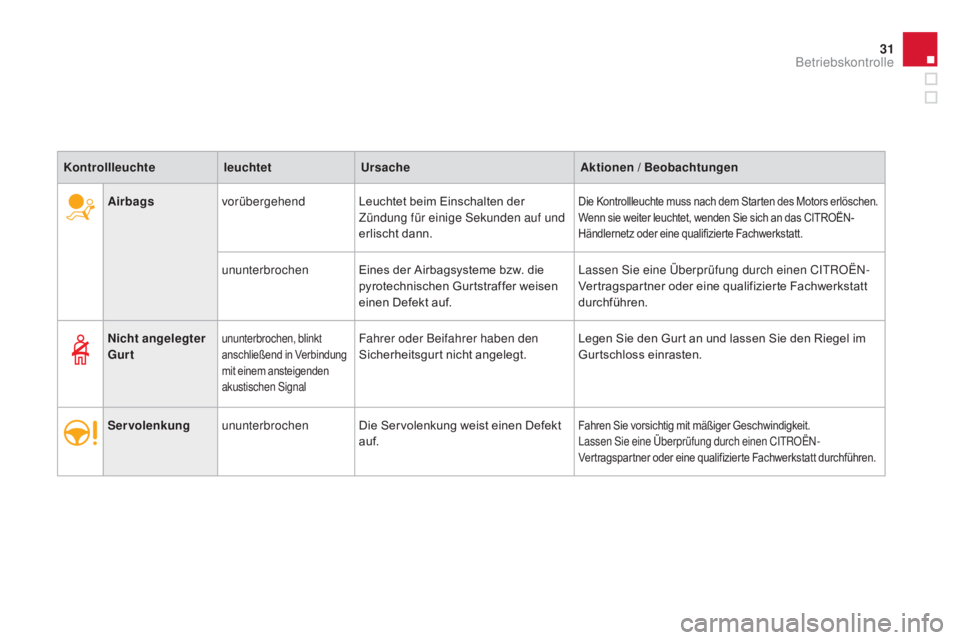

airbagsvorübergehend Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
ununterbrochenEines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen
einen Defekt auf. Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
Kontrollleuchte
leuchtetUrsache
ak
tionen / Beobachtungen
Nicht angelegter
Gurt
ununterbrochen, blinkt
anschließend in Verbindung
mit einem ansteigenden
akustischen SignalFahrer oder Beifahrer haben den
Sicherheitsgurt nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
Servolenkung ununterbrochen Die Servolenkung weist einen Defekt
auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt durchführen.
Betriebskontrolle
Page 34 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

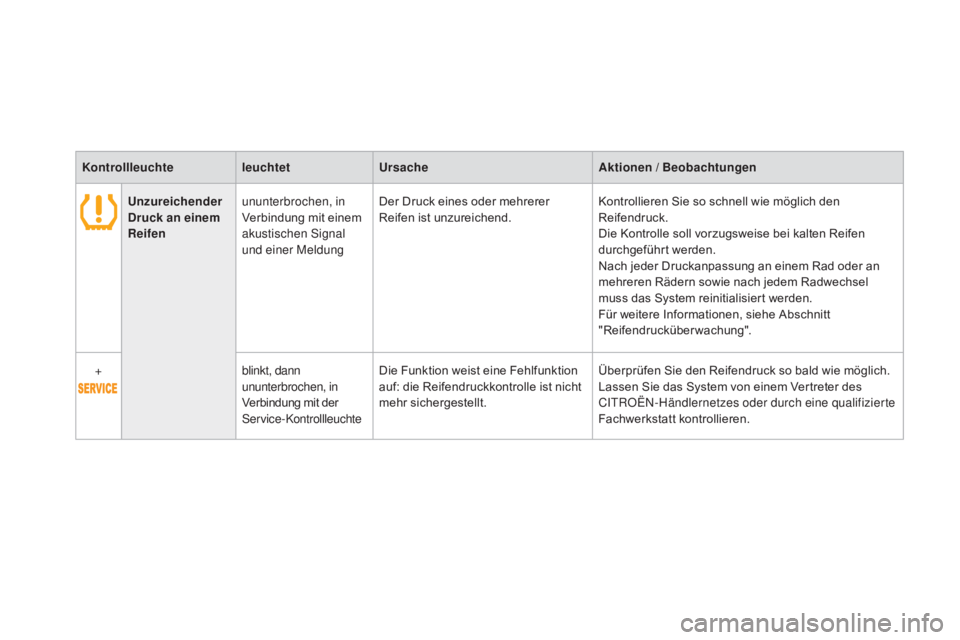

KontrollleuchteleuchtetUrsacheak tionen / Beobachtungen
Unzureichender
Druck an einem
Reifen ununterbrochen, in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie so schnell wie möglich den
Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem Rad oder an
mehreren Rädern sowie nach jedem Radwechsel
muss das System reinitialisiert werden.
Für weitere Informationen, siehe Abschnitt
"Reifendrucküberwachung".
+ blinkt, dann
ununterbrochen, in
Verbindung mit der
Service-KontrollleuchteDie Funktion weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder durch eine qualifizierte
Fachwerkstatt kontrollieren.
Page 35 of 384
33
DS3_de_Chap01_controle-de-marche_ed01-2014

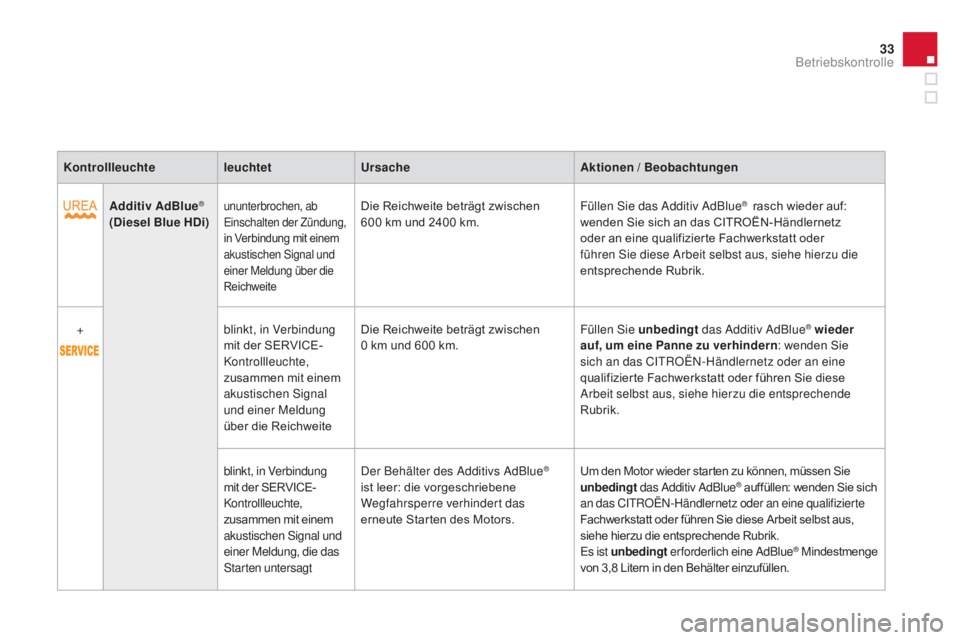

KontrollleuchteleuchtetUrsacheak tionen / Beobachtungen
a
dditiv a dBlue
®
(Diesel Blue HDi)ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
ReichweiteDie Reichweite beträgt zwischen
600 km und 2400 km. Füllen Sie das Additiv AdBlue® rasch wieder auf:
wenden Sie sich an das CITROËN-Händlernetz
oder an eine qualifizierte Fachwerkstatt oder
führen Sie diese Arbeit selbst aus, siehe hierzu die
entsprechende Rubrik.
+ blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal
und einer Meldung
über die ReichweiteDie Reichweite beträgt zwischen
0 km und 600 km.
Füllen Sie unbedingt
das Additiv AdBlue
® wieder
auf, um eine
pa
nne zu verhindern : wenden Sie
sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt oder führen Sie diese
Arbeit selbst aus, siehe hierzu die entsprechende
Rubrik.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Der Behälter des Additivs AdBlue
®
ist leer: die vorgeschriebene
Wegfahrsperre verhindert das
erneute Starten des Motors. Um den Motor wieder starten zu können, müssen Sie
unbedingt
das Additiv AdBlue® auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus,
siehe hierzu die entsprechende Rubrik.
Es ist unbedingt erforderlich eine AdBlue
® Mindestmenge
von 3,8 Litern in den Behälter einzufüllen.
Betriebskontrolle
Page 36 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

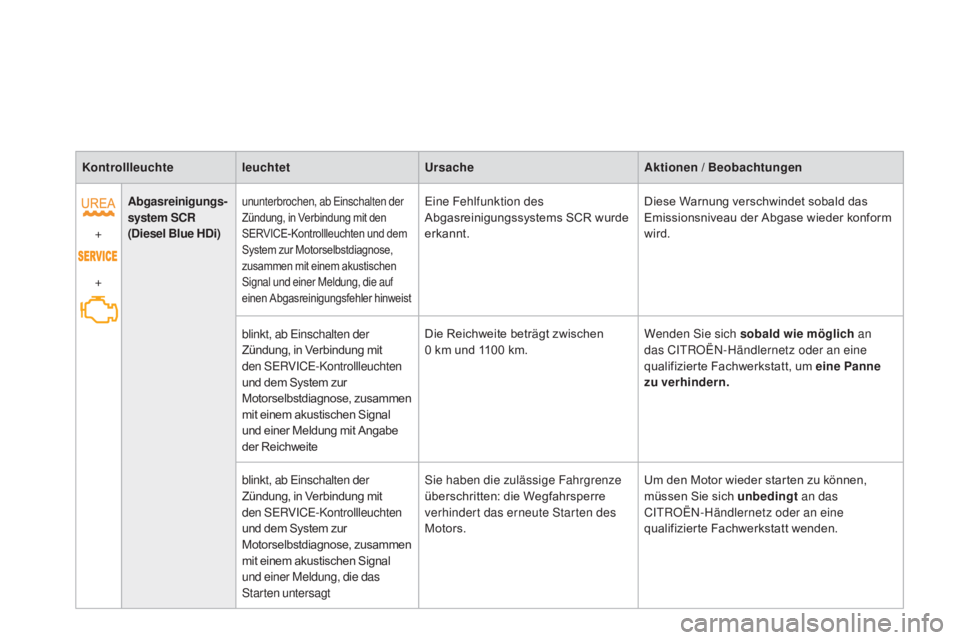

Kontrollleuchteleuchtet Ursacheak tionen / Beobachtungen
+
+
ab
gasreinigungs-
system SCR
(Diesel Blue HDi)
ununterbrochen, ab Einschalten der
Zündung, in Verbindung mit den
SERVICE-Kontrollleuchten und dem
System zur Motorselbstdiagnose,
zusammen mit einem akustischen
Signal und einer Meldung, die auf
einen Abgasreinigungsfehler hinweistEine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet sobald das
Emissionsniveau der Abgase wieder konform
wird.
blinkt, ab Einschalten der
Zündung, in Verbindung mit
den SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose, zusammen
mit einem akustischen Signal
und einer Meldung mit Angabe
der Reichweite Die Reichweite beträgt zwischen
0
km und 1100 km. Wenden Sie sich sobald wie möglich
an
das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt, um eine
p
a
nne
zu verhindern.
blinkt, ab Einschalten der
Zündung, in Verbindung mit
den SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose, zusammen
mit einem akustischen Signal
und einer Meldung, die das
Starten untersagt Sie haben die zulässige Fahrgrenze
überschritten: die Wegfahrsperre
verhindert das erneute Starten des
Motors.
Um den Motor wieder starten zu können,
müssen Sie sich unbedingt
an das
CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt wenden.
Page 37 of 384
35
DS3_de_Chap01_controle-de-marche_ed01-2014

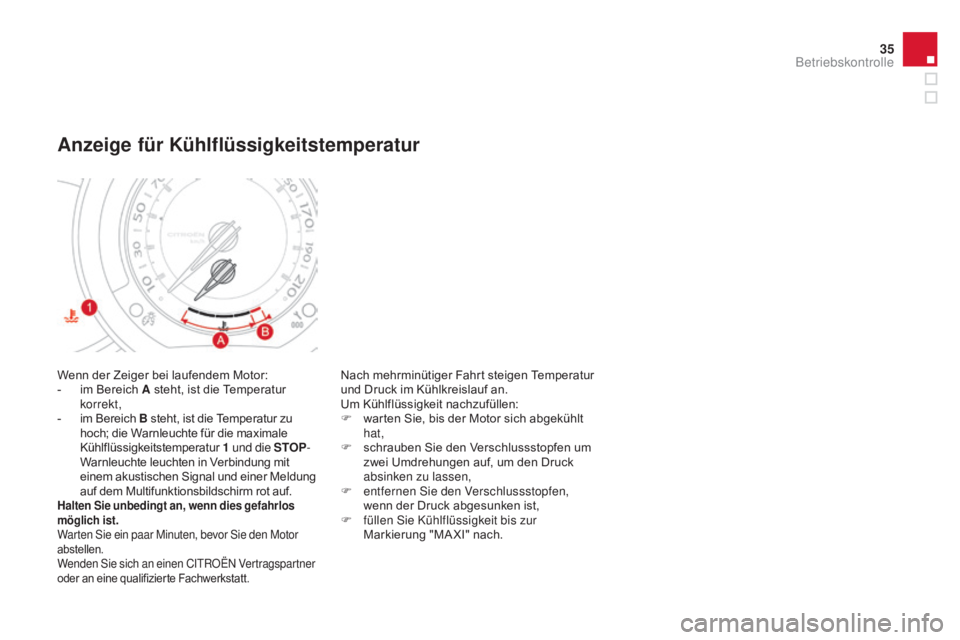

Wenn der Zeiger bei laufendem Motor:
- i m Bereich a steht, ist die Temperatur
korrekt,
-
i
m Bereich B steht, ist die Temperatur zu
hoch; die Warnleuchte für die maximale
Kühlflüssigkeitstemperatur 1 und die STO
p-
W
arnleuchte leuchten in Verbindung mit
einem akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm rot auf.
Halten Sie unbedingt an, wenn dies gefahrlos
möglich ist.
Warten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Wenden Sie sich an einen CITROËN Vertragspartner
oder an eine qualifizierte Fachwerkstatt.
anzeige für Kühlflüssigkeitstemperatur
Nach mehrminütiger Fahrt steigen Temperatur
und Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
F
w
arten Sie, bis der Motor sich abgekühlt
hat,
F
s
chrauben Sie den Verschlussstopfen um
zwei Umdrehungen auf, um den Druck
absinken zu lassen,
F
en
tfernen Sie den Verschlussstopfen,
wenn der Druck abgesunken ist,
F
f
üllen Sie Kühlflüssigkeit bis zur
Markierung "MA XI" nach.
Betriebskontrolle
Page 38 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

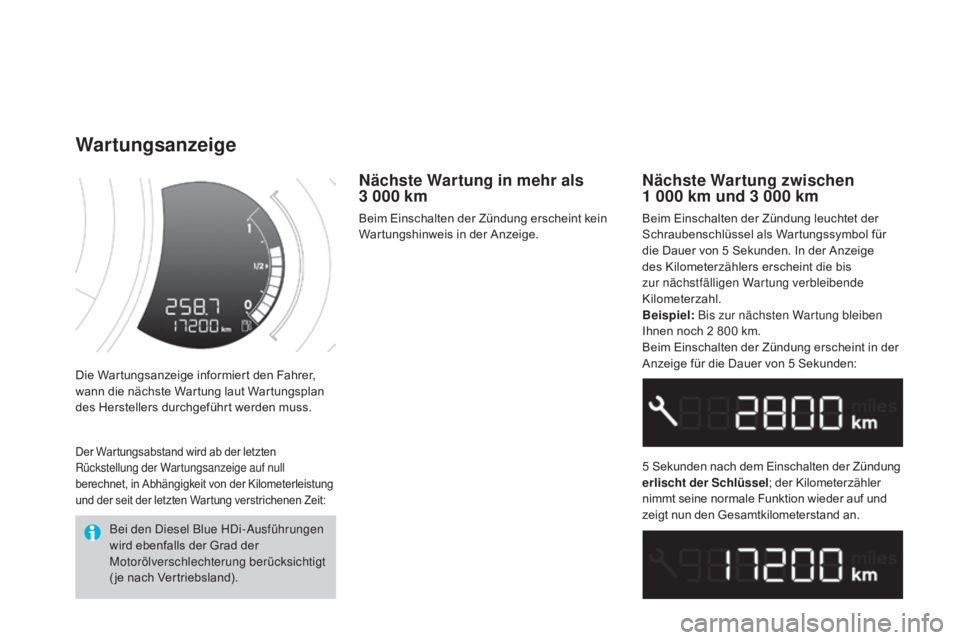

Die Wartungsanzeige informiert den Fahrer,
wann die nächste Wartung laut Wartungsplan
des Herstellers durchgeführt werden muss.
wartungsanzeige
Nächste wartung zwischen
1 000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für
die Dauer von 5 Sekunden. In der Anzeige
des Kilometerzählers erscheint die bis
zur nächstfälligen Wartung verbleibende
Kilometerzahl.
Beispiel: Bis zur nächsten Wartung bleiben
Ihnen noch 2 800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel ; der Kilometerzähler
nimmt seine normale Funktion wieder auf und
zeigt nun den Gesamtkilometerstand an.
Bei den Diesel Blue HDi-Ausführungen
wird ebenfalls der Grad der
Motorölverschlechterung berücksichtigt
( je nach Vertriebsland).
Der Wartungsabstand wird ab der letzten
Rückstellung der Wartungsanzeige auf null
berechnet, in Abhängigkeit von der Kilometerleistung
und der seit der letzten Wartung verstrichenen Zeit:
Nächste wa rtung in mehr als
3 000 km
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Anzeige.
Page 39 of 384
37
DS3_de_Chap01_controle-de-marche_ed01-2014

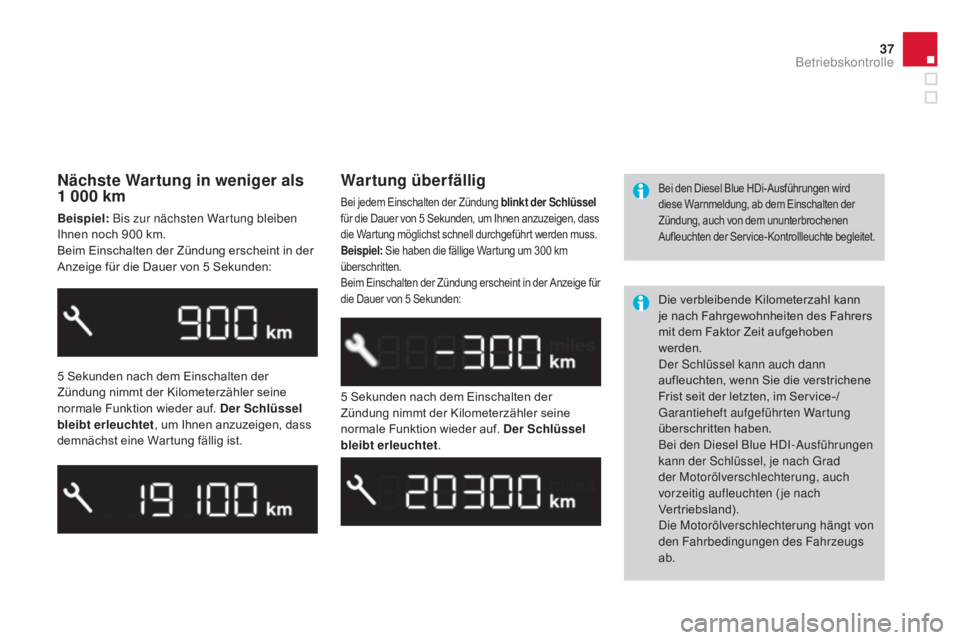

Nächste wartung in weniger als
1 000 km
Beispiel: Bis zur nächsten Wartung bleiben
Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet , um Ihnen anzuzeigen, dass
demnächst eine Wartung fällig ist. 5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet
.
wartung überfällig
Bei jedem Einschalten der Zündung blinkt der Schlüssel
für die Dauer von 5 Sekunden, um Ihnen anzuzeigen, dass
die Wartung möglichst schnell durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der Anzeige für
die Dauer von 5 Sekunden:Bei den Diesel Blue HDi-Ausführungen wird
diese Warnmeldung, ab dem Einschalten der
Zündung, auch von dem ununterbrochenen
Aufleuchten der Service-Kontrollleuchte begleitet.
Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fahrers
mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann auch dann
aufleuchten, wenn Sie die verstrichene
Frist seit der letzten, im Service-/
Garantieheft aufgeführten Wartung
überschritten haben.
Bei den Diesel Blue HDI-Ausführungen
kann der Schlüssel, je nach Grad
der Motorölverschlechterung, auch
vorzeitig aufleuchten ( je nach
Vertriebsland).
Die Motorölverschlechterung hängt von
den Fahrbedingungen des Fahrzeugs
ab.
Betriebskontrolle
Page 40 of 384
DS3_de_Chap01_controle-de-marche_ed01-2014

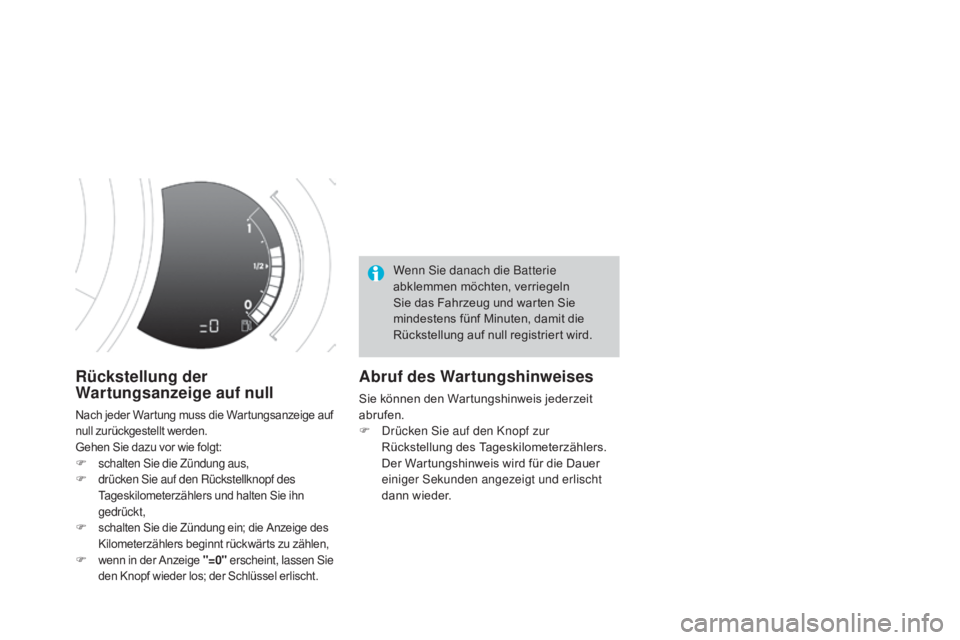

Rückstellung der wartungsanzeige auf null
Nach jeder Wartung muss die Wartungsanzeige auf
null zurückgestellt werden.
Gehen Sie dazu vor wie folgt:
F schalten Sie die Zündung aus,F drücken Sie auf den Rückstellknopf des
Tageskilometerzählers und halten Sie ihn
gedrückt,
F schalten Sie die Zündung ein; die Anzeige des Kilometerzählers beginnt rückwärts zu zählen,
F wenn in der Anzeige "=0" erscheint, lassen Sie
den Knopf wieder los; der Schlüssel erlischt.
Wenn Sie danach die Batterie
abklemmen möchten, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf null registriert wird.
abruf des wa rtungshinweises
Sie können den Wartungshinweis jederzeit
abrufen.
F
D
rücken Sie auf den Knopf zur
Rückstellung des Tageskilometerzählers.
D
er Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder.
