CITROEN DS3 2018 Eksploatavimo vadovas (in Lithuanian)

189

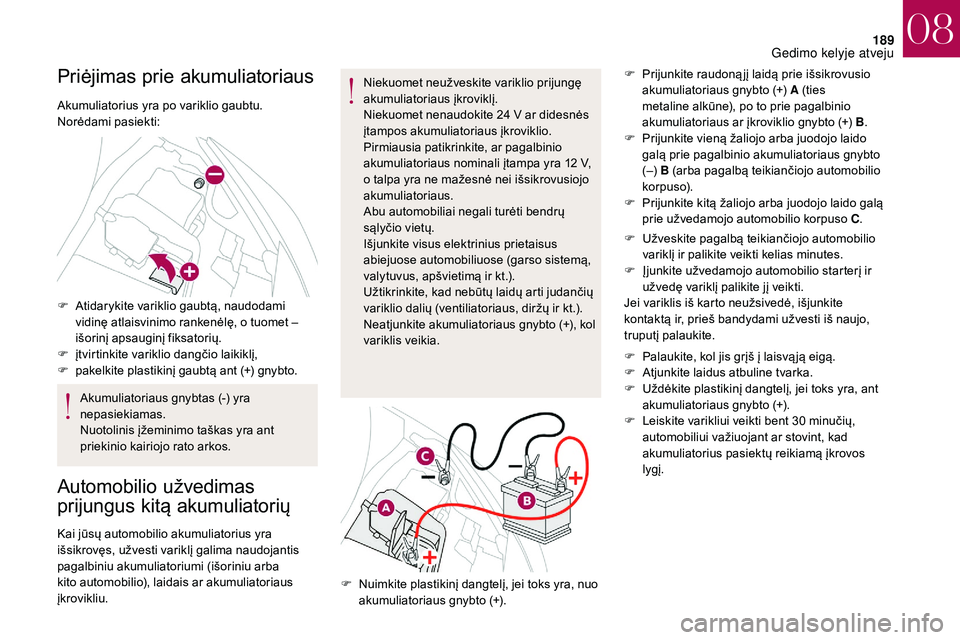

Priėjimas prie akumuliatoriaus
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti:
F
A
tidarykite variklio gaubtą, naudodami
vidinę atlaisvinimo rankenėlę, o tuomet –
išorinį apsauginį fiksatorių.
F

į
tvirtinkite variklio dangčio laikiklį,
F

p
akelkite plastikinį gaubtą ant (+) gnybto.
Akumuliatoriaus gnybtas (-) yra
nepasiekiamas.
Nuotolinis įžeminimo taškas yra ant
priekinio kairiojo rato arkos.
Automobilio užvedimas
prijungus kitą akumuliatorių
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba
kito automobilio), laidais ar akumuliatoriaus
įkrovikliu. Niekuomet neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
Niekuomet nenaudokite 24
V ar didesnės
įtampos akumuliatoriaus įkroviklio.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra 12 V,
o talpa yra ne mažesnė nei išsikrovusiojo
akumuliatoriaus.
Abu automobiliai negali turėti bendrų
sąlyčio vietų.
Išjunkite visus elektrinius prietaisus
abiejuose automobiliuose (garso sistemą,
valytuvus, apšvietimą ir kt.).
Užtikrinkite, kad nebūtų laidų arti judančių
variklio dalių (ventiliatoriaus, diržų ir kt.).
Neatjunkite akumuliatoriaus gnybto (+), kol
variklis veikia. F
P
rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (ties
metaline alkūne), po to prie pagalbinio
akumuliatoriaus ar įkroviklio gnybto (+) B .
F
P
rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus gnybto
(–) B (arba pagalbą teikiančiojo automobilio
ko r p u s o).
F
P
rijunkite kitą žaliojo arba juodojo laido galą
prie užvedamojo automobilio korpuso C .
F
N
uimkite plastikinį dangtelį, jei toks yra, nuo
akumuliatoriaus gnybto (+). F

U
žveskite pagalbą teikiančiojo automobilio
variklį ir palikite veikti kelias minutes.
F
Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
Jei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš naujo,
truputį palaukite.
F
P
alaukite, kol jis grįš į laisvą ją eigą.
F
A
tjunkite laidus atbuline tvarka.
F
U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F
L
eiskite varikliui veikti bent 30 minučių,
automobiliui važiuojant ar stovint, kad
akumuliatorius pasiektų reikiamą įkrovos
lygį.
08
Gedimo kelyje atveju

190
Akumuliatoriaus įkrovimas
naudojantis įkrovikliu
Siekiant pailginti akumuliatoriaus tarnavimo
laiką, būtina palaikyti reikiamą jo įkrovos lygį.
Tam tikromis aplinkybėmis gali tekti atnaujinti
akumuliatoriaus įkrovą:
-
j
eigu naudojate automobilį tik trumpoms
kelionėms;
-

j
eigu automobilis nebus naudojamas
važiavimui keletą savaičių.
Kreipkitės į tinklo atstovybę arba kvalifikuota
remonto dirbtuvė.
Jeigu ketinate patys atnaujinti
akumuliatoriaus įkrovą, naudokite tik
su švino rūgštiniais akumuliatoriaus
suderinamą įkroviklį, kurio vardinė įtampa
būtų 12
V.
Laikykitės įkroviklio gamintojo pateiktų
instrukcijų.
Niekada nesukeiskite vietomis polių. Akumuliatoriaus atjungti nebūtina.
Niekada nebandykite įkrauti sušalusio
akumuliatoriaus. Gali kilti sprogimo pavojus!
Jei akumuliatorius buvo sušalęs, patikrinkite
jį bet kurioje tinklo atstovybėje arba
kvalifikuota remonto dirbtuvė, kur jis bus
patikrintas, ar vidinės dalys nėra pažeistos
ir ar nėra įtrūkęs korpusas, dėl ko galėtų
kilti nuodingos ir koroziją keliančios rūgšties
ištekėjimo pavojus.
Akumuliatoriaus atjungimas
Kai kurios funkcijos, įskaitant „Stop
& Start“, yra negalimos, jeigu
akumuliatoriaus įkrovos lygis nėra
pakankamas.F

I
šjunkite degimą.
F

I
šjunkite visus elektrinius prietaisus (garso
sistemą, apšvietimą, valytuvus ir kt.).
F

P
rieš prijungdami laidus prie
akumuliatoriaus išjunkite įkroviklį B , kad
išvengtumėte pavojingo kibirkščiavimo.
F

P
atikrinkite, ar įkroviklio laidai yra techniškai
tvarkingi.
F

P
rijunkite įkroviklio B laidus tokia tvarka:
-

r
audonojo teigiamo laido (+) galą prie
akumuliatoriaus A gnybto (+);
-

j
uodojo neigiamo laido (–) galą prie
automobilio korpuso C .
F

B
aigus įkrauti, išjunkite įkroviklį B prieš
atjungdami laidus nuo akumuliatoriaus A. Jeigu tokia etiketė yra, būtina naudoti
tik 12
V įkroviklį, kad nebūtų padaryta
nepataisomos žalos elektrinėms dalims,
susijusioms su „Stop & Start“ sistema.
Tam, kad būtų išlaikytas įkrovos
lygis reikalingas variklio užvedimui,
rekomenduojama akumuliatorių atjungti, jeigu
automobilis ilgą laiką nebus eksploatuojamas.
Prieš akumuliatoriaus atjungimą:
F

u
ždarykite visas angas (duris, bagažinę,
langus, stogą (kabrioleto versijose),
08
Gedimo kelyje atveju

191
F išjunkite visus elektrinius prietaisus (garso sistemą, valytuvus, apšvietimą ir kt.),
F

i
šjunkite degimą ir palaukite keturias
minutes.
Pasiekę akumuliatorių, turite atjungti tik (+)
gnybtą.
Greito atleidimo gnybto apkaba
Gnybto (+) atjungimas
F Iki galo pakelkite rankenėlę A , kad
atpalaiduotumėte apkabą B.
Gnybto (+) prijungimas
F Uždėkite atidarytą laido apkabą B ant
teigiamo (+) akumuliatoriaus gnybto.
F

S
pauskite apkabą žemyn, kad jos padėtis
ant akumuliatoriaus būtų tinkama.
F

U
žfiksuokite apkabą, nuleisdami svertą A .Per stipriai nespauskite rankenėlės,
nes jeigu apkaba netinkamai uždėta,
jos užfiksuoti bus neįmanoma; atlikite
procedūrą iš naujo.
Pakartotinai prijungus akumuliatorių
Pakartotinai prijungę akumuliatorių, į junkite
uždegimo kontaktą ir palaukite 1
minutę prieš
paleisdami elektronikos sistemas.
Jeigu nedideli sutrikimai vis tiek kartojasi ir po
šios procedūros, kreipkitės į tinklo atstovybę
arba kvalifikuota remonto dirbtuvė.
Jūs turite inicijuoti arba perstatyti iš naujo
tam tikras sistemas pats, pasitikslindamas
reikiamuose skyriuose, pavyzdžiui:
-

n
uotolinio pultelio raktas,
-

e
lektriniai langai,
-

d
ata ir laikas,
-

i
š anksto nustatytos radijo stotys.Pirmą kartą užvedus variklį sistema „Stop
& Start“ gali neveikti visos kelionės metu.
Tokiu atveju, sistema pradės veikti tik
po tam tikro automobilio pastovėjimo
laiko tarpo, kuris priklauso nuo aplinkos
temperatūros ir akumuliatoriaus įkrovos
lygio (gali užtrukti iki 8
valandų).
Vilkimas
Aprašomas jūsų ar kito automobilio vilkimas
naudojant vilkimo kilpą.
Prieiga prie įrankių
Vilkimo kilpa yra bagažinėje, po grindimis.
Norėdami prie jos prieiti:
F
a
tidarykite bagažinę,
F

pa
kelkite grindis,
F

i
šimkite polistireno saugojimo dėžę,
F

i
šimkite vilkimo kilpą iš laikiklio.
08
Gedimo kelyje atveju

192

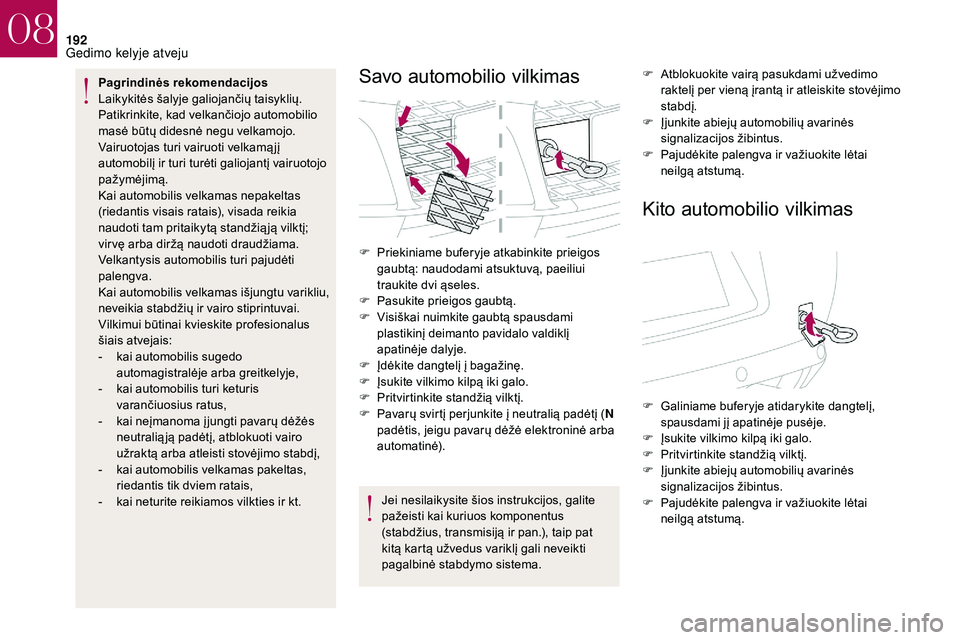

Pagrindinės rekomendacijos
Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas turi vairuoti velkamą jį
automobilį ir turi turėti galiojantį vairuotojo
pažymėjimą.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia
naudoti tam pritaikytą standžią ją vilktį;
vir vę arba diržą naudoti draudžiama.
Velkantysis automobilis turi pajudėti
palengva.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus
šiais atvejais:
-
k
ai automobilis sugedo
automagistralėje arba greitkelyje,
-

k
ai automobilis turi keturis
varančiuosius ratus,
-

k
ai neįmanoma į jungti pavarų dėžės
neutralią ją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,
-

k
ai automobilis velkamas pakeltas,
riedantis tik dviem ratais,
-

k
ai neturite reikiamos vilkties ir kt.Savo automobilio vilkimas
Jei nesilaikysite šios instrukcijos, galite
pažeisti kai kuriuos komponentus
(stabdžius, transmisiją ir pan.), taip pat
kitą kartą užvedus variklį gali neveikti
pagalbinė stabdymo sistema. F

A
tblokuokite vairą pasukdami užvedimo
raktelį per vieną įrantą ir atleiskite stovėjimo
stabdį.
F
Į
junkite abiejų automobilių avarinės
signalizacijos žibintus.
F
P
ajudėkite palengva ir važiuokite lėtai
neilgą atstumą.
Kito automobilio vilkimas
F Priekiniame buferyje atkabinkite prieigos gaubtą: naudodami atsuktuvą, paeiliui
traukite dvi ąseles.
F

P
asukite prieigos gaubtą.
F

V
isiškai nuimkite gaubtą spausdami
plastikinį deimanto pavidalo valdiklį
apatinėje dalyje.
F

Į
dėkite dangtelį į bagažinę.
F

Į
sukite vilkimo kilpą iki galo.
F

P
ritvirtinkite standžią vilktį.
F

P
avarų svirtį perjunkite į neutralią padėtį ( N
padėtis, jeigu pavarų dėžė elektroninė arba
automatinė). F

G
aliniame buferyje atidarykite dangtelį,
spausdami jį apatinėje pusėje.
F

Į
sukite vilkimo kilpą iki galo.
F

P
ritvirtinkite standžią vilktį.
F

Į
junkite abiejų automobilių avarinės
signalizacijos žibintus.
F

P
ajudėkite palengva ir važiuokite lėtai
neilgą atstumą.
08
Gedimo kelyje atveju

TECHNINĖ CHARAKTERISTIKA
09

194

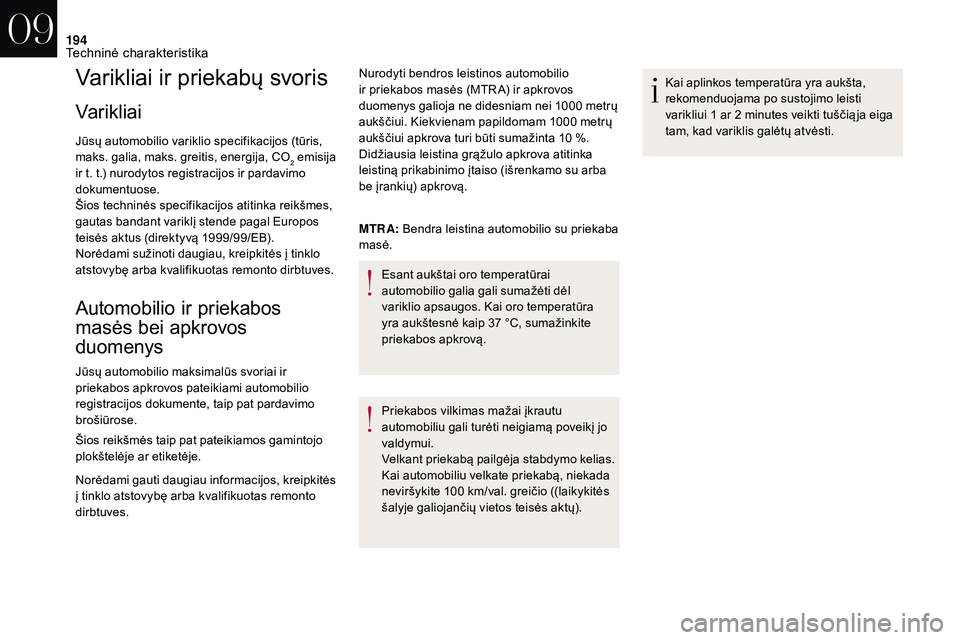

Varikliai ir priekabų svoris
Varikliai
Jūsų automobilio variklio specifikacijos (tūris,
maks. galia, maks. greitis, energija, CO
2 emisija
ir t. t.) nurodytos registracijos ir pardavimo
dokumentuose.
Šios techninės specifikacijos atitinka reikšmes,
gautas bandant variklį stende pagal Europos
teisės aktus (direktyvą 1999/99/EB).
Norėdami sužinoti daugiau, kreipkitės į tinklo
atstovybę arba kvalifikuotas remonto dirbtuves.
Automobilio ir priekabos
masės bei apkrovos
duomenys
Jūsų automobilio maksimalūs svoriai ir
priekabos apkrovos pateikiami automobilio
registracijos dokumente, taip pat pardavimo
brošiūrose.
Šios reikšmės taip pat pateikiamos gamintojo
plokštelėje ar etiketėje.
Norėdami gauti daugiau informacijos, kreipkitės
į tinklo atstovybę arba kvalifikuotas remonto
dirbtuves. Nurodyti bendros leistinos automobilio
ir priekabos masės (MTR A) ir apkrovos
duomenys galioja ne didesniam nei 1000
metrų
aukščiui. Kiekvienam papildomam 1000 metrų
aukščiui apkrova turi būti sumažinta 10 %.
Didžiausia leistina grąžulo apkrova atitinka
leistiną prikabinimo įtaiso (išrenkamo su arba
be įrankių) apkrovą.
MTRA: Bendra leistina automobilio su priekaba
masė.
Esant aukštai oro temperatūrai
automobilio galia gali sumažėti dėl
variklio apsaugos. Kai oro temperatūra
yra aukštesnė kaip 37 °C, sumažinkite
priekabos apkrovą.
Priekabos vilkimas mažai įkrautu
automobiliu gali turėti neigiamą poveikį jo
valdymui.
Velkant priekabą pailgėja stabdymo kelias.
Kai automobiliu velkate priekabą, niekada
neviršykite 100
km/val. greičio ((laikykitės
šalyje galiojančių vietos teisės aktų). Kai aplinkos temperatūra yra aukšta,
rekomenduojama po sustojimo leisti
varikliui 1
ar 2 minutes veikti tuščią ja eiga
tam, kad variklis galėtų atvėsti.
09
Techninė charakteristika

195

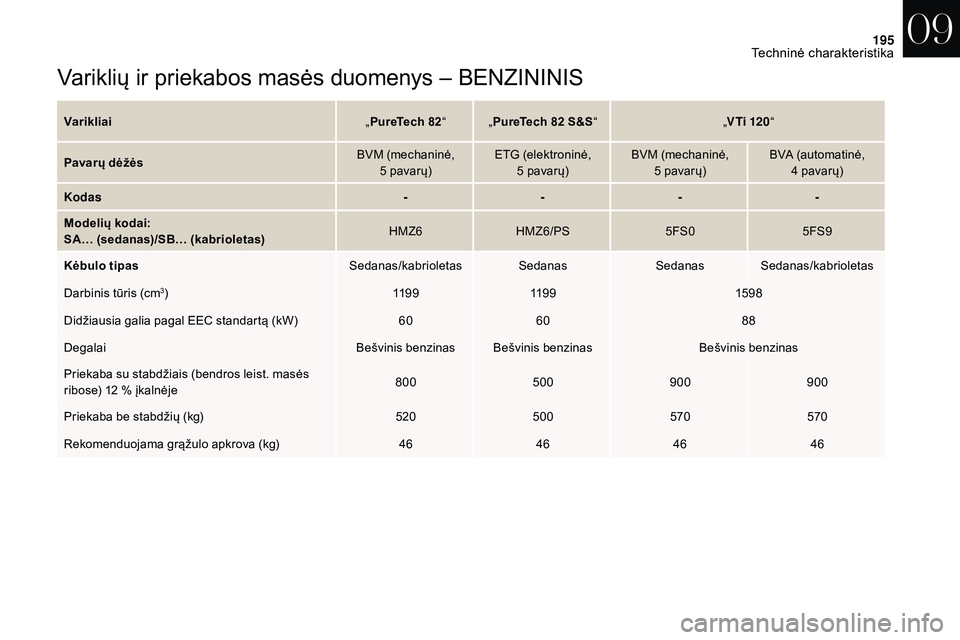

Variklių ir priekabos masės duomenys – BENZININIS
Varikliai„PureTech 82 “ „PureTech 82 S&S“ „V Ti 120 “
Pavarų dėžės BVM (mechaninė,
5
pa

varų)ETG (elektroninė,
5
pa

varų)BVM (mechaninė,
5
pa

varų)BVA (automatinė,
4
pa

varų)
Kodas ----
Modelių kodai:
SA… (sedanas)/SB… (kabrioletas) HMZ6
HMZ6/PS 5FS05FS9
Kėbulo tipas Sedanas/kabrioletas Sedanas Sedanas Sedanas/kabrioletas
Darbinis tūris (cm
3) 11 9 911 9 9 159 8
Didžiausia galia pagal EEC standartą (kW) 6060 88
Degalai Bešvinis benzinas Bešvinis benzinas Bešvinis benzinas
Priekaba su stabdžiais (bendros leist. masės
ribose) 12

% įkalnėje 800
500900 900
Priekaba be stabdžių (kg) 520500 570570
Rekomenduojama grąžulo apkrova (kg) 46464646
09

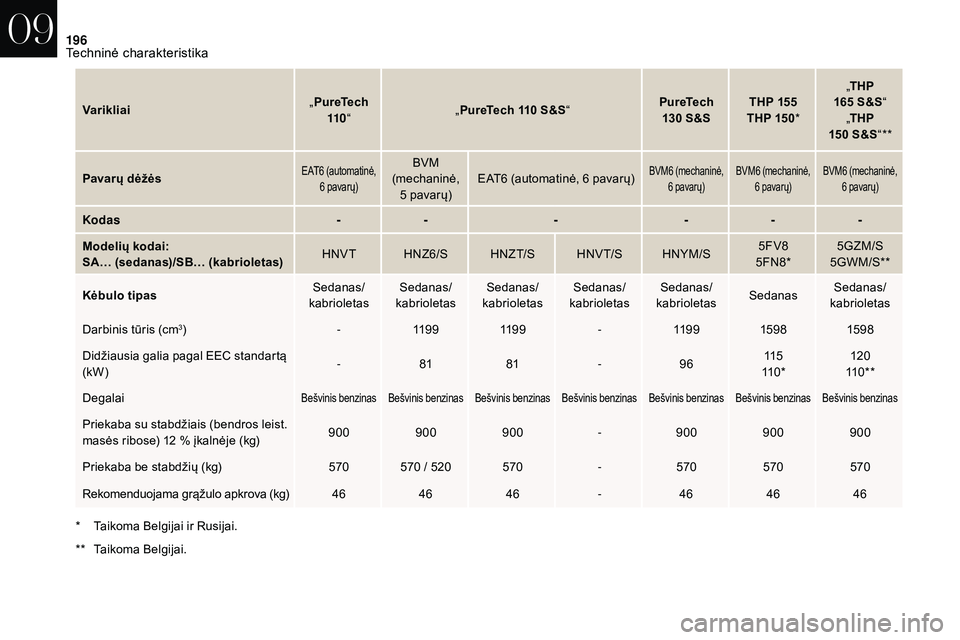

Techninė charakteristika

196
Varikliai„
PureTech
110 “ „
PureTech 110 S&S
“ PureTech
130 S&STHP 155
THP 150 * „
THP
165 S&S
“
„ THP
150
S&S“**
Pavarų dėžės
EAT6 (automatinė, 6 pa varų)BVM
(mechaninė, 5
pa

varų) EAT6
(automatinė, 6 pavarų)BVM6 (mechaninė, 6 pa varų) BVM6 (
mechaninė,
6 pa varų)BVM6 (
mechaninė,
6 pa varų)
Kodas-- ----
Modelių kodai:
SA… (sedanas)/SB… (kabrioletas) HNVT
HNZ6/S H NZ T/S H N V T/S HNYM/S5FV8
5FN8* 5GZM/S
5GWM/S**
Kėbulo tipas Sedanas/
kabrioletas Sedanas/
kabrioletas Sedanas/
kabrioletas Sedanas/
kabrioletas Sedanas/
kabrioletas SedanasSedanas/
kabrioletas
Darbinis tūris (cm
3) -11 9 9 11 9 9 -11 9 9 159 8 159 8
Didžiausia galia pagal EEC standartą
(kW) -
81 81 -96 115
11 0 * 120
11 0 * *
Degalai
Bešvinis benzinas Bešvinis benzinas Bešvinis benzinas Bešvinis benzinas Bešvinis benzinas Bešvinis benzinas Bešvinis benzinas
Priekaba su stabdžiais (bendros leist.
masės ribose) 12 % įkalnėje (kg) 900
900900 -900 900900
Priekaba be stabdžių (kg) 570570
/ 520570 -570 570570
Rekomenduojama grąžulo apkrova (kg) 464646 -46 4646
*

T
aikoma Belgijai ir Rusijai.
**

T
aikoma Belgijai.
09

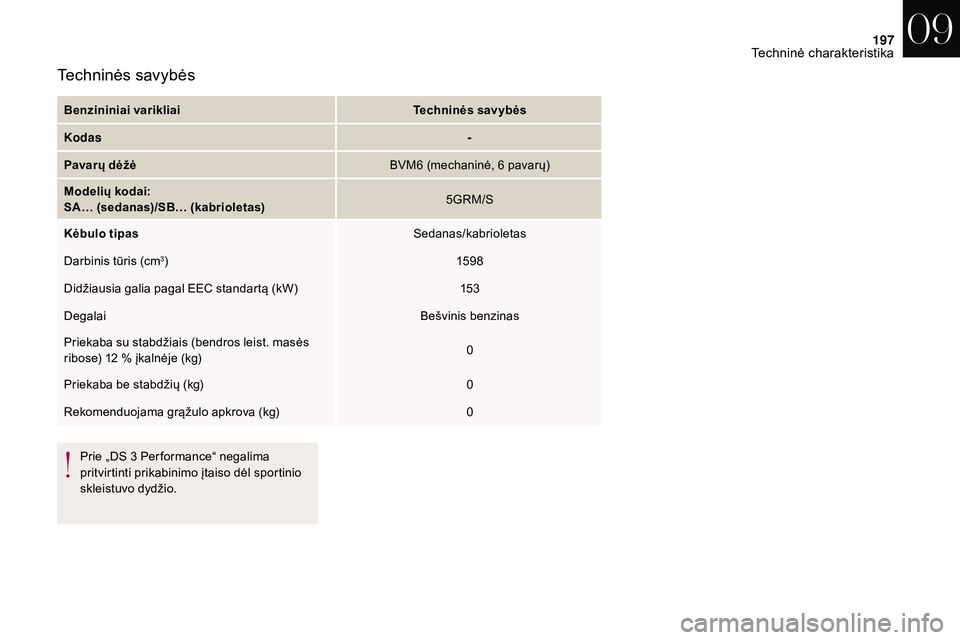

Techninė charakteristika

197
Benzininiai varikliaiTechninės savybės
Kodas -
Pavarų dėžė BVM6
(mechaninė, 6 pavarų)
Modelių kodai:
SA… (sedanas)/SB… (kabrioletas) 5GRM/S
Kėbulo tipas Sedanas/kabrioletas
Darbinis tūris (cm
3) 159 8
Didžiausia galia pagal EEC standartą (kW) 15 3
Degalai Bešvinis benzinas
Priekaba su stabdžiais (bendros leist. masės
ribose) 12

% įkalnėje (kg) 0
Priekaba be stabdžių (kg) 0
Rekomenduojama grąžulo apkrova (kg) 0
Techninės savybės
Prie „DS 3 Per formance“ negalima
p ritvirtinti prikabinimo įtaiso dėl sportinio
skleistuvo dydžio.
09

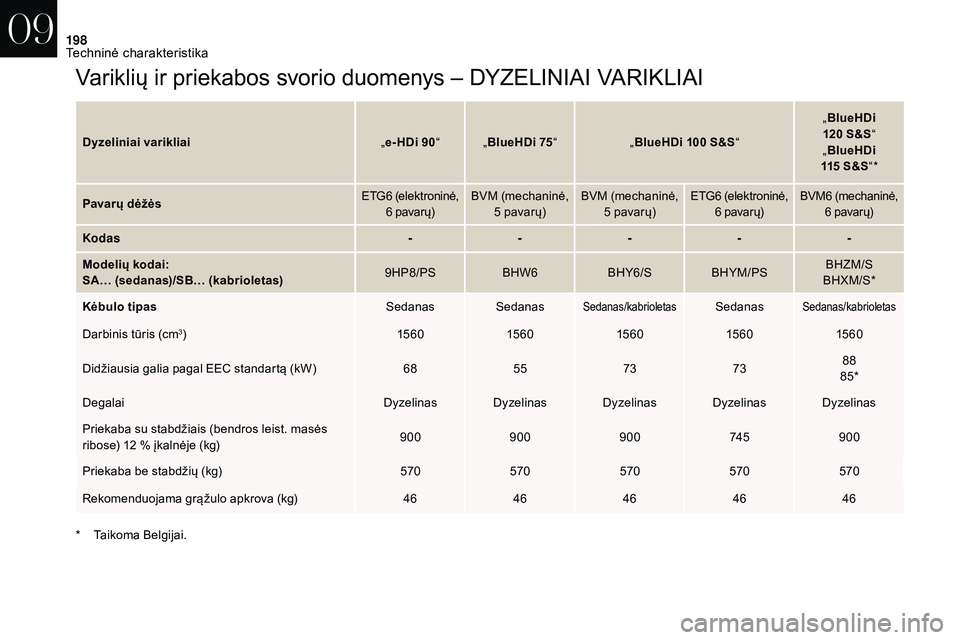

Techninė charakteristika

198
Variklių ir priekabos svorio duomenys – DYZELINIAI VARIKLIAI
Dyzeliniai varikliai„e- HDi 90 “ „ BlueHDi 75 “ „BlueHDi 100 S&S“ „
BlueHDi
120 S&S
“
„ BlueHDi
115
S&S“*
Pavarų dėžės ETG6
(elektroninė,
6
pa

varų)BVM (mechaninė,
5
pa

varų)BVM (mechaninė,
5
pa

varų)ETG6
(elektroninė,
6
pa

varų)
BVM6 (mechaninė, 6 pa varų)
Kodas -----
Modelių kodai:
SA… (sedanas)/SB… (kabrioletas) 9HP8/PS
BHW6BHY6/SBHYM/PS BHZM/S
BHXM/S*
Kėbulo tipas SedanasSedanas
Sedanas/kabrioletasSedanasSedanas/kabrioletas
Darbinis tūris (cm3) 15 6 015 6 015 6 015 6 015 6 0
Didžiausia galia pagal EEC standartą (kW) 6855 737388
85*
Degalai Dyzelinas Dyzelinas Dyzelinas Dyzelinas Dyzelinas
Priekaba su stabdžiais (bendros leist. masės
ribose) 12

% įkalnėje (kg) 900
900900 74 5900
Priekaba be stabdžių (kg) 570570570570570
Rekomenduojama grąžulo apkrova (kg) 4646464646
*

T

aikoma Belgijai.
09
Techninė charakteristika
