169

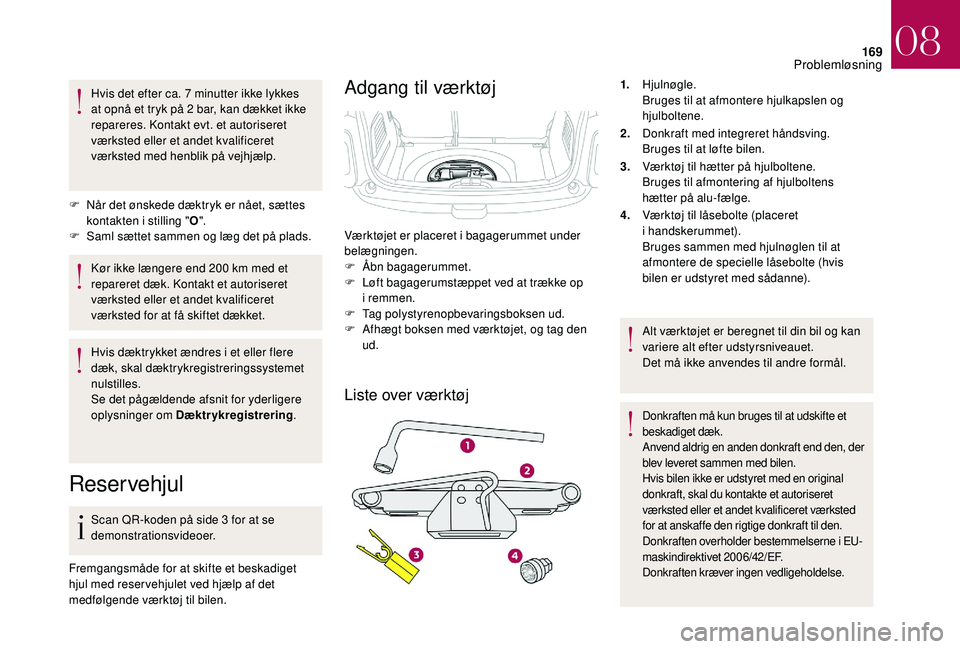

Hvis det efter ca. 7 minutter ikke lykkes
a t opnå et tryk på 2 bar, kan dækket ikke
repareres. Kontakt evt. et autoriseret
værksted eller et andet kvalificeret
værksted med henblik på vejhjælp.
F

N
år det ønskede dæktryk er nået, sættes
kontakten i
stilling "O".
F

S
aml sættet sammen og læg det på plads.
Kør ikke længere end 200
km med et
repareret dæk. Kontakt et autoriseret
værksted eller et andet kvalificeret
værksted for at få skiftet dækket.
Hvis dæktrykket ændres i
et eller flere
dæk, skal dæktrykregistreringssystemet
nulstilles.
Se det pågældende afsnit for yderligere
oplysninger om Dæktrykregistrering .
Reservehjul
Scan QR-koden på side 3 for at se
d emonstrationsvideoer.
Fremgangsmåde for at skifte et beskadiget
hjul med reser vehjulet ved hjælp af det
medfølgende værktøj til bilen.
Adgang til værktøj
Liste over værktøj
1. Hjulnøgle.
Bruges til at afmontere hjulkapslen og
hjulboltene.
2. Donkraft med integreret håndsving.
Bruges til at løfte bilen.
3. Værktøj til hætter på hjulboltene.
Bruges til afmontering af hjulboltens
hætter på alu-fælge.
4. Værktøj til låsebolte (placeret
i


handskerummet).
Bruges sammen med hjulnøglen til at
afmontere de specielle låsebolte (hvis
bilen er udstyret med sådanne).
Alt værktøjet er beregnet til din bil og kan
variere alt efter udstyrsniveauet.
Det må ikke anvendes til andre formål.
Donkraften må kun bruges til at udskifte et
beskadiget dæk.
Anvend aldrig en anden donkraft end den, der
blev leveret sammen med bilen.
Hvis bilen ikke er udstyret med en original
donkraft, skal du kontakte et autoriseret
værksted eller et andet kvalificeret værksted
for at anskaffe den rigtige donkraft til den.
Donkraften overholder bestemmelserne i


EU-
maskindirektivet 2006/42/EF.
Donkraften kræver ingen vedligeholdelse.
Værktøjet er placeret i bagagerummet under
bel ægningen.
F

Å
bn bagagerummet.
F

L
øft bagagerumstæppet ved at trække op
i


remmen.
F

T
ag polystyrenopbevaringsboksen ud.
F

A
fhægt boksen med værktøjet, og tag den
ud.
08
Problemløsning

170

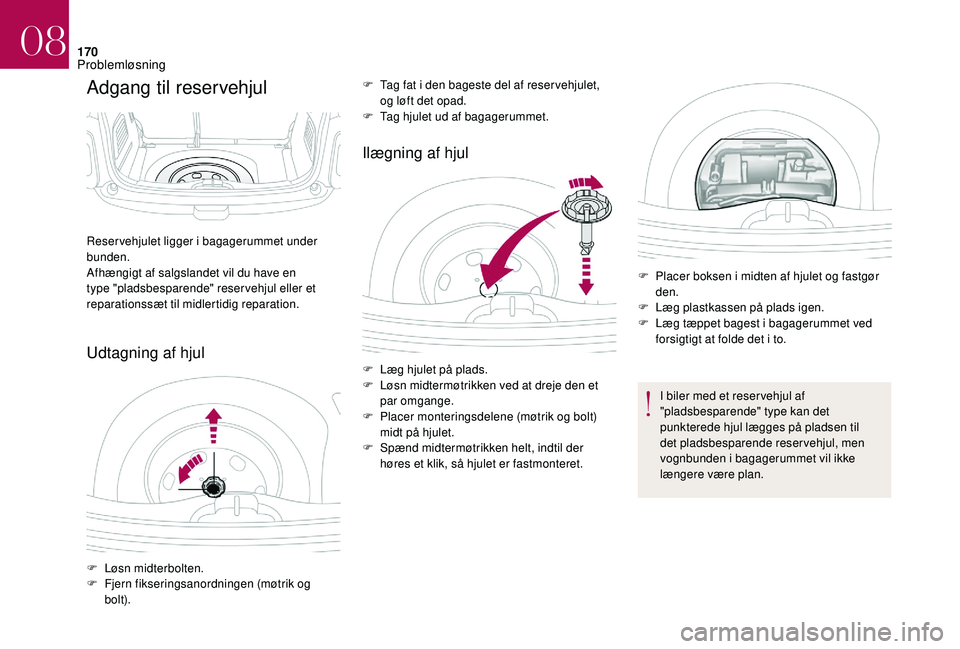

Adgang til reservehjul
Udtagning af hjulIlægning af hjul
Reservehjulet ligger i
bagagerummet under
bunden.
Afhængigt af salgslandet vil du have en
type "pladsbesparende" reservehjul eller et
reparationssæt til midlertidig reparation.
F

Lø
sn midterbolten.
F

F
jern fikseringsanordningen (møtrik og
bolt). F

T
ag fat i den bageste del af reser vehjulet,
og løft det opad.
F
T
ag hjulet ud af bagagerummet.
I biler med et reser vehjul af
"pladsbesparende" type kan det
punkterede hjul lægges på pladsen til
det pladsbesparende reservehjul, men
vognbunden i bagagerummet vil ikke
længere være plan.
F

L
æg hjulet på plads.
F

L
øsn midtermøtrikken ved at dreje den et
par omgange.
F

P
lacer monteringsdelene (møtrik og bolt)
midt på hjulet.
F

S
pænd midtermøtrikken helt, indtil der
høres et klik, så hjulet er fastmonteret. F

P
lacer boksen i midten af hjulet og fastgør
den.
F

L
æg plastkassen på plads igen.
F

L
æg tæppet bagest i bagagerummet ved
forsigtigt at folde det i
to.
08
Problemløsning

171

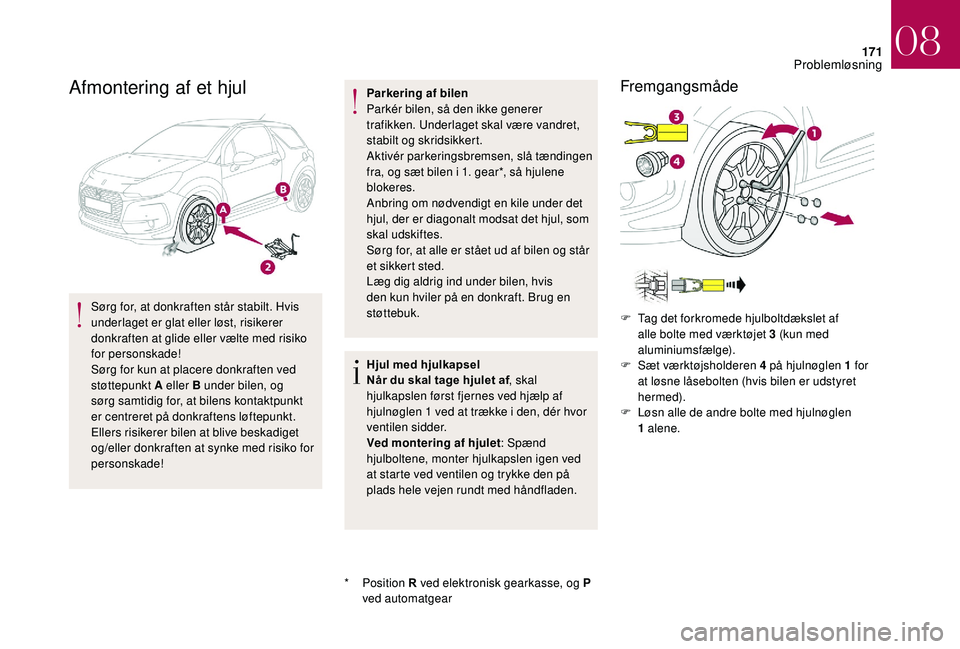

Afmontering af et hjul
Sørg for, at donkraften står stabilt. Hvis
underlaget er glat eller løst, risikerer
donkraften at glide eller vælte med risiko
for personskade!
Sørg for kun at placere donkraften ved
støttepunkt A eller B under bilen, og
sørg samtidig for, at bilens kontaktpunkt
er centreret på donkraftens løftepunkt.
Ellers risikerer bilen at blive beskadiget
og/eller donkraften at synke med risiko for
personskade!*
Position R ved elektronisk gearkasse, og P
ved automatgear Parkering af bilen
Parkér bilen, så den ikke generer
trafikken. Underlaget skal være vandret,
stabilt og skridsikkert.
Aktivér parkeringsbremsen, slå tændingen
fra, og sæt bilen i
1. gear*, så hjulene
blokeres.
Anbring om nødvendigt en kile under det
hjul, der er diagonalt modsat det hjul, som
skal udskiftes.
Sørg for, at alle er stået ud af bilen og står
et sikkert sted.
Læg dig aldrig ind under bilen, hvis
den kun hviler på en donkraft. Brug en
støttebuk.
Hjul med hjulkapsel
Når du skal tage hjulet af , skal
hjulkapslen først fjernes ved hjælp af
hjulnøglen 1
ved at trække i den, dér hvor
ventilen sidder.
Ved montering af hjulet : Spænd
hjulboltene, monter hjulkapslen igen ved
at starte ved ventilen og trykke den på
plads hele vejen rundt med håndfladen.
Fremgangsmåde
F Tag det forkromede hjulboltdækslet af alle bolte med værktøjet 3 (kun med
aluminiumsfælge).
F

S
æt værktøjsholderen 4 på hjulnøglen 1 for
at løsne låsebolten (hvis bilen er udstyret
hermed).
F

L
øsn alle de andre bolte med hjulnøglen
1
alene.
08
Problemløsning

172

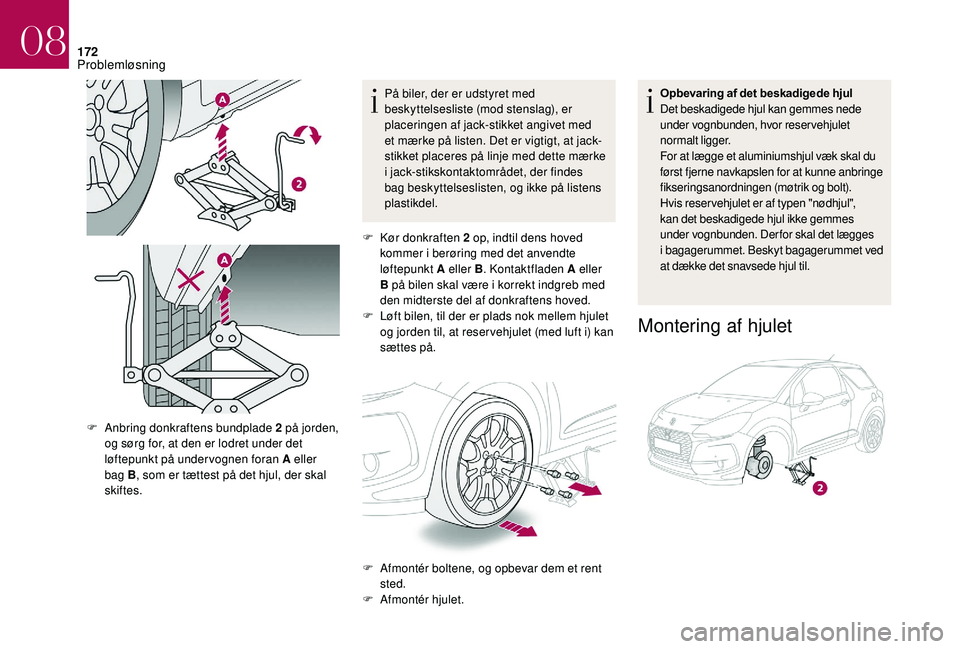

På biler, der er udstyret med
beskyttelsesliste (mod stenslag), er
placeringen af jack-stikket angivet med
et mærke på listen. Det er vigtigt, at jack-
stikket placeres på linje med dette mærke
i jack-stikskontaktområdet, der findes
bag beskyttelseslisten, og ikke på listens
plastikdel.
F

K
ør donkraften 2 op, indtil dens hoved
kommer i
berøring med det anvendte
løftepunkt A eller B . Kontaktfladen A eller
B på bilen skal være i
korrekt indgreb med
den midterste del af donkraftens hoved.
F

L
øft bilen, til der er plads nok mellem hjulet
og jorden til, at reser vehjulet (med luft i) kan
sættes på. Opbevaring af det beskadigede hjul
Det beskadigede hjul kan gemmes nede
under vognbunden, hvor reservehjulet
normalt ligger.
For at lægge et aluminiumshjul væk skal du
først fjerne navkapslen for at kunne anbringe
fikseringsanordningen (møtrik og bolt).
Hvis reser vehjulet er af typen "nødhjul",
kan det beskadigede hjul ikke gemmes
under vognbunden. Der for skal det lægges
i


bagagerummet. Beskyt bagagerummet ved
at dække det snavsede hjul til.
Montering af hjulet
F Anbring donkraftens bundplade 2 på jorden,
og sørg for, at den er lodret under det
løftepunkt på under vognen foran A eller
bag B , som er tættest på det hjul, der skal
skiftes.
F

A
fmontér boltene, og opbevar dem et rent
sted.
F

A
fmontér hjulet.
08
Problemløsning

173

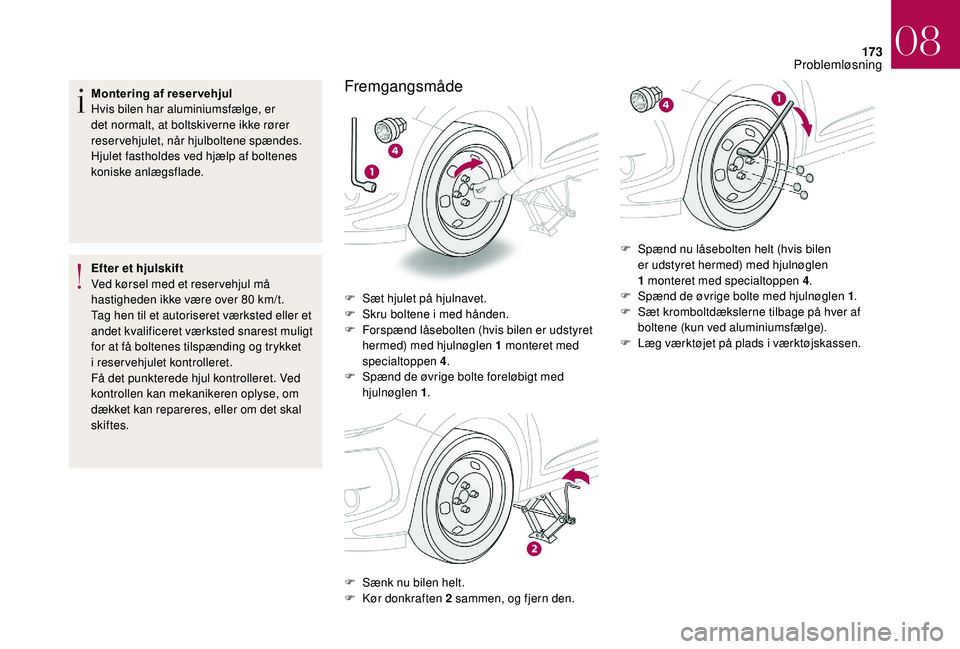

Montering af reser vehjul
Hvis bilen har aluminiumsfælge, er
det normalt, at boltskiverne ikke rører
reservehjulet, når hjulboltene spændes.
Hjulet fastholdes ved hjælp af boltenes
koniske anlægsflade.
Efter et hjulskift
Ved kørsel med et reser vehjul må
hastigheden ikke være over 80 km/t.
Tag hen til et autoriseret værksted eller et
andet kvalificeret værksted snarest muligt
for at få boltenes tilspænding og trykket
i


reservehjulet kontrolleret.
Få det punkterede hjul kontrolleret. Ved
kontrollen kan mekanikeren oplyse, om
dækket kan repareres, eller om det skal
skiftes.Fremgangsmåde
F Sæt hjulet på hjulnavet.
F S kru boltene i med hånden.
F

F
orspænd låsebolten (hvis bilen er udstyret
hermed) med hjulnøglen 1
monteret med
specialtoppen 4 .
F

S
pænd de øvrige bolte foreløbigt med
hjulnøglen 1 .
F

S
ænk nu bilen helt.
F

K
ør donkraften 2 sammen, og fjern den. F

S
pænd nu låsebolten helt (hvis bilen
er udstyret hermed) med hjulnøglen
1 monteret med specialtoppen 4
.
F S pænd de øvrige bolte med hjulnøglen 1
.
F S æt kromboltdækslerne tilbage på hver af
boltene (kun ved aluminiumsfælge).
F

L
æg værktøjet på plads i

værktøjskassen.
08
Problemløsning

174

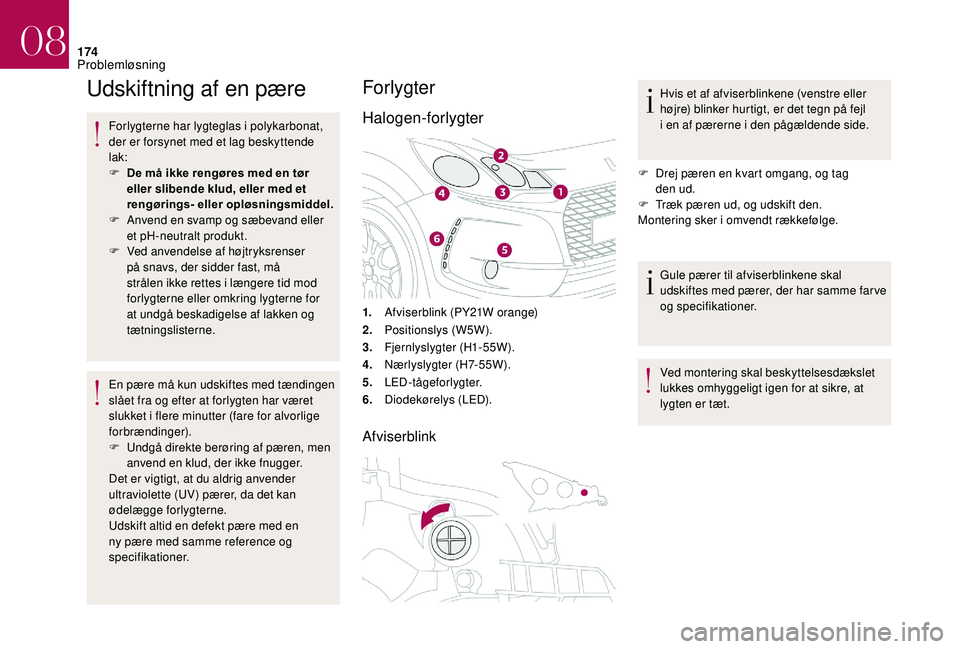

Udskiftning af en pære
Forlygterne har lygteglas i polykarbonat,
der er forsynet med et lag beskyttende
lak:
F

D
e må ikke rengøres med en tør
eller slibende klud, eller med et
rengørings- eller opløsningsmiddel.
F

A
nvend en svamp og sæbevand eller
et pH-neutralt produkt.
F

V
ed anvendelse af højtryksrenser
på snavs, der sidder fast, må
strålen ikke rettes i
længere tid mod
forlygterne eller omkring lygterne for
at undgå beskadigelse af lakken og
tætningslisterne.
En pære må kun udskiftes med tændingen
slået fra og efter at forlygten har været
slukket i
flere minutter (fare for alvorlige
forbrændinger).
F

U
ndgå direkte berøring af pæren, men
anvend en klud, der ikke fnugger.
Det er vigtigt, at du aldrig anvender
ultraviolette (UV) pærer, da det kan
ødelægge forlygterne.
Udskift altid en defekt pære med en
ny pære med samme reference og
specifikationer.
Forlygter
Halogen-forlygter
1. Afviserblink (PY21W orange)
2. Positionslys (W5W).
3. Fjernlyslygter (H1-55W).
4. Nærlyslygter (H7-55W).
5. LED-tågeforlygter.
6. Diodekørelys (LED).
Afviserblink
Hvis et af afviserblinkene (venstre eller
højre) blinker hurtigt, er det tegn på fejl
i


en af pærerne i

den pågældende side.
F

D
rej pæren en kvart omgang, og tag
den ud.
F

T
ræk pæren ud, og udskift den.
Montering sker i


omvendt rækkefølge.
Gule pærer til afviserblinkene skal
udskiftes med pærer, der har samme far ve
og specifikationer.
Ved montering skal beskyttelsesdækslet
lukkes omhyggeligt igen for at sikre, at
lygten er tæt.
08
Problemløsning

175

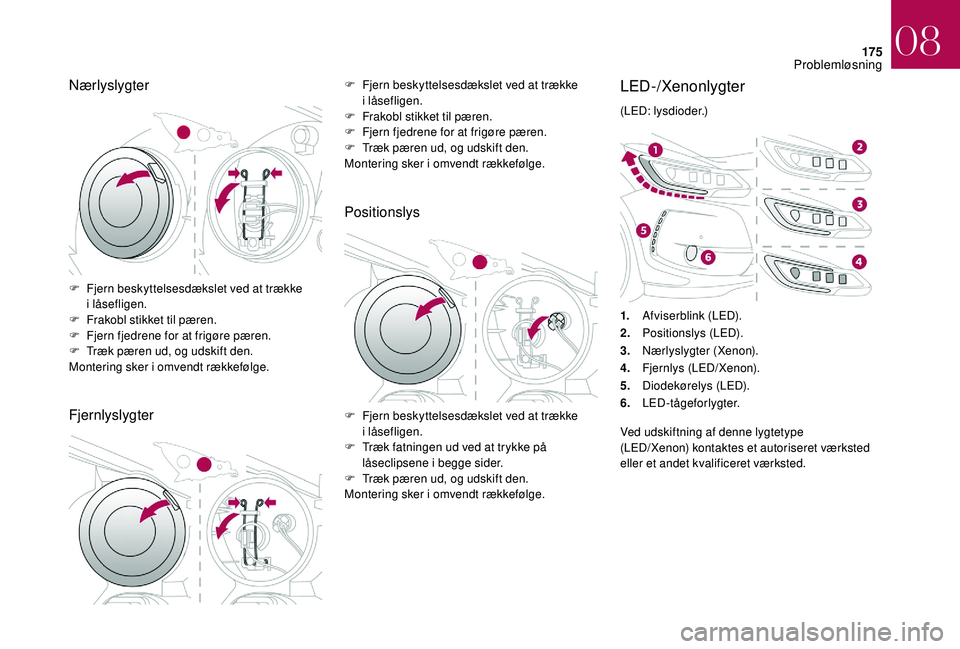

Nærlyslygter
FjernlyslygterF Fjern beskyttelsesdækslet ved at trække i låsefligen.
F

F
rakobl stikket til pæren.
F

F
jern fjedrene for at frigøre pæren.
F

T
ræk pæren ud, og udskift den.
Montering sker i


omvendt rækkefølge.
Positionslys
F Fjern beskyttelsesdækslet ved at trække i låsefligen.
F

F
rakobl stikket til pæren.
F

F
jern fjedrene for at frigøre pæren.
F

T
ræk pæren ud, og udskift den.
Montering sker i


omvendt rækkefølge. F

F
jern beskyttelsesdækslet ved at trække
i


låsefligen.
F

T
ræk fatningen ud ved at trykke på
låseclipsene i


begge sider.
F

T
ræk pæren ud, og udskift den.
Montering sker i


omvendt rækkefølge.
LED-/Xenonlygter
(LED: lysdioder.)
1.Afviserblink (LED).
2. Positionslys (LED).
3. Nærlyslygter (Xenon).
4. Fjernlys (LED/Xenon).
5. Diodekørelys (LED).
6. LED-tågeforlygter.
Ved udskiftning af denne lygtetype
(LED/Xenon) kontaktes et autoriseret værksted
eller et andet kvalificeret værksted.
08
Problemløsning

176

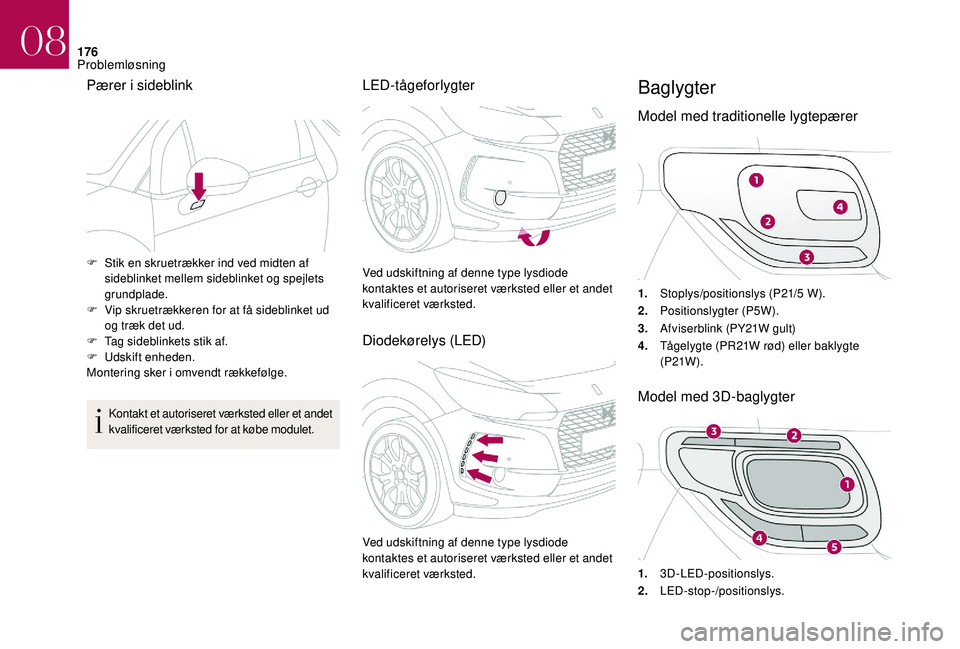

Pærer i sideblink
Kontakt et autoriseret værksted eller et andet
kvalificeret værksted for at købe modulet.
LED-tågeforlygter
Diodekørelys (LED)Baglygter
Model med traditionelle lygtepærer
1.Stoplys/positionslys (P21/5 W).
2. Positionslygter (P5W).
3. Afviserblink (PY21W gult)
4. Tågelygte (PR21W rød) eller baklygte
(P21W ).
Model med 3D-baglygter
F Stik en skruetrækker ind ved midten af
sideblinket mellem sideblinket og spejlets
grundplade.
F

V
ip skruetrækkeren for at få sideblinket ud
og træk det ud.
F

T
ag sideblinkets stik af.
F

U
dskift enheden.
Montering sker i


omvendt rækkefølge. Ved udskiftning af denne type lysdiode
kontaktes et autoriseret værksted eller et andet
kvalificeret værksted.
Ved udskiftning af denne type lysdiode
kontaktes et autoriseret værksted eller et andet
kvalificeret værksted.
1.
3D-LED-positionslys.
2. LED-stop-/positionslys.
08
Problemløsning

177

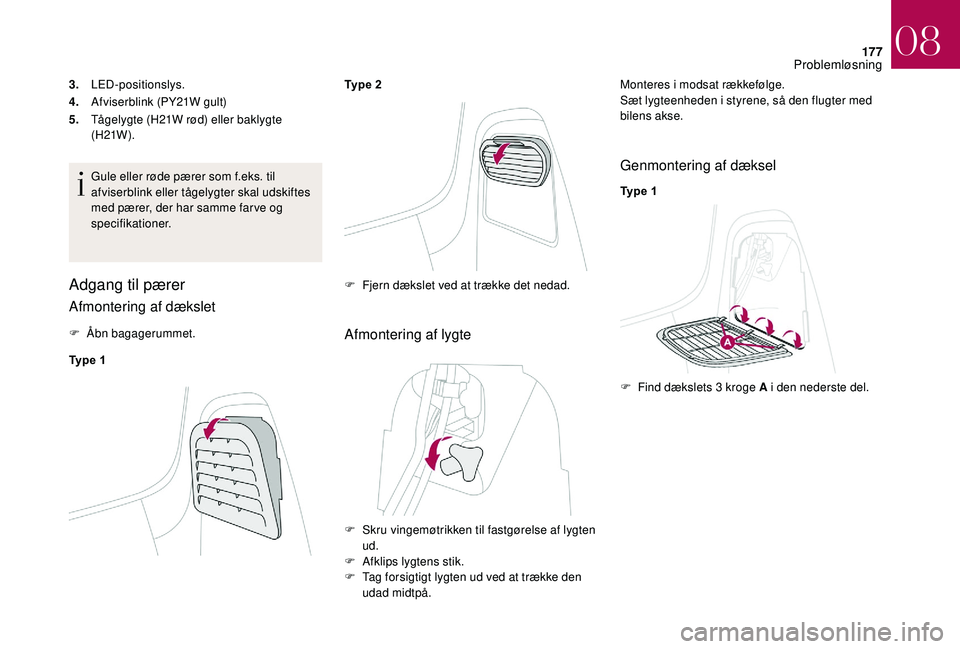

3.LED-positionslys.
4. Afviserblink (PY21W gult)
5. Tågelygte (H21W rød) eller baklygte
(H21W ).
Gule eller røde pærer som f.eks. til
afviserblink eller tågelygter skal udskiftes
med pærer, der har samme far ve og
specifikationer.
Adgang til pærer
Afmontering af dækslet
F Åbn bagagerummet.
Type 1 Type 2Afmontering af lygte
Monteres i
modsat rækkefølge.
Sæt lygteenheden i styrene, så den flugter med
bilens akse.
Genmontering af dæksel
Type 1
F

F

jern dækslet ved at trække det nedad.
F

S

kru vingemøtrikken til fastgørelse af lygten
ud.
F

A

fklips lygtens stik.
F

T

ag forsigtigt lygten ud ved at trække den
udad midtpå. F

F
ind dækslets 3 kroge A i

den nederste del.
08
Problemløsning

178

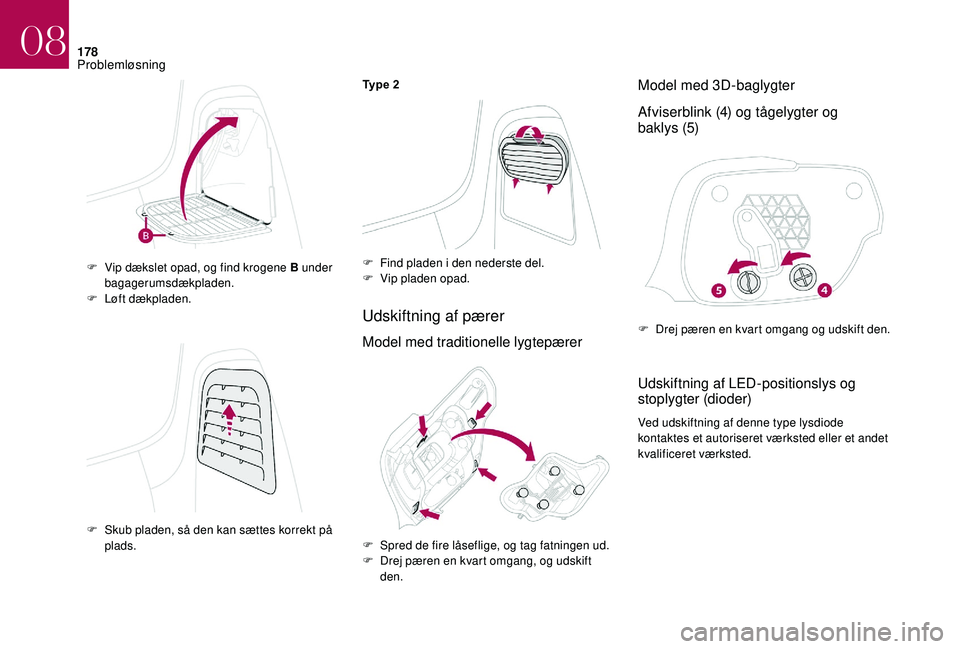

Type 2
Udskiftning af pærer
Model med traditionelle lygtepærerModel med 3D-baglygter
Afviserblink (4) og tågelygter og
baklys (5)
Udskiftning af LED-positionslys og
stoplygter (dioder)
Ved udskiftning af denne type lysdiode
kontaktes et autoriseret værksted eller et andet
kvalificeret værksted.
F

V

ip dækslet opad, og find krogene B under
bagagerumsdækpladen.
F

L

øft dækpladen.
F

S

kub pladen, så den kan sættes korrekt på
plads. F

F

ind pladen i

den nederste del.
F

V

ip pladen opad.
F
D
rej pæren en kvart omgang og udskift den.
F

S

pred de fire låseflige, og tag fatningen ud.
F

D

rej pæren en kvart omgang, og udskift
den.
08
Problemløsning
