179

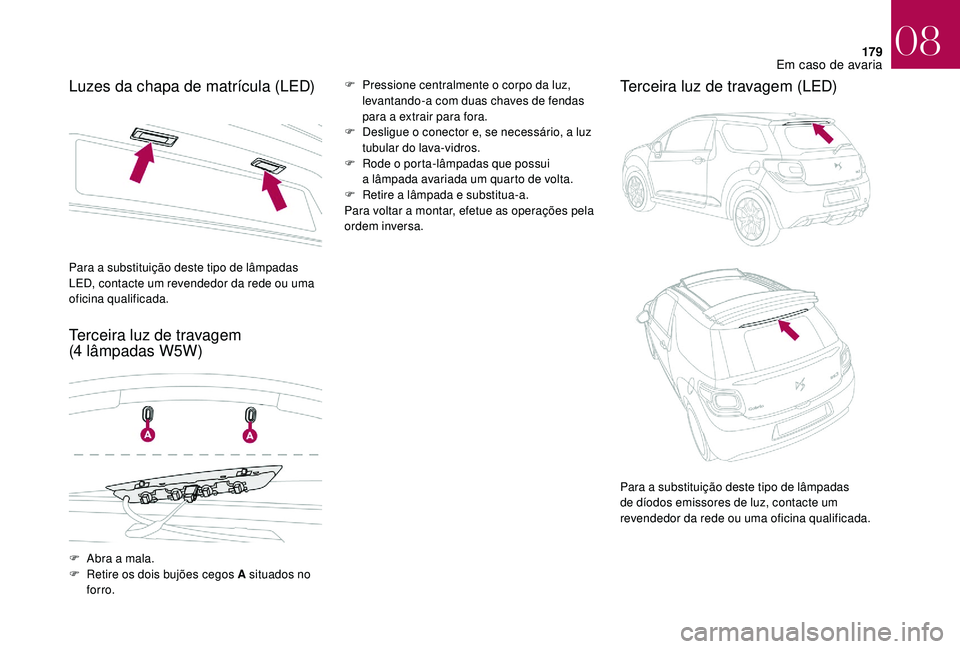

Luzes da chapa de matrícula (LED)
Terceira luz de travagem
(4 lâmpadas W5W)F Pressione centralmente o corpo da luz,
levantando-a com duas chaves de fendas
para a


extrair para fora.
F

D
esligue o conector e, se necessário, a luz
tubular do lava-vidros.
F

R
ode o porta-lâmpadas que possui
a
lâmpada avariada um quarto de volta.
F

R
etire a

lâmpada e substitua-a.
Para voltar a
montar, efetue as operações pela
ordem inversa.Terceira luz de travagem (LED)
Para a substituição deste tipo de lâmpadas
L ED, contacte um revendedor da rede ou uma
oficina qualificada.
F

A
bra a mala.
F

R
etire os dois bujões cegos A situados no
forro. Para a
substituição deste tipo de lâmpadas
de díodos emissores de luz, contacte um
revendedor da rede ou uma oficina qualificada.
08
Em caso de avaria

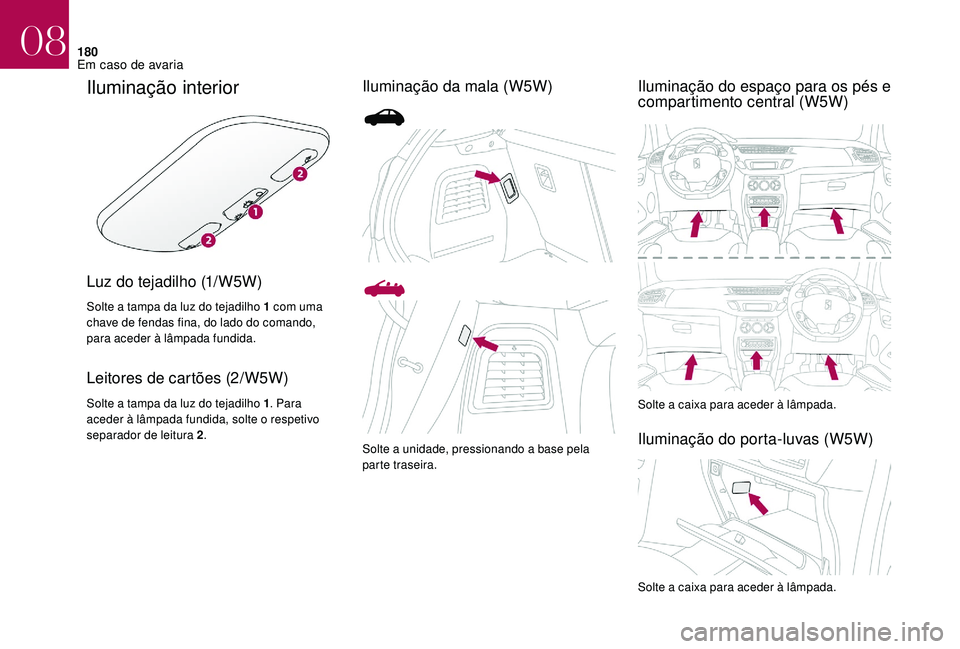

180
Iluminação interior
Luz do tejadilho (1/W5W)
Solte a tampa da luz do tejadilho 1 com uma
c have de fendas fina, do lado do comando,
para aceder à lâmpada fundida.
Leitores de cartões (2/W5W)
Solte a tampa da luz do tejadilho 1 . P ara
aceder à lâmpada fundida, solte o respetivo
separador de leitura 2 .
Iluminação da mala (W5W) Iluminação do espaço para os pés e
compartimento central (W5W)
Solte a caixa para aceder à lâmpada.
Iluminação do porta-luvas (W5W)Solte a unidade, pressionando a base pela
par te traseira.
Solte a
caixa para aceder à lâmpada.
08
Em caso de avaria

181

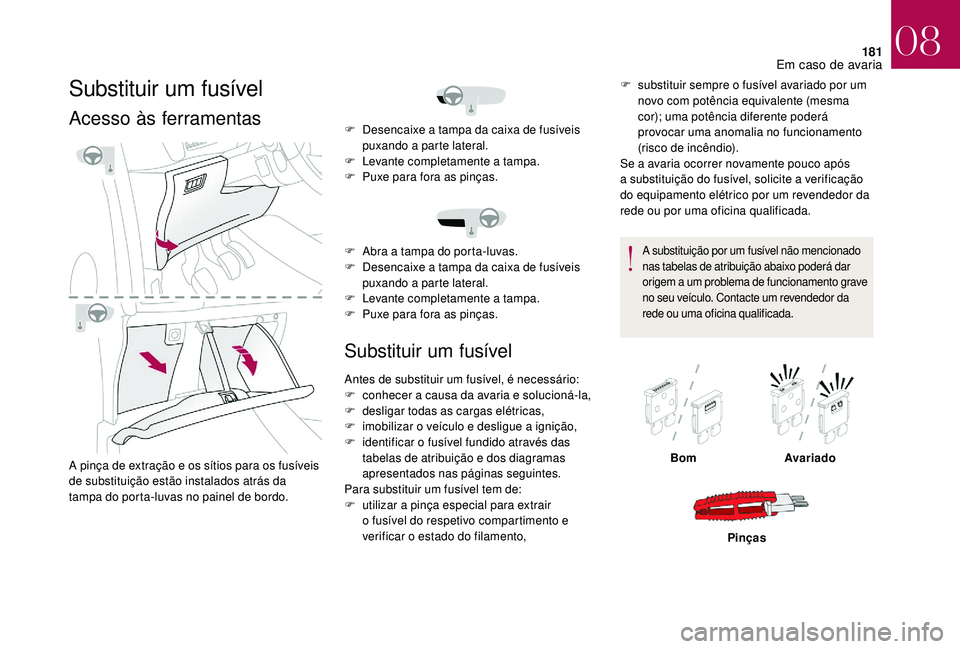

Substituir um fusível
Acesso às ferramentas
A pinça de extração e os sítios para os fusíveis
de substituição estão instalados atrás da
tampa do porta-luvas no painel de bordo.
Substituir um fusível
F substituir sempre o fusível avariado por um
novo com potência equivalente (mesma
cor); uma potência diferente poderá
provocar uma anomalia no funcionamento
(risco de incêndio).
Se a
avaria ocorrer novamente pouco após
a
substituição do fusível, solicite a verificação
do equipamento elétrico por um revendedor da
rede ou por uma oficina qualificada.
A substituição por um fusível não mencionado
nas tabelas de atribuição abaixo poderá dar
origem a
um problema de funcionamento grave
no seu veículo. Contacte um revendedor da
rede ou uma oficina qualificada.
F Desencaixe a tampa da caixa de fusíveis
puxando a parte lateral.
F

L
evante completamente a

tampa.
F

P
uxe para fora as pinças.
F

A
bra a tampa do porta-luvas.
F

D
esencaixe a tampa da caixa de fusíveis
puxando a


parte lateral.
F

L
evante completamente a

tampa.
F

P
uxe para fora as pinças.
Antes de substituir um fusível, é necessário:
F

c
onhecer a causa da avaria e solucioná-la,
F

d
esligar todas as cargas elétricas,
F

i
mobilizar o veículo e desligue a ignição,
F

i
dentificar o fusível fundido através das
tabelas de atribuição e dos diagramas
apresentados nas páginas seguintes.
Para substituir um fusível tem de:
F

u
tilizar a

pinça especial para extrair
o
fusível do respetivo compartimento e
verificar o
estado do filamento, Bom
Avariado
Pinças
08
Em caso de avaria

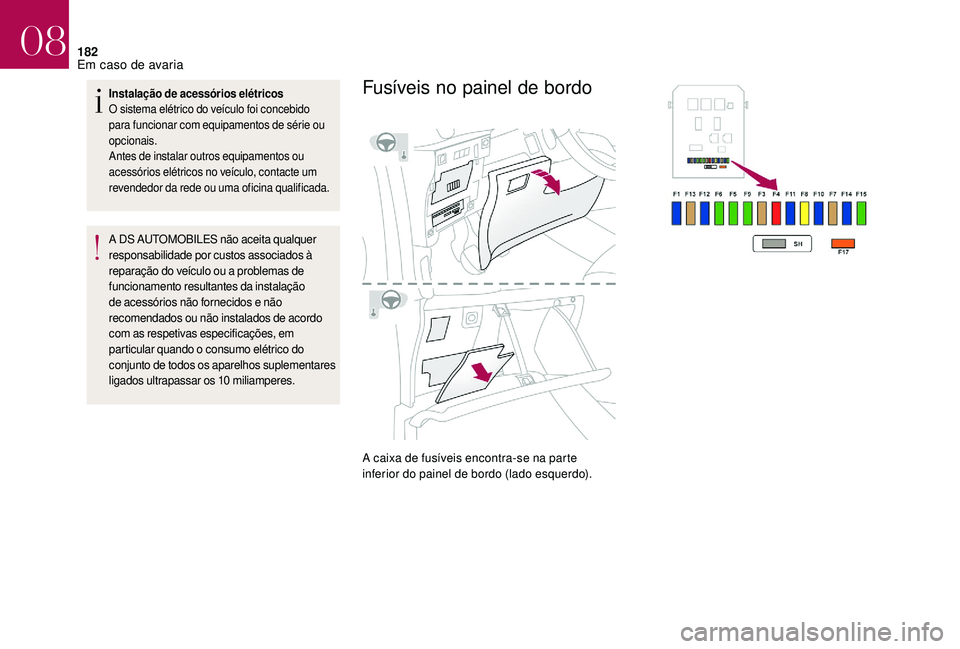

182
Instalação de acessórios elétricos
O sistema elétrico do veículo foi concebido
para funcionar com equipamentos de série ou
opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, contacte um
revendedor da rede ou uma oficina qualificada.
A DS AUTOMOBILES não aceita qualquer
r esponsabilidade por custos associados à
reparação do veículo ou a
problemas de
funcionamento resultantes da instalação
de acessórios não fornecidos e não
recomendados ou não instalados de acordo
com as respetivas especificações, em
particular quando o


consumo elétrico do
conjunto de todos os aparelhos suplementares
ligados ultrapassar os 10


miliamperes.
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
08
Em caso de avaria

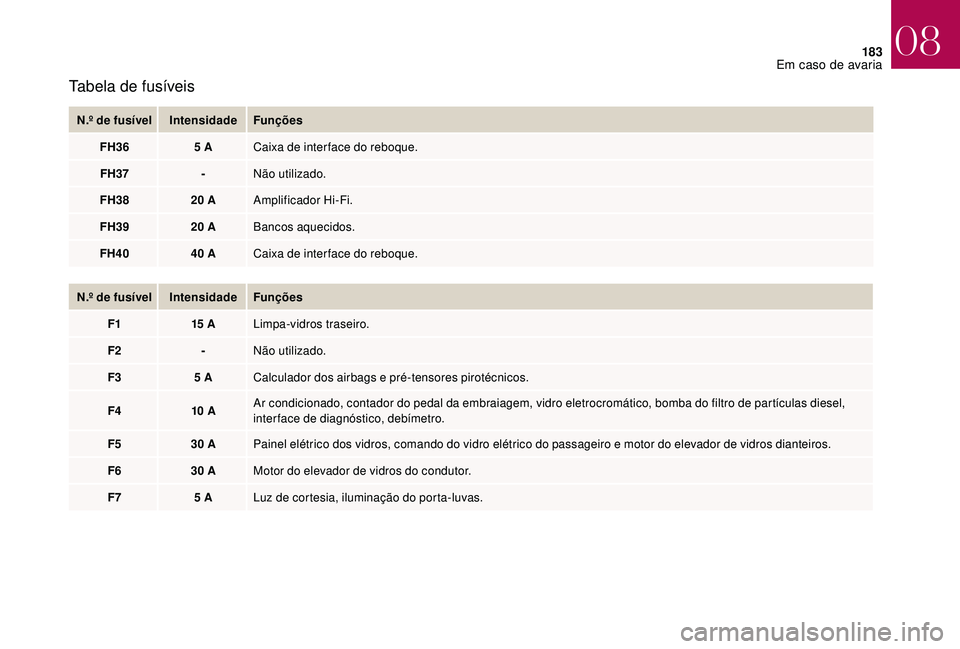

183
Tabela de fusíveis
N.º de fusívelIntensidadeFunções
FH36 5
ACaixa de inter face do reboque.
FH37 -Não utilizado.
FH38 20
AAmplificador Hi-Fi.
FH39 20
ABancos aquecidos.
FH40 40
ACaixa de inter face do reboque.
N.º de fusível IntensidadeFunções
F1 15


ALimpa-vidros traseiro.
F2 -Não utilizado.
F3 5
ACalculador dos airbags e pré-tensores pirotécnicos.
F4 10


AAr condicionado, contador do pedal da embraiagem, vidro eletrocromático, bomba do filtro de partículas diesel,
interface de diagnóstico, debímetro.
F5 30
APainel elétrico dos vidros, comando do vidro elétrico do passageiro e motor do elevador de vidros dianteiros.
F6 30
AMotor do elevador de vidros do condutor.
F7 5
ALuz de cortesia, iluminação do porta-luvas.
08
Em caso de avaria

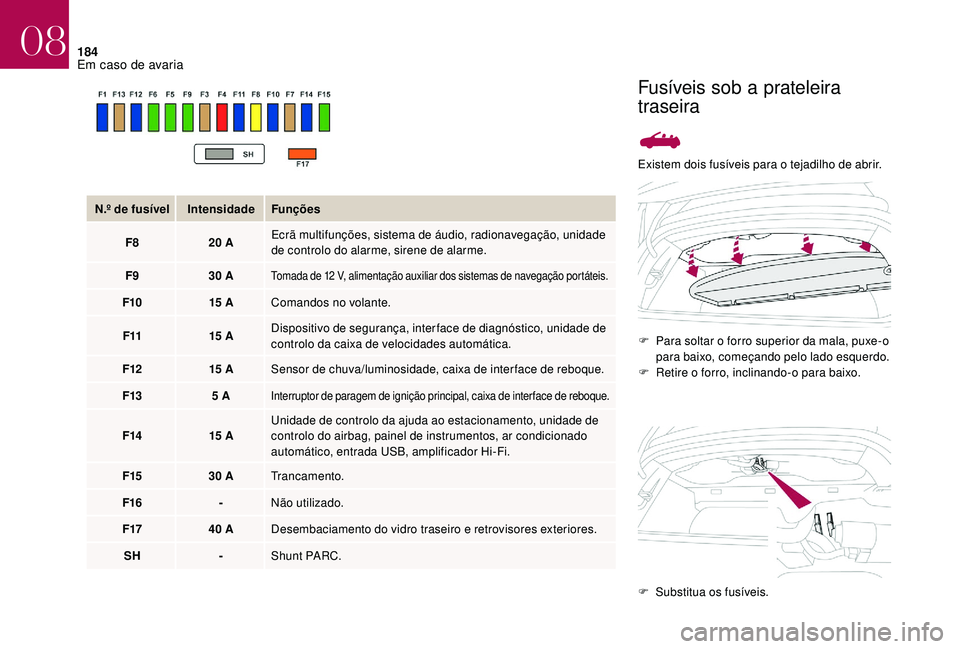

184
Existem dois fusíveis para o tejadilho de abrir.
F
P
ara soltar o forro superior da mala, puxe-o
para baixo, começando pelo lado esquerdo.
F

R
etire o

forro, inclinando-o para baixo.
N.º de fusível
IntensidadeFunções
F8 20

A Ecrã multifunções, sistema de áudio, radionavegação, unidade
de controlo do alarme, sirene de alarme.
F9 30

A
Tomada de 12 V, alimentação auxiliar dos sistemas de navegação portáteis.
F10 15 AComandos no volante.
F11 15


ADispositivo de segurança, inter face de diagnóstico, unidade de
controlo da caixa de velocidades automática.
F12 15


ASensor de chuva/luminosidade, caixa de interface de reboque.
F13 5
A
Interruptor de paragem de ignição principal, caixa de inter face de reboque.
F1415 AUnidade de controlo da ajuda ao estacionamento, unidade de
controlo do airbag, painel de instrumentos, ar condicionado
automático, entrada USB, amplificador Hi-Fi.
F15 30
ATrancamento.
F16 -Não utilizado.
F17 40
ADesembaciamento do vidro traseiro e retrovisores exteriores.
SH -Shunt PARC.
Fusíveis sob a prateleira
traseira
F Substitua os fusíveis.
08
Em caso de avaria

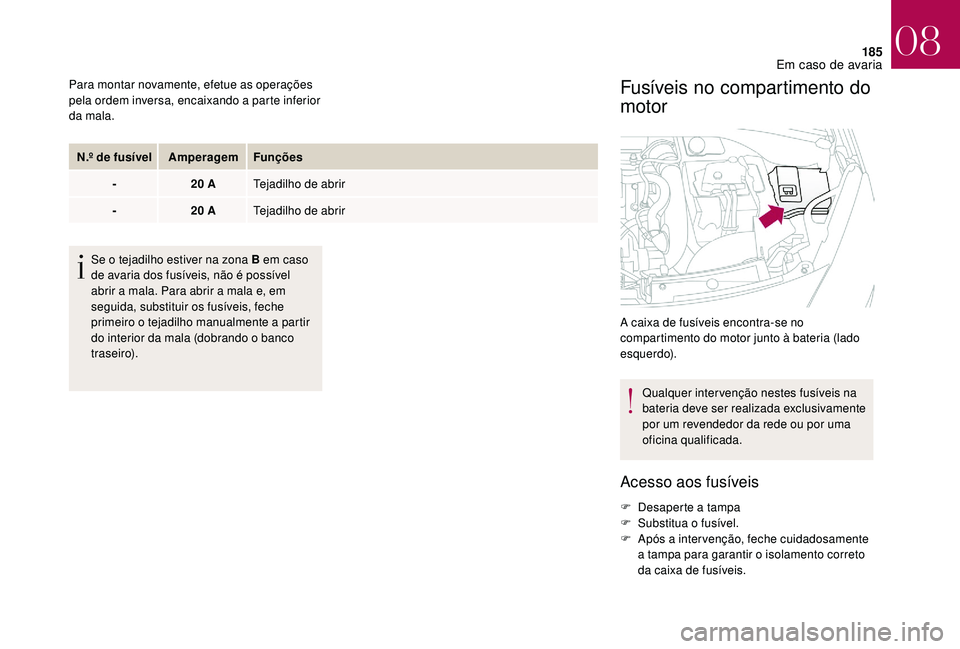

185
Para montar novamente, efetue as operações
pela ordem inversa, encaixando a parte inferior
da mala.
N.º de fusível AmperagemFunções
- 20
ATejadilho de abrir
- 20
ATejadilho de abrir
Se o
tejadilho estiver na zona B em caso
de avaria dos fusíveis, não é possível
abrir a
mala. Para abrir a mala e, em
seguida, substituir os fusíveis, feche
primeiro o


tejadilho manualmente a

partir
do interior da mala (dobrando o
banco
traseiro).Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria (lado
esquerdo).
Qualquer intervenção nestes fusíveis na
bateria deve ser realizada exclusivamente
por um revendedor da rede ou por uma
oficina qualificada.
Acesso aos fusíveis
F Desaperte a tampa
F S ubstitua o fusível.
F

A
pós a inter venção, feche cuidadosamente
a


tampa para garantir o

isolamento correto
da caixa de fusíveis.
08
Em caso de avaria

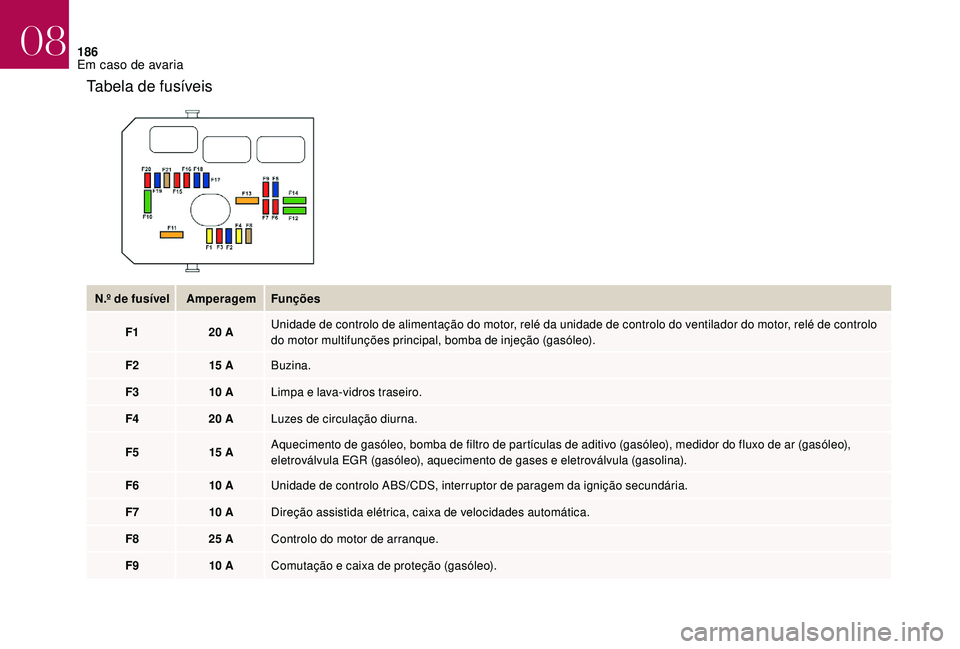

186
Tabela de fusíveis
N.º de fusívelAmperagemFunções
F1 20
AUnidade de controlo de alimentação do motor, relé da unidade de controlo do ventilador do motor, relé de controlo
do motor multifunções principal, bomba de injeção (gasóleo).
F2 15


ABuzina.
F3 10


ALimpa e lava-vidros traseiro.
F4 20
ALuzes de circulação diurna.
F5 15


AAquecimento de gasóleo, bomba de filtro de partículas de aditivo (gasóleo), medidor do fluxo de ar (gasóleo),
eletroválvula EGR (gasóleo), aquecimento de gases e eletroválvula (gasolina).
F6 10


AUnidade de controlo ABS/CDS, interruptor de paragem da ignição secundária.
F7 10


ADireção assistida elétrica, caixa de velocidades automática.
F8 25
AControlo do motor de arranque.
F9 10


AComutação e caixa de proteção (gasóleo).
08
Em caso de avaria

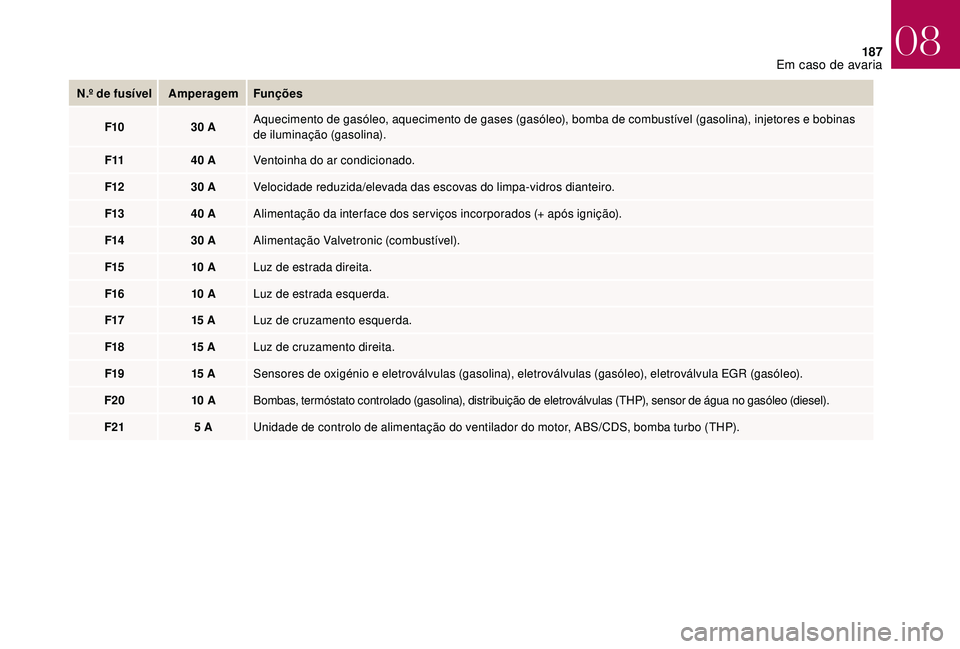

187
N.º de fusívelAmperagemFunções
F10 30
AAquecimento de gasóleo, aquecimento de gases (gasóleo), bomba de combustível (gasolina), injetores e bobinas
de iluminação (gasolina).
F11 40
AVentoinha do ar condicionado.
F12 30
AVelocidade reduzida/elevada das escovas do limpa-vidros dianteiro.
F13 40
AAlimentação da inter face dos ser viços incorporados (+ após ignição).
F14 30
AAlimentação Valvetronic (combustível).
F15 10


ALuz de estrada direita.
F16 10


ALuz de estrada esquerda.
F17 15


ALuz de cruzamento esquerda.
F18 15


ALuz de cruzamento direita.
F19 15


ASensores de oxigénio e eletroválvulas (gasolina), eletroválvulas (gasóleo), eletroválvula EGR (gasóleo).
F20 10


ABombas, termóstato controlado (gasolina), distribuição de eletroválvulas (THP), sensor de água no gasóleo (diesel).
F21 5
AUnidade de controlo de alimentação do ventilador do motor, ABS/CDS, bomba turbo (THP).
08
Em caso de avaria

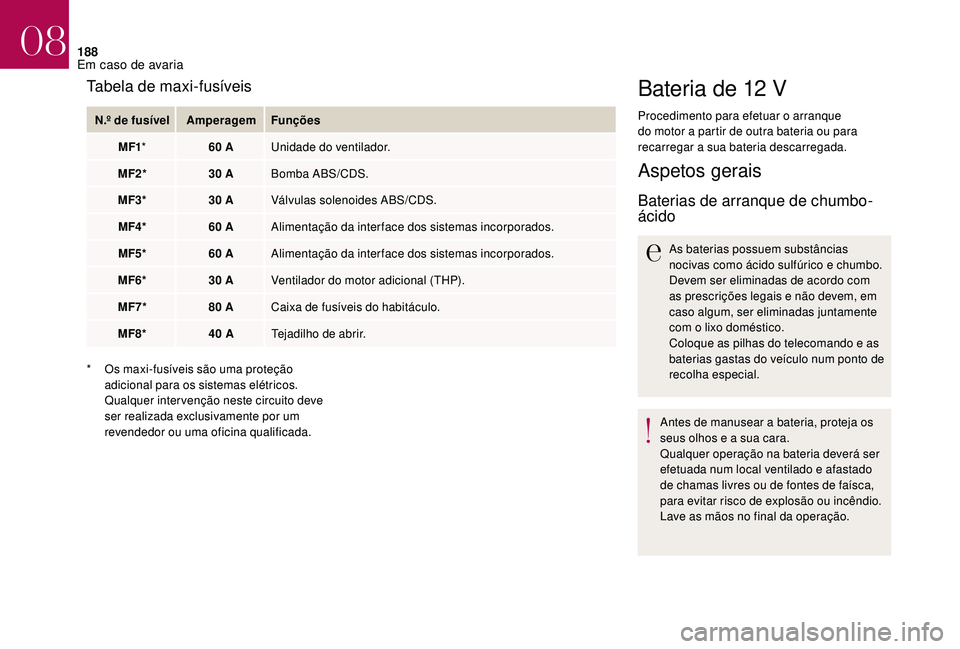

188
Bateria de 12 V
Procedimento para efetuar o arranque
do motor a partir de outra bateria ou para
recarregar a


sua bateria descarregada.
Aspetos gerais
Baterias de arranque de chumbo-
ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o
lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a
bateria, proteja os
seus olhos e a
sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Tabela de maxi-fusíveis
N.º de fusível AmperagemFunções
MF1 * 60
AUnidade do ventilador.
MF2* 30
ABomba ABS/CDS.
MF3* 30
AVálvulas solenoides ABS/CDS.
MF4* 60
AAlimentação da interface dos sistemas incorporados.
MF5* 60
AAlimentação da interface dos sistemas incorporados.
MF6* 30
AVentilador do motor adicional (THP).
MF7* 80
ACaixa de fusíveis do habitáculo.
MF8* 40
ATejadilho de abrir.
*

O
s maxi-fusíveis são uma proteção
adicional para os sistemas elétricos.
Qualquer intervenção neste circuito deve
ser realizada exclusivamente por um
revendedor ou uma oficina qualificada.
