CITROEN DS4 2015 Manuales de Empleo (in Spanish)

149
DS4_es_Chap06_securite-enfants_ed02-2015

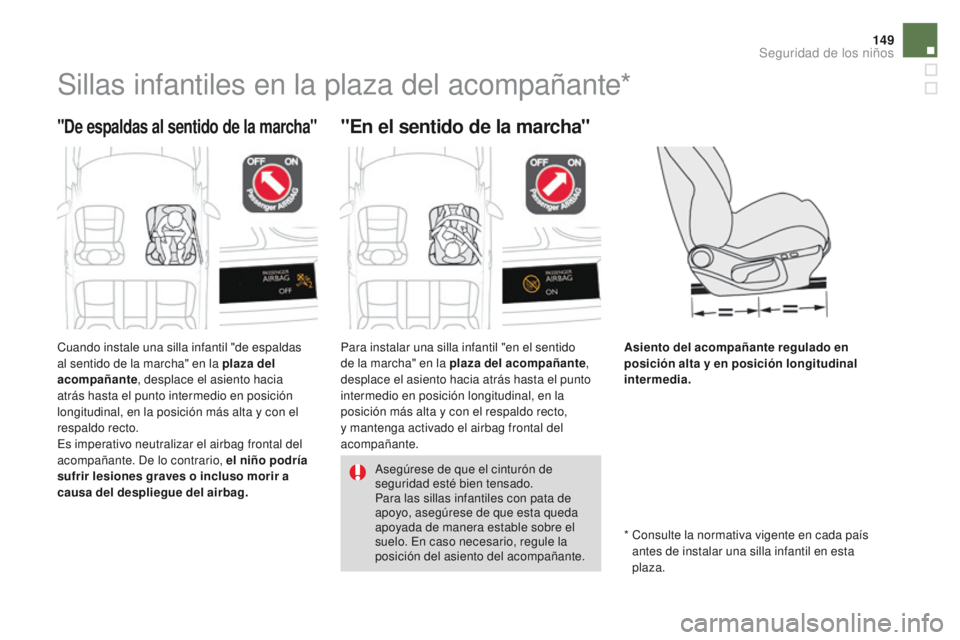

Sillas infantiles en la plaza del acompañante*
"De espaldas al sentido de la marcha""En el sentido de la marcha"
Asiento del acompañante regulado en
posición alta y en posición longitudinal
intermedia.
Cuando instale una silla infantil "de espaldas
al sentido de la marcha" en la plaza del
acompañante
, desplace el asiento hacia
atrás hasta el punto intermedio en posición
longitudinal, en la posición más alta y con el
respaldo recto.
Es imperativo neutralizar el airbag frontal del
acompañante. De lo contrario, el niño podría
sufrir lesiones graves o incluso morir a
causa del despliegue del airbag.
*

C
onsulte la normativa vigente en cada país
antes de instalar una silla infantil en esta
plaza.
Para instalar una silla infantil "en el sentido
de la marcha" en la plaza del acompañante
,
desplace el asiento hacia atrás hasta el punto
intermedio en posición longitudinal, en la
posición más alta y con el respaldo recto,
y mantenga activado el airbag frontal del
acompañante.
Asegúrese de que el cinturón de
seguridad esté bien tensado.
Para las sillas infantiles con pata de
apoyo, asegúrese de que esta queda
apoyada de manera estable sobre el
suelo. En caso necesario, regule la
posición del asiento del acompañante.
Seguridad de los niños

DS4_es_Chap06_securite-enfants_ed02-2015
La etiqueta situada a ambos lados del parasol
del acompañante recoge esta consigna.
Conforme a la reglamentación en vigor, en las
siguientes tablas encontrará esta advertencia
en todos los idiomas necesarios
No instale un sistema de retención
para niños "de espaldas al sentido de
la marcha" en un asiento protegido por
un airbag frontal activado, ya que ello
podría provocarle heridas graves o
incluso la muerte.

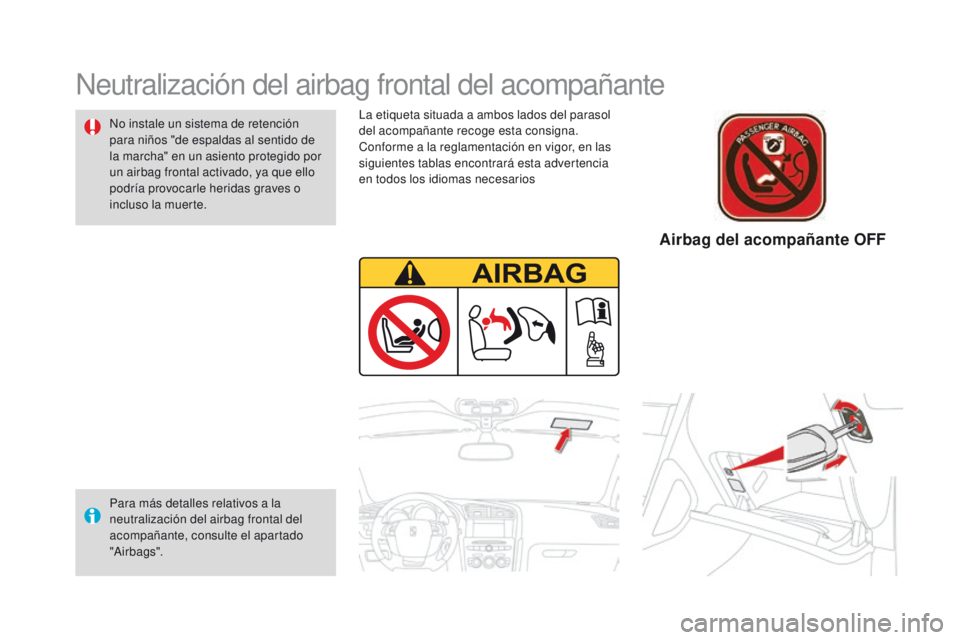

Neutralización del airbag frontal del acompañante
Airbag del acompañante OFF
Para más detalles relativos a la
neutralización del airbag frontal del
acompañante, consulte el apartado
"Airbags".

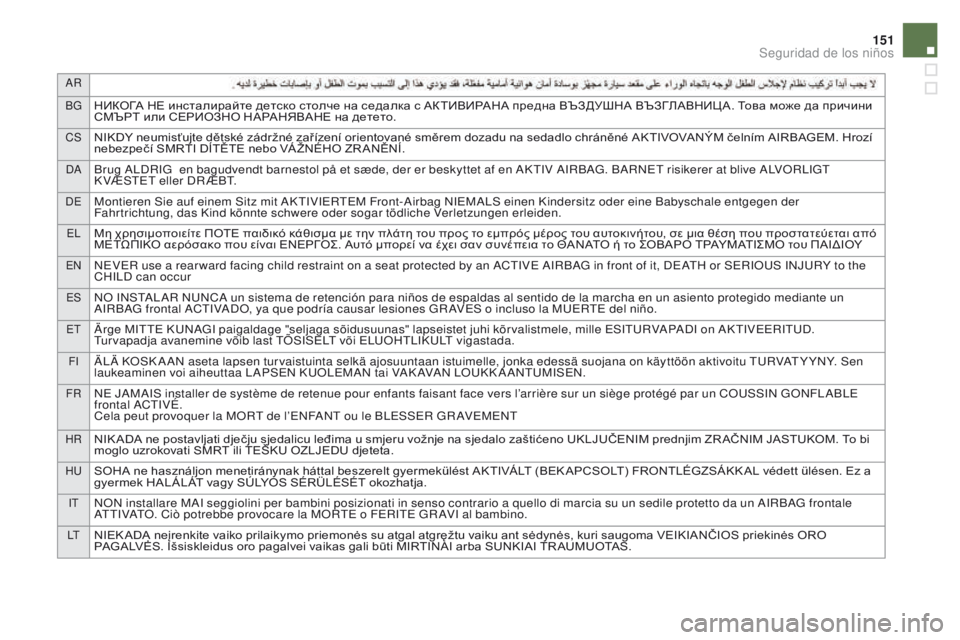

AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦ А. Това може да причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DABrug ALDRIG en bagudvendt barnestol på et sæde, der er beskyttet af en AKTIV AIRBAG. BARNET risikerer at blive ALVORLIGT
K VÆSTET eller DR ÆBT.
DEMontieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der
Fahrtrichtung, das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
ENNEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ESNO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un
AIRBAG frontal ACTIVADO, ya que podría causar lesiones GR AVES o incluso la MUERTE del niño.
ETÄrge MITTE KUNAGI paigaldage "seljaga sõidusuunas" lapseistet juhi kõrvalistmele, mille ESITURVAPADI on AKTIVEERITUD.
Tur vapadja avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
FIÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GR AVEMENT
HRNIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
moglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HUSOHA ne használjon menetiránynak háttal beszerelt gyermekülést AKTIVÁLT (BEK APCSOLT) FRONTLÉGZSÁKK AL védett ülésen. Ez a
gyermek HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
ITNON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LTNIEK ADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
PAGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
151
DS4_es_Chap06_securite-enfants_ed02-2015
Seguridad de los niños

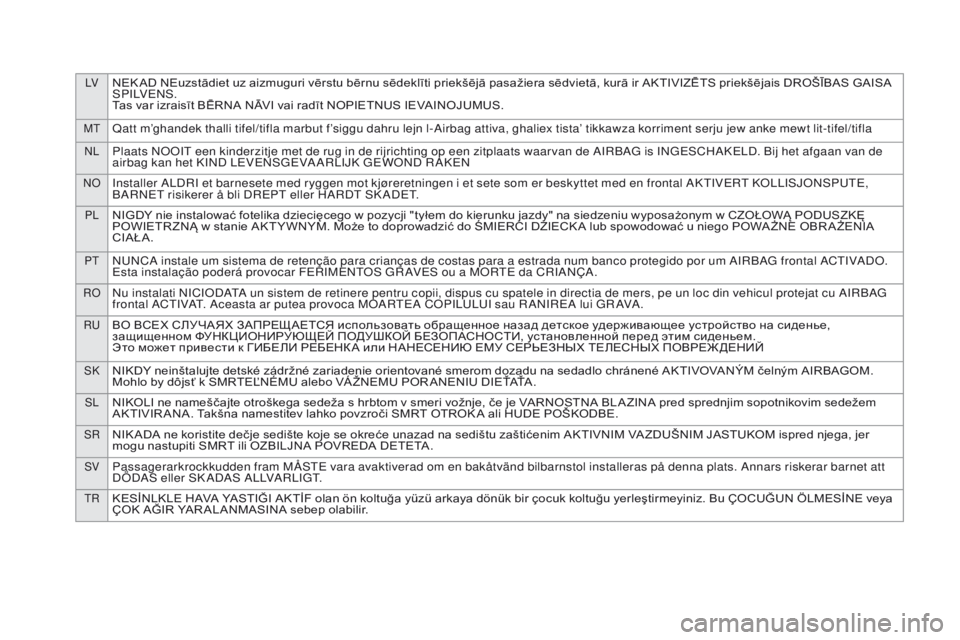

LVNEK AD NEuzstādiet uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera sēdvietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA
S P I LV E N S .
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
MTQatt m’ghandek thalli tifel/tifla marbut f’siggu dahru lejn l-Airbag attiva, ghaliex tista’ tikkawza korriment serju jew anke mewt lit-tifel/tifla
NLPlaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waar van de AIRBAG is INGESCHAKELD. Bij het afgaan van de
airbag kan het KIND LEVENSGEVA ARLIJK GEWOND R AKEN
NOInstaller ALDRI et barnesete med ryggen mot kjøreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE,
BARNET risikerer å bli DREPT eller HARDT SK ADET.
PLNIGDY nie instalować fotelika dziecięcego w pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETR ZNĄ w stanie AKT Y WNYM. Może to doprowadzić do ŚMIERCI DZIECK A lub spowodować u niego POWA ŻNE OBR A ŻENIA
CIAŁA.
PTNUNCA instale um sistema de retenção para crianças de costas para a estrada num banco protegido por um AIRBAG frontal ACTIVADO.
Esta instalação poderá provocar FERIMENTOS GR AVES ou a MORTE da CRIANÇA.
RONu instalati NICIODATA un sistem de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG
frontal ACTIVAT. Aceasta ar putea provoca MOARTEA COPILULUI sau R ANIREA lui GR AVA.
RUВО ВСЕХ СЛУЧА ЯХ ЗАПРЕЩАЕТСЯ использовать обращенное назад детское удерживающее устройство на сиденье,
защищенном ФУНКЦИОНИРУЮЩЕЙ ПОДУШКОЙ БЕЗОПАСНОСТИ, установленной перед этим сиденьем.
Это может привести к ГИБЕЛИ РЕБЕНК А или НАНЕСЕНИЮ ЕМУ СЕРЬЕЗНЫХ ТЕЛЕСНЫХ ПОВРЕЖ ДЕНИЙ
SKNIKDY neinštalujte detské zádržné zariadenie orientované smerom dozadu na sedadlo chránené AKTIVOVANÝM čelným AIRBAGOM.
Mohlo by dôjsť k SMRTEĽNÉMU alebo VÁ ŽNEMU POR ANENIU DIEŤAŤA.
SLNIKOLI ne nameščajte otroškega sedeža s hrbtom v smeri vožnje, če je VARNOSTNA BLA ZINA pred sprednjim sopotnikovim sedežem
AKTIVIR ANA. Takšna namestitev lahko povzroči SMRT OTROK A ali HUDE POŠKODBE.
SRNIK ADA ne koristite dečje sedište koje se okreće unazad na sedištu zaštićenim AKTIVNIM VA ZDUŠNIM JASTUKOM ispred njega, jer
mogu nastupiti SMRT ili OZBILJNA POVREDA DETETA.
SVPassagerarkrockkudden fram MÅSTE vara avaktiverad om en bakåtvänd bilbarnstol installeras på denna plats. Annars riskerar barnet att
DÖDAS eller SK ADAS ALLVARLIGT.
TRKESİNLKLE HAVA YASTIĞI AKTİF olan ön koltuğa yüzü arkaya dönük bir çocuk koltuğu yerleştirmeyiniz. Bu ÇOCUĞUN ÖLMESİNE veya
ÇOK AĞIR YAR ALANMASINA sebep olabilir.
DS4_es_Chap06_securite-enfants_ed02-2015

153
DS4_es_Chap06_securite-enfants_ed02-2015

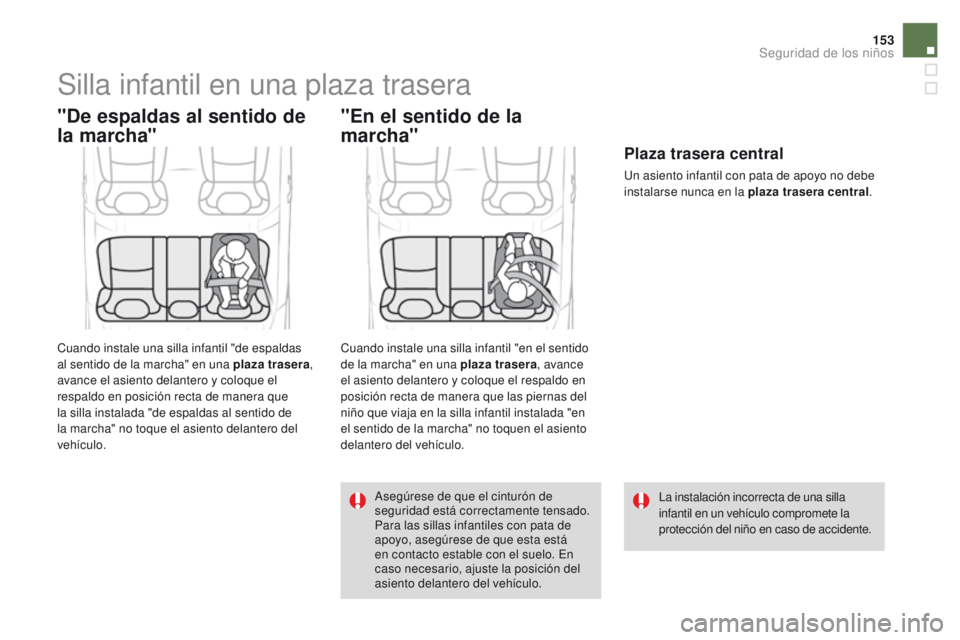

Silla infantil en una plaza trasera
"De espaldas al sentido de
la marcha"
Cuando instale una silla infantil "de espaldas
al sentido de la marcha" en una plaza trasera,
avance el asiento delantero y coloque el
respaldo en posición recta de manera que
la silla instalada "de espaldas al sentido de
la marcha" no toque el asiento delantero del
vehículo.
"En el sentido de la
marcha"
Cuando instale una silla infantil "en el sentido
de la marcha" en una plaza trasera , avance
el asiento delantero y coloque el respaldo en
posición recta de manera que las piernas del
niño que viaja en la silla infantil instalada "en
el sentido de la marcha" no toquen el asiento
delantero del vehículo.
Plaza trasera central
Un asiento infantil con pata de apoyo no debe
instalarse nunca en la plaza trasera central .
La instalación incorrecta de una silla
infantil en un vehículo compromete la
protección del niño en caso de accidente.
Asegúrese de que el cinturón de
seguridad está correctamente tensado.
Para las sillas infantiles con pata de
apoyo, asegúrese de que esta está
en contacto estable con el suelo. En
caso necesario, ajuste la posición del
asiento delantero del vehículo.
Seguridad de los niños

DS4_es_Chap06_securite-enfants_ed02-2015
Sillas infantiles recomendadas por
CITROËN
CITROËN ofrece una gama de sillas infantiles que se fijan mediante un cinturón de seguridad de
tres puntos:
Grupo 0+: desde el nacimiento hasta 13
kg
L1
"

RÖMER Baby-Safe Plus"
Se instala de espaldas al sentido de la marcha.
Grupos 2
y 3: de 15 a 36 kg
L4

"

KLIPPAN Optima"
A partir de 22
kg (aproximadamente 6 años) solo se utiliza el cojín elevador.
L5

"

RÖMER KIDFIX"
Puede fijarse a los anclajes ISOFIX del vehículo.
El niño queda sujeto por el cinturón de seguridad.

155
DS4_es_Chap06_securite-enfants_ed02-2015
Instalación de las sillas infantiles fijadas con el cinturón de
seguridad
Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles que se fijan mediante el cinturón de
seguridad y homologadas como universales (a) en función del peso del niño y de la plaza del vehículo.Plaza Peso del niño/Edad orientativa
Inferior a 13
kg
(grupos 0
(b) y 0+)
Hasta 1
año aprox.De 9
a 18 kg
(g r u p o 1)
De 1
a 3 años aprox.De 15
a 25 kg
(gr upo 2)
De 3
a 6 años aprox.De 22
a 36 kg
(grupo 3)
De 6
a 10 años aprox.
Asiento del acompañante (c)
-
fijo U(R1)U(R1)U(R1)U(R1)
-

r
egulable en altura U(R2)U(R2)U(R2)U(R2)
Asientos traseros laterales (d) UUUU
Asiento trasero central (d) XXXX
Seguridad de los niños

DS4_es_Chap06_securite-enfants_ed02-2015
(a) Silla infantil universal: Silla infantil que se puede instalar en todos los vehículos con el
cinturón de seguridad.
(b)

G
rupo 0: Desde el nacimiento hasta 10 kg.
Los capazos y las cunas para automóvil
no se pueden instalar en la plaza del
acompañante.
(c)

C
onsulte la legislación vigente en su país
antes de instalar a su hijo en esta plaza.
(d)

P
ara instalar una silla infantil en una
plaza trasera "de espaldas al sentido de
la marcha" o "en el sentido de la marcha",
avance el asiento delantero y coloque el
respaldo en posición recta de manera que
quede espacio suficiente para la silla y las
piernas del niño. Retire y guarde el reposacabezas
antes de instalar una silla infantil
con respaldo en una de las plazas
destinadas a los pasajeros. Vuelva
a colocar el reposacabezas cuando
desinstale la silla infantil.
U:
P laza adaptada para la instalación de una
silla infantil que se fije con el cinturón de
seguridad y homologada como universal "de
espaldas al sentido de la marcha" y/o "en el
sentido de la marcha".
U(R1):

S
imilar a U, pero con el respaldo del
asiento del vehículo inclinado al máximo
hacia delante.
U(R2):

S
imilar a U, pero con el asiento del
vehículo regulado en su posición más
alta.
X:

P
laza no adecuada para instalar una silla
infantil del grupo de pesos indicado.

157
DS4_es_Chap06_securite-enfants_ed02-2015

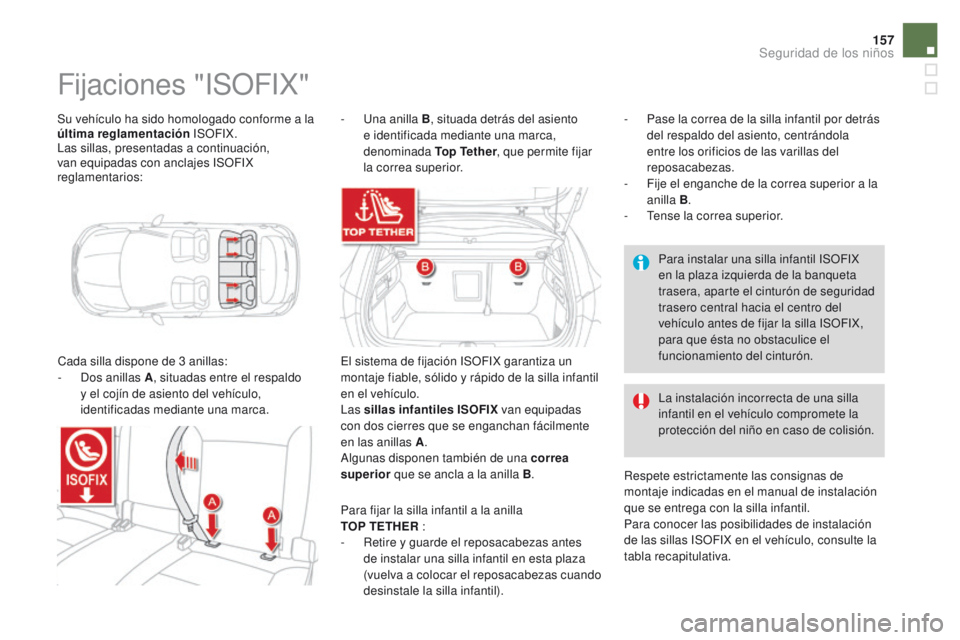

Su vehículo ha sido homologado conforme a la
última reglamentación ISOFIX.
Las sillas, presentadas a continuación,
van equipadas con anclajes ISOFIX
reglamentarios:
Fijaciones "ISOFIX"
Cada silla dispone de 3 anillas:
- D os anillas A , situadas entre el respaldo
y el cojín de asiento del vehículo,
identificadas mediante una marca. -

U
na anilla B
, situada detrás del asiento
e identificada mediante una marca,
denominada Top Tether , que permite fijar
la correa superior.
El sistema de fijación ISOFIX garantiza un
montaje fiable, sólido y rápido de la silla infantil
en el vehículo.
Las sillas infantiles ISOFIX van equipadas
con dos cierres que se enganchan fácilmente
en las anillas A .
Algunas disponen también de una correa
superior que se ancla a la anilla B .La instalación incorrecta de una silla
infantil en el vehículo compromete la
protección del niño en caso de colisión.
Respete estrictamente las consignas de
montaje indicadas en el manual de instalación
que se entrega con la silla infantil.
Para conocer las posibilidades de instalación
de las sillas ISOFIX en el vehículo, consulte la
tabla recapitulativa. Para instalar una silla infantil ISOFIX
en la plaza izquierda de la banqueta
trasera, aparte el cinturón de seguridad
trasero central hacia el centro del
vehículo antes de fijar la silla ISOFIX,
para que ésta no obstaculice el
funcionamiento del cinturón.
-
P
ase la correa de la silla infantil por detrás
del respaldo del asiento, centrándola
entre los orificios de las varillas del
reposacabezas.
-
F
ije el enganche de la correa superior a la
anilla B .
-
T
ense la correa superior.
Para fijar la silla infantil a la anilla
TOP TETHER :
-
R
etire y guarde el reposacabezas antes
de instalar una silla infantil en esta plaza
(vuelva a colocar el reposacabezas cuando
desinstale la silla infantil).
Seguridad de los niños

DS4_es_Chap06_securite-enfants_ed02-2015
Asientos para niños ISOFIX recomendados por CITROËN
Consulte también el manual de instalación del fabricante del asiento infantil para conocer las indicaciones de instalación y retirada del asiento.
CITROËN ofrece una gama de asientos infantiles ISOFIX recomendados y homologados para su vehículo.
"RÖMER Baby-Safe Plus" y su base ISOFIX
(talla: E )
Grupo 0+: desde el nacimiento hasta 13 kg
Se instala "de espaldas al sentido de la marcha" mediante una base ISOFIX que se fija a las anillas A.
La base incluye una pata con altura regulable que se apoya en el suelo del vehículo.
Esta silla infantil también se puede fijar mediante un cinturón de seguridad. En tal caso, solo se utiliza la carcasa, que se fija al asiento del vehículo mediante el cinturón de seguridad de tres puntos.
"Baby P2C Mini" y su base ISOFIX
(talla: C, D, E )
Grupo 0+: desde el nacimiento hasta 13 kg
Se instala "de espaldas al sentido de la marcha" con una base ISOFIX que se fija a las anillas A .
La base incluye una pata con altura regulable que se apoya sobre el suelo del vehículo. Esta silla también se puede fijar mediante el cinturón de seguridad. En este caso, únicamente se utiliza la carcasa.
