CITROEN DS4 2015 Manuales de Empleo (in Spanish)

DS4_es_Chap04_amenagement_ed02-2015

DS4_es_Chap04_amenagement_ed02-2015

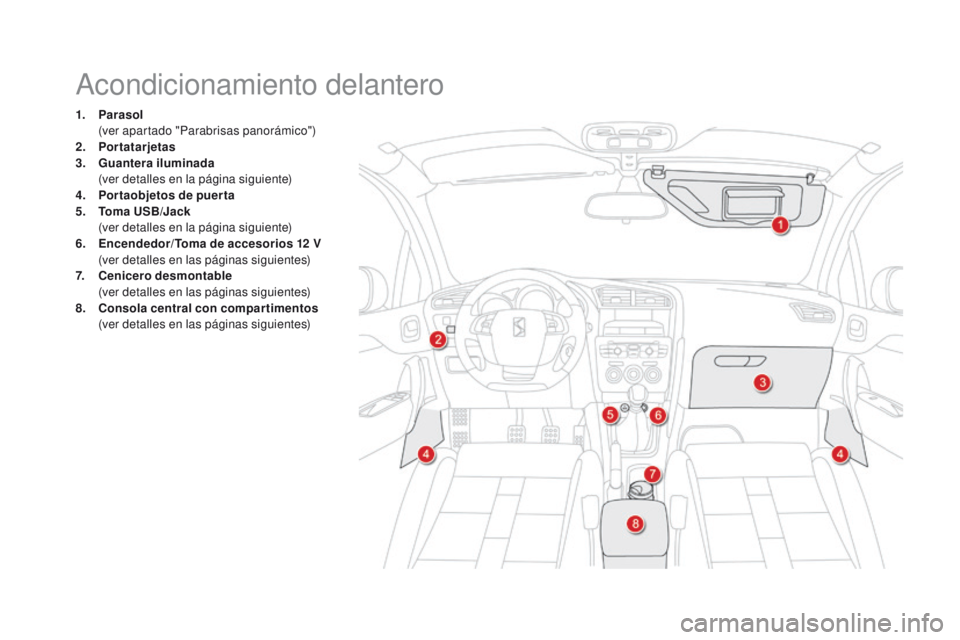

Acondicionamiento delantero
1. Parasol (
ver apartado "Parabrisas panorámico")
2.
P

ortatarjetas
3.
G

uantera iluminada
(

ver detalles en la página siguiente)
4.
P

ortaobjetos de puerta
5.
T

oma USB/Jack
(

ver detalles en la página siguiente)
6.
E

ncendedor/Toma de accesorios 12 V
(

ver detalles en las páginas siguientes)
7.
C

enicero desmontable
(

ver detalles en las páginas siguientes)
8.
C

onsola central con compartimentos
(

ver detalles en las páginas siguientes)

111
DS4_es_Chap04_amenagement_ed02-2015

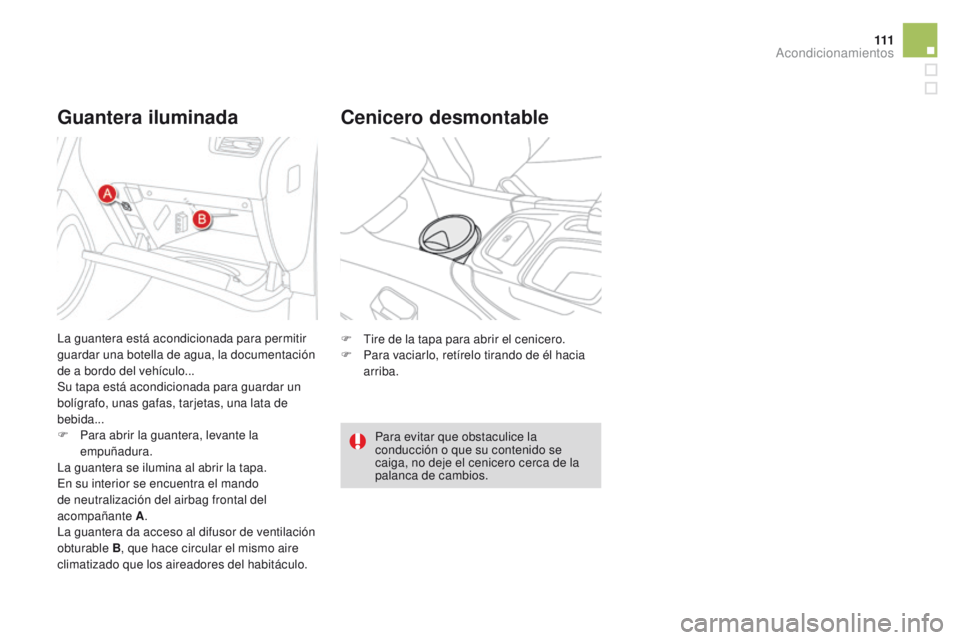

Guantera iluminadaCenicero desmontable
F Tire de la tapa para abrir el cenicero.
F
P ara vaciarlo, retírelo tirando de él hacia
arriba.
Para evitar que obstaculice la
conducción o que su contenido se
caiga, no deje el cenicero cerca de la
palanca de cambios.
La guantera está acondicionada para permitir
guardar una botella de agua, la documentación
de a bordo del vehículo...
Su tapa está acondicionada para guardar un
bolígrafo, unas gafas, tarjetas, una lata de
bebida...
F

P

ara abrir la guantera, levante la
empuñadura.
La guantera se ilumina al abrir la tapa.
En su interior se encuentra el mando
de neutralización del airbag frontal del
acompañante A .
La guantera da acceso al difusor de ventilación
obturable B , que hace circular el mismo aire
climatizado que los aireadores del habitáculo.
Acondicionamientos

DS4_es_Chap04_amenagement_ed02-2015
Este módulo de conexión incluye una toma
USB y una toma Jack.Para más detalles, consulte la parte
audio correspondiente del apartado
"Audio y telemática".
Toma USB
La toma USB permite conectar un dispositivo
portátil, como un reproductor digital de tipo
iPod
® o una llave USB.
El lector USB lee los archivos en formato de
audio y los transmite al sistema de audio para
ser escuchados a través de los altavoces del
vehículo.
Los archivos pueden manejarse con los
mandos del volante o desde el sistema de
audio.
Reproductor USB
Cuando está conectado al puerto USB,
el dispositivo portátil puede recargarse
automáticamente.
Durante la recarga aparecerá un
mensaje si el consumo del dispositivo
portátil es superior al amperaje
suministrado por el vehículo.
Toma Jack
La toma Jack permite conectar un dispositivo
portátil, como un reproductor digital, para
escuchar los archivos a través de los altavoces
del vehículo.
La gestión de estos archivos se realiza desde
el dispositivo portátil. La toma USB permite también conectar
un teléfono en conexión MirrorLink™ para
beneficiarse de algunas aplicaciones del
teléfono en la pantalla táctil.
La conexión de un equipo eléctrico
no autorizado por CITROËN,
como un cargador con toma USB,
puede provocar perturbaciones
de funcionamiento de los órganos
eléctricos del vehículo, como una mala
recepción de la radio o una perturbación
de la imagen en las pantallas.
F

P

ara utilizar el encendedor, presiónelo y
espere unos segundos hasta que salte
automáticamente.
F
P

ara conectar un accesorio de 12

V (potencia
máxima: 120

W), retire el encendedor y
conecte el adaptador adecuado.
Esta toma permite conectar un cargador de
teléfono, un calientabiberones...
Inmediatamente después de usarla, vuelva a
colocar el encendedor.
Encendedor/Toma de
accesorios de 12 V

11 3
DS4_es_Chap04_amenagement_ed02-2015

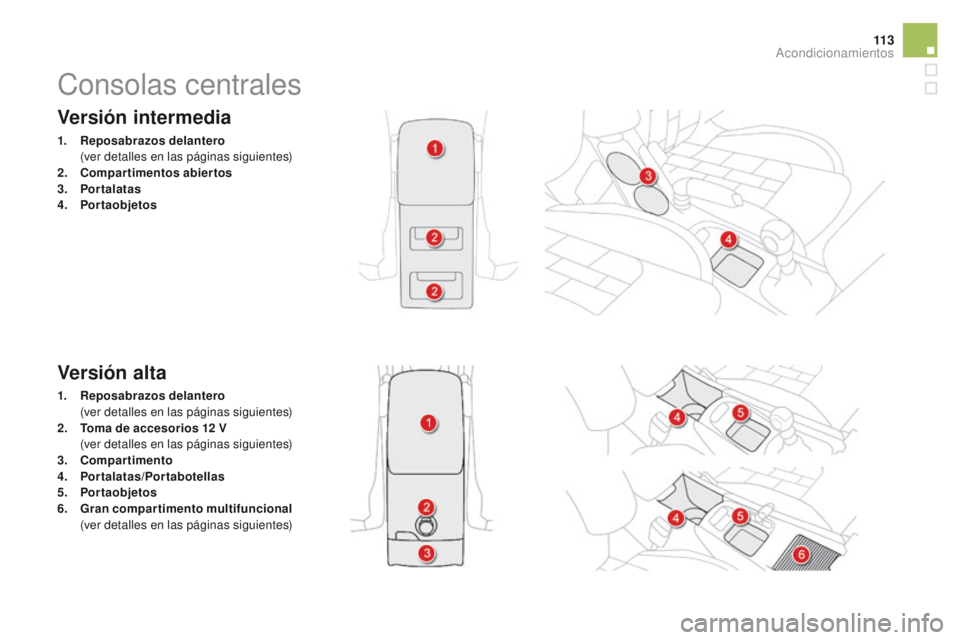

Versión intermedia
1. Reposabrazos delantero (
ver detalles en las páginas siguientes)
2.
C

ompartimentos abiertos
3.
P

ortalatas
4.
P

ortaobjetos
Versión alta
1. Reposabrazos delantero (
ver detalles en las páginas siguientes)
2.
T

oma de accesorios 12 V
(

ver detalles en las páginas siguientes)
3.
C

ompartimento
4.
P

ortalatas/Portabotellas
5.
P

ortaobjetos
6.
G

ran compartimento multifuncional
(

ver detalles en las páginas siguientes)
Consolas centrales
Acondicionamientos

DS4_es_Chap04_amenagement_ed02-2015
Este compartimento se cierra con una tapa de
persiana.
Contiene:
-
l
as tomas de accesorios 12 V y
USB/Jack 1 ;
-

u
n soporte retráctil 2 para colocar el
teléfono móvil o un dispositivo portátil;
-

u
n espacio ventilado mediante un difusor
obturable 3
que permite mantener las
bebidas o alimentos refrigerados si el
aire acondicionado automático está en
funcionamiento. Solo se ilumina al abrir por completo la
tapa de persiana.
La tapa puede cerrarse parcialmente
hasta el soporte retráctil, lo que permite
mantener una temperatura fresca en el
compartimento de almacenamiento.
Gran compartimento
multifuncional

11 5
DS4_es_Chap04_amenagement_ed02-2015

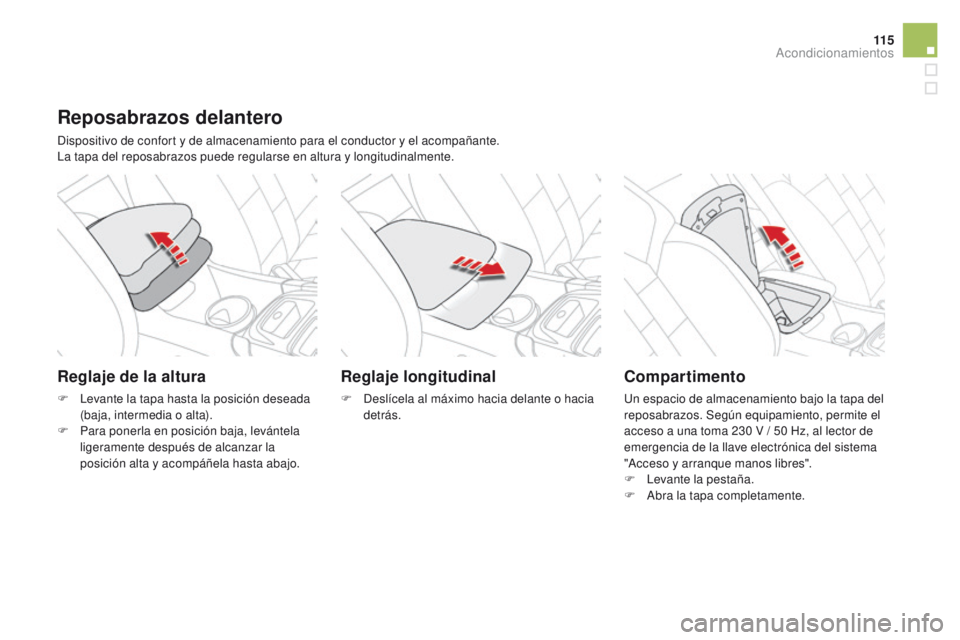

Reposabrazos delantero
Dispositivo de confort y de almacenamiento para el conductor y el acompañante.
La tapa del reposabrazos puede regularse en altura y longitudinalmente.
Reglaje de la altura
F Levante la tapa hasta la posición deseada (baja, intermedia o alta).
F

P
ara ponerla en posición baja, levántela
ligeramente después de alcanzar la
posición alta y acompáñela hasta abajo.
Reglaje longitudinal
F Deslícela al máximo hacia delante o hacia detrás.
Compartimento
Un espacio de almacenamiento bajo la tapa del
reposabrazos. Según equipamiento, permite el
acceso a una toma 230
V / 50 Hz, al lector de
emergencia de la llave electrónica del sistema
"Acceso y arranque manos libres".
F

L
evante la pestaña.
F

A
bra la tapa completamente.
Acondicionamientos

DS4_es_Chap04_amenagement_ed02-2015

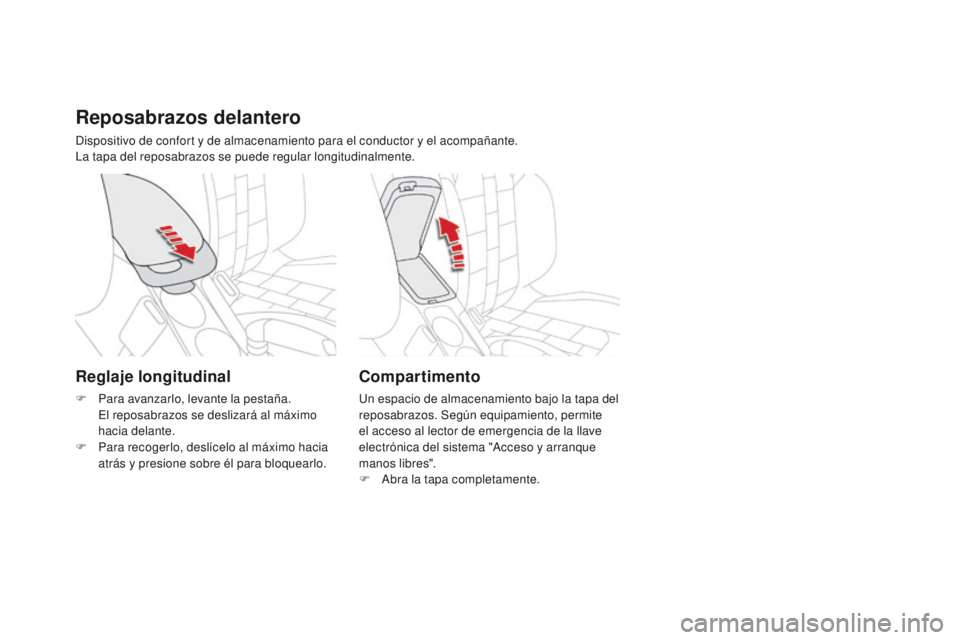

Reposabrazos delantero
Dispositivo de confort y de almacenamiento para el conductor y el acompañante.
La tapa del reposabrazos se puede regular longitudinalmente.
Compartimento
Un espacio de almacenamiento bajo la tapa del
reposabrazos. Según equipamiento, permite
el acceso al lector de emergencia de la llave
electrónica del sistema "Acceso y arranque
manos libres".
F
A
bra la tapa completamente.
Reglaje longitudinal
F Para avanzarlo, levante la pestaña. El reposabrazos se deslizará al máximo
hacia delante.
F

P
ara recogerlo, deslícelo al máximo hacia
atrás y presione sobre él para bloquearlo.

11 7
DS4_es_Chap04_amenagement_ed02-2015

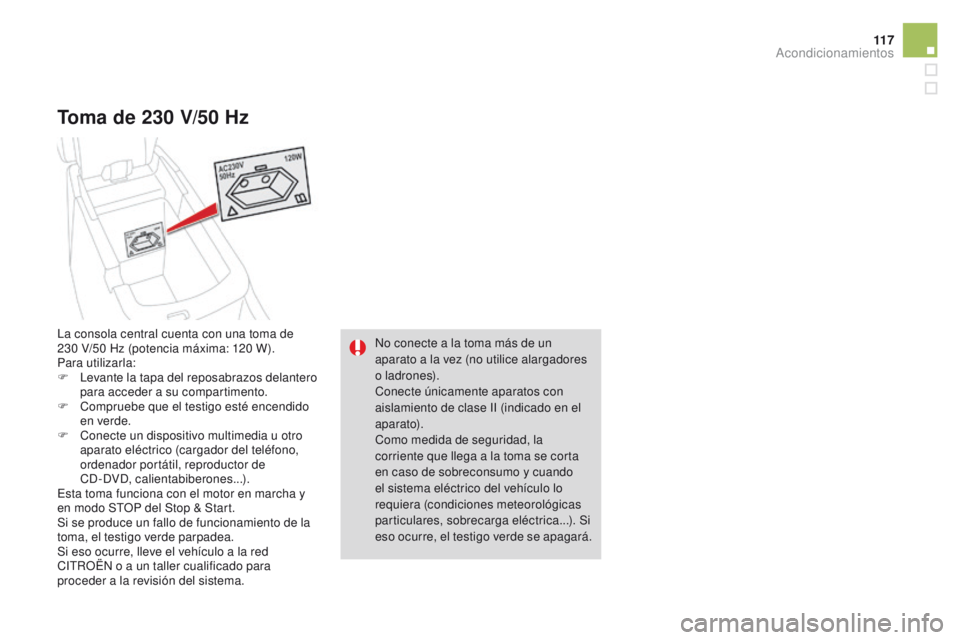

Toma de 230 V/50 Hz
No conecte a la toma más de un
aparato a la vez (no utilice alargadores
o l a dr o n e s).
Conecte únicamente aparatos con
aislamiento de clase II (indicado en el
aparato).
Como medida de seguridad, la
corriente que llega a la toma se corta
en caso de sobreconsumo y cuando
el sistema eléctrico del vehículo lo
requiera (condiciones meteorológicas
particulares, sobrecarga eléctrica...). Si
eso ocurre, el testigo verde se apagará.
La consola central cuenta con una toma de
230

V/50

Hz (potencia máxima: 120

W).
Para utilizarla:
F

L

evante la tapa del reposabrazos delantero
para acceder a su compartimento.
F

C

ompruebe que el testigo esté encendido
en verde.
F

C

onecte un dispositivo multimedia u otro
aparato eléctrico (cargador del teléfono,
ordenador portátil, reproductor de
CD-DVD, calientabiberones...).
Esta toma funciona con el motor en marcha y
en modo STOP del Stop & Start.
Si se produce un fallo de funcionamiento de la
toma, el testigo verde parpadea.
Si eso ocurre, lleve el vehículo a la red
CITROËN o a un taller cualificado para
proceder a la revisión del sistema.
Acondicionamientos

DS4_es_Chap04_amenagement_ed02-2015

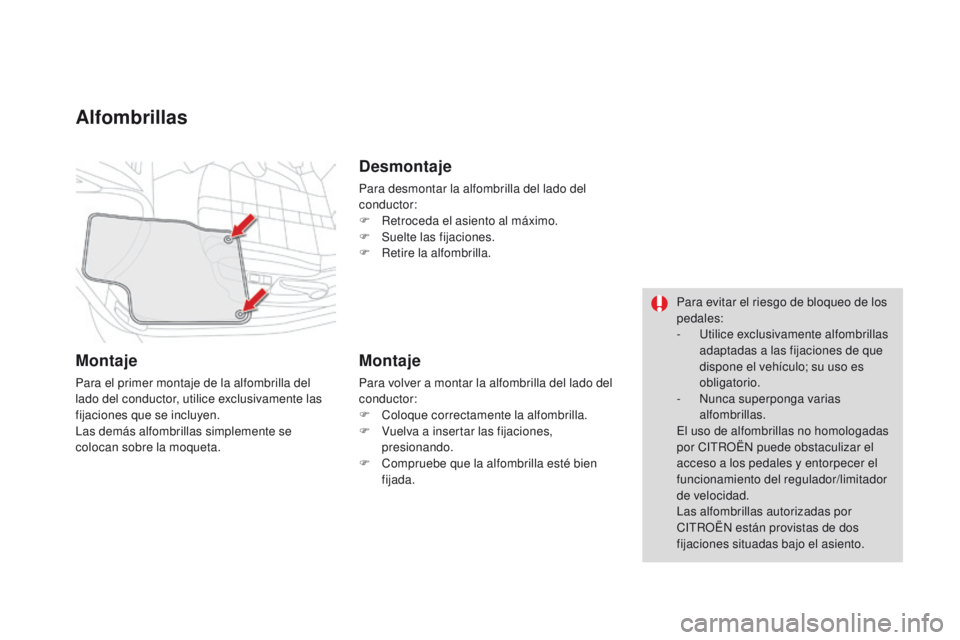

Alfombrillas
Montaje
Para el primer montaje de la alfombrilla del
lado del conductor, utilice exclusivamente las
fijaciones que se incluyen.
Las demás alfombrillas simplemente se
colocan sobre la moqueta.
Desmontaje
Para desmontar la alfombrilla del lado del
conductor:
F
R
etroceda el asiento al máximo.
F

Sue
lte las fijaciones.
F

R
etire la alfombrilla.
Montaje
Para volver a montar la alfombrilla del lado del
conductor:
F
C
oloque correctamente la alfombrilla.
F

V
uelva a insertar las fijaciones,
presionando.
F

C
ompruebe que la alfombrilla esté bien
fijada. Para evitar el riesgo de bloqueo de los
pedales:
-
Ut

ilice exclusivamente alfombrillas
adaptadas a las fijaciones de que
dispone el vehículo; su uso es
obligatorio.
- N unca superponga varias
alfombrillas.
El uso de alfombrillas no homologadas
por CITROËN puede obstaculizar el
acceso a los pedales y entorpecer el
funcionamiento del regulador/limitador
de velocidad.
Las alfombrillas autorizadas por
CITROËN están provistas de dos
fijaciones situadas bajo el asiento.
