CITROEN DS4 2017 Libretti Di Uso E manutenzione (in Italian)

19
DS4_it_Chap01_instruments-de-bord_ed01-2016

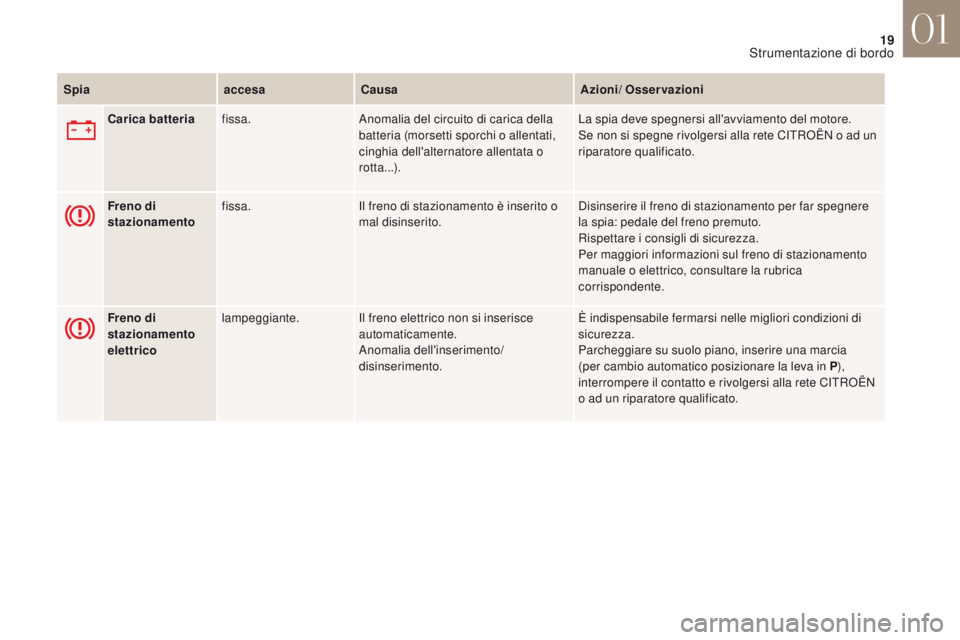

SpiaaccesaCausa Azioni/ Osservazioni
Carica batteria fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati,
cinghia dell'alternatore allentata o
rotta...). La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Freno di
stazionamento
elettrico lampeggiante.
Il freno elettrico non si inserisce
automaticamente.
Anomalia dell'inserimento/
disinserimento. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare su suolo piano, inserire una marcia
(per cambio automatico posizionare la leva in P
),
interrompere il contatto e rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Freno di
stazionamento
fissa.
Il freno di stazionamento è inserito o
mal disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di stazionamento
manuale o elettrico, consultare la rubrica
corrispondente.
01
Strumentazione di bordo

20
DS4_it_Chap01_instruments-de-bord_ed01-2016

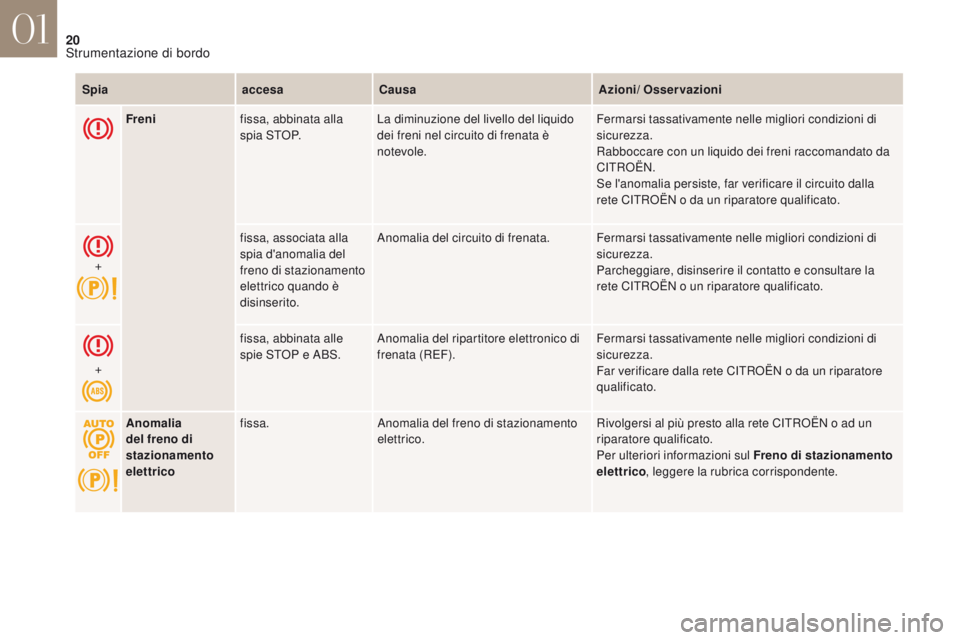

Frenifissa, abbinata alla
s p i a S T O P. La diminuzione del livello del liquido
dei freni nel circuito di frenata è
notevole. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido dei freni raccomandato da
CITROËN.
Se l'anomalia persiste, far verificare il circuito dalla
rete CITROËN o da un riparatore qualificato.
+ fissa, associata alla
spia d'anomalia del
freno di stazionamento
elettrico quando è
disinserito.Anomalia del circuito di frenata. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire il contatto e consultare la
rete CITROËN o un riparatore qualificato.
+ fissa, abbinata alle
spie STOP e ABS.
Anomalia del ripartitore elettronico di
frenata (REF). Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Spia
accesaCausa Azioni/ Osservazioni
Anomalia
del freno di
stazionamento
elettrico fissa.
Anomalia del freno di stazionamento
elettrico. Rivolgersi al più presto alla rete CITROËN o ad un
riparatore qualificato.
Per ulteriori informazioni sul Freno di stazionamento
elettrico
, leggere la rubrica corrispondente.
01
Strumentazione di bordo

21
DS4_it_Chap01_instruments-de-bord_ed01-2016

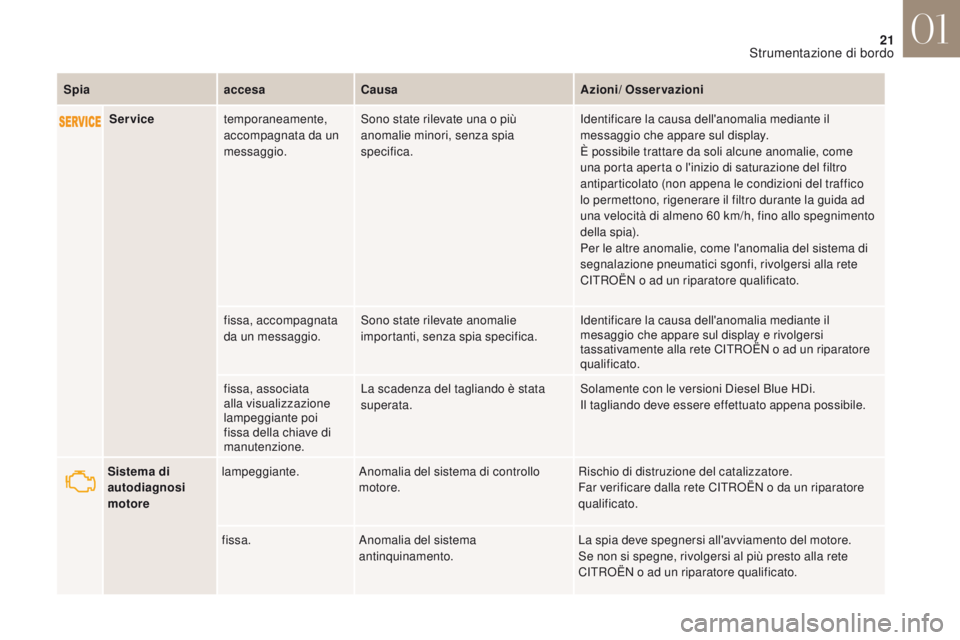

Servicetemporaneamente,
accompagnata da un
messaggio. Sono state rilevate una o più
anomalie minori, senza spia
specifica. Identificare la causa dell'anomalia mediante il
messaggio che appare sul display.
È possibile trattare da soli alcune anomalie, come
una porta aperta o l'inizio di saturazione del filtro
antiparticolato (non appena le condizioni del traffico
lo permettono, rigenerare il filtro durante la guida ad
una velocità di almeno 60
km/h, fino allo spegnimento
della spia).
Per le altre anomalie, come l'anomalia del sistema di
segnalazione pneumatici sgonfi, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
fissa, accompagnata
da un messaggio. Sono state rilevate anomalie
importanti, senza spia specifica. Identificare la causa dell'anomalia mediante il
mesaggio che appare sul display e rivolgersi
tassativamente alla rete CITROËN o ad un riparatore
qualificato.
fissa, associata
alla visualizzazione
lampeggiante poi
fissa della chiave di
manutenzione. La scadenza del tagliando è stata
superata.
Solamente con le versioni Diesel Blue HDi.
Il tagliando deve essere effettuato appena possibile.
Spia
accesaCausa Azioni/ Osservazioni
Sistema di
autodiagnosi
motore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
CITROËN o ad un riparatore qualificato.
01
Strumentazione di bordo

22
DS4_it_Chap01_instruments-de-bord_ed01-2016
SpiaaccesaCausa Azioni/ Osservazioni
Antibloccaggio
delle ruote (ABS) fissa.
Anomalia del sistema antibloccaggio
delle ruote.
Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e rivolgersi al
più presto alla rete CITROËN o ad un riparatore qualificato.
Controllo
dinamico di
stabilità
(CDS/ASR)lampeggiante.
La regolazione del sistema si attiva. Il sistema ottimizza la motricità e permette di migliorare
la stabilità direzionale del veicolo.
fissa, abbinata
all'accensione della spia
sul tasto di disattivazione,
accompagnata da un
segnale acustico e da un
messaggio.Il sistema CDS/ASR o di partenza
assistita in salita è in anomalia.Far verificare dalla rete CITROËN o da un riparatore
qualificato.

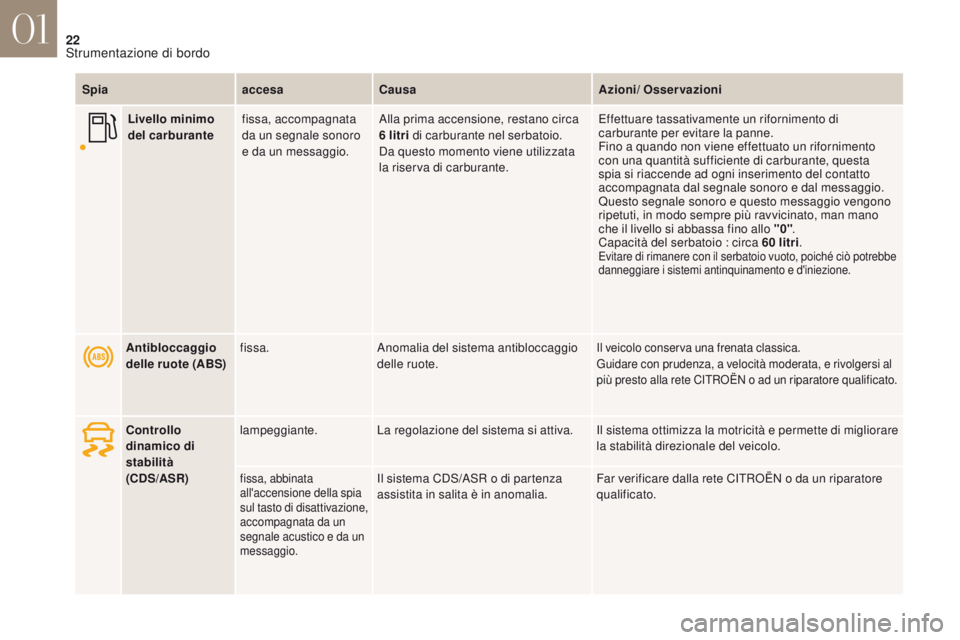

Livello minimo
del carburante
fissa, accompagnata
da un segnale sonoro
e da un messaggio. Alla prima accensione, restano circa
6 litri di carburante nel serbatoio.
Da questo momento viene utilizzata
la riserva di carburante. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Fino a quando non viene effettuato un rifornimento
con una quantità sufficiente di carburante, questa
spia si riaccende ad ogni inserimento del contatto
accompagnata dal segnale sonoro e dal messaggio.
Questo segnale sonoro e questo messaggio vengono
ripetuti, in modo sempre più ravvicinato, man mano
che il livello si abbassa fino allo "0"
.
Capacità del serbatoio : circa 60

litri
.
Evitare di rimanere con il serbatoio vuoto, poiché ciò potrebbe
danneggiare i sistemi antinquinamento e d'iniezione.
01
Strumentazione di bordo

23
DS4_it_Chap01_instruments-de-bord_ed01-2016

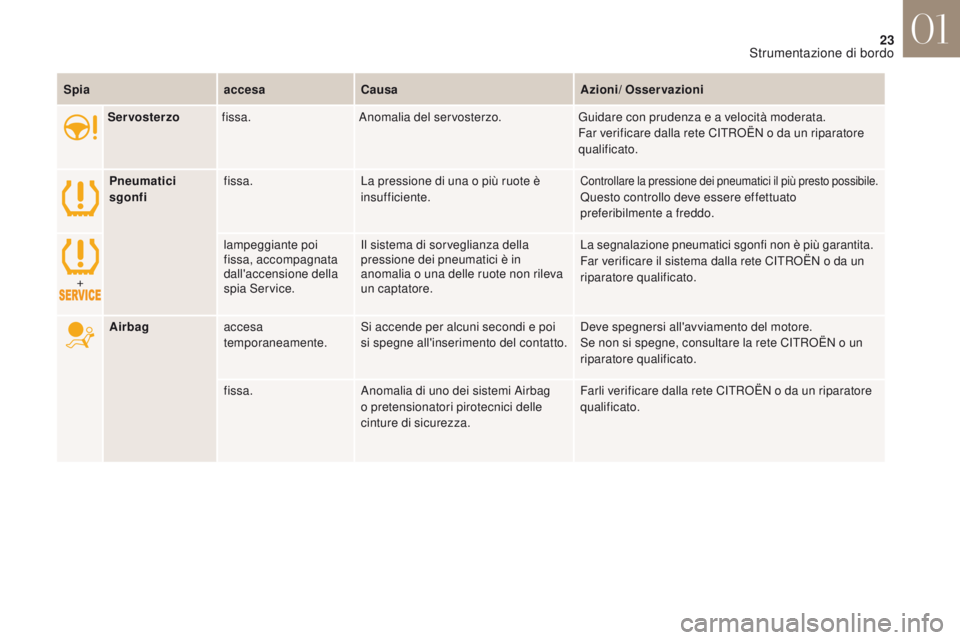

Servosterzofissa. Anomalia del servosterzo. Guidare con prudenza e a velocità moderata.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Pneumatici
sgonfi fissa.
La pressione di una o più ruote è
insufficiente.
Controllare la pressione dei pneumatici il più presto possibile.Questo controllo deve essere effettuato
preferibilmente a freddo.
+ lampeggiante poi
fissa, accompagnata
dall'accensione della
spia Service.Il sistema di sorveglianza della
pressione dei pneumatici è in
anomalia o una delle ruote non rileva
un captatore. La segnalazione pneumatici sgonfi non è più garantita.
Far verificare il sistema dalla rete CITROËN o da un
riparatore qualificato.
Spia
accesaCausa Azioni/ Osservazioni
Airbag accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete CITROËN o un
riparatore qualificato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Farli verificare dalla rete CITROËN o da un riparatore
qualificato.
01
Strumentazione di bordo

24
DS4_it_Chap01_instruments-de-bord_ed01-2016

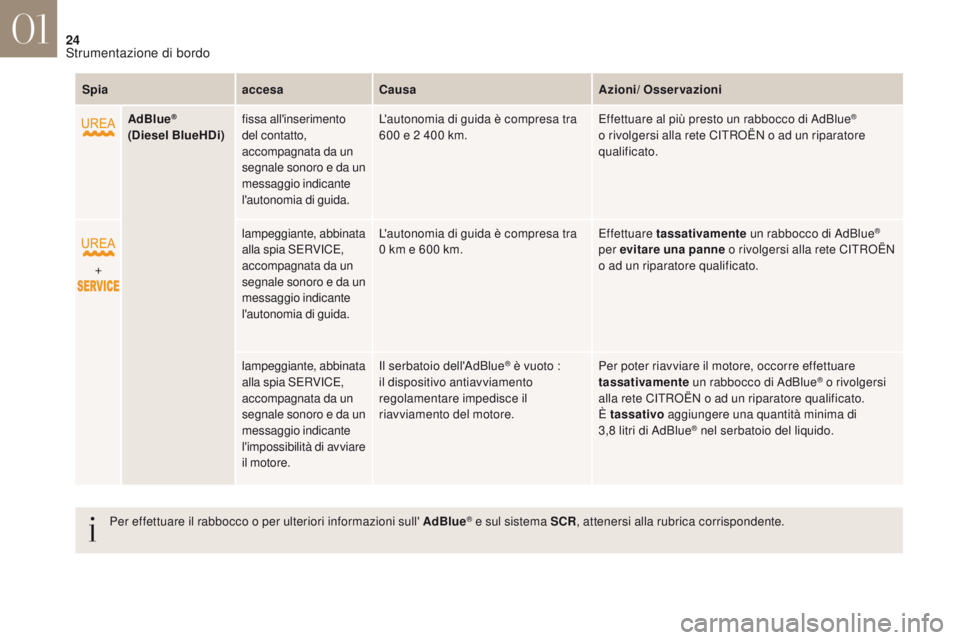

SpiaaccesaCausa Azioni/ Osservazioni
AdBlue
®
(Diesel BlueHDi) fissa all'inserimento
del contatto,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa tra
600
e 2 400 km.Effettuare al più presto un rabbocco di AdBlue®
o rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
+ lampeggiante, abbinata
alla spia SERVICE,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'autonomia di guida.L'autonomia di guida è compresa tra
0

km e 600

km. Effettuare tassativamente
un rabbocco di AdBlue
®
per evitare una panne o rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
lampeggiante, abbinata
alla spia SERVICE,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'impossibilità di avviare
il motore. Il serbatoio dell'AdBlue
® è vuoto :
il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore. Per poter riavviare il motore, occorre effettuare
tassativamente
un rabbocco di AdBlue® o rivolgersi
alla rete CITROËN o ad un riparatore qualificato.
È tassativo aggiungere una quantità minima di
3,8

litri di AdBlue
® nel serbatoio del liquido.
Per effettuare il rabbocco o per ulteriori informazioni sull' AdBlue
® e sul sistema SCR , attenersi alla rubrica corrispondente.
01
Strumentazione di bordo

25
DS4_it_Chap01_instruments-de-bord_ed01-2016

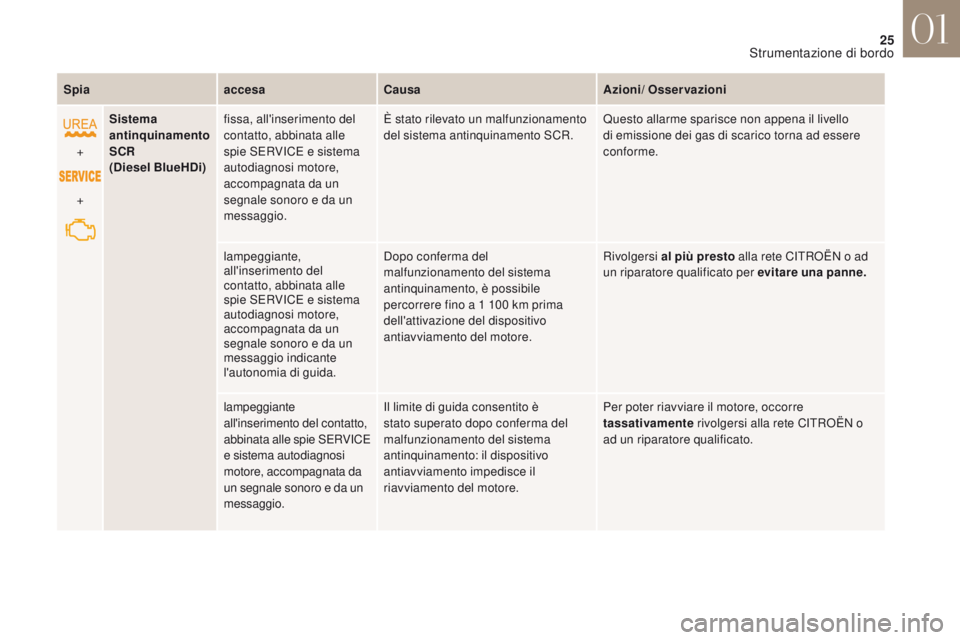

SpiaaccesaCausa Azioni/ Osservazioni
+
+ Sistema
antinquinamento
SCR

(Diesel BlueHDi) fissa, all'inserimento del
contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da un
messaggio. È stato rilevato un malfunzionamento
del sistema antinquinamento SCR.
Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad essere
conforme.
lampeggiante,
all'inserimento del
contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'autonomia di guida. Dopo conferma del
malfunzionamento del sistema
antinquinamento, è possibile
percorrere fino a 1
100 km prima
dell'attivazione del dispositivo
antiavviamento del motore. Rivolgersi al più presto alla rete CITROËN o ad
un riparatore qualificato per evitare una panne.
lampeggiante
all'inserimento del contatto,
abbinata alle spie SERVICE
e sistema autodiagnosi
motore, accompagnata da
un segnale sonoro e da un
messaggio. Il limite di guida consentito è
stato superato dopo conferma del
malfunzionamento del sistema
antinquinamento: il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente
rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
01
Strumentazione di bordo

26
DS4_it_Chap01_instruments-de-bord_ed01-2016

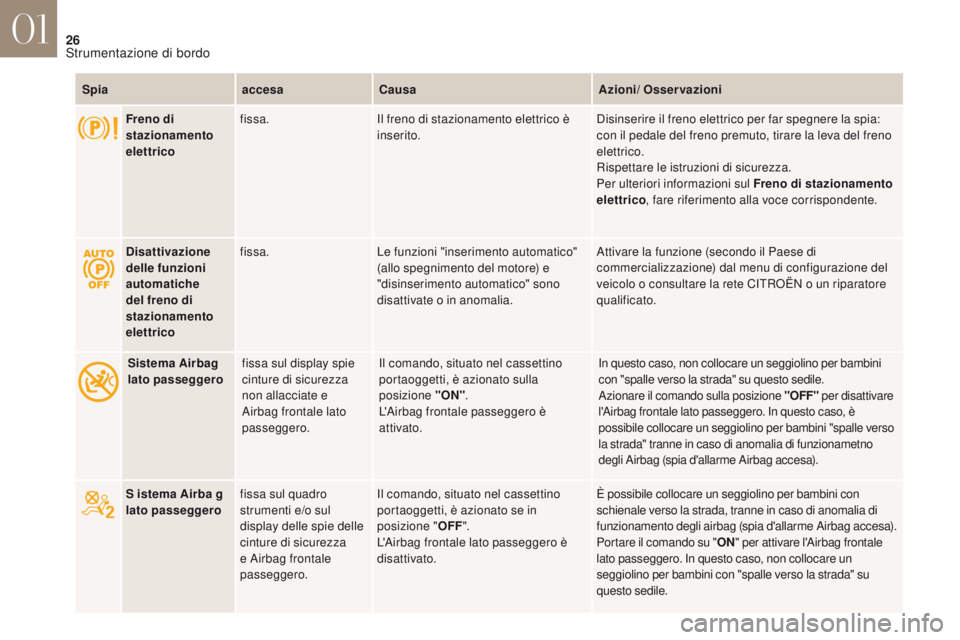

SpiaaccesaCausa Azioni/ Osservazioni
Freno di
stazionamento
elettrico fissa.
Il freno di stazionamento elettrico è
inserito. Disinserire il freno elettrico per far spegnere la spia:
con il pedale del freno premuto, tirare la leva del freno
elettrico.
Rispettare le istruzioni di sicurezza.
Per ulteriori informazioni sul Freno di stazionamento
elettrico
, fare riferimento alla voce corrispondente.
Disattivazione
delle funzioni
automatiche
del freno di
stazionamento
elettrico fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e
"disinserimento automatico" sono
disattivate o in anomalia. Attivare la funzione (secondo il Paese di
commercializzazione) dal menu di configurazione del
veicolo o consultare la rete CITROËN o un riparatore
qualificato.
Sistema Airbag
lato passeggero fissa sul display spie
cinture di sicurezza
non allacciate e
Airbag frontale lato
passeggero. Il comando, situato nel cassettino
portaoggetti, è azionato sulla
posizione "ON"
.
L'Airbag frontale passeggero è
attivato.
In questo caso, non collocare un seggiolino per bambini
con "spalle verso la strada" su questo sedile.
Azionare il comando sulla posizione "OFF" per disattivare
l'Airbag frontale lato passeggero. In questo caso, è
possibile collocare un seggiolino per bambini "spalle verso
la strada" tranne in caso di anomalia di funzionametno
degli Airbag (spia d'allarme Airbag accesa).
S istema Airba g
lato passeggero fissa sul quadro
strumenti e/o sul
display delle spie delle
cinture di sicurezza
e Airbag frontale
passeggero. Il comando, situato nel cassettino
portaoggetti, è azionato se in
posizione "
OFF".
L'Airbag frontale lato passeggero è
disattivato. È possibile collocare un seggiolino per bambini con
schienale verso la strada, tranne in caso di anomalia di
funzionamento degli airbag (spia d'allarme Airbag accesa).
Portare il comando su "
ON" per attivare l'Airbag frontale
lato passeggero. In questo caso, non collocare un
seggiolino per bambini con "spalle verso la strada" su
questo sedile.
01
Strumentazione di bordo

27
DS4_it_Chap01_instruments-de-bord_ed01-2016

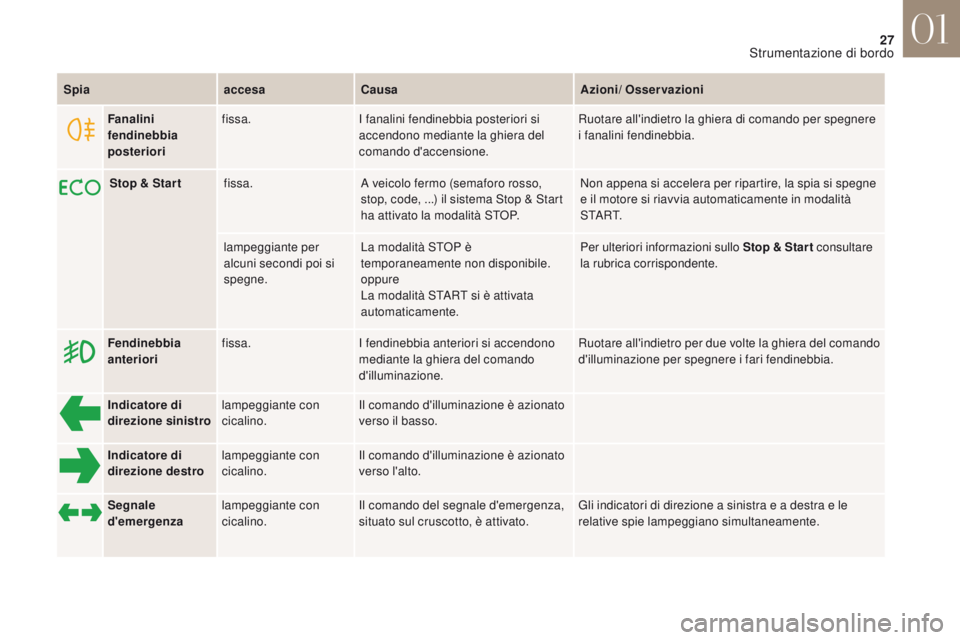

SpiaaccesaCausa Azioni/ Osservazioni
Indicatore di
direzione sinistro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.
Fendinebbia
anteriori
fissa.
I fendinebbia anteriori si accendono
mediante la ghiera del comando
d'illuminazione. Ruotare all'indietro per due volte la ghiera del comando
d'illuminazione per spegnere i fari fendinebbia.
Fanalini
fendinebbia
posteriori
fissa.
I fanalini fendinebbia posteriori si
accendono mediante la ghiera del
comando d'accensione. Ruotare all'indietro la ghiera di comando per spegnere
i fanalini fendinebbia.
Segnale
d'emergenza lampeggiante con
cicalino. Il comando del segnale d'emergenza,
situato sul cruscotto, è attivato. Gli indicatori di direzione a sinistra e a destra e le
relative spie lampeggiano simultaneamente.
Stop & Star t
fissa. A veicolo fermo (semaforo rosso,
stop, code, ...) il sistema Stop & Start
ha attivato la modalità STOP. Non appena si accelera per ripartire, la spia si spegne
e il motore si riavvia automaticamente in modalità
S TA R T.
lampeggiante per
alcuni secondi poi si
spegne. La modalità STOP è
temporaneamente non disponibile.
oppure
La modalità START si è attivata
automaticamente. Per ulteriori informazioni sullo Stop & Star t consultare

la rubrica corrispondente.
01
Strumentazione di bordo

28
DS4_it_Chap01_instruments-de-bord_ed01-2016

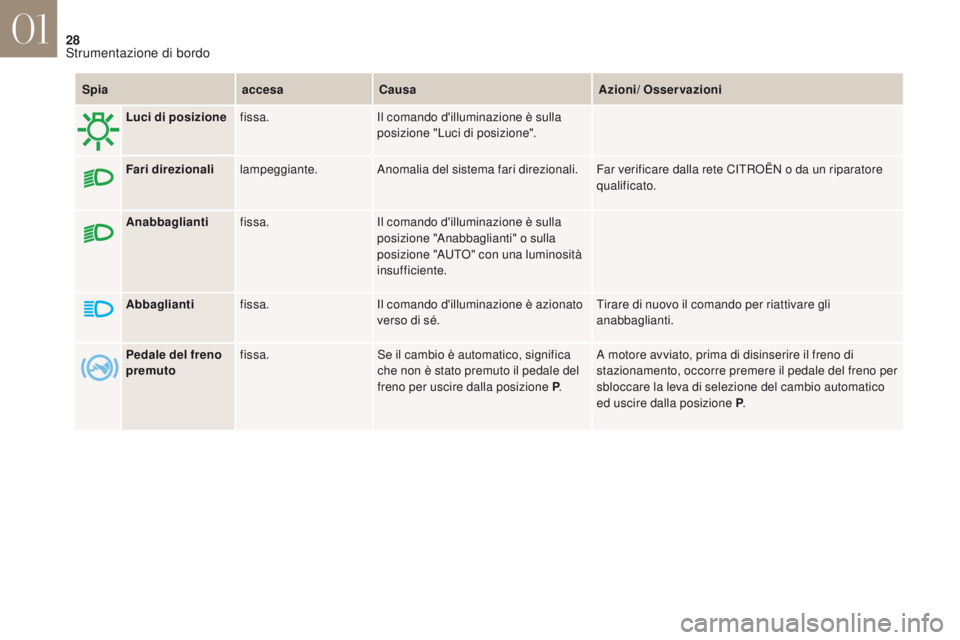

SpiaaccesaCausa Azioni/ Osservazioni
Anabbaglianti fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti" o sulla
posizione "AUTO" con una luminosità
insufficiente.
Abbaglianti fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare di nuovo il comando per riattivare gli
anabbaglianti.
Luci di posizione
fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".
Fari direzionali lampeggiante. Anomalia del sistema fari direzionali. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Pedale del freno
premuto fissa.
Se il cambio è automatico, significa
che non è stato premuto il pedale del
freno per uscire dalla posizione P .A motore avviato, prima di disinserire il freno di
stazionamento, occorre premere il pedale del freno per
sbloccare la leva di selezione del cambio automatico
ed uscire dalla posizione P
.
01
Strumentazione di bordo
