CITROEN DS4 2017 Libretti Di Uso E manutenzione (in Italian)

289
DS4_it_Chap08_en-cas-de-panne_ed01-2016

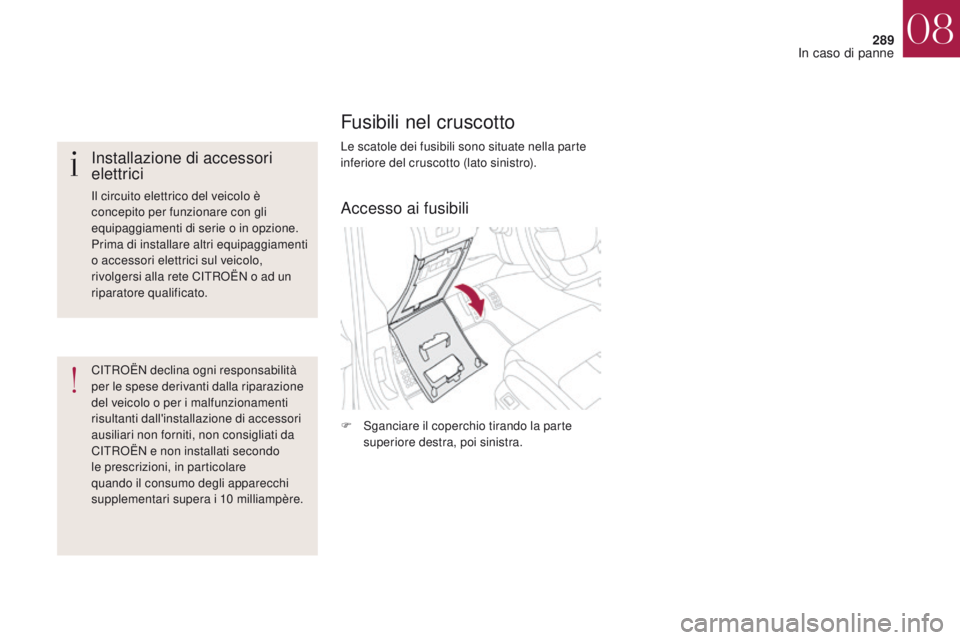

Fusibili nel cruscotto
Le scatole dei fusibili sono situate nella parte
inferiore del cruscotto (lato sinistro).
F
S
ganciare il coperchio tirando la parte
superiore destra, poi sinistra.Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
CITROËN declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo
le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera i 10


milliampère.Accesso ai fusibili
08
In caso di panne

290
DS4_it_Chap08_en-cas-de-panne_ed01-2016
Fusibile N°Intensità Funzioni
F8 3
ASirena d'allarme, calcolatore allarme.
F13 10


AAccendisigari / Presa 12
V anteriore.
F14 10


APresa 12
V bagagliaio.
F16 3
AIlluminazione vano portaoggetti multifunzione, faretti lettura
carte posteriori, illuminazione cassettino portaoggetti.
F17 3
AIlluminazione visiera parasole, faretti lettura carte anteriori.
F28 15


AAutoradio, autoradio (post-equipaggiamento).
F30 20
ATergicristallo posteriore.
F32 10


AAmplificatore Hi-Fi.
Scatola 2 Fusibile N° Intensità Funzioni
F36 15


APresa 12V posteriore.
F37 -Non utilizzato.
F38 -Non utilizzato.
F39 -Non utilizzato.
F40 25
APresa 230
V / 50 Hz.

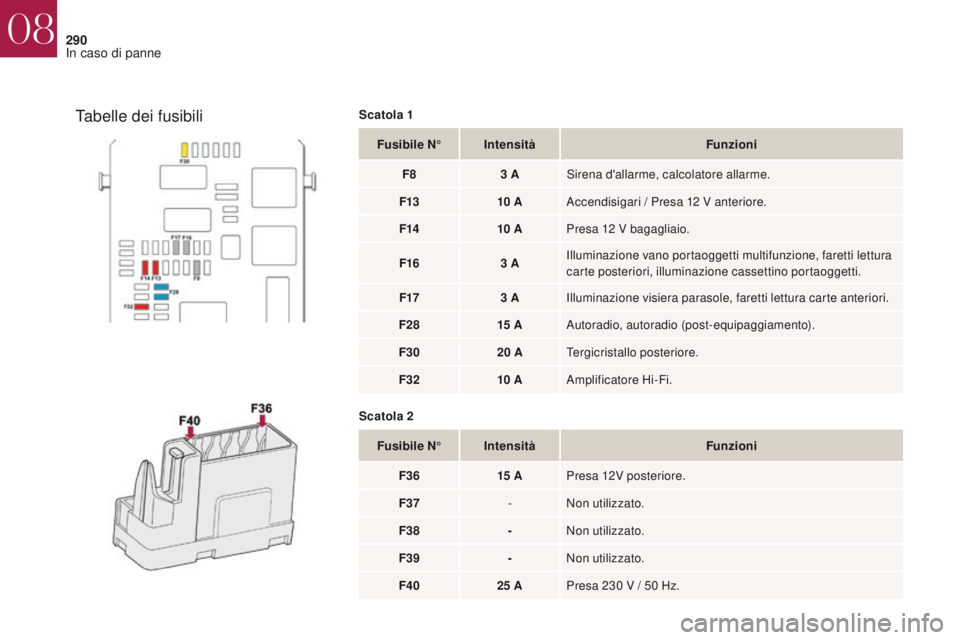

Tabelle dei fusibiliScatola 1
08
In caso di panne

291
DS4_it_Chap08_en-cas-de-panne_ed01-2016

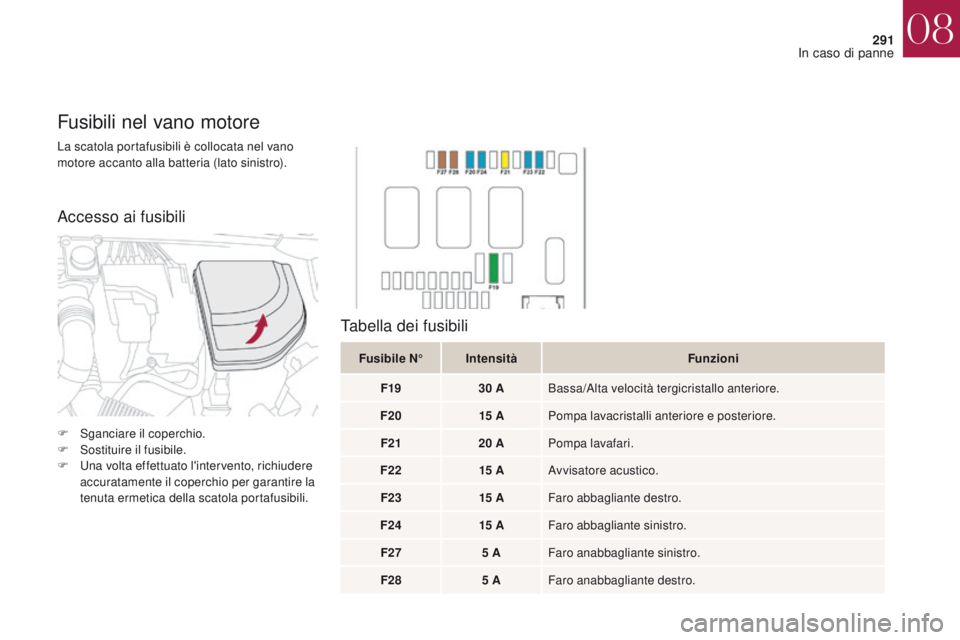

La scatola portafusibili è collocata nel vano
motore accanto alla batteria (lato sinistro).
Fusibili nel vano motore
Fusibile N°Intensità Funzioni
F19 30
ABassa/Alta velocità tergicristallo anteriore.
F20 15


APompa lavacristalli anteriore e posteriore.
F21 20
APompa lavafari.
F22 15


AAvvisatore acustico.
F23 15


AFaro abbagliante destro.
F24 15


AFaro abbagliante sinistro.
F27 5
AFaro anabbagliante sinistro.
F28 5
AFaro anabbagliante destro.
Tabella dei fusibili
Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile.
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
08
In caso di panne

292
DS4_it_Chap08_en-cas-de-panne_ed01-2016

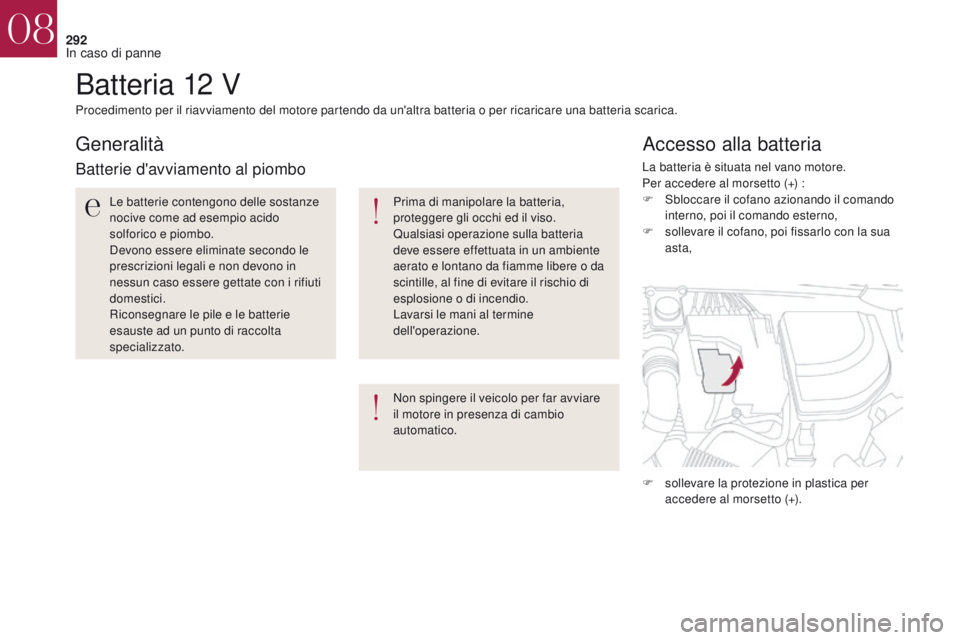

Batteria 12 V
Accesso alla batteria
Procedimento per il riavviamento del motore partendo da un'altra batteria o per ricaricare una batteria scarica.
Non spingere il veicolo per far avviare
il motore in presenza di cambio
automatico.
Generalità
Batterie d'avviamento al piombo
Le batterie contengono delle sostanze
nocive come ad esempio acido
solforico e piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in
nessun caso essere gettate con i rifiuti
domestici.
Riconsegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
aerato e lontano da fiamme libere o da
scintille, al fine di evitare il rischio di
esplosione o di incendio.
Lavarsi le mani al termine
dell'operazione.La batteria è situata nel vano motore.
Per accedere al morsetto (+) :
F
S bloccare il cofano azionando il comando
interno, poi il comando esterno,
F

s
ollevare il cofano, poi fissarlo con la sua
asta,
F

s
ollevare la protezione in plastica per
accedere al morsetto (+).
08
In caso di panne

293
DS4_it_Chap08_en-cas-de-panne_ed01-2016
F Collegare il cavo rosso al morsetto (+) della batteria in panne A (all'altezza della parte
in metallo a gomito) poi il morsetto (+) della
batteria di soccorso B o del booster.
F

C
ollegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B o del booster (o al punto di
massa del veicolo soccorritore).
F

C
ollegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in
panne. F

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
F
A
zionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
S
e il motore non si avvia immediatamente,
interrompere il contatto e attendere
qualche istante prima di effettuare un
nuovo tentativo.

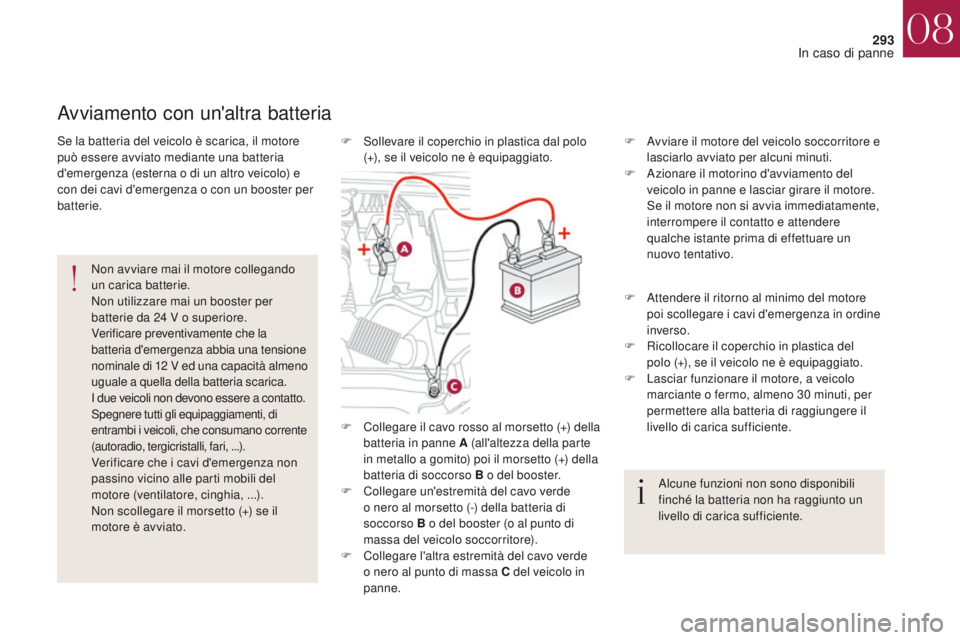

Avviamento con un'altra batteria
Non avviare mai il motore collegando
un carica batterie.
Non utilizzare mai un booster per
batterie da 24 V o superiore.
Verificare preventivamente che la
batteria d'emergenza abbia una tensione
nominale di 12 V ed una capacità almeno
uguale a quella della batteria scarica.
I due veicoli non devono essere a contatto.
Spegnere tutti gli equipaggiamenti, di
entrambi i veicoli, che consumano corrente
(autoradio, tergicristalli, fari, ...).
Verificare che i cavi d'emergenza non
passino vicino alle parti mobili del
motore (ventilatore, cinghia, ...).
Non scollegare il morsetto (+) se il
motore è avviato.
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza o con un booster per
batterie.
F
A
ttendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
F

R
icollocare il coperchio in plastica del
polo (+), se il veicolo ne è equipaggiato.
F

L
asciar funzionare il motore, a veicolo
marciante o fermo, almeno 30 minuti, per
permettere alla batteria di raggiungere il
livello di carica sufficiente.
Alcune funzioni non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.
F

S
ollevare il coperchio in plastica dal polo
(+), se il veicolo ne è equipaggiato.
08
In caso di panne

294
DS4_it_Chap08_en-cas-de-panne_ed01-2016
Se si prevede di ricaricare da soli la
batteria del veicolo, utilizzare unicamente
un apparecchio di ricarica compatilbile
con le batterie al piombo, che abbia una
tensione nominale di 12 V.
In presenza di questa etichetta, è
tassativo utilizzare unicamente un
carica batterie da 12
V, pena il rischio
di provocare danni irreversibili agli
equipaggiamenti elettrici legati allo
Stop & Start. Non tentare di ricaricare una batteria
ghiacciata. Rischio di esplosione !
Se la batteria si è ghiacciata, farla
controllare dalla rete CITROËN o da un
riparatore qualificato il quale verificherà
che i componenti interni non siano stati
danneggiati e che il contenitore non
sia fessurato, il che comporterebbe
un rischio di perdita di acido tossico e
corrosivo.

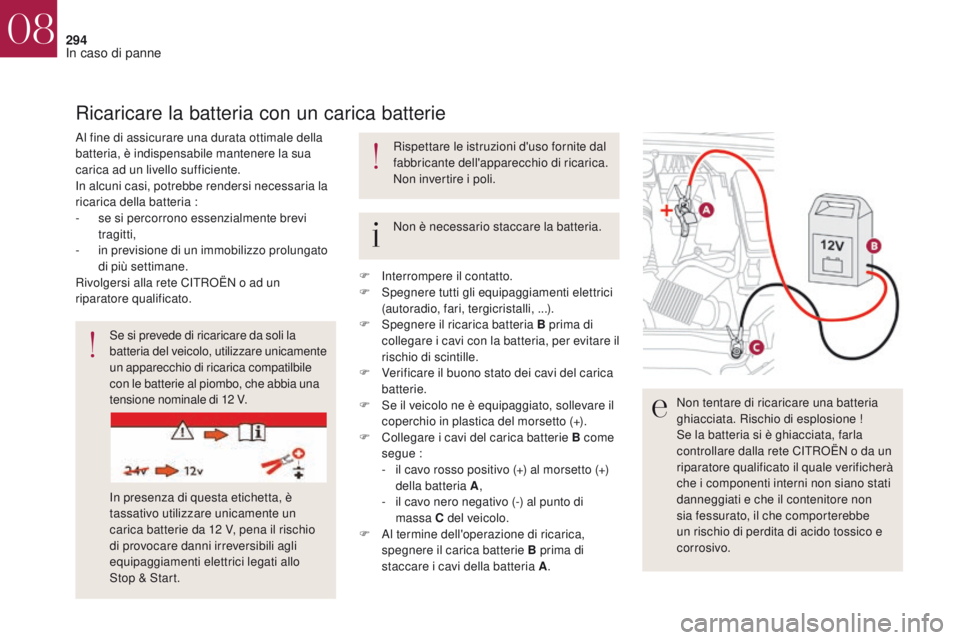

Ricaricare la batteria con un carica batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenere la sua
carica ad un livello sufficiente.
In alcuni casi, potrebbe rendersi necessaria la
ricarica della batteria :
-

s
e si percorrono essenzialmente brevi
tragitti,
-

i
n previsione di un immobilizzo prolungato
di più settimane.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato. Non è necessario staccare la batteria. Rispettare le istruzioni d'uso fornite dal
fabbricante dell'apparecchio di ricarica.
Non invertire i poli.
F

In
terrompere il contatto.
F

S
pegnere tutti gli equipaggiamenti elettrici
(autoradio, fari, tergicristalli, ...).
F

S
pegnere il ricarica batteria B prima di
collegare i cavi con la batteria, per evitare il
rischio di scintille.
F

V
erificare il buono stato dei cavi del carica
batterie.
F

S
e il veicolo ne è equipaggiato, sollevare il
coperchio in plastica del morsetto (+).
F

C
ollegare i cavi del carica batterie B come
segue :
-

i
l cavo rosso positivo (+) al morsetto (+)
della batteria A ,
-

i
l cavo nero negativo (-) al punto di
massa C del veicolo.
F

A
l termine dell'operazione di ricarica,
spegnere il carica batterie B prima di
staccare i cavi della batteria A .
08
In caso di panne

295
DS4_it_Chap08_en-cas-de-panne_ed01-2016
Al fine di mantenere un livello di carica
sufficiente per permettere l'avviamento del
motore, si raccomanda di staccare la batteria in
caso di immobilizzo di lunga durata.
Prima di scollegare la batteria :
F
c
hiudere tutte le porte, il portellone del
bagagliaio, i vetri, il tetto,
F

sp
egnere tutti gli equipaggiamenti elettrici
(autoradio, tergicristalli, fari, ...),
F

i
nterrompere il contatto e rispettare un
tempo di attesa di quattro minuti.
Dopo aver acceduto alla batteria, staccare il
morsetto (+).

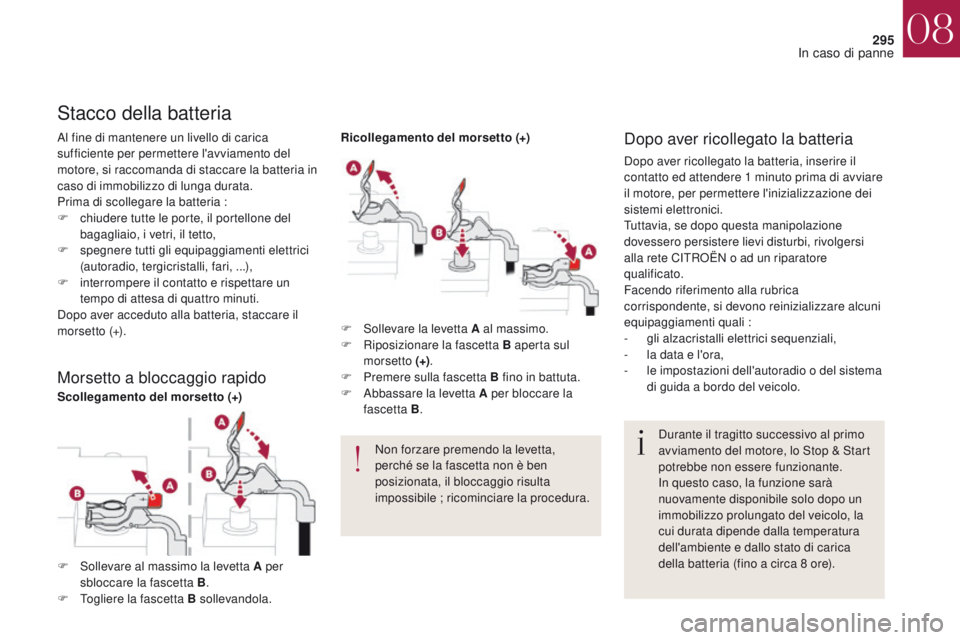

Stacco della batteria
Durante il tragitto successivo al primo
avviamento del motore, lo Stop & Start
potrebbe non essere funzionante.
In questo caso, la funzione sarà
nuovamente disponibile solo dopo un
immobilizzo prolungato del veicolo, la
cui durata dipende dalla temperatura
dell'ambiente e dallo stato di carica
della batteria (fino a circa 8
ore).
F

S

ollevare la levetta A al massimo.
F

R

iposizionare la fascetta B aperta sul
morsetto (+) .
F

P

remere sulla fascetta B fino in battuta.
F

A

bbassare la levetta A per bloccare la
fascetta B .
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione dei
sistemi elettronici.
Tuttavia, se dopo questa manipolazione
dovessero persistere lievi disturbi, rivolgersi
alla rete CITROËN o ad un riparatore
qualificato.
Facendo riferimento alla rubrica
corrispondente, si devono reinizializzare alcuni
equipaggiamenti quali :
-
g

li alzacristalli elettrici sequenziali,
-

l
a data e l'ora,
-

l
e impostazioni dell'autoradio o del sistema
di guida a bordo del veicolo.
Morsetto a bloccaggio rapido
F Sollevare al massimo la levetta A per sbloccare la fascetta B .
F

T
ogliere la fascetta B sollevandola.
Scollegamento del morsetto (+) Ricollegamento del morsetto (+)
08
In caso di panne

296
DS4_it_Chap08_en-cas-de-panne_ed01-2016

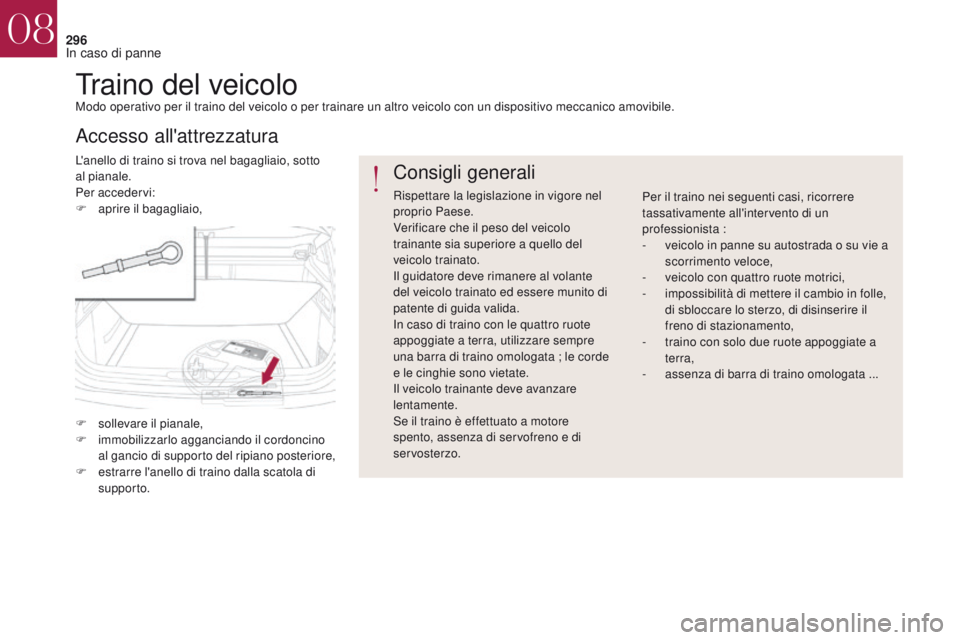

Traino del veicoloModo operativo per il traino del veicolo o per trainare un altro veicolo con un dispositivo meccanico amovibile.
L'anello di traino si trova nel bagagliaio, sotto
al pianale.
Per accedervi:
F
ap
rire il bagagliaio,
Accesso all'attrezzatura Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre
una barra di traino omologata ; le corde
e le cinghie sono vietate.
Il veicolo trainante deve avanzare
lentamente.
Se il traino è effettuato a motore
spento, assenza di servofreno e di
servosterzo. Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista :
-

v
eicolo in panne su autostrada o su vie a
scorrimento veloce,
-

v
eicolo con quattro ruote motrici,
-

i
mpossibilità di mettere il cambio in folle,
di sbloccare lo sterzo, di disinserire il
freno di stazionamento,
-

t
raino con solo due ruote appoggiate a
terra,
-

a
ssenza di barra di traino omologata ...
F

s

ollevare il pianale,
F

im

mobilizzarlo agganciando il cordoncino
al gancio di supporto del ripiano posteriore,
F

e

strarre l'anello di traino dalla scatola di
supporto.
08
In caso di panne

297
DS4_it_Chap08_en-cas-de-panne_ed01-2016
F Nel paraurti anteriore, sganciare l'elemento protettivo premendo sulla sua parte
sinistra.
F

A
vvitare l'anello di traino fino all'arresto.
F

I
nstallare la barra di traino.

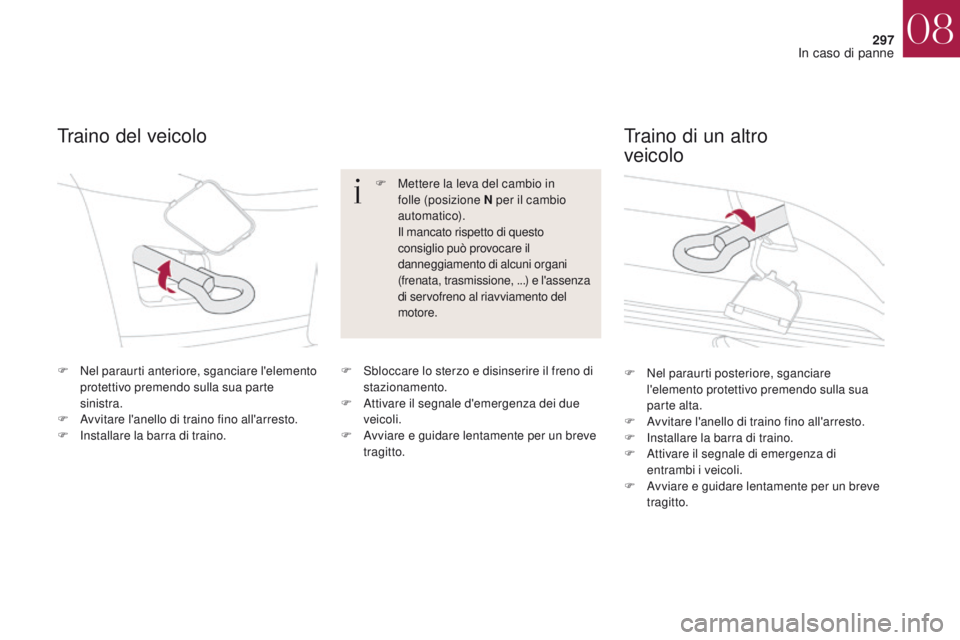

Traino del veicolo Traino di un altro
veicolo
F Mettere la leva del cambio in
folle (posizione N per il cambio
automatico).
I

l mancato rispetto di questo
consiglio può provocare il
danneggiamento di alcuni organi
(frenata, trasmissione, ...) e l'assenza
di servofreno al riavviamento del
motore.
F

S

bloccare lo sterzo e disinserire il freno di
stazionamento.
F

A

ttivare il segnale d'emergenza dei due
veicoli.
F

A

vviare e guidare lentamente per un breve
tragitto. F

N
el paraurti posteriore, sganciare
l'elemento protettivo premendo sulla sua
parte alta.
F

A
vvitare l'anello di traino fino all'arresto.
F

I
nstallare la barra di traino.
F

A
ttivare il segnale di emergenza di
entrambi i veicoli.
F

A
vviare e guidare lentamente per un breve
tragitto.
08
In caso di panne

298
DS4_it_Chap08_en-cas-de-panne_ed01-2016

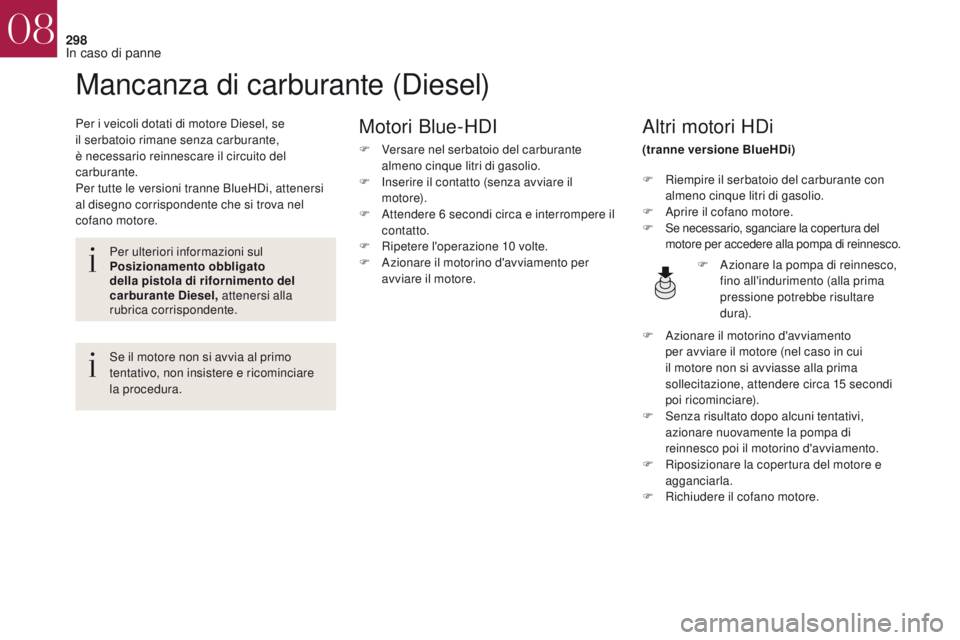

Mancanza di carburante (Diesel)
Per i veicoli dotati di motore Diesel, se
il serbatoio rimane senza carburante,
è necessario reinnescare il circuito del
carburante.
Per tutte le versioni tranne BlueHDi, attenersi
al disegno corrispondente che si trova nel
cofano motore.Altri motori HDi
(tranne versione BlueHDi)
Per ulteriori informazioni sul
Posizionamento obbligato
della pistola di rifornimento del
carburante Diesel, attenersi alla
rubrica corrispondente.
Se il motore non si avvia al primo
tentativo, non insistere e ricominciare
la procedura. F

R
iempire il serbatoio del carburante con
almeno cinque litri di gasolio.
F

A
prire il cofano motore.
F
Se

necessario, sganciare la copertura del
motore per accedere alla pompa di reinnesco.
F

A
zionare la pompa di reinnesco,
fino all'indurimento (alla prima
pressione potrebbe risultare
dur a).
F

A
zionare il motorino d'avviamento
per avviare il motore (nel caso in cui
il motore non si avviasse alla prima
sollecitazione, attendere circa 15
secondi
poi ricominciare).
F

S
enza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
F

R
iposizionare la copertura del motore e
agganciarla.
F

R
ichiudere il cofano motore.
Motori Blue-HDI
F Versare nel serbatoio del carburante almeno cinque litri di gasolio.
F

I
nserire il contatto (senza avviare il
motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10

volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
08
In caso di panne
