DS5_de_Chap04_conduite_ed01-2015

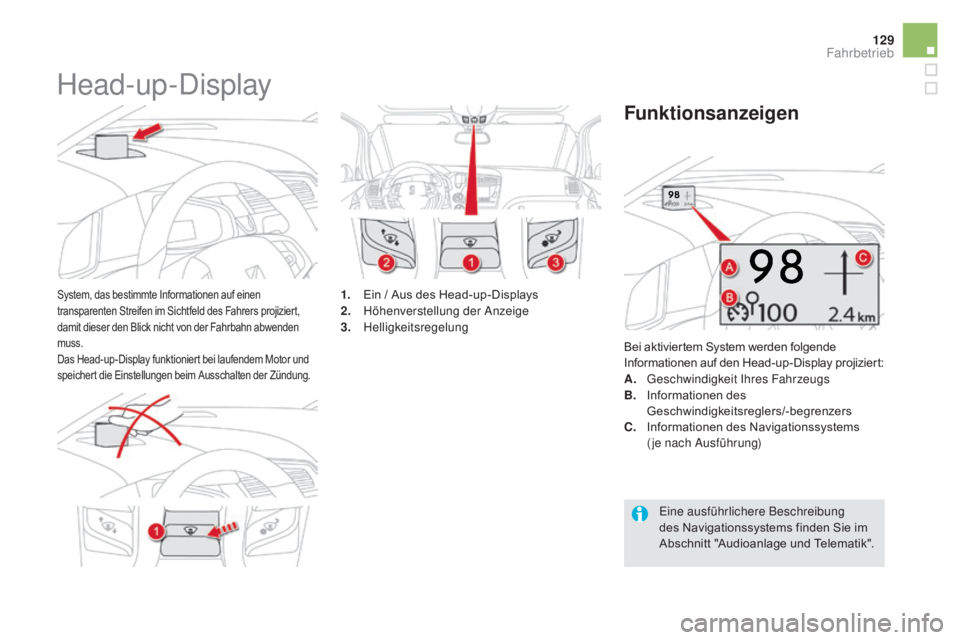

Head-up-Display
System, das bestimmte Informationen auf einen
transparenten Streifen im Sichtfeld des Fahrers projiziert,
damit dieser den Blick nicht von der Fahrbahn abwenden
muss.
Das Head-up-Display funktioniert bei laufendem Motor und
speichert die Einstellungen beim Ausschalten der Zündung.1. Ein / Aus des Head-up-Displays
2. Höhenverstellung der Anzeige
3.


Helligkeitsregelung Bei aktiviertem System werden folgende
Informationen auf den Head-up-Display projiziert:
a

.
G
eschwindigkeit Ihres Fahrzeugs
B.
I

nformationen des
Geschwindigkeitsreglers/-begrenzers
Funktionsanzeigen
C. Informationen des Navigationssystems
(je nach Ausführung)
Eine ausführlichere Beschreibung
des Navigationssystems finden Sie im
Abschnitt "Audioanlage und Telematik".
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015

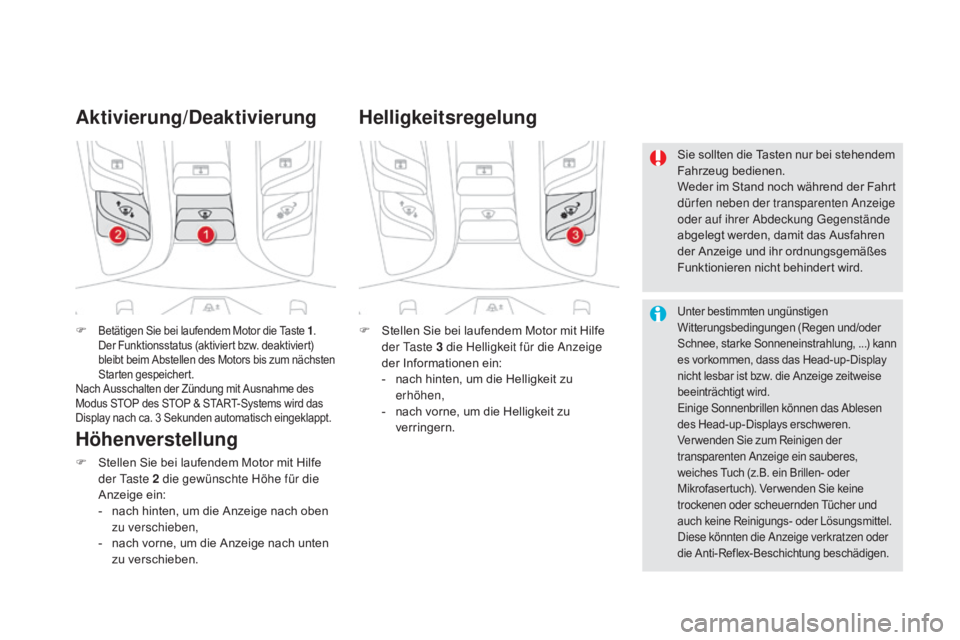

F Betätigen Sie bei laufendem Motor die Taste 1.
Der Funktionsstatus (aktiviert bzw. deaktiviert)
bleibt beim Abstellen des Motors bis zum nächsten
Starten gespeichert.
Nach Ausschalten der Zündung mit Ausnahme des
Modus STOP des STOP & START-Systems wird das
Display nach ca. 3 Sekunden automatisch eingeklappt.
aktivierung/Deaktivierung
F Stellen Sie bei laufendem Motor mit Hilfe
der Taste 3 die Helligkeit für die Anzeige
der Informationen ein:
-

n
ach hinten, um die Helligkeit zu
erhöhen,
-

n
ach vorne, um die Helligkeit zu
verringern.
helligkeitsregelung
Sie sollten die Tasten nur bei stehendem
Fahrzeug bedienen.
Weder im Stand noch während der Fahrt
dürfen neben der transparenten Anzeige
oder auf ihrer Abdeckung Gegenstände
abgelegt werden, damit das Ausfahren
der Anzeige und ihr ordnungsgemäßes
Funktionieren nicht behindert wird.
Unter bestimmten ungünstigen
Witterungsbedingungen (Regen und/oder
Schnee, starke Sonneneinstrahlung, ...) kann
es vorkommen, dass das Head-up-Display
nicht lesbar ist bzw. die Anzeige zeitweise
beeinträchtigt wird.
Einige Sonnenbrillen können das Ablesen
des Head-up-Displays erschweren.
Ver wenden Sie zum Reinigen der
transparenten Anzeige ein sauberes,
weiches Tuch (z.B. ein Brillen- oder
Mikrofasertuch). Verwenden Sie keine
trockenen oder scheuernden Tücher und
auch keine Reinigungs- oder Lösungsmittel.
Diese könnten die Anzeige verkratzen oder
die Anti-Reflex-Beschichtung beschädigen.
höhenverstellung
F Stellen Sie bei laufendem Motor mit Hilfe der Taste 2 die gewünschte Höhe für die
Anzeige ein:
-

n
ach hinten, um die Anzeige nach oben
zu verschieben,
-

n
ach vorne, um die Anzeige nach unten
zu verschieben.

131
DS5_de_Chap04_conduite_ed01-2015

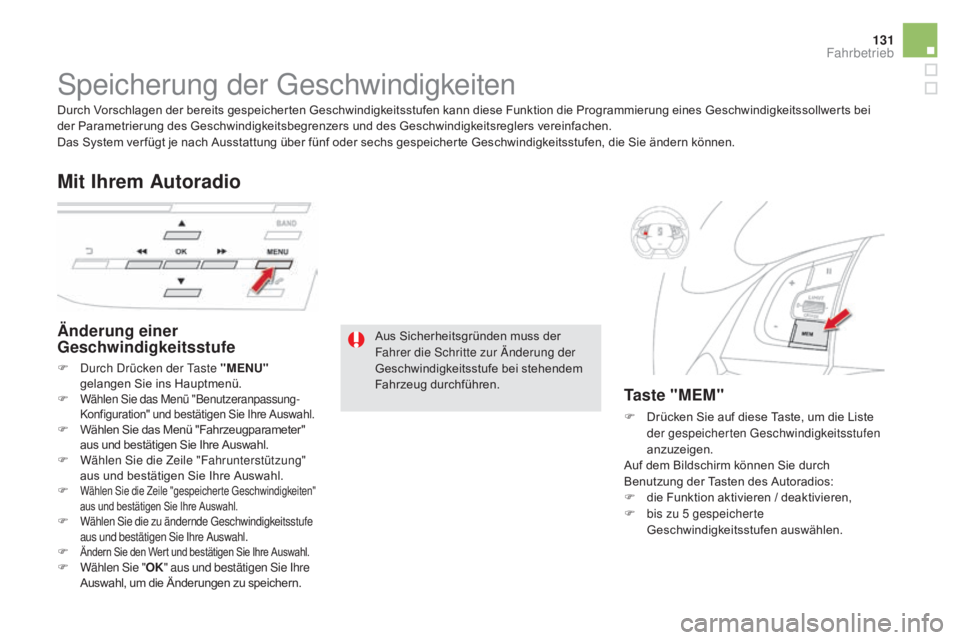

Speicherung der Geschwindigkeiten
Änderung einer
Geschwindigkeitsstufe
F Durch Drücken der Taste "mENU"
gelangen Sie ins Hauptmenü.
F

Wählen Sie das Menü "Benutzeranpassung-
Konfiguration" und bestätigen Sie Ihre Auswahl.
F Wählen Sie das Menü "Fahrzeugparameter" aus und bestätigen Sie Ihre Auswahl.
F

W
ählen Sie die Zeile "Fahrunterstützung"
aus und bestätigen Sie Ihre Auswahl.
F

Wählen Sie die Zeile "gespeicherte Geschwindigkeiten"
aus und bestätigen Sie Ihre Auswahl.
F Wählen Sie die zu ändernde Geschwindigkeitsstufe
aus und bestätigen Sie Ihre Auswahl.
F
Ändern Sie den Wert und bestätigen Sie Ihre Auswahl.F Wählen Sie " OK" aus und bestätigen Sie Ihre
Auswahl, um die Änderungen zu speichern.
mit Ihrem au toradio
Ta s t e "mEm"
F Drücken Sie auf diese Taste, um die Liste
der gespeicherten Geschwindigkeitsstufen
anzuzeigen.
Auf dem Bildschirm können Sie durch
Benutzung der Tasten des Autoradios:
F

d
ie Funktion aktivieren / deaktivieren,
F

b
is zu 5 gespeicherte
Geschwindigkeitsstufen auswählen.
Durch Vorschlagen der bereits gespeicherten Geschwindigkeitsstufen kann diese Funktion die Programmierung eines Geschwindigkeitssollwerts bei
der Parametrierung des Geschwindigkeitsbegrenzers und des Geschwindigkeitsreglers vereinfachen.
Das System ver fügt je nach Ausstattung über fünf oder sechs gespeicherte Geschwindigkeitsstufen, die Sie ändern können.
Aus Sicherheitsgründen muss der
Fahrer die Schritte zur Änderung der
Geschwindigkeitsstufe bei stehendem
Fahrzeug durchführen.
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015

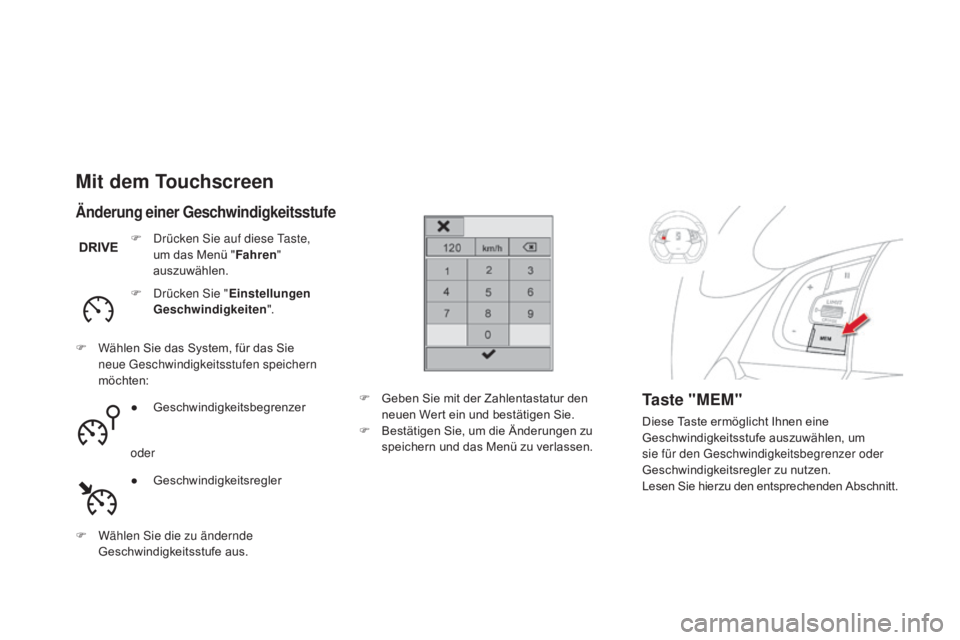

mit dem Touchscreen
F Drücken Sie auf diese Taste, um das Menü " Fahren"
auszuwählen.
F

D
rücken Sie " Einstellungen
Geschwindigkeiten ".
F

W

ählen Sie das System, für das Sie
neue Geschwindigkeitsstufen speichern
möchten:
F

W

ählen Sie die zu ändernde
Geschwindigkeitsstufe aus. F

G
eben Sie mit der Zahlentastatur den
neuen Wert ein und bestätigen Sie.
F

B
estätigen Sie, um die Änderungen zu
speichern und das Menü zu verlassen.
Ta s t e "mEm"
Diese Taste ermöglicht Ihnen eine
Geschwindigkeitsstufe auszuwählen, um
sie für den Geschwindigkeitsbegrenzer oder
Geschwindigkeitsregler zu nutzen.
Lesen Sie hierzu den entsprechenden Abschnitt.
Änderung einer Geschwindigkeitsstufe
● Geschwindigkeitsbegrenzer
oder
●
G

eschwindigkeitsregler

133
DS5_de_Chap04_conduite_ed01-2015
6. Anzeige Ein / Pause der Begrenzungsfunktion
7. Anzeige für Auswahl des Begrenzermodus
8.
W

ert der programmierten Geschwindigkeit
9.
A

uswahl einer gespeicherten
Geschwindigkeitsstufe
anzeigen im Kombiinstrument

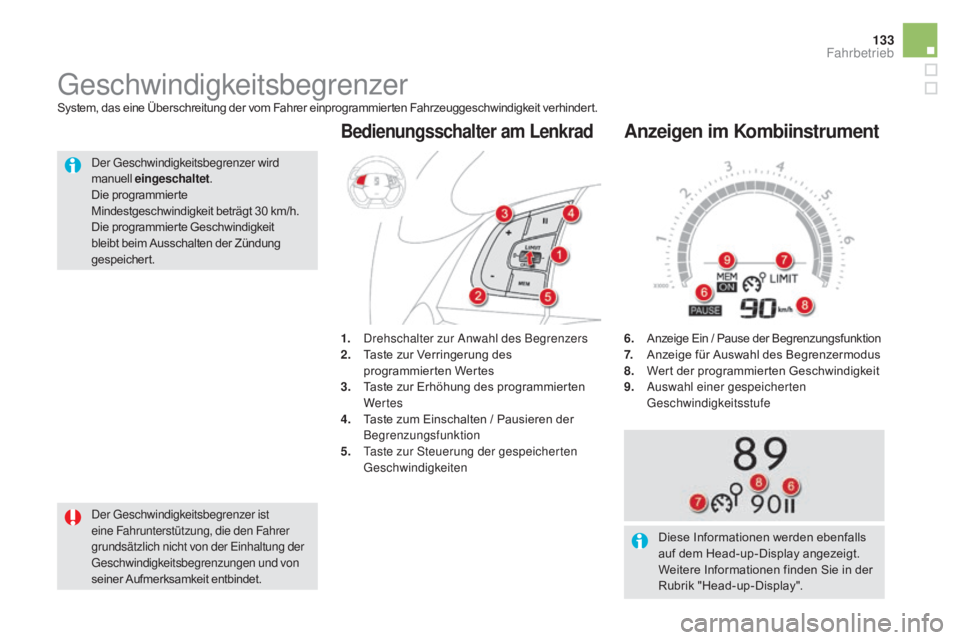

Geschwindigkeitsbegrenzer
Der Geschwindigkeitsbegrenzer ist
eine Fahrunterstützung, die den Fahrer
grundsätzlich nicht von der Einhaltung der
Geschwindigkeitsbegrenzungen und von
seiner Aufmerksamkeit entbindet. 1.
D

rehschalter zur Anwahl des Begrenzers
2.
T
aste zur Verringerung des
programmierten Wertes
3.
T
aste zur Erhöhung des programmierten
Wer tes
4.
T
aste zum Einschalten / Pausieren der
Begrenzungsfunktion
5.
T
aste zur Steuerung der gespeicherten
Geschwindigkeiten
Bedienungsschalter am Lenkrad
Diese Informationen werden ebenfalls
auf dem Head-up-Display angezeigt.
Weitere Informationen finden Sie in der
Rubrik "Head-up-Display".
System, das eine Überschreitung der vom Fahrer einprogrammierten Fahrzeuggeschwindigkeit verhindert.
Der Geschwindigkeitsbegrenzer wird
manuell eingeschaltet .
Die programmierte
Mindestgeschwindigkeit beträgt 30 km/h.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015

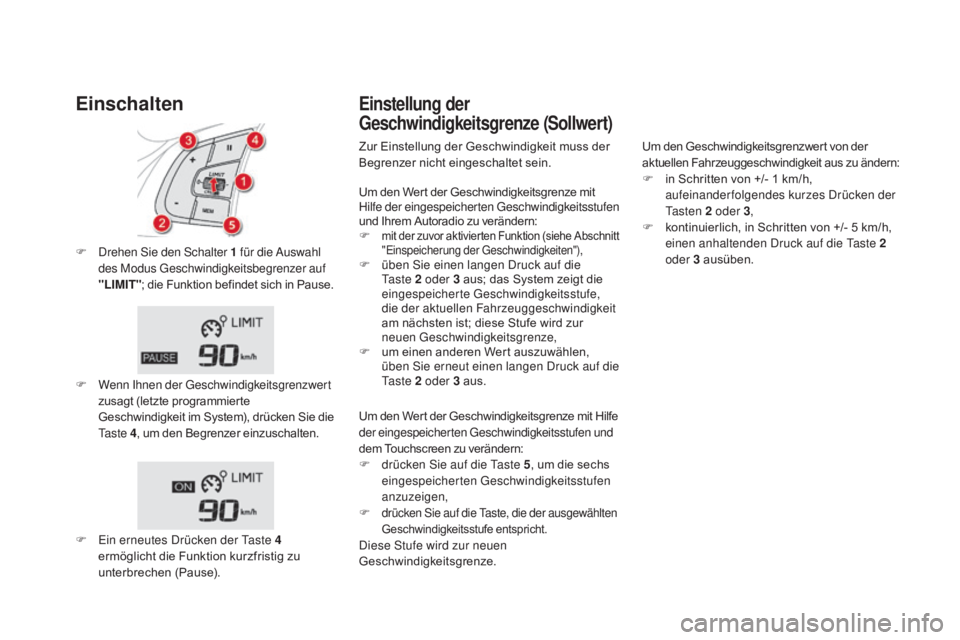

F Drehen Sie den Schalter 1 für die Auswahl
des Modus Geschwindigkeitsbegrenzer auf
"LI
mI

T"; die Funktion befindet sich in Pause.
F

W
enn Ihnen der Geschwindigkeitsgrenzwert
zusagt (letzte programmierte
Geschwindigkeit im System), drücken Sie die
Ta s t e 4, um den Begrenzer einzuschalten.
EinschaltenEinstellung der
Geschwindigkeitsgrenze (Sollwert)
F Ein erneutes Drücken der Taste 4
ermöglicht die Funktion kurzfristig zu
unterbrechen (Pause). Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein.
Um den Geschwindigkeitsgrenzwert von der
aktuellen Fahrzeuggeschwindigkeit aus zu ändern:
F
i
n Schritten von +/- 1 km/h,
aufeinanderfolgendes kurzes Drücken der
Ta s t e n 2 oder 3 ,
F
k
ontinuierlich, in Schritten von +/- 5 km/h,
einen anhaltenden Druck auf die Taste 2
oder 3 ausüben.
Um den Wert der Geschwindigkeitsgrenze mit
Hilfe der eingespeicherten Geschwindigkeitsstufen
und Ihrem Autoradio zu verändern:
F
mit der zuvor aktivierten Funktion (siehe Abschnitt
"Einspeicherung der Geschwindigkeiten"),
F üben Sie einen langen Druck auf die
Ta s t e 2 oder 3 aus; das System zeigt die
eingespeicherte Geschwindigkeitsstufe,
die der aktuellen Fahrzeuggeschwindigkeit
am nächsten ist; diese Stufe wird zur
neuen Geschwindigkeitsgrenze,
F

u
m einen anderen Wert auszuwählen,
üben Sie erneut einen langen Druck auf die
Ta s t e 2 oder 3 aus.
Um den Wert der Geschwindigkeitsgrenze mit Hilfe
der eingespeicherten Geschwindigkeitsstufen und
dem Touchscreen zu verändern:
F

d
rücken Sie auf die Taste 5 , um die sechs
eingespeicherten Geschwindigkeitsstufen
anzuzeigen,
F

drücken Sie auf die Taste, die der ausgewählten
Geschwindigkeitsstufe entspricht.
Diese Stufe wird zur neuen
Geschwindigkeitsgrenze.

135
DS5_de_Chap04_conduite_ed01-2015

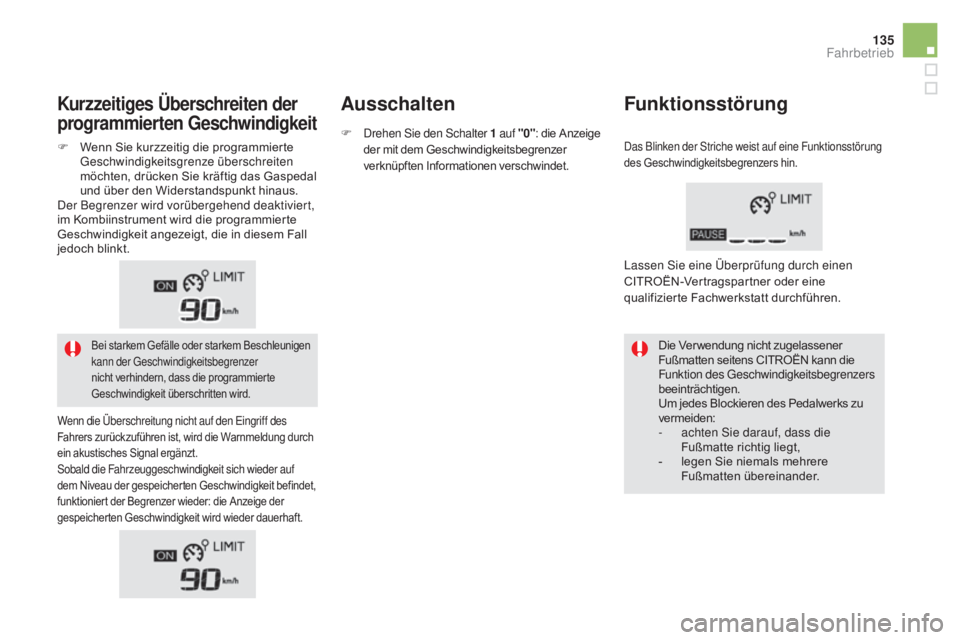

Kurzzeitiges Überschreiten der
programmierten GeschwindigkeitausschaltenFunktionsstörung
Die Verwendung nicht zugelassener
Fußmatten seitens CITROËN kann die
Funktion des Geschwindigkeitsbegrenzers
beeinträchtigen.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-

a
chten Sie darauf, dass die
Fußmatte richtig liegt,
-

l
egen Sie niemals mehrere
Fußmatten übereinander.
F

W

enn Sie kurzzeitig die programmierte
Geschwindigkeitsgrenze überschreiten
möchten, drücken Sie kräftig das Gaspedal
und über den Widerstandspunkt hinaus.
Der Begrenzer wird vorübergehend deaktiviert,
im Kombiinstrument wird die programmierte
Geschwindigkeit angezeigt, die in diesem Fall
jedoch blinkt. F

Drehen Sie den Schalter 1
auf "0": die Anzeige
der mit dem Geschwindigkeitsbegrenzer
verknüpften Informationen verschwindet.Das Blinken der Striche weist auf eine Funktionsstörung
des Geschwindigkeitsbegrenzers hin.
Bei starkem Gefälle oder starkem Beschleunigen
kann der Geschwindigkeitsbegrenzer
nicht verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Wenn die Überschreitung nicht auf den Eingriff des
Fahrers zurückzuführen ist, wird die Warnmeldung durch
ein akustisches Signal ergänzt.
Sobald die Fahrzeuggeschwindigkeit sich wieder auf
dem Niveau der gespeicherten Geschwindigkeit befindet,
funktioniert der Begrenzer wieder: die Anzeige der
gespeicherten Geschwindigkeit wird wieder dauerhaft.
Lassen Sie eine Überprüfung durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt durchführen.
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015

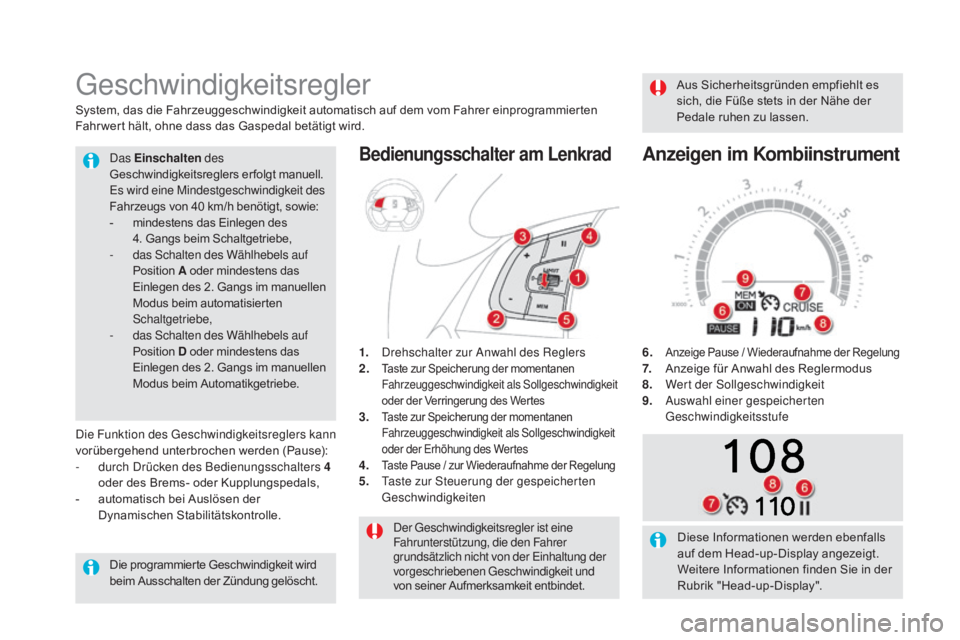

Der Geschwindigkeitsregler ist eine
Fahrunterstützung, die den Fahrer
grundsätzlich nicht von der Einhaltung der
vorgeschriebenen Geschwindigkeit und
von seiner Aufmerksamkeit entbindet.
Geschwindigkeitsregler
1. Drehschalter zur Anwahl des Reglers
2. Taste zur Speicherung der momentanen
Fahrzeuggeschwindigkeit als Sollgeschwindigkeit
oder der Verringerung des Wertes
3. Taste zur Speicherung der momentanen
Fahrzeuggeschwindigkeit als Sollgeschwindigkeit
oder der Erhöhung des Wertes
4. Taste Pause / zur Wiederaufnahme der Regelung5. Taste zur Steuerung der gespeicherten Geschwindigkeiten
Bedienungsschalter am Lenkrad
6. Anzeige Pause / Wiederaufnahme der Regelung7. Anzeige für Anwahl des Reglermodus
8. W ert der Sollgeschwindigkeit
9.
A

uswahl einer gespeicherten
Geschwindigkeitsstufe
anzeigen im KombiinstrumentDas Einschalten des
Geschwindigkeitsreglers erfolgt manuell.
Es wird eine Mindestgeschwindigkeit des
Fahrzeugs von 40 km/h benötigt, sowie:
-
m

indestens das Einlegen des
4. Gangs beim Schaltgetriebe,
-
d

as Schalten des Wählhebels auf
Position
a o

der mindestens das
Einlegen des 2. Gangs im manuellen
Modus beim automatisierten
Schaltgetriebe,
-
d

as Schalten des Wählhebels auf
Position D oder mindestens das
Einlegen des 2. Gangs im manuellen
Modus beim Automatikgetriebe.
Diese Informationen werden ebenfalls
auf dem Head-up-Display angezeigt.
Weitere Informationen finden Sie in der
Rubrik "Head-up-Display".
System, das die Fahrzeuggeschwindigkeit automatisch auf dem vom Fahrer einprogrammierten
Fahr wert hält, ohne dass das Gaspedal betätigt wird.
Die programmierte Geschwindigkeit wird
beim Ausschalten der Zündung gelöscht.
Die Funktion des Geschwindigkeitsreglers kann
vorübergehend unterbrochen werden (Pause):
-

d

urch Drücken des Bedienungsschalters 4
oder des Brems- oder Kupplungspedals,
-

a

utomatisch bei Auslösen der
Dynamischen Stabilitätskontrolle. Aus Sicherheitsgründen empfiehlt es
sich, die Füße stets in der Nähe der
Pedale ruhen zu lassen.

137
DS5_de_Chap04_conduite_ed01-2015

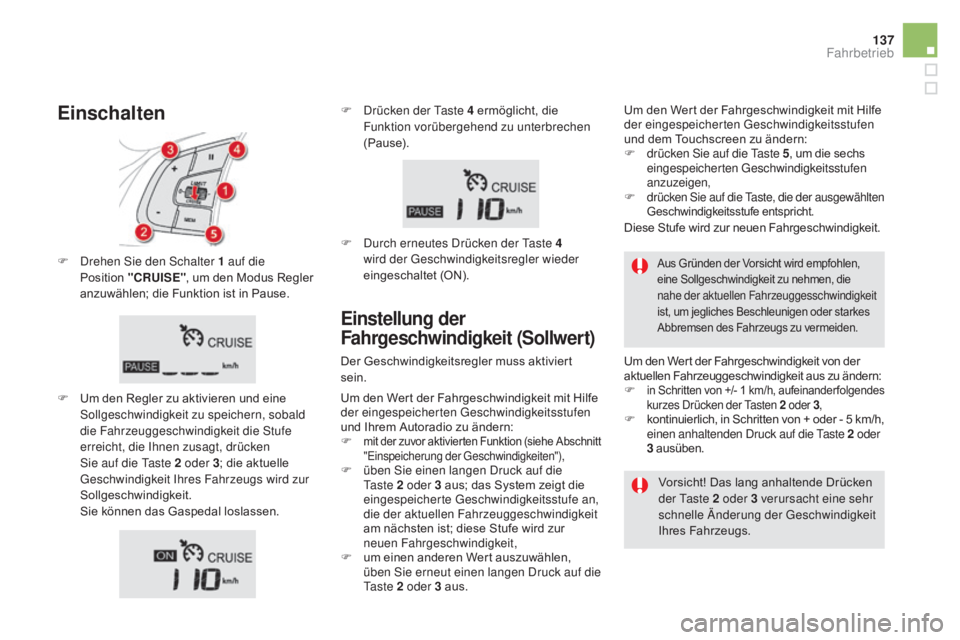

F Drehen Sie den Schalter 1 auf die Position " CRUISE", um den Modus Regler
anzuwählen; die Funktion ist in Pause.
F

U
m den Regler zu aktivieren und eine
Sollgeschwindigkeit zu speichern, sobald
die Fahrzeuggeschwindigkeit die Stufe
erreicht, die Ihnen zusagt, drücken
Sie auf die Taste 2 oder 3; die aktuelle
Geschwindigkeit Ihres Fahrzeugs wird zur
Sollgeschwindigkeit.


S
ie können das Gaspedal loslassen.
EinschaltenF Drücken der Taste 4 ermöglicht, die Funktion vorübergehend zu unterbrechen
(Pause).
F

D
urch erneutes Drücken der Taste 4
wird der Geschwindigkeitsregler wieder
eingeschaltet (ON).
Einstellung der
Fahrgeschwindigkeit (Sollwert)
Der Geschwindigkeitsregler muss aktiviert
sein.
Aus Gründen der Vorsicht wird empfohlen,
eine Sollgeschwindigkeit zu nehmen, die
nahe der aktuellen Fahrzeuggesschwindigkeit
ist, um jegliches Beschleunigen oder starkes
Abbremsen des Fahrzeugs zu vermeiden.
Um den Wert der Fahrgeschwindigkeit von der
aktuellen Fahrzeuggeschwindigkeit aus zu ändern:
F

in Schritten von +/- 1 km/h, aufeinander folgendes
kurzes Drücken der Tasten 2 oder 3,
F kontinuierlich, in Schritten von + oder - 5 km/h,
einen anhaltenden Druck auf die Taste 2 oder
3 ausüben.
Vorsicht! Das lang anhaltende Drücken
der Taste 2 oder 3 verursacht eine sehr
schnelle Änderung der Geschwindigkeit
Ihres Fahrzeugs.
Um den Wert der Fahrgeschwindigkeit mit Hilfe
der eingespeicherten Geschwindigkeitsstufen
und Ihrem Autoradio zu ändern:
F

mit der zuvor aktivierten Funktion (siehe Abschnitt
"Einspeicherung der Geschwindigkeiten"),
F üben Sie einen langen Druck auf die Ta s t e 2 oder 3 aus; das System zeigt die
eingespeicherte Geschwindigkeitsstufe an,
die der aktuellen Fahrzeuggeschwindigkeit
am nächsten ist; diese Stufe wird zur
neuen Fahrgeschwindigkeit,
F

u
m einen anderen Wert auszuwählen,
üben Sie erneut einen langen Druck auf die
Ta s t e 2 oder 3 aus. Um den Wert der Fahrgeschwindigkeit mit Hilfe
der eingespeicherten Geschwindigkeitsstufen
und dem Touchscreen zu ändern:
F

d
rücken Sie auf die Taste 5
, um die sechs
eingespeicherten Geschwindigkeitsstufen
anzuzeigen
,F drücken Sie auf die Taste, die der ausgewählten
Geschwindigkeitsstufe entspricht.
Diese Stufe wird zur neuen Fahrgeschwindigkeit.
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015
Aktivieren Sie den Geschwindigkeitsregler
nur, wenn die Verkehrsbedingungen
Ihnen erlauben, für eine bestimmte Zeit,
mit konstanter Geschwindigkeit und
unter Einbehaltung eines ausreichenden
Sicherheitsabstands zu fahren.
Aktivieren Sie den Geschwindigkeitsregler
nicht im städtischen Bereich, bei
dichtem Verkehr, auf kurvigen oder
steilen Strecken, auf rutschigen oder
unebenen Fahrbahnen, bei schlechten
Sichtverhältnissen (starker Regen, Nebel,
Schneefall, ...).
In bestimmten Fällen kann die
programmierte Geschwindigkeit
weder gehalten noch erreicht werden:
Abschleppen, Fahrzeugladung, starke
Steigung ...
ausschalten
Sie können veranlasst werden zu bremsen, um
das Verhalten Ihres Fahrzeugs zu beherrschen.
In diesem Fall schaltet der Regler automatisch
auf Pause.
Um die Funktion erneut zu aktivieren, drücken

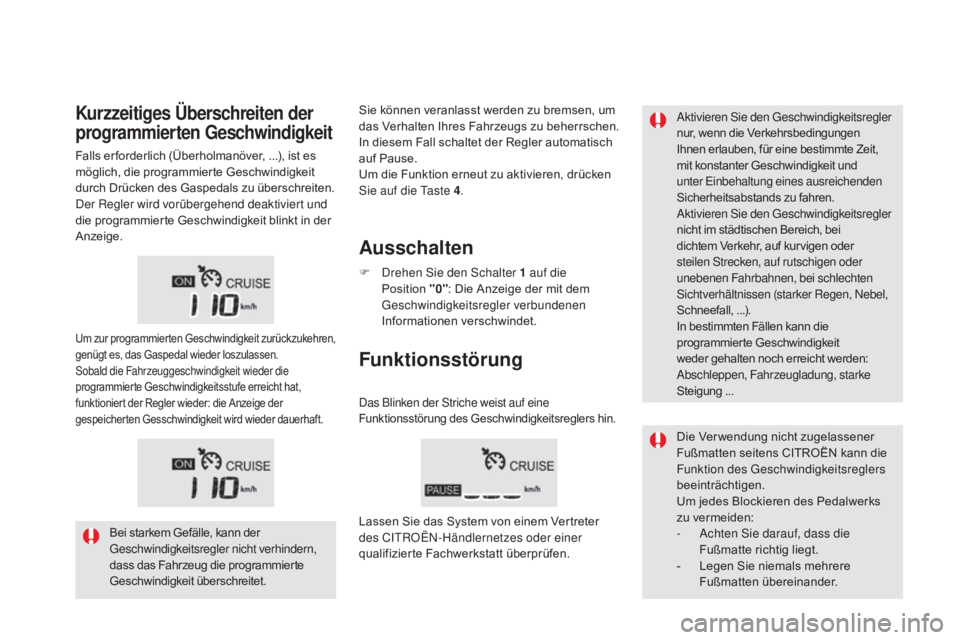

Sie auf die Taste 4.Kurzzeitiges Überschreiten der
programmierten Geschwindigkeit
F Drehen Sie den Schalter 1 auf die
Position "0": Die Anzeige der mit dem
Geschwindigkeitsregler verbundenen
Informationen verschwindet.
Falls er forderlich (Überholmanöver, ...), ist es
möglich, die programmierte Geschwindigkeit
durch Drücken des Gaspedals zu überschreiten.
Der Regler wird vorübergehend deaktiviert und
die programmierte Geschwindigkeit blinkt in der
Anzeige.
Um zur programmierten Geschwindigkeit zurückzukehren,
genügt es, das Gaspedal wieder loszulassen.
Sobald die Fahrzeuggeschwindigkeit wieder die
programmierte Geschwindigkeitsstufe erreicht hat,
funktioniert der Regler wieder: die Anzeige der
gespeicherten Gesschwindigkeit wird wieder dauerhaft.
Bei starkem Gefälle, kann der
Geschwindigkeitsregler nicht verhindern,
dass das Fahrzeug die programmierte
Geschwindigkeit überschreitet.
Funktionsstörung
Das Blinken der Striche weist auf eine
Funktionsstörung des Geschwindigkeitsreglers hin.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierte Fachwerkstatt überprüfen.
Die Verwendung nicht zugelassener
Fußmatten seitens CITROËN kann die
Funktion des Geschwindigkeitsreglers
beeinträchtigen.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-
A chten Sie darauf, dass die
Fußmatte richtig liegt.
-

L
egen Sie niemals mehrere
Fußmatten übereinander.
