CITROEN DS5 2015 Betriebsanleitungen (in German)

249
DS5_de_Chap09_verifications_ed01-2015
Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe
der Markierung "MA XI" stehen.
Schrauben Sie den Verschluss bei
kaltem Motor auf, um den Füllstand
zu kontrollieren. Die Bremsflüssigkeit muss in der
Nähe der Markierung "MA XI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Wartungsplan des Herstellers
nach, in welchen Abständen die
Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.

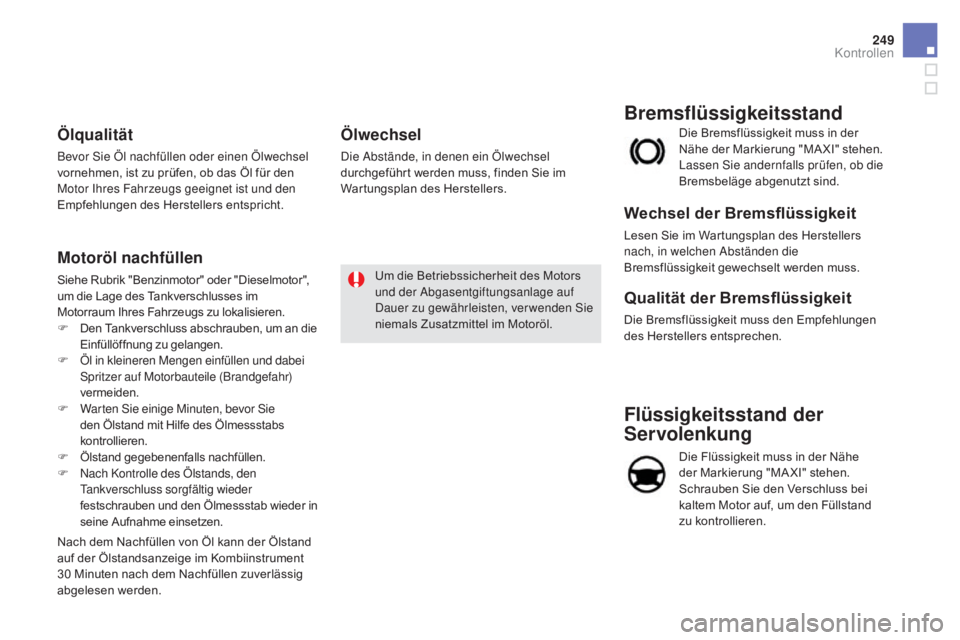

Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor",
um die Lage des Tankverschlusses im
Motorraum Ihres Fahrzeugs zu lokalisieren.
F
D
en Tankverschluss abschrauben, um an die
Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den
Tankverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder in
seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand
auf der Ölstandsanzeige im Kombiinstrument
30 Minuten nach dem Nachfüllen zuverlässig
abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
Um die Betriebssicherheit des Motors
und der Abgasentgiftungsanlage auf
Dauer zu gewährleisten, verwenden Sie
niemals Zusatzmittel im Motoröl.
Kontrollen

DS5_de_Chap09_verifications_ed01-2015

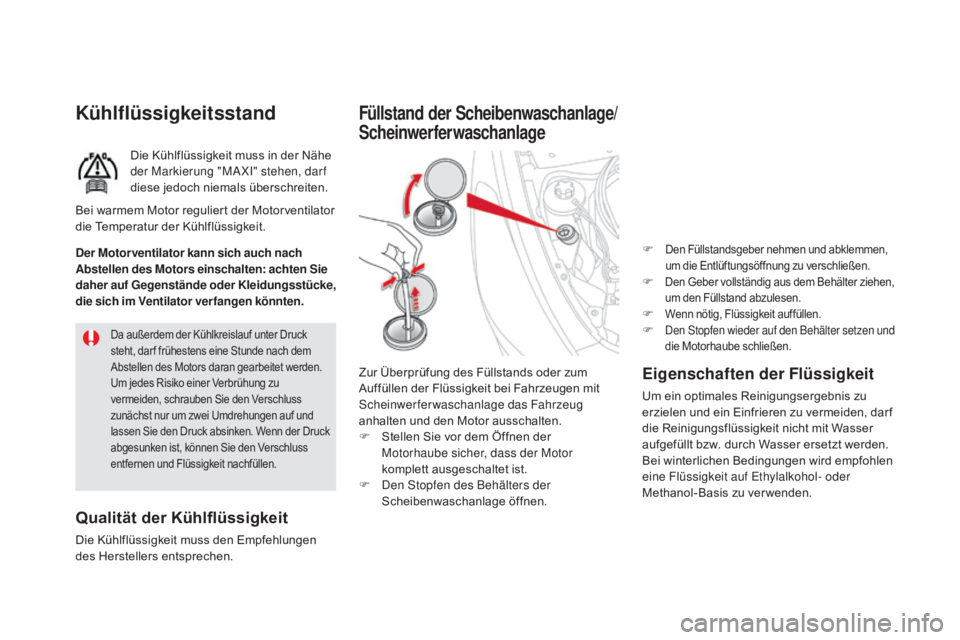

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MAXI" stehen, darf
diese jedoch niemals überschreiten.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Da außerdem der Kühlkreislauf unter Druck
steht, dar f frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um zwei Umdrehungen auf und
lassen Sie den Druck absinken. Wenn der Druck
abgesunken ist, können Sie den Verschluss
entfernen und Flüssigkeit nachfüllen.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Der m
o
torventilator kann sich auch nach
ab

stellen des m
o
tors einschalten: achten Sie
daher auf Gegenstände oder Kleidungsstücke,
die sich im Ventilator verfangen könnten.
Eigenschaften der Flüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Bedingungen wird empfohlen
eine Flüssigkeit auf Ethylalkohol- oder
Methanol-Basis zu verwenden.
Füllstand der Scheibenwaschanlage/
Scheinwerferwaschanlage
Zur Überprüfung des Füllstands oder zum
Auffüllen der Flüssigkeit bei Fahrzeugen mit
Scheinwerferwaschanlage das Fahrzeug
anhalten und den Motor ausschalten.
F

S
tellen Sie vor dem Öffnen der
Motorhaube sicher, dass der Motor
komplett ausgeschaltet ist.
F

D
en Stopfen des Behälters der
Scheibenwaschanlage öffnen. F

Den Füllstandsgeber nehmen und abklemmen,
um die Entlüftungsöffnung zu verschließen.
F Den Geber vollständig aus dem Behälter ziehen,
um den Füllstand abzulesen.
F Wenn nötig, Flüssigkeit auffüllen.F Den Stopfen wieder auf den Behälter setzen und die Motorhaube schließen.

251
DS5_de_Chap09_verifications_ed01-2015
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe
nicht in die Kanalisation oder auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem CITROËN-Vertragspartner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich
und schnellstens von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt
werden.

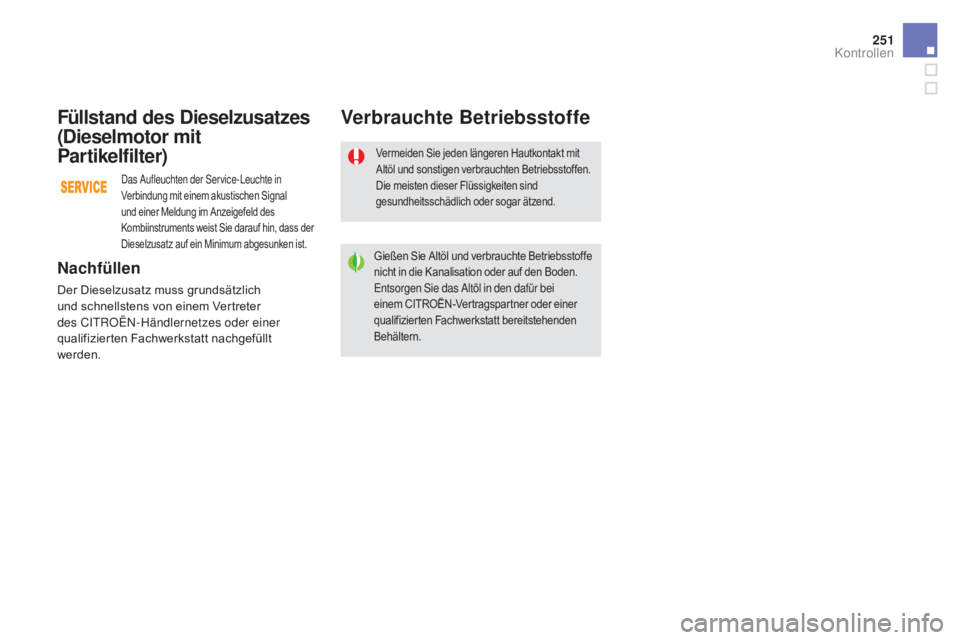

Füllstand des Dieselzusatzes
(Dieselmotor mit
p

ar tikelfilter)
Das Aufleuchten der Service-Leuchte in
Verbindung mit einem akustischen Signal
und einer Meldung im Anzeigefeld des
Kombiinstruments weist Sie darauf hin, dass der
Dieselzusatz auf ein Minimum abgesunken ist.
Kontrollen

DS5_de_Chap09_verifications_ed01-2015
Sonstige Kontrollen
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die Batterieklemmen
sauber und richtig festgezogen sind, vor allem
in den Sommer- und Wintermonaten.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Ver wendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist in jedem Fall
durch einen CITROËN-Vertragspartner oder
eine qualifizierte Fachwerkstatt vorzunehmen.
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsplan des Herstellers
und dies entsprechend der Motorversion Ihres
Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-
Händlernetz oder in einer qualifizierten
Fachwerkstatt kontrollieren.
Lesen Sie bei Arbeiten an der Batterie
im Abschnitt "12V-Batterie" nach, welche
Vorsichtsmaßnahmen Sie vor dem Abklemmen
und nach dem Wiederanschließen der Batterie
treffen sollten.

253
DS5_de_Chap09_verifications_ed01-2015

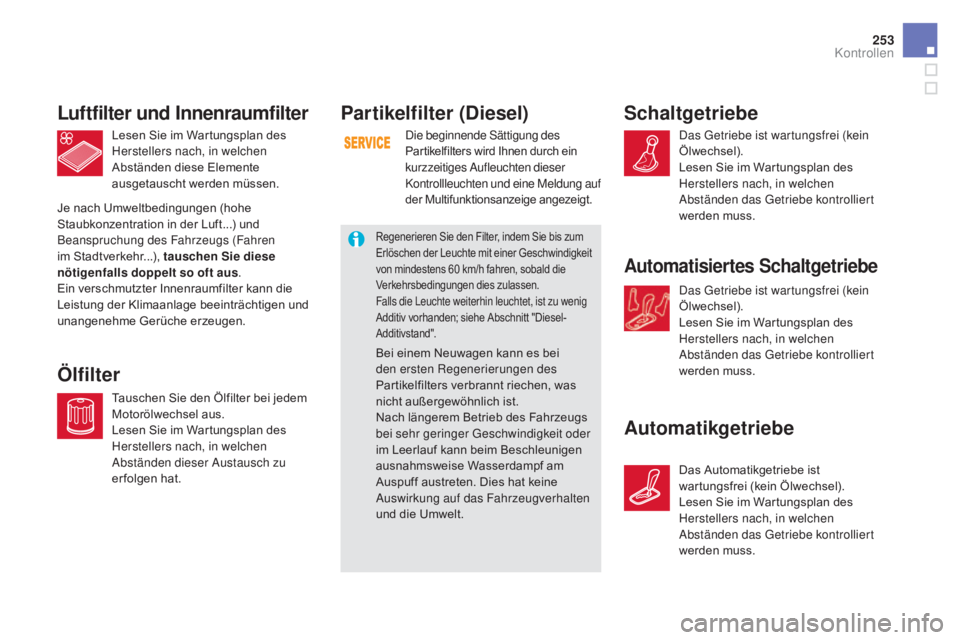

par tikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung auf
der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Leuchte mit einer Geschwindigkeit
von mindestens 60 km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu wenig
Additiv vorhanden; siehe Abschnitt "Diesel-
Additivstand".
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
er folgen hat.
Ölfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
automatisiertes Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
automatikgetriebe
Das Automatikgetriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Kontrollen

DS5_de_Chap09_verifications_ed01-2015

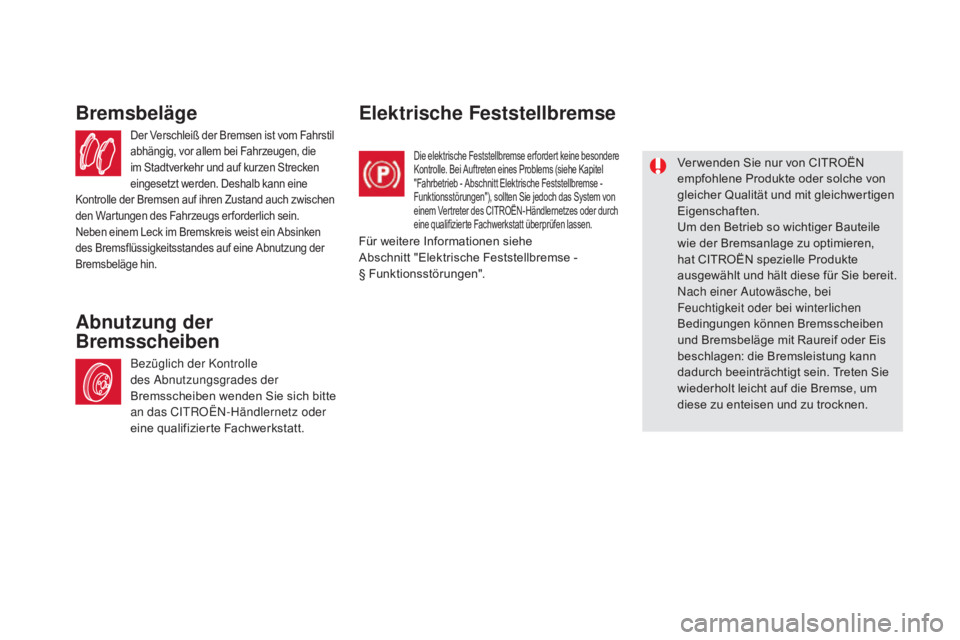

Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Bremsbeläge
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
abnutzung der
Bremsscheiben Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert keine besondere
Kontrolle. Bei Auftreten eines Problems (siehe Kapitel
"Fahrbetrieb - Abschnitt Elektrische Feststellbremse -
Funktionsstörungen"), sollten Sie jedoch das System von
einem Vertreter des CITROËN-Händlernetzes oder durch
eine qualifizierte Fachwerkstatt überprüfen lassen.Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Nach einer Autowäsche, bei
Feuchtigkeit oder bei winterlichen
Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder Eis
beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um
diese zu enteisen und zu trocknen.
Für weitere Informationen siehe
Abschnitt "Elektrische Feststellbremse -
§
F

unktionsstörungen".

255
DS5_de_Chap09_verifications_ed01-2015
Additiv AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus SCR-System (selektive
katalytische Reduktion) und Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mit dem speziellen Additiv AdBlue®, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten.
Das Additiv AdBlue® befindet sich in einem
separaten, spezifischen Tank unter dem
Kofferraum. Der Tank fasst 17 Liter, womit das
Fahrzeug etwa 20 000 km weit fahren kann,
bevor ein Alarm einen niedrigen Füllstand
anzeigt, mit dem Sie noch weitere 2 400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise
des SCR-Systems zu ermöglichen, wird der
AdBlue
®-Additivtank während der Inspektion
Ihres Fahrzeugs bei einem Vertreter des
CITROËN-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20 000 km zurückgelegt, sollten Sie den Tank
bei einem CITROËN-Vertragspartner oder bei
einer qualifizierten Fachwerkstatt nachfüllen
lassen.
Sobald der AdBlue®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswert des Fahrzeugs nicht mehr
der Euro-Norm 6: Ihr Fahrzeug verschmutzt
die Umwelt!
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend an einen
Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, da
der Motorstart nach 1 100 km mit gestörtem
System automatisch gesperrt wird und Sie
folglich das Fahrzeug nicht mehr anlassen
können.
Kontrollen

DS5_de_Chap09_verifications_ed01-2015

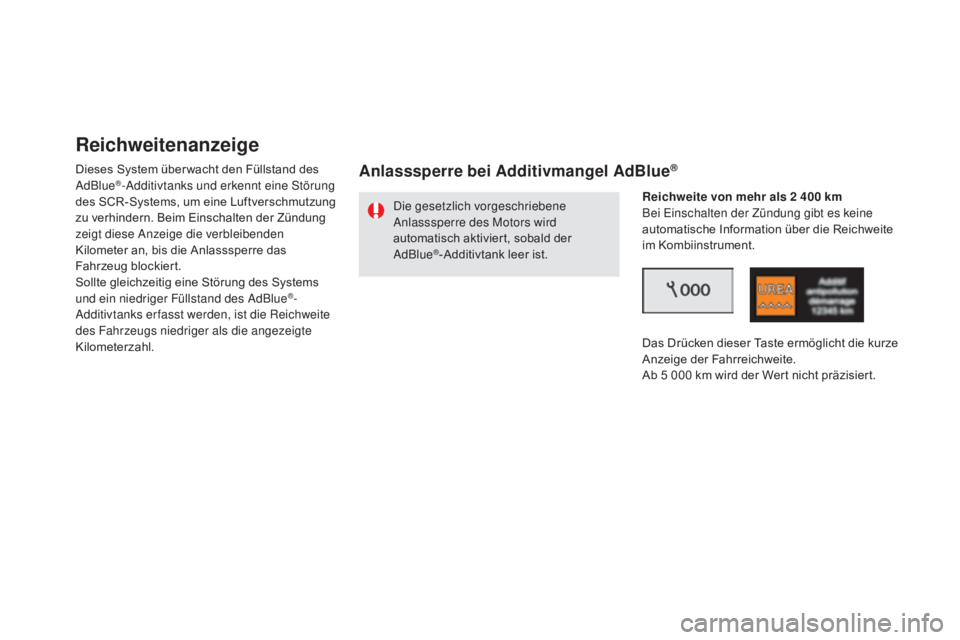

Reichweitenanzeige
Dieses System über wacht den Füllstand des
AdBlue®-Additivtanks und erkennt eine Störung
des SCR-Systems, um eine Luftverschmutzung
zu verhindern. Beim Einschalten der Zündung
zeigt diese Anzeige die verbleibenden
Kilometer an, bis die Anlasssperre das
Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems
und ein niedriger Füllstand des AdBlue
®-
Additivtanks erfasst werden, ist die Reichweite
des Fahrzeugs niedriger als die angezeigte
Kilometerzahl.
anlasssperre bei ad ditivmangel ad Blue®
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der
AdBlue
®-Additivtank leer ist.Reichweite von mehr als 2 400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite
im Kombiinstrument.
Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Fahrreichweite.
Ab 5 000 km wird der Wert nicht präzisiert.

257
DS5_de_Chap09_verifications_ed01-2015
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte UREA, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B. "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
1 500 km"), die die Reichweite des Fahrzeugs
in Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
300 km erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv". Reichweite zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für Service und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B.: "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
600 km"), die die Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
30 Sekunden erneut angezeigt, bis der
Additivtank wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Sie können das Fahrzeug sonst nicht mehr
anlassen. Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für Service und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und die Meldung "Abgas-Additiv
einfüllen: Anlasser gesperrt" wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
Starten des Motors.
Fahrzeugpanne wegen ad ditivmangel ad Blue®
Um den Motor erneut starten zu können,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8 Liter AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Auffüllen des
Additivs".

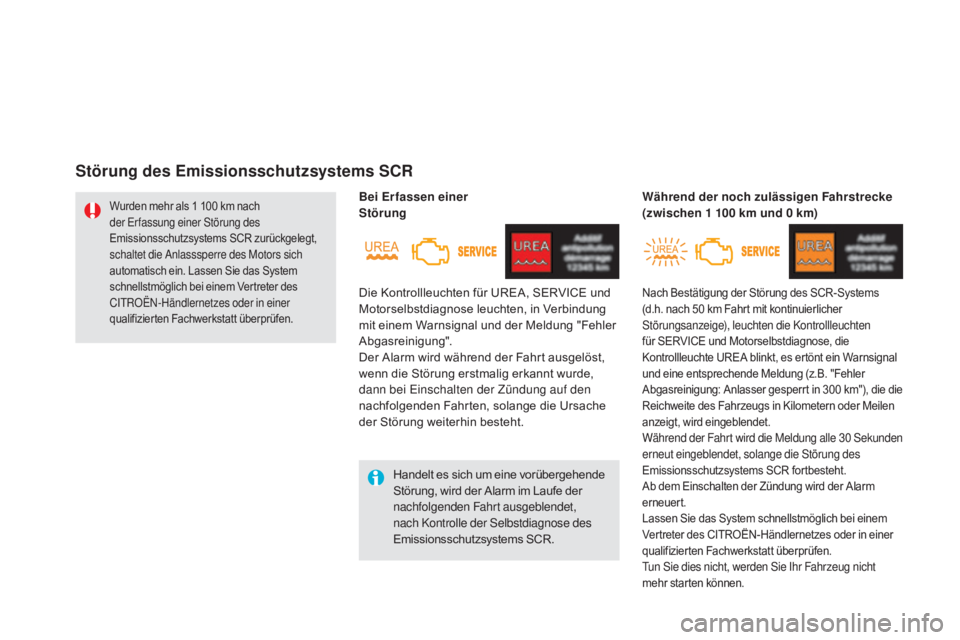

Kontrollen

DS5_de_Chap09_verifications_ed01-2015
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Wurden mehr als 1 100 km nach
der Erfassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht. Bei Er fassen einer
StörungNach Bestätigung der Störung des SCR-Systems
(d.h. nach 50 km Fahrt mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es ertönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperrt in 300 km"), die die
Reichweite des Fahrzeugs in Kilometern oder Meilen
anzeigt, wird eingeblendet.
Während der Fahrt wird die Meldung alle 30 Sekunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
während der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Störung des Emissionsschutzsystems SCR
