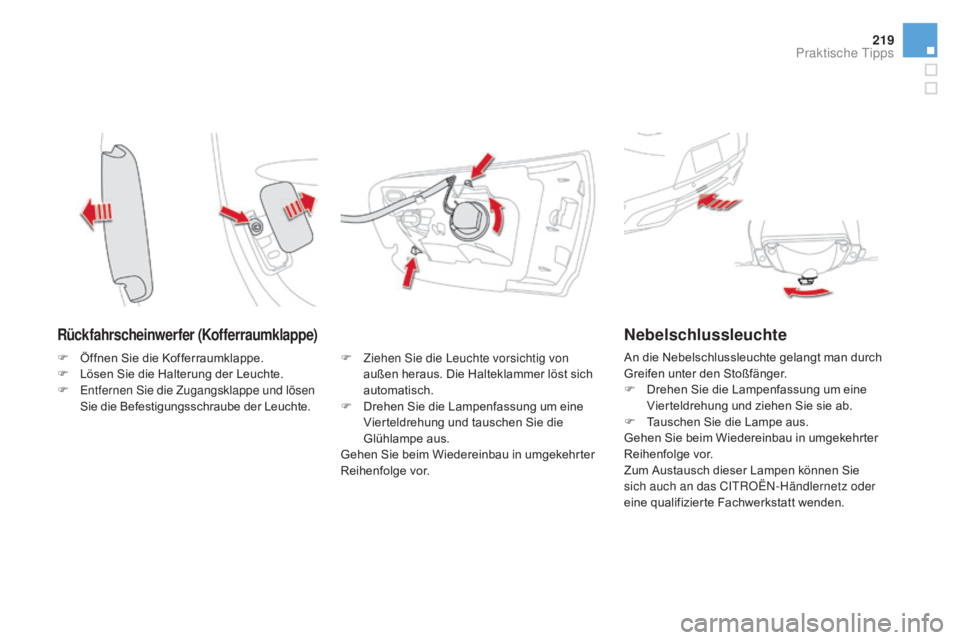

Rückfahrscheinwerfer (Kofferraumklappe)
F Ziehen Sie die Leuchte vorsichtig von außen heraus. Die Halteklammer löst sich
automatisch.
F

D
rehen Sie die Lampenfassung um eine
Vierteldrehung und tauschen Sie die
Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Nebelschlussleuchte
F Öffnen Sie die Kofferraumklappe.
F L ösen Sie die Halterung der Leuchte.
F

E
ntfernen Sie die Zugangsklappe und lösen
Sie die Befestigungsschraube der Leuchte. An die Nebelschlussleuchte gelangt man durch
Greifen unter den Stoßfänger.
F

D
rehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.
F

T
auschen Sie die Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Zum Austausch dieser Lampen können Sie
sich auch an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt wenden.
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

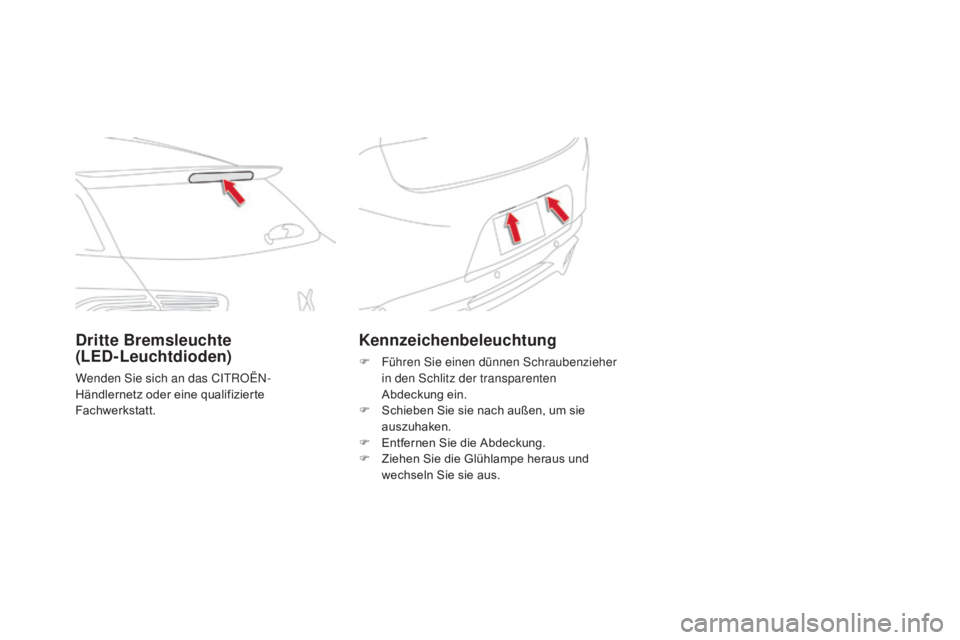

Kennzeichenbeleuchtung
F Führen Sie einen dünnen Schraubenzieher in den Schlitz der transparenten
Abdeckung ein.
F

S
chieben Sie sie nach außen, um sie
auszuhaken.
F

E
ntfernen Sie die Abdeckung.
F

Z
iehen Sie die Glühlampe heraus und
wechseln Sie sie aus.
Dritte Bremsleuchte
(LED-Leuchtdioden)
Wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt.

221
DS5_de_Chap08_info-pratiques_ed01-2015

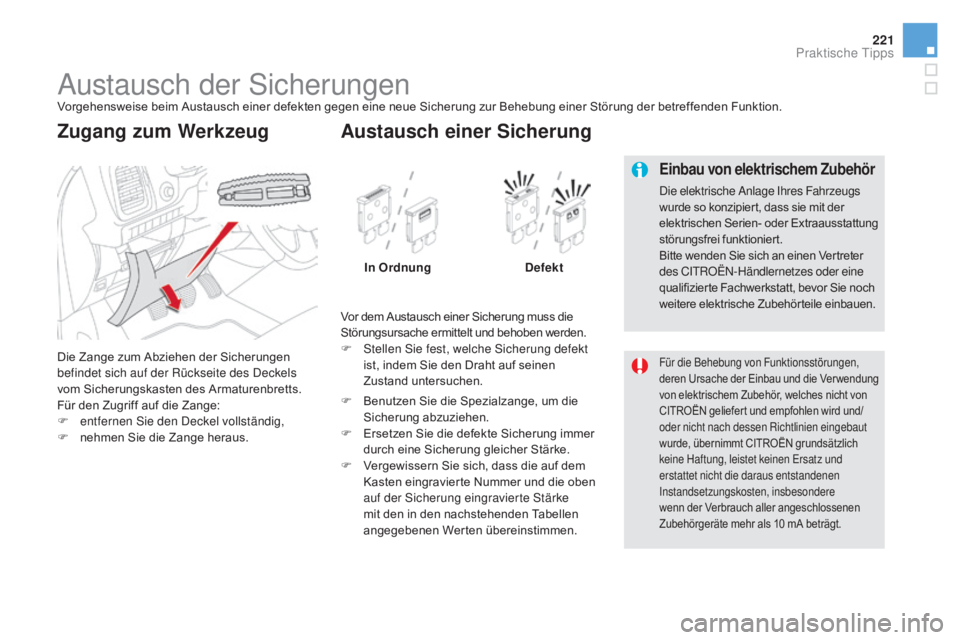

Austausch der SicherungenVorgehensweise beim Austausch einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Die Zange zum Abziehen der Sicherungen
befindet sich auf der Rückseite des Deckels
vom Sicherungskasten des Armaturenbretts.
Für den Zugriff auf die Zange:
F
en
tfernen Sie den Deckel vollständig,
F

n
ehmen Sie die Zange heraus.
Zugang zum we rkzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F

S
tellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen
Zustand untersuchen.
austausch einer Sicherung
In Ordnung Defekt
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F

E
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.
F

V
ergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör, welches nicht von
CITROËN geliefert und empfohlen wird und/
oder nicht nach dessen Richtlinien eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile einbauen.
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

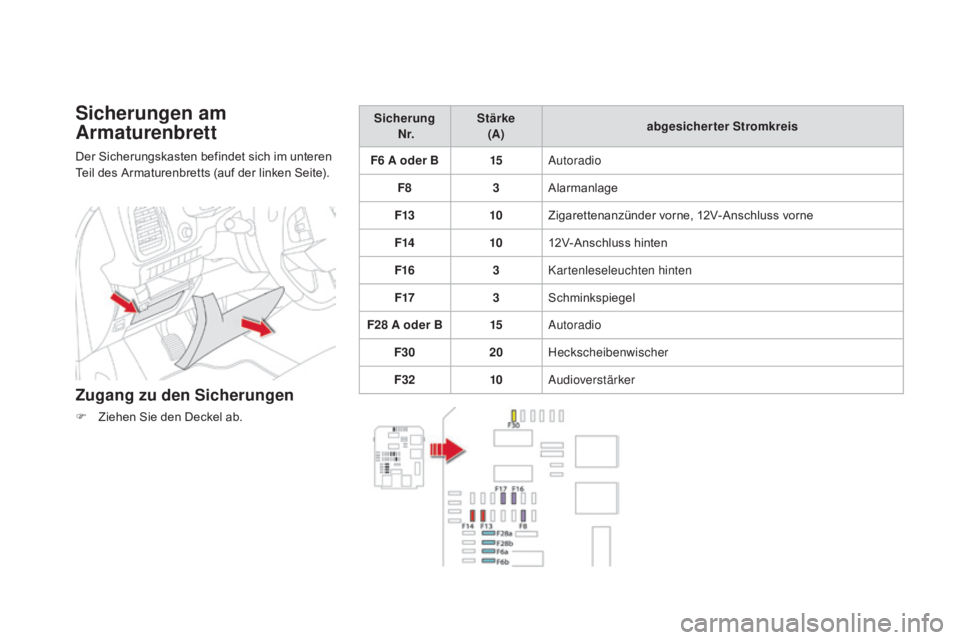

Sicherungen am
ar
maturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Ziehen Sie den Deckel ab. Sicherung

N r. Stärke

(
a
)
abgesicherter Stromkreis
F6 a oder B
15Autoradio
F8 3Alarmanlage
F13 10Zigarettenanzünder vorne, 12V-Anschluss vorne
F14 1012V-Anschluss hinten
F16 3Kartenleseleuchten hinten
F17 3Schminkspiegel
F28 a oder B
15Autoradio
F30 20Heckscheibenwischer
F32 10Audioverstärker

223
DS5_de_Chap08_info-pratiques_ed01-2015

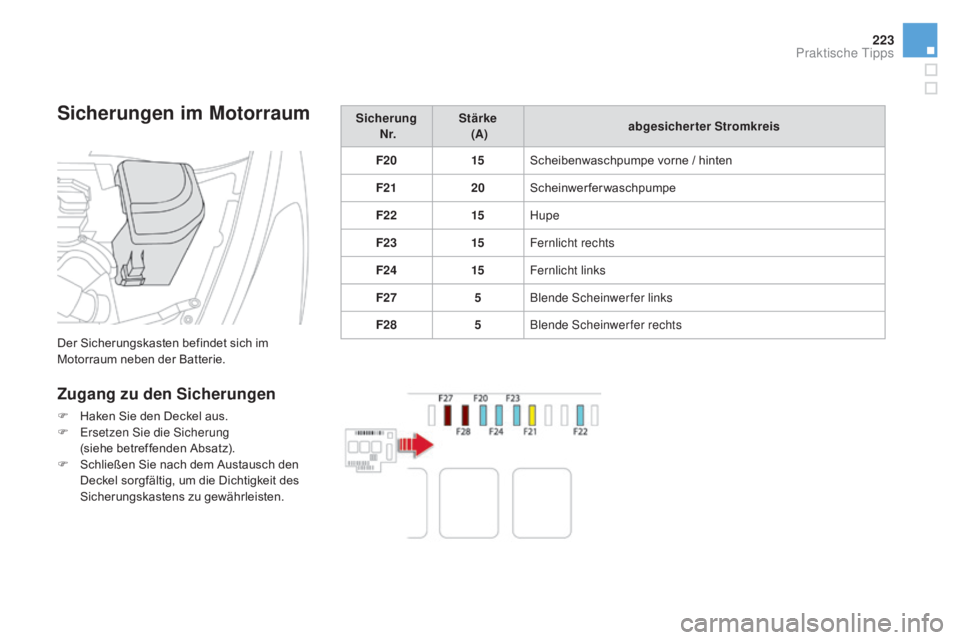

Sicherungen im motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung
(siehe betreffenden Absatz).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(
a
)
abgesicherter Stromkreis
F20 15Scheibenwaschpumpe vorne / hinten
F21 20Scheinwerferwaschpumpe
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
F27 5Blende Scheinwerfer links
F28 5Blende Scheinwerfer rechts
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

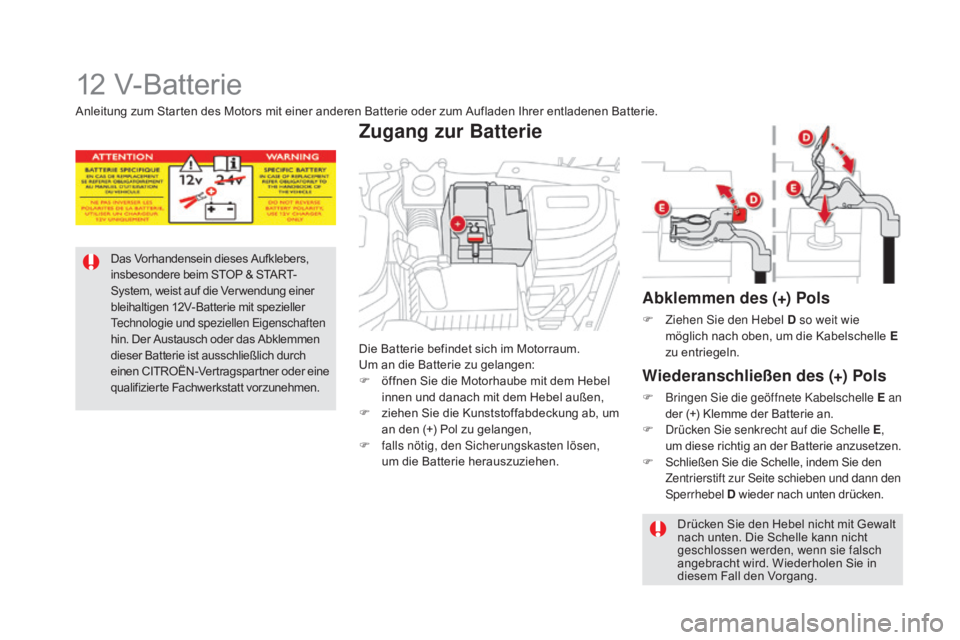

12 V-Batterie
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-
System, weist auf die Ver wendung einer
bleihaltigen 12V-Batterie mit spezieller
Technologie und speziellen Eigenschaften
hin. Der Austausch oder das Abklemmen
dieser Batterie ist ausschließlich durch
einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel
innen und danach mit dem Hebel außen,
F

z
iehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,
F

f
alls nötig, den Sicherungskasten lösen,
um die Batterie herauszuziehen.
Zugang zur Batterie
abklemmen des (+) po ls
F Ziehen Sie den Hebel D so weit wie
möglich nach oben, um die Kabelschelle E
zu entriegeln.
wiederanschließen des (+) po ls
F Bringen Sie die geöffnete Kabelschelle E an
der (+) Klemme der Batterie an.
F
D

rücken Sie senkrecht auf die Schelle E ,
um diese richtig an der Batterie anzusetzen.
F
S

chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.

225
DS5_de_Chap08_info-pratiques_ed01-2015
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Für das Wiederaufladen der Batterie
ist beim STOP & START-System kein
Abklemmen erforderlich.

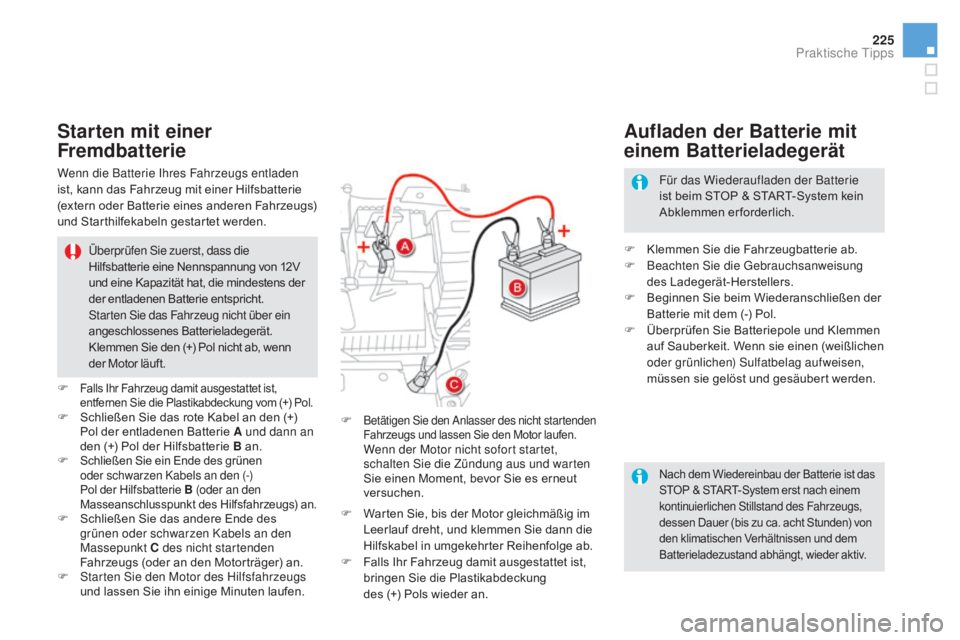

Starten mit einer
Fremdbatterie
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens der
der entladenen Batterie entspricht.
Starten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft.
F

Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol.
F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie a und dann an
den (+) Pol der Hilfsbatterie B an.
F

Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den
Massepunkt C des nicht startenden
Fahrzeugs (oder an den Motorträger) an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen. F

Betätigen Sie den Anlasser des nicht startenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet,
schalten Sie die Zündung aus und warten
Sie einen Moment, bevor Sie es erneut
versuchen. F

K
lemmen Sie die Fahrzeugbatterie ab.
F
B
eachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.
F
B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F
Ü
berprüfen Sie Batteriepole und Klemmen
auf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert werden.
aufladen der Batterie mit
einem Batterieladegerät
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden.
F

W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung
des (+) Pols wieder an.
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

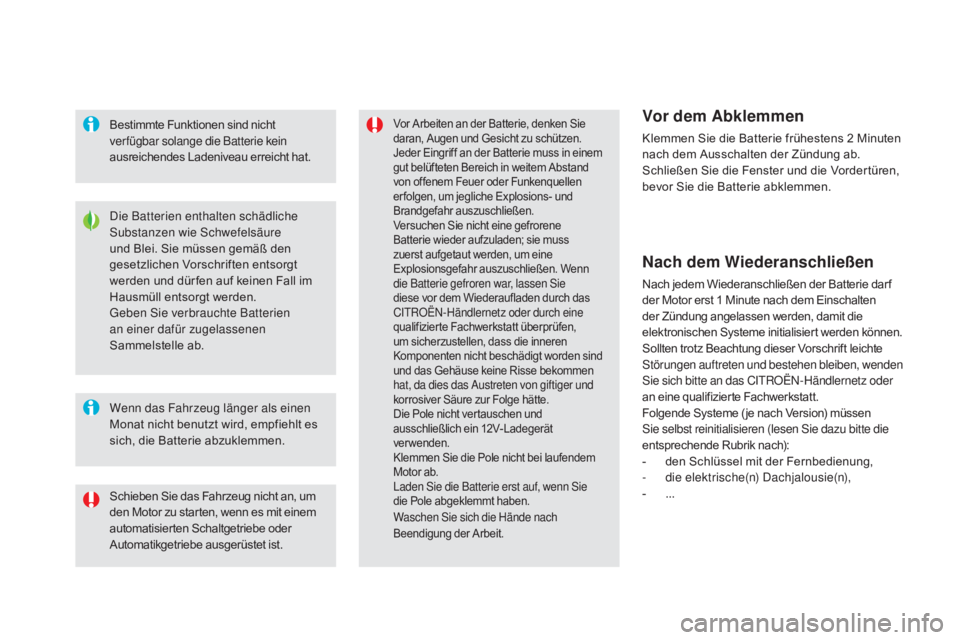

Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen
Sammelstelle ab.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es
sich, die Batterie abzuklemmen.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu starten, wenn es mit einem
automatisierten Schaltgetriebe oder
Automatikgetriebe ausgerüstet ist.
Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um jegliche Explosions- und
Brandgefahr auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
CITROËN-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht vertauschen und
ausschließlich ein 12V-Ladegerät
verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie
die Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.Vor dem abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten
n ach dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vordertüren,
bevor Sie die Batterie abklemmen.
Nach dem wi ederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1
Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das CITROËN-Händlernetz oder
an eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen
Sie selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
-

d
en Schlüssel mit der Fernbedienung,
-
d

ie elektrische(n) Dachjalousie(n),
-
...
B

estimmte Funktionen sind nicht
verfügbar solange die Batterie kein
ausreichendes Ladeniveau erreicht hat.

227
DS5_de_Chap08_info-pratiques_ed01-2015

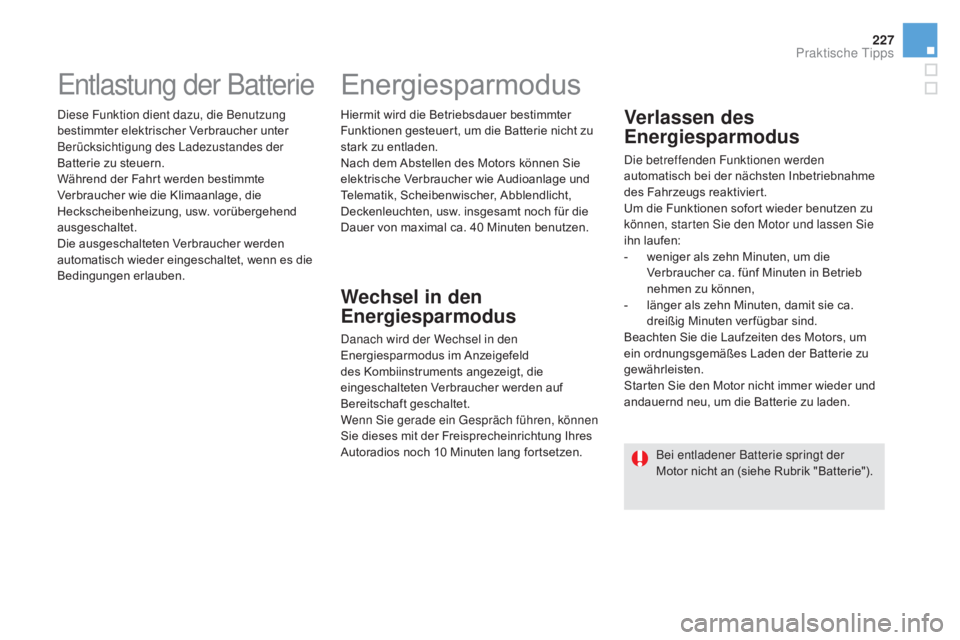

Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.Hiermit wird die Betriebsdauer bestimmter
Funktionen gesteuert, um die Batterie nicht zu
stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten, usw. insgesamt noch für die
Dauer von maximal ca. 40 Minuten benutzen.
Energiesparmodus
wechsel in den
Energiesparmodus
Danach wird der Wechsel in den
Energiesparmodus im Anzeigefeld
des Kombiinstruments angezeigt, die
eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, können
Sie dieses mit der Freisprecheinrichtung Ihres
Autoradios noch 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen Sie
ihn laufen:
-

w
eniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
-

l
änger als zehn Minuten, damit sie ca.
dreißig Minuten ver fügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der
Motor nicht an (siehe Rubrik "Batterie").
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

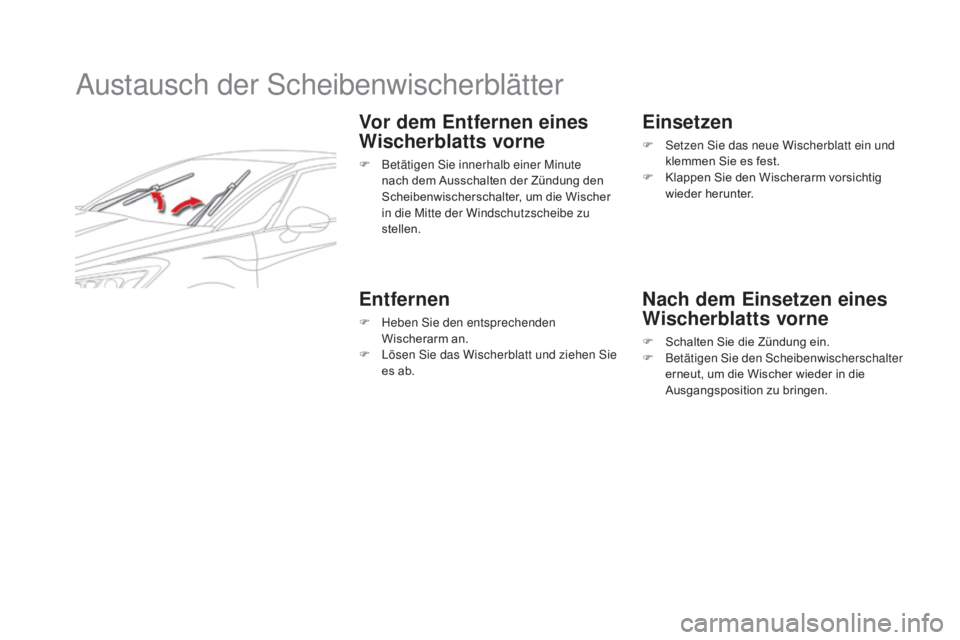

Austausch der Scheibenwischerblätter
Vor dem Entfernen eines
wi
scherblatts vorne
F Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer
in die Mitte der Windschutzscheibe zu
stellen.
Entfernen
F Heben Sie den entsprechenden Wischerarm an.
F

L
ösen Sie das Wischerblatt und ziehen Sie
es ab.
Einsetzen
F Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
F

K
lappen Sie den Wischerarm vorsichtig
wieder herunter.
Nach dem Einsetzen eines
wi
scherblatts vorne
F Schalten Sie die Zündung ein.
F
B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
