Page 231 of 418

229
DS5_de_Chap08_info-pratiques_ed01-2015
allgemeine hin weise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten
Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein
haben.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die
Ver wendung von Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss schrittweise er folgen.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Servolenkung nicht mehr
wirksam.
In den folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
-
F ahrzeug mit Vierradantrieb,
-
G
etriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,
-
A
bschleppen auf nur zwei Rädern,
-
k
eine homologierte Abschleppstange vorhanden…

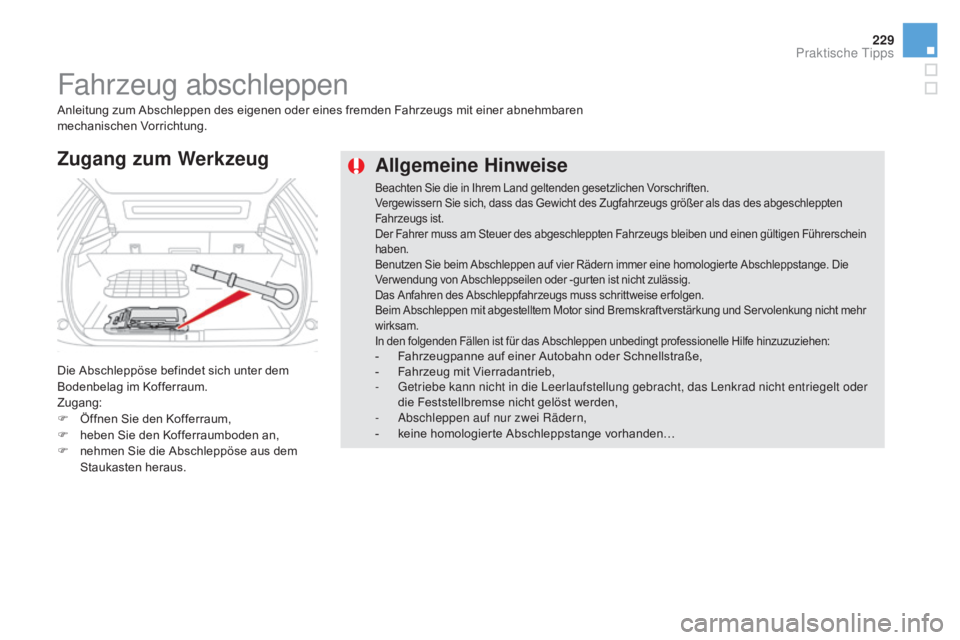

Fahrzeug abschleppen
Zugang zum we rkzeug
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:
F
Ö
ffnen Sie den Kofferraum,
F
h
eben Sie den Kofferraumboden an,
F
n
ehmen Sie die Abschleppöse aus dem
Staukasten heraus.
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung.
praktische Tipps
Page 232 of 418

DS5_de_Chap08_info-pratiques_ed01-2015

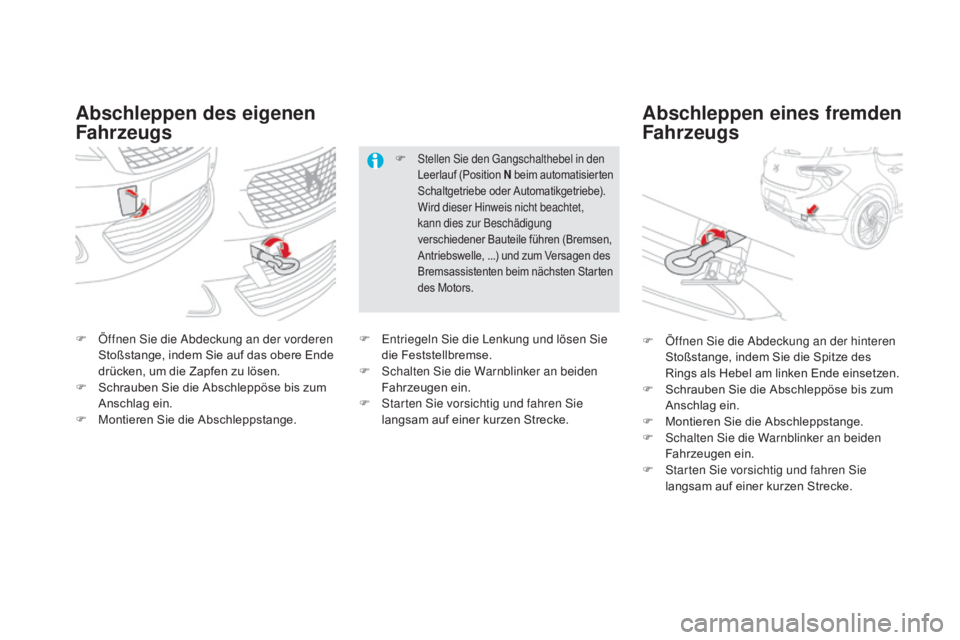

abschleppen des eigenen
Fahrzeugsabschleppen eines fremden
Fahrzeugs
F Öffnen Sie die Abdeckung an der vorderen
Stoßstange, indem Sie auf das obere Ende
drücken, um die Zapfen zu lösen.
F
S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F
M
ontieren Sie die Abschleppstange. F
Ö ffnen Sie die Abdeckung an der hinteren
Stoßstange, indem Sie die Spitze des
Rings als Hebel am linken Ende einsetzen.
F
S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F
M
ontieren Sie die Abschleppstange.
F
S
chalten Sie die Warnblinker an beiden
Fahrzeugen ein.
F
S
tarten Sie vorsichtig und fahren Sie
langsam auf einer kurzen Strecke.
F
Stellen Sie den Gangschalthebel in den
Leerlauf (Position N
beim automatisierten
Schaltgetriebe oder Automatikgetriebe).
W
ird dieser Hinweis nicht beachtet,
kann dies zur Beschädigung
verschiedener Bauteile führen (Bremsen,
Antriebswelle, ...) und zum Versagen des
Bremsassistenten beim nächsten Starten
des Motors.
F Entriegeln Sie die Lenkung und lösen Sie die Feststellbremse.
F
S
chalten Sie die Warnblinker an beiden
Fahrzeugen ein.
F
S
tarten Sie vorsichtig und fahren Sie
langsam auf einer kurzen Strecke.
Page 233 of 418

231
DS5_de_Chap08_info-pratiques_ed01-2015

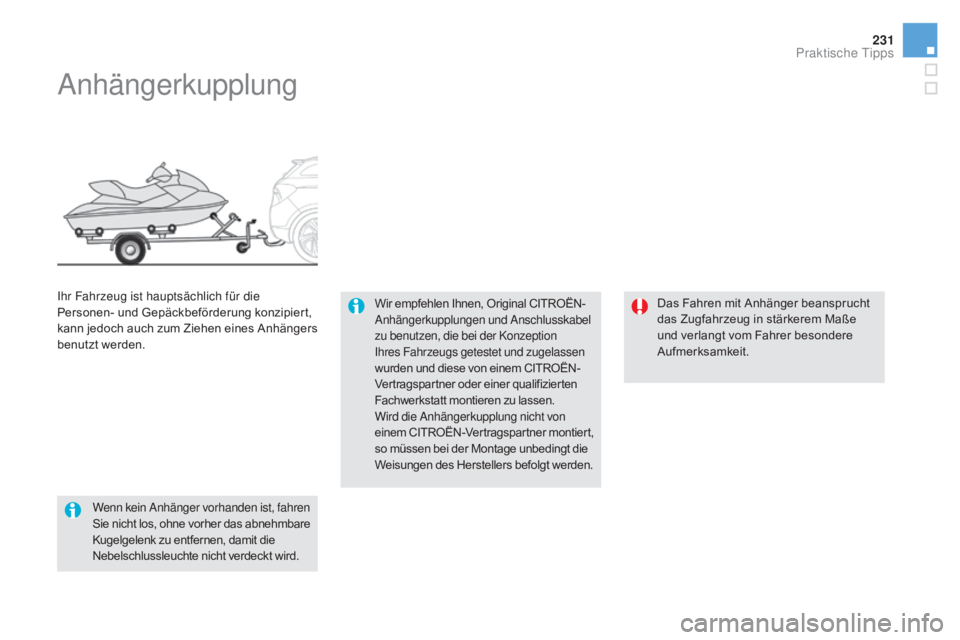

Anhängerkupplung
Wir empfehlen Ihnen, Original CITROËN-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden und diese von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von
einem CITROËN-Vertragspartner montiert,
so müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipiert,
kann jedoch auch zum Ziehen eines Anhängers
benutzt werden.
Wenn kein Anhänger vorhanden ist, fahren
Sie nicht los, ohne vorher das abnehmbare
Kugelgelenk zu entfernen, damit die
Nebelschlussleuchte nicht verdeckt wird. Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
praktische Tipps
Page 234 of 418

DS5_de_Chap08_info-pratiques_ed01-2015

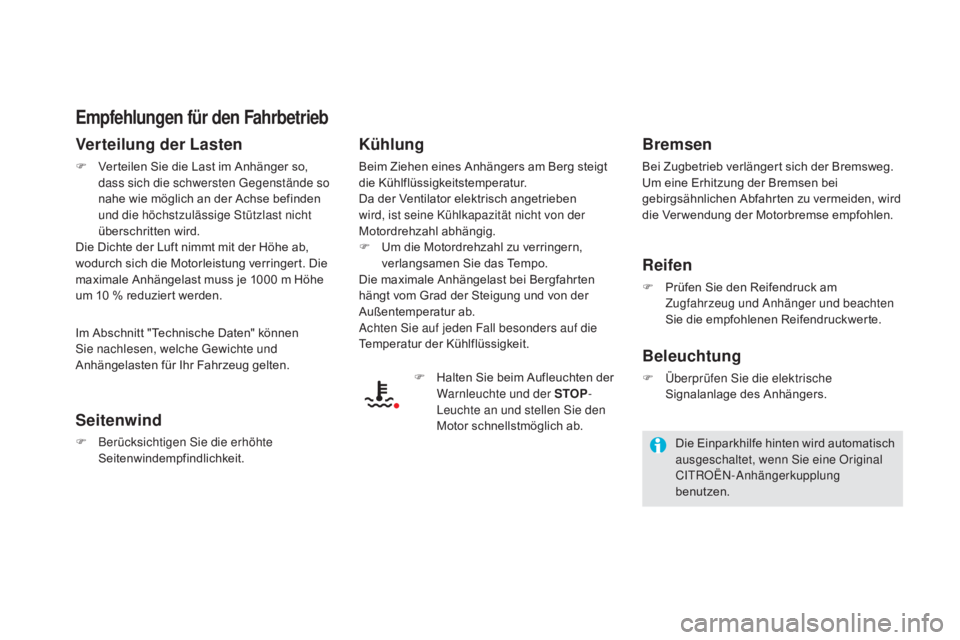

Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
F Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss je 1000 m Höhe
um 10
% reduziert werden.
Seitenwind
F Berücksichtigen Sie die erhöhte Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
F
U
m die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
F
H
alten Sie beim Aufleuchten der
Warnleuchte und der STO
p-
L
euchte an und stellen Sie den
Motor schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen bei
gebirgsähnlichen Abfahrten zu vermeiden, wird
die Verwendung der Motorbremse empfohlen.
Reifen
F Prüfen Sie den Reifendruck am Zugfahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte.
Beleuchtung
F Überprüfen Sie die elektrische Signalanlage des Anhängers.
Im Abschnitt "Technische Daten" können
Sie nachlesen, welche Gewichte und
Anhängelasten für Ihr Fahrzeug gelten.
Die Einparkhilfe hinten wird automatisch
ausgeschaltet, wenn Sie eine Original
CITROËN-Anhängerkupplung
benutzen.
Page 235 of 418

233
DS5_de_Chap08_info-pratiques_ed01-2015

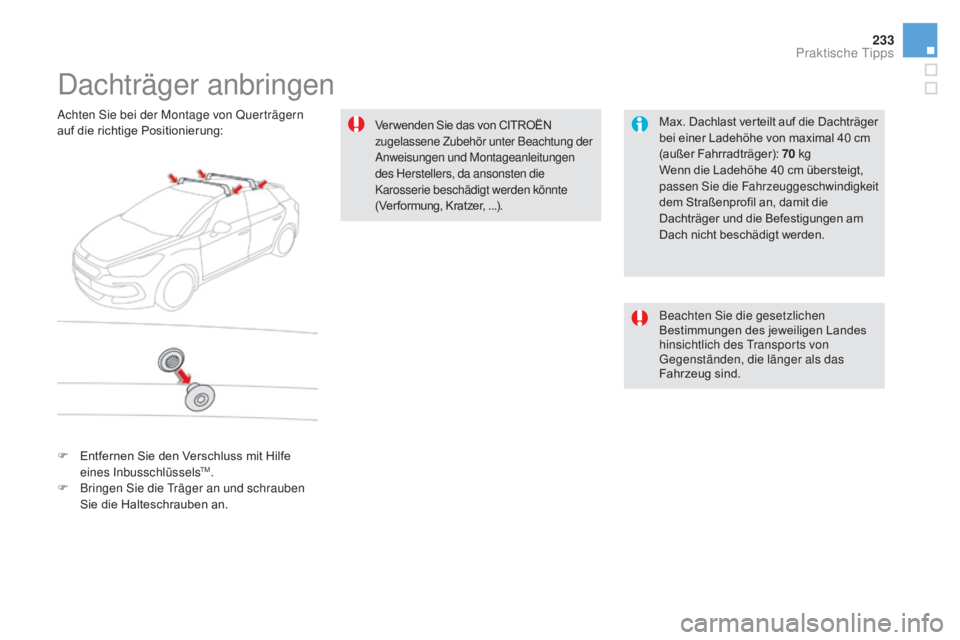

Dachträger anbringen
Max. Dachlast verteilt auf die Dachträger
bei einer Ladehöhe von maximal 40 cm
(außer Fahrradträger): 70
kg
W
enn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit die
Dachträger und die Befestigungen am
Dach nicht beschädigt werden.
Achten Sie bei der Montage von Querträgern
auf die richtige Positionierung:
Ver wenden Sie das von CITROËN
zugelassene Zubehör unter Beachtung der
Anweisungen und Montageanleitungen
des Herstellers, da ansonsten die
Karosserie beschädigt werden könnte
(Ver formung, Kratzer, ...).
F
E
ntfernen Sie den Verschluss mit Hilfe
eines Inbusschlüssels
TM.
F
B
ringen Sie die Träger an und schrauben
Sie die Halteschrauben an. Beachten Sie die gesetzlichen
Bestimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind.
praktische Tipps
Page 236 of 418

DS5_de_Chap08_info-pratiques_ed01-2015

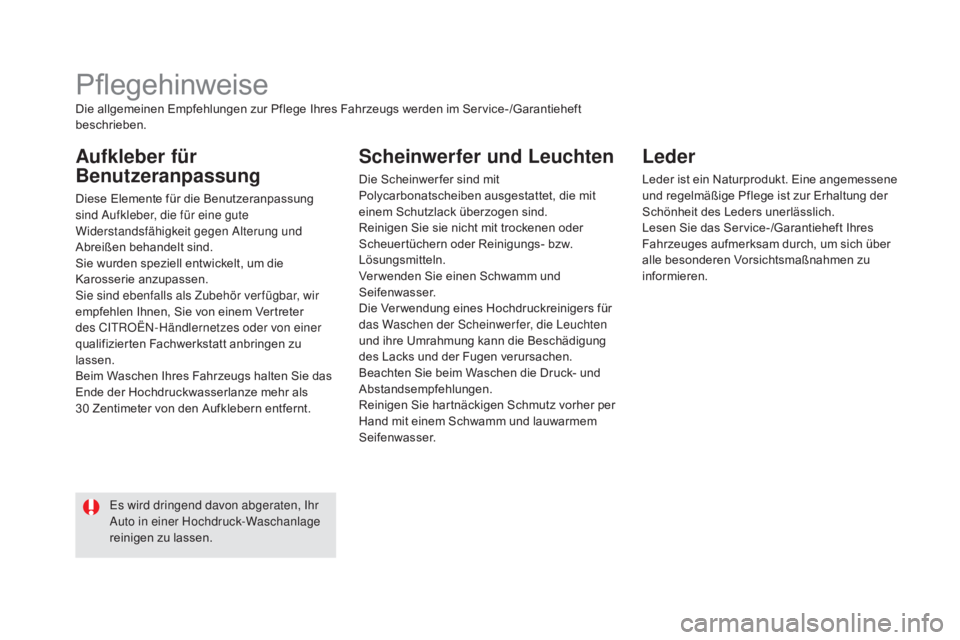

Pflegehinweise
aufkleber für
Benutzeranpassung
Diese Elemente für die Benutzeranpassung
sind Aufkleber, die für eine gute
Widerstandsfähigkeit gegen Alterung und
Abreißen behandelt sind.
Sie wurden speziell entwickelt, um die
Karosserie anzupassen.
Sie sind ebenfalls als Zubehör ver fügbar, wir
empfehlen Ihnen, Sie von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt anbringen zu
lassen.
Beim Waschen Ihres Fahrzeugs halten Sie das
Ende der Hochdruckwasserlanze mehr als
30 Zentimeter von den Aufklebern entfernt.Es wird dringend davon abgeraten, Ihr
Auto in einer Hochdruck-Waschanlage
reinigen zu lassen.
Scheinwerfer und Leuchten
Die Scheinwer fer sind mit
Polycarbonatscheiben ausgestattet, die mit
einem Schutzlack überzogen sind.
Reinigen Sie sie nicht mit trockenen oder
Scheuertüchern oder Reinigungs- bzw.
Lösungsmitteln.
Ver wenden Sie einen Schwamm und
Seifenwasser.
Die Ver wendung eines Hochdruckreinigers für
das Waschen der Scheinwerfer, die Leuchten
und ihre Umrahmung kann die Beschädigung
des Lacks und der Fugen verursachen.
Beachten Sie beim Waschen die Druck- und
Abstandsempfehlungen.
Reinigen Sie hartnäckigen Schmutz vorher per
Hand mit einem Schwamm und lauwarmem
Seifenwasser.
Die allgemeinen Empfehlungen zur Pflege Ihres Fahrzeugs werden im Service-/Garantieheft
beschrieben.
Leder
Leder ist ein Naturprodukt. Eine angemessene
und regelmäßige Pflege ist zur Erhaltung der
Schönheit des Leders unerlässlich.
Lesen Sie das Service-/Garantieheft Ihres
Fahrzeuges aufmerksam durch, um sich über
alle besonderen Vorsichtsmaßnahmen zu
informieren.
Page 237 of 418

235
DS5_de_Chap08_info-pratiques_ed01-2015

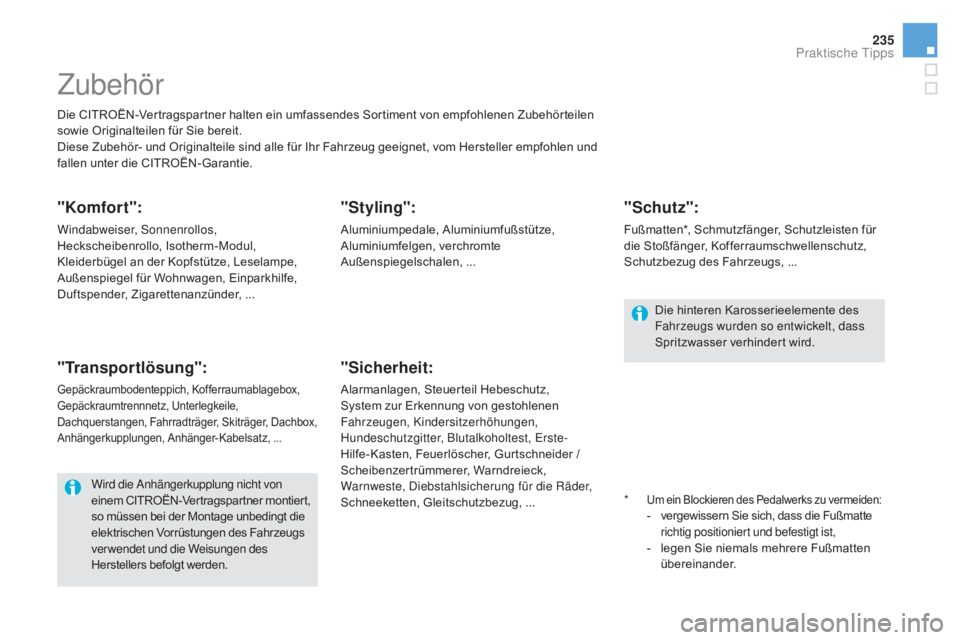

Zubehör
Die CITROËN-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen
sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und
fallen unter die CITROËN-Garantie.
"Komfort":
Windabweiser, Sonnenrollos,
Heckscheibenrollo, Isotherm-Modul,
Kleiderbügel an der Kopfstütze, Leselampe,
Außenspiegel für Wohnwagen, Einparkhilfe,
Duftspender, Zigarettenanzünder, ...
"Transportlösung":
Gepäckraumbodenteppich, Kofferraumablagebox,
Gepäckraumtrennnetz, Unterlegkeile,
Dachquerstangen, Fahrradträger, Skiträger, Dachbox,
Anhängerkupplungen, Anhänger-Kabelsatz, ...
"Styling":
Aluminiumpedale, Aluminiumfußstütze,
Aluminiumfelgen, verchromte
Außenspiegelschalen, ...*
Um ein Blockieren des Pedalwerks zu vermeiden:- vergewissern Sie sich, dass die Fußmatte richtig positioniert und befestigt ist,
-
l
egen Sie niemals mehrere Fußmatten
übereinander.
"Sicherheit:
Alarmanlagen, Steuerteil Hebeschutz,
System zur Erkennung von gestohlenen
Fahrzeugen, Kindersitzerhöhungen,
Hundeschutzgitter, Blutalkoholtest, Erste-
Hilfe-Kasten, Feuerlöscher, Gurtschneider
/
Scheibenzertrümmerer, Warndreieck,
Warnweste, Diebstahlsicherung für die Räder,
Schneeketten, Gleitschutzbezug, ...
"Schutz":
Fußmatten*, Schmutzfänger, Schutzleisten für
die Stoßfänger, Kofferraumschwellenschutz,
Schutzbezug des Fahrzeugs, ...
Wird die Anhängerkupplung nicht von
einem CITROËN-Vertragspartner montiert,
so müssen bei der Montage unbedingt die
elektrischen Vorrüstungen des Fahrzeugs
verwendet und die Weisungen des
Herstellers befolgt werden. Die hinteren Karosserieelemente des
Fahrzeugs wurden so entwickelt, dass
Spritzwasser verhindert wird.
praktische Tipps
Page 238 of 418

DS5_de_Chap08_info-pratiques_ed01-2015

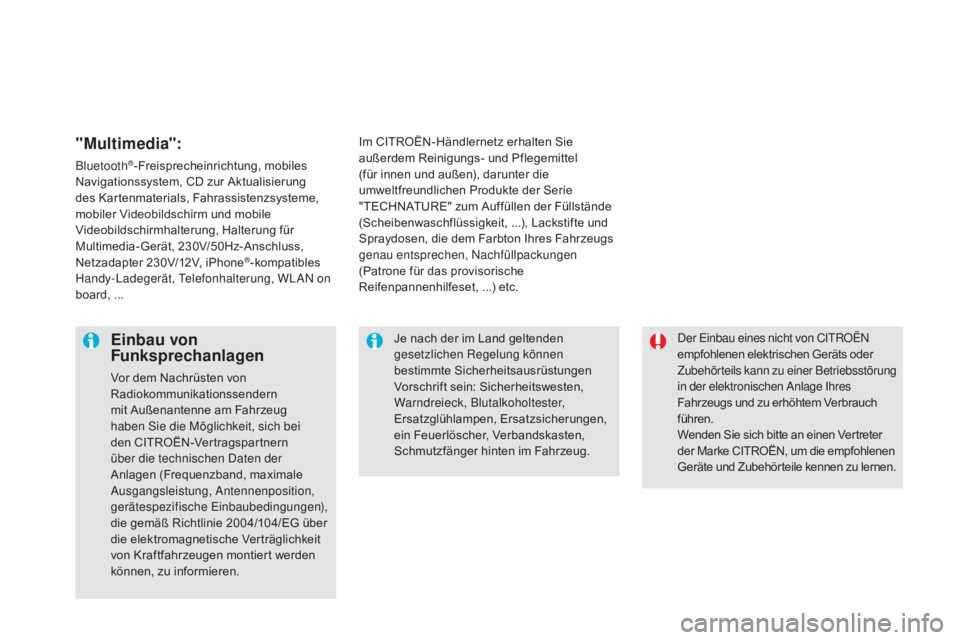

Der Einbau eines nicht von CITROËN
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Verbrauch
führen.
Wenden Sie sich bitte an einen Vertreter
der Marke CITROËN, um die empfohlenen
Geräte und Zubehörteile kennen zu lernen.Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern
mit Außenantenne am Fahrzeug
haben Sie die Möglichkeit, sich bei
den CITROËN-Vertragspartnern
über die technischen Daten der
Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifische Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG über
die elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.Je nach der im Land geltenden
gesetzlichen Regelung können
bestimmte Sicherheitsausrüstungen
Vorschrift sein: Sicherheitswesten,
Warndreieck, Blutalkoholtester,
Ersatzglühlampen, Ersatzsicherungen,
ein Feuerlöscher, Verbandskasten,
Schmutzfänger hinten im Fahrzeug.
Im CITROËN-Händlernetz erhalten Sie
außerdem Reinigungs- und Pflegemittel
(für innen und außen), darunter die
umweltfreundlichen Produkte der Serie
"TECHNATURE" zum Auffüllen der Füllstände
(Scheibenwaschflüssigkeit, ...), Lackstifte und
Spraydosen, die dem Farbton Ihres Fahrzeugs
genau entsprechen, Nachfüllpackungen
(Patrone für das provisorische
Reifenpannenhilfeset, ...) etc.
"m
ultimedia":
Bluetooth®-Freisprecheinrichtung, mobiles
Navigationssystem, CD zur Aktualisierung
des Kartenmaterials, Fahrassistenzsysteme,
mobiler Videobildschirm und mobile
Videobildschirmhalterung, Halterung für
Multimedia-Gerät, 230V/50Hz-Anschluss,
Netzadapter 230V/12V, iPhone
®-kompatibles
Handy-Ladegerät, Telefonhalterung, WLAN on
board, ...
Page 239 of 418

237
DS5_de_Chap08_info-pratiques_ed01-2015
praktische Tipps
Page 240 of 418

DS5_de_Chap09_verifications_ed01-2015
Kontrollen
