Arranque-paragem do motor
F Insira a chave electrónica no leitor.
F P ressione o pedal do travão para os
veículos com caixa automática ou pilotada
ou desembraie a fundo para os veículos
com caixa manual.
Arranque com a chave
electrónica Arranque com o sistema
"Acesso e arranque mãos
livres"
Se uma das condições de arranque
não for aplicada, é visualizada uma
mensagem de lembrança no quadro de
bordo. Em certos casos, é necessário
manobrar o volante premindo o
botão "START/STOP" para ajudar ao
desbloqueio da coluna de direcção, é
avisado por uma mensagem.
Com caixa manual
, coloque a alavanca de velocidades em ponto morto.
Com caixa de velocidades pilotada , coloque a alavanca de velocidades em N .
Com caixa de velocidades automática , coloque a alavanca de velocidades em P ou N .
Para os veículos
d
i
esel,
com temperaturas negativas,
o arranque só será efectuado
após a extinção do avisador de pré-
aquecimento.
Se este avisador se acender após
pressionar "START/STOP", deverá
manter o pedal de travão ou de
embraiagem pressionado até o
avisador se apagar e não deve
pressionar "START/STOP" novamente
até ao arranque completo do motor.
F

C

om a chave electrónica no interior do
veículo (não é necessário inseri-la no
leitor), pressione o pedal de travão para
os veículos de caixa automática ou caixa
pilotada ou desembraie a fundo para os
veículos de caixa manual.
F

P

rima o botão " START/STOP ".
É e

fectuado o arranque do
motor (ver aviso apresentado em
seguida para os veículos Diesel). F

P

ressione o botão " S TA R T/
STOP ".
É e

fectuado o arranque do
motor (ver aviso apresentado em
seguida para os veículos Diesel) .A presença do "Acesso e arranque
mãos livres" é imperativa na zona de
reconhecimento.
Por motivos de segurança, não
saia dessa zona com o veículo em
funcionamento.
Condução

DS5_pt_Chap04_conduite_ed01-2015
Paragem com a chave
electrónica
F Imobilize o veículo.
Esquecimento da chave
Em caso de esquecimento da chave
electrónica no leitor, uma mensagem
alerta-o ao abrir a porta do condutor.
Paragem com o sistema
"Acesso e arranque mãos
livres"
F Imobilize o veículo.Se o veículo não estiver imobilizado, o
motor não se desliga.
Ligar a ignição
(sem arranque do motor)
F Com a chave electrónica no interior do veículo, pressione o
botão " START/STOP ".
O m

otor desliga-se e a coluna de
direcção é bloqueada.
F

P
rima o botão "
START/STOP ".
O m
otor desliga-se e a coluna de
direcção é bloqueada.
Protecção anti-roubo
Antiarranque electrónico
As chaves possuem um chip electrónico que
possui um código secreto. Ao ligar a ignição,
este código deve ser reconhecido para que o
arranque seja possível.
Este antiarranque electrónico bloqueia o
sistema de controlo do motor, alguns instantes
após o desligar da ignição e impede o arranque
do motor por intrusão.
No caso de problema de funcionamento é
advertido através de uma mensagem no ecrã
do quadro de bordo.
Nesse caso, não é possível efectuar o
arranque do veículo; consulte rapidamente a
rede CITROËN.
Com a chave electrónica no leitor ou com a
chave do Acesso e arranque mãos livres no
interior do veículo; a pressão no botão "START/
STO P ", sem nenhuma acção nos pedais,

permite ligar a ignição.
F

R

etire a chave electrónica do leitor. F

P

rima o botão "START/STOP",
o quadro de bordo acende-se
mas não é possível efectuar o
arranque do motor.
F

P

rima novamente o botão, para
desligar a ignição e permitir o
trancamento do veículo.
Com a ignição ligada, o sistema passa para o
modo de economia de energia a partir do momento
em que for necessário para a manutenção de um
determinado nível de carga da bateria.
Quando se desliga o motor perde-se a
assistência à travagem.

101
DS5_pt_Chap04_conduite_ed01-2015
Arranque de emergência com
o sistema "Acesso e arranque
mãos livres"
Quando a chave electrónica se encontrar na
zona definida e não for possível efectuar o
arranque do seu veículo após uma pressão do
botão "START/STOP":
F
I
ntroduza a chave electrónica no leitor.
F

P
rima o pedal de travão para os veículos
com caixa automática ou pilotada ou
desembraie a fundo para os veículos de
caixa manual.
F

P
rima o botão "START/STOP".
É e

fectuado o arranque do motor. Apenas em caso de emergência, o motor pode
ser desligado sem condições. Para tal, prima
durante três segundos o botão "START/STOP".
Neste caso, a coluna de direcção bloqueia-se
quando o veículo se imobilizar.
Se a chave electrónica não se encontrar na zona de
reconhecimento quando o veículo se encontrar em movimento
ou quando solicitar a paragem do motor (posteriormente),
aparece uma mensagem no quadro de bordo.
Paragem de emergência
Chave electrónica não
reconhecida com o sistema
"Acesso e arranque mãos livres"
F Prima durante três segundos o botão
"START/STOP" se pretender forçar a
paragem do motor (atenção, o rearranque
não será possível sem a chave).
Condução

DS5_pt_Chap04_conduite_ed01-2015
Em caso de muito frio ou de
reboque
Nestas condições, é aconselhável que
não engrene o travão de estacionamento.
Para tal, com a ignição ligada, desengrene
manualmente o travão de estacionamento
e, em seguida, antes de desligar a ignição:
F
C
aixa de velocidades manual:
engrene a primeira velocidade ou a
marcha-atrás.
F

C
aixa de velocidades pilotada :
seleccione a posição A ou R .
F

C
aixa de velocidades
automática: seleccione a
posição
P ou R.

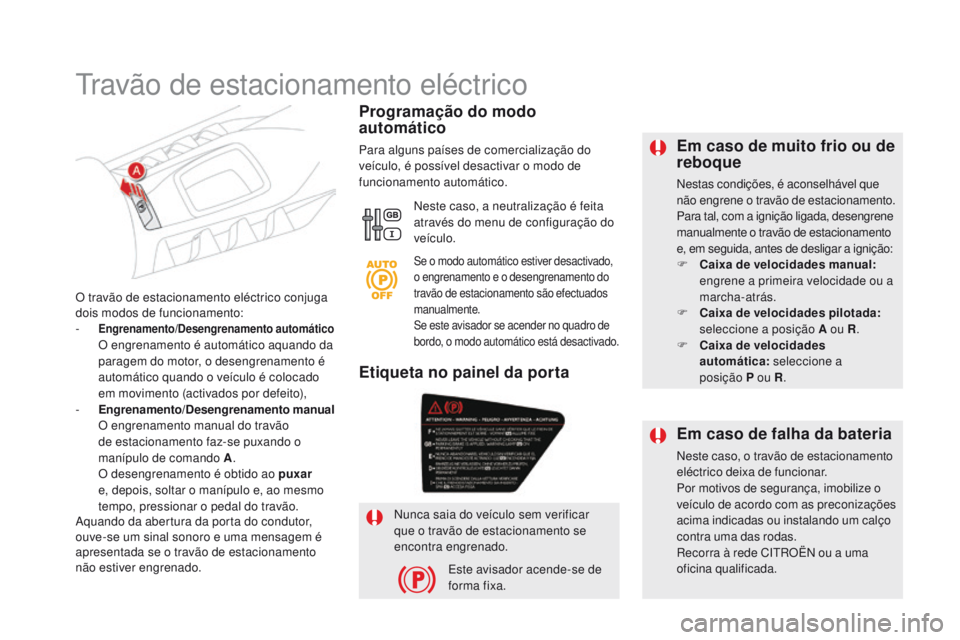

O travão de estacionamento eléctrico conjuga
dois modos de funcionamento:
-

Engrenamento/de sengrenamento automático O
engrenamento é automático aquando da
paragem do motor, o desengrenamento é
automático quando o veículo é colocado
em movimento (activados por defeito),
-

Engrenamento/de sengrenamento manual O
engrenamento manual do travão
de estacionamento faz-se puxando o
manípulo de comando A .
O

desengrenamento é obtido ao puxar
e, depois, soltar o manípulo e, ao mesmo
tempo, pressionar o pedal do travão.
Aquando da abertura da porta do condutor,
ouve-se um sinal sonoro e uma mensagem é
apresentada se o travão de estacionamento
não estiver engrenado.
Programação do modo
automático
Para alguns países de comercialização do
veículo, é possível desactivar o modo de
funcionamento automático.
Neste caso, a neutralização é feita
através do menu de configuração do
veículo.
Travão de estacionamento eléctrico
Se o modo automático estiver desactivado,
o engrenamento e o desengrenamento do
travão de estacionamento são efectuados
manualmente.
Se este avisador se acender no quadro de
bordo, o modo automático está desactivado.
Nunca saia do veículo sem verificar
que o travão de estacionamento se
encontra engrenado.Este avisador acende-se de
forma fixa.
Etiqueta no painel da porta
Em caso de falha da bateria
Neste caso, o travão de estacionamento
eléctrico deixa de funcionar.
Por motivos de segurança, imobilize o
veículo de acordo com as preconizações
acima indicadas ou instalando um calço
contra uma das rodas.
Recorra à rede CITROËN ou a uma
oficina qualificada.

103
DS5_pt_Chap04_conduite_ed01-2015
Com a ignição ligada ou com o motor em
funcionamento, para desengrenar o travão
de estacionamento, pressione o pedal do
travão , puxe e depois solte o manípulo A .
O desengrenamento completo do travão de
estacionamento é assinalado:
desengrenamento manual
- pela extinção do avisador de
travagem e do avisador P no
manípulo A,
- pela apresentação da mensagem "Travão
de estacionamento desengrenado".
Se utilizar o manípulo A , sem pressionar o
pedal de travão, o travão de estacionamento
não é desengrenado e uma mensagem
aparece no quadro de bordo.
Antes de sair do veículo, verifique se os
avisadores do travão de estacionamento
se encontram acesos de forma fixa no
quadro de bordo e no manípulo A
.

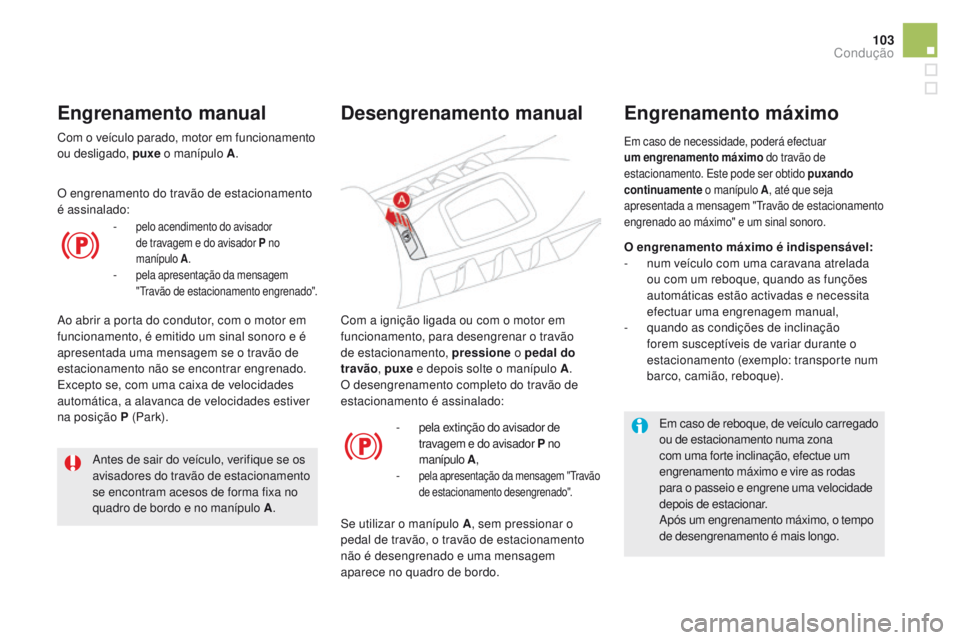

Com o veículo parado, motor em funcionamento
ou desligado, puxe


o manípulo A
.
Engrenamento manual
O engrenamento do travão de estacionamento
é assinalado:
-
pelo acendimento do avisador de travagem e do avisador P no
manípulo
A

.
- pela apresentação da mensagem "Travão de estacionamento engrenado".
Ao abrir a porta do condutor, com o motor em
funcionamento, é emitido um sinal sonoro e é
apresentada uma mensagem se o travão de
estacionamento não se encontrar engrenado.
Excepto se, com uma caixa de velocidades
automática, a alavanca de velocidades estiver
na posição P (Park). O engrenamento máximo é indispensável:
-

n
um veículo com uma caravana atrelada
ou com um reboque, quando as funções
automáticas estão activadas e necessita
efectuar uma engrenagem manual,
- q uando as condições de inclinação
forem susceptíveis de variar durante o
estacionamento (exemplo: transporte num
barco, camião, reboque).
Em caso de necessidade, poderá efectuar
um engrenamento máximo do travão de
estacionamento. Este pode ser obtido puxando
continuamente


o manípulo A, até que seja
apresentada a mensagem "Travão de estacionamento
engrenado ao máximo" e um sinal sonoro.
Em caso de reboque, de veículo carregado
ou de estacionamento numa zona
com uma forte inclinação, efectue um
engrenamento máximo e vire as rodas
para o passeio e engrene uma velocidade
depois de estacionar.
Após um engrenamento máximo, o tempo
de desengrenamento é mais longo.
Engrenamento máximo
Condução

DS5_pt_Chap04_conduite_ed01-2015
Antes de sair do veículo, verifique que os
avisadores de travão de estacionamento
se encontram acesos de forma fixa no
quadro de bordo e no manípulo A.
Não deixe uma criança sozinha no
interior do veículo, com a ignição ligada,
uma vez que esta poderá desengrenar o
travão de estacionamento.

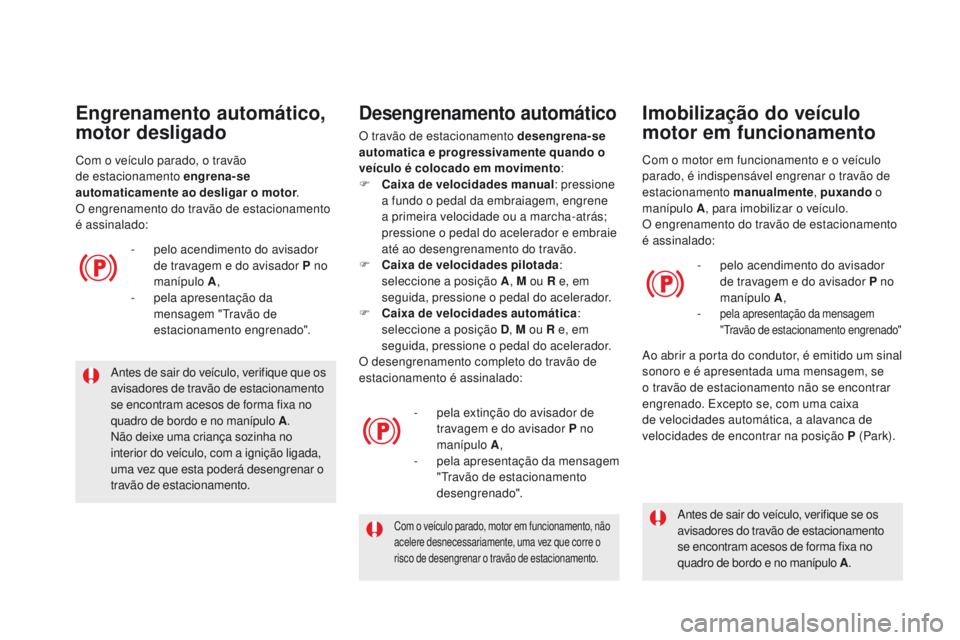

Engrenamento automático,
motor desligado
- pelo acendimento do avisador de travagem e do avisador P no
manípulo A ,
-

p
ela apresentação da
mensagem "Travão de
estacionamento engrenado".
Com o veículo parado, o travão
de estacionamento engrena-se
automaticamente ao desligar o motor
.
O engrenamento do travão de estacionamento
é assinalado:
desengrenamento automático
O travão de estacionamento desengrena-se
automatica e progressivamente quando o
veículo é colocado em movimento :
F

C
aixa de velocidades manual : pressione
a fundo o pedal da embraiagem, engrene
a primeira velocidade ou a marcha-atrás;
pressione o pedal do acelerador e embraie
até ao desengrenamento do travão.
F

C
aixa de velocidades pilotada :
seleccione a posição A , M ou R e, em
seguida, pressione o pedal do acelerador.
F

C
aixa de velocidades automática :
seleccione a posição
d
,
M ou R e, em
seguida, pressione o pedal do acelerador.
O desengrenamento completo do travão de
estacionamento é assinalado:
-

p
ela extinção do avisador de
travagem e do avisador P
no
manípulo A ,
-

p
ela apresentação da mensagem
"Travão de estacionamento
desengrenado".
Com o veículo parado, motor em funcionamento, não
acelere desnecessariamente, uma vez que corre o
risco de desengrenar o travão de estacionamento.Antes de sair do veículo, verifique se os
avisadores do travão de estacionamento
se encontram acesos de forma fixa no
quadro de bordo e no manípulo A .
Com o motor em funcionamento e o veículo
parado, é indispensável engrenar o travão de
estacionamento manualmente
, puxando

o
manípulo A , para imobilizar o veículo.
O engrenamento do travão de estacionamento
é assinalado:
-
p
elo acendimento do avisador
de travagem e do avisador P no
manípulo A ,
-
pela apresentação da mensagem
"Travão de estacionamento engrenado"
Ao abrir a porta do condutor, é emitido um sinal
sonoro e é apresentada uma mensagem, se
o travão de estacionamento não se encontrar
engrenado. Excepto se, com uma caixa
de velocidades automática, a alavanca de
velocidades de encontrar na posição P (Park).
Imobilização do veículo
motor em funcionamento

105
DS5_pt_Chap04_conduite_ed01-2015

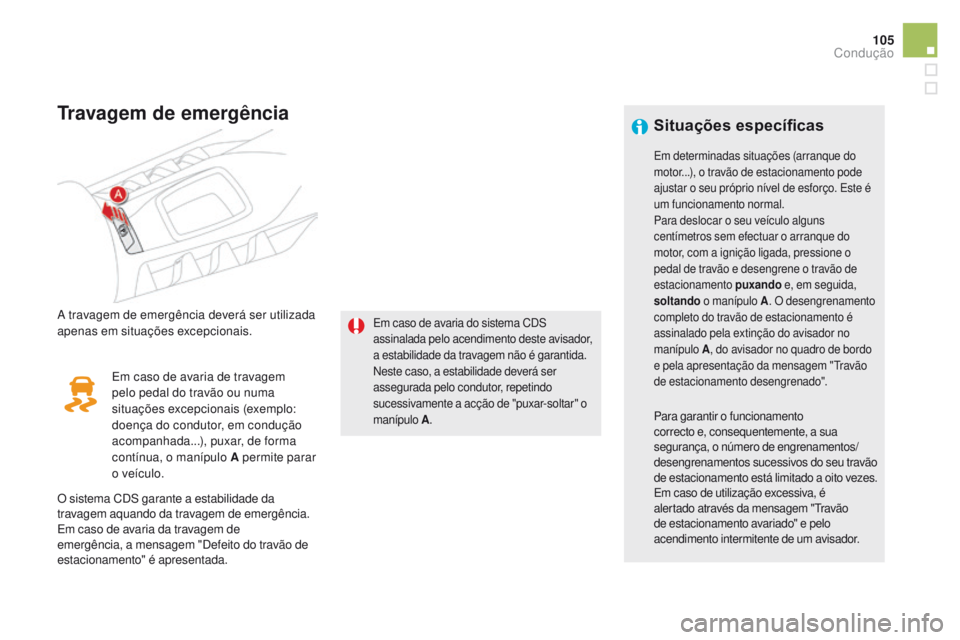

Travagem de emergência
A travagem de emergência deverá ser utilizada
apenas em situações excepcionais.Em caso de avaria do sistema CDS
assinalada pelo acendimento deste avisador,
a estabilidade da travagem não é garantida.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor, repetindo
sucessivamente a acção de "puxar-soltar" o
manípulo A.
Em caso de avaria de travagem
pelo pedal do travão ou numa
situações excepcionais (exemplo:
doença do condutor, em condução
acompanhada...), puxar, de forma
contínua, o manípulo A permite parar
o veículo.
O sistema CDS garante a estabilidade da
travagem aquando da travagem de emergência.
Em caso de avaria da travagem de
emergência, a mensagem "Defeito do travão de
estacionamento" é apresentada.
Situações específicas
Para garantir o funcionamento
correcto e, consequentemente, a sua
segurança, o número de engrenamentos/
desengrenamentos sucessivos do seu travão
de estacionamento está limitado a oito vezes.
Em caso de utilização excessiva, é
alertado através da mensagem "Travão
de estacionamento avariado" e pelo
acendimento intermitente de um avisador.
Em determinadas situações (arranque do
motor...), o travão de estacionamento pode
ajustar o seu próprio nível de esforço. Este é
um funcionamento normal.
Para deslocar o seu veículo alguns
centímetros sem efectuar o arranque do
motor, com a ignição ligada, pressione o
pedal de travão e desengrene o travão de
estacionamento puxando e, em seguida,
soltando o manípulo A . O desengrenamento
completo do travão de estacionamento é
assinalado pela extinção do avisador no
manípulo A, do avisador no quadro de bordo
e pela apresentação da mensagem "Travão
de estacionamento desengrenado".
Condução

DS5_pt_Chap04_conduite_ed01-2015

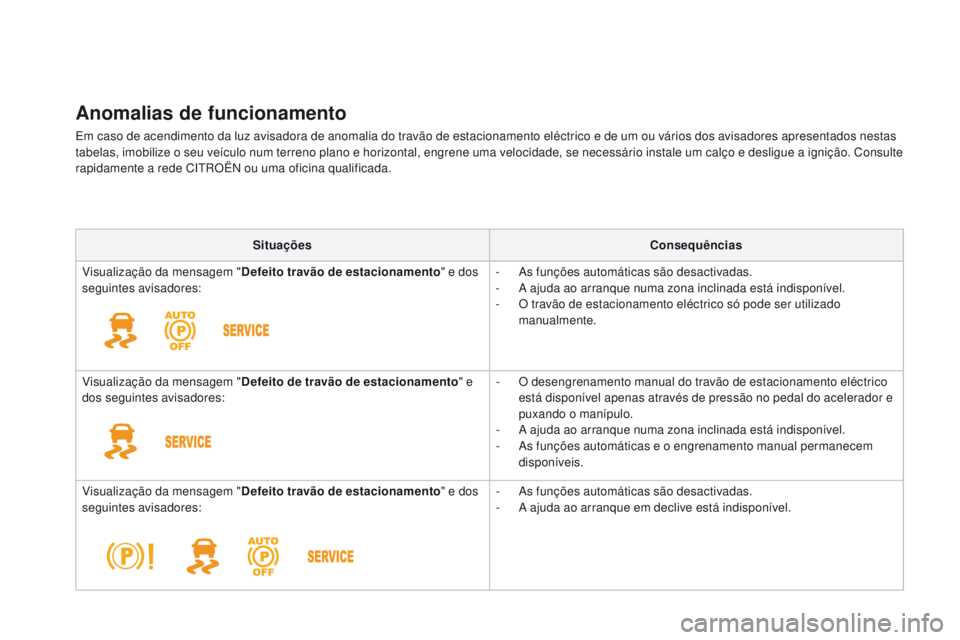

Anomalias de funcionamento
Em caso de acendimento da luz avisadora de anomalia do travão de estacionamento eléctrico e de um ou vários dos avisadores apresentados nestas
tabelas, imobilize o seu veículo num terreno plano e horizontal, engrene uma velocidade, se necessário instale um calço e desligue a ignição. Consulte
rapidamente a rede CITROËN ou uma oficina qualificada.Situações Consequências
Visualização da mensagem "
de

feito travão de estacionamento " e dos
seguintes avisadores: -
A

s funções automáticas são desactivadas.
-
A

ajuda ao arranque numa zona inclinada está indisponível.
-

O t
ravão de estacionamento eléctrico só pode ser utilizado
manualmente.
Visualização da mensagem "
de

feito de travão de estacionamento " e
dos seguintes avisadores: -

O d
esengrenamento manual do travão de estacionamento eléctrico
está disponível apenas através de pressão no pedal do acelerador e
puxando o manípulo.
-
A

ajuda ao arranque numa zona inclinada está indisponível.
-

A
s funções automáticas e o engrenamento manual permanecem
disponíveis.
Visualização da mensagem "
de

feito travão de estacionamento " e dos
seguintes avisadores: -
A

s funções automáticas são desactivadas.
-

A a
juda ao arranque em declive está indisponível.

107
DS5_pt_Chap04_conduite_ed01-2015

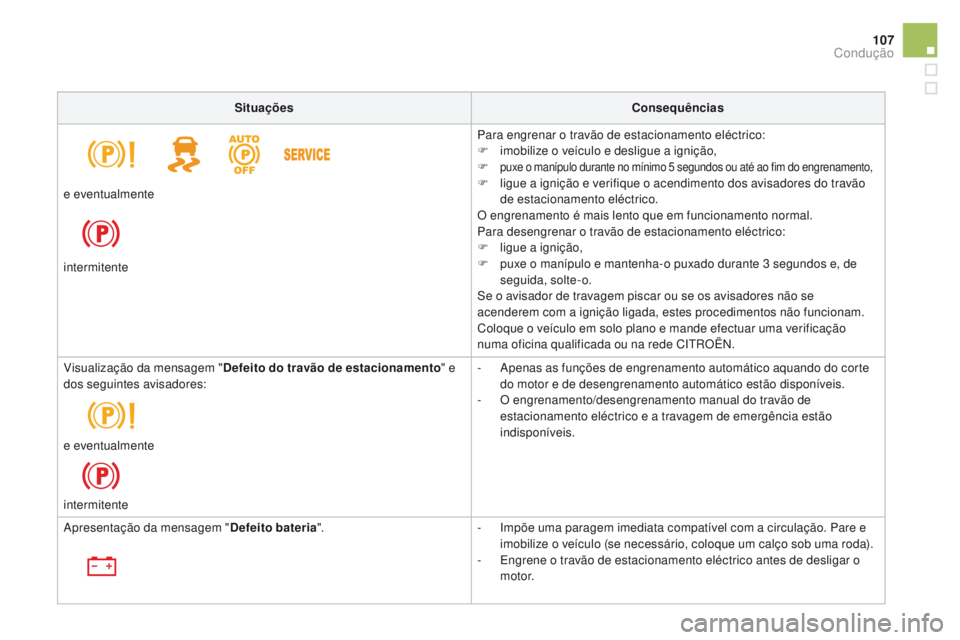

SituaçõesConsequências
Para engrenar o travão de estacionamento eléctrico:
F

i
mobilize o veículo e desligue a ignição,
F

puxe o manípulo durante no mínimo 5 segundos ou até ao fim do engrenamento,F ligue a ignição e verifique o acendimento dos avisadores do travão de estacionamento eléctrico.
O engrenamento é mais lento que em funcionamento normal.
Para desengrenar o travão de estacionamento eléctrico:
F

l
igue a ignição,
F

p
uxe o manípulo e mantenha-o puxado durante 3 segundos e, de
seguida, solte-o.
Se o avisador de travagem piscar ou se os avisadores não se
acenderem com a ignição ligada, estes procedimentos não funcionam.
Coloque o veículo em solo plano e mande efectuar uma verificação
numa oficina qualificada ou na rede CITROËN.
e eventualmente
intermitente
Visualização da mensagem "
de

feito do travão de estacionamento " e
dos seguintes avisadores: -

A
penas as funções de engrenamento automático aquando do corte
do motor e de desengrenamento automático estão disponíveis.
-
O

engrenamento/desengrenamento manual do travão de
estacionamento eléctrico e a travagem de emergência estão
indisponíveis.
e eventualmente
intermitente
Apresentação da mensagem "
de

feito bateria ". -

I
mpõe uma paragem imediata compatível com a circulação. Pare e
imobilize o veículo (se necessário, coloque um calço sob uma roda).
-

E
ngrene o travão de estacionamento eléctrico antes de desligar o
motor.
Condução

DS5_pt_Chap04_conduite_ed01-2015

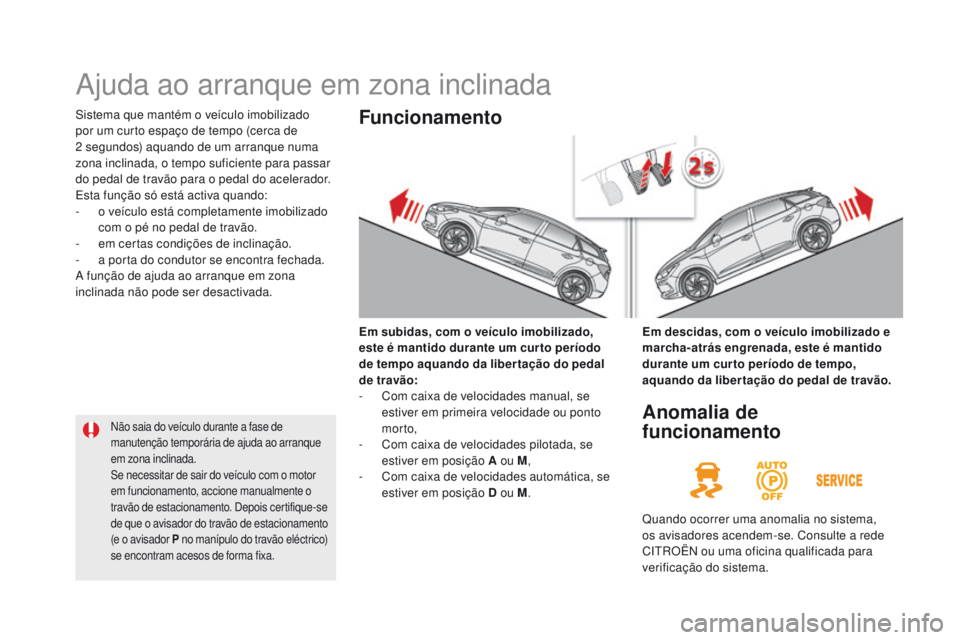

Ajuda ao arranque em zona inclinada
Sistema que mantém o veículo imobilizado
por um curto espaço de tempo (cerca de
2 segundos) aquando de um arranque numa
zona inclinada, o tempo suficiente para passar
do pedal de travão para o pedal do acelerador.
Esta função só está activa quando:
-

o v
eículo está completamente imobilizado
com o pé no pedal de travão.
-

e
m certas condições de inclinação.
-

a p
orta do condutor se encontra fechada.
A função de ajuda ao arranque em zona
inclinada não pode ser desactivada.
Em subidas, com o veículo imobilizado,
este é mantido durante um cur to período
de tempo aquando da liber tação do pedal
de travão:
-

C
om caixa de velocidades manual, se
estiver em primeira velocidade ou ponto
morto,
-

C
om caixa de velocidades pilotada, se
estiver em posição A ou M ,
-

C
om caixa de velocidades automática, se
estiver em posição
d ou M.Funcionamento
Em descidas, com o veículo imobilizado e
marcha-atrás engrenada, este é mantido
durante um cur to período de tempo,
aquando da liber tação do pedal de travão.
Não saia do veículo durante a fase de
manutenção temporária de ajuda ao arranque
em zona inclinada.
Se necessitar de sair do veículo com o motor
em funcionamento, accione manualmente o
travão de estacionamento. Depois certifique-se
de que o avisador do travão de estacionamento
(e o avisador P no manípulo do travão eléctrico)
se encontram acesos de forma fixa.Anomalia de
funcionamento
Quando ocorrer uma anomalia no sistema,
os avisadores acendem-se. Consulte a rede
CITROËN ou uma oficina qualificada para
verificação do sistema.
