CITROEN JUMPER 2012 InstruktionsbØger (in Danish)

Udskiftning af et vinduesviskerblad
139
HURTIG HJÆL
P
8

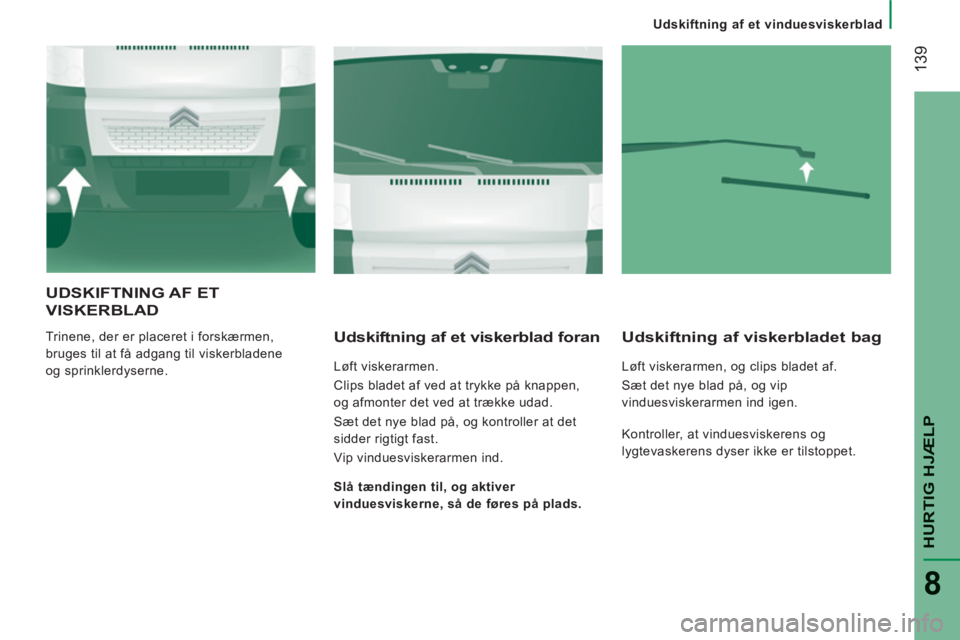

UDSKIFTNING AF ET
VISKERBLAD

Trinene, der er placeret i forskærmen,
bruges til at få adgang til viskerbladene
og sprinklerdyserne.
Udskiftning af et viskerblad foran

Løft viskerarmen.
Clips bladet af ved at trykke på knappen,
og afmonter det ved at trække udad.
Sæt det nye blad på, og kontroller at det
sidder rigtigt fast.
Vip vinduesviskerarmen ind.
Udskiftning af viskerbladet bag

Løft viskerarmen, og clips bladet af.
Sæt det nye blad på, og vip
vinduesviskerarmen ind igen.

Slå tændingen til, og aktiver
vinduesviskerne, så de føres på plads.
Kontroller, at vinduesviskerens og
lygtevaskerens dyser ikke er tilstoppet.

Bugsering af bilen
14
0

BUGSERING AF BILEN

Uden løft af bilen
(på alle fire hjul)

Der skal altid anvendes en slæbestang.
Bagfra

Fastgør slæbestangen til det faste
bugseringsøje under kofangeren.


Forfra

Det løse bugseringsøje ligger i boksen under
passagersædet foran.
Clips dækslet af med et fladt værktøj.
Skru bugseringsøjet helt fast.
Sæt gearvælgeren i frigear. Ellers kan visse
af bremsesystemets dele blive ødelagt og
servovirkningen kan mangle, når motoren
startes igen.
Med løft af bilen (på 2 hjul)

Det anbefales at løfte bilen ved hjælp af et
professionelt løfteværktøj.
Ved bugsering med slukket motor
virker servobremsesystemet og
servostyringen ikke.

9
TEKNISKE SPECIFIKATIONE
R

142
Mål

14
3
9
TEKNISKE SPECIFIKATIONE
R


Mål
DIMENSIONER

Din bil findes med 4 længder (L1..) og 3 højder (H1..). Se tabellerne:







KASSEVOGN







L1
L2
L3
L4






H1
H1
H2
H2
H3
H2
H3

L Udvendig længde
4 963
5 413
5 998
6 363

H Udvendig højde
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Akselafstand
3 000
3 450
4 035

B Overhæng foran

948

C Overhæng bag
1 015
1 380

D Udvendig bredde (uden sidespejle)
2 050

E Sporvidde forhjul

1 810

F Sporvidde baghjul
1 790

G Lastehøjde

535 à 565

I Indvendig gulvlængde
2 670
3 120
3 705
4 070

J Maks. indvendig lasthøjde
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maks. indvendig bredde
1 870

M Indvendig bredde mellem hjulkasser
1 422



Rumindhold (m
3)

8


10


11,5


13


15


15


17

144
Mål






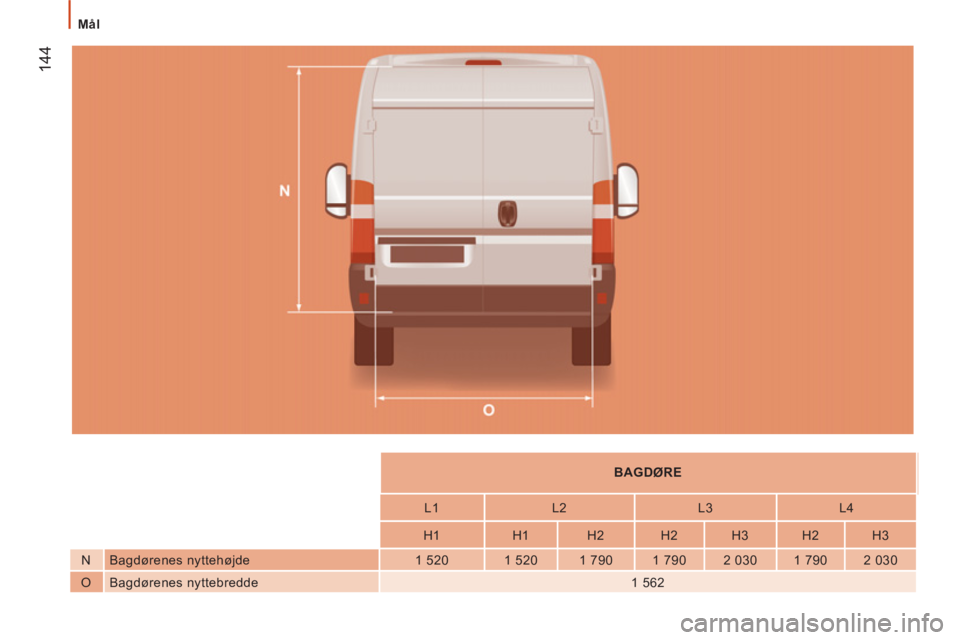

BAGDØRE







L1
L2
L3
L4






H1
H1
H2
H2
H3
H2
H3

N Bagdørenes nyttehøjde
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Bagdørenes nyttebredde
1 562

14
5
9
TEKNISKE SPECIFIKATIONE
R


Mål







SIDEDØR







L1
L2
L3
L4






H1
H1
H2
H2
H3
H2
H3

P Sideskydedørens højde
1 485
1 485
1 755

Q Sideskydedørens bredde
1 075
1 250

14
6
Mål

9
TEKNISKE SPECIFIKATIONE
R


Mål

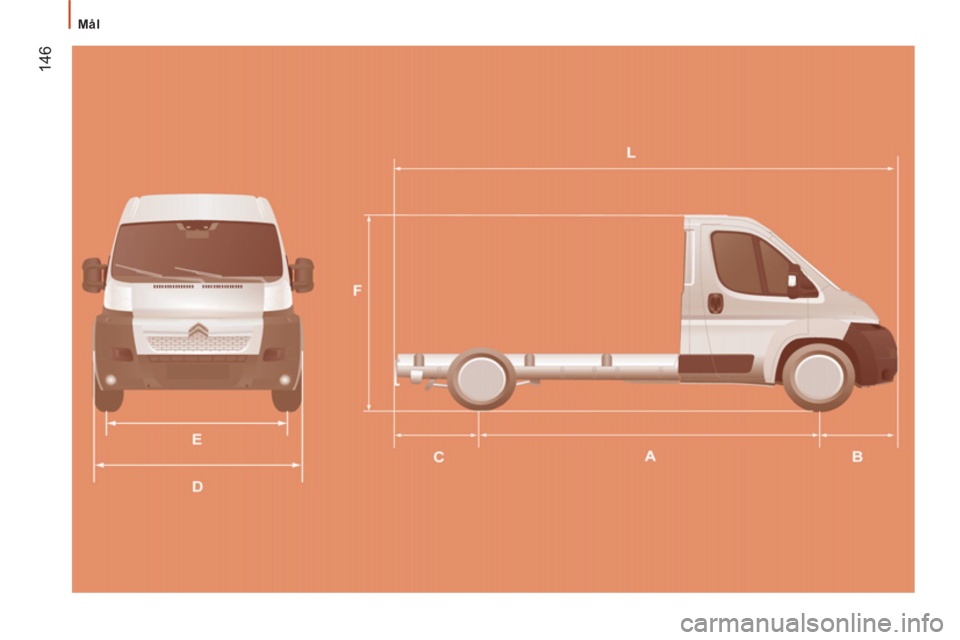

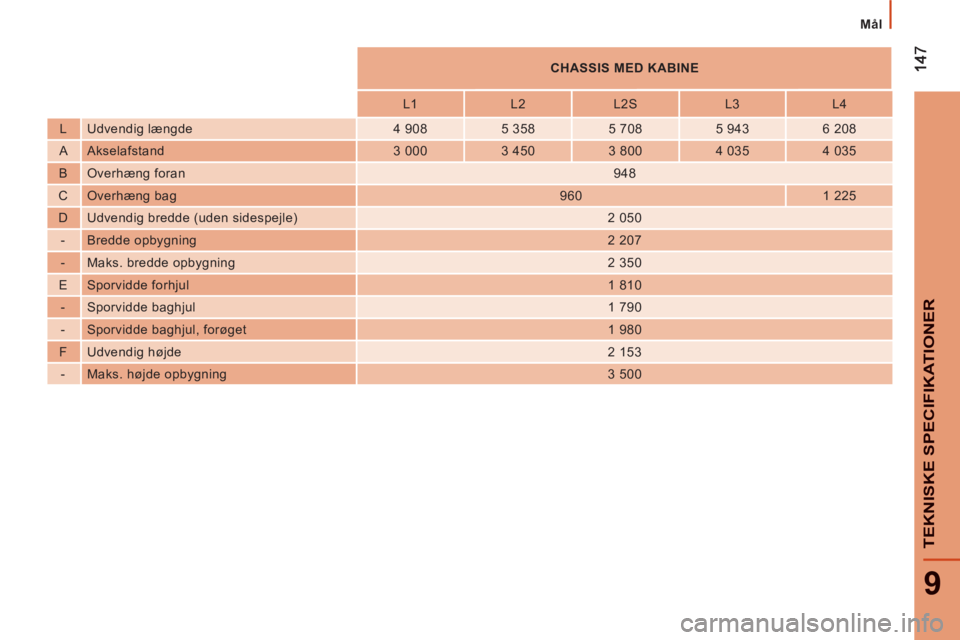

CHASSIS MED KABINE







L1
L2
L2S
L3
L4

L Udvendig længde
4 908
5 358
5 708
5 943
6 208

A Akselafstand
3 000
3 450
3 800
4 035
4 035

B Overhæng foran

948

C Overhæng bag
960
1 225

D Udvendig bredde (uden sidespejle)
2 050

- Bredde opbygning
2 207

- Maks. bredde opbygning
2 350

E Sporvidde forhjul

1 810

- Sporvidde baghjul
1 790

- Sporvidde baghjul, forøget
1 980

F Udvendig højde

2 153

- Maks. højde opbygning
3 500

14
8
Mål



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
