CITROEN JUMPER 2012 Manual do condutor (in Portuguese)

Ventilar
49
3
ERGONOMI
A e CONFORTO

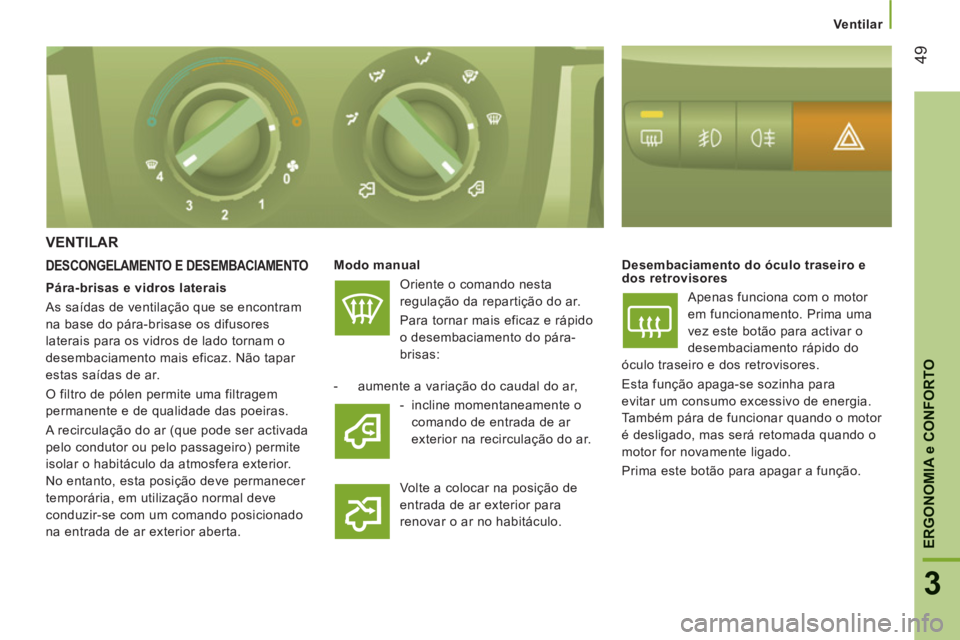

VENTILAR
DESCONGELAMENTO E DESEMBACIAMENTO
Modo manual
Oriente o comando nesta
regulação da repartição do ar.

Para tornar mais eficaz e rápido
o desembaciamento do pára-
brisas:
Desembaciamento do óculo traseiro e
dos retrovisores
Apenas funciona com o motor
em funcionamento. Prima uma
vez este botão para activar o
desembaciamento rápido do
óculo traseiro e dos retrovisores.
Esta função apaga-se sozinha para
evitar um consumo excessivo de energia.
Também pára de funcionar quando o motor
é desligado, mas será retomada quando o
motor for novamente ligado.
Prima este botão para apagar a função.


- aumente a variação do caudal do ar,

- incline momentaneamente o
comando de entrada de ar
exterior na recirculação do ar.
Volte a colocar na posição de
entrada de ar exterior para
renovar o ar no habitáculo.
Pára-brisas e vidros laterais
As saídas de ventilação que se encontram
na base do pára-brisase os difusores
laterais para os vidros de lado tornam o
desembaciamento mais eficaz. Não tapar
estas saídas de ar.
O filtro de pólen permite uma filtragem
permanente e de qualidade das poeiras.
A recirculação do ar (que pode ser activada
pelo condutor ou pelo passageiro) permite
isolar o habitáculo da atmosfera exterior.
No entanto, esta posição deve permanecer
temporária, em utilização normal deve
conduzir-se com um comando posicionado
na entrada de ar exterior aberta.

Ventilar
50

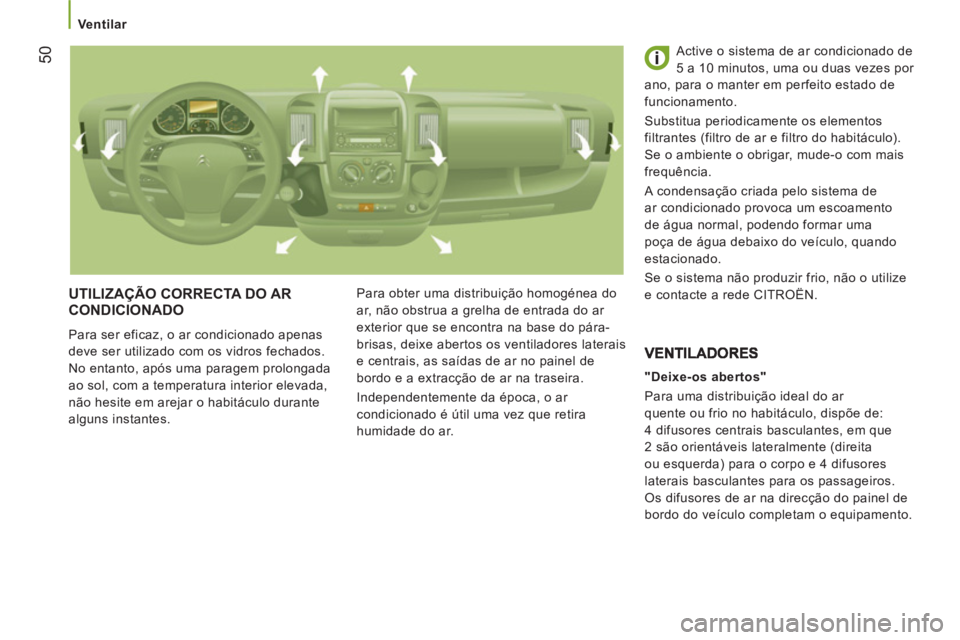

UTILIZAÇÃO CORRECTA DO AR
CONDICIONADO
Para ser eficaz, o ar condicionado apenas
deve ser utilizado com os vidros fechados.
No entanto, após uma paragem prolongada
ao sol, com a temperatura interior elevada,
não hesite em arejar o habitáculo durante
alguns instantes. Para obter uma distribuição homogénea do
ar, não obstrua a grelha de entrada do ar
exterior que se encontra na base do pára-
brisas, deixe abertos os ventiladores laterais
e centrais, as saídas de ar no painel de
bordo e a extracção de ar na traseira.
Independentemente da época, o ar
condicionado é útil uma vez que retira
humidade do ar. Active o sistema de ar condicionado de
5 a 10 minutos, uma ou duas vezes por
ano, para o manter em perfeito estado de
funcionamento.
Substitua periodicamente os elementos
filtrantes (filtro de ar e filtro do habitáculo).
Se o ambiente o obrigar, mude-o com mais
frequência.
A condensação criada pelo sistema de
ar condicionado provoca um escoamento
de água normal, podendo formar uma
poça de água debaixo do veículo, quando
estacionado.
Se o sistema não produzir frio, não o utilize
e contacte a rede CITROËN.

"Deixe-os abertos"
Para uma distribuição ideal do ar
quente ou frio no habitáculo, dispõe de:
4 difusores centrais basculantes, em que
2 são orientáveis lateralmente (direita
ou esquerda) para o corpo e 4 difusores
laterais basculantes para os passageiros.
Os difusores de ar na direcção do painel de
bordo do veículo completam o equipamento.

51
3
ERGONOMI
A e CONFORTO

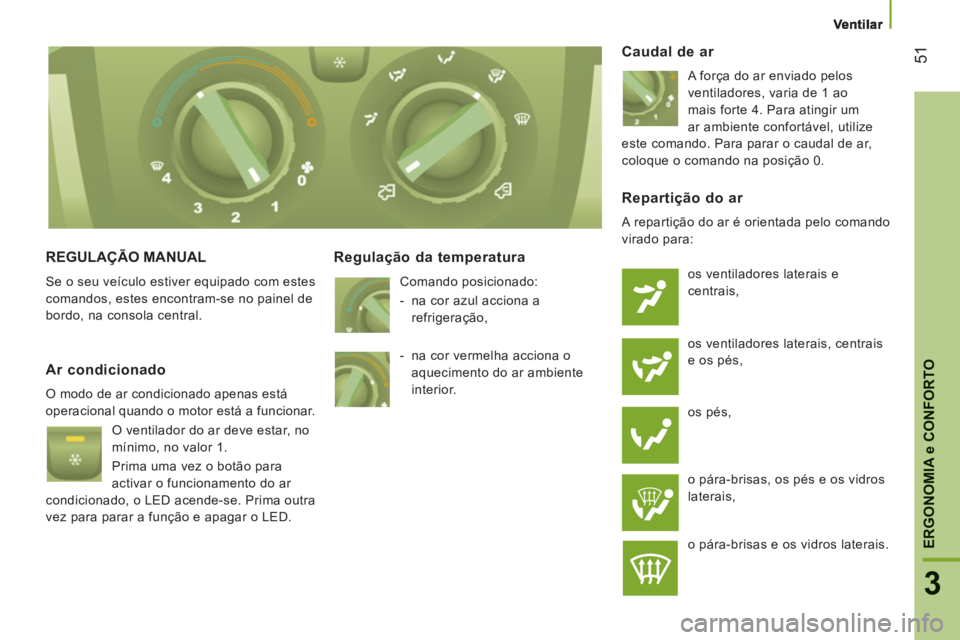

REGULAÇÃO MANUAL
Se o seu veículo estiver equipado com estes
comandos, estes encontram-se no painel de
bordo, na consola central.

Regulação da temperatura

Comando posicionado:


- na cor azul acciona a
refrigeração,
Caudal de ar
A força do ar enviado pelos
ventiladores, varia de 1 ao
mais forte 4. Para atingir um
ar ambiente confortável, utilize
este comando. Para parar o caudal de ar,
coloque o comando na posição 0.
Ar condicionado

O modo de ar condicionado apenas está
operacional quando o motor está a funcionar.
O ventilador do ar deve estar, no
mínimo, no valor 1.
Prima uma vez o botão para
activar o funcionamento do ar
condicionado, o LED acende-se. Prima outra
vez para parar a função e apagar o LED.
Repartição do ar

A repartição do ar é orientada pelo comando
virado para:
os ventiladores laterais e
centrais,
os ventiladores laterais, centrais
e os pés,
os pés,
o pára-brisas, os pés e os vidros
laterais,
o pára-brisas e os vidros laterais.
- na cor vermelha acciona o
aquecimento do ar ambiente
interior.

Ventilar
52

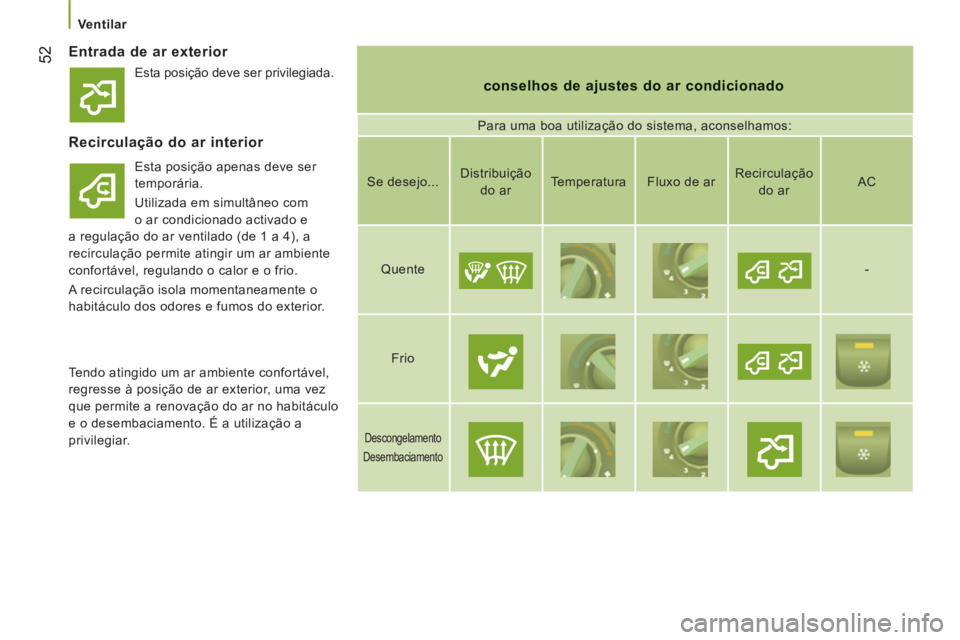

Entrada de ar exterior


conselhos de ajustes do ar condicionado

Para uma boa utilização do sistema, aconselhamos:


Recirculação do ar interior

Esta posição apenas deve ser
temporária.
Utilizada em simultâneo com
o ar condicionado activado e
a regulação do ar ventilado (de 1 a 4), a
recirculação permite atingir um ar ambiente
confortável, regulando o calor e o frio.
A recirculação isola momentaneamente o
habitáculo dos odores e fumos do exterior.
Se desejo...
Distribuição
do ar
Temperatura
Fluxo de ar
Recirculação
do ar


AC

Quente











-

Frio














Descongelamento
Desembaciamento












Tendo atingido um ar ambiente confortável,
regresse à posição de ar exterior, uma vez
que permite a renovação do ar no habitáculo
e o desembaciamento. É a utilização a
privilegiar. Esta posição deve ser privilegiada.

Ventilar
53
3
ERGONOMI
A e CONFORTO
REGULAÇÃO AUTOMÁTICA - MONOZONA
Se o seu veículo estiver equipado com
estes comandos, estes estarão situados
no painel de bordo, na consola central. A
consola distingue-se pelo respectivo ecrã de
controlo.

Modo AUTO

Activação do modo FULL AUTO
:
prima uma vez o comando AUTO
para aceder às funções do sistema,
confi rmadas pela indicação FULL
AUTO
. Este é o modo normal de utilização do
sistema de ar condicionado automático.
Através do botão móvel à volta do comando
AUTO, regule a temperatura de conforto a atingir,
de acordo com uma graduação situada entre:


- HI (High até ≈ 32) e,

- LO (Low até ≈ 16).
O sistema gere a repartição, o caudal e a entrada
de ar, a fi m de garantir o conforto equivalente
à gradução apresentada e a recirculação de ar suficiente no habitáculo.
Não tem de efectuar qualquer outra
operação.
Ecrã de controlo do estado da função de ar
condicionado automático.
Com o motor em funcionamento e o ar
condicionado activado, são apresentados
este símbolo e a mensagem FULL AUTO
.

Os outros componentes são apresentados segundos
as regulações seleccionadas pelo utilizador.
Modo AUTO personalizável
Activação do modo AUTO
,
algumas regulações podem ser
modificadas: a repartição, o
caudal de ar, a refrigeração e a
entrada/recirculação do ar.
O ecrã passa de FULL AUTO
a AUTO
.
Para regressar ao funcionamento
automático, volte a premir este botão. A
indicação na frente do comando passa de
AUTO
a FULL AUTO
.
Se depois das regulações manuais
o sistema não mantiver a graduação
escolhida, fica intermitente e, de seguida,
AUTO
apaga-se. Prima o comando AUTO
para regressar às regulações automáticas.
Paragem da refrigeração

Prima este comando para parar
as funções de refrigeração. O
floco de neve apaga-se no ecrã.
Paragem completa

Prima este comando para parar
o sistema. O LED e o ecrã
apagam-se.

Ventilar
54

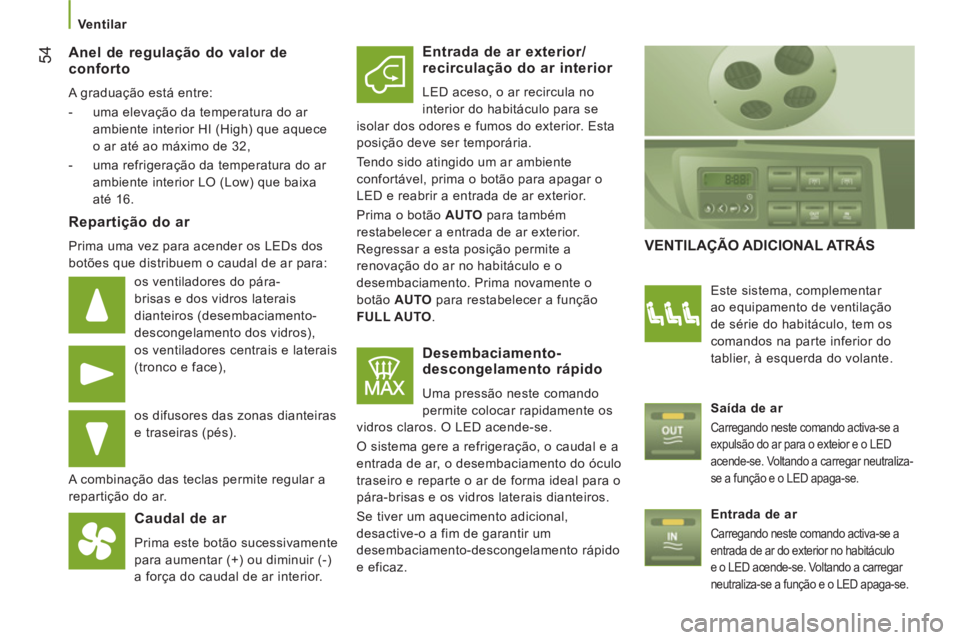

Anel de regulação do valor deconforto

A graduação está entre:


- uma elevação da temperatura do ar
ambiente interior HI (High) que aquece
o ar até ao máximo de 32,

- uma refrigeração da temperatura do ar
ambiente interior LO (Low) que baixa
até 16.



Repartição do ar

Prima uma vez para acender os LEDs dos
botões que distribuem o caudal de ar para:
os ventiladores do pára-
brisas e dos vidros laterais
dianteiros (desembaciamento-
descongelamento dos vidros),
os ventiladores centrais e laterais
(tronco e face),
os difusores das zonas dianteiras
e traseiras (pés).
A combinação das teclas permite regular a
repartição do ar.


Caudal de ar

Prima este botão sucessivamente
para aumentar (+) ou diminuir (-)
a força do caudal de ar interior.
Entrada de ar exterior/recirculação do ar interior

LED aceso, o ar recircula no
interior do habitáculo para se
isolar dos odores e fumos do exterior. Esta
posição deve ser temporária.
Tendo sido atingido um ar ambiente
confortável, prima o botão para apagar o
LED e reabrir a entrada de ar exterior.
Prima o botão AUTO
para também
restabelecer a entrada de ar exterior.
Regressar a esta posição permite a
renovação do ar no habitáculo e o
desembaciamento. Prima novamente o
botão AUTO
para restabelecer a função
FULL AUTO
.
Desembaciamento-descongelamento rápido

Uma pressão neste comando
permite colocar rapidamente os
vidros claros. O LED acende-se.
O sistema gere a refrigeração, o caudal e a
entrada de ar, o desembaciamento do óculo
traseiro e reparte o ar de forma ideal para o
pára-brisas e os vidros laterais dianteiros.
Se tiver um aquecimento adicional,
desactive-o a fim de garantir um
desembaciamento-descongelamento rápido
e eficaz.
VENTILAÇÃO ADICIONAL ATRÁS


Este sistema, complementar
ao equipamento de ventilação
de série do habitáculo, tem os
comandos na parte inferior do
tablier, à esquerda do volante.

Saída de ar

Carregando neste comando activa-se a
expulsão do ar para o exteior e o LED
acende-se. Voltando a carregar neutraliza-
se a função e o LED apaga-se.


Entrada de ar

Carregando neste comando activa-se a
entrada de ar do exterior no habitáculo
e o LED acende-se. Voltando a carregar
neutraliza-se a função e o LED apaga-se.

Ventilar
55
3
ERGONOMI
A e CONFORTO

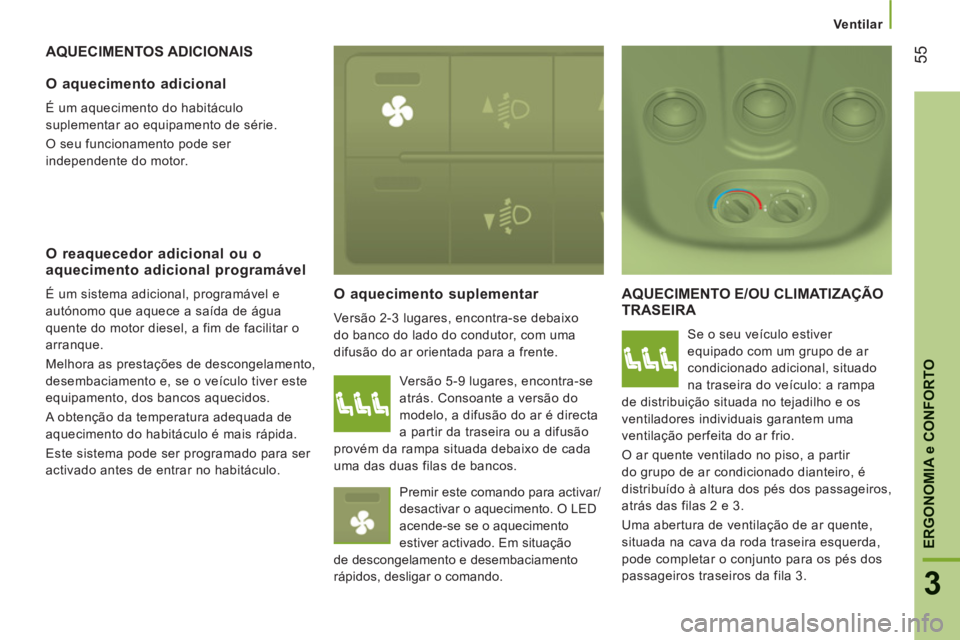

AQUECIMENTOS ADICIONAIS

O aquecimento suplementa
r

Versão 2-3 lugares, encontra-se debaixo
do banco do lado do condutor, com uma
difusão do ar orientada para a frente.
AQUECIMENTO E/OU CLIMATIZAÇÃO TRASEIRA
Se o seu veículo estiver
equipado com um grupo de ar
condicionado adicional, situado
na traseira do veículo: a rampa
de distribuição situada no tejadilho e os
ventiladores individuais garantem uma
ventilação perfeita do ar frio.
O ar quente ventilado no piso, a partir
do grupo de ar condicionado dianteiro, é
distribuído à altura dos pés dos passageiros,
atrás das filas 2 e 3.
Uma abertura de ventilação de ar quente,
situada na cava da roda traseira esquerda,
pode completar o conjunto para os pés dos
passageiros traseiros da fila 3.
O aquecimento adicional
É um aquecimento do habitáculo
suplementar ao equipamento de série.
O seu funcionamento pode ser
independente do motor.
O reaquecedor adicional ou oaquecimento adicional programável

É um sistema adicional, programável e
autónomo que aquece a saída de água
quente do motor diesel, a fim de facilitar o
arranque.
Melhora as prestações de descongelamento,
desembaciamento e, se o veículo tiver este
equipamento, dos bancos aquecidos.
A obtenção da temperatura adequada de
aquecimento do habitáculo é mais rápida.
Este sistema pode ser programado para ser
activado antes de entrar no habitáculo. Versão 5-9 lugares, encontra-se
atrás. Consoante a versão do
modelo, a difusão do ar é directa
a partir da traseira ou a difusão
provém da rampa situada debaixo de cada
uma das duas filas de bancos.
Premir este comando para activar/
desactivar o aquecimento. O LED
acende-se se o aquecimento
estiver activado. Em situação
de descongelamento e desembaciamento
rápidos, desligar o comando.

Ventilar
56

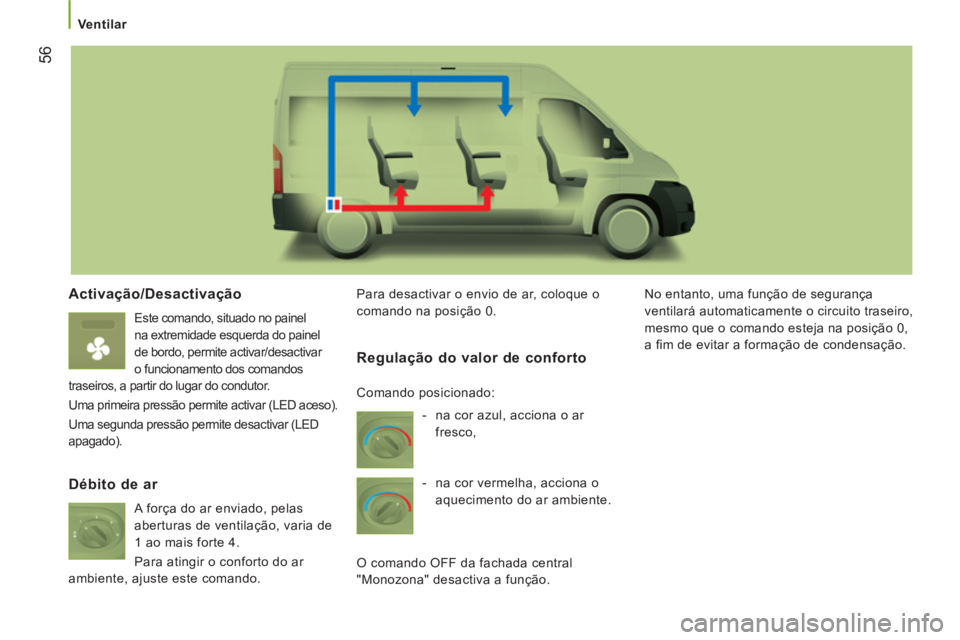

Activação/Desactivação

Este comando, situado no painel
na extremidade esquerda do painel
de bordo, permite activar/desactivar
o funcionamento dos comandos
traseiros, a partir do lugar do condutor.
Uma primeira pressão permite activar (LED aceso).
Uma segunda pressão permite desactivar (LED
apagado).

Para desactivar o envio de ar, coloque o
comando na posição 0. No entanto, uma função de segurança
ventilará automaticamente o circuito traseiro,
mesmo que o comando esteja na posição 0,
a fi m de evitar a formação de condensação.


Débito de ar

A força do ar enviado, pelas
aberturas de ventilação, varia de
1 ao mais forte 4.
Para atingir o conforto do ar
ambiente, ajuste este comando.
Regulação do valor de conforto


- na cor azul, acciona o ar
fresco,

- na cor vermelha, acciona o
aquecimento do ar ambiente.
O comando OFF da fachada central
"Monozona" desactiva a função. Comando posicionado:

Ventilar
57
3
ERGONOMI

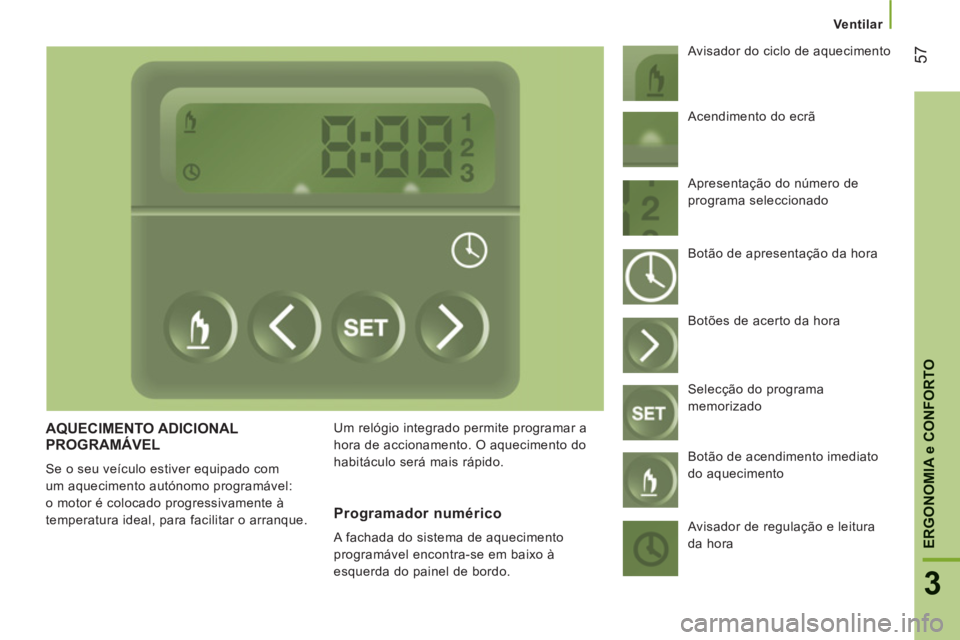

A e CONFORTOAQUECIMENTO ADICIONALPROGRAMÁVEL
Se o seu veículo estiver equipado com
um aquecimento autónomo programável:
o motor é colocado progressivamente à
temperatura ideal, para facilitar o arranque. Um relógio integrado permite programar a
hora de accionamento. O aquecimento do
habitáculo será mais rápido. Avisador do ciclo de aquecimento


Programador numérico

A fachada do sistema de aquecimento
programável encontra-se em baixo à
esquerda do painel de bordo. Acendimento do ecrã
Apresentação do número de
programa seleccionado
Botão de apresentação da hora
Botões de acerto da hora
Selecção do programa
memorizado
Botão de acendimento imediato
do aquecimento
Avisador de regulação e leitura
da hora

Ventilar
58

Acertar a hora do relógio interno

Acerte o relógio antes de programar o
accionamento temporizado do aquecimento.
Activação imediata do aquecimento
Antes de acender o aquecimento, verifi que se:


- o manípulo de regulação da temperatura
está na posição "Ar quente" (vermelho).

- o manípulo de regulação do caudal de
ar está na posição 2.
Este símbolo ou hora precedente
memorizada e o número (ex. 1)
correspondente à pré-selecção seleccionada
são apresentados durante dez segundos.
Observação: se pretender seleccionar as
outras horas memorizadas, prima várias
vezes o botão SET antes do fim dos
dez segundos . Prima este botão.
O ecrã e o avisador associado
acendem-se.
No espaço de dez segundos, prima estes
dois botões até acertar a hora exacta.
Prima ">" para aumentar as
horas ou "<" para diminuir.
Mantendo premido o botão, os
valores são percorridos mais
rapidamente.


Leitura da hora

Prima este botão.
Este avisador acende-se, a hora
é apresentada durante cerca de
dez segundos. Prima este botão.
O ecrã e o avisador do ciclo
de aquecimento acendem-se e
permanecem acesos durante
todo o funcionamento.
Activação do aquecimentoprogramado

O acendimento pode ser programado
entre um minuto e vinte e quatro horas de
antecedência.
Pode memorizar até três horas diferentes
de activação, mas programar apenas uma
única activação.
Observação: se pretender efectuar uma
activação diária a uma hora fixa, basta
reprogramar a hora memorizada todos os
dias .
Prima este botão para aumentar
a luminosidade do ecrã. No espaço dos dez segundos,
accione estes dois botões de
regulação para seleccionar a
hora de activação pretendida.
A selecção da memorização é
confirmada pelo desaparecimento
da hora de activação, a
apresentação do número da pré-
selecção (ex. 1) e o escurecimento do ecrã.
