CITROEN JUMPER 2012 Manual do condutor (in Portuguese)

69
ERGONOMI
A e CONFORTO
3

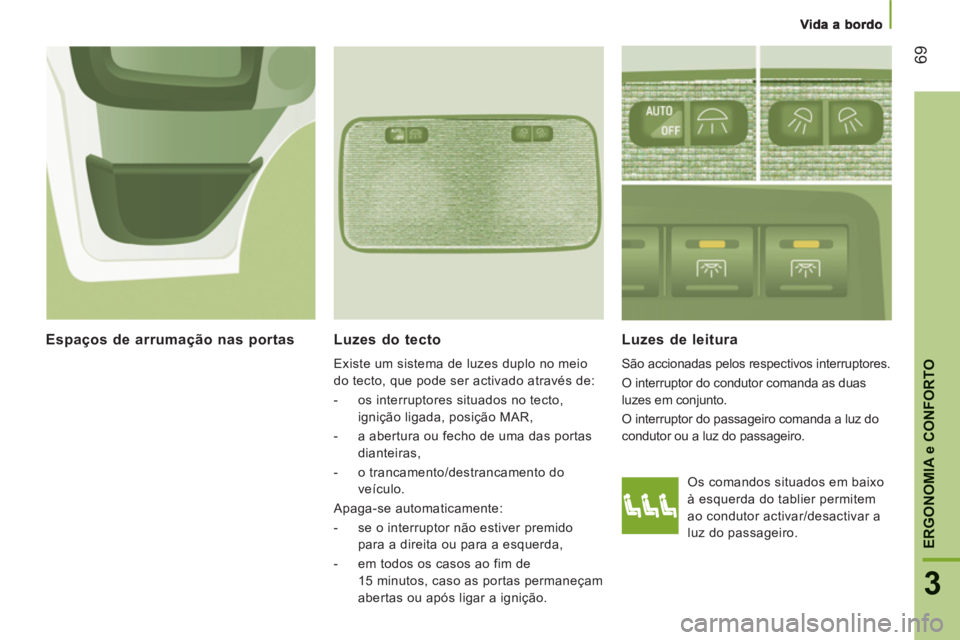

Luzes do tecto

Existe um sistema de luzes duplo no meio
do tecto, que pode ser activado através de:


- os interruptores situados no tecto,
ignição ligada, posição MAR,

- a abertura ou fecho de uma das portas
dianteiras,

- o trancamento/destrancamento do
veículo.
Apaga-se automaticamente:


- se o interruptor não estiver premido
para a direita ou para a esquerda,

- em todos os casos ao fim de
15 minutos, caso as portas permaneçam
abertas ou após ligar a ignição.

Luzes de leitura

São accionadas pelos respectivos interruptores.
O interruptor do condutor comanda as duas
luzes em conjunto.
O interruptor do passageiro comanda a luz do
condutor ou a luz do passageiro.
Espaços de arrumação nas portas

Os comandos situados em baixo
à esquerda do tablier permitem
ao condutor activar/desactivar a
luz do passageiro.

Vida a bordo

70

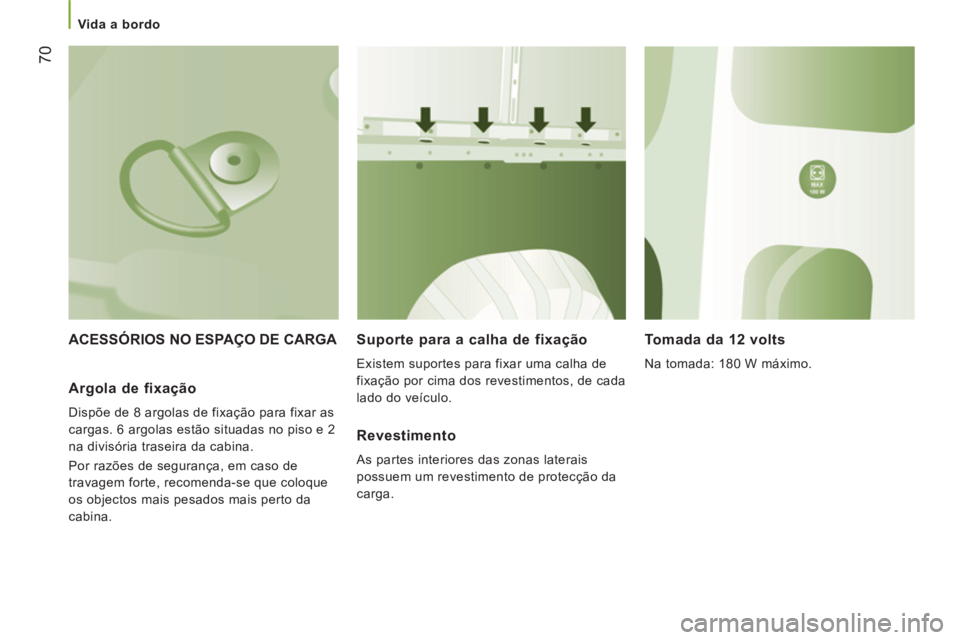

ACESSÓRIOS NO ESPAÇO DE CARGA Suporte para a calha de fixação

Existem suportes para fixar uma calha de
fixação por cima dos revestimentos, de cada
lado do veículo.


Tomada da 12 volts

Na tomada: 180 W máximo.


Argola de fixação

Dispõe de 8 argolas de fixação para fixar as
cargas. 6 argolas estão situadas no piso e 2
na divisória traseira da cabina.
Por razões de segurança, em caso de
travagem forte, recomenda-se que coloque
os objectos mais pesados mais perto da
cabina.
Revestimento

As partes interiores das zonas laterais
possuem um revestimento de protecção da
carga.

Vida a bordo
71
ERGONOMI
A e CONFORTO
3
Vidros laterais deslizantes

Consoante o equipamento do
veículo, os vidros laterais da
fila 2 podem ser abertos.
Aperte os dois comandos e fazer
deslizar o vidro.
Em andamento, o vidro deve ser fechado ou
bloqueado numa posição intermédia.


Apoio de pés

Para facilitar o acesso e a saída, o seu
veículo pode estar equipado com um apoio
de pés, que se desdobra com a abertura da
porta lateral deslizante.
Luzes do tecto

Se o seu veículo tiver este equipamento, uma
ou duas luzes do tecto estão situadas em cima
das portas traseiras e lateral.
Podem activar-se através:


- do basculamento da luz do tecto (para a
esquerda ou para a direita),

- da abertura ou fecho das portas traseiras
ou lateral.
Esta iluminação desliga-se automaticamente,
ao fi m de alguns minutos, se as portas
permanecerem abertas.
Luzes de leitura

Estão situadas por cima de cada fila de
bancos.

Mala de tejadilho

Consiste num espaço de arrumação situado
no espaço de carga, por cima do tejadilho da
cabina. A respectiva capacidade é variável
consoante a altura do tejadilho do furgão.


Lâmpada amovível

Se o seu veículo tiver este equipamento.


Divisória vertical do tipo escada

Atrás do banco do condutor, existe uma
divisória vertical do tipo escada que protege
o condutor contra os riscos de deslocação
da carga.

Batente de carga

Em cima do piso, atrás dos bancos dianteiros,
existe uma divisória horizontal que protege o
condutor e os passageiros dos bancos dianteiros
contra os riscos de deslocação da carga.


Divisória de separação em vidro

Utilizar o comando para abrir/fechar o vidro
deslizante da divisória de separação.

Retrovisores e vidros

72

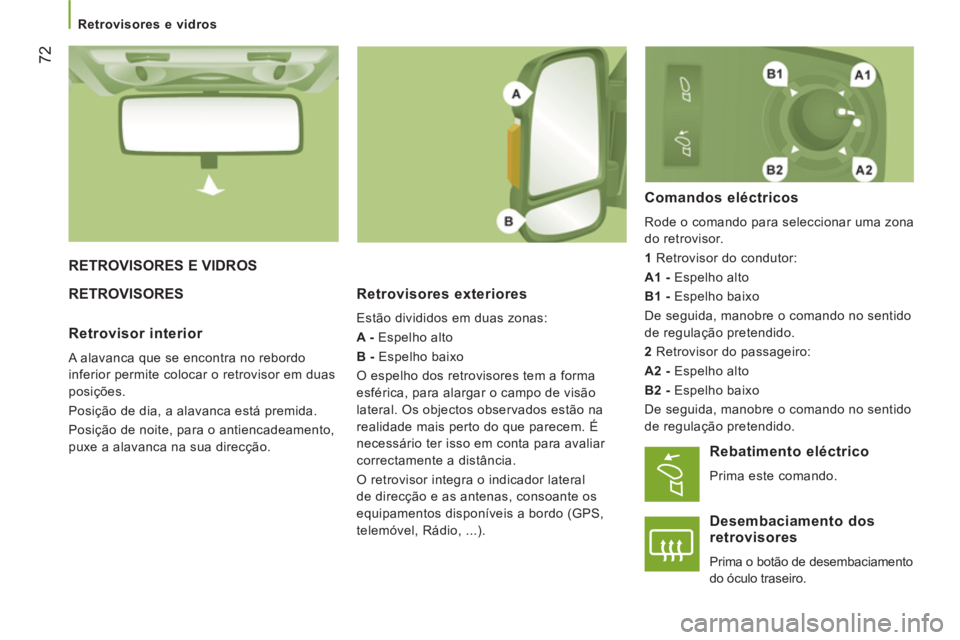

RETROVISORES E VIDROS
RETROVISORES
Retrovisores exteriores

Estão divididos em duas zonas:

A -
Espelho alto

B -
Espelho baixo
O espelho dos retrovisores tem a forma
esférica, para alargar o campo de visão
lateral. Os objectos observados estão na
realidade mais perto do que parecem. É
necessário ter isso em conta para avaliar
correctamente a distância.
O retrovisor integra o indicador lateral
de direcção e as antenas, consoante os
equipamentos disponíveis a bordo (GPS,
telemóvel, Rádio, ...).


Comandos eléctricos

Rode o comando para seleccionar uma zona
do retrovisor.

1
Retrovisor do condutor:

A1 -
Espelho alto

B1 -
Espelho baixo
De seguida, manobre o comando no sentido
de regulação pretendido.

2
Retrovisor do passageiro:

A2 -
Espelho alto

B2 -
Espelho baixo
De seguida, manobre o comando no sentido
de regulação pretendido.


Retrovisor interior

A alavanca que se encontra no rebordo
inferior permite colocar o retrovisor em duas
posições.
Posição de dia, a alavanca está premida.
Posição de noite, para o antiencadeamento,
puxe a alavanca na sua direcção.
Rebatimento eléctrico

Prima este comando.
Desembaciamento dos retrovisores

Prima o botão de desembaciamento
do óculo traseiro.

Retrovisores e vidros
73
3
ERGONOMI

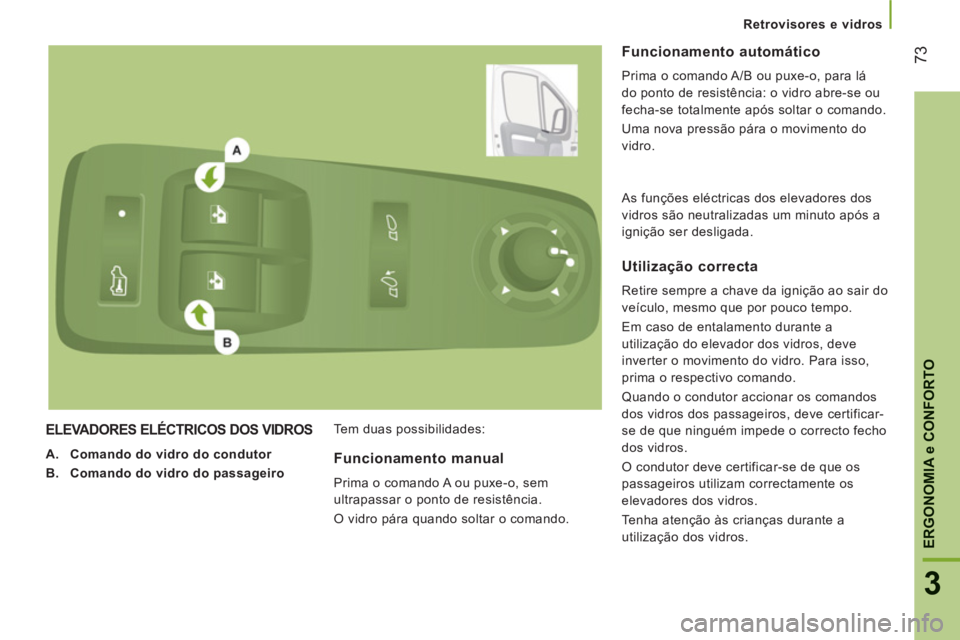

A e CONFORTOELEVADORES ELÉCTRICOS DOS VIDROS



A.
Comando do vidro do condutor

B.
Comando do vidro do passageiro
Tem duas possibilidades:
Funcionamento automático

Prima o comando A/B ou puxe-o, para lá
do ponto de resistência: o vidro abre-se ou
fecha-se totalmente após soltar o comando.
Uma nova pressão pára o movimento do
vidro.

Funcionamento manual

Prima o comando A ou puxe-o, sem
ultrapassar o ponto de resistência.
O vidro pára quando soltar o comando.


Utilização correcta

Retire sempre a chave da ignição ao sair do
veículo, mesmo que por pouco tempo.
Em caso de entalamento durante a
utilização do elevador dos vidros, deve
inverter o movimento do vidro. Para isso,
prima o respectivo comando.
Quando o condutor accionar os comandos
dos vidros dos passageiros, deve certificar-
se de que ninguém impede o correcto fecho
dos vidros.
O condutor deve certificar-se de que os
passageiros utilizam correctamente os
elevadores dos vidros.
Tenha atenção às crianças durante a
utilização dos vidros. As funções eléctricas dos elevadores dos
vidros são neutralizadas um minuto após a
ignição ser desligada.

74

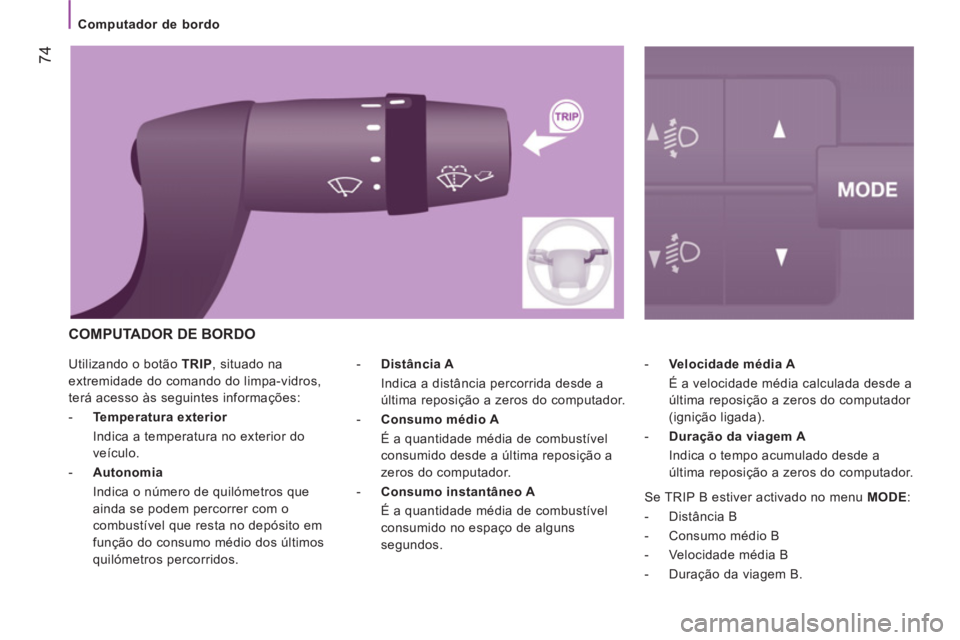

Computador de bordo
Utilizando o botão TRIP
, situado na
extremidade do comando do limpa-vidros,
terá acesso às seguintes informações:


- Temperatura exterior
Indica a temperatura no exterior do
veículo.

- Autonomia
Indica o número de quilómetros que
ainda se podem percorrer com o
combustível que resta no depósito em
função do consumo médio dos últimos
quilómetros percorridos.
- Velocidade média A
É a velocidade média calculada desde a
última reposição a zeros do computador
(ignição ligada).

- Duração da viagem A
Indica o tempo acumulado desde a
última reposição a zeros do computador.
- Distância A
Indica a distância percorrida desde a
última reposição a zeros do computador.

- Consumo médio A
É a quantidade média de combustível
consumido desde a última reposição a
zeros do computador.

- Consumo instantâneo A
É a quantidade média de combustível
consumido no espaço de alguns
segundos.
COMPUTADOR DE BORDO

Se TRIP B estiver activado no menu MODE
:


- Distância B

- Consumo médio B

- Velocidade média B

- Duração da viagem B.

Modo
75
4
TECNOLOGI
A a BORD
O

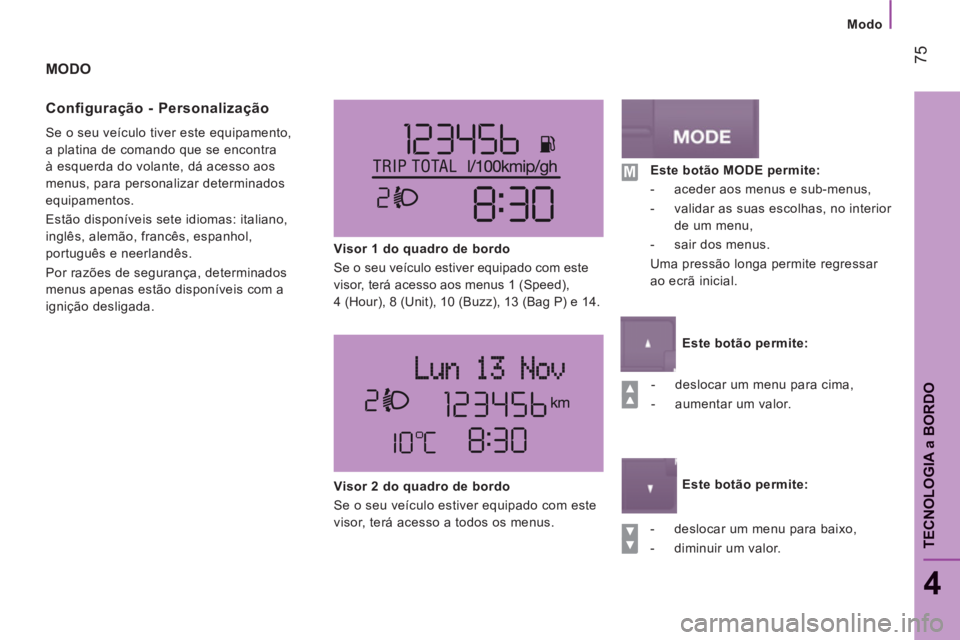

MODO
Confi
guração - Personalização
Se o seu veículo tiver este equipamento,
a platina de comando que se encontra
à esquerda do volante, dá acesso aos
menus, para personalizar determinados
equipamentos.
Estão disponíveis sete idiomas: italiano,
inglês, alemão, francês, espanhol,
português e neerlandês.
Por razões de segurança, determinados
menus apenas estão disponíveis com a
ignição desligada.
Visor 1 do quadro de bordo
Se o seu veículo estiver equipado com este
visor, terá acesso aos menus 1 (Speed),
4 (Hour), 8 (Unit), 10 (Buzz), 13 (Bag P) e 14.


- deslocar um menu para cima,

- aumentar um valor.



- deslocar um menu para baixo,

- diminuir um valor.

Visor 2 do quadro de bordo
Se o seu veículo estiver equipado com este
visor, terá acesso a todos os menus.

Este botão MODE permite:


- aceder aos menus e sub-menus,

- validar as suas escolhas, no interior
de um menu,

- sair dos menus.
Uma pressão longa permite regressar
ao ecrã inicial.


Este botão permite:


Este botão permite:

Modo

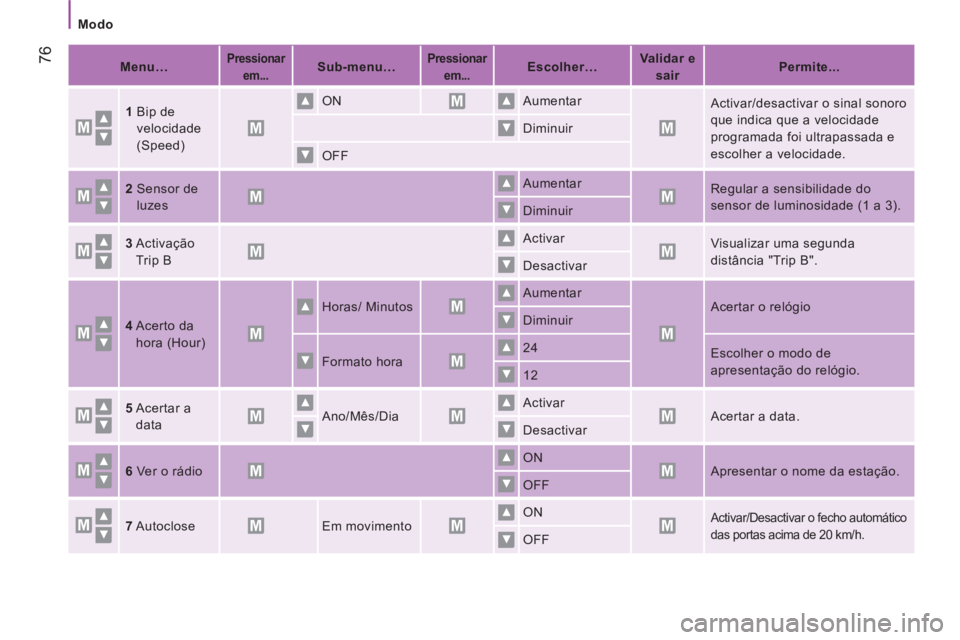

76



Menu…



Pressionar
em...



Sub-menu…



Pressionar
em...



Escolher…


Validar e
sair


Permite...


1
Bip de
velocidade
(Speed) ON Aumentar
Activar/desactivar o sinal sonoro
que indica que a velocidade
programada foi ultrapassada e
escolher a velocidade. Diminuir
OFF

2
Sensor de
luzes Aumentar
Regular a sensibilidade do
sensor de luminosidade (1 a 3).
Diminuir

3
Activação
Trip B Activar
Visualizar uma segunda
distância "Trip B".
Desactivar

4
Acerto da
hora (Hour) Horas/ Minutos Aumentar
Acertar o relógio
Diminuir
Formato hora 24
Escolher o modo de
apresentação do relógio.
12

5
Acertar a
data Ano/Mês/Dia Activar
Acertar a data.
Desactivar

6
Ver o rádio ON
Apresentar o nome da estação.
OFF

7
Autoclose Em movimento ON

Activar/Desactivar o fecho automático
das portas acima de 20 km/h.
OFF

Modo

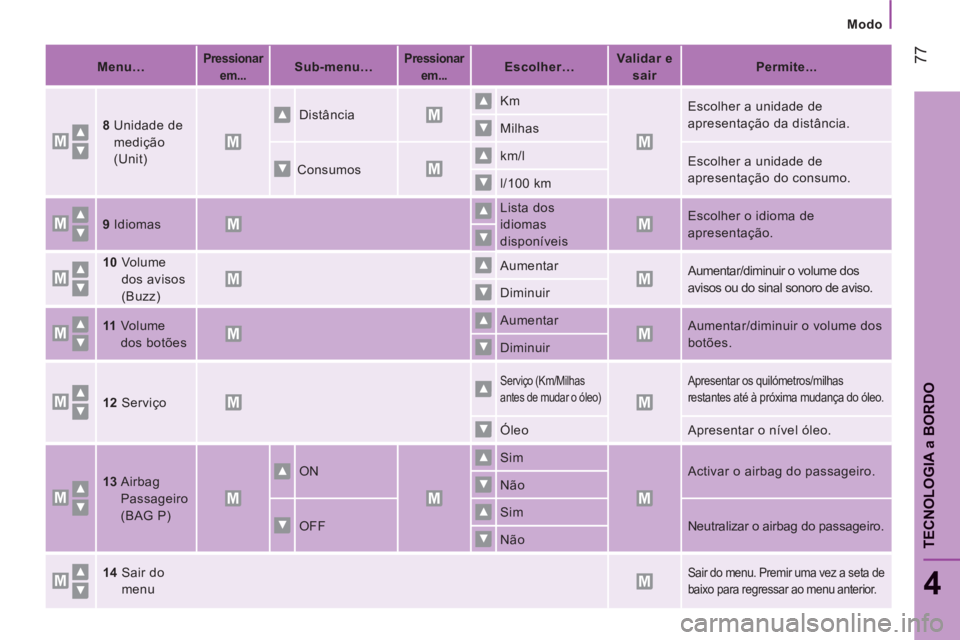

77
4
TECNOLOGI
A a BORD
O


Menu…



Pressionar
em...



Sub-menu…



Pressionar
em...


Escolher…


Validar e
sair


Permite...


8
Unidade de
medição
(Unit) Distância Km
Escolher a unidade de
apresentação da distância.
Milhas
Consumos km/l
Escolher a unidade de
apresentação do consumo.
l/100 km

9
Idiomas Lista dos
idiomas
disponíveis Escolher o idioma de
apresentação.

10
Volume
dos avisos
(Buzz) Aumentar
Aumentar/diminuir o volume dos
avisos ou do sinal sonoro de aviso.
Diminuir

11
Volume
dos botões Aumentar
Aumentar/diminuir o volume dos
botões.
Diminuir

12
Serviço

Serviço (Km/Milhas
antes de mudar o óleo) Apresentar os quilómetros/milhas
restantes até à próxima mudança do óleo.
Óleo Apresentar o nível óleo.

13
Airbag
Passageiro
(BAG P) ON Sim
Activar o airbag do passageiro.
Não
OFF Sim
Neutralizar o airbag do passageiro.
Não

14
Sair do
menu
Sair do menu. Premir uma vez a seta de
baixo para regressar ao menu anterior.

kmCITY


Ajuda ao estacionamenrto

78

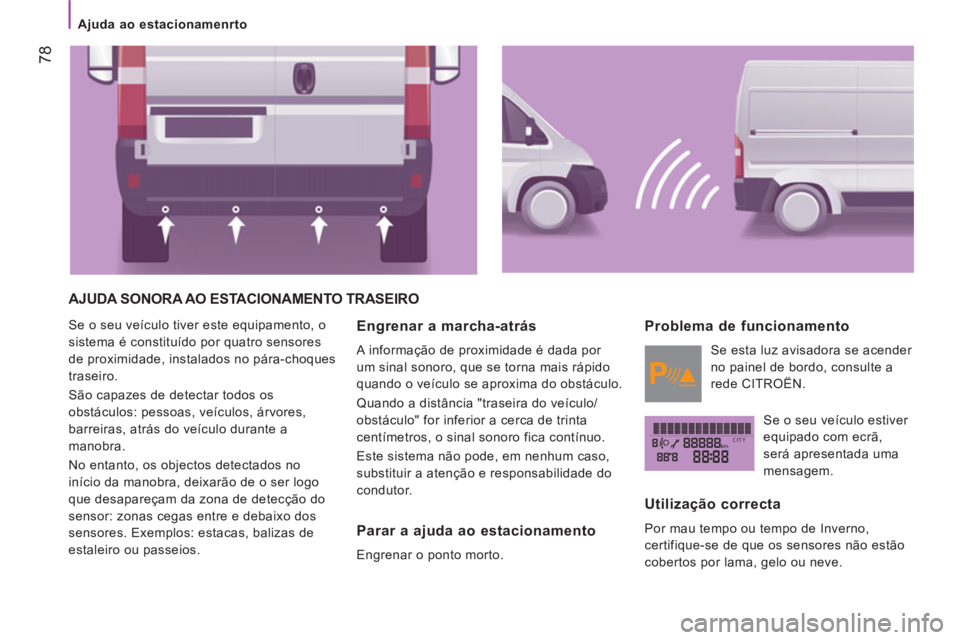

AJUDA SONORA AO ESTACIONAMENTO TRASEIRO

Se o seu veículo tiver este equipamento, o
sistema é constituído por quatro sensores
de proximidade, instalados no pára-choques
traseiro.
São capazes de detectar todos os
obstáculos: pessoas, veículos, árvores,
barreiras, atrás do veículo durante a
manobra.
No entanto, os objectos detectados no
início da manobra, deixarão de o ser logo
que desapareçam da zona de detecção do
sensor: zonas cegas entre e debaixo dos
sensores. Exemplos: estacas, balizas de
estaleiro ou passeios. Engrenar a marcha-atrás
A informação de proximidade é dada por
um sinal sonoro, que se torna mais rápido
quando o veículo se aproxima do obstáculo.
Quando a distância "traseira do veículo/
obstáculo" for inferior a cerca de trinta
centímetros, o sinal sonoro fica contínuo.
Este sistema não pode, em nenhum caso,
substituir a atenção e responsabilidade do
condutor.
Parar a ajuda ao estacionamento

Engrenar o ponto morto.


Problema de funcionamento

Se esta luz avisadora se acender
no painel de bordo, consulte a
rede CITROËN.
Se o seu veículo estiver
equipado com ecrã,
será apresentada uma
mensagem.

Utilização correcta

Por mau tempo ou tempo de Inverno,
certifique-se de que os sensores não estão
cobertos por lama, gelo ou neve.
