CITROEN JUMPER 2013 Lietošanas Instrukcija (in Latvian)

139
7
PĀRBAUDE
S
Līmeņi
LĪMEŅI

Šīs darbības jāveic regulāri, lai
uzturētu jūsu automašīnu labā kārtībā.
Konsultējieties CITROËN pārstāvniecībā vai
apskatiet apkopes grāmatiņu automašīnas
dokumentu paketē. Lai garantētu dzinēja un piesārņojuma
novēršanas ierīču drošu darbību, motoreļļai
nedrīkst pievienot papildvielas.

Bremžu šķidruma līmenis

Mainiet bremžu šķidrumu ražotāja
noteiktajos intervālos.
Lietojiet ražotāja ieteiktos bremžu
šķidrumus, kas atbilst DOT4 normatīviem.
Līmenim ir jāatrodas starp MINI
un MAXI
atzīmēm uz tvertnes.
Ja bieži ir jāpapildina bremžu šķidrums,
tas liecina, ka sistēmā ir bojājums un tā
pēc iespējas ātrāk jāpārbauda CITROËN
pārstāvniecībā. Ja jums jānoņem/jānovieto atpakaļ
dekoratīvais režģis, dariet to uzmanīgi,
lai nesabojātu fiksējošās skavas.

Mērstienis
Uz m
ērstieņa ir 2 līmeņa
atzīmes :


Eļļas maiņa

Ievērojiet izgatavotāja noteiktos eļļas maiņas
intervālus un eļļas viskozitātes prasības.
Konsultējieties CITROËN pārstāvniecībā.
Pirms uzpildīšanas izņemiet manuālo
mērstieni.
Pārbaudiet līmeni pēc uzpildes (nekad
nepārsniedziet maksimālo līmeni).
Pirms aizverat motora pārsegu, aizskrūvējiet
vāciņu.

Kvalitātes un viskozitātes prasības

Eļļai ir jāatbilst automašīnas izgatavotāja
uzstādāmajām prasībām.
Signāllampiņas


Signāllampiņu pārbaude mēraparātu
panelī ir aprakstīta 2. nodaļā,
sadaļā "Vadītāja sēdvieta".

A
= maksimālais.
Ja šī atzīme ir pārsniegta,
konsultējieties CITROËN
pārstāvniecībā.

B
= minimālais.
Eļļas līmenis nedrīkst būt
zemāks par šo atzīmi.
Eļļas līmenis

Regulāri pārbaudiet eļļas līmeni un uzpildiet to
starp divām eļļas maiņas reizēm (maksimālais
eļļas patēriņš ir 0,5 l uz 1 000 km). Eļļas
līmeni pārbauda, automašīnai atrodoties uz
līdzenas virsmas ar aukstu motoru, ar manuālā
mērstieņa palīdzību.

14
0


Līmeņi


Dzesēšanas šķidruma līmenis

Lietojiet tikai ražotāja ieteikto šķidrumu.
Pretējā gadījumā jūs riskējat nodarīt smagus
bojājumus jūsu motoram. Kad dzinējs ir
karsts, dzesēšanas šķidruma temperatūru
regulē ventilators. Tas darbojas arī tad,
kad aizdedze ir izslēgta. Dzesēšanas
sistēma ir zem spiediena, tādēļ pēc dzinēja
izslēgšanas pagaidiet stundu, pirms sākt
jebkādas darbības.
Lai izvairītos no apdegumiem, par
ceturtdaļapgriezienu atskrūvējiet vāciņu,
lai samazinātu šķidruma spiedienu. Kad
spiediens ir samazinājies, noņemiet vāciņu
un papildiniet dzesēšanas šķidruma līmeni.

Ja bieži ir jāpapildina dzesēšanas šķidrums,
tas liecina, ka sistēmā ir bojājums un tā
pēc iespējas ātrāk jāpārbauda CITROËN
pārstāvniecībā.
līmenis

Automašīnai jāatrodas uz līdzenas virsmas
un motoram jābūt atdzesētam. Atskrūvējiet
mērstieņa vāciņu un pārbaudiet līmeni, kuram
ir jāatrodas starp MINI
un MAXI
atzīmēm

Izlietotie izstrād
—jumi

Izvairieties no jebkādas izlietotās eļļas
saskares ar ādu.
Bremžu šķidrums ir kaitīgs veselībai un ļoti
kodīgs.
Neizlejiet izlietoto eļļu, bremžu šķidrumu
vai dzesēšanas šķidrumu kanalizācijā vai
augsnē, izlietoto eļļu atstājiet CITROËN
pārstāvniecībās speciāli tam paredzētos
konteineros.


Papildināšana

Līmenim ir jāatrodas starp MINI
un
MAXI
atzīmēm uz izplešanās trauka.
Ja papildinātais daudzums pārsniedz
1 litru, pārbaudiet sistēmu CITROËN
pārstāvniecībā.
Logu un lukturu mazgāšanas
šķidruma līmenis

Lai nodrošinātu optimālu tīrīšanas kvalitāti
un izvairītos no aizsalšanas, šis šķidrums
nekādā gadījumā nedrīkst tikt papildināts vai
aizvietots ar ūdeni.
Rezervuāra ietilpība : apmēram 5,5 litri.

14
1
7
PĀRBAUDE
S

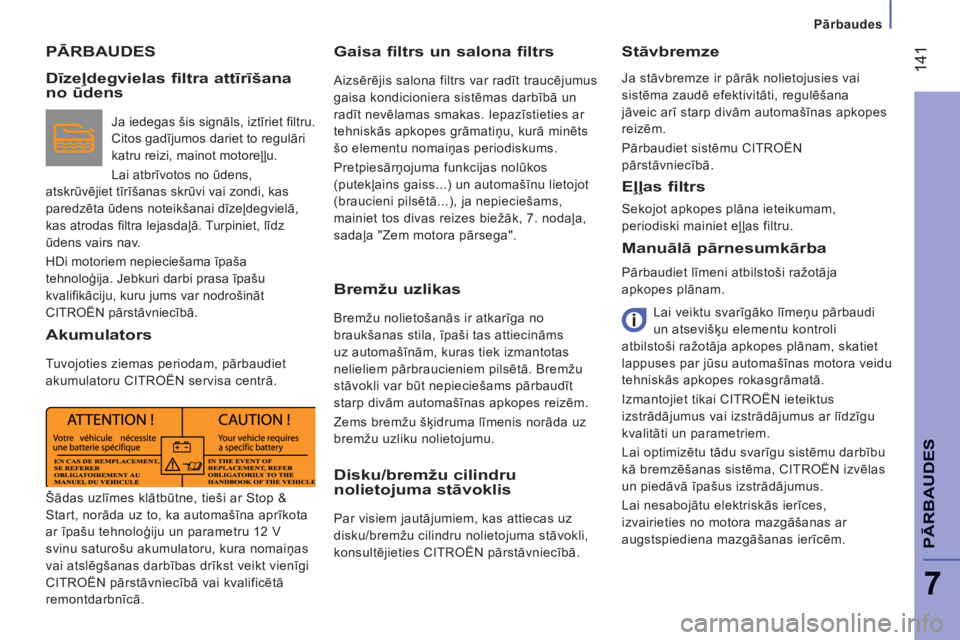

Pārbaudes
PĀRBAUDES
Gaisa filtrs un salona filtrs

Aizsērējis salona filtrs var radīt traucējumus
gaisa kondicioniera sistēmas darbībā un
radīt nevēlamas smakas. Iepazīstieties ar
tehniskās apkopes grāmatiņu, kurā minēts
šo elementu nomaiņas periodiskums.
Pretpiesārņojuma funkcijas nolūkos
(putekļains gaiss...) un automašīnu lietojot
(braucieni pilsētā...), ja nepieciešams,
mainiet tos divas reizes biežāk, 7. nodaļa,
sadaļa "Zem motora pārsega".
Manuālā pārnesumkārba

Pārbaudiet līmeni atbilstoši ražotāja
apkopes plānam.
Lai veiktu svarīgāko līmeņu pārbaudi
un atsevišķu elementu kontroli
atbilstoši ražotāja apkopes plānam, skatiet
lappuses par jūsu automašīnas motora veidu
tehniskās apkopes rokasgrāmatā.
Izmantojiet tikai CITROËN ieteiktus
izstrādājumus vai izstrādājumus ar līdzīgu
kvalitāti un parametriem.
Lai optimizētu tādu svarīgu sistēmu darbību
kā bremzēšanas sistēma, CITROËN izvēlas
un piedāvā īpašus izstrādājumus.
Lai nesabojātu elektriskās ierīces,
izvairieties no motora mazgāšanas ar
augstspiediena mazgāšanas ierīcēm.
Stāvbremze

Ja stāvbremze ir pārāk nolietojusies vai
sistēma zaudē efektivitāti, regulēšana
jāveic arī starp divām automašīnas apkopes
reizēm.
Pārbaudiet sistēmu CITROËN
pārstāvniecībā. Dīzeļdegvielas filtra attīrīšana
no ūdens

Ja iedegas šis signāls, iztīriet fi ltru.
Citos gadījumos dariet to regulāri
katru reizi, mainot motoreļļu.
Lai atbrīvotos no ūdens,
atskrūvējiet tīrīšanas skrūvi vai zondi, kas
paredzēta ūdens noteikšanai dīzeļdegvielā,
kas atrodas fi ltra lejasdaļā. Turpiniet, līdz
ūdens vairs nav.
HDi motoriem nepieciešama īpaša
tehnoloģija. Jebkuri darbi prasa īpašu
kvalifi kāciju, kuru jums var nodrošināt
CITROËN pārstāvniecībā.
Akumulators

Tuvojoties ziemas periodam, pārbaudiet
akumulatoru CITROËN servisa centrā.


Bremžu uzlikas

Bremžu nolietošanās ir atkarīga no
braukšanas stila, īpaši tas attiecināms
uz automašīnām, kuras tiek izmantotas
nelieliem pārbraucieniem pilsētā. Bremžu
stāvokli var būt nepieciešams pārbaudīt
starp divām automašīnas apkopes reizēm.
Zems bremžu šķidruma līmenis norāda uz
bremžu uzliku nolietojumu.


Disku/bremžu cilindru
nolietojuma stāvoklis

Par visiem jautājumiem, kas attiecas uz
disku/bremžu cilindru nolietojuma stāvokli,
konsultējieties CITROËN pārstāvniecībā.
Eļļas filtrs

Sekojot apkopes plāna ieteikumam,
periodiski mainiet eļļas filtru.

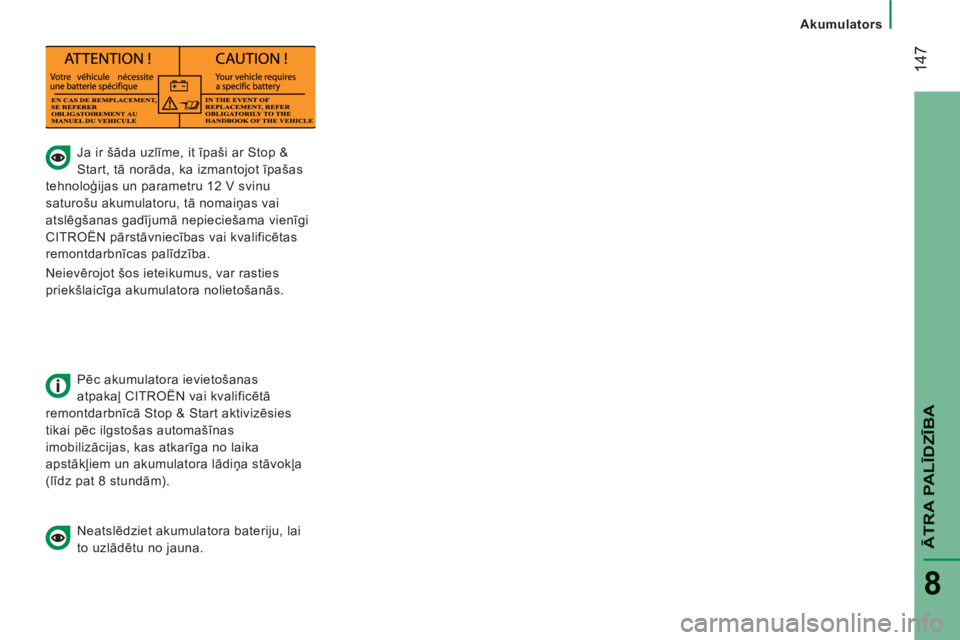

Šādas uzlīmes klātbūtne, tieši ar Stop &
Start, norāda uz to, ka automašīna aprīkota
ar īpašu tehnoloģiju un parametru 12 V
svinu saturošu akumulatoru, kura nomaiņas
vai atslēgšanas darbības drīkst veikt vienīgi
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

142


Pārbaudes

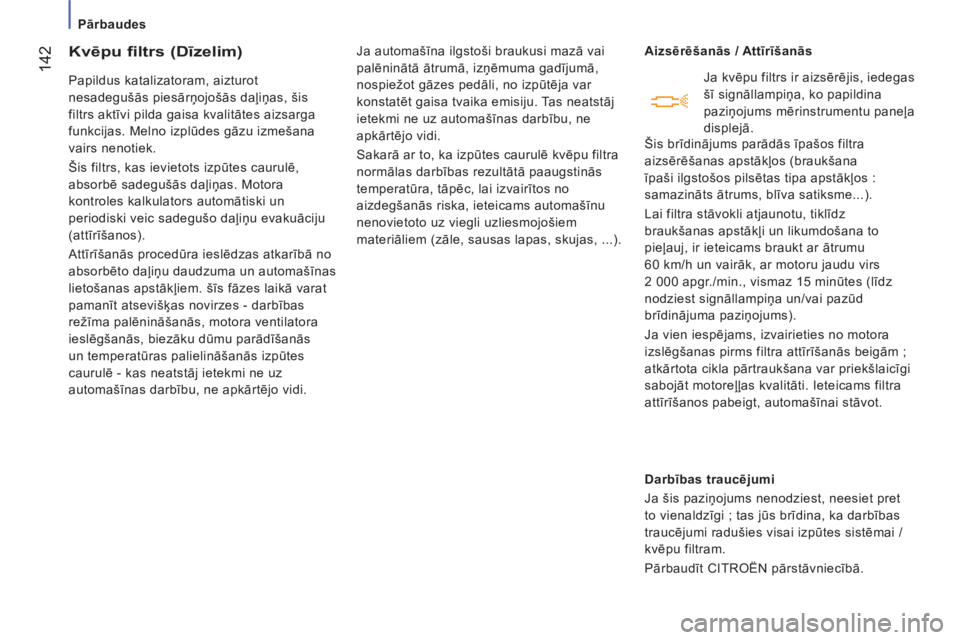

Kvēpu filtrs (Dīzelim)

Papildus katalizatoram, aizturot
nesadegušās piesārņojošās daļiņas, šis
filtrs aktīvi pilda gaisa kvalitātes aizsarga
funkcijas. Melno izplūdes gāzu izmešana
vairs nenotiek.
Šis filtrs, kas ievietots izpūtes caurulē,
absorbē sadegušās daļiņas. Motora
kontroles kalkulators automātiski un
periodiski veic sadegušo daļiņu evakuāciju
(attīrīšanos).
Attīrīšanās procedūra ieslēdzas atkarībā no
absorbēto daļiņu daudzuma un automašīnas
lietošanas apstākļiem. šīs fāzes laikā varat
pamanīt atsevišķas novirzes - darbības
režīma pal
ēnināšanās, motora ventilatora
ieslēgšanās, biezāku dūmu parādīšanās
un temperatūras palielināšanās izpūtes
caurulē - kas neatstāj ietekmi ne uz
automašīnas darbību, ne apkārtējo vidi. Ja automašīna ilgstoši braukusi mazā vai
palēninātā ātrumā, izņēmuma gadījumā,
nospiežot gāzes pedāli, no izpūtēja var
konstatēt gaisa tvaika emisiju. Tas neatstāj
ietekmi ne uz automašīnas darbību, ne
apkārtējo vidi.
Sakarā ar to, ka izpūtes caurulē kvēpu filtra
normālas darbības rezultātā paaugstinās
temperatūra, tāpēc, lai izvairītos no
aizdegšanās riska, ieteicams automašīnu
nenovietoto uz viegli uzliesmojošiem
materiāliem (zāle, sausas lapas, skujas, ...).
Aizsērēšanās / Attīrīšanās

Darbības traucējumi
Ja šis paziņojums nenodziest, neesiet pret
to vienaldzīgi ; tas jūs brīdina, ka darbības
traucējumi radušies visai izpūtes sistēmai /
kvēpu filtram.
Pārbaudīt CITROËN pārstāvniecībā.
Ja kvēpu filtrs ir aizsērējis, iedegas
šī signāllampi
ņa, ko papildina
paziņojums mērinstrumentu paneļa
displejā.
Šis brīdinājums parādās īpašos filtra
aizsērēšanas apstākļos (braukšana
īpaši ilgstošos pilsētas tipa apstākļos :
samazināts ātrums, blīva satiksme...).
Lai filtra stāvokli atjaunotu, tiklīdz
braukšanas apstākļi un likumdošana to
pieļauj, ir ieteicams braukt ar ātrumu
60 km/h un vairāk, ar motoru jaudu virs
2 000 apgr./min., vismaz 15 minūtes (līdz
nodziest signāllampiņa un/vai pazūd
brīdinājuma paziņojums).
Ja vien iespējams, izvairieties no motora
izslēgšanas pirms filtra attīrīšanās beigām ;
atkārtota cikla pārtraukšana var priekšlaicīgi
sabojāt motoreļļas kvalitāti. Ieteicams filtra
attīrīšanos pabeigt, automašīnai stāvot.

14
3
7
PĀRBAUDE
S

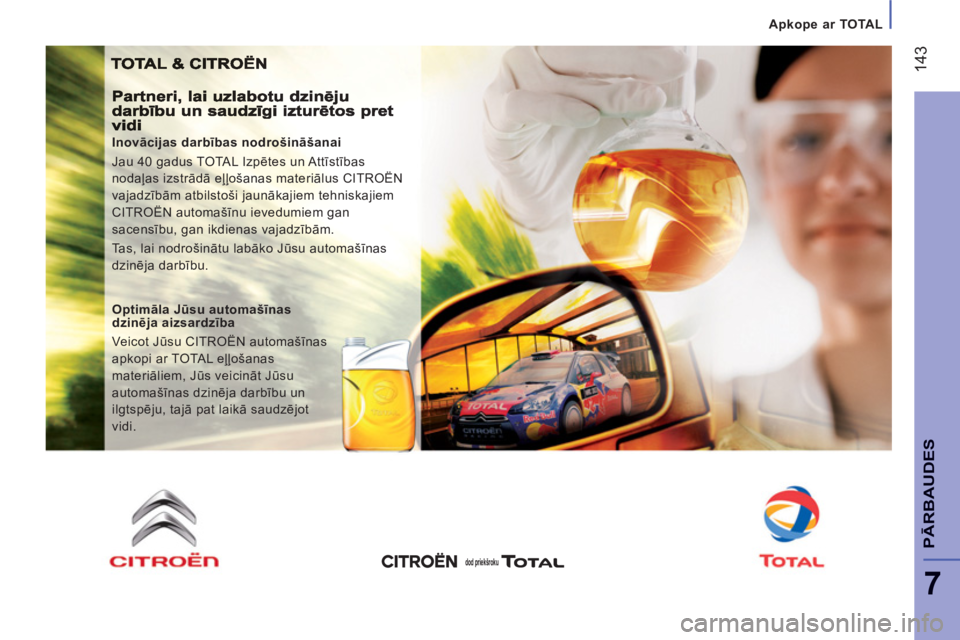

Apkope ar TOTAL


Inovācijas darbības nodrošināšanai
Jau 40 gadus TOTAL Izpētes un Attīstības
nodaļas izstrādā eļļošanas materiālus CITROËN
vajadzībām atbilstoši jaunākajiem tehniskajiem
CITROËN automašīnu ievedumiem gan
sacensību, gan ikdienas vajadzībām.
Tas, lai nodrošinātu labāko Jūsu automašīnas
dzinēja darbību.

Optimāla Jūsu automašīnas
dzinēja aizsardzība
Veicot Jūsu CITROËN automašīnas
apkopi ar TOTAL eļļošanas
materiāliem, Jūs veicināt Jūsu
automašīnas dzinēja darbību un
ilgtspēju, tajā
pat laikā saudzējot
vidi.

dod priekšroku

144


Degviela


Nepietiekams degvielas līmenis

Tiklīdz sasniegts tvertnes līmenis E

(Tukšs), iedegas šī signāllampiņa.
Kopš šī brīža atkarībā no
braukšanas stila, motora veida un
ceļa profi la, ar esošo degvielas daudzumu jūs
vēl varat nobraukt apmēram 50 kilometrus
.
Lai izvairītos no bojājumiem pēc iespējas ātrāk
papildiniet degvielas daudzumu. Degvielu drīkst uzpildīt tikai tad, ja dzinējs
ir izslēgts.


- Atveriet degvielas tvertnes vāku.

- Turiet vāciņu vienā rokā.

- Ar otru roku ielieciet slēdzenē atslēgu un
pagrieziet to pulksteņrādītājam pretē
jā
virzienā.

- Noņemiet vāciņu un ievietojiet to uz āķa
degvielas tvertnes vāka iekšpusē.
Uzlīmē tvertnes vāka iekšpusē norādīts
lietojamās degvielas veids.
Ja vēlaties pilnībā piepildīt degvielas tvertni,
neturpiniet degvielas uzpildi pēc trešās
degvielas uzpildes pistoles atslēgšanās
reizes. Tas var izraisīt traucējumus
automašīnas darbībā.
Degvielas tvertnes tilpums ir aptuveni 90
litri.


- Pēc tvertnes piepildīšanas uzskrūvējiet
vāciņu un aizveriet degvielas tvertnes
vāku.

ATSLĒGTA DEGVIELAS
SISTĒM
A

Spēcīga trieciena rezultātā sistēma
automātiski atslēdz degvielas padevi
motoram un automašīnas elektrisko
degvielas padevi.
DEGVIELAS TVERTNES UZPILDĪŠANA

Pārdošanā ir dažāda tilpuma
rezervuāri, 60 un 125 litru. Pārliecinieties, vai degviela nav izplūdusi.
Atjaunojiet degvielas padevi :


- piespiežot pirmo slēdzi, kas novietots
zem cimdu nodalījuma.





- piespiežot otro slēdzi, kas novietots
akumulatora nodalījumā vadītāja pusē
zem griestiem.


Pie zemas gaisa temperatūras
Kalnainos un/vai auksta klimata apvidos
ieteicams izmantot "ziemas" tipa degvielu,
kas piemērota zemai vai negatīvai gaisa
temperatūrai.





Ar Stop & Start nekādā gadījumā
neiepildīt degvielu, ja motors ir
pārslēdzies STOP režīmā ; obligāti izslēdziet
aizdedzi ar atslēgu.

14
5

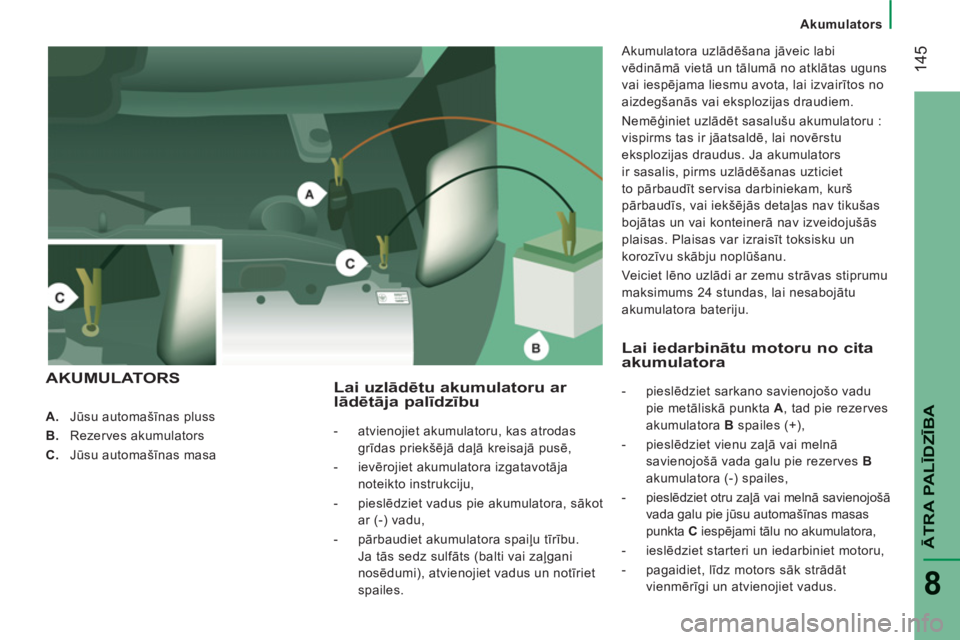

Akumulators
ĀTRA PALĪDZĪB
A
8




A.
Jūsu automašīnas pluss

B.
Rezerves akumulators

C.
Jūsu automašīnas masa



Lai uzlādētu akumulatoru ar lādētāja palīdzību



- atvienojiet akumulatoru, kas atrodas
grīdas priekšējā daļā kreisajā pusē,

- ievērojiet akumulatora izgatavotāja
noteikto instrukciju,

- pieslēdziet vadus pie akumulatora, sākot
ar (-) vadu,

- pārbaudiet akumulatora spaiļu tīrību.
Ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notīriet
spailes.
Akumulatora uzlādēšana jāveic labi
vēdināmā vietā un tālumā no atklātas uguns
vai iespējama liesmu avota, lai izvairītos no
aizdegšanās vai eksplozijas draudiem.
Nemēģiniet uzlādēt sasalušu akumulatoru :
vispirms tas ir jāatsaldē, lai novē
rstu
eksplozijas draudus. Ja akumulators
ir sasalis, pirms uzlādēšanas uzticiet
to pārbaudīt servisa darbiniekam, kurš
pārbaudīs, vai iekšējās detaļas nav tikušas
bojātas un vai konteinerā nav izveidojušās
plaisas. Plaisas var izraisīt toksisku un
korozīvu skābju noplūšanu.
Veiciet lēno uzlādi ar zemu strāvas stiprumu
maksimums 24 stundas, lai nesabojātu
akumulatora bateriju.

AKUMULATORS La
i iedarbinātu motoru no citaakumulatora



- pieslēdziet sarkano savienojošo vadu
pie metāliskā punkta A
, tad pie rezerves
akumulatora B
spailes (+),

- pieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie rezerves B
akumulatora (-) spailes,

- pieslēdziet otru zaļā vai melnā savienojošā
vada galu pie jūsu automašīnas masas
punkta C
iespējami tālu no akumulatora,

- ieslēdziet starteri un iedarbiniet motoru,

- pagaidiet, līdz motors sāk strādāt
vienmērīgi un atvienojiet vadus.

14
6


Akumulators



Piekļuve negatīvajai spailei

Lai piekļūtu negatīvajai (-) spailei :
nospiediet pogu 2
, tad pavelciet konektoru 1
.

Ja automašīna netiek lietota ilgāk
par vienu mēnesi, ieteicams atvienot
akumulatora vadu (-).
Akumulatora baterijas uzlādes procedūras
apraksts sniegts tikai kā norādījums.
Akumulatoru sastāvā ir tādas
kaitīgas vielas kā sērskābe un svins.
Akumulatori jāutilizē atbilstoši likumdošanā
noteiktajām normām. Akumulatorus nekādā
gadījumā nedrīkst utilizēt kopā ar sadzīves
atkritumiem.
Izlietotās baterijas un akumulatorus nododiet
tiem paredzētā nodošanas punktā.

Ja akumulators ir ticis ilgstoši atslēgts,
iespējams, ka ir nepieciešams no jauna
iestatīt šādas funkcijas :


- displeja parametri (datums, pulkstenis,
valoda, attāluma un temperatūras
mērvienība),

- autoradio stacijas,

- centrālā slēdzene.
Atsevišķi iestatījumi ir anulēti. Tie ir
jāiestata no jauna, konsultējieties CITROËN
pārstāvniecībā.
Ja jūsu automašīna ir aprīkota ar
hronotahogrāfu vai signalizāciju un tā netiks
lietota vismaz 5 dienas, ieteicams atvienot
akumulatora vadu (-) (tas atrodas kabīnē
kreisajā pusē zem grīdas ).

Pēc aizdedzes izslēgšanas pagaidiet vismaz
divas minūtes, pirms atvienojat akumulatora
vadus.
Neatvienojiet akumulatora vadus, ja dzinējs
darbojas.
Nelādē
jiet pie automašīnas elektrosistēmas
pieslēgtu akumulatoru.
Pirms akumulatora vadu atvienošanas
aizveriet logus un durvis.
Kad akumulators pieslēgts, ieslēdziet
aizdedzi un pirms dzinēja iedarbināšanas
pagaidiet minūti, lai sāktu darboties
elektroniskās iekārtas. Ja pēc tam šo ierīču
darbā novērojami traucējumi, konsultējieties
CITROËN pārstāvniecībā.

14
7

Akumulators
ĀTRA PALĪDZĪB
A
8







Ja ir šāda uzlīme, it īpaši ar Stop &
Start, tā norāda, ka izmantojot īpašas
tehnoloģijas un parametru 12 V svinu
saturošu akumulatoru, tā nomaiņas vai
atslēgšanas gadījumā nepieciešama vienīgi
CITROËN pārstāvniecības vai kvalificētas
remontdarbnīcas palīdzība.
Neievērojot šos ieteikumus, var rasties
priekšlaicīga akumulatora nolietošanās.

Pēc akumulatora ievietošanas
atpakaļ CITROËN vai kvalificētā
remontdarbnīcā Stop & Start aktivizēsies
tikai pēc ilgstošas automašīnas
imobilizācijas, kas atkarīga no laika
apstākļiem un akumulatora lādiņa stāvokļa
(līdz pat 8 stund
ām).

Neatslēdziet akumulatora bateriju, lai
to uzlādētu no jauna.

14
8

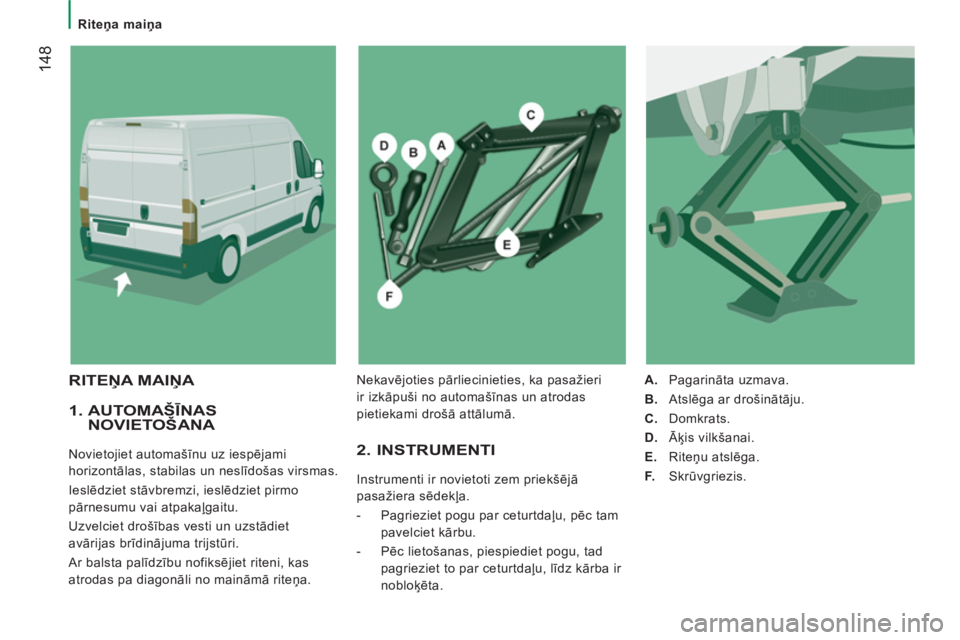

Riteņa maiņa


1. AUTOMAŠĪNAS
NOVIETOŠANA
Novietojiet automašīnu uz iespējami
horizontālas, stabilas un neslīdošas virsmas.
Ieslēdziet stāvbremzi, ieslēdziet pirmo
pārnesumu vai atpakaļgaitu.
Uzvelciet drošības vesti un uzstādiet
avārijas brīdinājuma trijstūri.
Ar balsta palīdzību nofiksējiet riteni, kas
atrodas pa diagonāli no maināmā riteņa. 2. INSTRUMENTI

Instrumenti ir novietoti zem priekšējā
pasažiera sēdekļa.


- Pagrieziet pogu par ceturtdaļu, pēc tam
pavelciet kārbu.

- Pēc lietošanas, piespiediet pogu, tad
pagrieziet to par ceturtdaļu, līdz kārba ir
nobloķēta.

A.
Pagarināta uzmava.

B.
Atslēga ar drošinātāju.

C.
Domkrats.

D.
Āķis vilkšanai.

E.
Riteņu atslēga.

F.
Skrūvgriezis.

RITEŅA MAIŅA
Nekavējoties pārliecinieties, ka pasažieri
ir izkāpuši no automašīnas un atrodas
pietiekami drošā attālumā.
