CITROEN JUMPER 2013 Omistajan Käsikirjat (in Finnish)
Manufacturer: CITROEN, Model Year: 2013, Model line: JUMPER, Model: CITROEN JUMPER 2013Pages: 185, PDF Size: 4.77 MB
Page 151 of 185
PIKA-AP
U
8
Pyörän vaihtaminen
4. PYÖRÄN IRROTTAMINEN
- Irrota koristekapseli ruuvimeisselillä F
.
- Avaa pultit pyöränmutteriavaimella E
.
- Aseta tunkki C
vaihdettavan pyörän
viereen.

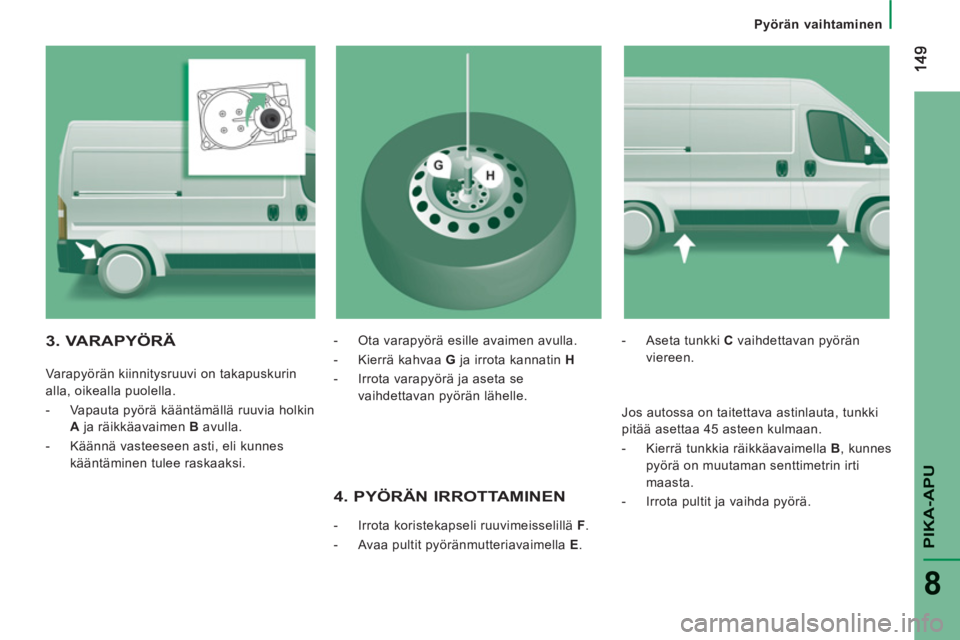

3. VARAPYÖRÄ
Varapyörän kiinnitysruuvi on takapuskurin
alla, oikealla puolella.
- Vapauta pyörä kääntämällä ruuvia holkin
A
ja räikkäavaimen B
avulla.
- Käännä vasteeseen asti, eli kunnes
kääntäminen tulee raskaaksi.
- Ota varapyörä esille avaimen avulla.
- Kierrä kahvaa G
ja irrota kannatin H
- Irrota varapyörä ja aseta se
vaihdettavan pyörän lähelle.
Jos autossa on taitettava astinlauta, tunkki
pitää asettaa 45 asteen kulmaan.
- Kierrä tunkkia räikkäavaimella B
, kunnes
pyörä on muutaman senttimetrin irti
maasta.
- Irrota pultit ja vaihda pyörä.
Page 152 of 185
150
Pyörän vaihtaminen
6. KORJATUN PYÖRÄN
ASENTAMINEN TAKAISIN
PAIKOILLEEN
Korjattu pyörä asennetaan paikoilleen
kohdassa 5 kerrotulla tavalla. Älä unohda
asentaa koristekapselia takaisin paikoilleen.
Lisätietoa rengastarran sijainnista saat
osan "Tunnistaminen" otsikosta 9.
Varapyörällä ei ole tarkoitus ajaa pitkiä
matkoja. Anna valtuutetun CITROËN-
huoltokorjaamon tarkastaa mahdollisimman
pian pulttien kiristys ja varapyörän
ilmanpaine.
Anna valtuutetun CITROËN-huoltokorjaamon
myös korjata alkuperäinen pyörä ja asentaa
se paikalleen mahdollisimman pian.

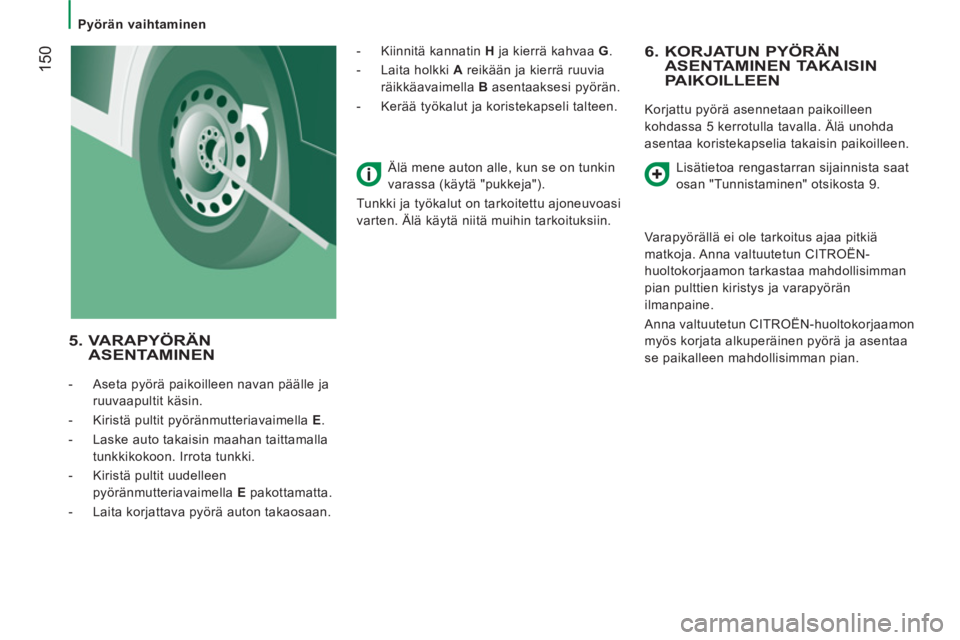

5. VARAPYÖRÄNASENTAMINEN
- Aseta pyörä paikoilleen navan päälle ja
ruuvaapultit käsin.
- Kiristä pultit pyöränmutteriavaimella E
.
- Laske auto takaisin maahan taittamalla
tunkkikokoon. Irrota tunkki.
- Kiristä pultit uudelleen
pyöränmutteriavaimella E
pakottamatta.
- Laita korjattava pyörä auton takaosaan.
- Kiinnitä kannatin H
ja kierrä kahvaa G
.
- Laita holkki A
reikään ja kierrä ruuvia
räikkäavaimella B
asentaaksesi pyörän.
- Kerää työkalut ja koristekapseli talteen.
Älä mene auton alle, kun se on tunkin
varassa (käytä "pukkeja").
Tunkki ja työkalut on tarkoitettu ajoneuvoasi
varten. Älä käytä niitä muihin tarkoituksiin.
Page 153 of 185
151
PIKA-AP
U
8
Pyörän vaihtaminen

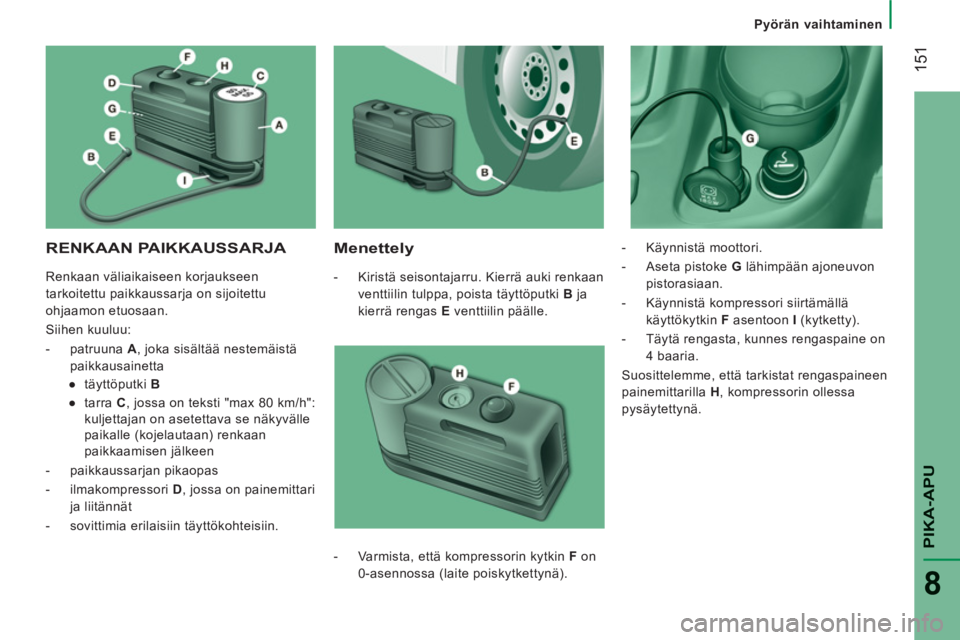

RENKAAN PAIKKAUSSARJA
Menettely
- Kiristä seisontajarru. Kierrä auki renkaan
venttiilin tulppa, poista täyttöputki B
ja
kierrä rengas E
venttiilin päälle.
- Käynnistä moottori.
- Aseta pistoke G
lähimpään ajoneuvon
pistorasiaan.
- Käynnistä kompressori siirtämällä
käyttökytkin F
asentoon I
(kytketty).
- Täytä rengasta, kunnes rengaspaine on
4 baaria.
Suosittelemme, että tarkistat rengaspaineen
painemittarilla H
, kompressorin ollessa
pysäytettynä.
- Varmista, että kompressorin kytkin F
on
0-asennossa (laite poiskytkettynä). Renkaan väliaikaiseen korjaukseen
tarkoitettu paikkaussarja on sijoitettu
ohjaamon etuosaan.
Siihen kuuluu:
- patruuna A
, joka sisältää nestemäistä
paikkausainetta
●
täyttöputki B
●
tarra C
, jossa on teksti "max 80 km/h":
kuljettajan on asetettava se näkyvälle
paikalle (kojelautaan) renkaan
paikkaamisen jälkeen
- paikkaussarjan pikaopas
- ilmakompressori D
, jossa on painemittari
ja liitännät
- sovittimia erilaisiin täyttökohteisiin.
Page 154 of 185
Pyörän vaihtaminen
- Jos 5 minuutin kuluessa ei saavuteta
vähintään 3 baarin
rengaspaineen
arvoa, kytke kompressori irti venttiilistä
ja irrota kompressorin virtapistoke,
siirrä autoa n. 10 metrin matka jotta
nestemäinen paikkausaine jakautuu
pyörän sisällä.
- Toista täyttömenettely tämän jälkeen:
●
jos vähintään 3 baarin
painetta ei
saavuteta 10 minuutin täytön jälkeen,
pysäytä auto: rengas on vaurioitunut
liian pahasti, jotta sitä voitaisiin
korjata. Ota yhteyttä valtuutettuun
CITROËN-huoltokorjaamoon.
●
Jos rengaspainetta on täytetty
4 baarin
arvoon saakka, käynnistä
auto välittömästi.
Aja autolla noin 10 minuuttia, pysäytä se ja
tarkasta rengaspaine uudelleen.
Täytä tarvittaessa lisää rengaspainetta
ja ota mahdollisimman pian yhteyttä
valtuutettuun CITROËN-huoltokorjaamoon.
Rengaspaineen tarkastaminen ja oikean rengaspaineen säätö
Kompressoria voidaan käyttää ainoastaan
rengaspaineen tarkastukseen ja säätöön.
- Irrota letku I
ja kytke se suoraan
renkaan venttiiliin; paikkausainepatruuna
kytketään kompressoriin eikä
paikkausainetta ruiskuteta.
Jos rengaspainetta pitää laskea, kytke
letku I
renkaan venttiiliin ja paina keltaista
painiketta, joka sijaitsee kompressorin
kytkimessä keskellä.
Paikkausainepatruunan vaihto
Patruuna vaihdetaan seuraavasti:
- Irrota letku I
.
- Kierrä vaihdettavaa patruunaa
vastapäivään ja nosta sitä.
- Työnnä uusi patruuna paikalleen ja
kierrä sitä myötäpäivään.
- Kytke letku I
takaisin ja kytke putki B
paikalleen.
Patruuna sisältää etyleeniglykolia, joka
on vaarallista nieltynä ja ärsyttää silmiä.
Aine on säilytettävä lasten ulottumattomissa.
Älä heitä käytettyä patruunaa luontoon,
vaan vie se CITROËN-verkoston
toimipisteeseen, jossa huolehditaan sen
hävittämisestä turvallisesti.
Vaihtopakkauksia on saatavana
valtuutetusta CITROËN-huoltokorjaamosta.
Page 155 of 185
153
PIKA-AP
U
8
Lampun vaihtaminen

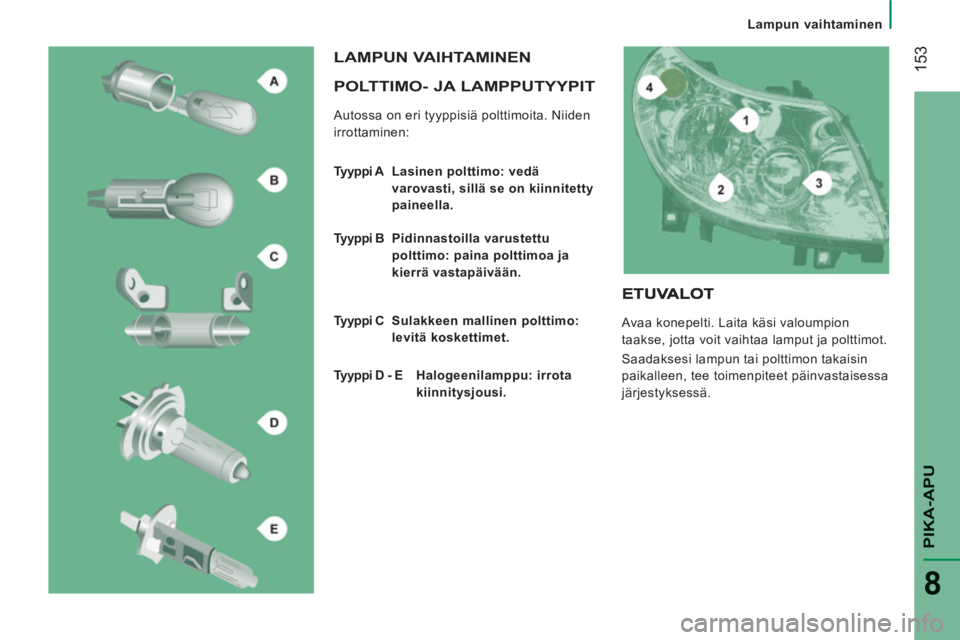

POLTTIMO- JA LAMPPUTYYPIT
Autossa on eri tyyppisiä polttimoita. Niiden
irrottaminen:
LAMPUN VAIHTAMINEN
Tyyppi A Lasinen polttimo: vedä
varovasti, sillä se on kiinnitetty
paineella.
Tyyppi B Pidinnastoilla varustettu
polttimo: paina polttimoa ja
kierrä vastapäivään.
Tyyppi C Sulakkeen mallinen polttimo:
levitä koskettimet.
Tyyppi D - E Halogeenilamppu: irrota
kiinnitysjousi.
Avaa konepelti. Laita käsi valoumpion
taakse, jotta voit vaihtaa lamput ja polttimot.
Saadaksesi lampun tai polttimon takaisin
paikalleen, tee toimenpiteet päinvastaisessa
järjestyksessä.
Page 156 of 185
154
Lampun vaihtaminen

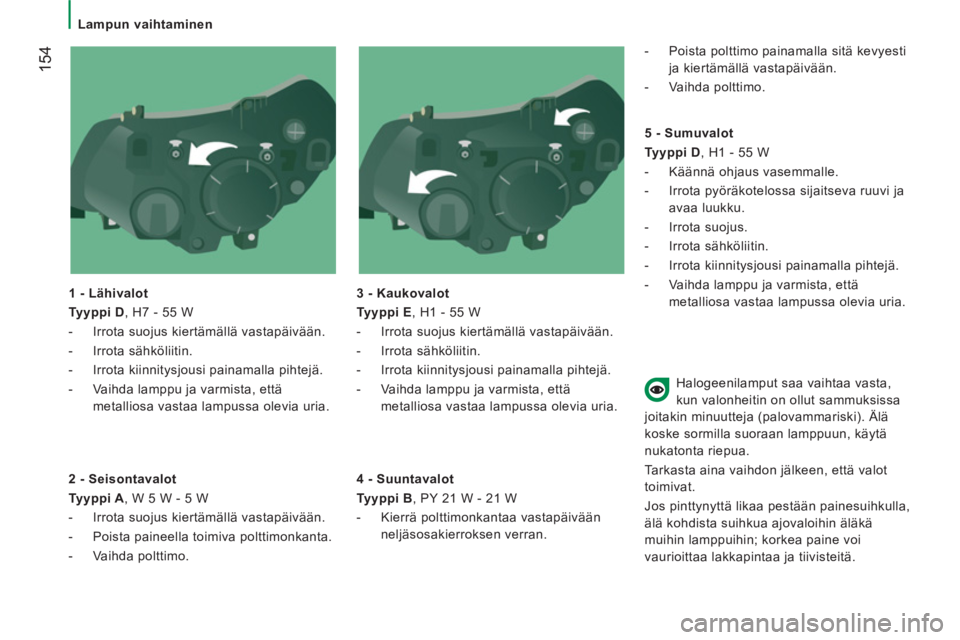

1 - Lähivalot
Tyyppi D
, H7 - 55 W
- Irrota suojus kiertämällä vastapäivään.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla pihtejä.
- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.
3 - Kaukovalot
Tyyppi E
, H1 - 55 W
- Irrota suojus kiertämällä vastapäivään.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla pihtejä.
- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.
2 - Seisontavalot
Tyyppi A
, W 5 W - 5 W
- Irrota suojus kiertämällä vastapäivään.
- Poista paineella toimiva polttimonkanta.
- Vaihda polttimo.
4 - Suuntavalot
Tyyppi B
, PY 21 W - 21 W
- Kierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.
- Poista polttimo painamalla sitä kevyesti
ja kiertämällä vastapäivään.
- Vaihda polttimo.
5 - Sumuvalot
Tyyppi D
, H1 - 55 W
- Käännä ohjaus vasemmalle.
- Irrota pyöräkotelossa sijaitseva ruuvi ja
avaa luukku.
- Irrota suojus.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla pihtejä.
- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski). Älä
koske sormilla suoraan lamppuun, käytä
nukatonta riepua.
Tarkasta aina vaihdon jälkeen, että valot
toimivat.
Jos pinttynyttä likaa pestään painesuihkulla,
älä kohdista suihkua ajovaloihin äläkä
muihin lamppuihin; korkea paine voi
vaurioittaa lakkapintaa ja tiivisteitä.
Page 157 of 185
PIKA-AP
U
8
Lampun vaihtaminen

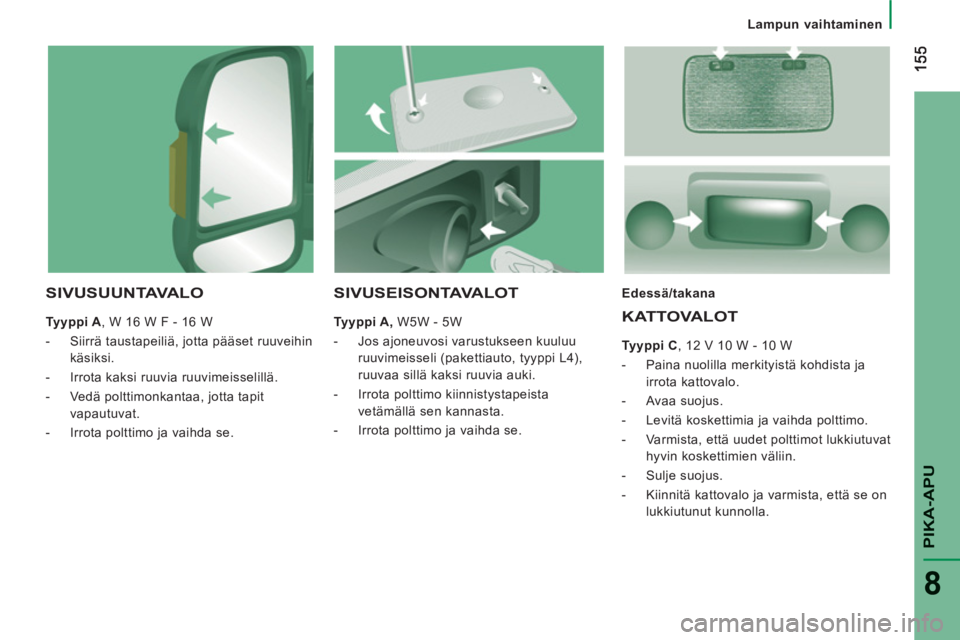

SIVUSUUNTAVA L O
Tyyppi A
, W 16 W F - 16 W
- Siirrä taustapeiliä, jotta pääset ruuveihin
käsiksi.
- Irrota kaksi ruuvia ruuvimeisselillä.
- Vedä polttimonkantaa, jotta tapit
vapautuvat.
- Irrota polttimo ja vaihda se.
Edessä/takana
KATTOVALOT
Tyyppi C
, 12 V 10 W - 10 W
- Paina nuolilla merkityistä kohdista ja
irrota kattovalo.
- Avaa suojus.
- Levitä koskettimia ja vaihda polttimo.
- Varmista, että uudet polttimot lukkiutuvat
hyvin koskettimien väliin.
- Sulje suojus.
- Kiinnitä kattovalo ja varmista, että se on
lukkiutunut kunnolla.
SIVUSEISONTAVALOT
Tyyppi A,
W5W - 5W
- Jos ajoneuvosi varustukseen kuuluu
ruuvimeisseli (pakettiauto, tyyppi L4),
ruuvaa sillä kaksi ruuvia auki.
- Irrota polttimo kiinnistystapeista
vetämällä sen kannasta.
- Irrota polttimo ja vaihda se.
Page 158 of 185
156
Lampun vaihtaminen

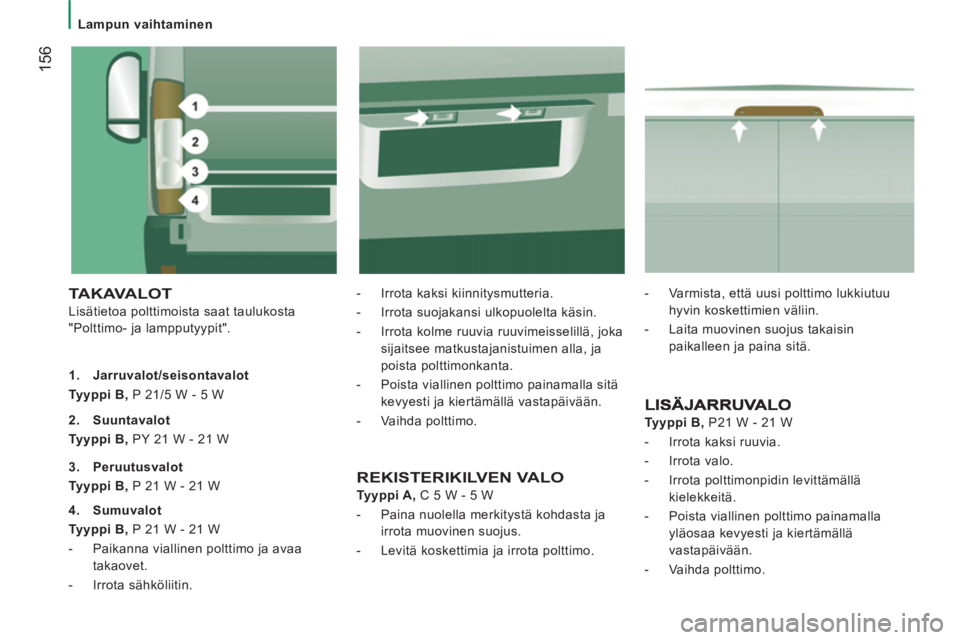

TAKAVALOT
Lisätietoa polttimoista saat taulukosta
"Polttimo- ja lampputyypit".
- Irrota kaksi kiinnitysmutteria.
- Irrota suojakansi ulkopuolelta käsin.
- Irrota kolme ruuvia ruuvimeisselillä, joka
sijaitsee matkustajanistuimen alla, ja
poista polttimonkanta.
- Poista viallinen polttimo painamalla sitä
kevyesti ja kiertämällä vastapäivään.
- Vaihda polttimo.
1.
Jarruvalot/seisontavalot
Tyyppi B,
P 21/5 W - 5 W
Tyyppi B , P21 W - 21 W
- Irrota kaksi ruuvia.
- Irrota valo.
- Irrota polttimonpidin levittämällä
kielekkeitä.
- Poista viallinen polttimo painamalla
yläosaa kevyesti ja kiertämällä
vastapäivään.
- Vaihda polttimo.
2.
Suuntavalot
Tyyppi B,
PY 21 W - 21 W
3.
Peruutusvalot
Tyyppi B,
P 21 W - 21 W
4.
Sumuvalot
Tyyppi B,
P 21 W - 21 W
- Paikanna viallinen polttimo ja avaa
takaovet.
- Irrota sähköliitin.
REKISTERIKILVEN VALO
Tyyppi A,
C 5 W - 5 W
- Paina nuolella merkitystä kohdasta ja
irrota muovinen suojus.
- Levitä koskettimia ja irrota polttimo.
- Varmista, että uusi polttimo lukkiutuu
hyvin koskettimien väliin.
- Laita muovinen suojus takaisin
paikalleen ja paina sitä.

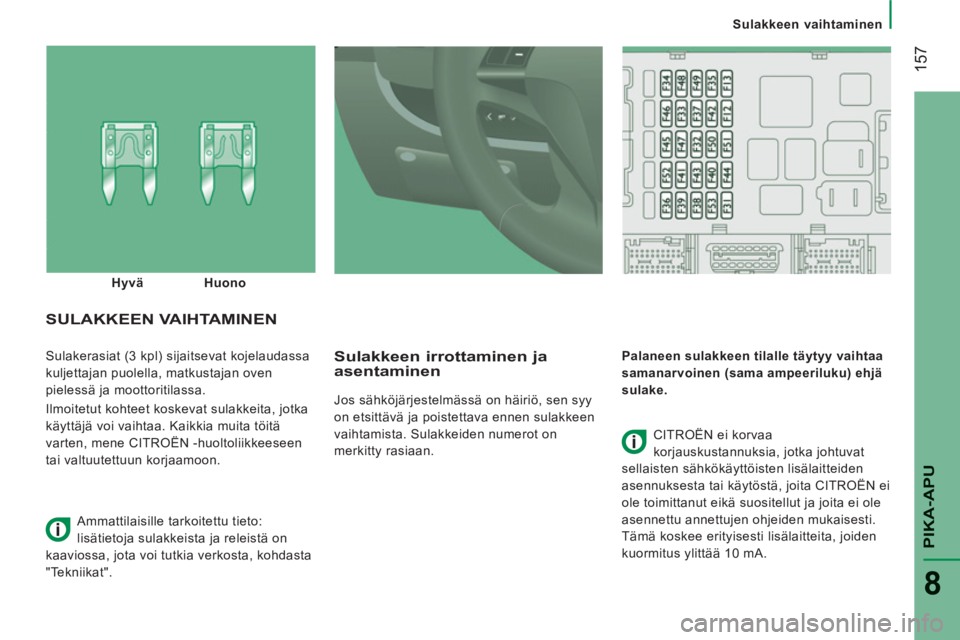

Page 159 of 185
157
PIKA-AP
U
8
Sulakkeen vaihtaminen
Sulakerasiat (3 kpl) sijaitsevat kojelaudassa
kuljettajan puolella, matkustajan oven
pielessä ja moottoritilassa.
Ilmoitetut kohteet koskevat sulakkeita, jotka
käyttäjä voi vaihtaa. Kaikkia muita töitä
varten, mene CITROËN -huoltoliikkeeseen
tai valtuutettuun korjaamoon.
Sulakkeen irrottaminen jaasentaminen
Jos sähköjärjestelmässä on häiriö, sen syy
on etsittävä ja poistettava ennen sulakkeen
vaihtamista. Sulakkeiden numerot on
merkitty rasiaan.
Palaneen sulakkeen tilalle täytyy vaihtaa
samanarvoinen (sama ampeeriluku) ehjä
sulake.
SULAKKEEN VAIHTAMINEN
CITROËN ei korvaa
korjauskustannuksia, jotka johtuvat
sellaisten sähkökäyttöisten lisälaitteiden
asennuksesta tai käytöstä, joita CITROËN ei
ole toimittanut eikä suositellut ja joita ei ole
asennettu annettujen ohjeiden mukaisesti.
Tämä koskee erityisesti lisälaitteita, joiden
kuormitus ylittää 10 mA.
Hyvä
Huono
Ammattilaisille tarkoitettu tieto:
lisätietoja sulakkeista ja releistä on
kaaviossa, jota voi tutkia verkosta, kohdasta
"Tekniikat".
Page 160 of 185
158
Sulakkeen vaihtaminen

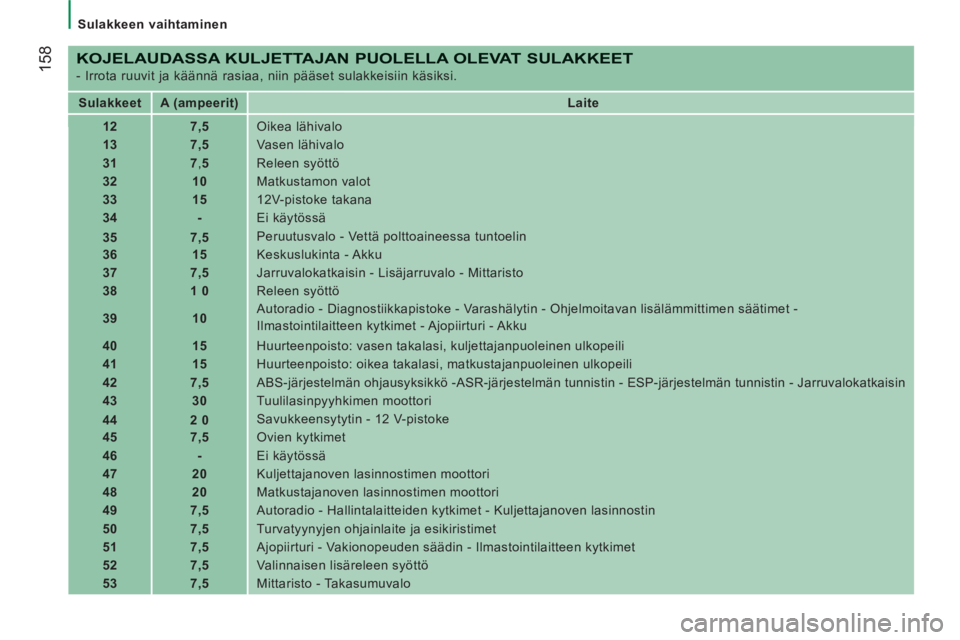

KOJELAUDASSA KULJETTAJAN PUOLELLA OLEVAT SULAKKEET
- Irrota ruuvit ja käännä rasiaa, niin pääset sulakkeisiin käsiksi.
Sulakkeet
A (ampeerit)
Laite
12
7,5
Oikea lähivalo
13
7,5
Vasen lähivalo
31
7
, 5
Releen syöttö
32
10
Matkustamon valot
33
15
12V-pistoke takana
34
-
Ei käytössä
35
7,5
Peruutusvalo - Vettä polttoaineessa tuntoelin
36
15
Keskuslukinta - Akku
37
7,5
Jarruvalokatkaisin - Lisäjarruvalo - Mittaristo
38
1
0
Releen syöttö
39
10
Autoradio - Diagnostiikkapistoke - Varashälytin - Ohjelmoitavan lisälämmittimen säätimet -
Ilmastointilaitteen kytkimet - Ajopiirturi - Akku
40
15
Huurteenpoisto: vasen takalasi, kuljettajanpuoleinen ulkopeili
41
15
Huurteenpoisto: oikea takalasi, matkustajanpuoleinen ulkopeili
42
7,5
ABS-järjestelmän ohjausyksikkö -ASR-järjestelmän tunnistin - ESP-järjestelmän tunnistin - Jarruvalokatkaisin
43
3
0
Tuulilasinpyyhkimen moottori
44
2 0
Savukkeensytytin - 12 V-pistoke
45
7,5
Ovien kytkimet
46
-
Ei käytössä
47
20
Kuljettajanoven lasinnostimen moottori
48
20
Matkustajanoven lasinnostimen moottori
49
7,5
Autoradio - Hallintalaitteiden kytkimet - Kuljettajanoven lasinnostin
50
7,5
Turvatyynyjen ohjainlaite ja esikiristimet
51
7,5
Ajopiirturi - Vakionopeuden säädin - Ilmastointilaitteen kytkimet
52
7,5
Valinnaisen lisäreleen syöttö
53
7,5
Mittaristo - Takasumuvalo
