Page 61 of 185

59
3
ERGONOMIA JA MUKAVUU
S

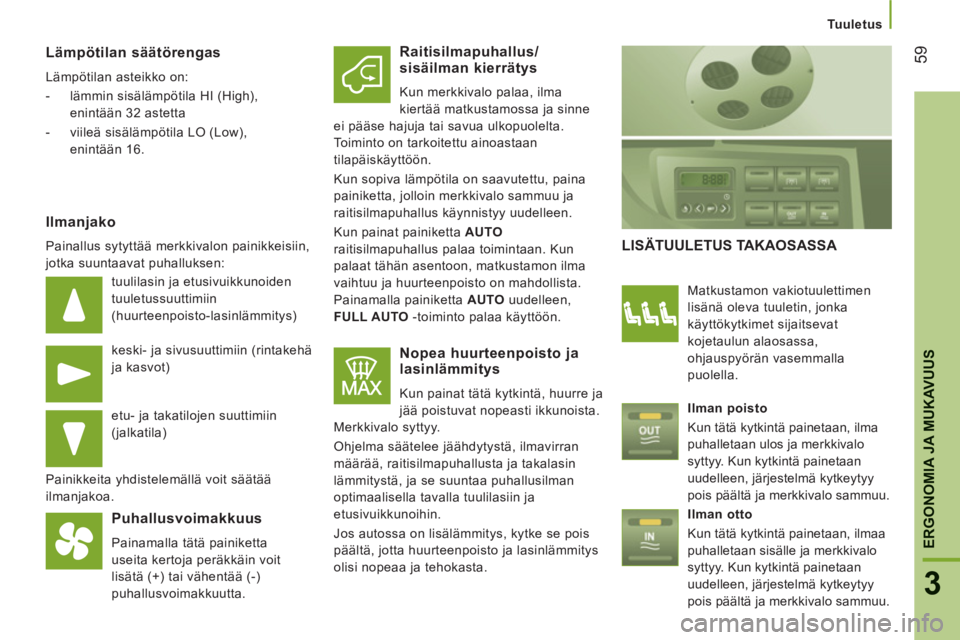

Tuuletus
Lämpötilan säätörengas
Lämpötilan asteikko on:
- lämmin sisälämpötila HI (High),
enintään 32 astetta
- viileä sisälämpötila LO (Low),
enintään 16.
Ilmanjako
Painallus sytyttää merkkivalon painikkeisiin,
jotka suuntaavat puhalluksen:
tuulilasin ja etusivuikkunoiden
tuuletussuuttimiin
(huurteenpoisto-lasinlämmitys)
keski- ja sivusuuttimiin (rintakehä
ja kasvot)
etu- ja takatilojen suuttimiin
(jalkatila)
Painikkeita yhdistelemällä voit säätää
ilmanjakoa.
Puhallusvoimakkuus
Painamalla tätä painiketta
useita kertoja peräkkäin voit
lisätä (+) tai vähentää (-)
puhallusvoimakkuutta.
Raitisilmapuhallus/sisäilman kierrätys
Kun merkkivalo palaa, ilma
kiertää matkustamossa ja sinne
ei pääse hajuja tai savua ulkopuolelta.
Toiminto on tarkoitettu ainoastaan
tilapäiskäyttöön.
Kun sopiva lämpötila on saavutettu, paina
painiketta, jolloin merkkivalo sammuu ja
raitisilmapuhallus käynnistyy uudelleen.
Kun painat painiketta AUTO
raitisilmapuhallus palaa toimintaan. Kun
palaat tähän asentoon, matkustamon ilma
vaihtuu ja huurteenpoisto on mahdollista.
Painamalla painiketta AUTO
uudelleen,
FULL AUTO
-toiminto palaa käyttöön.
Nopea huurteenpoisto ja lasinlämmitys
Kun painat tätä kytkintä, huurre ja
jää poistuvat nopeasti ikkunoista.
Merkkivalo syttyy.
Ohjelma säätelee jäähdytystä, ilmavirran
määrää, raitisilmapuhallusta ja takalasin
lämmitystä, ja se suuntaa puhallusilman
optimaalisella tavalla tuulilasiin ja
etusivuikkunoihin.
Jos autossa on lisälämmitys, kytke se pois
päältä, jotta huurteenpoisto ja lasinlämmitys
olisi nopeaa ja tehokasta.
LISÄTUULETUS TAKAOSASSA
Matkustamon vakiotuulettimen
lisänä oleva tuuletin, jonka
käyttökytkimet sijaitsevat
kojetaulun alaosassa,
ohjauspyörän vasemmalla
puolella.
Ilman poisto
Kun tätä kytkintä painetaan, ilma
puhalletaan ulos ja merkkivalo
syttyy. Kun kytkintä painetaan
uudelleen, järjestelmä kytkeytyy
pois päältä ja merkkivalo sammuu.
Ilman otto
Kun tätä kytkintä painetaan, ilmaa
puhalletaan sisälle ja merkkivalo
syttyy. Kun kytkintä painetaan
uudelleen, järjestelmä kytkeytyy
pois päältä ja merkkivalo sammuu.
Page 62 of 185

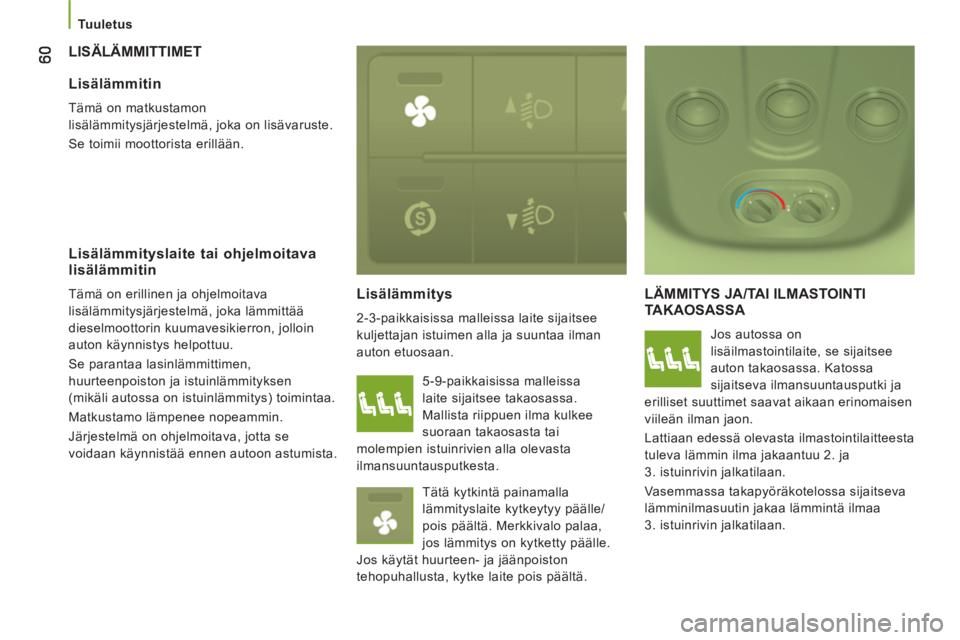

Tuuletus
LISÄLÄMMITTIMET
L
isälämmitys
2-3-paikkaisissa malleissa laite sijaitsee
kuljettajan istuimen alla ja suuntaa ilman
auton etuosaan.
LÄMMITYS JA/TAI ILMASTOINTI TAKAOSASSA
Jos autossa on
lisäilmastointilaite, se sijaitsee
auton takaosassa. Katossa
sijaitseva ilmansuuntausputki ja
erilliset suuttimet saavat aikaan erinomaisen
viileän ilman jaon.
Lattiaan edessä olevasta ilmastointilaitteesta
tuleva lämmin ilma jakaantuu 2. ja
3. istuinrivin jalkatilaan.
Vasemmassa takapyöräkotelossa sijaitseva
lämminilmasuutin jakaa lämmintä ilmaa
3. istuinrivin jalkatilaan.
Lisälämmitin
Tämä on matkustamon
lisälämmitysjärjestelmä, joka on lisävaruste.
Se toimii moottorista erillään.
Lisälämmityslaite tai ohjelmoitava
lisälämmitin
Tämä on erillinen ja ohjelmoitava
lisälämmitysjärjestelmä, joka lämmittää
dieselmoottorin kuumavesikierron, jolloin
auton käynnistys helpottuu.
Se parantaa lasinlämmittimen,
huurteenpoiston ja istuinlämmityksen
(mikäli autossa on istuinlämmitys) toimintaa.
Matkustamo lämpenee nopeammin.
Järjestelmä on ohjelmoitava, jotta se
voidaan käynnistää ennen autoon astumista. 5-9-paikkaisissa malleissa
laite sijaitsee takaosassa.
Mallista riippuen ilma kulkee
suoraan takaosasta tai
molempien istuinrivien alla olevasta
ilmansuuntausputkesta.
Tätä kytkintä painamalla
lämmityslaite kytkeytyy päälle/
pois päältä. Merkkivalo palaa,
jos lämmitys on kytketty päälle.
Jos käytät huurteen- ja jäänpoiston
tehopuhallusta, kytke laite pois päältä.
Page 63 of 185

61
3
ERGONOMIA JA MUKAVUU
S
Tuuletus
Päälle kytkeminen ja poiskytkentä
Kojelaudan vasemmalla puolella
paneelissa sijaitsevaa kytkintä
painamalla kuljettaja voi kytkeä
takakytkinten toiminnan päälle tai
pois päältä.
Ensimmäinen painallus kytkee toiminnan
päälle (merkkivalo syttyy).
Toinen painallus kytkee toiminnan pois
päältä (merkkivalo sammuu). Kun haluat sammuttaa puhaltimen, aseta
kytkin asentoon 0. Takaosan tuuletus jää kuitenkin
automaattisesti päälle, vaikka kytkin on
asennossa 0, jotta lasit eivät höyrystyisi.
Puhallusvoimakkuus
Suuttimien puhallusilman
voimakkuus vaihtelee 1 ja
4 (suurin voimakkuus) välillä.
Säädä puhallusvoimakkuutta, jotta
sisäilma olisi mahdollisimman miellyttävä.
Lämpötilan säätö
- siniselle, puhaltimista tulee
viileää ilmaa
- punaiselle, puhaltimista tulee
lämmintä ilmaa.
Keskipaneelin OFF-kytkintä painamalla voit
sammuttaa koko matkustamon ilmastoinnin. Kun kytkin on asetettu:
Page 64 of 185

62

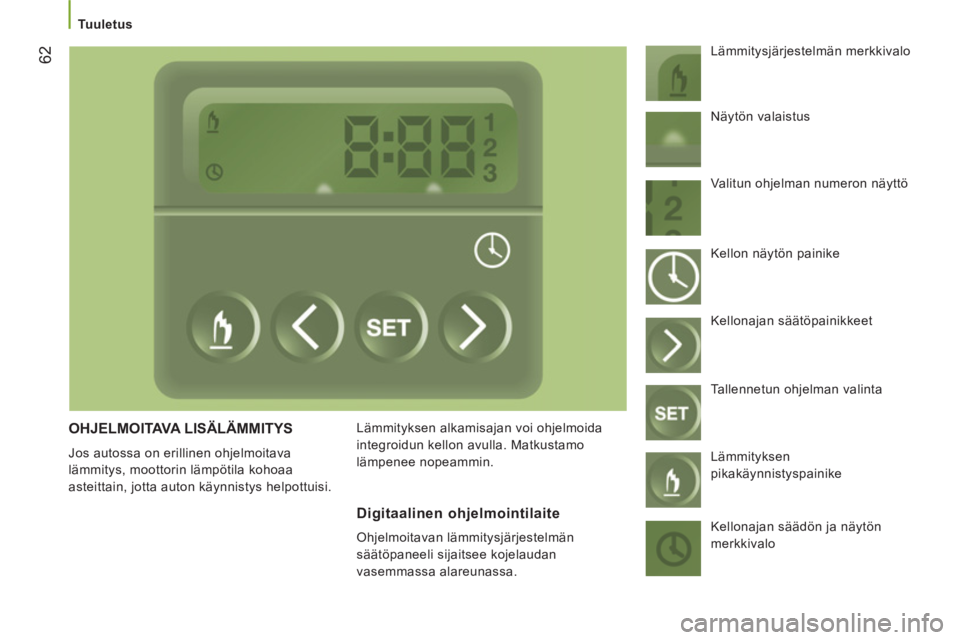

Tuuletus
OHJELMOITAVA LISÄLÄMMITYS
Jos autossa on erillinen ohjelmoitava
lämmitys, moottorin lämpötila kohoaa
asteittain, jotta auton käynnistys helpottuisi. Lämmityksen alkamisajan voi ohjelmoida
integroidun kellon avulla. Matkustamo
lämpenee nopeammin. Lämmitysjärjestelmän merkkivalo
Digitaalinen ohjelmointilaite
Ohjelmoitavan lämmitysjärjestelmän
säätöpaneeli sijaitsee kojelaudan
vasemmassa alareunassa.
Näytön valaistus
Valitun ohjelman numeron näyttö
Kellon näytön painike
Kellonajan säätöpainikkeet
Tallennetun ohjelman valinta
Lämmityksen
pikakäynnistyspainike
Kellonajan säädön ja näytön
merkkivalo
Page 65 of 185

63
3
ERGONOMIA JA MUKAVUU
S

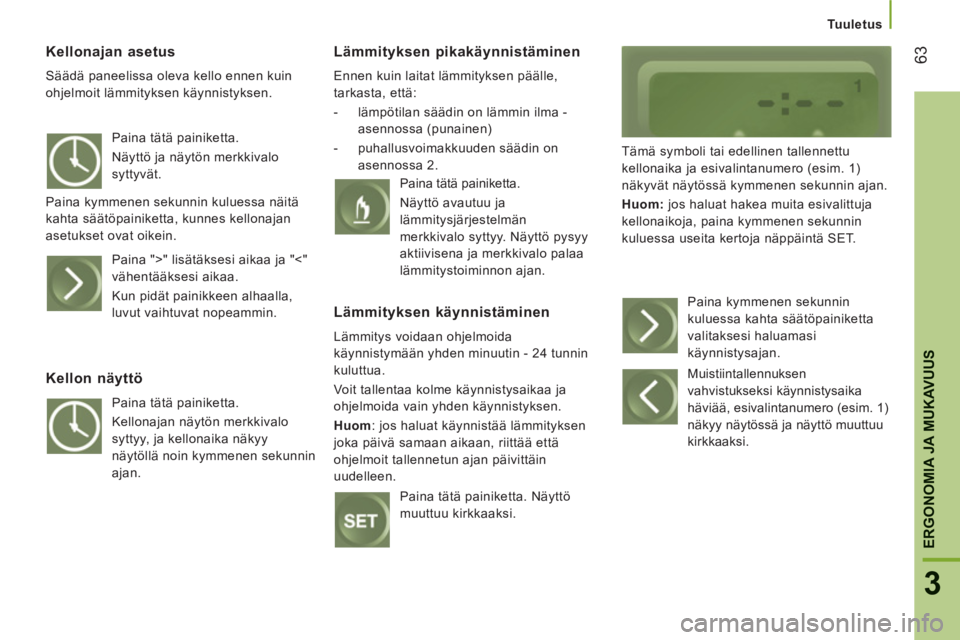

Tuuletus
Kellonajan asetus
Säädä paneelissa oleva kello ennen kuin
ohjelmoit lämmityksen käynnistyksen.
Lämmityksen pikakäynnistäminen
Ennen kuin laitat lämmityksen päälle,
tarkasta, että:
- lämpötilan säädin on lämmin ilma -
asennossa (punainen)
- puhallusvoimakkuuden säädin on
asennossa 2. Tämä symboli tai edellinen tallennettu
kellonaika ja esivalintanumero (esim. 1)
näkyvät näytössä kymmenen sekunnin ajan.
Huom:
jos haluat hakea muita esivalittuja
kellonaikoja, paina kymmenen sekunnin
kuluessa useita kertoja näppäintä SET. Paina tätä painiketta.
Näyttö ja näytön merkkivalo
syttyvät.
Paina kymmenen sekunnin kuluessa näitä
kahta säätöpainiketta, kunnes kellonajan
asetukset ovat oikein.
Paina ">" lisätäksesi aikaa ja "<"
vähentääksesi aikaa.
Kun pidät painikkeen alhaalla,
luvut vaihtuvat nopeammin.
Kellon näyttö
Paina tätä painiketta.
Kellonajan näytön merkkivalo
syttyy, ja kellonaika näkyy
näytöllä noin kymmenen sekunnin
ajan. Paina tätä painiketta.
Näyttö avautuu ja
lämmitysjärjestelmän
merkkivalo syttyy. Näyttö pysyy
aktiivisena ja merkkivalo palaa
lämmitystoiminnon ajan.
Lämmityksen käynnistäminen
Lämmitys voidaan ohjelmoida
käynnistymään yhden minuutin - 24 tunnin
kuluttua.
Voit tallentaa kolme käynnistysaikaa ja
ohjelmoida vain yhden käynnistyksen.
Huom
: jos haluat käynnistää lämmityksen
joka päivä samaan aikaan, riittää että
ohjelmoit tallennetun ajan päivittäin
uudelleen.
Paina tätä painiketta. Näyttö
muuttuu kirkkaaksi. Paina kymmenen sekunnin
kuluessa kahta säätöpainiketta
valitaksesi haluamasi
käynnistysajan.
Muistiintallennuksen
vahvistukseksi käynnistysaika
häviää, esivalintanumero (esim. 1)
näkyy näytössä ja näyttö muuttuu
kirkkaaksi.
Page 66 of 185

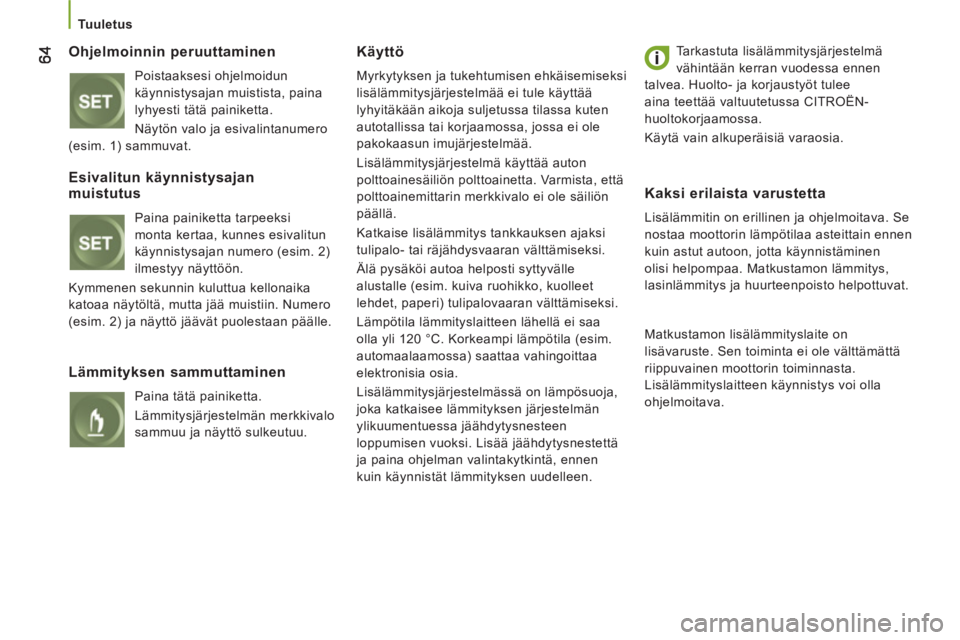

Tuuletus
Ohjelmoinnin peruuttaminen
Poistaaksesi ohjelmoidun
käynnistysajan muistista, paina
lyhyesti tätä painiketta.
Näytön valo ja esivalintanumero
(esim. 1) sammuvat.
Käyttö
Myrkytyksen ja tukehtumisen ehkäisemiseksi
lisälämmitysjärjestelmää ei tule käyttää
lyhyitäkään aikoja suljetussa tilassa kuten
autotallissa tai korjaamossa, jossa ei ole
pakokaasun imujärjestelmää.
Lisälämmitysjärjestelmä käyttää auton
polttoainesäiliön polttoainetta. Varmista, että
polttoainemittarin merkkivalo ei ole säiliön
päällä.
Katkaise lisälämmitys tankkauksen ajaksi
tulipalo- tai räjähdysvaaran välttämiseksi.
Älä pysäköi autoa helposti syttyvälle
alustalle (esim. kuiva ruohikko, kuolleet
lehdet, paperi) tulipalovaaran välttämiseksi.
Lämpötila lämmityslaitteen lähellä ei saa
olla yli 120 °C. Korkeampi lämpötila (esim.
automaalaamossa) saattaa vahingoittaa
elektronisia osia.
Lisälämmitysjärjestelmässä on lämpösuoja,
joka katkaisee lämmityksen järjestelmän
ylikuumentuessa jäähdytysnesteen
loppumisen vuoksi. Lisää jäähdytysnestettä
ja paina ohjelman valintakytkintä, ennen
kuin käynnistät lämmityksen uudelleen. Tarkastuta lisälämmitysjärjestelmä
vähintään kerran vuodessa ennen
talvea. Huolto- ja korjaustyöt tulee
aina teettää valtuutetussa CITROËN-
huoltokorjaamossa.
Käytä vain alkuperäisiä varaosia.
Esivalitun käynnistysajanmuistutus
Paina painiketta tarpeeksi
monta kertaa, kunnes esivalitun
käynnistysajan numero (esim. 2)
ilmestyy näyttöön.
Kymmenen sekunnin kuluttua kellonaika
katoaa näytöltä, mutta jää muistiin. Numero
(esim. 2) ja näyttö jäävät puolestaan päälle.
Lämmityksen sammuttaminen
Paina tätä painiketta.
Lämmitysjärjestelmän merkkivalo
sammuu ja näyttö sulkeutuu.
Kaksi erilaista varustetta
Lisälämmitin on erillinen ja ohjelmoitava. Se
nostaa moottorin lämpötilaa asteittain ennen
kuin astut autoon, jotta käynnistäminen
olisi helpompaa. Matkustamon lämmitys,
lasinlämmitys ja huurteenpoisto helpottuvat.
Matkustamon lisälämmityslaite on
lisävaruste. Sen toiminta ei ole välttämättä
riippuvainen moottorin toiminnasta.
Lisälämmityslaitteen käynnistys voi olla
ohjelmoitava.
Page 67 of 185

65
3
ERGONOMIA JA MUKAVUU
S

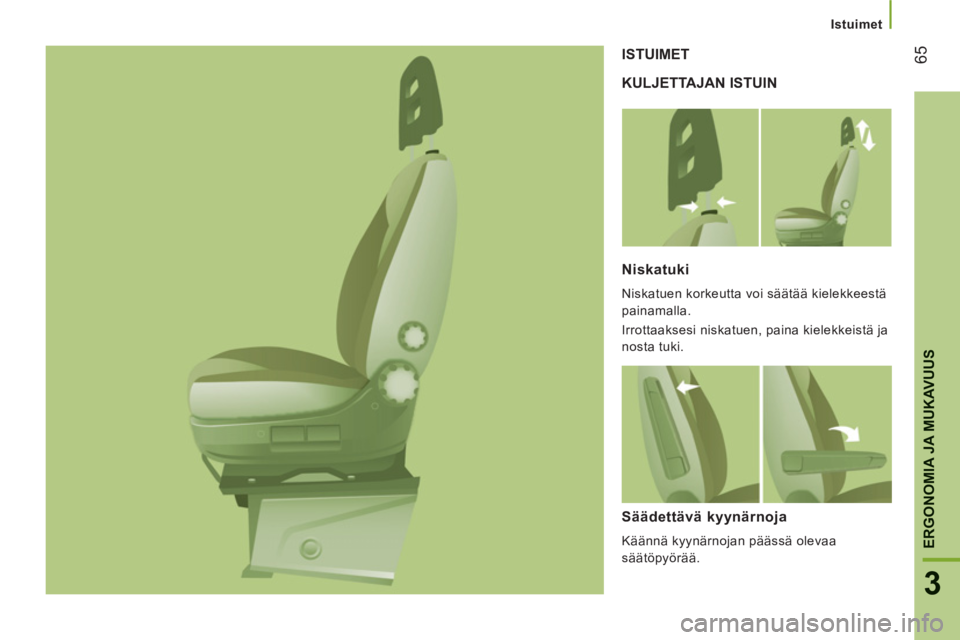

Istuimet
KULJETTAJAN ISTUIN ISTUIMET
Niskatuki
Niskatuen korkeutta voi säätää kielekkeestä
painamalla.
Irrottaaksesi niskatuen, paina kielekkeistä ja
nosta tuki.
Säädettävä kyynärnoja
Käännä kyynärnojan päässä olevaa
säätöpyörää.
Page 68 of 185

Istuimet
Ristiselän tuki
Käännä säätöpyörää.
Istuinosan korkeussäätö
Istuimen etuosaa nostetaan tai lasketaan
nostamalla kahvaa 1.
Istuimen takaosaa nostetaan tai lasketaan
nostamalla kahvaa 2
.
Istuinlämmitys
Tätä kytkintä käyttämällä voit laittaa
istuinlämmityksen päälle tai pois päältä.
Painon mukaan säädettävä jousitus
Jos istuimessa on painon mukaan säädettävä
jousitus, säädä jousituksen jäykkyys kuljettajan
painon mukaan kääntämällä säätöpyörää.
Selkänojan kallistus
Aseta selkänoja haluamaasi asentoon
säätöpyörää kääntämällä.
Etäisyyden säätö
Nosta istuimen alla olevaa vipua ja siirrä
istuin haluttuun asentoon.
Kääntyvä istuin
Jos istuin on varustettu kääntötoiminnolla, voit
kytkintä painamalla kääntää istuinta 180 astetta.
Page 69 of 185

67
3
ERGONOMIA JA MUKAVUU
S
Istuimet
2-PAIKKAINEN ETUPENKKI
Etupenkissä on kaksi turvavyötä.
Tukikahva
Tukikahva sijaitsee keskipaikan matkustajan
yläpuolella.
Kirjoitusalusta
Keski-istuimen selkänoja kääntyy
kirjoitusalustaksi.
Vedä selkänojan tyynyn yläosassa olevasta
kahvasta.
Page 70 of 185

68

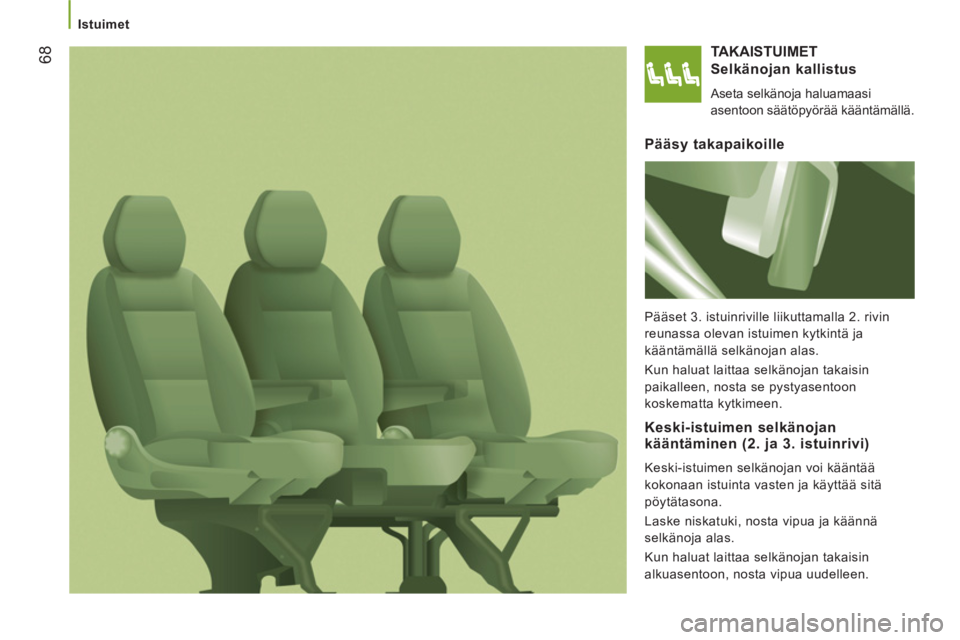

Istuimet
TAKAISTUIMET
Selkäno
jan kallistus
Aseta selkänoja haluamaasi
asentoon säätöpyörää kääntämällä.
Pääsy takapaikoille
Pääset 3. istuinriville liikuttamalla 2. rivin
reunassa olevan istuimen kytkintä ja
kääntämällä selkänojan alas.
Kun haluat laittaa selkänojan takaisin
paikalleen, nosta se pystyasentoon
koskematta kytkimeen.
Keski-istuimen selkänojan
kääntäminen (2. ja 3. istuinrivi)
Keski-istuimen selkänojan voi kääntää
kokonaan istuinta vasten ja käyttää sitä
pöytätasona.
Laske niskatuki, nosta vipua ja käännä
selkänoja alas.
Kun haluat laittaa selkänojan takaisin
alkuasentoon, nosta vipua uudelleen.
