CITROEN JUMPER 2014 Betriebsanleitungen (in German)

SCHNELLHILFE
8
Austausch der Sicherungen


Sicherungen



A (Ampere)
Abgesicherter



Stromkreis



54


-
Nicht belegt


55


15
Sitzheizung


56


15
12 V Steckdose Beifahrer hinten


57


10
Programmierbare Zusatzheizung


58


10
Seitliche Standlichter


59


7,5
Radaufhängung


60


-
Nicht belegt


61


-
Nicht belegt


62


-
Nicht belegt


63


10
Bedienungsschalter programmierbare Zusatzheizung


64


-
Nicht belegt


65


30
Gebläse programmierbare Zusatzheizung
SICHERUNGEN IM TÜRHOLMEN AUFDER BEIFAHRERSEITE

- Haken Sie den Deckel aus.

Achten Sie darauf, den Deckel nach
dem Austausch wieder sorgfältig zu
verschließen.

160


Austausch der Sicherungen


SICHERUNGEN IM MOTORRAUM

- Entfernen Sie die Schrauben und kippen
Sie den Sicherungskasten, um an die
Sicherungen zu gelangen.


Sicherungen




A (Ampere)
Abgesicherter


Stromkreis



1


40
Stromversorgung Pumpe ABS


2


50
Steuergerät Vorglühen Diesel


3


30
Lenkzündschloss


4


20
Programmierbare Zusatzheizung


5


20
Belüftung Fahrgastraum mit programmierbarer
Standheizung


6


40/60
Kühlerventilator Fahrgastraum maximale Geschwindigkeit


7


40/50
Kühlerventilator minimale Geschwindigkeit


8


40
Kühlerventilator Fahrgastraum


9


15/20
Pumpe Scheibenwaschanlage


10


15
Hupe


14


7,5
Scheinwerfer rechts


15



7,5
Scheinwerfer links


18


7,5
Motorsteuerung


19


7,5
Klimaanlagenkompressor


20


30
Pumpe Scheinwerferwaschanlage


21


15
Stromversorgung Kraftstoffpumpe


23


30
ABS Elektroventile


30


15
Nebelscheinwerfer

161
SCHNELLHILFE
8


Austausch der Scheibenwischerblätter

AUSTA USCH DER SCHEIBENWI-
SCHERBLÄTTER

Über die Trittbretter in der vorderen
Stoßstange gelangen Sie an die
Wischerblätter und Spritzdüsen der
Scheibenwaschanlage.
Wischerblatt vorne austauschen

Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf
lösen und entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf
achten, dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen
Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
Neues Wischerblatt montieren und Arm wieder
abklappen.

Zum Zurückstellen der Scheibenwischer,
Zündung einschalten und
Scheibenwischerschalter betätigen.


Vergewissern Sie sich, dass die Spritzdüsen
der Scheibenwaschanlage nicht verstopft sind.

162


Fahrzeug abschleppen


FAHRZEUG ABSCHLEPPEN LASSEN


Nicht angehoben (vier Räder am Boden)

Hierzu müssen Sie stets eine
Abschleppstange verwenden.
Von hinten

Hängen Sie die Abschleppstange in die fest
montierte Abschleppöse unter der Stoßstange ein.

Von vorne

Die abschraubbare Abschleppöse befi ndet sich
im Fach unter dem Beifahrersitz.
Lösen Sie die Abdeckung mit einem fl achen
Werkzeug.
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
Legen Sie den Leerlauf ein. Sollten Sie
diesen Hinweis nicht beachten, kann dies zu
Schäden an bestimmten Bremselementen und
zum Versagen des Bremsassistenten beim
erneuten Starten des Motors führen.
Angehoben (zwei Räder am Boden)

Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung angehoben
werden.

Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.

164


Fahrzeugabmessungen

165
9
TECHNISCHE DATE
N

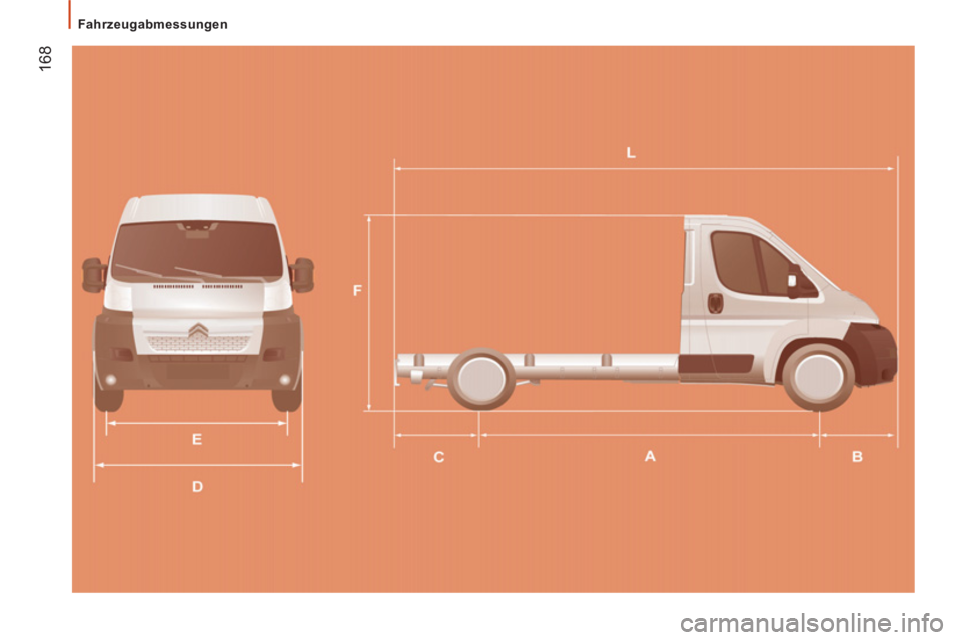

ABMESSUNGEN
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen:






Kastenwagen






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Länge über alles
4 963
5 413
5 998
6 363

H Höhe über alles
2 254
2 522
2 254
2 524
2 522
2 760
2 522
2 760

A Radstand
3 000
3 450
4 035

B Vorderachsüberhang
948

C Hinterachsüberhang
1 015
1 380

D Breite über alles (ohne Rückspiegel)
2 050

E Spurweite vorne

1 810

F Spurweite hinten

1 790

G Höhe der Ladeschwelle
535 bis 565

I Bodenlänge innen
2 670
3 120
3 705
4 070

J Maximale Ladehöhe innen
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maximale Innenbreite
1 870

M

Maximale Innenbreite zwischen den Radkästen

1 422





Volumen (m3)

8


9,5


10


11,5


13


15


15


17


Fahrzeu
gabmessungen

166





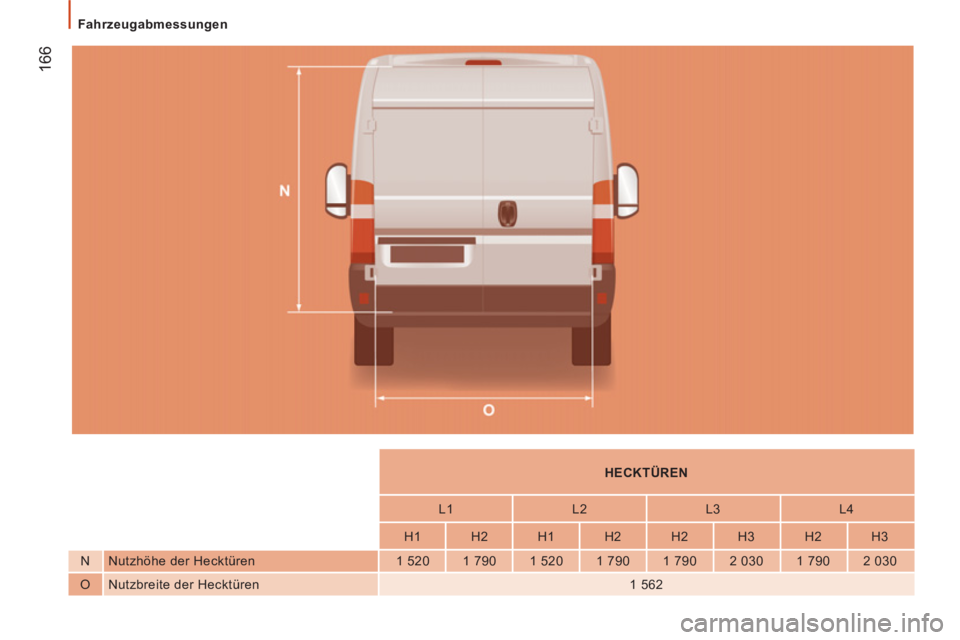

HECKTÜREN






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Nutzhöhe der Hecktüren
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Nutzbreite der Hecktüren
1 562

Fahrzeu
gabmessungen

167
9
TECHNISCHE DATE
N





SEITENTÜR






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Höhe der seitlichen Schiebetür
1 485
1 755
1 485
1 755

Q Breite der seitlichen Schiebetür
1 075
1 250

Fahrzeu
gabmessungen

168


Fahrzeugabmessungen
